Гаражные секционные ворота Дорхан с торсионным механизмом (RSD02 и RSD02 PREMIUM)
Ворота можно оплатить картами:
Гаражные секционные ворота RSD02 PREMIUM
Гаражные ворота серии RSD02 PREMIUM рассчитаны на установку в проемы как небольших, так и средних размеров. Продуманная конструкция и премиальный дизайн этих ворот удовлетворят запросы самых взыскательных потребителей.
Ворота RSD02 PREMIUM имеют четыре варианта исполнения:
— из сэндвич-панелей PREMIUM EXCLUSIVE,
— из сэндвич-панелей с алюминиевой облицовкой PREMIUM в трех дизайнерских направлениях: CLASSIC, COUNTRY и HI-TECH.
Сэндвич-панели PREMIUM EXCLUSIVE отличаются следующими характеристиками:
— дизайн – «гладкая с верхней полосой», три наиболее популярных цвета: RAL 9003, RAL 8017, RAL 7016,
— усиленный стальной лист толщиной 0,5 мм,
— инновационный утеплитель – пенополиизоцианурат (PIR), не поддерживающий горение.Алюминиевая облицовка PREMIUM – эксклюзивное предложение от концерна DoorHan.
PREMIUM CLASSIC – это идеальное решение для ценителей элегантного классического стиля. Различные конфигурации геометрических узоров, выложенных алюминиевыми ламелями, удовлетворят самый взыскательный вкус, а популярные цвета «под дерево»: «золотой дуб» и «темный орех», прекрасно передадут атмосферу изысканности и стиля.
PREMIUM COUNTRY – это уникальное предложение для тех, кто ценит красоту загородной жизни и близость к природе. Облицовка COUNTRY стилизована под старинные распашные ворота при помощи декоративных кованых элементов, которые крепят к поверхности алюминиевых ламелей, окрашенных в цвета «под дерево»: «золотой дуб» и «темный орех».
PREMIUM HI-TECH подойдет ценителям современного сдержанного стиля в дизайне. Ворота HI-TECH изготавливают из сэндвич-панелей, окрашенных в один из 14 стандартных цветов, и декорируют алюминиевыми молдингами в одном из четырех вариантов раскладки.
Кроме того, были улучшены эксплуатационные характеристики ворот RSD02 PREMIUM, в том числе:
Усилена термоизоляция ворот благодаря увеличенному нижнему уплотнителю UP18.
Повышена безопасность эксплуатации – теперь устройство защиты от обрыва пружины входит в базовую комплектацию.
Увеличен срок службы ворот благодаря использованию двух пружин, что позволяет равномерно распределить нагрузку на систему и сократить ее износ. При этом ресурс пружин увеличен до 50 000 циклов.
Гаражные секционные ворота RSD02
Ворота для гаража DoorHan серии RSD02 рассчитаны на установку в средние и небольшие проемы. Такие ворота устанавливаются в помещения с притолокой от 150 мм и боковыми расстояниями (от края проема до стены) от 120 мм.
Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями. Гаражные секционные ворота DoorHan с торсионным механизмом подойдут для проемов шириной от 2 000 до 6 000 мм и высотой — от 1 800 до 3 500 мм.
Дополнительно гаражные ворота могут быть оснащены врезанной в полотно калиткой.

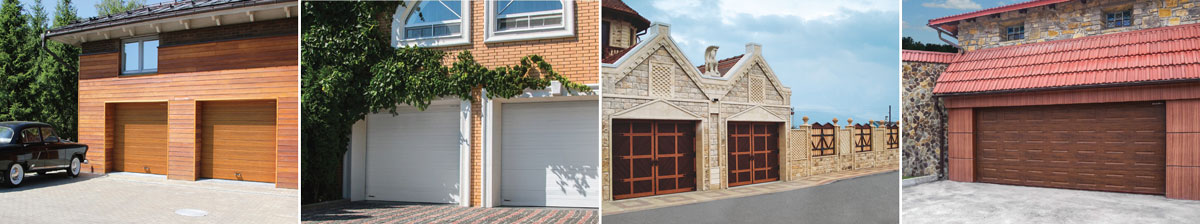

Внешний вид гаражных ворот
Технические решения и особенности гаражных ворот DoorHan
Благодаря новому кронштейну, ворота серии RSD02 с системой барабан впереди могут устанавливаться в небольшие помещения с низкой притолокой от 160 мм.
Универсальная система крепления С-профиля гарантирует простой и безошибочный монтаж.
Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем.
Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.
Односторонний верхний профиль позволяет сохранить терморазрыв панели (отсутствие «мостика холода»), что снижает образование конденсата и наледи на внутренней стороне щита. Конструкция гаражных секционных ворот с торсионным механизмом
1. Система уравновешивания полотна ворот (пружинно-торсионный механизм);
2. Концевой П-образный опорный кронштейн;
3. Верхний профиль;
4. Направляющие для полотна ворот;
5. Опора с роликодержателем и роликом;
6. Угловая стойка;
7. Боковая крышка;
8. Устройство защиты от обрыва пружины;
9. Система крепления к потолку;
10. Верхний опорный кронштейн;
11. Верхний уплотнитель;
12. Петля;
13. Полотно ворот из сэндвич-панелей;
14. Задвижка (опция);
15. Нижний опорный кронштейн;
16. Нижний профиль с уплотнителем;
17. Ручка.Комплектация секционных ворот DoorHan
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5-2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот (в зависимости от конструкции может не выдаваться). Технические характеристики гаражных секционных ворот DoorHan
Параметр Значение Примечание Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А) Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В) Безотказность, количество циклов открывания-закрывания, не менее 25 000 Усилие ручного открывания и закрывания, Н, не более 150 Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250 Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9 Вес полотна ворот, кг/м² 13 точное значение зависит от типоразмера панелей, используемых в конструкции ворот Условия эксплуатации гаражных ворот DoorHan
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
-
Гаражные секционные ворота Дорхан с пружинами растяжения (RSD01BIW и RSD01LUX)
Ворота можно оплатить картами:
Гаражные ворота ДорХан серии RSD01 BIW предназначены для перекрытия въездных проемов небольших размеров (шириной от 2 000 до 3 500 мм, высотой от 1 800 до 3 000 мм) в гаражных и технических помещениях.
Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и притолоку (от 100 мм). При отсутствии в помещении притолоки и пристенков, применяется встроенный монтаж.
Ворота RSD01 BIW идеальны для использования в индивидуальном строительстве. Имеют широкий выбор цветовых и дизайнерских решений. Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже и обладает длительным сроком службы.Новинка! Гаражные секционные ворота DoorHan из алюминиевых панелей с пружинами растяжения RSD01LUX предназначены для перекрытия въездных проемов шириной до 3 000 мм, высотой до 2 750 мм в гаражах, бытовых и технических помещениях.
За счет низкого типа подъема, данная серия имеет минимальные требования к параметрам проема — может быть установлена в помещениях, имеющих пристенки и притолоку от 100 мм. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью.
Конструкция ворот термоэффективна, прочна и проста в монтаже.Внешний вид гаражных ворот
Технические решения и особенности гаражных ворот DoorHan
Модернизированный верхний кронштейн обладает повышенными прочностными характеристиками, увеличенными пазами для регулировки положения, а также упором для позиционирования, благодаря чему он надежно и правильно фиксируется на панели.
Новый кронштейн крепления С-профиля усилен ребрами жесткости. Имеет группу пазов, позволяющих использовать его с различными боковыми уплотнителями. С-профиль с установленными кронштейнами является мерной планкой, устанавливаемой при сборке «рамки» вертикальных направляющих, что значительно упрощает монтаж.
Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем.
Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.
Для удобства монтажа распорные втулки устанавливаются на ось ролика, не снимая роликодержателя.
Модернизированная геометрия кронштейна существенно упрощает монтаж и обеспечивает надежную фиксацию горизонтальных направляющих. Конструкция гаражных секционных ворот с пружинами растяжения
1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем;
2. Контурные боковые многокамерные уплотнители;
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель;
4. Верхний угловой кронштейн регулируемый;
5. Боковая опора с регулируемым роликодержателем;
6. Нижний угловой кронштейн с регулируемым роликодержателем;
7. Внутренняя петля;
8. Вертикальная направляющая в сборе;
9. Горизонтальная направляющая в сборе;
10. Дистанционный С-профиль;
11. Сэндвич-панель;
12. Кронштейн с двойным шкивом;
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации;
14. Ручка подъемная;
15. Задвижка (опция);
16. Пружины растяжения.
Комплектация секционных ворот DoorHan
Низкий тип подъема обеспечивает возможность установки конструкции ворот практически в любое помещение.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.
Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие. Технические характеристики гаражных секционных ворот DoorHan RSD01BIW
Параметр Значение Примечание Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А) Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В) Безотказность, количество циклов открывания-закрывания, не менее 25 000 Усилие ручного открывания и закрывания, Н, не более 150 Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250 Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9 Вес полотна ворот, кг/м² 11,6 точное значение зависит от типоразмера панелей, используемых в конструкции ворот Условия эксплуатации гаражных ворот DoorHan
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
-
Гаражные секционные ворота из однослойных панелей с торсионным механизмом (RSD02-SLP)
Ворота можно оплатить картами:
Секционные ворота из однослойных панелей серии RSD02 SLP (Single-Layer Panel) рассчитаны на установку во въездные проемы небольших размеров. Такие ворота подойдут для помещений, не требующих дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.).
Секционные ворота RSD02 SLP могут быть установлены в помещения с притолокой от 210 мм и боковыми расстояниями (от края проема до стены) от 120 мм, на проемы шириной от 2 000 до 3 000 мм и высотой от 1 800 до 3 000 мм.
Внешний вид гаражных ворот
Особенности гаражных ворот DoorHan из однослойных панелей
Внешний вид однослойных панелей
Доска
Stucco — внешняяStucco — внутренняяДоступные цвета
Цвет панели снаружи — RAL 9003 (белый)
Цвет панели снаружи — RAL 8017 (коричневый)
Цвет панели внутри — серый (грунт)Конструкция гаражных секционных ворот с торсионным механизмом из однослойных панелей
1. Система уравновешивания полотна ворот (пружинно-торсионный механизм);
2. Концевой П-образный опорный кронштейн;
3. Направляющие для полотна ворот;
4. Опора с роликодержателем и роликом;
5. Вертикальная стойка;
6. Боковая крышка;
7. Кронштейн крепления направляющей;
8, Кронштейн крепления изгибов;
9. Система крепления к потолку;
10. Верхний опорный кронштейн;
11. Усилитель однослойной панели;
12. Однослойные панели;
13. Нижний угловой кронштейн;
14. Нижний профиль и уплотнитель;
15. Ручка;
16. Внутренняя петля .Комплектация секционных ворот DoorHan из однослойных панелей
Полотно из однослойных панелей толщиной 40 мм с усилителями.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие. Технические характеристики
Параметр Значение Безотказность, количество циклов открывания-закрывания, не менее 25 000 Усилие ручного открывания и закрывания, Н, не более 150 Вес полотна ворот, кг/м² 8,5 Условия эксплуатации гаражных ворот DoorHan
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
-
Варианты дизайна лицевых панелей гаражных ворот
Доска
Горизонтальная полоса
Широкая центральная полоса
Филенка
Волна
Горизонтальная полоса (внутренняя сторона панели)Типы поверхностей панелей гаражных ворот
Под дерево (внешняя)Stucco (внутренняя)Варианты облицовки полотна ворот алюминиевыми профилями
Premium Classic B1, рисунок смещен влево, цвета «золотой дуб» и «темный орех»
Premium Classic B1, рисунок смещен вправо, цвета «золотой дуб» и «темный орех»
Premium Classic B2, цвета «золотой дуб» и «темный орех»
Premium Country B1, цвета «золотой дуб» и «темный орех»
Premium Country B2, цвета «золотой дуб» и «темный орех»
Premium Country B3, цвета «золотой дуб» и «темный орех»
Premium Country B4, цвета «золотой дуб» и «темный орех»Варианты декорирования алюминиевыми молдингами
Premium Hi-Tech B1
Premium Hi-Tech B2
Premium Hi-Tech B3
Premium Hi-Tech B4Цвета лицевых поверхностей панелей
RAL 9003 белый
RAL 9006 серебристыйRAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 7016 антрацит
RAL 7016 («мороз», наценка)
RAL 3000 красный
RAL 3005 бордовыйRAL 8017 коричнево-красный
RAL 8017 («мороз», наценка)
Золотой дуб
Венге
Нестандартный цвет по карте RAL (наценка) -
Дополнительные опции гаражных ворот ДорХан
Окно акриловое 607 х 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 627 х 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 452 х 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.
Окно акриловое 452 х 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
Окно акриловое 452 х 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
Окно акриловое 452 х 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.
Окно акриловое 452 х 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
Окно акриловое 452 х 302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью. -
Монтаж секционных ворот для гаража DoorHan
Подготовка проема для монтажа секционных ворот
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм (с торсионным механизмом)/от 100 мм (с пружинами растяжения);
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.Способы монтажа секционных ворот
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. Для гаражных ворот с торсионным механизмом — от 120 мм.
Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема. Для гаражных ворот с пружинами растяжения — от 100 мм.
Встроенный монтаж встык (при отсутствии пристенков): несущий наличник устанавливается на проем встык. На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет эстетичный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый). Для гаражных ворот с пружинами растяжения
Встроенный монтаж внахлест (при отсутствии пристенков): несущий наличник устанавливается на проем внахлест (20 мм). На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет привлекательный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый). Для гаражных ворот с пружинами растяжения. -
Низкий подъем (пружины растяжения)
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки h ≥ 100; (h ≥ 130 при использовании потолочного привода) B, мм Ширина проема B A, мм Высота угловой стойки H + 54 A1, мм Высота вертикальной направляющей А - 552 E, мм Длина горизонтальных направляющих Н + 440 S, мм Минимальное боковое пространство 100 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении 230 (без привода); 40-60 (с потолочным приводом) Низкий подъем, барабан спереди
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 230 (≥ 260 мм под привод) B, мм Ширина проема B A, мм Высота угловой стойки H + 110 Ab, мм Высота оси вала и барабана ≥ A + 59 A1, мм Высота вертикальной направляющей А - 543 A2, мм Высота горизонтальной направляющей А - 106 E, мм Длина горизонтальных направляющих Н + 300 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении до 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 Низкий подъем, барабан спереди (комплект стандартных направляющих RKTN)
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 160 B, мм Ширина проема B A, мм Высота угловой стойки H + 54 Ab, мм Высота оси вала и барабана ≥ A + 59 A1, мм Высота вертикальной направляющей А - 552 A2, мм Высота горизонтальной направляющей А - 115 E, мм Длина горизонтальных направляющих Н + 440 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении до 245 — без привода, ширина проема до 4 500; до 300 — без привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500 Низкий подъем, барабан сзади
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 150 (≥160 c потолочным приводом) B, мм Ширина проема B A, мм Высота угловой стойки при h < 170: H + 110; при 150 ≤ h ≤170: H + h - 60 Ab, мм Высота оси вала и барабана при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 A1, мм Высота вертикальной направляющей А - 543 A2, мм Высота горизонтальной направляющей А - 106 E, мм Длина горизонтальных направляющих Н + 510 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении 240 (без привода); 40...60 (с потолочным приводом) Стандартный подъем
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки R381: ≥ 420; R305: ≥ 350 B, мм Ширина проема B A, мм Высота угловой стойки R381: H + 235; R305: H + 165 Ab, мм Высота оси вала и барабана A + 97 A1, мм Высота вертикальной направляющей R381: A — 580; R305: A — 490 A2, мм Высота горизонтальной направляющей А - 110 E, мм Длина горизонтальных направляющих R381: H + 200; R305: H + 250 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 060 Q, мм Зона расположения привода на вал 300 Стандартный наклонный подъем
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки > 500 B, мм Ширина проема B A, мм Высота угловой стойки H + 250…985 Ab, мм Высота оси вала и барабана А + 86/97 A1, мм Высота вертикальной направляющей Н - 300 E, мм Длина горизонтальных направляющих зависит от угла α° Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°) Q, мм Зона расположения привода на вал 300 Высокий подъем
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 660 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема по умолчанию h - 330 A, мм Высота угловой стойки H + HL Ab, мм Высота оси вала и барабана A + 86/97 A1, мм Высота вертикальной направляющей А - 580 A2, мм Высота горизонтальной направляющей А - 53 E, мм Длина горизонтальных направляющих H - НL + 470...600 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 Q, мм Зона расположения привода на вал 300 Наклонный высокий подъем
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 660 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема 330 A, мм Высота угловой стойки H + HL + 15...749 Ab, мм Высота оси вала и барабана ≤ А + 86/97 A1, мм Высота вертикальной направляющей Н + HL - 330...580 E, мм Длина горизонтальных направляющих зависит от угла α° Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°) Q, мм Зона расположения привода на вал 300 Вертикальный подъем
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки > H + 500 B, мм Ширина проема B A, мм Высота угловой стойки 2H + 120 Ab, мм Высота оси вала и барабана A + 166 A1, мм Высота вертикальной направляющей H S, мм Минимальное боковое пространство 120 Q, мм Зона расположения привода на вал 300
Цены на гаражные секционные ворота с пружинами растяжения стандартных размеров (RSD01SC)
Ворота можно оплатить картами:
| Артикул | Наименование | Цена |
|---|---|---|
| RSD01SC-1W-2500х2115Dsk | DoorHan Ворота секционные RSD01SC №1 Ш2500хВ2115 мм., доска, белые RAL9003 | 110 091 руб. |
| RSD01SC-1BC-2500х2115Dsk | DoorHan Ворота секционные RSD01SC №1 Ш2500хВ2115 мм., доска, коричневые RAL8017 | 110 091 руб. |
| RSD01SC-10W-3000х2640Dsk | DoorHan Ворота секционные RSD01SC №10 Ш3000хВ2640 мм., доска, белые RAL9003 | 144 435 руб. |
| RSD01SC-10BC-3000х2640Dsk | DoorHan Ворота секционные RSD01SC №10 Ш3000хВ2640 мм., доска, коричневые RAL8017 | 144 435 руб. |
| RSD01SC-13W-3350х2115Dsk | DoorHan Ворота секционные RSD01SC №13 Ш3350хВ2115 мм., доска, белые RAL9003 | 143 495 руб. |
| RSD01SC-13BC-3350х2115Dsk | DoorHan Ворота секционные RSD01SC №13 Ш3350хВ2115 мм., доска, коричневые RAL8017 | 143 495 руб. |
| RSD01SC-14W-3350х2390Dsk | DoorHan Ворота секционные RSD01SC №14 Ш3350хВ2390 мм., доска, белые RAL9003 | 143 495 руб. |
| RSD01SC-14BC-3350х2390Dsk | DoorHan Ворота секционные RSD01SC №14 Ш3350хВ2390 мм., доска, коричневые RAL8017 | 143 495 руб. |
| RSD01SC-15W-2500х2515Dsk | DoorHan Ворота секционные RSD01SC №15 Ш2500хВ2515 мм., доска, белые RAL9003 | 118 089 руб. |
| RSD01SC-15BC-2500х2515Dsk | DoorHan Ворота секционные RSD01SC №15 Ш2500хВ2515 мм., доска, коричневые RAL8017 | 118 089 руб. |
| RSD01SC-2BC-2500х2215Dsk | DoorHan Ворота секционные RSD01SC №2 Ш2500хВ2215 мм., Доска, RAL8017 | 110 091 руб. |
| RSD01SC-2W-2500х2215Dsk | DoorHan Ворота секционные RSD01SC №2 Ш2500хВ2215 мм., доска, белые RAL9003 | 110 091 руб. |
| RSD01SC-2BC-2500х2215Dsk | DoorHan Ворота секционные RSD01SC №2 Ш2500хВ2215 мм., доска, коричневые RAL8017 | 110 091 руб. |
| RSD01SC-3W-2500х2390Dsk | DoorHan Ворота секционные RSD01SC №3 Ш2500хВ2390 мм., доска, белые RAL9003 | 113 149 руб. |
| RSD01SC-3BC-2500х2390Dsk | DoorHan Ворота секционные RSD01SC №3 Ш2500хВ2390 мм., доска, коричневые RAL8017 | 113 149 руб. |
| RSD01SC-4W-2750х2115Dsk | DoorHan Ворота секционные RSD01SC №4 Ш2750хВ2115 мм., доска, белые RAL9003 | 120 912 руб. |
| RSD01SC-4BC-2750х2115Dsk | DoorHan Ворота секционные RSD01SC №4 Ш2750хВ2115 мм., доска, коричневые RAL8017 | 120 912 руб. |
| RSD01SC-5W-2750х2215Dsk | DoorHan Ворота секционные RSD01SC №5 Ш2750хВ2215 мм., доска, белые RAL9003 | 121 617 руб. |
| RSD01SC-5BC-2750х2215Dsk | DoorHan Ворота секционные RSD01SC №5 Ш2750хВ2215 мм., доска, коричневые RAL8017 | 121 617 руб. |
| RSD01SC-6W-2750х2390Dsk | DoorHan Ворота секционные RSD01SC №6 Ш2750хВ2390 мм., доска, белые RAL9003 | 120 677 руб. |
| RSD01SC-6BC-2750х2390Dsk | DoorHan Ворота секционные RSD01SC №6 Ш2750хВ2390 мм., доска, коричневые RAL8017 | 120 677 руб. |
| RSD01SC-7W-3000х2015Dsk | DoorHan Ворота секционные RSD01SC №7 Ш3000хВ2015 мм., доска, белые RAL9003 | 141 848 руб. |
| RSD01SC-7BC-3000х2015Dsk | DoorHan Ворота секционные RSD01SC №7 Ш3000хВ2015 мм., доска, коричневые RAL8017 | 141 848 руб. |
| RSD01SC-8W-3000х2215Dsk | DoorHan Ворота секционные RSD01SC №8 Ш3000хВ2215 мм., доска, белые RAL9003 | 133 144 руб. |
| RSD01SC-8BC-3000х2215Dsk | DoorHan Ворота секционные RSD01SC №8 Ш3000хВ2215 мм., доска, коричневые RAL8017 | 133 144 руб. |
| RSD01SC-9W-3000х2515Dsk | DoorHan Ворота секционные RSD01SC №9 Ш3000хВ2515 мм., доска, белые RAL9003 | 141 848 руб. |
| RSD01SC-9BC-3000х2515Dsk | DoorHan Ворота секционные RSD01SC №9 Ш3000хВ2515 мм., доска, коричневые RAL8017 | 141 848 руб. |
Ворота можно оплатить картами:
