Привод для автоматизации окон AWIN

  • Привод для автоматизации окон AWIN

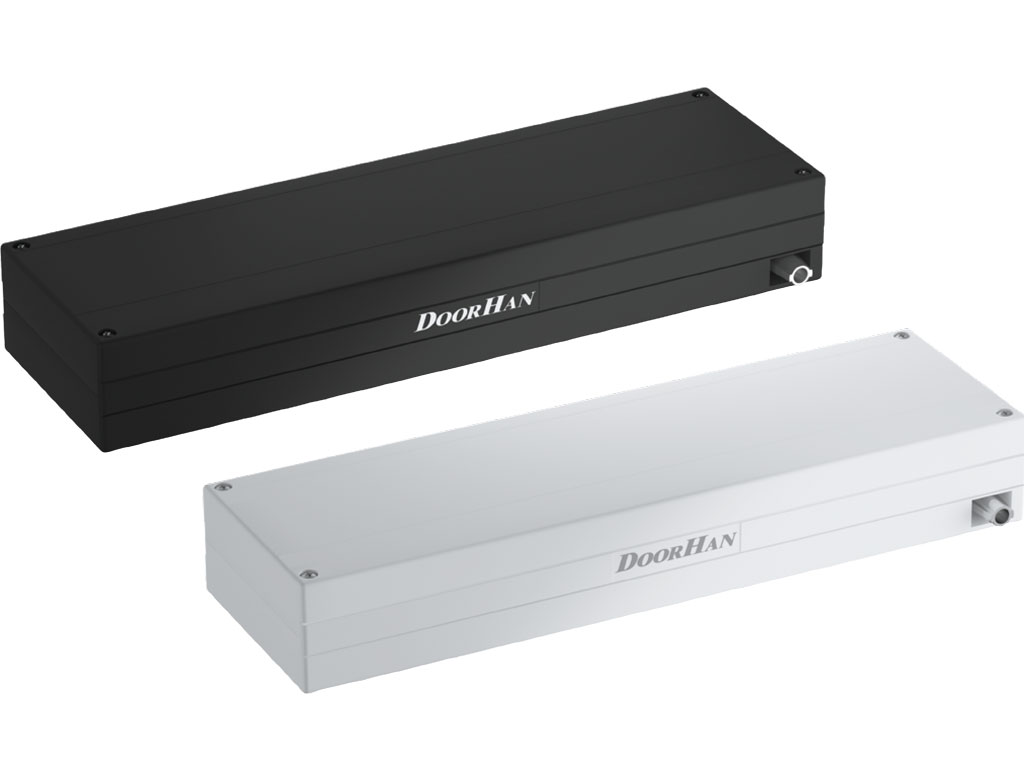

    Привод AWIN предназначен для автоматизации верхнеподвесных, нижнеподвесных, среднеподвесных и параллельно-отставных окон высотой не менее 800 мм. Привод имеет компактные размеры, удобен в установке и предлагается в двух цветовых решениях: белом и черном.

    Зона применения

    • Офисы и частные домовладения
      Применяются для автоматизации оконных створок и фрамуг.
    • Производственные комплексы
      Устанавливаются на производствах для автоматизации окон, для организации проветривания в автоматическом режиме.

    Преимущества

    • Лаконичный дизайн
      Лаконичный дизайн и компактные размеры позволяют гармонично вписать привод в любой интерьер.
    • Универсальность использования
      Привод не требует дополнительной доработки рамы окна: его можно устанавливать как на деревянное, так и на пластиковое окно.
    • Долговечность
      Высокопрочные материалы обеспечивают долгий срок службы привода.
    • Разная логика работы
      Совместим со всеми блоками управления DoorHan на 220 В, что дает возможность осуществления разной логики работы.

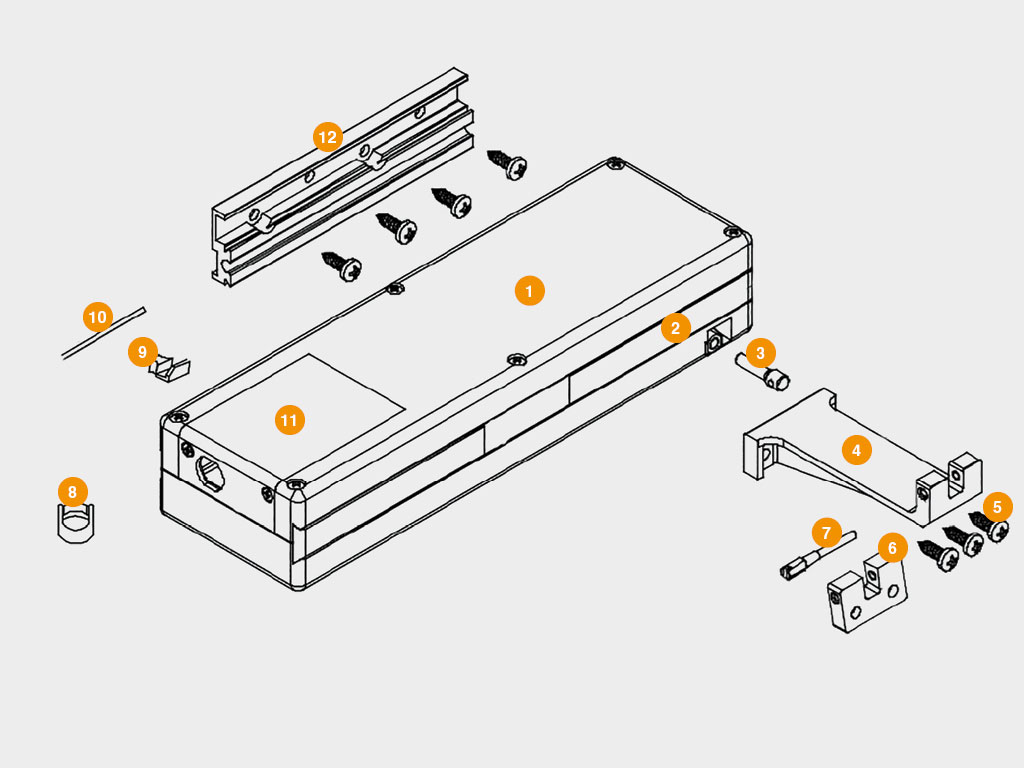

    Конструкция

    Конструкция
    1. Корпус привода (цветной нейлон);
    2. Декоративная накладка;
    3. Регулировочный винт прижима створки;
    4. Кронштейн крепления цепи на створку;
    5. Винты самонамазные крепления кронштейнов;
    6. Кронштейн крепления цепи на раму;
    7. Винт фиксации регулировочного винта на кронштейн цепи;
    8. Защитная накладка в разъем кабеля;
    9. Регулировочный элемент выхода цепи;
    10. Фиксатор привода;
    11. Съемная крышка;
    12. Кронштейн универсальный крепления привода.

    Технические характеристики

    Параметр Значение Примечание
    Усилие втягивания цепи, Н 300
    Усилие выталкивания цепи, Н 150 Для хода цепи 300 мм
    Ход цепи, мм 360
    Скорость хода цепи, мм/с 40
    Поле регулировки на прижим створки, мм 10
    Напряжение питания, В 220–240
    Мощность, Вт 150
    Сила тока, А 0,8
    Тепловая защита, °С 100
    Емкость конденсатора, мкФ 4
    Класс защиты IP IP20
    Защита по току от перегрузки Есть

    Условия эксплуатации

    1. Окна должны эксплуатироваться и содержаться таким образом, чтобы всегда гарантировалась безопасность пользователя, обслуживающего персонала и третьих лиц.
    2. Используйте систему только в технически исправном состоянии.
    3. Оконный привод AWIN находится в автоматическом режиме работы и обеспечивает автоматическое закрывание и открывание окон.
    4. Во избежание поломок привода используйте только оригинальные дополнительные аксессуары производства концерна DoorHan.
    5. Запрещается вносить изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

    Документация

    Паспорта и сертификаты

    Паспорт привода AWIN;
    Декларация о соответствии AWIN;
    Сервисная книжка.

    Инструкции

    Инструкция по монтажу и эксплуатации;
    Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики.

  • Дизайн

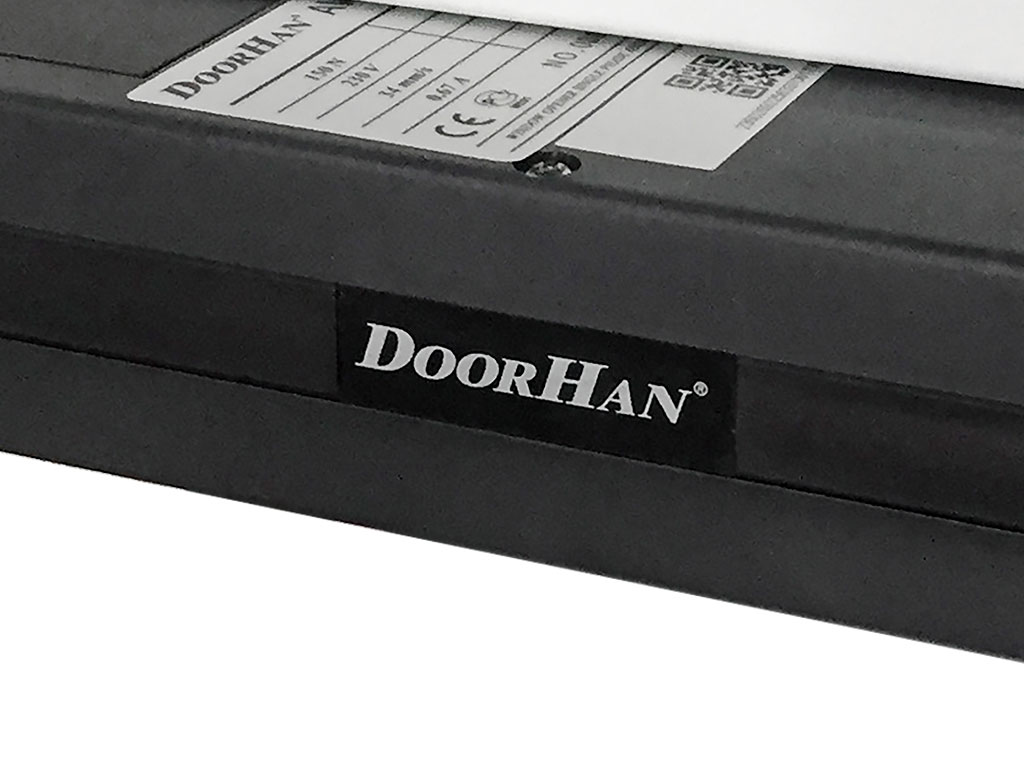

    Логотип для привода в черном исполненииЛоготип для привода в черном исполнении
    Логотип для привода в белом исполненииЛоготип для привода в белом исполнении

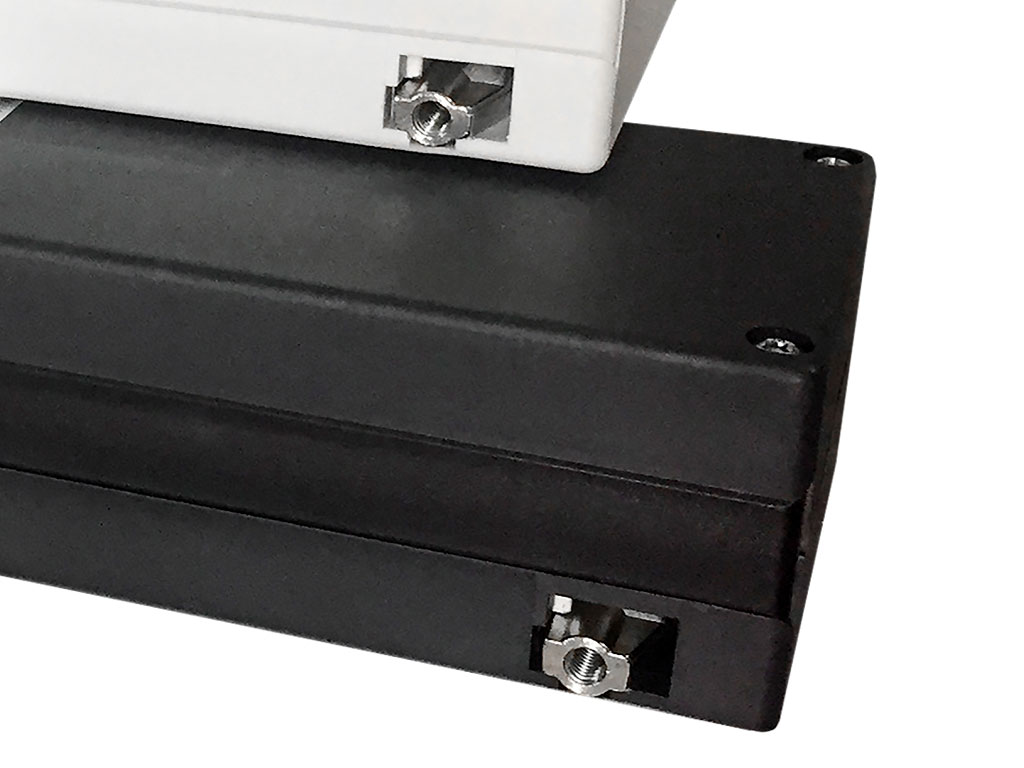

    Исполнение тяги заподлицоИсполнение тяги заподлицо

  • Комплектация

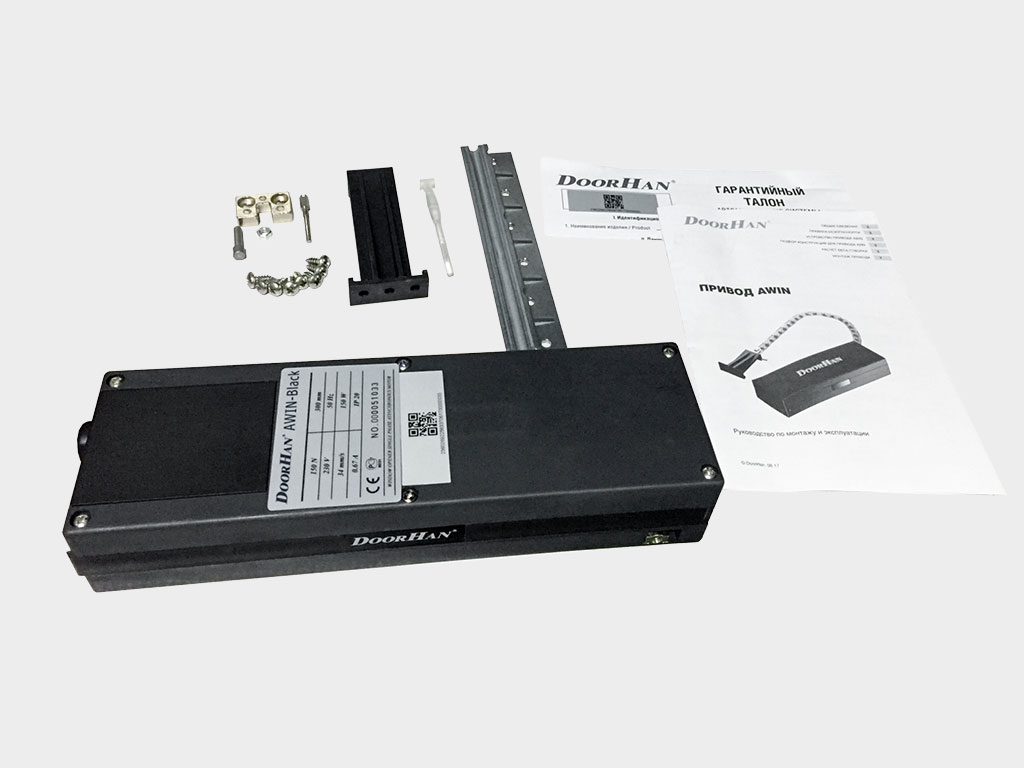

    Базовая комплектация

    Базовая комплектация привода.

    Дополнительная комплектация

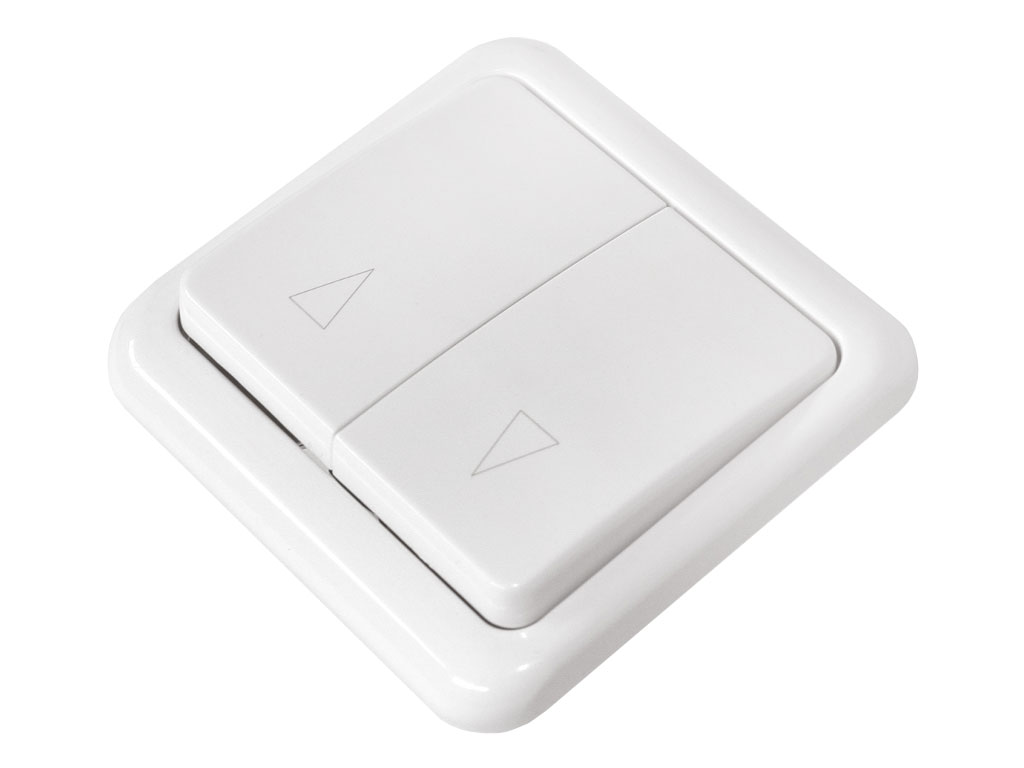

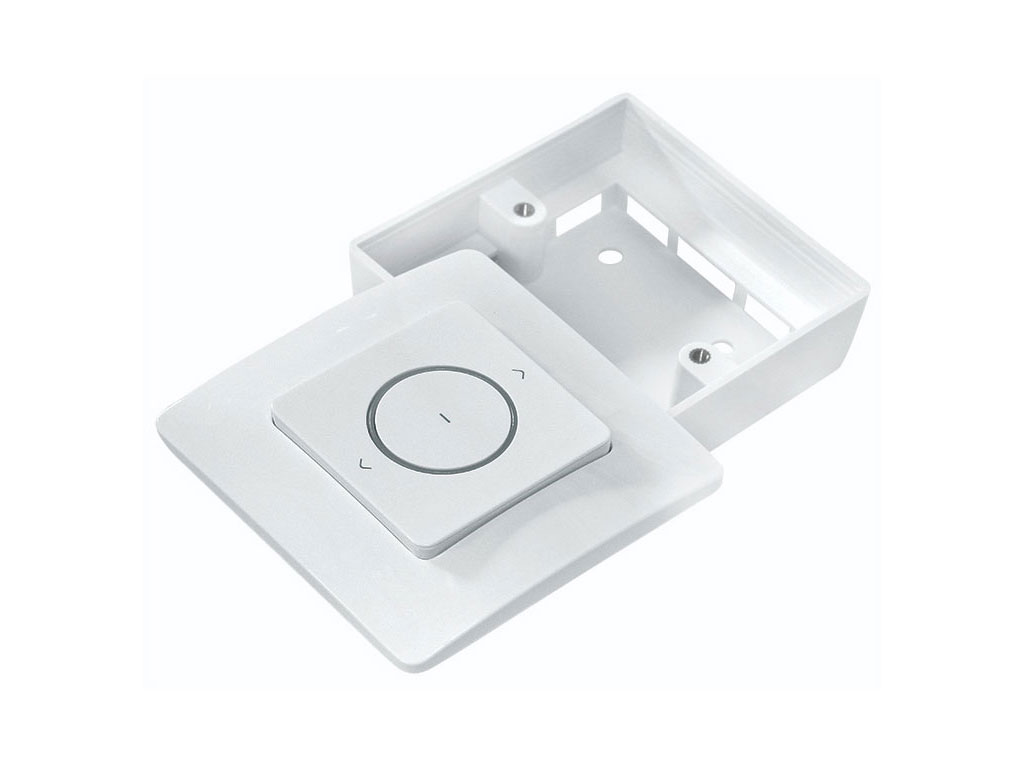

    Клавишный двухпозиционный выключатель встраиваемый для управления приводом в обе стороны движения.

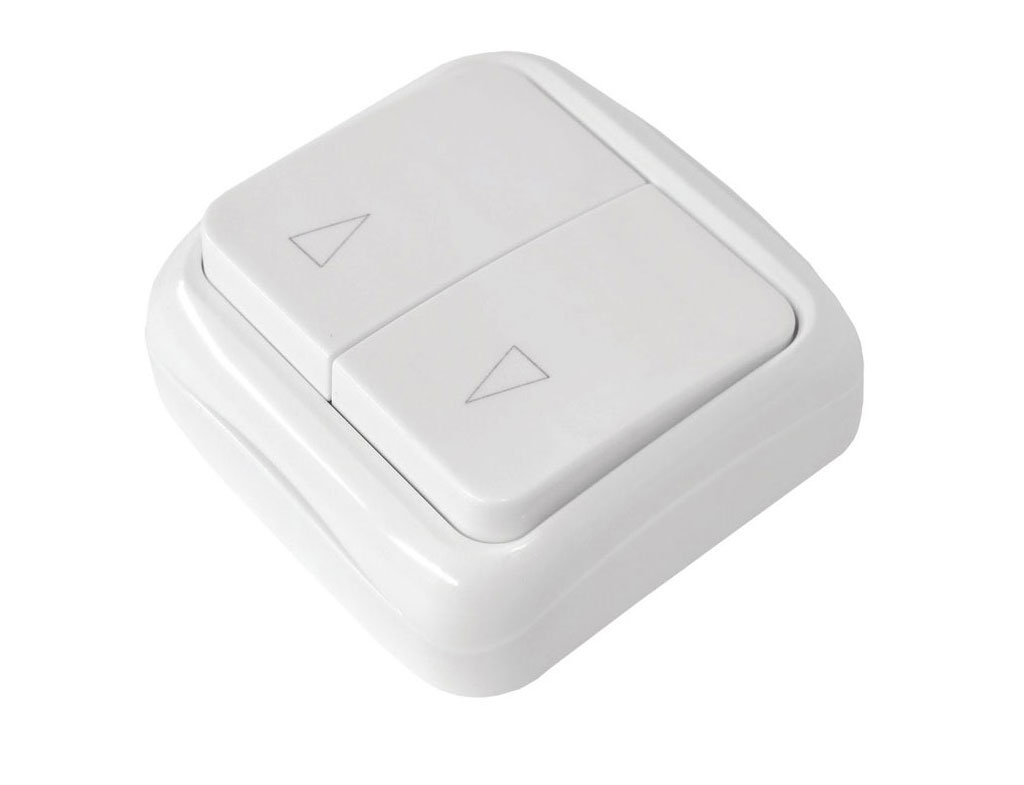

    Двухпозиционный клавишный выключатель накладной для управления приводом в обе стороны движения.
    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.

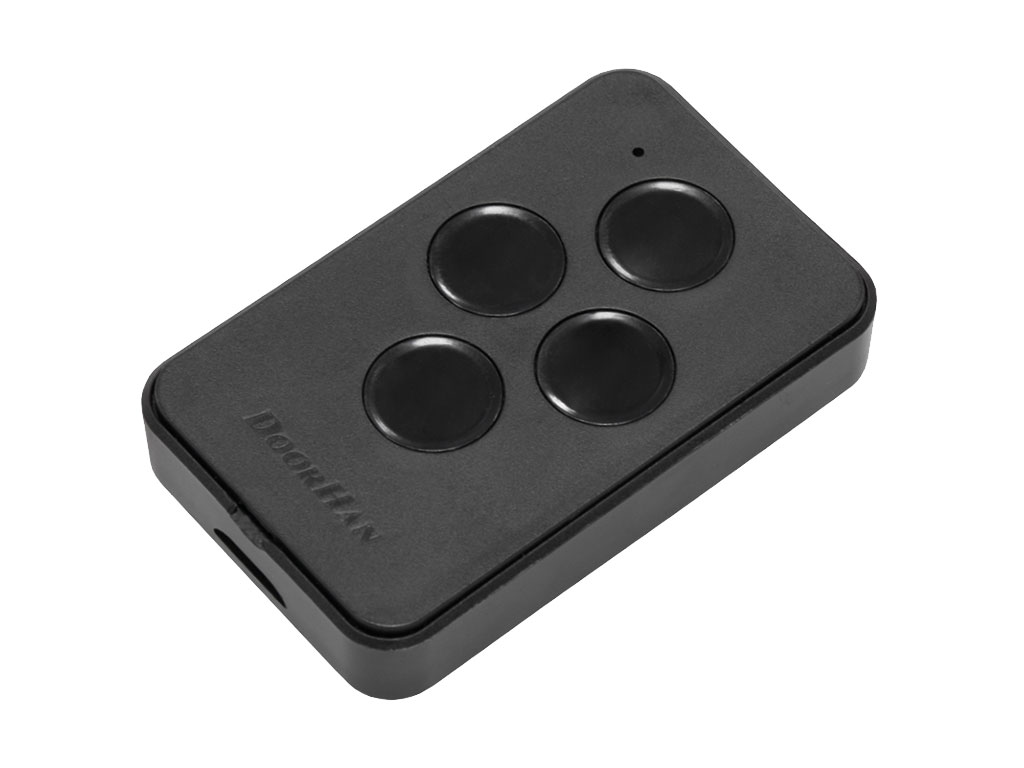

    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

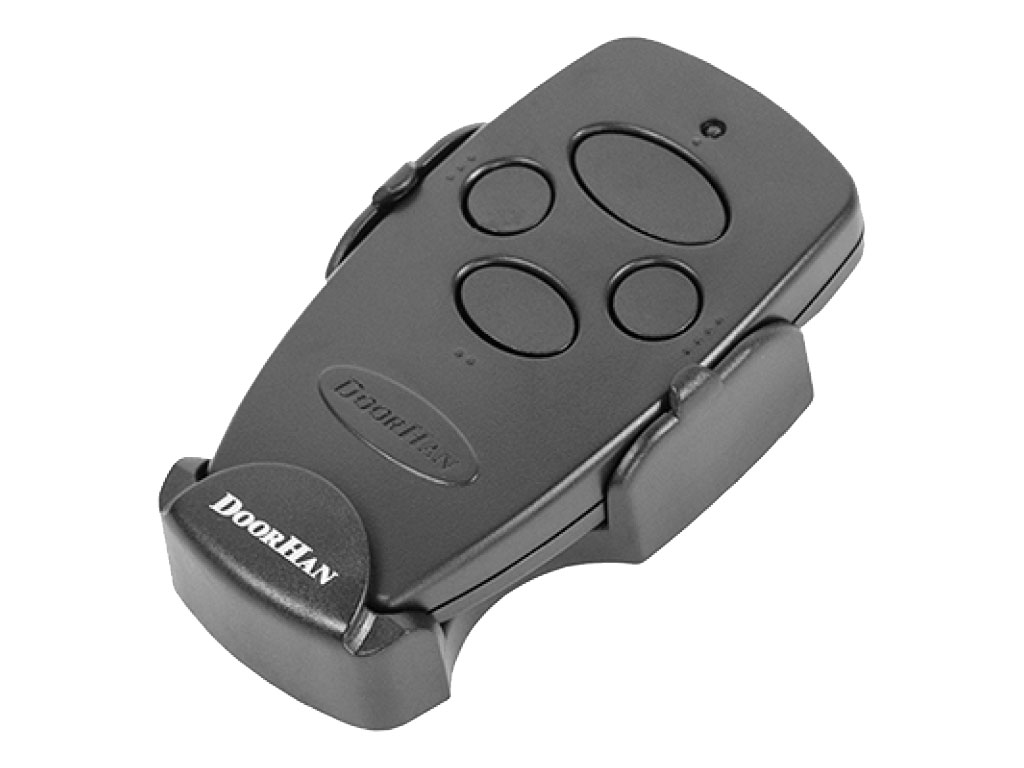

    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.

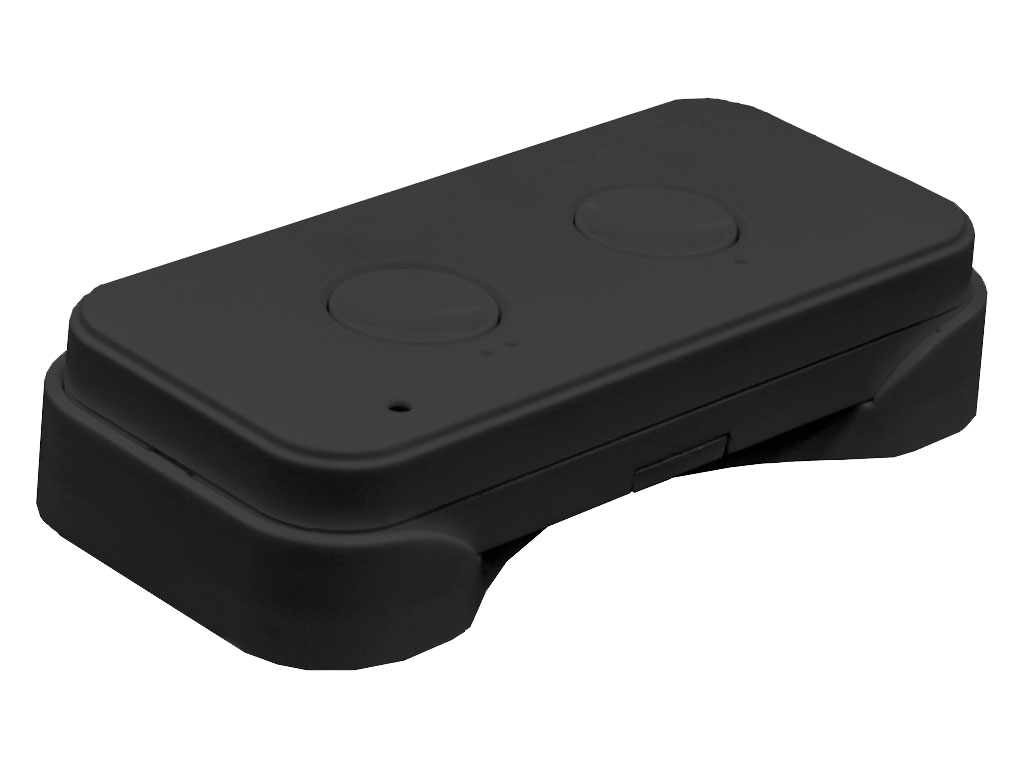

    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.

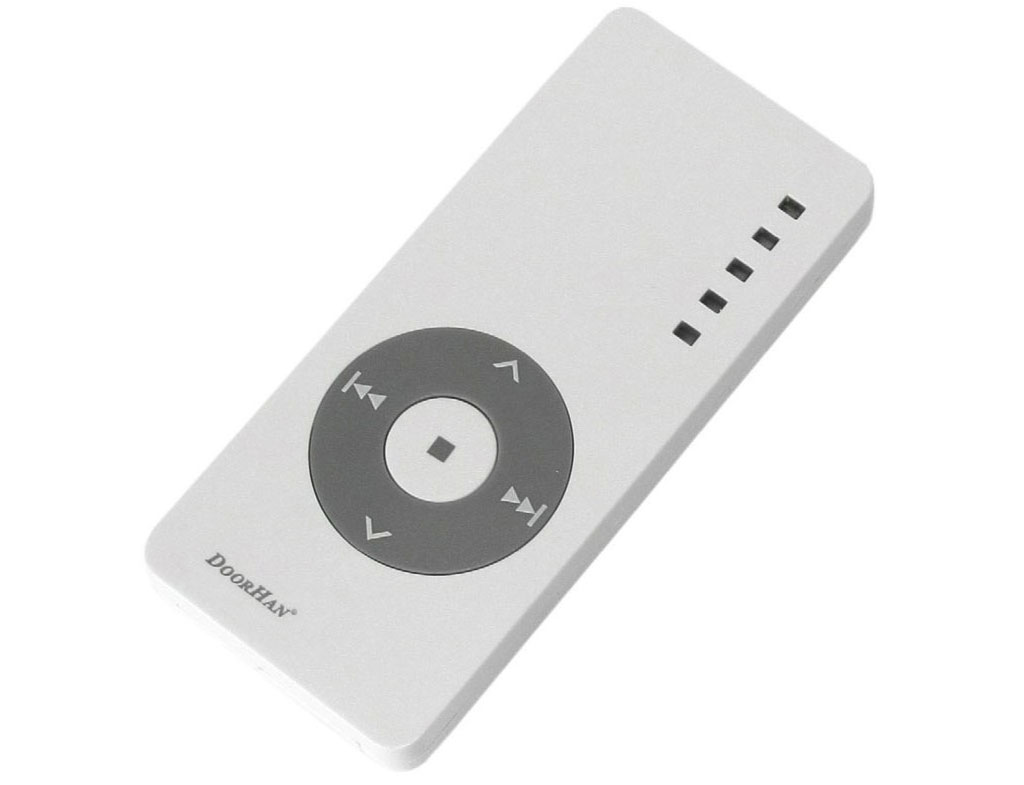

    Пульт T5 для управления пятью окнами.
    Блок ROLL1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

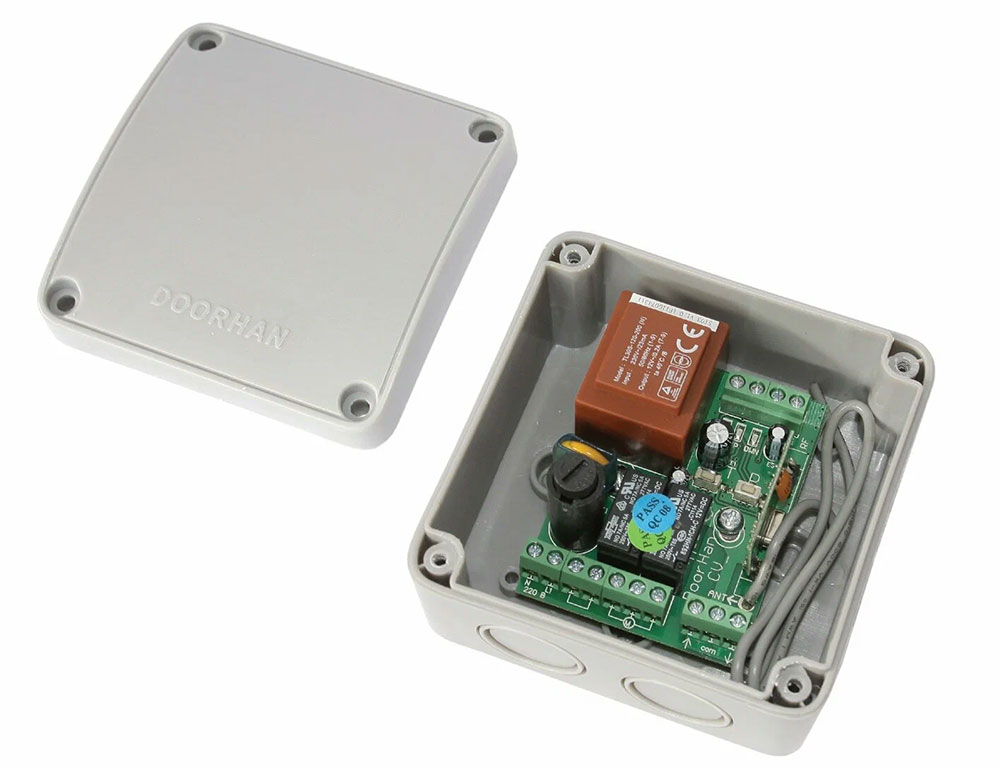

    Блок управления CV01 для дистанционного управления одной створкой или группой окон.

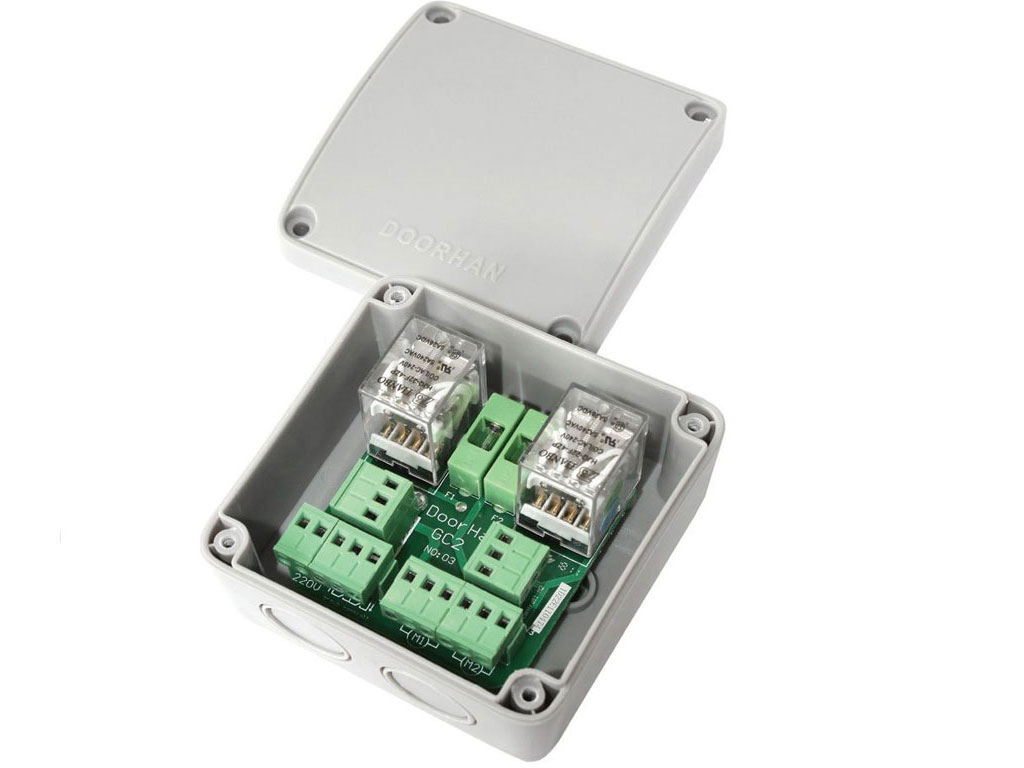

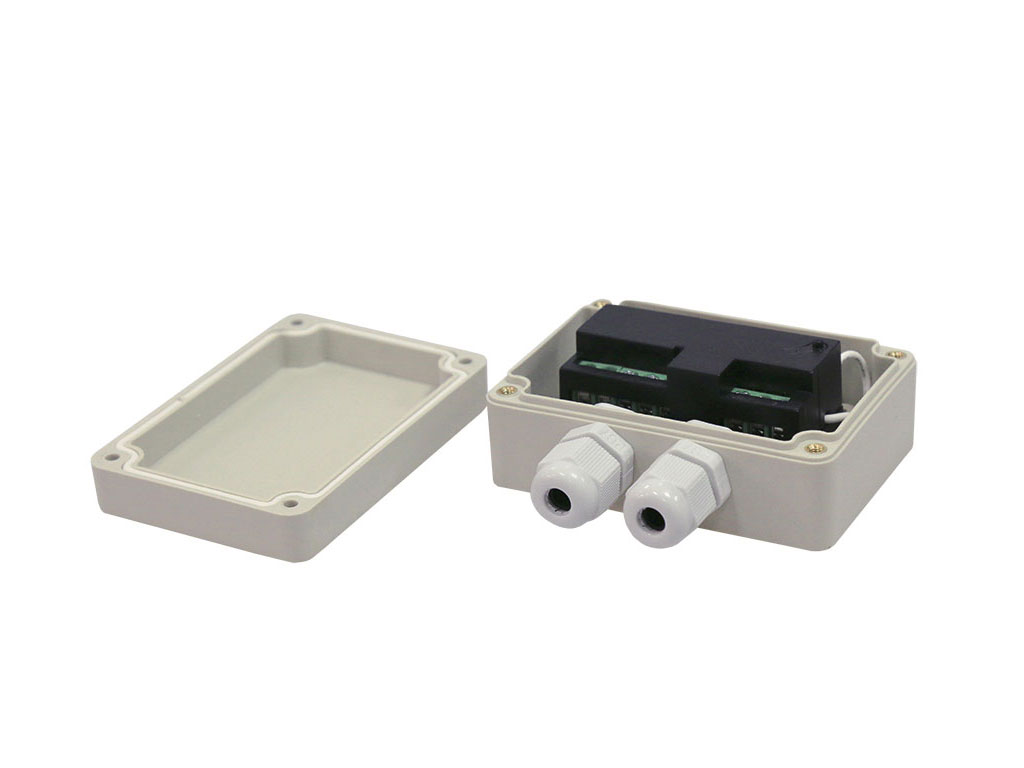

    Блок группового управления GC2/GC4. GC2 предназначен для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
    Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

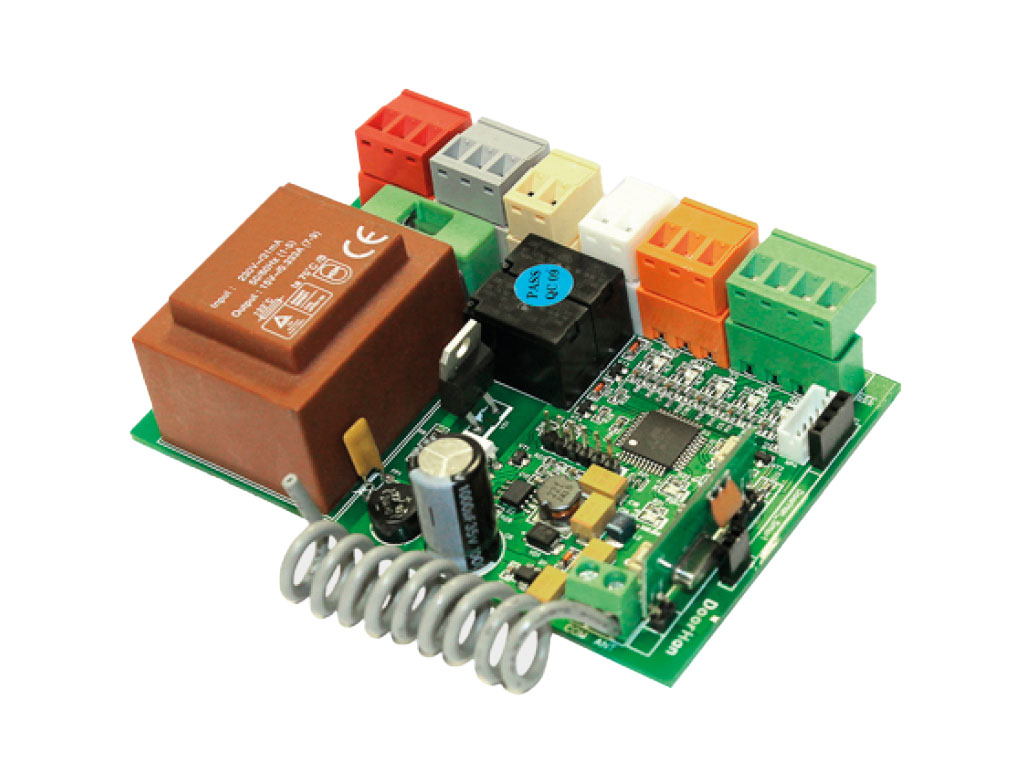

    Блок управления CV-MINI для дистанционного управления приводами 220 В.

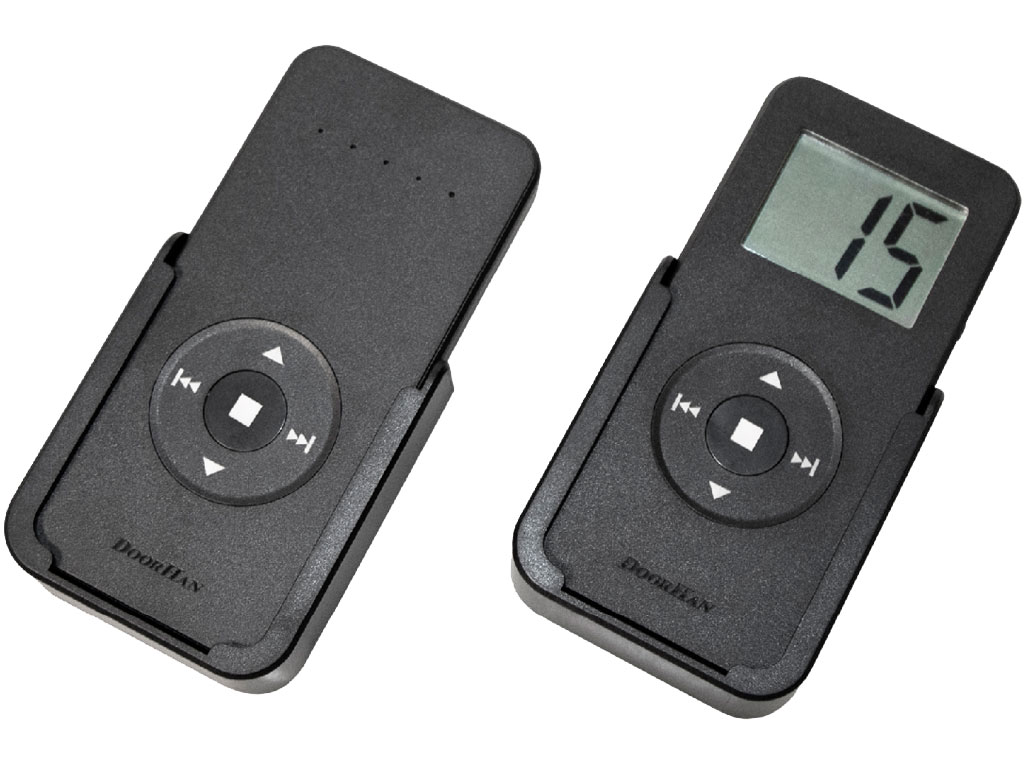

    Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

  • Монтаж

    Способы монтажа

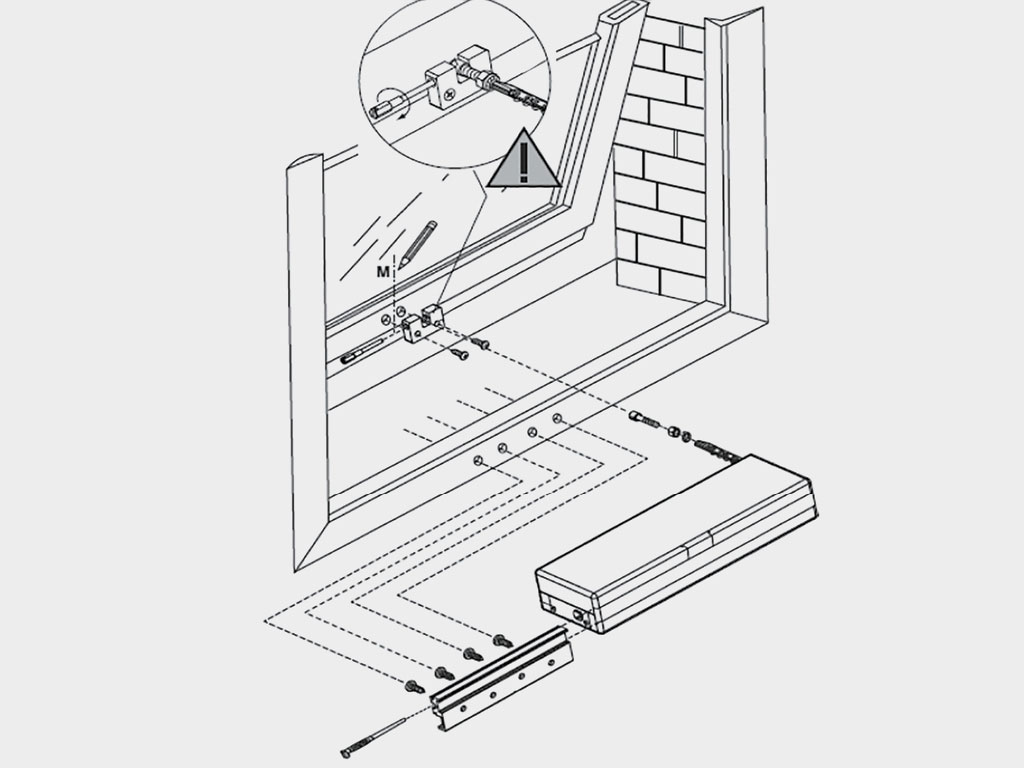

    Монтаж привода с открыванием снизу. Монтаж привода с открыванием снизу.

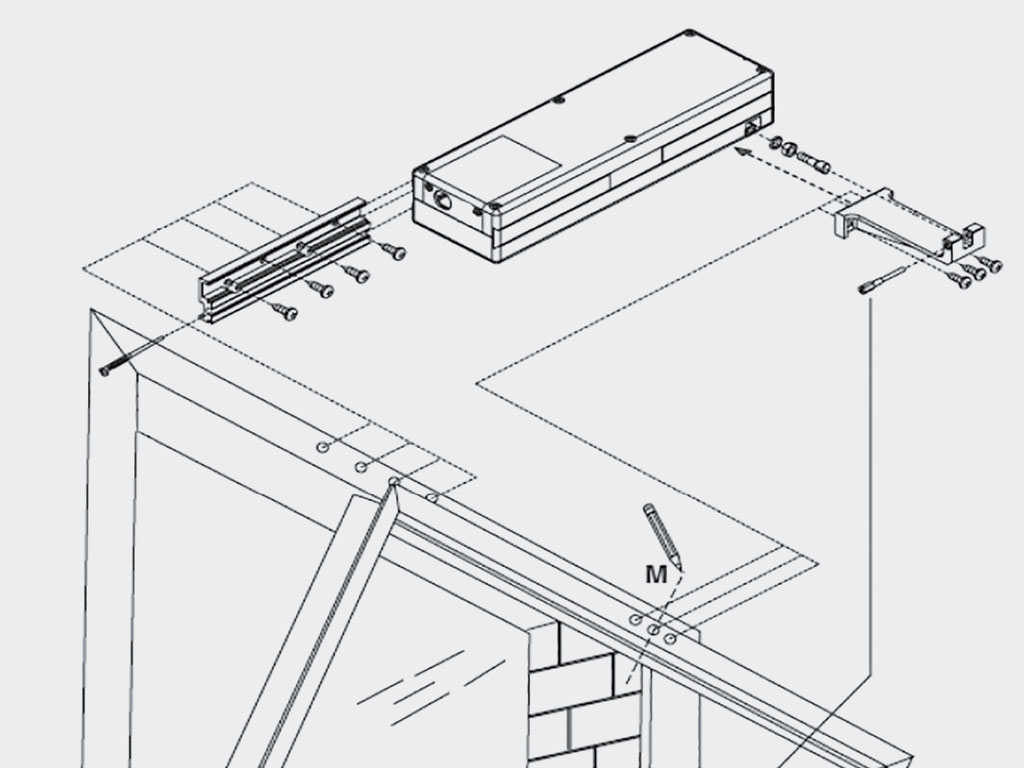

    Монтаж привода с открыванием сверху. Монтаж привода с открыванием сверху.
