Промышленные секционные ворота (ISD01)
Ворота можно оплатить картами:

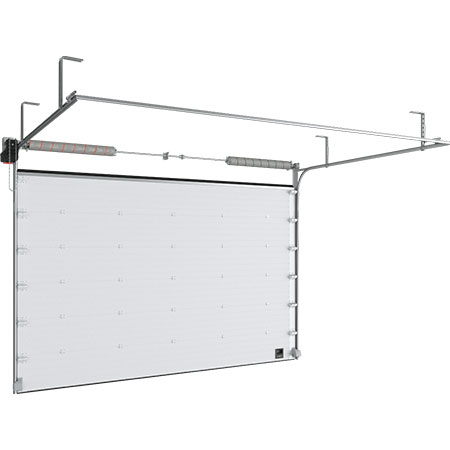

Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.

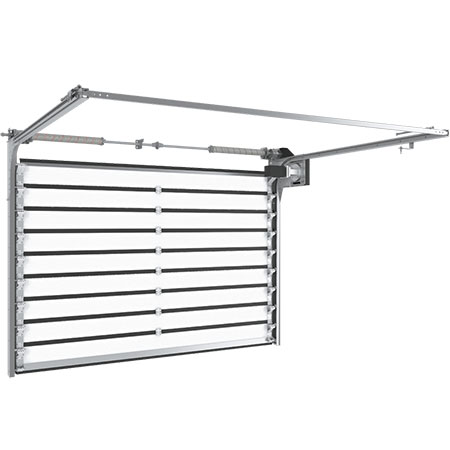

Внешний вид промышленных секционных ворот
Параметр Показатель Высота проема, мм от 2 000 до 8 000 Ширина проема, мм от 2 000 до 8 000 Притолока, мм от 150 Пристенки, мм от 120 Технические решения и особенности промышленные секционных ворота DoorHan
Облегченная система выносного цилиндрического вала на трубе 60 × 40 мм — это более доступное по цене предложение для ворот размером до 4 750 × 3 500 мм.
Система облегченных кронштейнов упрощает монтаж выносной системы с цилиндрическим валом снизу (на трубе 100 х 100), при этом обладает высокой прочностью и надежностью. Снижены требования к пристенкам за счет крепления системы через угловую стойку. Отсутствие дополнительных элементов для подготовки проема уменьшает массу конструкции, сокращает время монтажа.
Кронштейн крепления привода позволяет устанавливать на систему выносного монтажа на трубе 100 х 100 мм вал снизу для всех типов вальных приводов, выпускаемых компанией DoorHan.
Во всех барабанах предусмотрены отверстия для троса, что значительно упрощает монтаж и обеспечивает надежную фиксацию троса.
Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы. Конструкция промышленных секционных ворот ДорХан
1. Вертикальная направляющая;
2. Угловая стойка;
3. Вал цилиндрический;
4. Устройство защиты от обрыва пружины;
5. Барабан;
6. П-образный кронштейн;
7. Балансирующий пружинный механизм (торсионная пружина);
8. Муфта соединительная;
9. Внутренний опорный кронштейн;
10. Верхняя опора с держателем ролика;
11. Боковая опора с держателем ролика;
12. Усиливающий дельта-профиль;
13. Устройство защиты от разрыва троса;
14. Сэндвич-панель;
15. Внутренняя петля;
16. Нижний профиль и уплотнитель;
17. Уплотнитель боковой;
18. Верхний профиль;
19. Верхний уплотнитель;
20. Боковая крышка для панелей с отверстиями для крепления;
21. Ручка «ступенька»;
22. Пружинный амортизатор;
23. Кронштейн крепления к потолку.Комплектация промышленных ворот DoorHan
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.
Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота. Технические характеристики промышленных секционных ворот DoorHan
Параметр Значение Примечание Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А) Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В) Усилие ручного открывания и закрывания, Н, не более 260 Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250 Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9 Безотказность, количество циклов открывания-закрывания, не менее безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию) Вес полотна ворот, кг/м² 13,5 точное значение зависит от типоразмера панелей, используемых в конструкции ворот Условия эксплуатации ворот DoorHan
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.
Документация
Чертежи
ISD01, низкий подъем, расчетные направляющие;
ISD01, низкий подъем, расчетные направляющие, окантовка проема;
ISD01, низкий подъем, расчетные направляющие, формирование проема;
ISD01, низкий подъем, комплекты направляющих RKTN;
ISD01, низкий подъем, комплекты направляющих RKTN, окантовка проема;
ISD01, низкий подъем, комплекты направляющих RKTN, формирование проема;
ISD01, низкий подъем, барабан сзади;
ISD01, низкий подъем, барабан сзади, окантовка проема;
ISD01, низкий подъем, барабан сзади, формирование проема;
ISD01, стандартный подъем;
ISD01, стандартный подъем, окантовка проема;
ISD01, стандартный подъем, формирование проема;
ISD01, стандартный наклонный подъем;
ISD01, стандартный наклонный подъем, окантовка проема;
ISD01, стандартный наклонный подъем, формирование проема;
ISD01, высокий подъем;
ISD01, высокий подъем, окантовка проема;
ISD01, высокий подъем, формирование проема;
ISD01, высокий подъем с двойным изгибом направляющих;
ISD01, высокий подъем с двойным изгибом направляющих, окантовка проема;
ISD01, высокий подъем с двойным изгибом направляющих, формирование проема;
ISD01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100);
ISD01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), окантовка проема;
ISD01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), формирование проема;
ISD01, высокий наклонный подъем;
ISD01, высокий наклонный подъем, окантовка проема;
ISD01, высокий наклонный подъем, формирование проема;
ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100);
ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), окантовка проема;
ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), формирование проема;
ISD01, вертикальный подъем;
ISD01, вертикальный подъем, окантовка проема;
ISD01, вертикальный подъем, формирование проема;
ISD01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100);
ISD01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), окантовка проема;
ISD01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), формирование проема;
Размещение калитки и окон в полотне секционных ворот (калитка V4 Standard);
Размещение калитки и окон в полотне секционных ворот (калитка V5).
Инструкции
Инструкция по монтажу промышленных секционных ворот серии ISD01;
Инструкция по монтажу секционных ворот со стандартным и высоким типами подъема.
-
Промышленные секционные ворота с панорамным остеклением (ISD02)
Ворота можно оплатить картами:

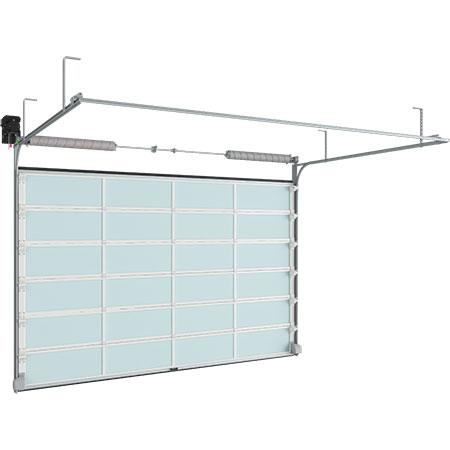

Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Они не уступают по прочности промышленным секционным воротам серии ISD01 благодаря тому, что панорамные панели изготавливаются из прочных алюминиевых профилей.
Для повышения энергосберегающих и термоизоляционных свойств ворот, рекомендуется комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида. Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности и базовую комплектацию, что и промышленные секционные ворота серии ISD01.
Ворота могут быть автоматизированы с помощью электроприводов для промышленных и гаражных ворот (модель выбирается в зависимости от площади полотна).Внешний вид ворот с панорамным остеклением
Параметр Показатель Высота проема, мм от 2 000 до 6 000 Ширина проема, мм от 2 000 до 6 100 Притолока, мм от 150 Пристенки, мм от 120 Высота светового проема ячеек, мм от 370 до 720 Ширина светового проема ячеек, мм не более 3 000 Технические решения и особенности ворот с панорамным остеклением
В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал для остекления.
Двойное усиление на боковом алюминиевом профиле обеспечивает жесткость конструкции и надежную фиксацию кронштейнов.
Усиление обеспечивает жесткость конструкции верхнего алюминиевого профиля, а также прочность крепления кронштейнов.
Верхний усиленный профиль обеспечивает жесткость конструкции у ворот больших габаритов, имеет усиление для крепления кронштейнов.
Нижний алюминиевый профиль усилен для жесткости конструкции и надежной фиксации кронштейнов.
Новая пластиковая ручка для панорамных ворот надежна и удобна в использовании. Варианты исполнения полотна панорамных ворот
Стандартное остекление
Сплошное остекление
Комбинированное полотно из панорамных и сэндвич-панелейВарианты панорамных панелей
Панорамная панель с сиcтемой профилей T-bridge (с терморазрывом)
Панорамная панель с однокамерным стеклопакетом
Панорамная панель с однослойным стеклом
Панорамная панель с алюминиевым перфорированным листомКонструкция ворот с панорамным остеклением DoorHan
1. Вертикальная направляющая;
2. Угловая стойка;
3. Вал цилиндрический;
4. Устройство защиты от обрыва пружины;
5. Барабан;
6. П-образный кронштейн;
7. Балансирующий пружинный механизм (торсионная пружина);
8. Муфта соединительная;
9. Внутренний опорный кронштейн;
10. Верхняя опора с держателем ролика;
11. Боковая опора с держателем ролика;
12. Внутренняя петля;
13. Устройство защиты от разрыва троса;
14. Нижний профиль;
15. Панорамная панель;
16. Нижний уплотнитель;
17. Уплотнитель боковой;
18. Верхний профиль;
19. Верхний уплотнитель;
20. Боковая крышка с отверстиями для крепления;
21. Светопрозрачное ударопрочное заполнение панели;
22. Пружинный амортизатор;
23. Кронштейн крепления к потолку.
Комплектация ворот с панорамным остеклением DoorHan
Полотно из панорамных панелей. В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал.
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает аварийное падение полотна ворот.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает аварийное падение полотна ворот.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Эргономичная ручка позволяет легко и удобно открывать ворота. Технические характеристики панорамных секционных ворот DoorHan
Параметр Значение Примечание Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 0,4 (В) точное значение зависит от размера ворот Безотказность, количество циклов открывания-закрывания, не менее 100 000 / 25 000 Вес полотна ворот, кг/м² 14,5 точное значение зависит от типоразмера панелей, используемых в конструкции ворот Усилие ручного открывания и закрывания, Н, не более 260 Условия эксплуатации секционных ворот DoorHan
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки при открывании и закрывании ворот запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
Документация
Чертежи
ISD02, низкий подъем, расчетные направляющие;
ISD02, низкий подъем, расчетные направляющие, окантовка проема;
ISD02, низкий подъем, расчетные направляющие, формирование проема;
ISD02, низкий подъем, комплекты направляющих RKTN;
ISD02, низкий подъем, комплекты направляющих RKTN, окантовка проема;
ISD02, низкий подъем, комплекты направляющих RKTN, формирование проема;
ISD02, низкий подъем, барабан сзади;
ISD02, низкий подъем, барабан сзади, окантовка проема;
ISD02, низкий подъем, барабан сзади, формирование проема;
ISD02, стандартный подъем;
ISD02, стандартный подъем, окантовка проема;
ISD02, стандартный подъем, формирование проема;
ISD02, стандартный наклонный подъем;
ISD02, стандартный наклонный подъем, окантовка проема;
ISD02, стандартный наклонный подъем, формирование проема;
ISD02, высокий подъем;
ISD02, высокий подъем, окантовка проема;
ISD02, высокий подъем, формирование проема;
ISD02, высокий подъем с двойным изгибом направляющих;
ISD02, высокий подъем с двойным изгибом направляющих, окантовка проема;
ISD02, высокий подъем с двойным изгибом направляющих, формирование проема;
ISD02, высокий подъем, вал снизу;
ISD02, высокий подъем, вал снизу, окантовка проема;
ISD02, высокий подъем, вал снизу, формирование проема;
ISD02, высокий наклонный подъем;
ISD02, высокий наклонный подъем, окантовка проема;
ISD02, высокий наклонный подъем, формирование проема;
ISD02, высокий наклонный подъем, вал снизу;
ISD02, высокий наклонный подъем, вал снизу, окантовка проема;
ISD02, высокий наклонный подъем, вал снизу, формирование проема;
ISD02, вертикальный подъем;
ISD02, вертикальный подъем, окантовка проема;
ISD02, вертикальный подъем, формирование проема;
ISD02, вертикальный подъем, вал снизу;
ISD02, вертикальный подъем, вал снизу, окантовка проема;
ISD02, вертикальный подъем, вал снизу, формирование проема.
Инструкции
Инструкция по монтажу секционных ворот ISD;
Инструкция по монтажу секционных ворот со стандартным и высоким типами подъема.
-
Промышленные секционные ворота ISD ThermalPro
Ворота можно оплатить картами:
Секционные ворота ISD ThermalPro устанавливаются в помещениях, оборудованных холодильными или морозильными установками. Позволяют герметизировать помещение, изолируют пространства с большими перепадами температур, позволяют поддерживать заданный температурный режим, снижают теплопотери. Находят применение на производственных предприятиях пищевой промышленности, складских комплексах и сбытовых организациях. Многообразие типов подъема позволяет обеспечивать замкнутость контура охлаждения на проемах различных конфигураций.

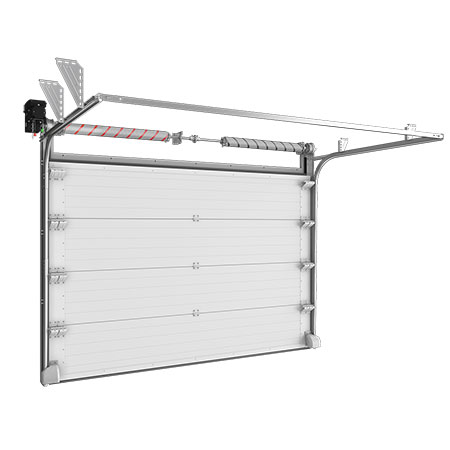

Внешний вид термоворот DoorHan
Параметр Показатель Высота проема, мм от 2 000 до 5 000 Ширина проема, мм от 2 000 до 6 000 Притолока, мм от 150 Пристенки, мм от 120; с опцией обогреваемый контур — от 150 Технические решения и особенности ворот ISD ThermalPro DoorHan
Система обогрева контура проема (опция) представляет собой силовой каркас, выполненный из алюминиевого профиля, внутри которого размещается греющий ПЭН-провод, что позволяет избежать примерзания полотна ворот к проему. Помимо этого, по нижней кромке полотна ворот также пускается греющий кабель. Таким образом получается замкнутый греющий контур по всему периметру проема. Конструкция ISD ThermalPro DoorHan
1. Угловая стойка;
2. Вертикальная направляющая;
3. Вал цилиндрический;
4. Устройство защиты от обрыва пружины;
5. Барабан;
6. П-образный кронштейн;
7. Балансирующий пружинный механизм (торсионная пружина);
8. Муфта соединительная;
9. Внутренний опорный кронштейн;
10. Верхняя опора с держателем ролика;
11. Боковая опора с держателем ролика;
12. Внутренняя петля;
13. Устройство защиты от разрыва троса;
14. Сэндвич-панель 80 мм;
15. Усиливающий дельта-профиль;
16. Нижний профиль и уплотнитель;
17. Уплотнитель боковой;
18. Верхний профиль и уплотнитель;
19. Боковая крышка усиленная для панелей с отверстиями для крепления;
20. Профиль-рама, оснащенный греющим ПЭН проводом (опция);
21. Кронштейны крепления к потолку;
22. Пружинный амортизатор;
23. Дистанционный С-профиль.Комплектация секционных промышленных термоворот DoorHan
Полотно из сэндвич-панели толщиной 80 мм с пенополиуретановым наполнителем высокой плотности. Листы панели термически разделены вставкой энергофлексового уплотнителя, который препятствует промерзанию стыка панелей.
Верхний алюминиевый профиль с терморазделением препятствует образованию конденсата и наледи в верхней части полотна ворот. Верхний уплотнитель сохраняет свою эластичность при отрицательных температурах и обеспечивает надежную герметизацию проема.
Нижний алюминиевый профиль сохраняет терморазделение сэндвич-панели. Двойной уплотнитель нивелирует неровности пола, обеспечивает хорошую герметизацию. Греющий провод устанавливается в нижний уплотнитель при выборе опции «обогреваемый контур проема».
Двойная система уплотнения проема: боковой двухлепестковый уплотнитель установлен между полотном и угловой стойкой, внешний двухлепестковый контур уплотнения — между проемом и щитом. Проем уплотняется четырьмя уплотнителями одновременно, дополнительные воздушные камеры обеспечивают максимально надежную герметизацию.
Системы направляющих из стали толщиной 2 мм — надежное решение, обладающее повышенным запасом прочности.
Пружинный механизм на торсионных пружинах, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. Технические характеристики промышленных секционных ворот DoorHan
Параметр Значение Безотказность, количество циклов открывания-закрывания, не менее 120 000 (для ворот); 25 000 (для торсионного механизма) Усилие ручного открывания и закрывания, Н, не более 260 Вес полотна ворот, кг/м² 17 (точное значение зависит от типоразмера панелей, используемых в конструкции ворот) Напряжение питания, В 220 В, 50 Гц (для контурного обогрева) Приведенное сопротивление теплопередаче, м² *°С/Вт 2,3 — без системы обогрева контура проема;
3,3 — с системой обогрева контура проемаДиапазон рабочих температур, °С ISD TermalPro с обогреваемым контуром — низкотемпературные камеры (до -30 °С) Диапазон рабочих температур, °С ISD TermalPro — среднетемпературные камеры (до -5 °С) Условия эксплуатации ворот DoorHan
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
Документация
Чертежи
ISD ThermalPro, низкий подъем;
ISD ThermalPro, низкий подъем, с опцией «греющий контур»;
ISD ThermalPro, низкий подъем, барабан сзади;
ISD ThermalPro, низкий подъем, барабан сзади, с опцией «греющий контур»;
ISD ThermalPro, стандартный подъем;
ISD ThermalPro, стандартный подъем, с опцией «греющий контур»;
ISD ThermalPro, стандартный наклонный подъем;
ISD ThermalPro, стандартный наклонный подъем, с опцией «греющий контур»;
ISD ThermalPro, высокий подъем;
ISD ThermalPro, высокий подъем, с опцией «греющий контур»;
ISD ThermalPro, высокий подъем с двойным изгибом направляющих;
ISD ThermalPro, высокий подъем с двойным изгибом направляющих, с опцией «греющий контур»;
ISD ThermalPro, высокий подъем, вал снизу;
ISD ThermalPro, высокий подъем, вал снизу, с опцией «греющий контур»;
ISD ThermalPro, высокий наклонный подъем;
ISD ThermalPro, высокий наклонный подъем, с опцией «греющий контур»;
ISD ThermalPro, высокий наклонный подъем, вал снизу;
ISD ThermalPro, высокий наклонный подъем, вал снизу, с опцией «греющий контур»;
ISD ThermalPro, вертикальный подъем;
ISD ThermalPro, вертикальный подъем, с опцией «греющий контур»;
ISD ThermalPro, вертикальный подъем, вал снизу;
ISD ThermalPro, вертикальный подъем, вал снизу, с опцией «греющий контур»;
Инструкции
Инструкция по монтажу секционных ворот ISD THERMALPRO;
Инструкция по монтажу секционных ворот со стандартным и высоким типами подъема.
-
Промышленные скоростные секционные ворота с торсионным механизмом ISD01-Parking
Ворота можно оплатить картами:
Секционные ворота серии ISD01 Parking совмещают в себе лучшие качества секционных и скоростных спиральных ворот. Высокая скорость открытия ворот определяет их применимость - предназначены для установки в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.
Внешний вид скоростных секционных ворот ISD01-Parking
Параметр Показатель Высота проема, мм от 2 000 до 3 700 Ширина проема, мм от 2 000 до 6 000 Притолока, мм от 430 Пристенки, мм от 150, со стороны установки привода - от 230 Технические решения и особенности скоростных секционных ворот ISD01-Parking
Конструкция скоростных секционных ворот ISD01-Parking DoorHan
1. Вертикальная направляющая;
2. Горизонтальная направляющая;
3. Изгиб;
4. С-профиль;
5. Пружинный амортизатор;
6. Балансирующий пружинный механизм (торсионная пружина);
7. Полотно ворот в сборе с фурнитурой;
8. Электропривод;
9. Блок управления;
10. Датчик концевого положения;
11. Защитный кожух передаточной цепи;
12. Кронштейны крепления к потолку.Комплектация скоростных секционных ворот ISD01-Parking
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм.
Комплект направляющих и угловых стоек.
Торсионный механизм рассчитан на 100 000 циклов.
Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Блок управления и электропривод, оснащенный системой аварийной разблокировки. Технические характеристики скоростных секционных ворот ISD01-Parking DoorHan
Параметр Значение Скорость открывания, м/с 1,0 Скорость закрывания, м/с 0,8 Уровень теплоизоляции, Вт / м² *°С 0,76 Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS3 Ресурс, циклов (Ворота) 1 000 000 Ресурс, циклов (Торсионный механизм) 100 000 Условия эксплуатации ворот DoorHan
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
7. Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.
-
Варианты дизайна лицевых панелей секционных промышленных ворот DoorHan
Доска
Горизонтальная полоса
Широкая центральная полоса
Волна
Горизонтальная полоса (внутренняя сторона панели)Типы поверхностей панелей гаражных ворот
Под дерево (внешняя)
Stucco (внутренняя)Цвета лицевых поверхностей панелей
RAL 9003 белый
RAL 9006 серебристый
RAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 7016 антрацит
RAL 7016 («мороз», наценка)
RAL 3000 красный
RAL 3005 бордовый
RAL 8017 коричнево-красный
RAL 8017 («мороз», наценка)
Золотой дуб
Венге
Нестандартный цвет по карте RAL (наценка)Особенности дизайна секционных промышленных термоворот ISD ThermalPro
Дизайн панелей - гладкий
Гладкая (внешняя)Гладкая (внутренняя)RAL 9003 белыйОсобенности дизайна скоростных секционных ворот ISD01-Parking
Дизайн панелей - ВолнаЦвета панелей - RAL 9003 белыйЦвета панелей - RAL 9006 серебристый -
Дополнительные опции гаражных ворот ДорХан
Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.
Специальная конструкция окон (размером 627 х 327 или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции. -
Монтаж промышленных секционных ворот для гаража DoorHan
Подготовка проема для монтажа промышленных секционных ворот
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм (с торсионным механизмом)/от 100 мм (с пружинами растяжения);
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.Способы монтажа секционных ворот
Промышленные секционные ворота
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. Пристенки — от 120 мм, с опцией обогреваемого контура — от 150 мм. Секционные ворота серии ISD01 Parking
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. -
Низкий подъем, барабан спереди
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700) B, мм Ширина проема B A, мм Высота угловой стойки H + 110 Ab, мм Высота оси вала и барабана ≥ A + 59 A1, мм Высота вертикальной направляющей А - 543 A2, мм Высота горизонтальной направляющей А - 106 E, мм Длина горизонтальных направляющих Н + 300 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении до 190 — без потолочного привода, ширина проема до 4 500; до 235 — без потолочного привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 160 B, мм Ширина проема B A, мм Высота угловой стойки H + 54 Ab, мм Высота оси вала и барабана ≥ A + 59 A1, мм Высота вертикальной направляющей А - 552 A2, мм Высота горизонтальной направляющей А - 115 E, мм Длина горизонтальных направляющих Н + 440 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении до 245 — без потолочно привода, ширина проема до 4 500; до 300 — без потлочного привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500 Низкий подъем, барабан сзади
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 150; ≥ 160 (с потолочным приводом) B, мм Ширина проема B A, мм Высота угловой стойки при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60 Ab, мм Высота оси вала и барабана при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 A1, мм Высота вертикальной направляющей А - 543 A2, мм Высота горизонтальной направляющей А - 106 E, мм Длина горизонтальных направляющих Н + 510 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении 240 (без привода); 40...60 (с потолочным приводом) Стандартный наклонный подъем
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки > 500 B, мм Ширина проема B A, мм Высота угловой стойки H + 250…985 Ab, мм Высота оси вала и барабана А + 86/97 A1, мм Высота вертикальной направляющей Н - 300 E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°) Q, мм Зона расположения привода на вал 300 Высокий подъем
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 660 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема по умолчанию h - 330 A, мм Высота угловой стойки H + HL Ab, мм Высота оси вала и барабана A + 86/97 A1, мм Высота вертикальной направляющей А - 580 A2, мм Высота горизонтальной направляющей А - 53 E, мм Длина горизонтальных направляющих H - НL + 470...600 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 Q, мм Зона расположения привода на вал 300 Высокий подъем, барабан снизу
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥1 600 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема 1 330 ≤ HL ≤ h - 150 A, мм Высота угловой стойки H + HL Ab, мм Высота оси вала и барабана H + 400...600 + 280 A1, мм Высота вертикальной направляющей А - 580 A2, мм Высота горизонтальной направляющей А - 53 E, мм Длина горизонтальных направляющих H - НL + 470...600 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство ≥ 300 Q, мм Зона расположения привода на вал ≥ 500 Наклонный высокий подъем
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 660 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема 330 A, мм Высота угловой стойки H + HL + 15...749 Ab, мм Высота оси вала и барабана ≤ А + 86/97 A1, мм Высота вертикальной направляющей Н + HL - 330...580 E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°) Q, мм Зона расположения привода на вал 300 Наклонный высокий подъем, барабан снизу
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 1 600 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема ≥ 1 330 A, мм Высота угловой стойки H + HL + 15...749 Ab, мм Высота оси вала и барабана > H + 680 A1, мм Высота вертикальной направляющей Н + HL - 330...580 E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 300 min α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°) Q, мм Зона расположения привода на вал ≥ 650 Вертикальный подъем
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки > Н + 500 B, мм Ширина проема B A, мм Высота угловой стойки 2H + 120 Ab, мм Высота оси вала и барабана A + 166 S, мм Минимальное боковое пространство 120 Q, мм Зона расположения привода на вал 300 Вертикальный подъем, барабан снизу
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки > H + 120 B, мм Ширина проема B A, мм Высота угловой стойки 2H + 120 Ab, мм Высота оси вала и барабана H + 680 S, мм Минимальное боковое пространство 500 min Q, мм Зона расположения привода на вал ≥ 650 Стандартный подъем
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки R381: ≥ 420; R305: ≥ 350 B, мм Ширина проема B A, мм Высота угловой стойки R381: H + 235; R305: H + 165 Ab, мм Высота оси вала и барабана A + 97 A1, мм Высота вертикальной направляющей R381: A — 580; R305: A — 490 A2, мм Высота горизонтальной направляющей А - 110 E, мм Длина горизонтальных направляющих R381: H + 200; R305: H + 250 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 060 Q, мм Зона расположения привода на вал 300 ISD01 Parking
Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 430 B, мм Ширина проема B A, мм Высота угловой стойки H + 275 A1, мм Высота вертикальной направляющей H - 215 Ab, мм Высота оси вала и барабана H + 341 A2, мм Высота горизонтальной направляющей H + 215 E, мм Длина горизонтальных направляющих H + 660 Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 150 Q, мм Зона расположения привода на вал 230
