Рольставни

Рольставни

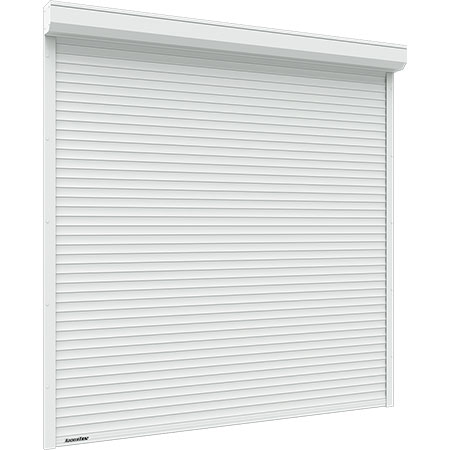

  • Рольставни оконные и витринные производства DoorHan

    Рольставни соответствуют российским и европейским нормам качества и безопасности, а также адаптированы для эксплуатации в различных климатических условиях. Рольставни используются для защиты проемов от взлома и неблагоприятных погодных условий, создают комфорт в помещениях за счет повышения тепло- и звукоизоляции. Все комплектующие для рольставен DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции роллет DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.

    Высота проема для установки рольставень составляет от 500 мм до 5 500 мм, ширина от 400 мм до 4 000 мм. Пристенки от 46 мм (накладной монтаж). Притолока от 127 мм (накладной монтаж). Максимальная площадь полотна зависит от выбора порофилей и составляет от 2,7 м² до 15 м².

    Внешний вид

    Внешний вид рольставень
    Внешний вид рольставень

    Технические решения и особенности рольставень ДорХан

    Технические решения и особенности рольставень DoorHan
    Технические решения и особенности рольставень DoorHan
    Технические решения и особенности рольставень DoorHan
    Технические решения и особенности рольставень DoorHan

    Конструкция рольставень

    Конструкция рольставень
    1. Крышка боковая;
    2. Суппорт подшипника;
    3. Направляющее устройство;
    3a. Ролик направляющий;
    4. Подшипник;
    5. Капсула универсальная;
    6. Вал октагональный;
    7. Кольцо ригельное;
    8. Короб защитный;
    9. Замок автоматический;
    10. Электропривод внутривальный;
    11. Пластина крепления привода;
    12. Направляющий профиль;
    13. Заглушка;
    14. Замок боковой;
    15. Профиль концевой;
    16. Профиль (полотно);
    17. Выключатель с ключом;
    18. Выключатель клавишный.

    Комплектация рольставень DoorHan

    Короб в сборе Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.
    Полотно в сборе Полотно в сборе. Полотно из пенозаполненного или экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.
    Концевой профиль Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
    Комплект направляющих профилей с уплотнителем Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
    Ручной или автоматический привод. Ручной или автоматический привод.
    Коробка с комплектацией. Коробка с комплектацией.

    Технические характеристики рольставень DoorHan

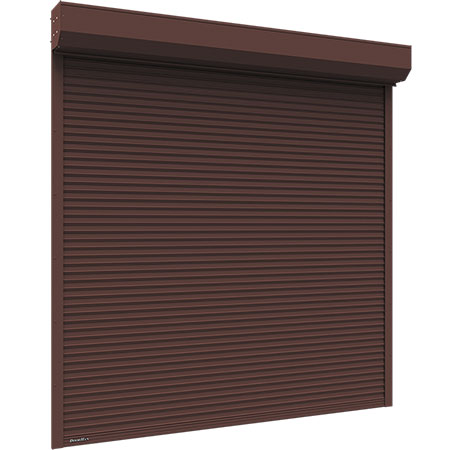

    Параметр\Профиль RH41N RH45N RH58N RH45PN RHE56M RHE56GM RHS52 RHS22
    Материал алюминий, пена алюминий, пена алюминий, пена алюминий, пена алюминий алюминий оцинкованная сталь толщиной 0,6 мм Оцинкованная сталь толщиной 0,3 мм
    Вес профиля, кг/(п/м) 0,077 0,086 0,128 0,075 0,46 0,34 0,51 0,1
    Вес профиля, кг/м² 1,85 1,9 2,20 1,65 8,2 6,12 9,8 4,54
    Количество ламелей на 1 м высоты полотна, шт. 24 22 17 22 18 18 19 46
    Максимальная ширина полотна, м 3,05 3,05 3.5 3,05 3,5 3,5 4 1,4
    Максимальная площадь полотна, м² 7 7 12 7 15 15 14 2,7

    Условия эксплуатации рольставень DoorHan

    Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.
    1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в ГК DoorHan.
    2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.
    3. Рольставни должны открываться плавно без рывков и толчков.
    4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
    5. Не прилагайте для открытия рольставен усилие более 100 Н.
    6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).
    7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
    8. В случае использования карданного привода, при вращении вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.
    9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
    10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
    11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.
    12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
    13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
    14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
    15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
    16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
    17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
    18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
    19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

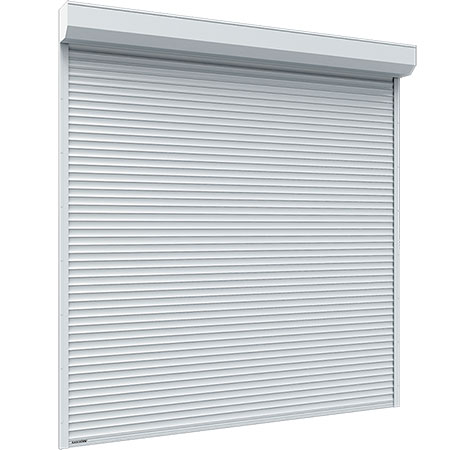

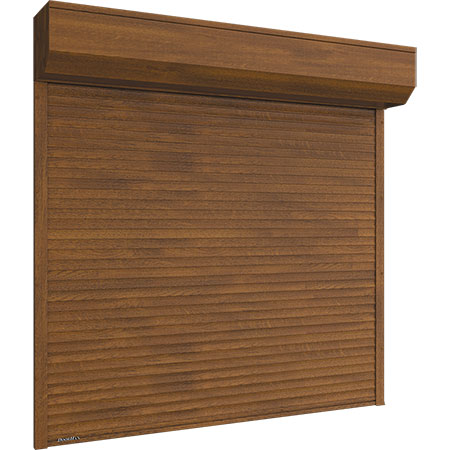

  • Рольставни взломостойкие производства DoorHan

    Рольставни соответствуют российским и европейским нормам качества и безопасности, а также адаптированы для эксплуатации в различных климатических условиях. Рольставни используются для защиты проемов от взлома и неблагоприятных погодных условий, создают комфорт в помещениях за счет повышения тепло- и звукоизоляции. Все комплектующие для рольставен DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции роллет DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.

    Высота проема для установки рольставень составляет от 500 мм до 5 000 мм, ширина от 400 мм до 5 000 мм. Пристенки от 53 мм (накладной монтаж). Притолока от 137 мм (накладной монтаж). Максимальная площадь полотна зависит от выбора порофилей и составляет от 9 м² до 14 м².

    Внешний вид

    Внешний вид рольставень
    Внешний вид рольставень

    Технические решения и особенности рольставень ДорХан

    Технические решения и особенности рольставень DoorHan
    Технические решения и особенности рольставень DoorHan
    Технические решения и особенности рольставень DoorHan
    Технические решения и особенности рольставень DoorHan

    Конструкция рольставень

    Конструкция рольставень
    1. Крышка боковая;
    2. Суппорт подшипника;
    3. Направляющее устройство;
    3a. Ролик направляющий;
    4. Подшипник;
    5. Капсула универсальная;
    6. Вал октагональный;
    7. Кольцо ригельное;
    8. Короб защитный;
    9. Замок автоматический;
    10. Электропривод внутривальный;
    11. Пластина крепления привода;
    12. Направляющий профиль;
    13. Заглушка;
    14. Замок боковой;
    15. Профиль концевой;
    16. Профиль (полотно);
    17. Выключатель с ключом;
    18. Выключатель клавишный.

    Комплектация рольставень DoorHan

    Короб в сборе Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.
    Полотно в сборе Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.
    Концевой профиль Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
    Комплект направляющих профилей с уплотнителем Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
    Ручной или автоматический привод. Ручной или автоматический привод.
    Коробка с комплектацией. Коробка с комплектацией.

    Технические характеристики рольставень DoorHan

    Параметр\Профиль RHE45M RHE58M RHE45
    Материал алюминий алюминий алюминий
    Вес профиля, кг/(п/м) 0,227 0,319 0,242
    Вес профиля, кг/м² 4,5 5,5 5,32
    Количество ламелей на 1 м высоты полотна, шт. 22 17 22
    Максимальная ширина полотна, м 4 5 2.65
    Максимальная площадь полотна, м² 9 14 9

    Условия эксплуатации рольставень DoorHan

    Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.
    1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в ГК DoorHan.
    2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.
    3. Рольставни должны открываться плавно без рывков и толчков.
    4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
    5. Не прилагайте для открытия рольставен усилие более 100 Н.
    6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).
    7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
    8. В случае использования карданного привода, при вращении вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.
    9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
    10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
    11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.
    12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
    13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
    14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
    15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
    16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
    17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
    18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
    19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.
  • Варианты профилей

    RH41N RH41N
    RH45N RH45N

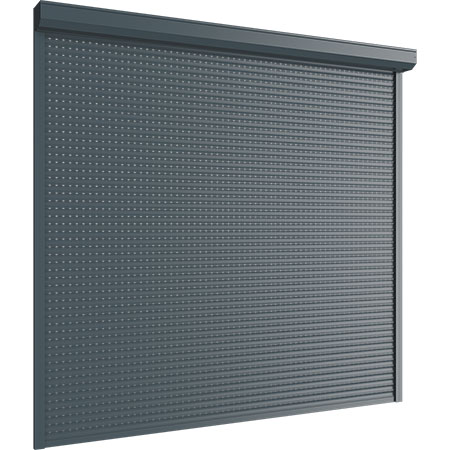

    RH45PN RH45PN

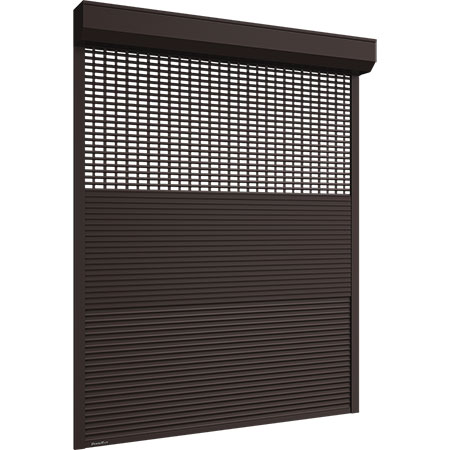

    RHE56M / RHE56GM RHE56M / RHE56GM
    RHS52 RHS52
    RHS22 RHS22

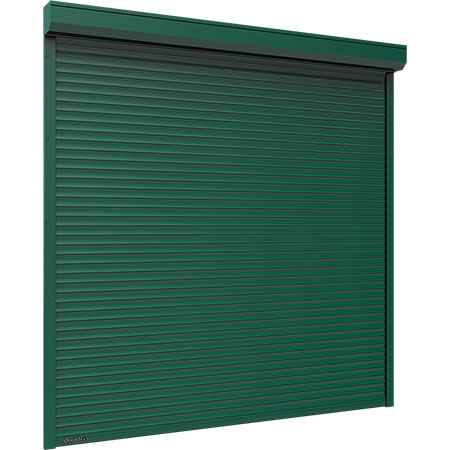

    RHE45M RHE45M
    RHE58M RHE58M
    RHE45 RHE45

    Цветовая гамма рольставень

    Стандартные цвета

    RAL 9003 белыйRAL 9003 белый
    RAL 8014 коричневыйRAL 8014 коричневый
    RAL 1014 бежевыйRAL 1014 бежевый
    RAL 6005 зеленыйRAL 6005 зеленый
    RAL 5005 синийRAL 5005 синий
    RAL 3005 бордовыйRAL 3005 бордовый
    RAL 9006 серебристыйRAL 9006 серебристый
    RAL 7004 серыйRAL 7004 серый
    Неокрашенный (оцинкованный)Неокрашенный (оцинкованный)
    Золотой дубЗолотой дуб
    Тёмный орехТёмный орех

    Дополнительные цвета

    Желтый нарцисс (RAL 1007) Желтый нарцисс (RAL 1007)
    Слоновая кость (RAL 1015) Слоновая кость (RAL 1015)
    Желтый шафран (RAL 1017) Желтый шафран (RAL 1017)
    Серый бежевый (RAL 1019) Серый бежевый (RAL 1019)
    Красный рубин (RAL 3004) Красный рубин (RAL 3004)
    Красный насыщенный (RAL 3020) Красный насыщенный (RAL 3020)
    Синяя сталь (RAL 5011) Синяя сталь (RAL 5011)
    Зеленая ель (RAL 6009) Зеленая ель (RAL 6009)
    Серый антрацит (RAL 7016)Серый антрацит (RAL 7016)
    Серый графит (RAL 7035) Серый графит (RAL 7035)
    Коричневый шоколад (RAL 8017)Коричневый шоколад (RAL 8017)
    Серо-коричневый (RAL 8019 Серо-коричневый (RAL 8019
    Черный темный (RAL 9005) Черный темный (RAL 9005)
  • Дополнительная комплектация рольставень

    Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения
    Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа
    Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет
    Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan
    Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan
    Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами
    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
    Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами
     GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода
    Пульт T5 для управления 5 роллетами Пульт T5 для управления 5 роллетами
    Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами
    Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами
    Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника
  • Монтаж рольставень DoorHan

    Подготовка проема для монтажа

    Подготовка проема для монтажа
    Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h1 — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.

    Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
    При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

    Требования к строительному объекту
    Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

    Способы монтажа

    Накладной монтаж
    Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
    Встроенный монтаж
    Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке короба, двери и окна должны открываться в сторону, противоположную его установке.
    Встроенный монтаж
    Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
    Скрытый монтаж короба
    Скрытый монтаж короба. Для скрытого монтажа нужна специальная выемка в верхней части проема. Ее выполняют при строительстве или реконструкции здания, изначально закладывая в проект. Скрытый способ установки позволяет расположить рольставни внутри проема и в открытом виде они не препятствуют открыванию окон в любую сторону.

    Стандартные конструктивные решения

    Рольставни с ручным ленточным, шнуровым или кордовым приводом Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.
    Рольставни с ручным воротковым приводом Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.
    Рольставни с пружинно-инерционным механизмом Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.
