Привод SECTIONAL-1200 для бытовых секционных ворот

  • Приводы для бытовых секционных ворот DoorHan

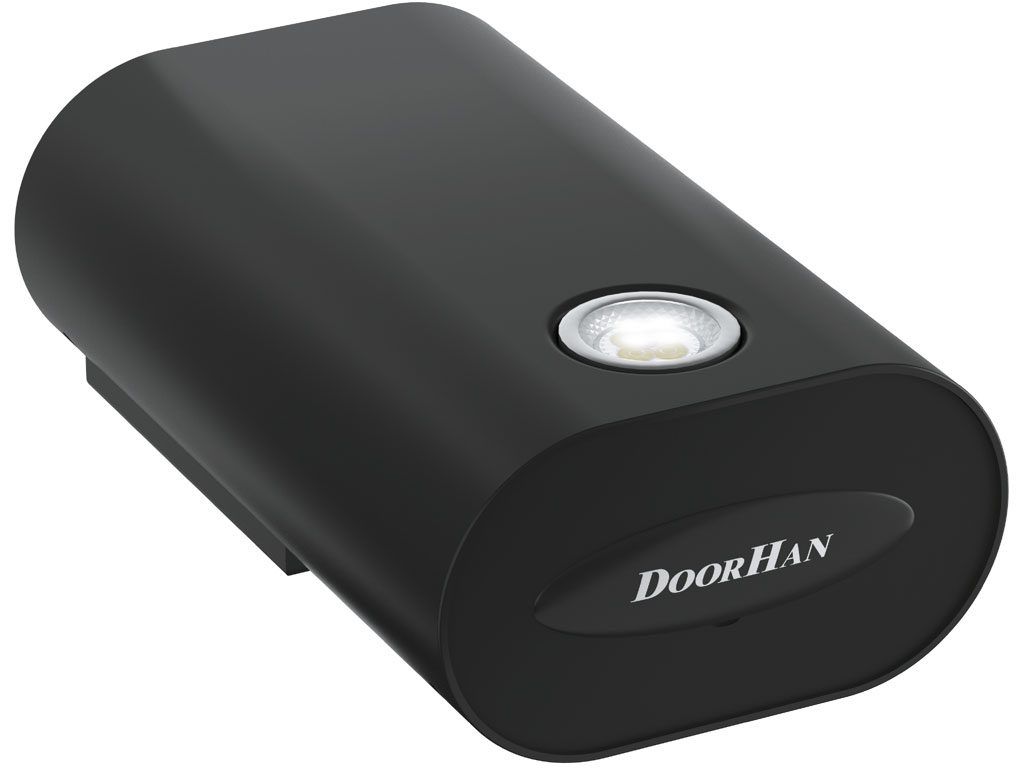

    Привод SECTIONAL-1200 для бытовых секционных ворот

    Электромеханический привод цепного типа SECTIONAL-1200 предназначен для автоматизации бытовых секционных ворот и небольших промышленных секционных ворот с низким и стандартным типами подъема и массой полотна до 220 кг.

    Зона применения

    • Частные домовладения
      Автоматизация гаражных бытовых секционных ворот с низким и стандартным типами подъема.
    • Паркинги
      Автоматизация ворот, ограничивающих доступ на парковочное пространство с малой интенсивностью использования.
    • Складские комплексы
      Автоматизация ворот, перекрывающих проемы зон погрузочно-разгрузочных работ.

    Преимущества

    • Дистанционное управление
      В комплекте с приводом поставляется 4-канальный пульт, который позволяет управлять приводом дистанционно.
    • Встроенная лампа освещения
      Встроенная лампа освещения обеспечивает безопасность при въезде в помещение.
    • Батарея резервного питания
      Возможность подключения батареи резервного питания позволяет открывать и закрывать ворота даже при отсутствии электричества.
    • Встроенный приемник
      В плату встроен приемник с несущей частотой 433 МГц, в который можно прописать до 60 пультов дистанционного управления.
    • Длительный ресурс эксплуатации
      Звездочка цепной передачи выполнена из высококачественного металла и имеет неограниченный ресурс эксплуатации.

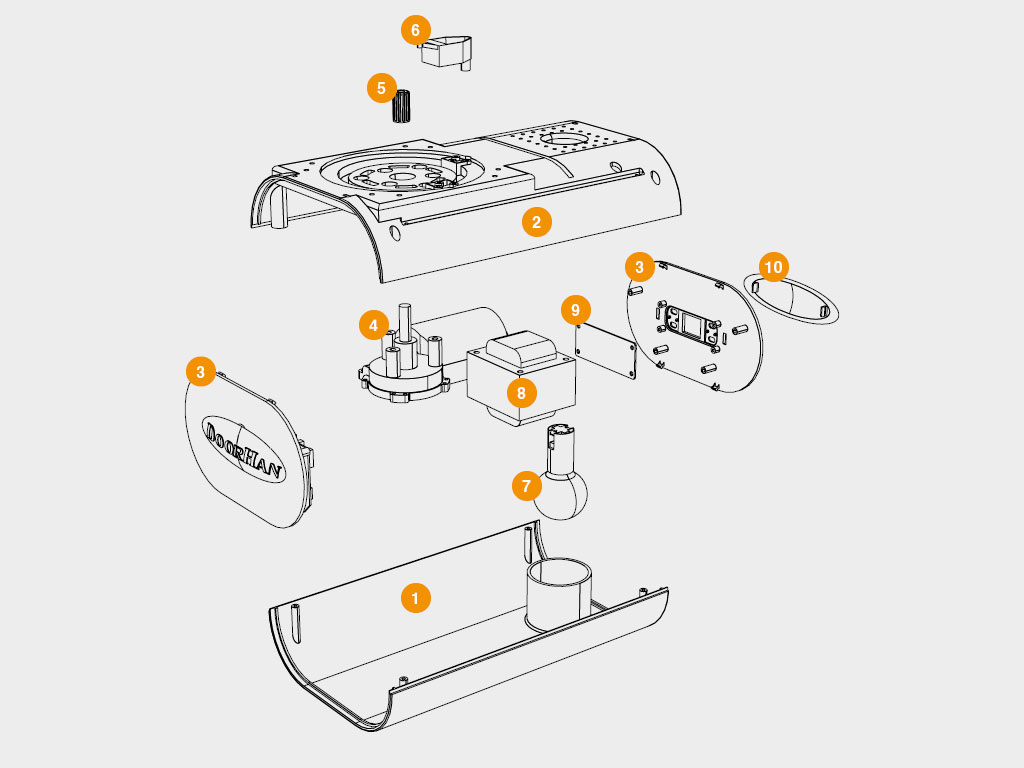

    Конструкция

    Конструкция
    1. Крышка корпуса нижняя;
    2. Крышка корпуса верхняя;
    3. Панельная крышка с блоком управления;
    4. Мотор-редуктор;
    5. Втулка;
    6. Микровыключатель;
    7. Лампа освещения;
    8. Трансформатор;
    9. Плата управления;
    10. Защитная крышка.

    Технические характеристики

    Параметр Значение Примечание
    Максимальный вес полотна ворот, кг 220
    Напряжение питания, В 220–240
    Максимальное усилие, Н 1 200
    Двигатель, В 24 DС
    Диапазон рабочих температур, °С -20...+55
    Скорость открывания проёма ворот, м/мин 6
    Класс защиты IP IP20
    Интенсивность использования, % 50 % При температуре 20 °С

    Условия эксплуатации

    1. Перед установкой привода нужно убедиться в том, что ворота сбалансированы и работают плавно.
    2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
    3. Не устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
    4. Максимальное усилие должно составлять не более 20 кг.
    5. Рекомендуется использовать аксессуары только компании DoorHan во избежание поломок привода.
    6. Не оставлять электродвигатель в расцепленном состоянии.
    7. Не использовать привод, если необходим ремонт или регулировка.
    8. Убедиться в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
    9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
    10. Не позволять детям пользоваться приводом и комплектующими.
    11. Не вносить изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

    Документация

    Чертежи

    Чертеж габаритный.

    Паспорта и сертификаты

    Декларация соответствия;
    Сервисная книжка.

    Инструкции

    Руководство по монтажу и эксплуатации привода SECTIONAL-1200;
    Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики.

  • Дизайн

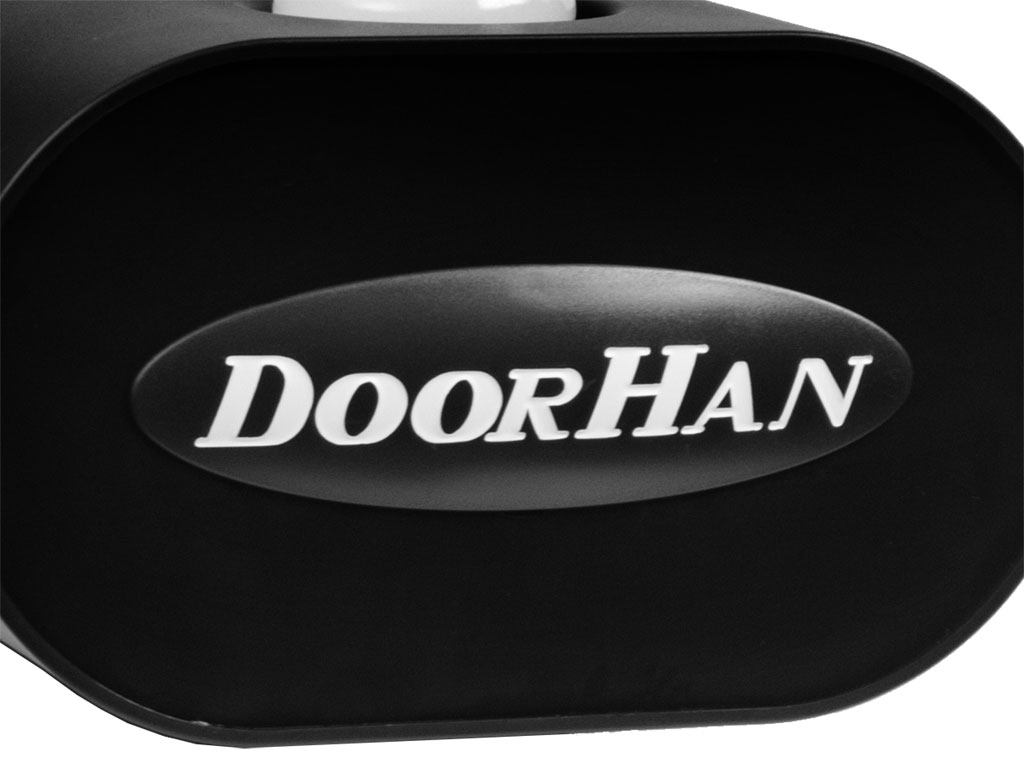

    Декоративная панельДекоративная панель

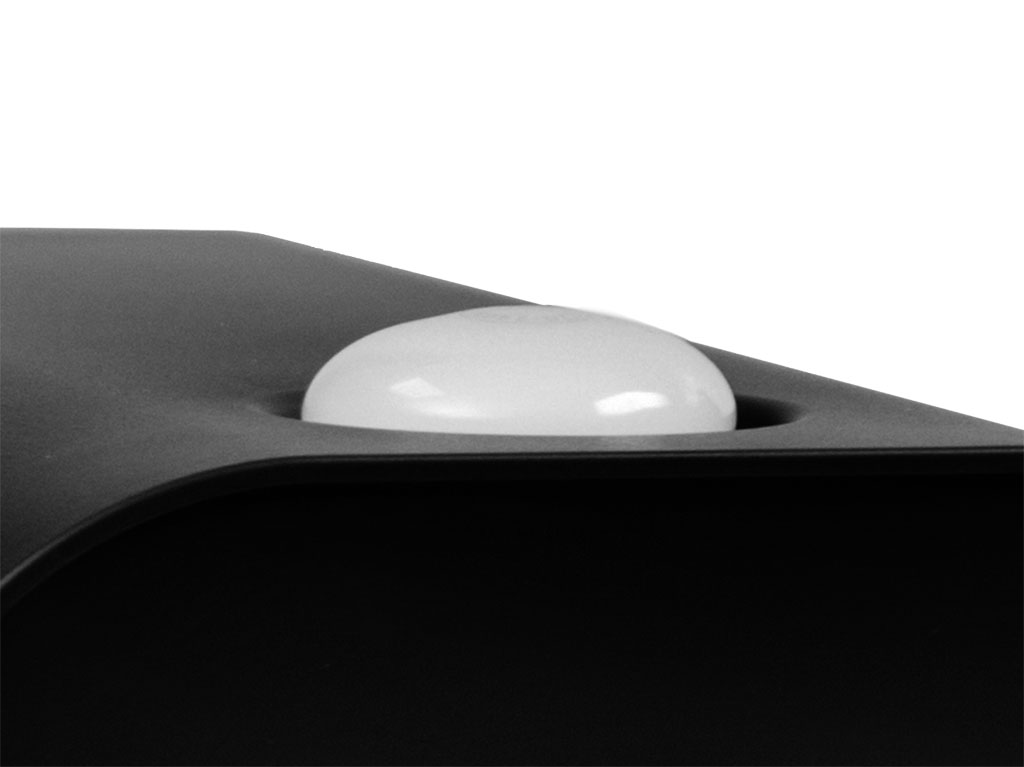

    Лампа освещенияЛампа освещения

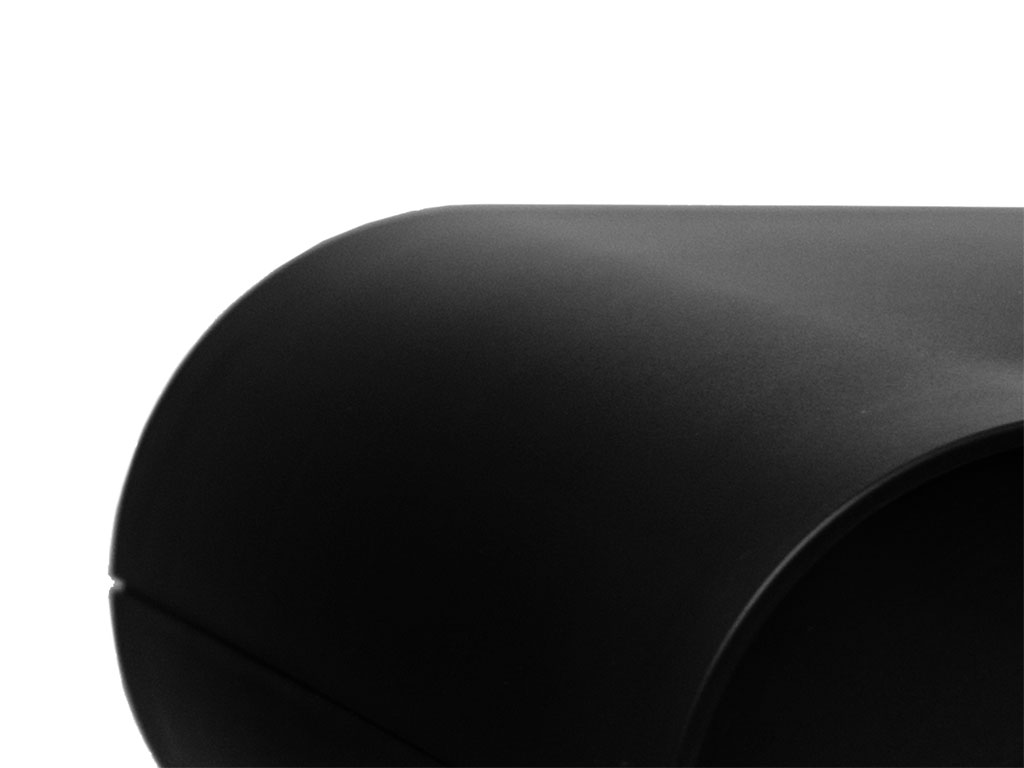

    Обтекаемый корпусОбтекаемый корпус

  • Комплектация

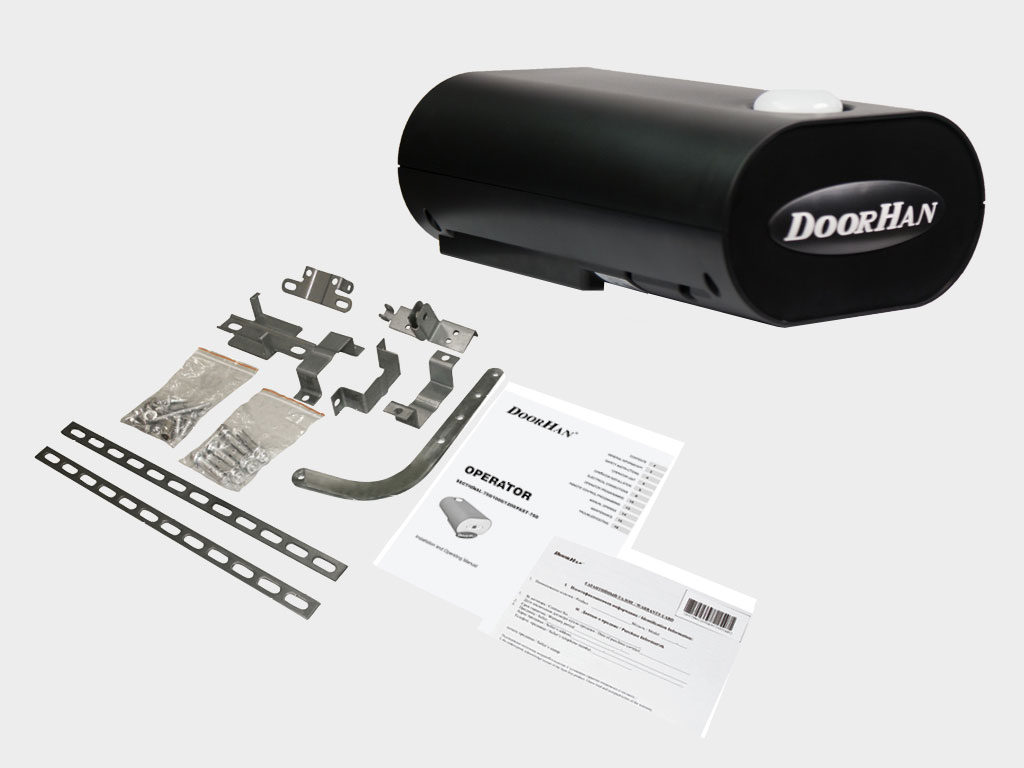

    Базовая комплектация

    Электропривод, пульт управления TRANSMITTER 4, изогнутая тяга, комплект кронштейнов крепления.

    Дополнительная комплектация

    Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
    Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
    WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
    GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
    Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.
    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
    Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
    Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
    Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
    Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
    Пневматическая кромка безопасности DH-SENSOR-KIT для обеспечения безопасности использования секционных автоматических ворот.
    Цепная направляющая серии SK.
    Внешний расцепитель LOCK для открывания гаражных секционных ворот в случае отключения электроэнергии. Необходим при отсутствии врезной калитки или другого дополнительного входа в помещение.
    Внешний расцепитель LOCK-N для открывания ворот в случае отключения электроэнергии. Незаменим при отсутствии врезной калитки или другого дополнительного входа в помещение.
    Внешний расцепитель LOCK-MINI для открывания ворот в случае отключения электроэнергии. Незаменим при отсутствии врезной калитки или другого дополнительного входа в помещение.

  • Монтаж

    Способы монтажа

    Нa направляющую к потолку. Каретка с прямой и изогнутой тягой крепится кронштейном к полотну ворот. Нa направляющую к потолку. Каретка с прямой и изогнутой тягой крепится кронштейном к полотну ворот.
    Привод можно крепить под углом 90°. Следует переставить микровыключатель в специальное место. Привод можно крепить под углом 90°. Следует переставить микровыключатель в специальное место.
