Приводы для бытовых секционных ворот DoorHan

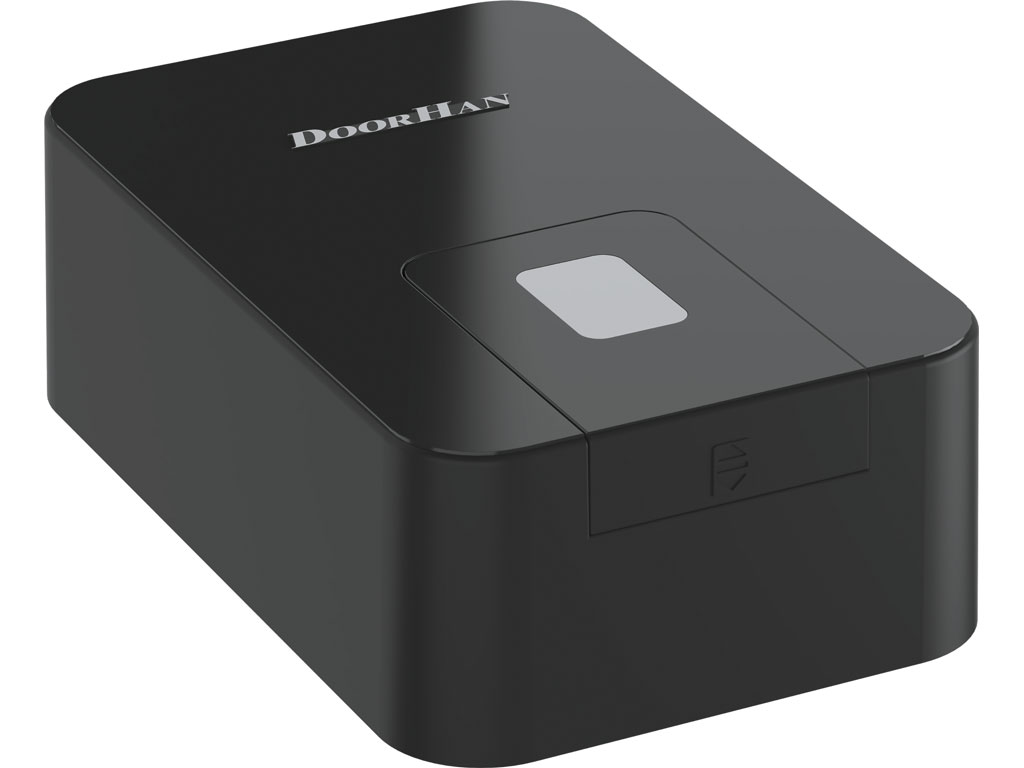

Электромеханический привод цепного типа SECTIONAL-800PRO предназначен для автоматизации бытовых секционных ворот с низким и стандартным типами подъема и массой полотна до 150 кг, а SECTIONAL-1000PRO – для автоматизации ворот с массой полотна до 180 кг.
Зона применения
Преимущества

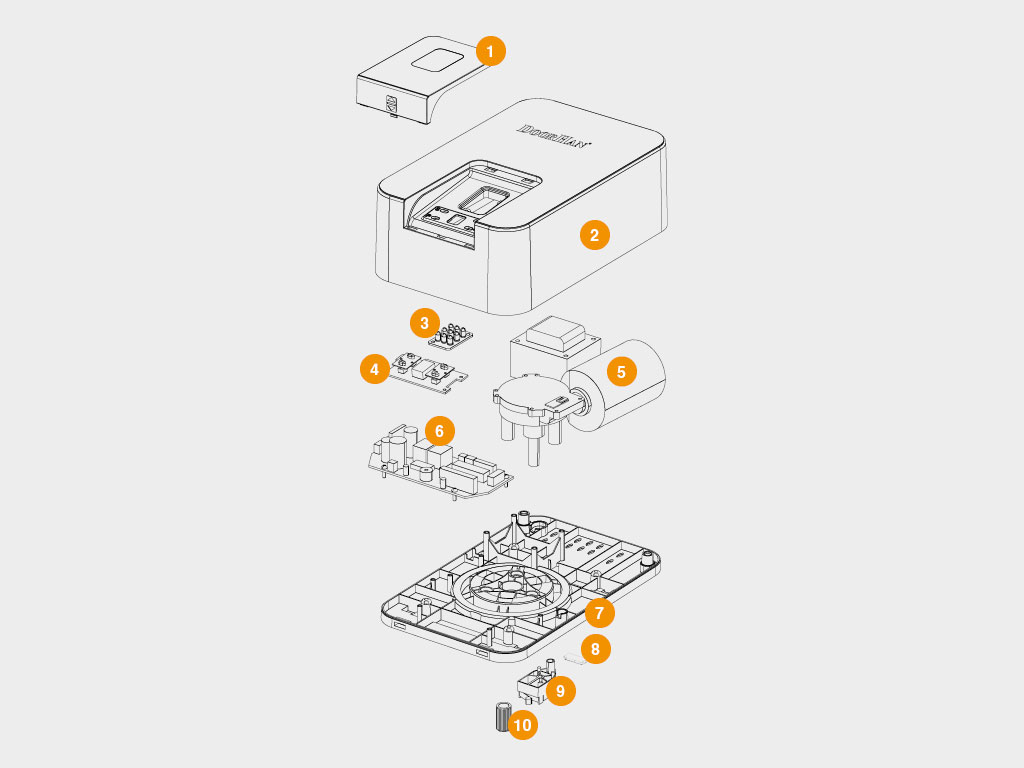

Конструкция
1. Крышка дисплея;
2. Крышка корпуса;
3. Светодиодная лампа;
4. Дисплей;
5. Мотор-редуктор;
6. Блок управления;
7. Корпус;
8. Заглушка клемм для подключения аксессуаров;
9. Микровыключатель референтной точки;
10. Шлицевая втулка.Технические характеристики
Параметр Значение Примечание Максимальный вес полотна ворот, кг 150/180 Напряжение питания, В 220–240 Режим ожидания, Вт 6 Усилие, Н 800/1 000 Электродвигатель Пошаговый (импульсный) Двигатель, В 24В DC Скорость открывания проёма ворот, м/мин 6 Диапазон рабочих температур, °С -20...+55 Предохранители Питание 2,5 А Передача движения Цепь/ремень Класс защиты IP IP20 Условия эксплуатации
1. Перед установкой привода нужно убедиться в том, что ворота сбалансированы и работают плавно. 2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Максимальное усилие должно составлять не более 20 кг.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Запрещается позволять детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
Документация
Чертежи
Основные параметры для установки привода SECTIONAL-800PRO/1000PRO.Паспорта и сертификаты
Декларация соответствия приводов SECTIONAL;
Сервисная книжка.Инструкции
Руководство по монтажу и эксплуатации привода SECTIONAL-800/1000PRO;
Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики. -
-
Дизайн

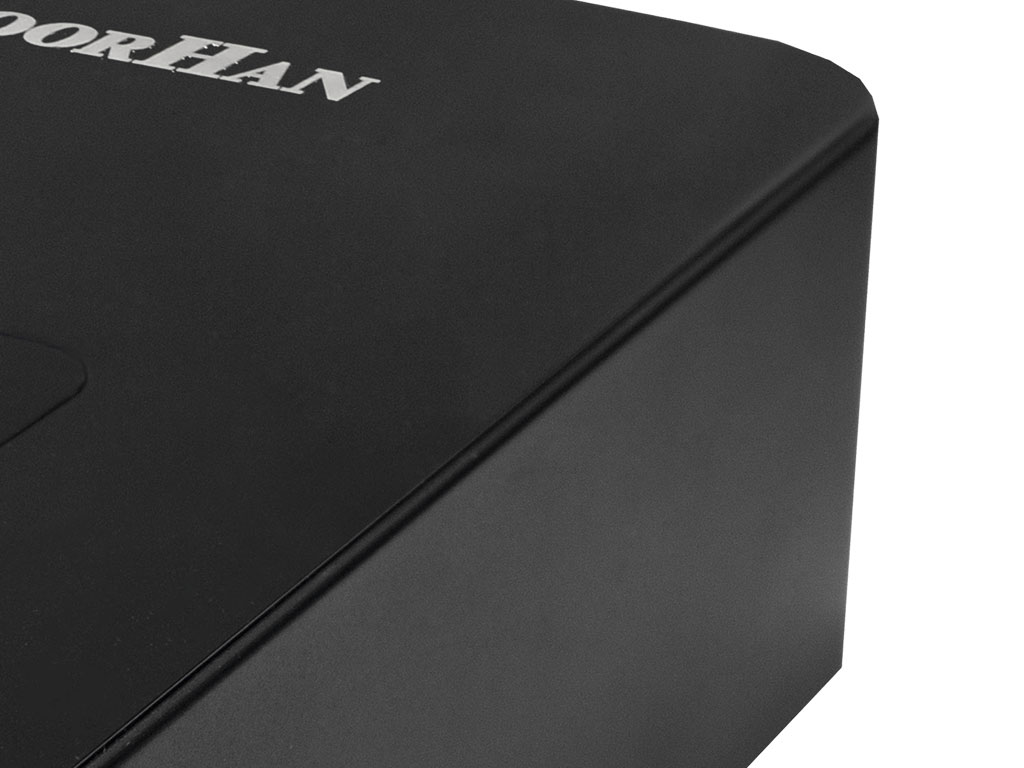

Ударопрочный ABS-пластик

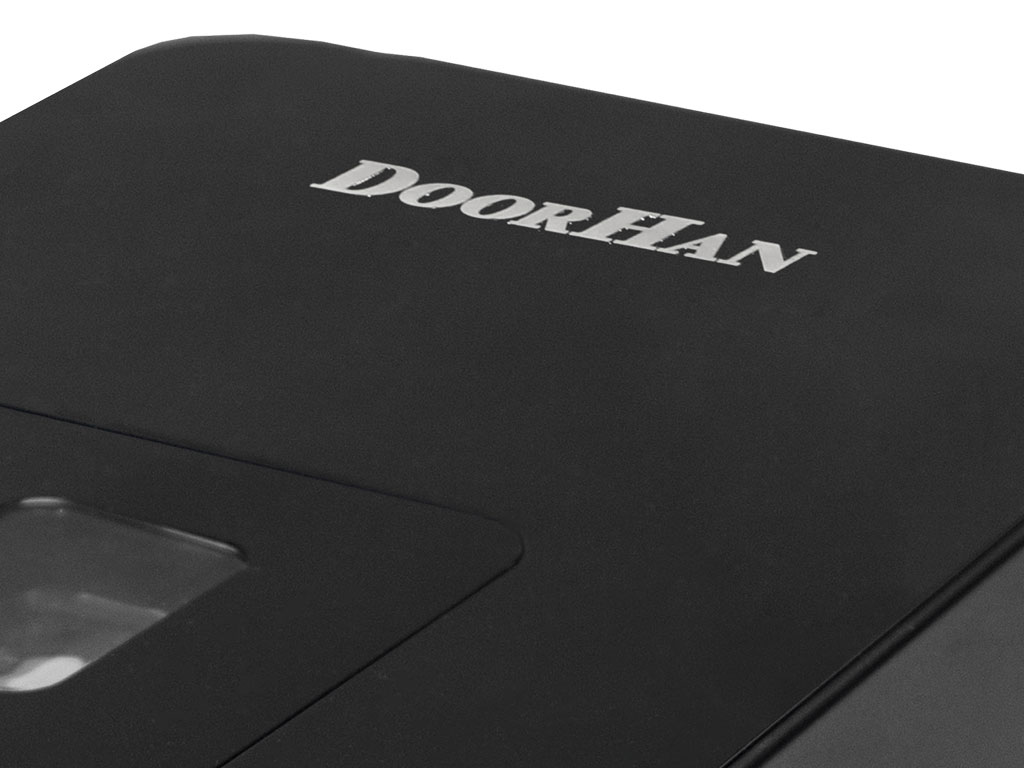

Металлический логотип

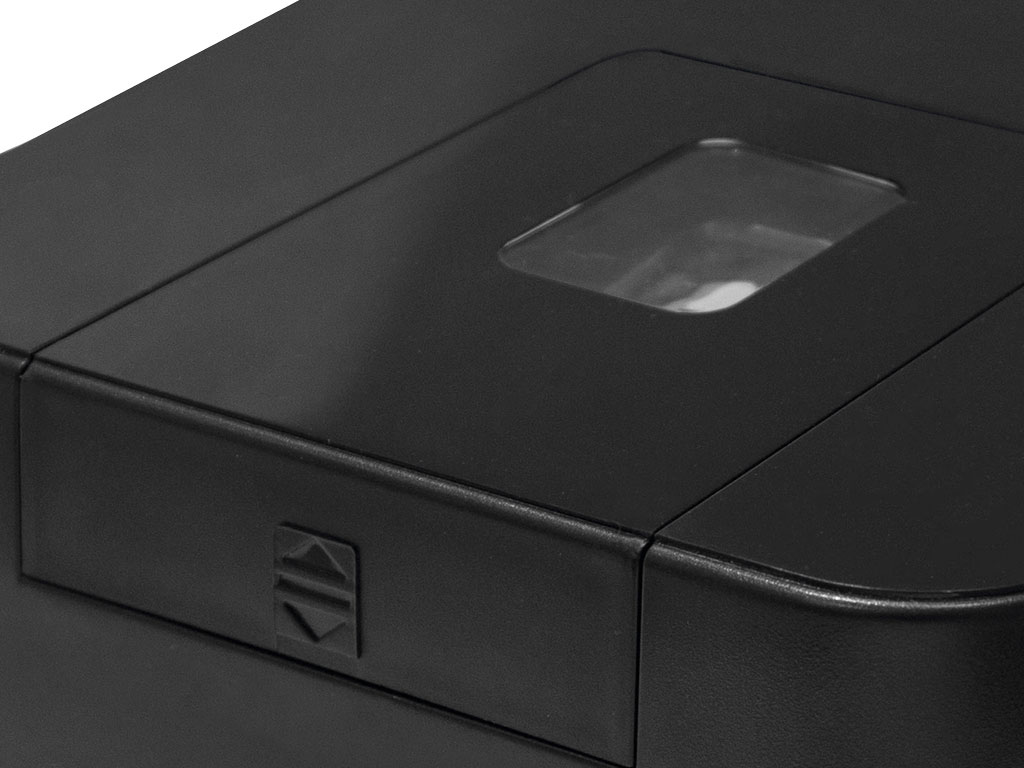

Плафон освещения -
Комплектация
Базовая комплектация

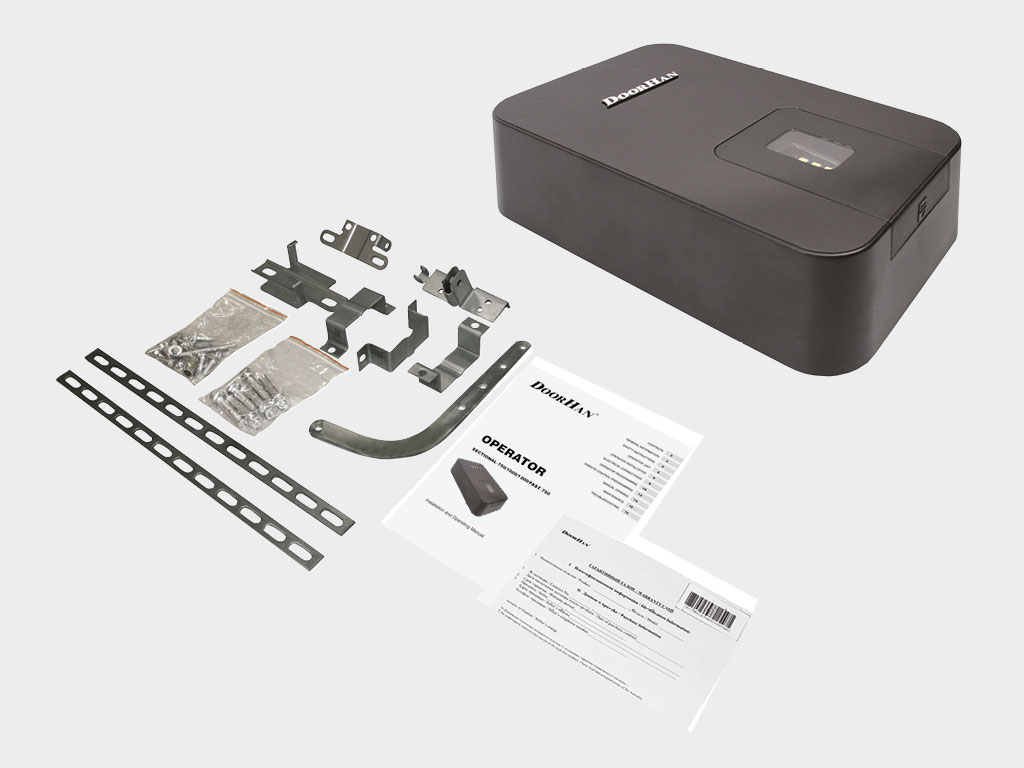

Привод, тяга изогнутая, пульт TRANSMITTER 2-PRO-BLACK, набор кронштейнов, набор метизов, инструкция по эксплуатации.Дополнительная комплектация
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.
Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Пневматическая кромка безопасности DH-SENSOR-KIT для обеспечения безопасности использования секционных автоматических ворот.
Направляющая рейка серии SK с цепной передачей / PK с ременной передачей.
Внешний расцепитель LOCK для открывания гаражных секционных ворот в случае отключения электроэнергии. Необходим при отсутствии врезной калитки или другого дополнительного входа в помещение.
Внешний расцепитель LOCK-N для открывания ворот в случае отключения электроэнергии. Незаменим при отсутствии врезной калитки или другого дополнительного входа в помещение.
Внешний расцепитель LOCK-MINI для открывания ворот в случае отключения электроэнергии. Незаменим при отсутствии врезной калитки или другого дополнительного входа в помещение. -
Монтаж
Способы монтажа
Устанавливается нa направляющую при помощи двух U-образных кронштейнов.
Приводы SECTIONAL-800PRO и SECTIONAL-1000PRO для бытовых секционных ворот
Стоимость автоматики для гаражных ворот
Монтаж автоматики, без монтажа электропроводки: от 10 000 руб.
