Приводы SHAFT-50 и SHAFT-150 для промышленных секционных ворот

  • Приводы для промышленных секционных ворот DoorHan

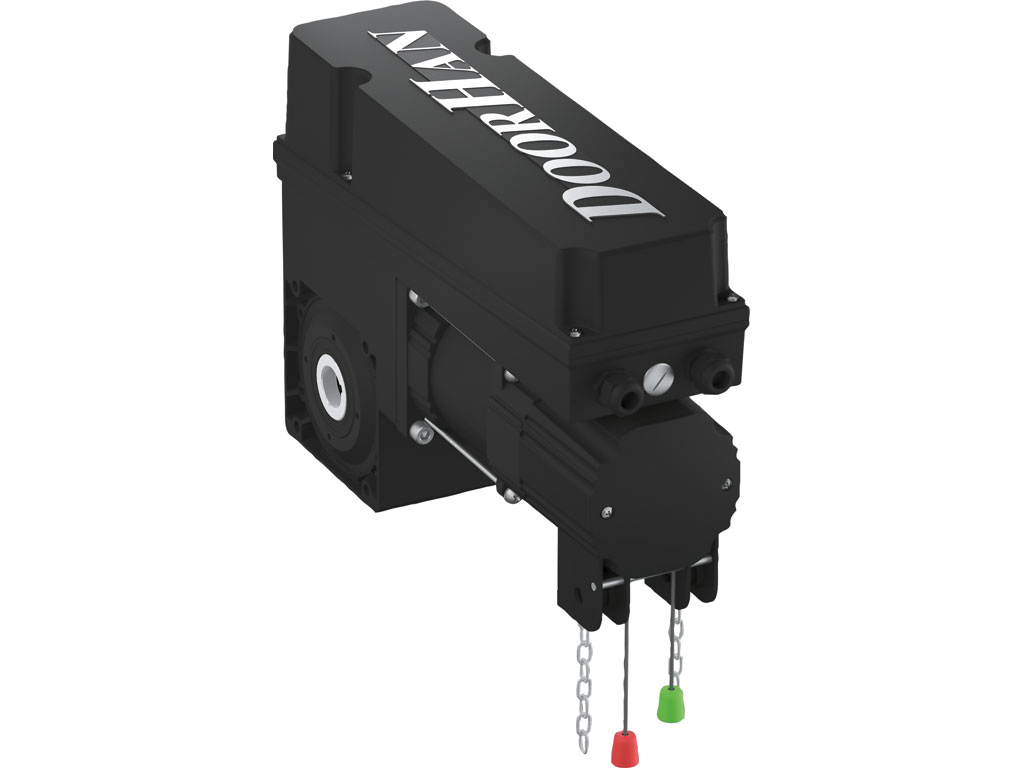

    Приводы SHAFT-50 и SHAFT-150 для промышленных секционных ворот

    Электромеханические приводы вального типа SHAFT-50 и SHAFT-150 предназначены для автоматизации промышленных секционных ворот с высоким, вертикальным и наклонным типами подъема.

    Зона применения

    • Частные домовладения
      Автоматизация гаражных секционных ворот со стандартным, высоким и вертикальным типами подъема.
    • Паркинги
      Автоматизация промышленных секционных ворот, ограничивающих доступ в парковочное пространство.
    • Складские комплексы
      Автоматизация промышленных ворот, перекрывающих проемы зон погрузочно-разгрузочных работ.

    Преимущества

    • Пять логик управления
      Удобство использования: возможность выбора любой из пяти логик управления, в том числе, и автозакрывания.
    • Встроенный приемник
      Для дистанционного управления приводом в плату встроен приемник с несущей частотой 433 МГц, в который можно прописать до 60 пультов.
    • Простой монтаж
      Эргономичный корпус позволяет легко монтировать привод как слева, так и справа от проема.
    • Трехпозиционный пост управления
      Для управления приводом в комплекте поставляется трехпозиционный пост.

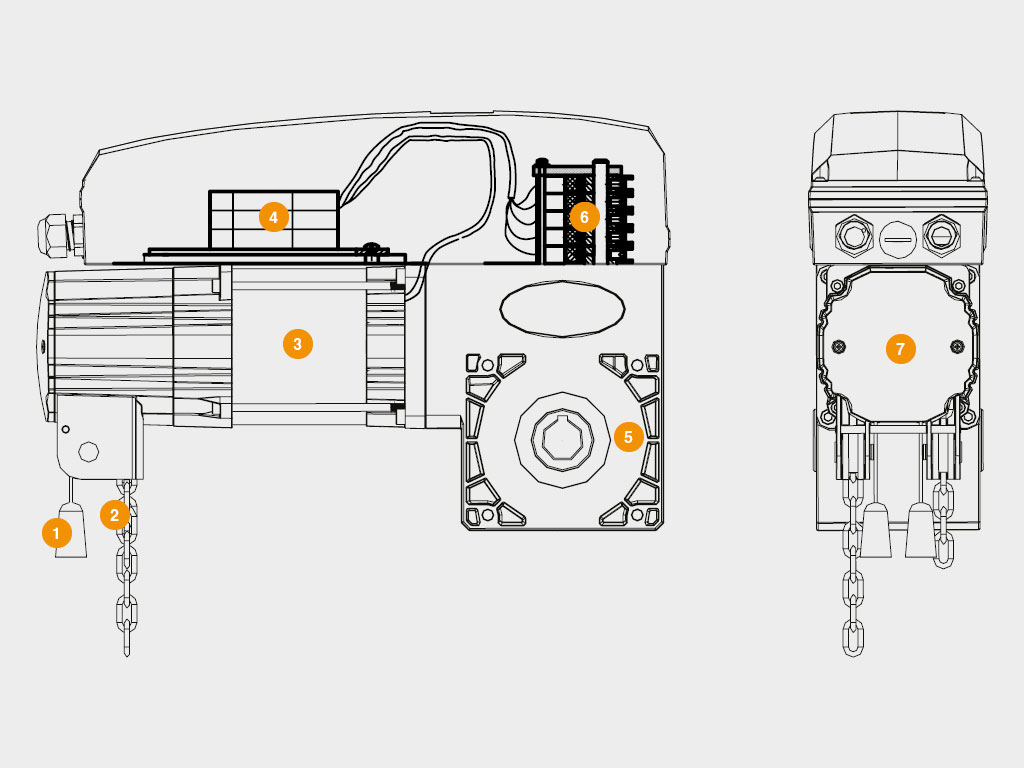

    Конструкция

    Конструкция
    1. Шнур расцепителя;
    2. Ручная цепь;
    3. Двигатель;
    4. Блок управления;
    5. Корпус редуктора;
    6. Концевые выключатели;
    7. Узел ручного привода.

    Технические характеристики

    Параметр Значение Примечание
    Максимальный вес полотна ворот, кг 270/620
    Напряжение питания, В 220–240/380-400
    Крутящий момент, Нм 50/150
    Мощность, Вт 370/750
    Диапазон рабочих температур, °С -25...+55
    Скорость вращения мотора, об/мин 1 400
    Класс защиты IP IP54
    Интенсивность использования, % 40/65 При температуре t = 20 °С

    Условия эксплуатации

    1. Перед установкой привода нужно убедиться в том, что ворота сбалансированы и работают плавно.
    2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
    3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
    4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
    5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
    6. Запрещается оставлять электродвигатель в расцепленном состоянии.
    7. Запрещается использовать привод, если необходим ремонт или регулировка.
    8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
    9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
    10. Не позволяйте детям пользоваться приводом и комплектующими.
    11. Запрещается вносить изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

    Документация

    Паспорта и сертификаты

    Габаритный чертеж.

    Паспорта и сертификаты

    Декларация соответствия;
    Сервисная книжка.

    Инструкции

    Руководство по монтажу и эксплуатации привода SHAFT-50/150;
    Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики.

  • Дизайн

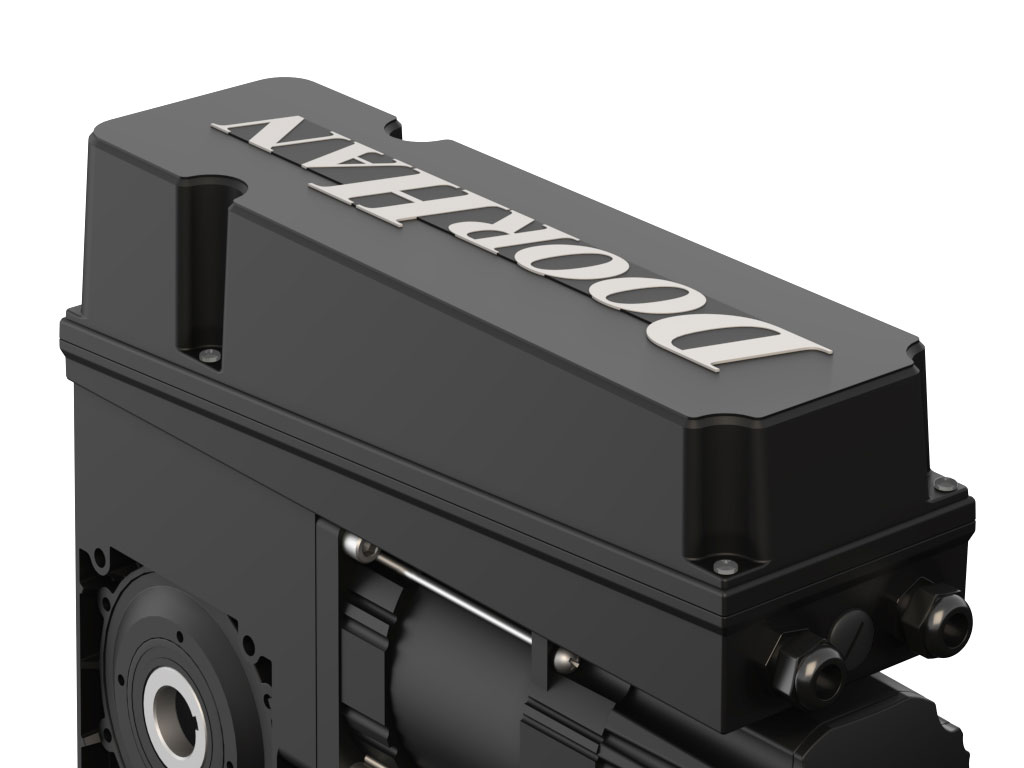

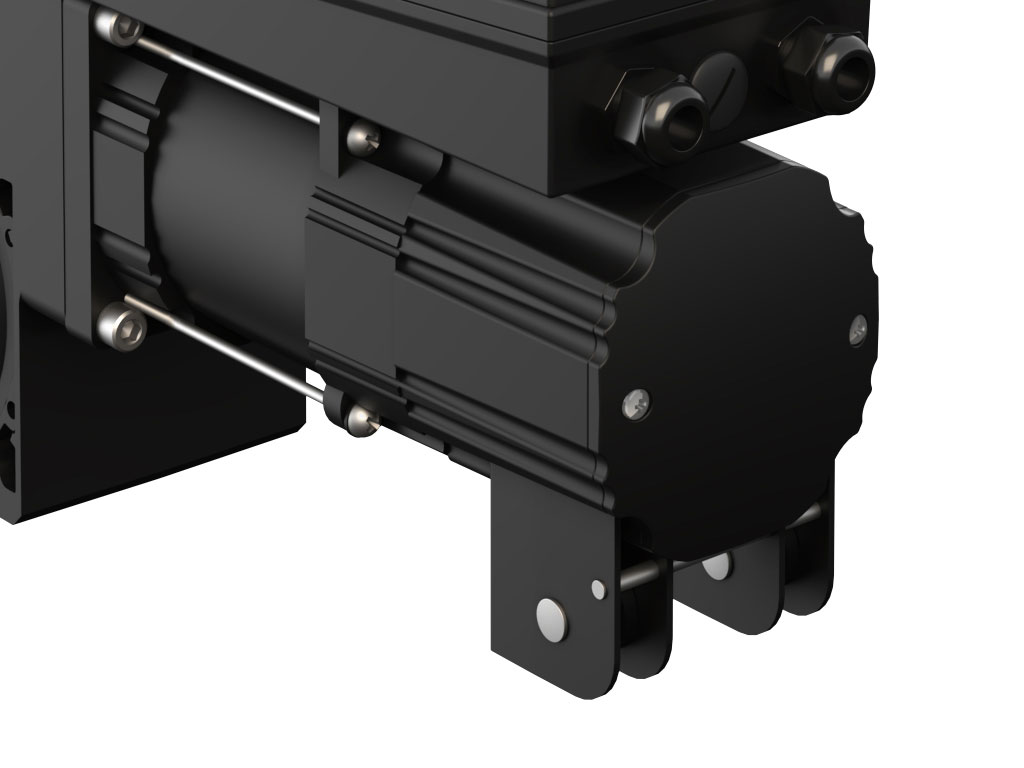

    Высокий уровень теплоотдачи двигателяВысокий уровень теплоотдачи двигателя
    Встроенный блок управленияВстроенный блок управления

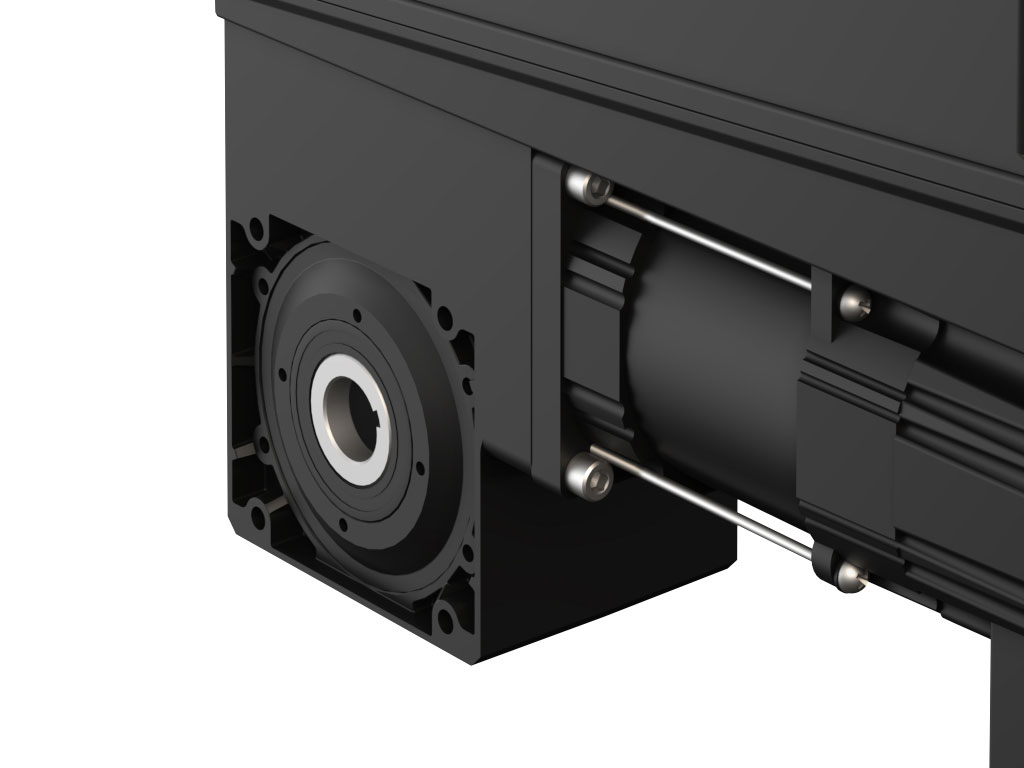

    Цепной редукторЦепной редуктор

  • Комплектация

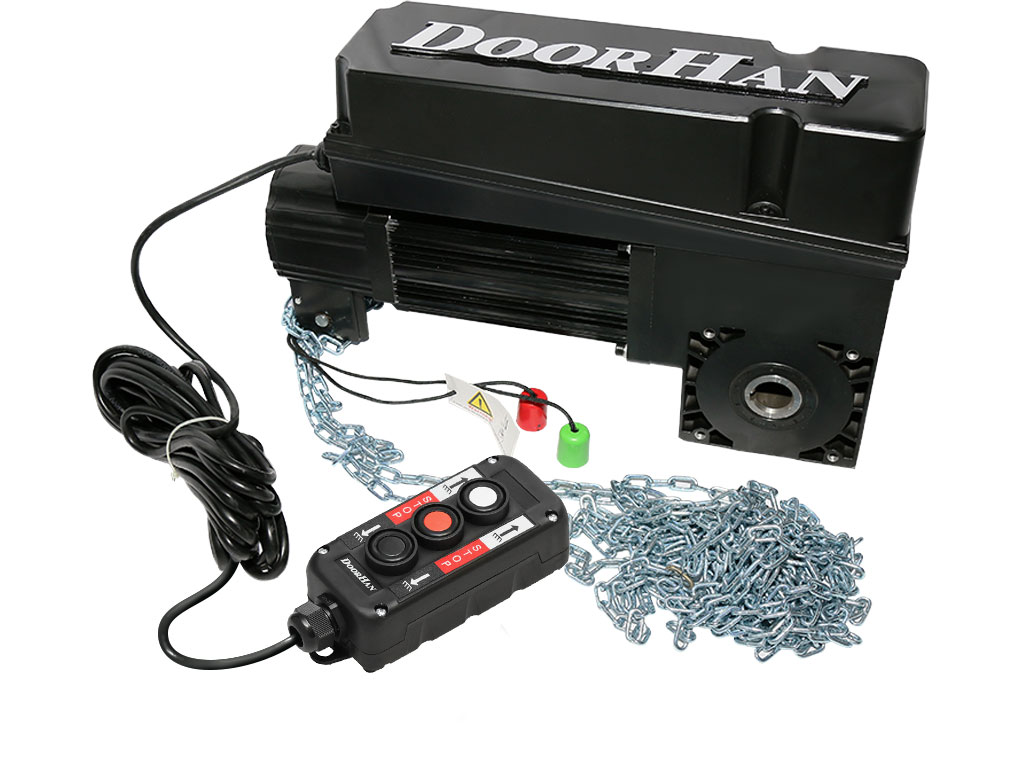

    Базовая комплектация

    Электропривод, трехпозиционный пост управления, стопорные кольца, крепежные элементы.

    Дополнительная комплектация

    Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
    Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
    WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
    GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
    Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.
    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
    Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
    Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
    Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
    Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
    Пневматическая кромка безопасности DH-SENSOR-KIT для обеспечения безопасности использования секционных автоматических ворот.
    Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.
    Сирена SIRENA для звукового оповещения движения ворот.

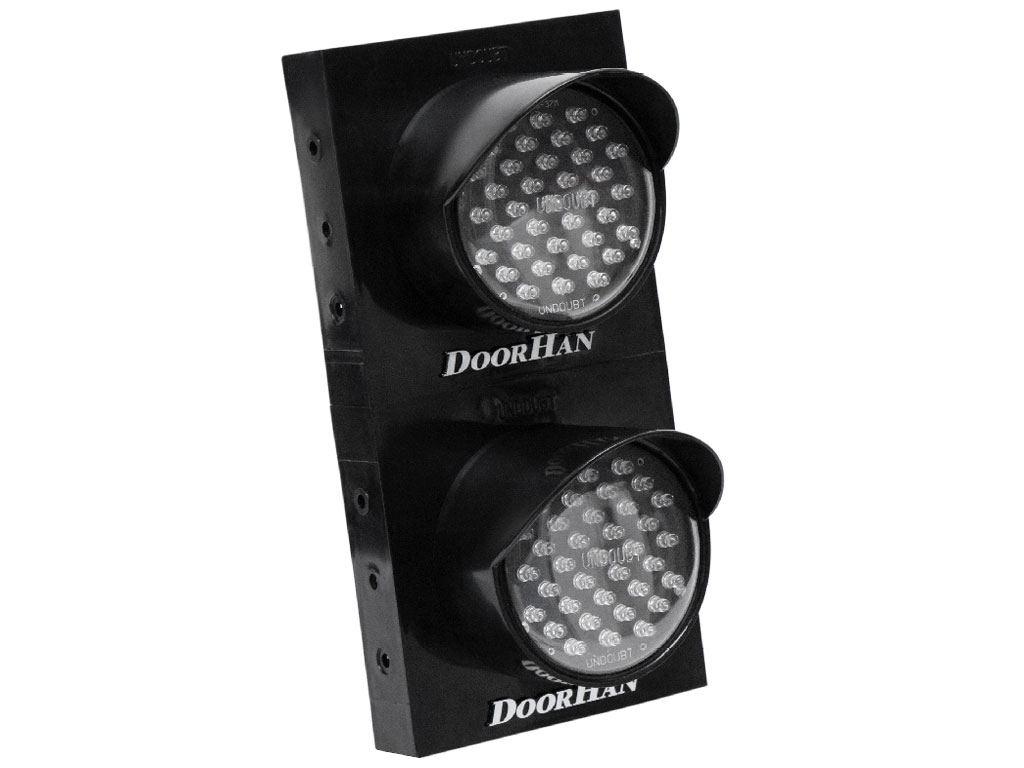

    Светофор TL-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ.

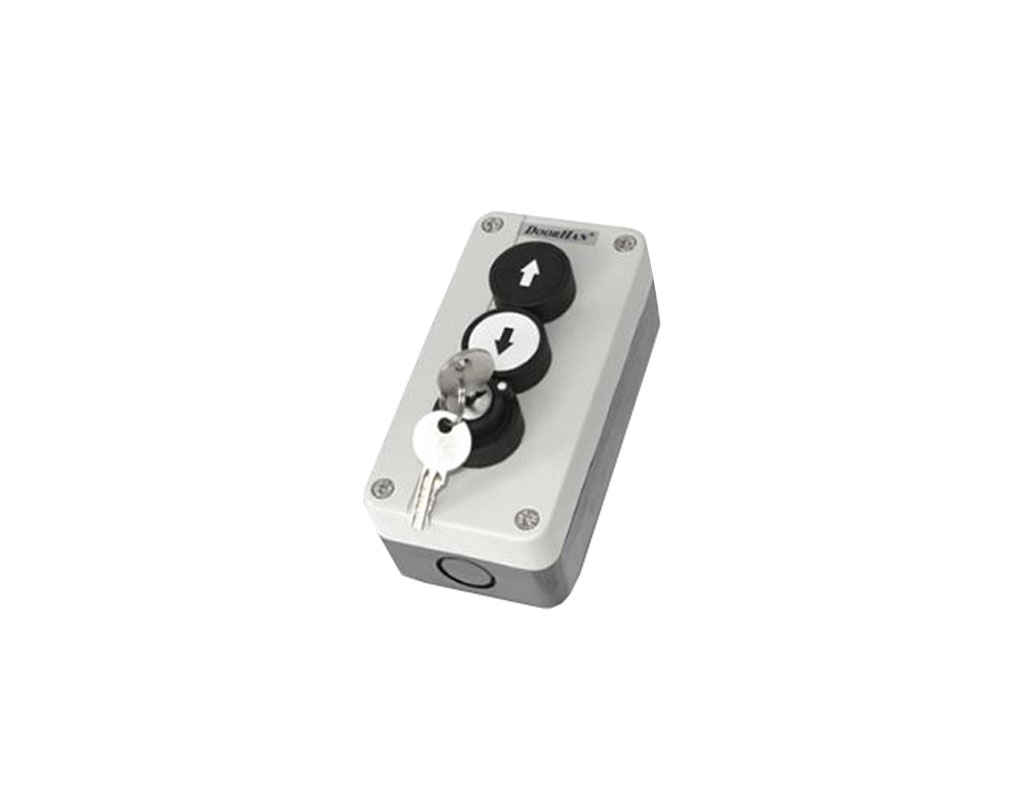

    Трехпозиционный пост управления BUTTON2K с ключом для открывания/закрывания ворот, устанавливается стационарно.

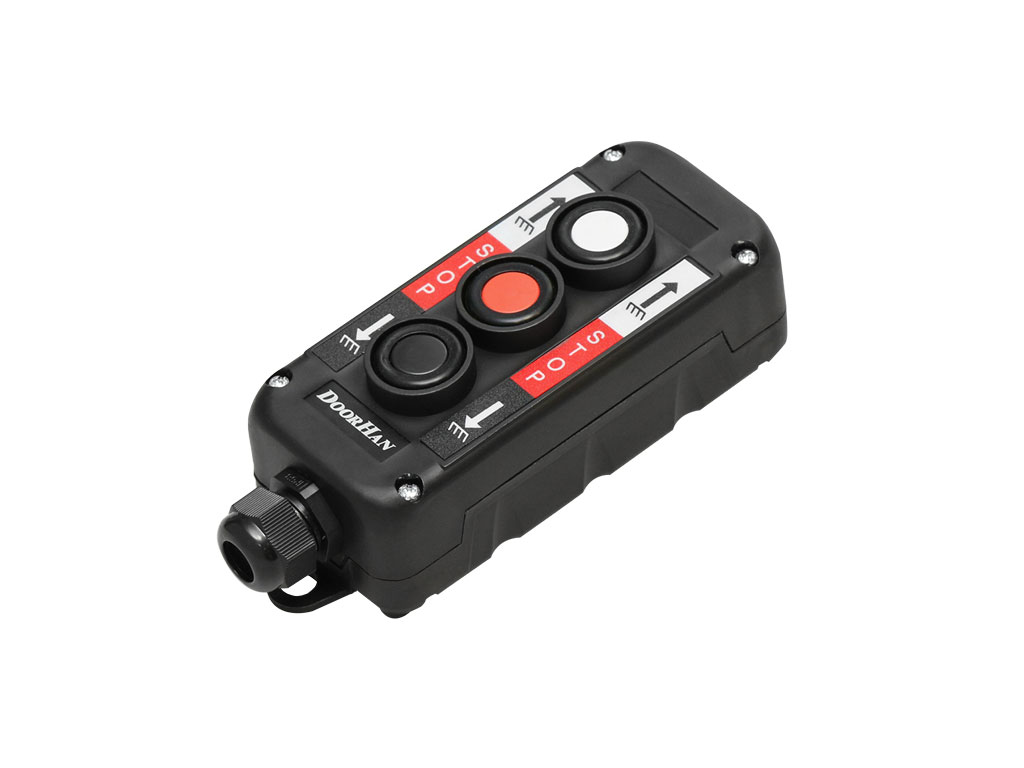

    Трехпозиционный пост управления BUTTON3 для открывания/закрывания ворот, устанавливается стационарно.

  • Монтаж

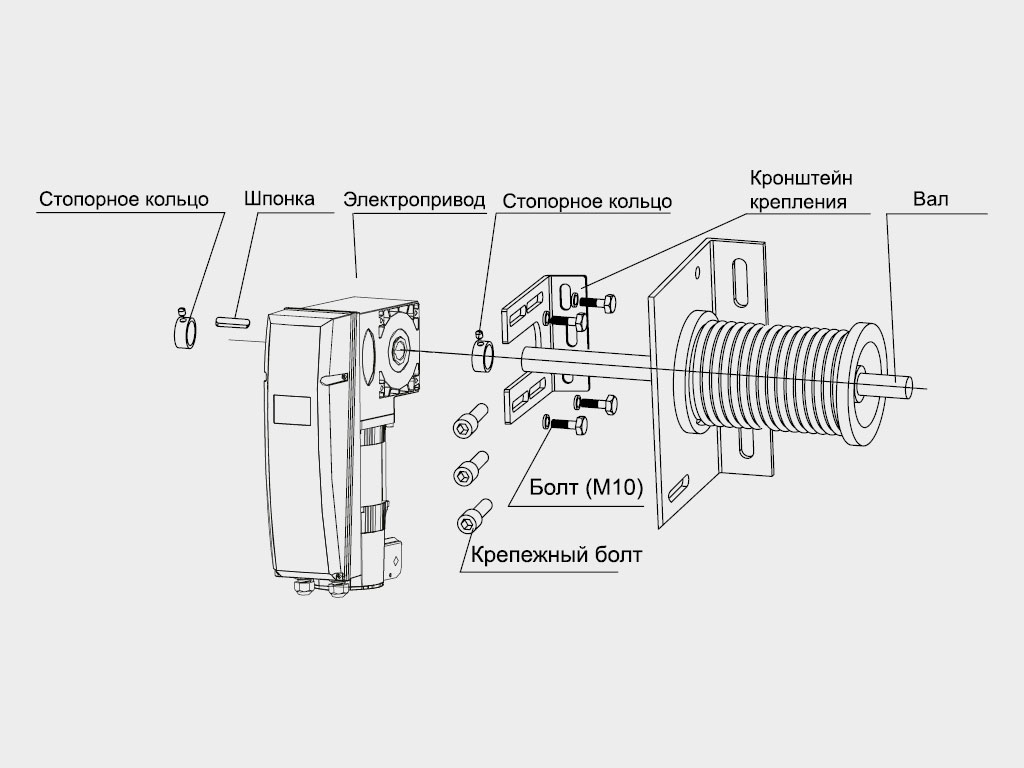

    Способы монтажа

    Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов. Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов.
