Привод для рольворот навального типа серии SHAFT

  • Привод для рольворот навального типа серии SHAFT

    Приводы SHAFT-500KIT и SHAFT-200KIT предназначены для автоматизации рулонных ворот, установленных в помещениях промышленного, коммерческого, бытового и другого назначения. Приводы просты в управлении и безопасны при эксплуатации: в случае нештатной ситуации нажатие на аварийную кнопку приводит к незамедлительному выключению питания блока управления электродвигателя. Быстрая и точная остановка электродвигателя обеспечивается электромагнитной системой торможения. Для повышения надежности работы в конструкции приводов использованы двойные концевые выключатели.

    Преимущества

    • Ручное управление
      Наличие аварийного ручного привода позволяет открывать и закрывать ворота вручную в случае отключения электроэнергии.
    • Двойные концевые выключатели
      Для повышения точности остановки ворот в конструкции привода использованы основные и дублирующие концевые выключатели.
    • Компактные размеры
      Блок управления приводом имеет компактные размеры. Все необходимые подключения сделаны на этапе производства.
    • Пылевлагозащищенность
      Высокий класс пылевлагозащищенности — IP54 или IP44 (в зависимости от модели привода), гарантирует надежную работу привода даже при неблагоприятных погодных условиях.
    • Стабильная работа
      Стабильная работа, высокая степень защиты от помех в электросети.

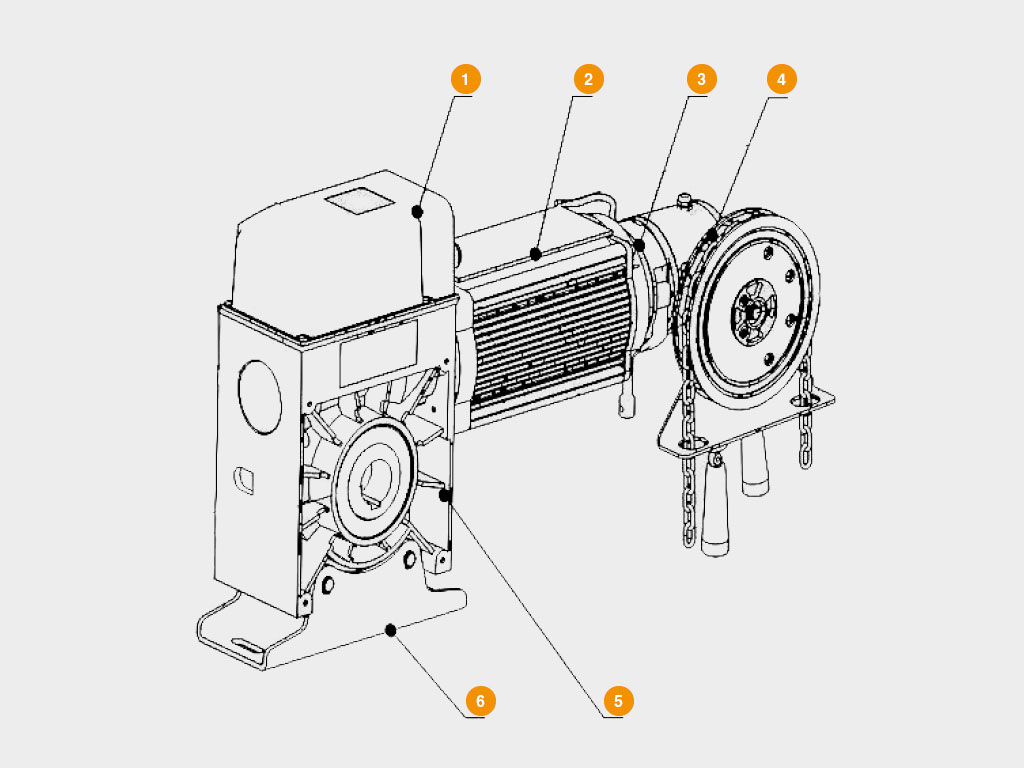

    Конструкция

    Конструкция
    1. Защитная крышка концевых выключателей;
    2. Двигатель;
    3. Электромагнитный тормоз;
    4. Ручной цепной редуктор;
    5. Редуктор;
    6. Опорный кронштейн крепления.

    Технические характеристики

    Параметр Значение Примечание
    Напряжение питания, В 380–400 В / 50/60 Гц
    Скорость вращения мотора, об/мин 1 400 / 720
    Мощность, Вт 800 / 1 500
    Крутящий момент, Нм 200 / 500
    Диапазон рабочих температур, °С -30…+55 / -20…+45
    Тепловая защита, °С 120
    Вес изделия, кг 25 / 35

    Условия эксплуатации

    1. Удостоверьтесь, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
    2. Не устанавливайте оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
    3. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
    4. Используйте оригинальные аксессуары во избежание поломок привода.
    5. Не оставляйте электродвигатель в расцепленном состоянии.
    6. Не используйте привод, если необходим ремонт или регулировка.
    7. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
    8. Проезд и проход разрешаются только при остановившихся воротах и выключенном приводе.
    9. Не позволяйте детям пользоваться приводом и комплектующими.
    10. Не вносите изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии на свое усмотрение.

    Документация

    Паспорта и сертификаты

    Паспорт привода SHAFT;
    Декларация таможенного союза.

    Инструкции

    Инструкция по монтажу и эксплуатации привода SHAFT-500KIT/SHAFT-1000KIT;
    Инструкция по программированию платы PCB-SH 380.

    Каталог запчастей

    Каталог запасных частей SHAFT-500KIT.

  • Дизайн

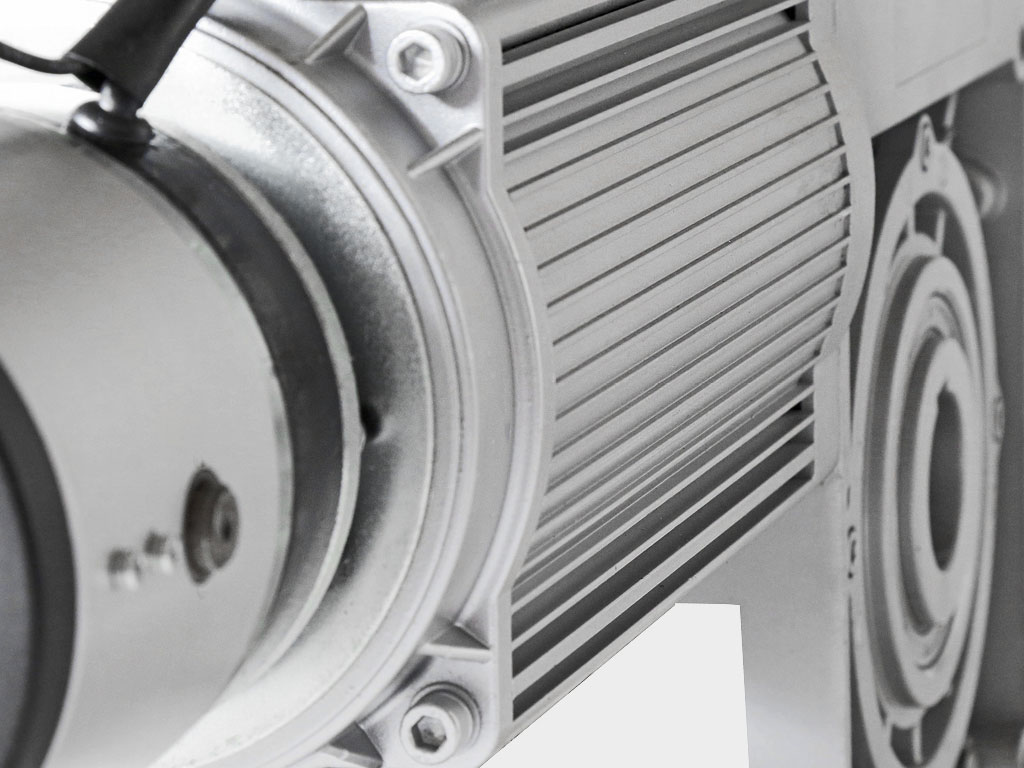

    Радиаторы металлического корпусаРадиаторы металлического корпуса

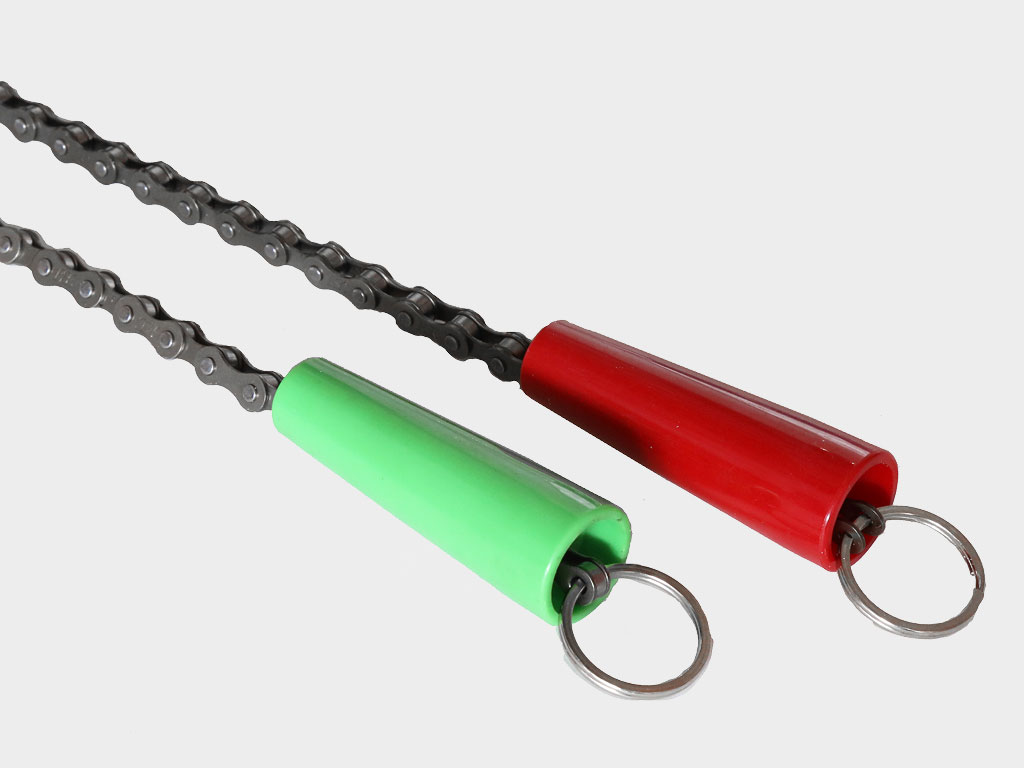

    Встроенный цепной редуктор с ручками разблокировкиВстроенный цепной редуктор с ручками разблокировки

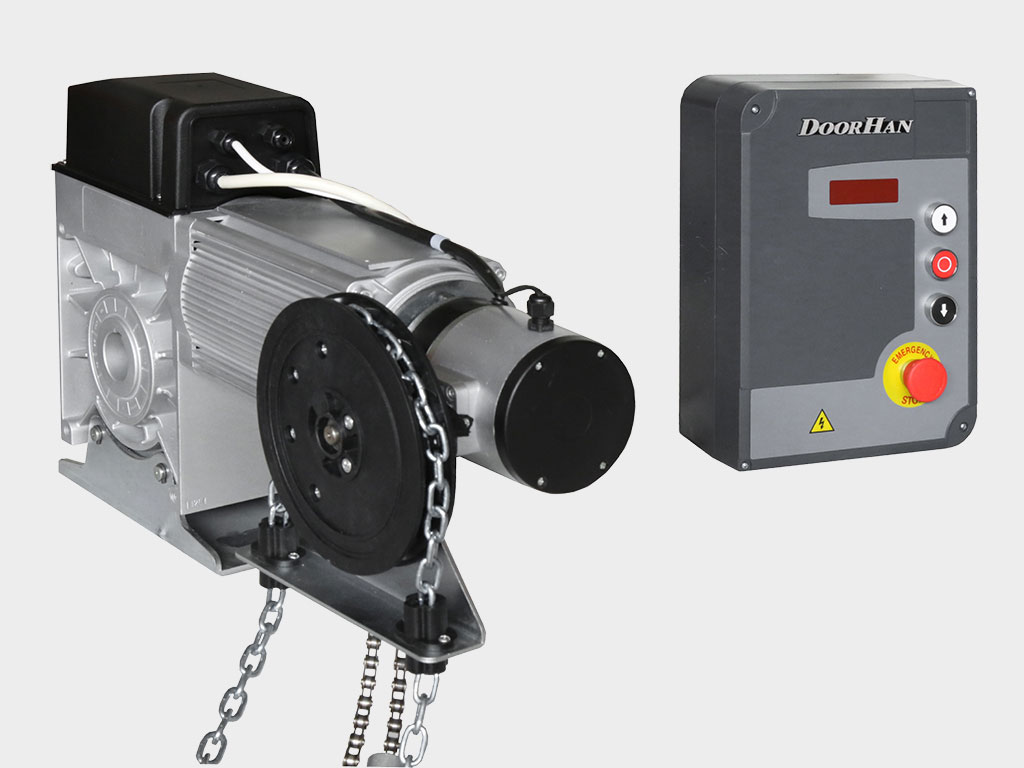

    Выносной блок управленияВыносной блок управления

  • Комплектация

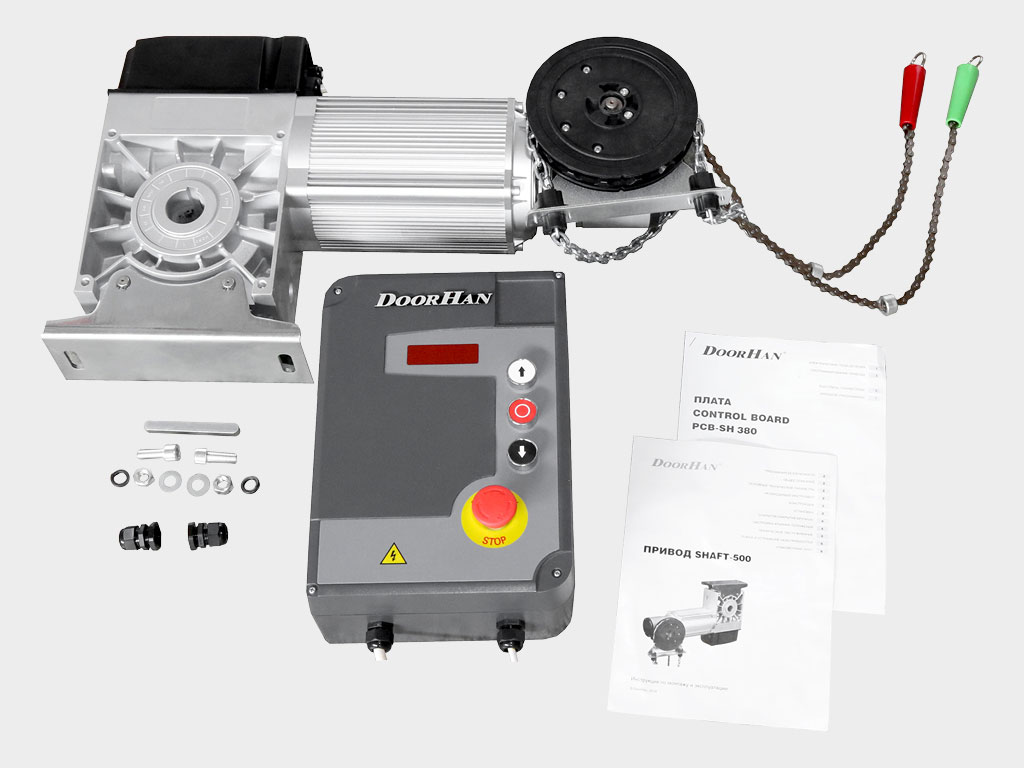

    Базовая комплектация

    Привод с выносным блоком управления, опорным кронштейном, шпонкой, болтами крепления.

    Дополнительная комплектация

    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
    Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
    GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
    WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
    Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

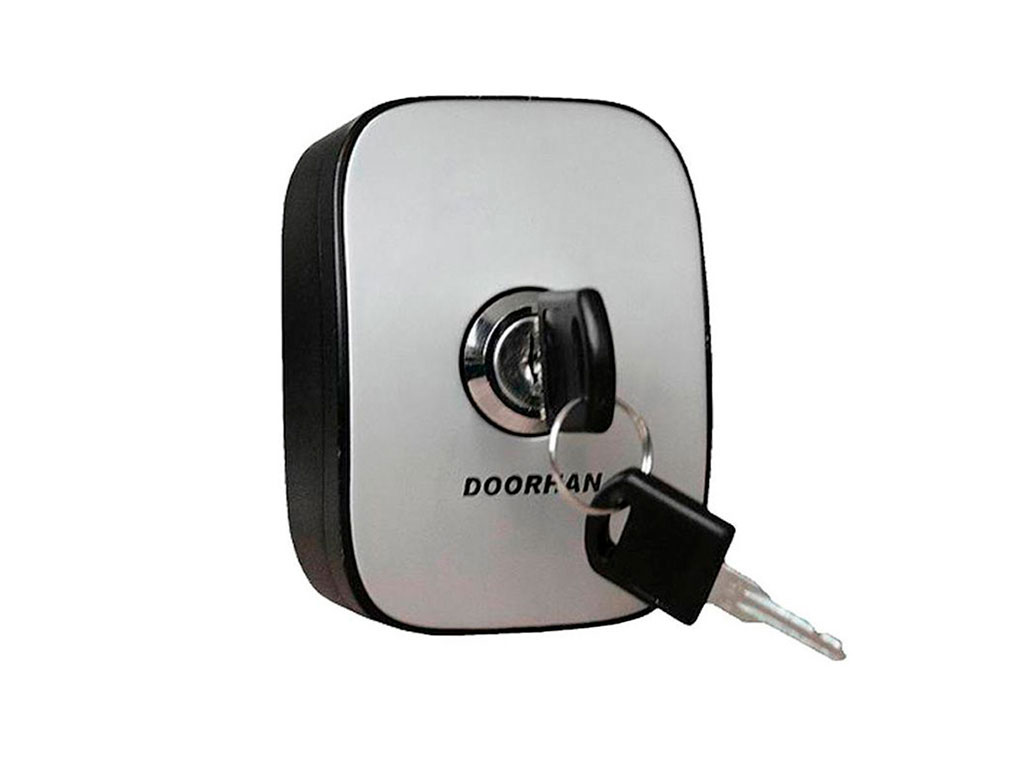

    Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
    Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
    Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
    Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.
    Светофор TL-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ.
    Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
    Сирена SIRENA для звукового оповещения движения ворот.

  • Монтаж

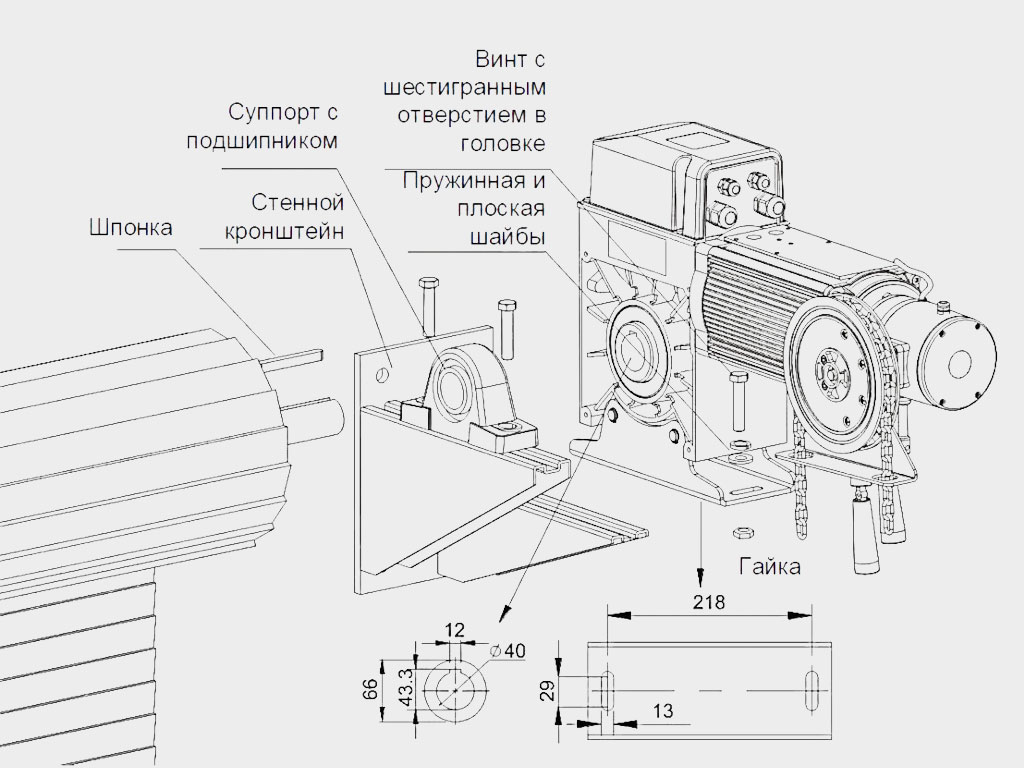

    Способы монтажа

    Крепление опорного кронштейна к дополнительной консоли.
