Комплект приводов для распашных ворот SWING-4000

  • Приводы для распашных ворот DoorHan

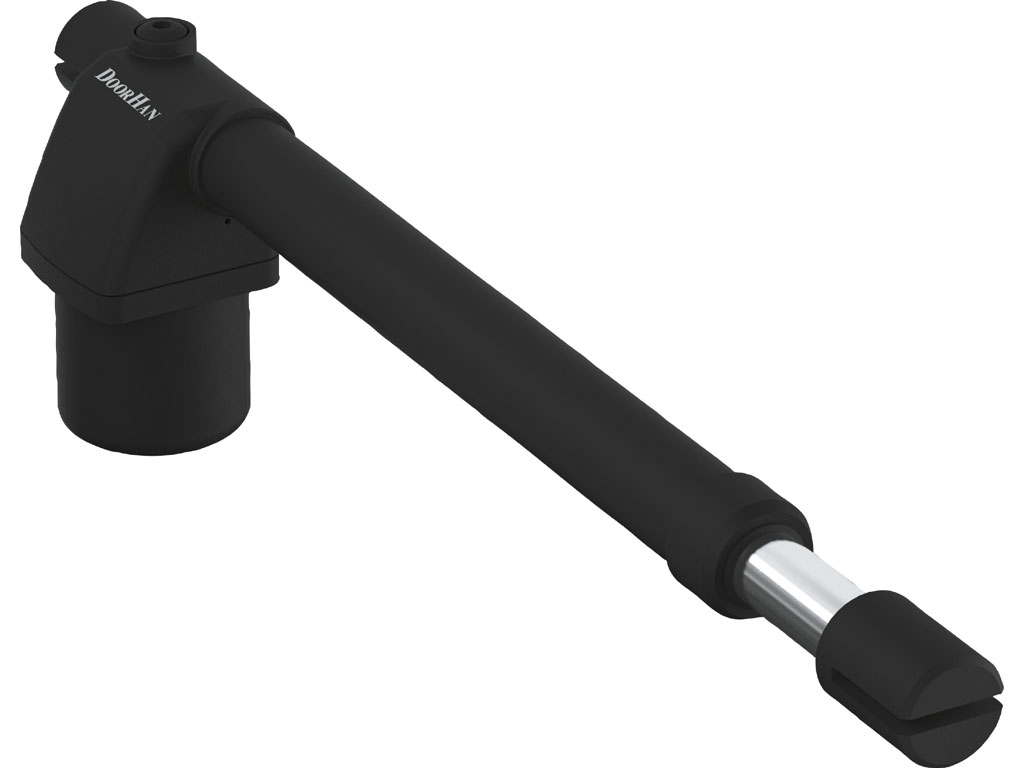

    Комплект приводов для распашных ворот SWING-4000

    Электромеханический привод SWING-4000 предназначен для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимущественной особенностью данного привода является возможность установки на узкие столбы.

    Зона применения

    • Частные домовладения
      Автоматизация распашных ворот с массой створки до 400 кг, с открыванием створок как внутрь, так и наружу.
    • Промышленные предприятия
      Автоматизация промышленных и противопожарных ворот с целью разграничения зон и контроля доступа.
    • Муниципальные объекты
      Устанавливаются при въездах на территорию муниципальных учреждений, детских садов, школ и других учреждений.
    • Отдельно стоящие калитки
      Используются для автоматизации отдельно стоящих калиток.

    Преимущества

    • Высокие технические показатели
      Оптимальное решение для ворот со средней и высокой интенсивностью использования благодаря высоким техническим характеристикам привода.
    • Защита от попадания влаги
      Специальная крышка защищает расцепитель привода от проникновения влаги, что крайне важно при отрицательном значении температуры окружающей среды.
    • Увеличенный рабочий ход
      Увеличенный рабочий ход привода позволяет использовать его при открывании ворот наружу.
    • Встроенные концевые выключатели
      Встроенные электрические концевые выключатели позволяют устанавливать привод на ворота без механических упоров.

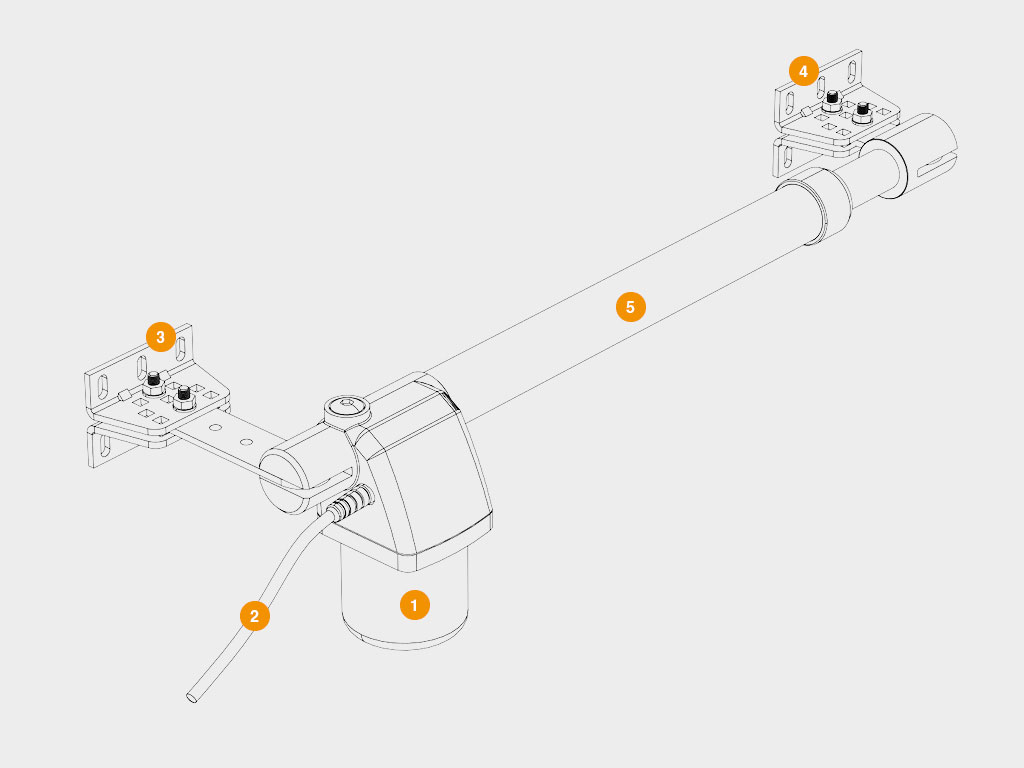

    Конструкция

    Конструкция
    1. Мотор;
    2. Силовой кабель;
    3. Задний кронштейн;
    4. Передний кронштейн;
    5. Корпус.

    Технические характеристики

    Параметр Значение Примечание
    Максимальная длина створки, м 4
    Напряжение питания, В 220–240
    Максимальный вес створки, кг. 400
    Мощность, Вт 140
    Диапазон рабочих температур, °С -20...+55
    Класс защиты IP 44
    Интенсивность использования, % 50 При температуре t = 20 °С

    Условия эксплуатации

    1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
    2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
    3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
    4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
    5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
    6. Запрещается оставлять электродвигатель в расцепленном состоянии.
    7. Запрещается использовать привод, если необходим ремонт или регулировка.
    8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
    9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
    10. Не позволяйте детям пользоваться приводом и комплектующими.
    11. Запрещается вносить изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

    Документация

    Чертежи

    Габаритный чертеж.

    Паспорта и сертификаты

    Декларация соответствия;
    Сервисная книжка.

    Инструкции

    Руководство по монтажу и эксплуатации;
    Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики.

  • Дизайн

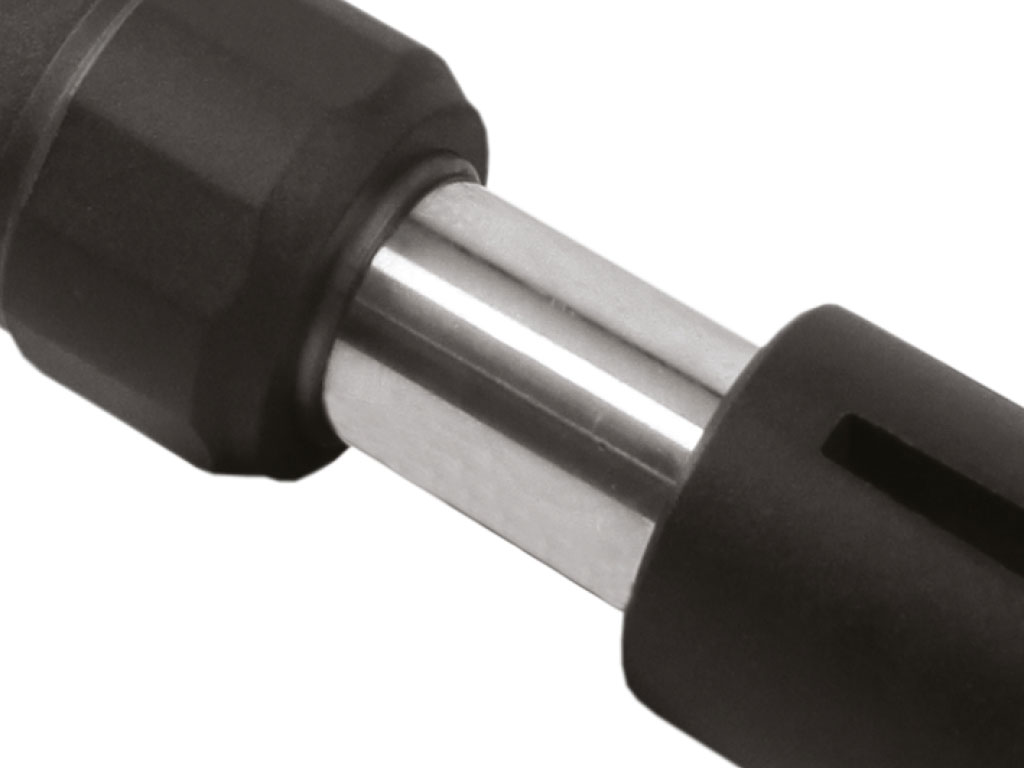

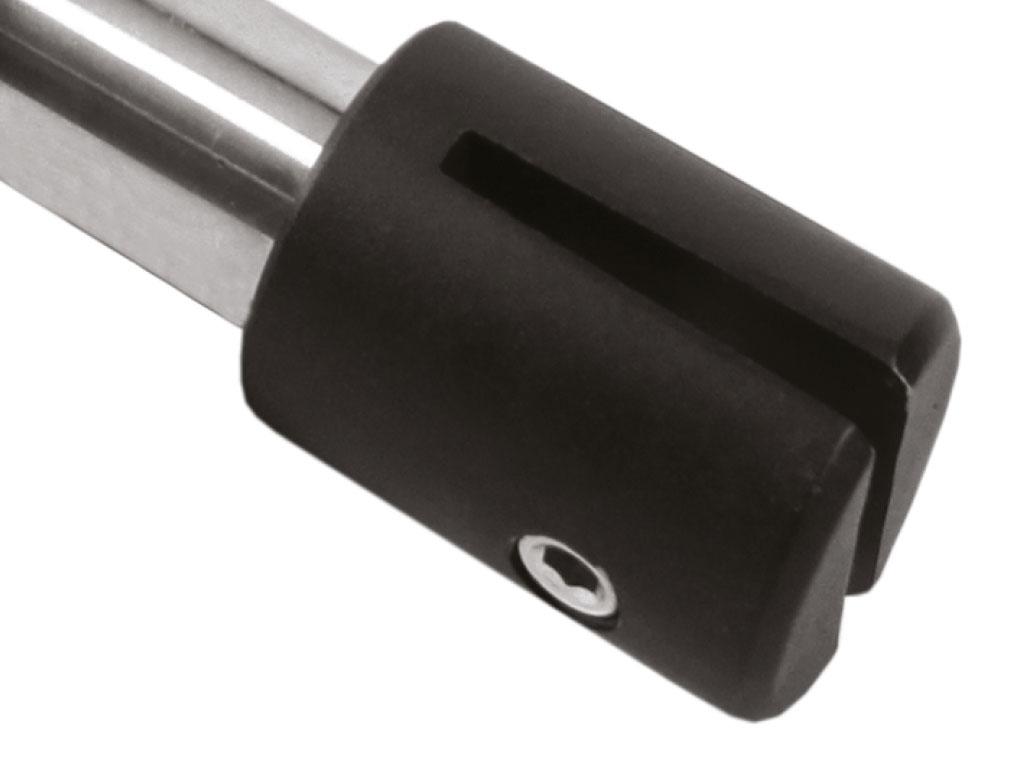

    Ходовой винт из высокопрочной сталиХодовой винт из высокопрочной стали

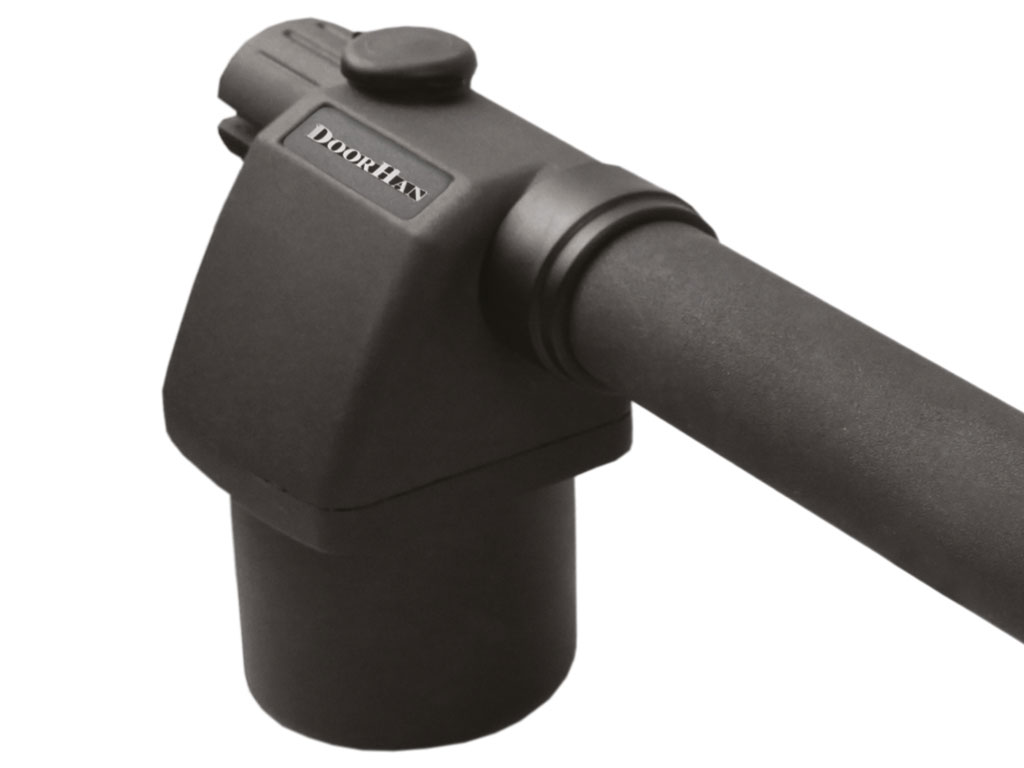

    Специальный механизм расцепленияСпециальный механизм расцепления
    Использование в редукторе деталей из стали и бронзы увеличивает срок службы приводаИспользование в редукторе деталей из стали и бронзы увеличивает срок службы привода

  • Комплектация

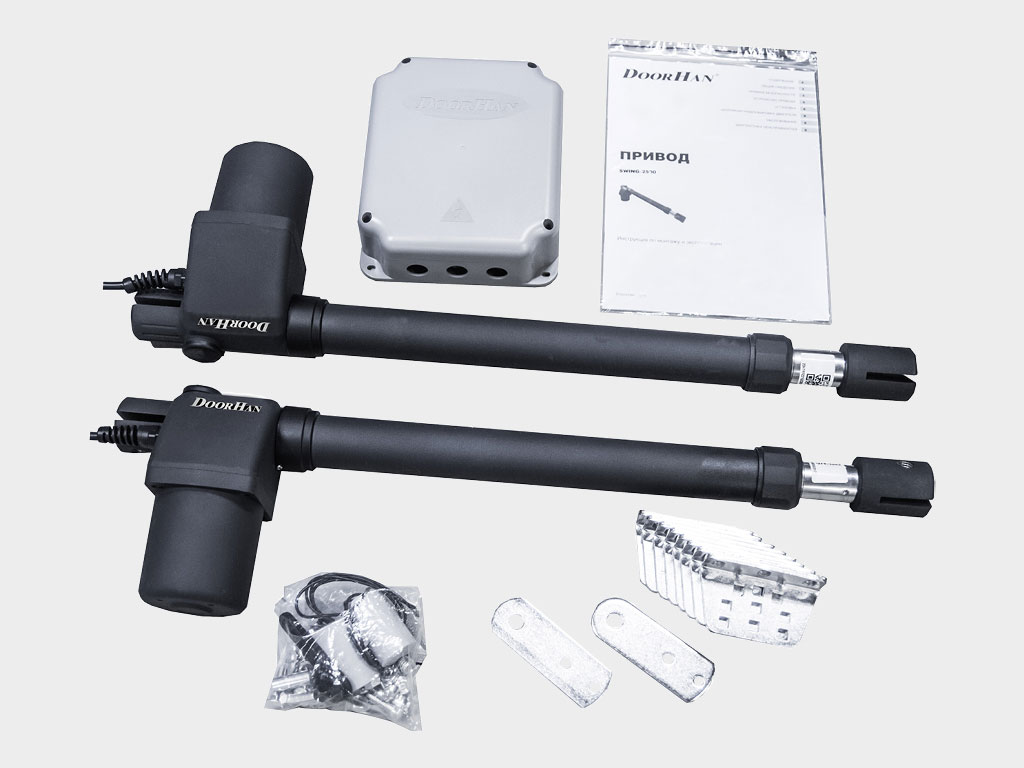

    Базовая комплектация

    Два электропривода, блок управления в корпусе, крепежные элементы, ключ расцепителя.

    Дополнительная комплектация

    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
    Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
    Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
    Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
    Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
    GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
    WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
    Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.
    Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
    Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
    Сирена SIRENA для звукового оповещения движения ворот.
    Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.
    Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.
    Домофон DOMO7 с функцией управления воротами и калитками.
    Комплект электромеханического замка накладного типа DH-LOCK-KIT для калиток.

  • Монтаж

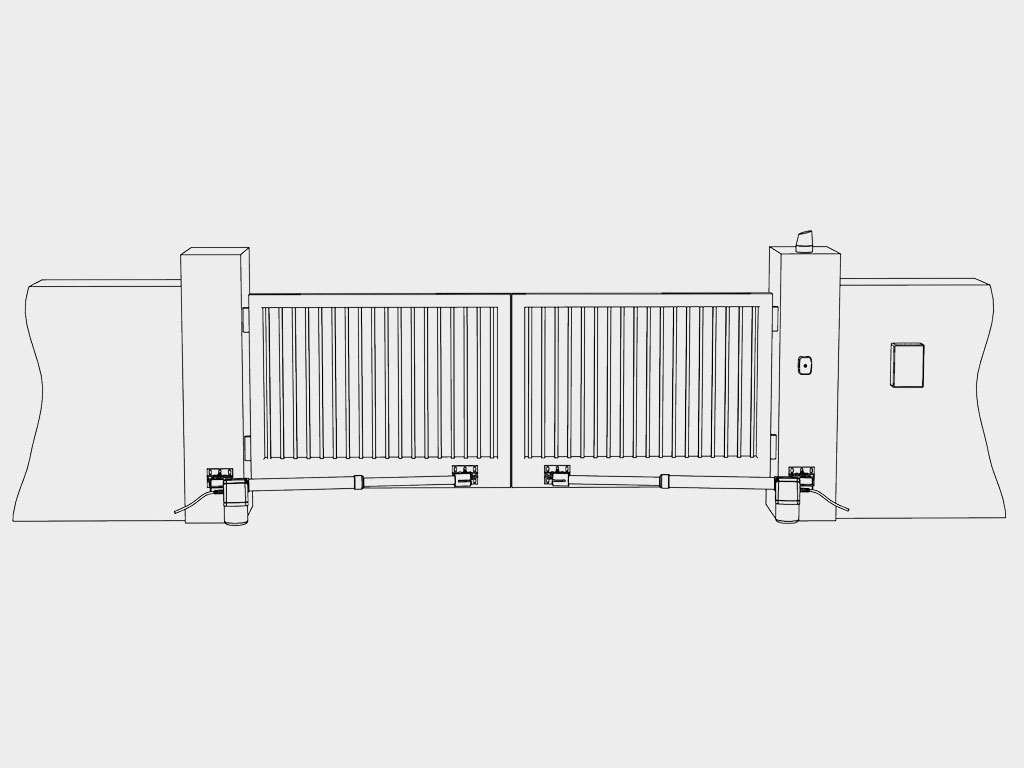

    Способы монтажа

    Устанавливается на кронштейны на столбы ворот. Устанавливается на кронштейны на столбы ворот.
