Комплект приводов для распашных ворот SWING-24

Приводы для распашных ворот DoorHan

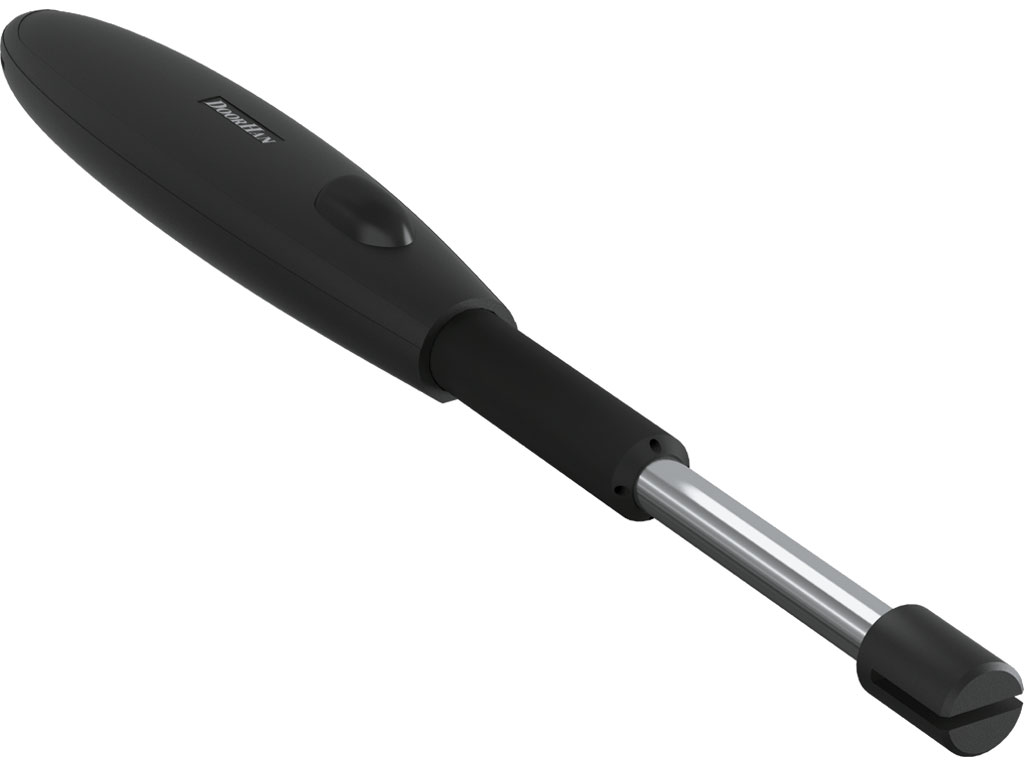

Электромеханический привод SWING-24 предназначен для автоматизации бытовых распашных ворот и калиток. Привод соответствует самым высоким стандартам безопасности и адаптирован к эксплуатации в различных климатических условиях. Использование высококачественных материалов и морозоустойчивой смазки позволяет ему бесперебойно работать в широком диапазоне температур.

Зона применения

Распашные ворота
Автоматизация легких распашных ворот, преимущественно в частных домовладениях, с открытием створок внутрь.
Отдельно стоящие калитки
Автоматизация отдельностоящих калиток с открытием внутрь.

Преимущества

Выбор скорости движения
Возможность выбора увеличенной скорости движения позволяет существенно сократить время проезда через проем ворот.
Телескопическая передача
Телескопическая передача обеспечивает компактные размеры привода и защиту его внутренних элементов от воздействий окружающей среды.
Подключение дополнительного оборудования
В блоке управления реализованы универсальные программируемые выходы (светофор, дополнительное освещение, управление сторонним оборудованием).
Резервная батарея
Возможность применения резервной батареи позволяет использовать привод даже в случае отсутствия электричества.

Технические характеристики

Параметр	Значение	Примечание
Максимальная длина створки, м	1,8
Напряжение питания, В	220–240 (блока управления)	24 (электромотора)
Максимальный вес створки, кг.	До 200
Мощность, Вт	100
Диапазон рабочих температур, °С	-20...+55
Класс защиты IP	IP54
Интенсивность использования, %	100

Условия эксплуатации

1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

Документация

Паспорта и сертификаты

Декларация соответствия;
Сервисная книжка.

Инструкции

Инструкция по монтажу;
Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики.

Дизайн

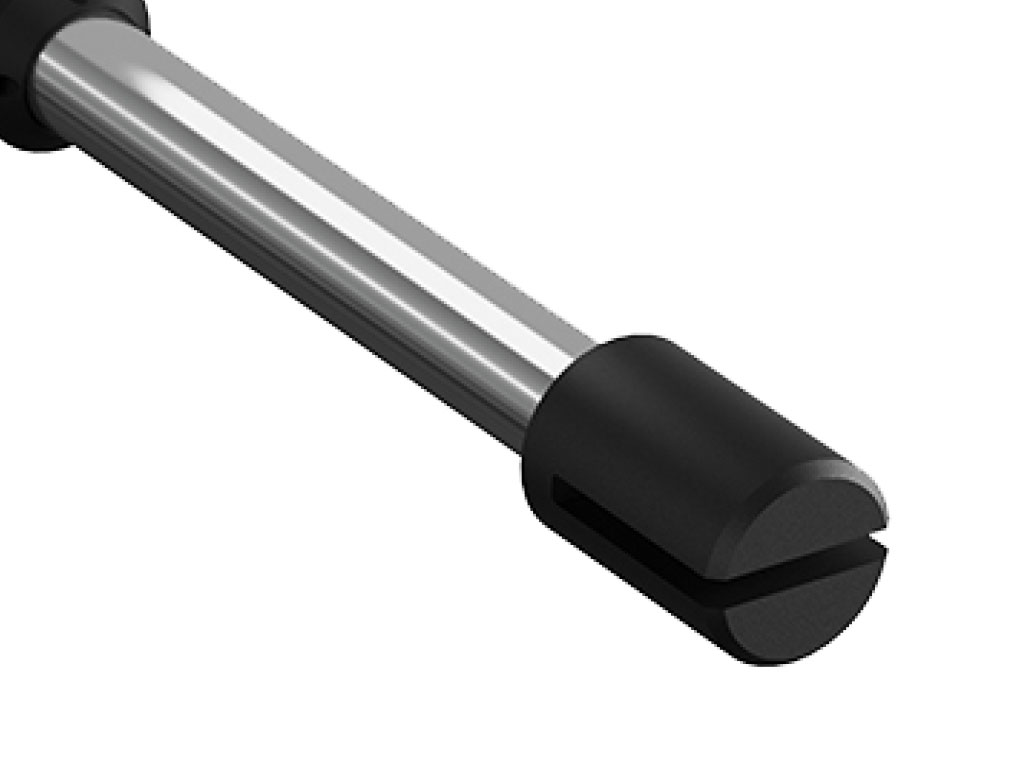

Телескопическая тяга

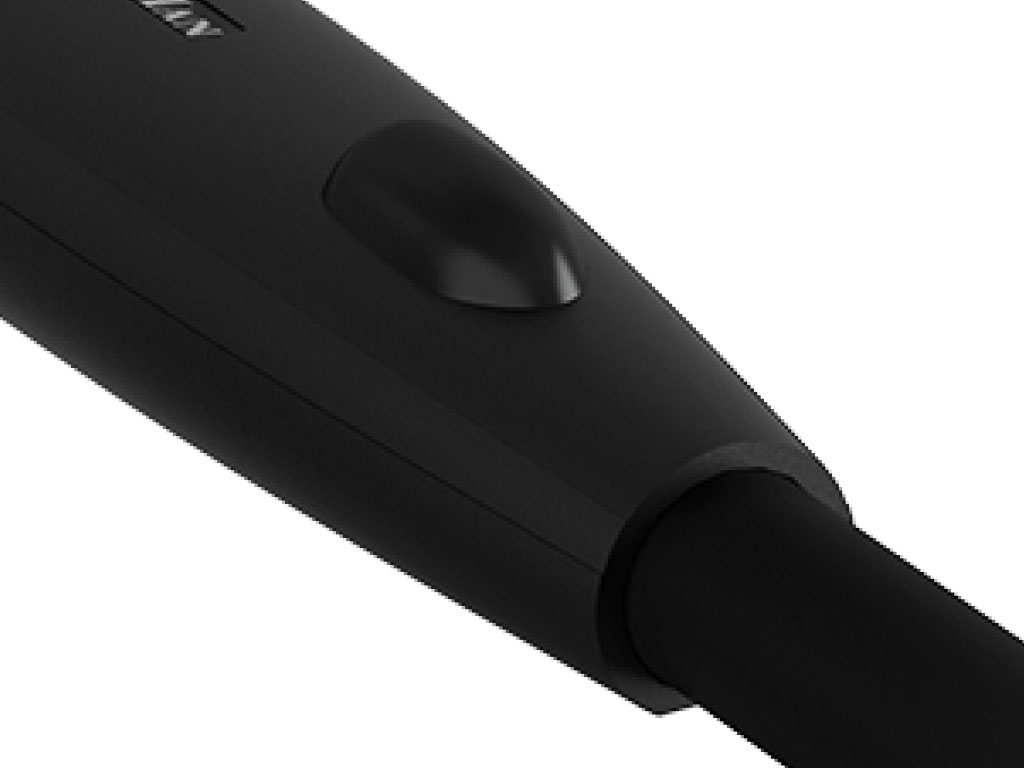

Закрытый расцепитель

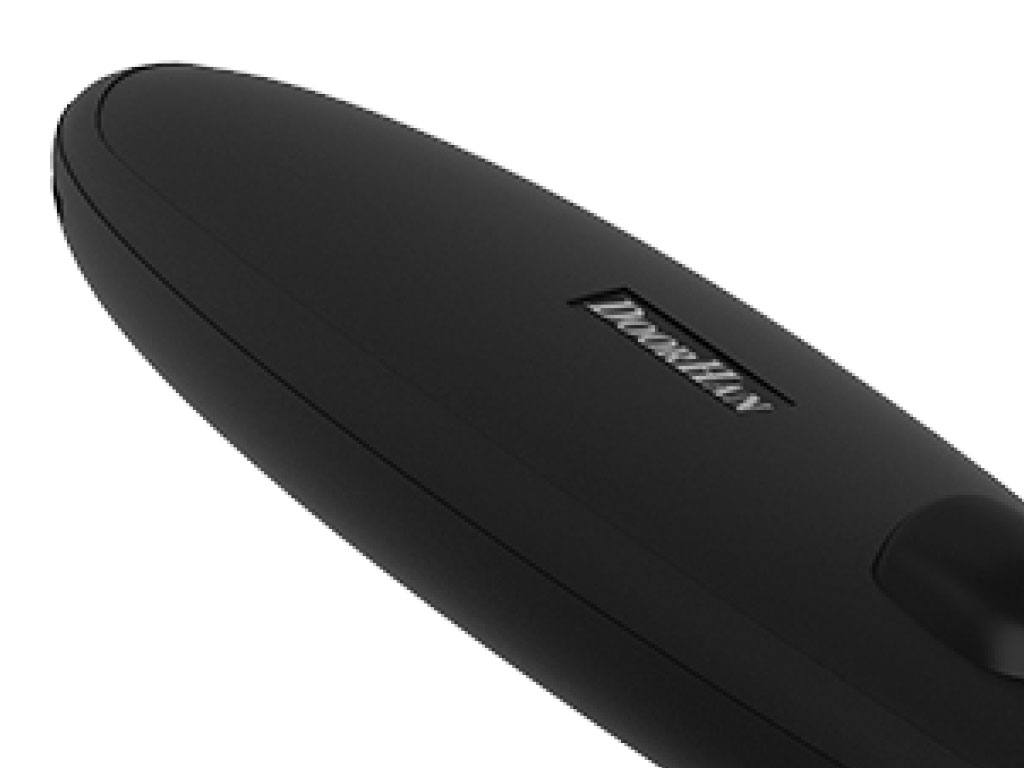

Эргономичный дизайн
Комплектация

Дополнительная комплектация

Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.

Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.

Сирена SIRENA для звукового оповещения движения ворот.

Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.

Домофон DOMO7 с функцией управления воротами и калитками.

Комплект электромеханического замка накладного типа DH-LOCK-KIT для калиток.
Монтаж

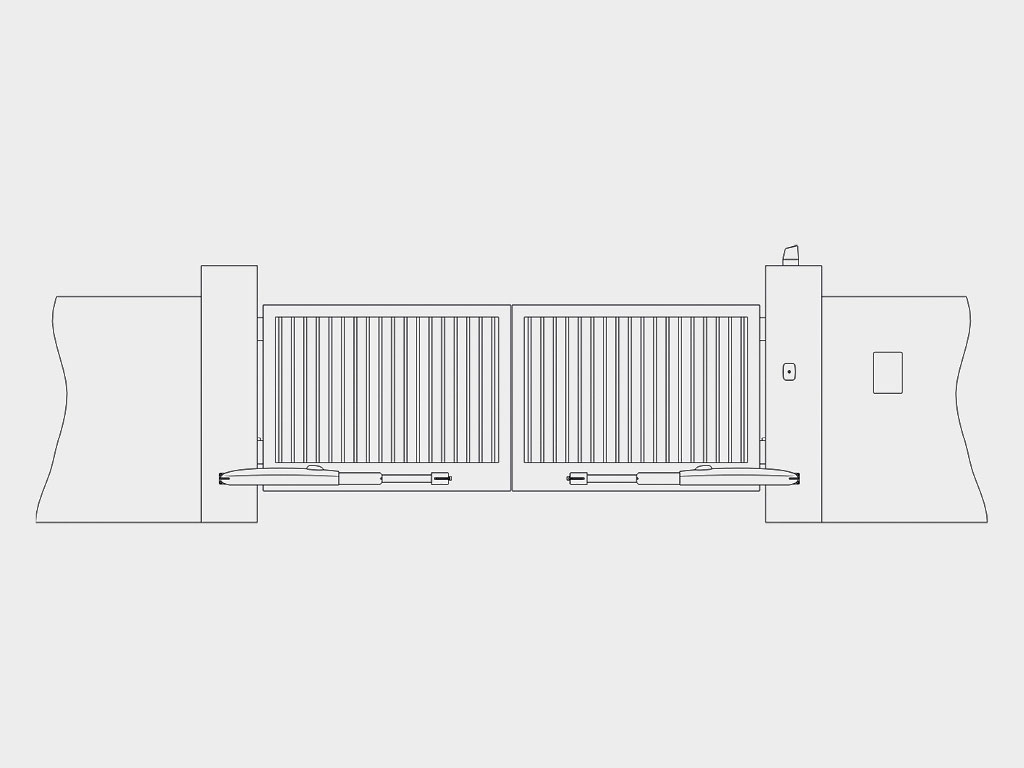

Способы монтажа

Устанавливается на кронштейны на столбы ворот.
