Приводы SWING-3000PRO и SWING-5000PRO для распашных ворот

  • Приводы для распашных ворот DoorHan

    Приводы SWING-3000PRO и SWING-5000PRO для распашных ворот

    Электромеханические приводы SWING-3000PRO и SWING-5000PRO предназначены для автоматизации калиток, бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимущественной особенностью данных приводов является возможность их установки на узкие столбы.

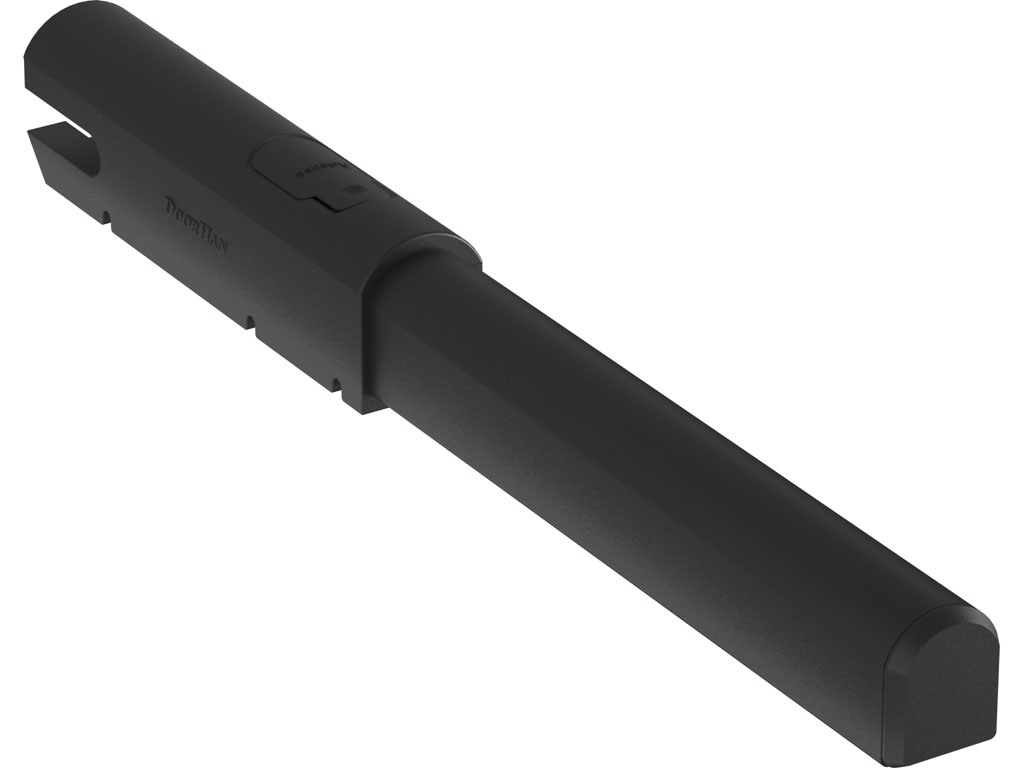

    Внешний вид

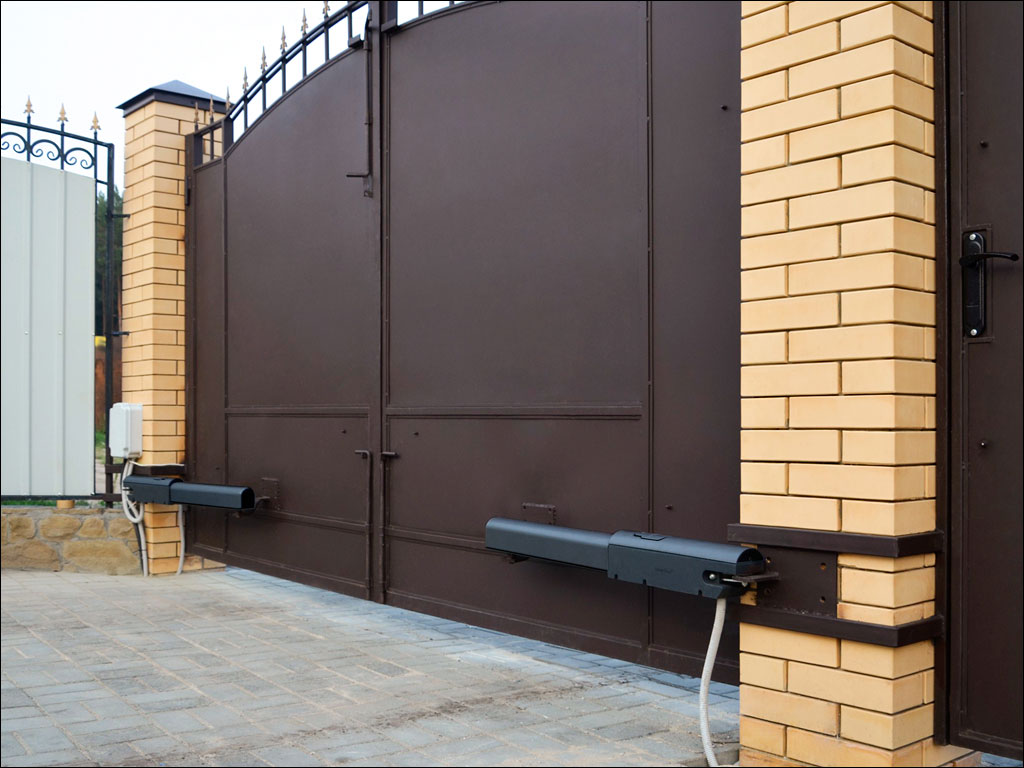

    Привод, установленный на металлические распашные ворота

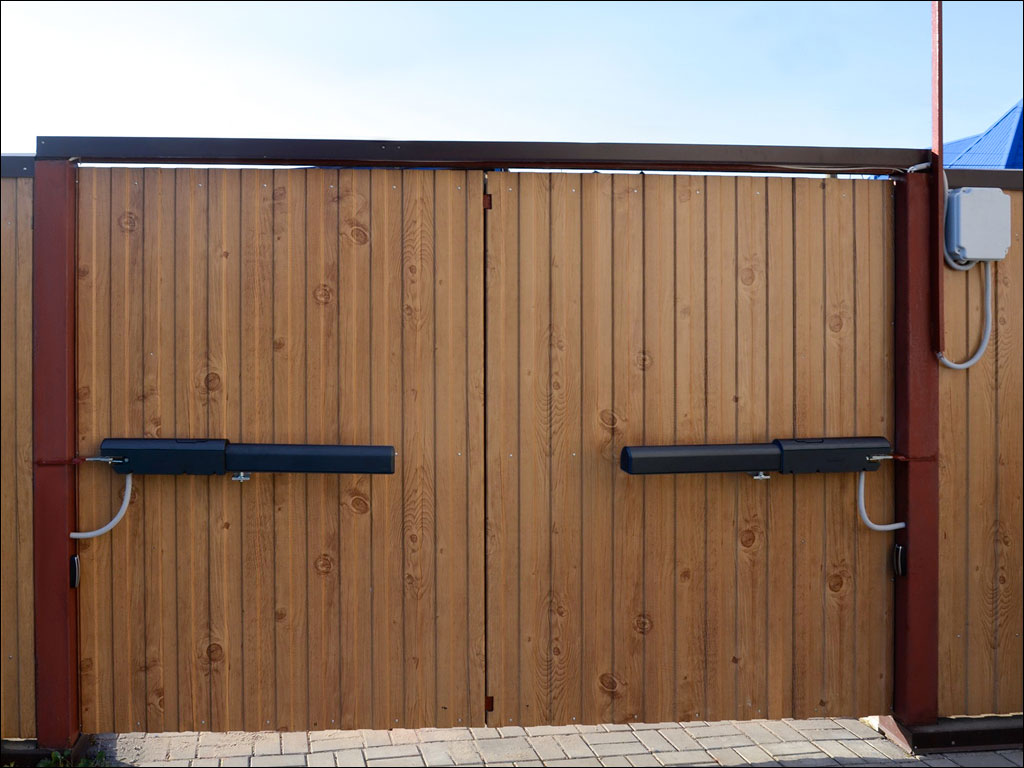

    Привод, установленный на ворота из профлиста

    Зона применения

    • Частные домовладения
      Автоматизация распашных ворот с массой створки до 400 и 500 кг соответственно, с открытием створок как внутрь, так и наружу.
    • Промышленные предприятия
      Автоматизация промышленных и противопожарных ворот с целью разграничения зон и контроля доступа.
    • Муниципальные объекты
      Устанавливаются при въездах на территорию муниципальных учреждений: детских садов, школ и т, д.
    • Отдельно стоящие калитки
      Используются для автоматизации отдельно стоящих калиток.

    Преимущества

    • Встроенные концевые выключатели
      Встроенные электрические концевые выключатели позволяют устанавливать привод на ворота без механических упоров.
    • Надежность и долговечность
      Надежность и долговечность работы привода обеспечивается планетарным редуктором с высоким КПД.
    • Функция ручного открывания
      На случай отсутствия электричества в приводе установлен расцепитель, позволяющий открыть ворота вручную.
    • Широкий диапазон температуры эксплуатации
      Передовые конструктивные решения и материалы позволяют использовать привод в широком диапазоне температур.

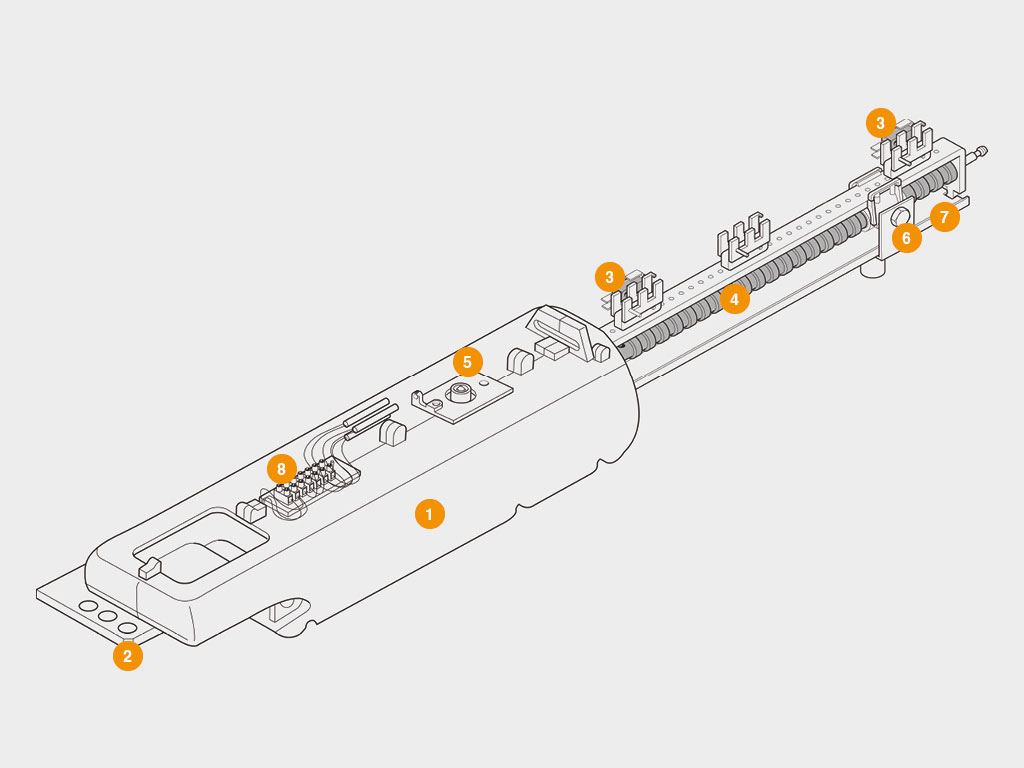

    Конструкция

    Конструкция
    1. Привод;
    2. Кронштейн крепления;
    3. Концевой выключатель;
    4. Ходовой винт;
    5. Узел расцепления;
    6. Ходовая гайка с кронштейном;
    7. Защитный кожух;
    8. Клеммы подключения.

    Технические характеристики

    Параметр Значение Примечание
    Максимальная длина створки, м 3; 5 В зависимости от модели
    Напряжение питания, В 220–240
    Максимальный вес створки, кг. 400; 500 В зависимости от модели
    Мощность, Вт 150
    Диапазон рабочих температур, °С -40...+55
    Скорость открывания проёма ворот, м/мин 0,9
    Класс защиты IP 54
    Интенсивность использования, % 50 При температуре t = 20 °С

    Условия эксплуатации

    1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
    2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
    3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
    4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
    5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
    6. Запрещается оставлять электродвигатель в расцепленном состоянии.
    7. Запрещается использовать привод, если необходим ремонт или регулировка.
    8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
    9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
    10. Не позволяйте детям пользоваться приводом и комплектующими.
    11. Запрещается вносить изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

    Документация

    Чертежи

    Габаритный чертеж.

    Паспорта и сертификаты

    Декларация соответствия;
    Сервисная книжка.

    Инструкции

    Руководство по монтажу и эксплуатации;
    Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики.

  • Дизайн

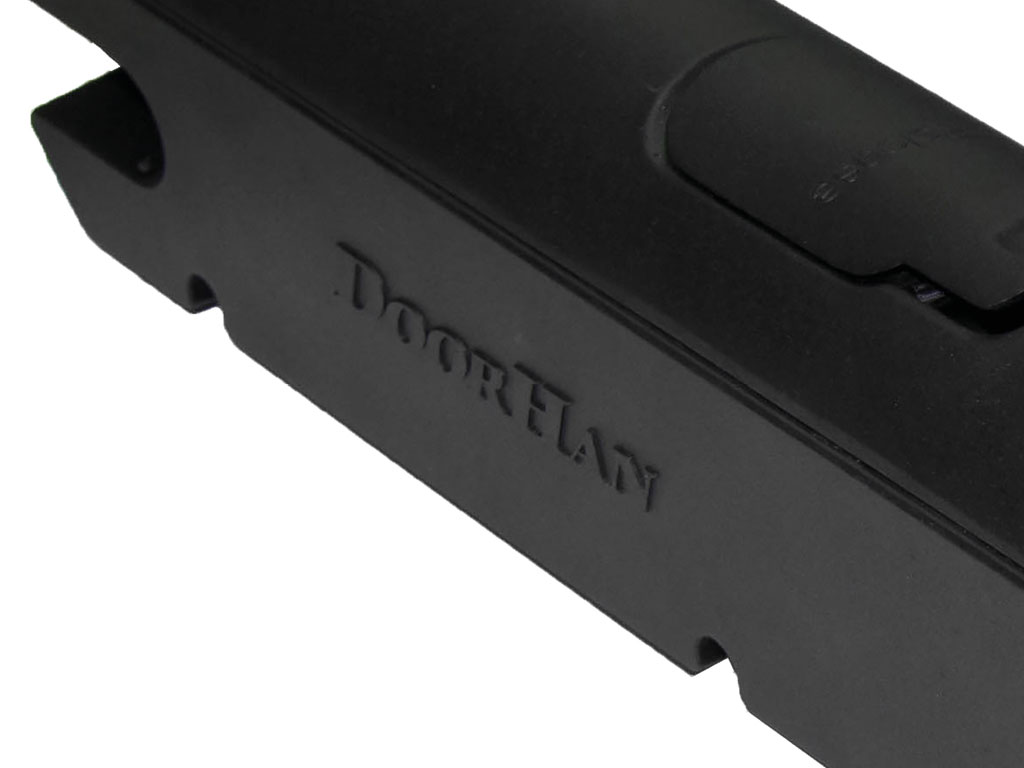

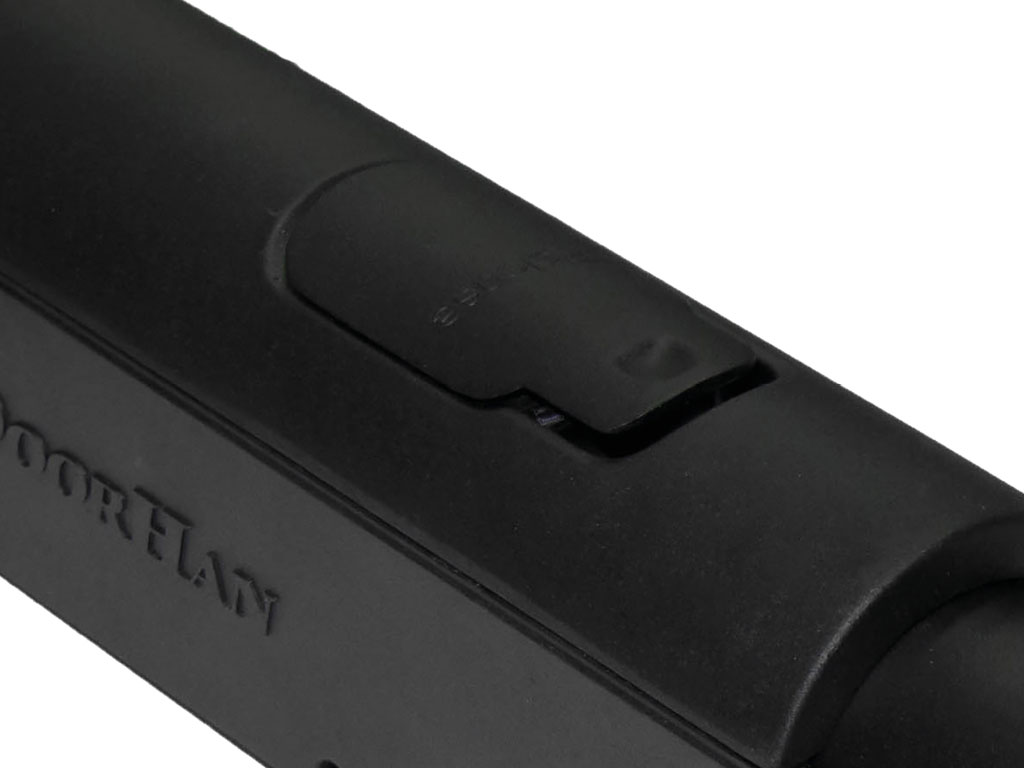

    Механизм расцепленияМеханизм расцепления
    Высокопрочный алюминиевый сплавВысокопрочный алюминиевый сплав

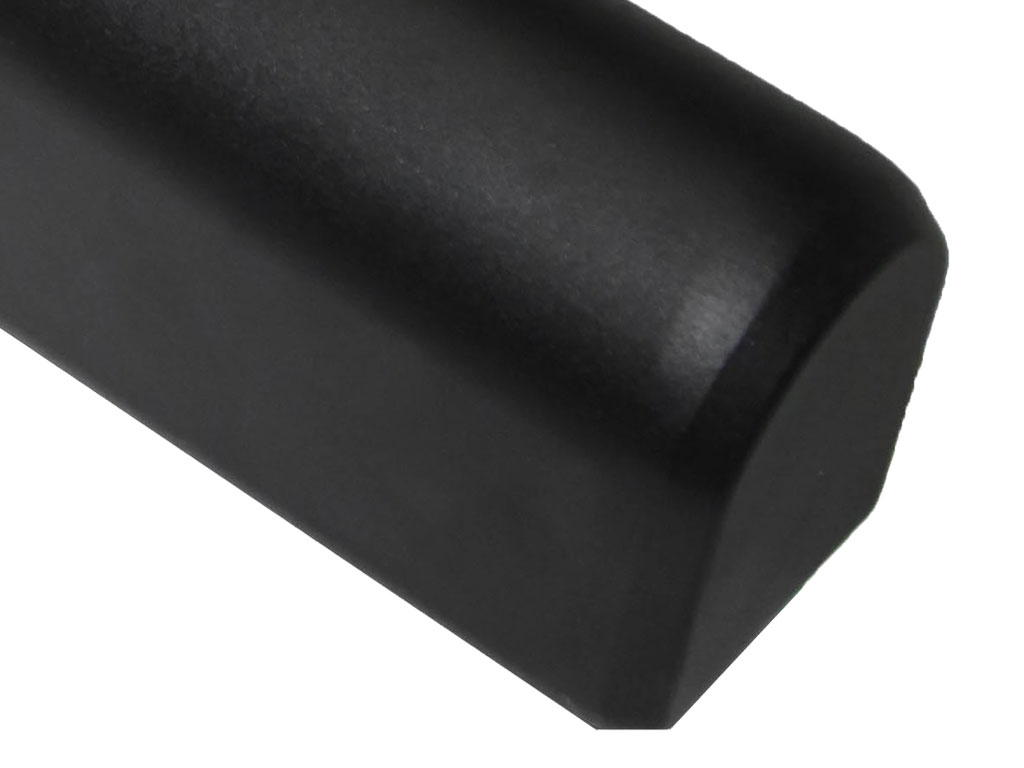

    Защита от негативных воздействий окружающей средыЗащита от негативных воздействий окружающей среды

  • Комплектация

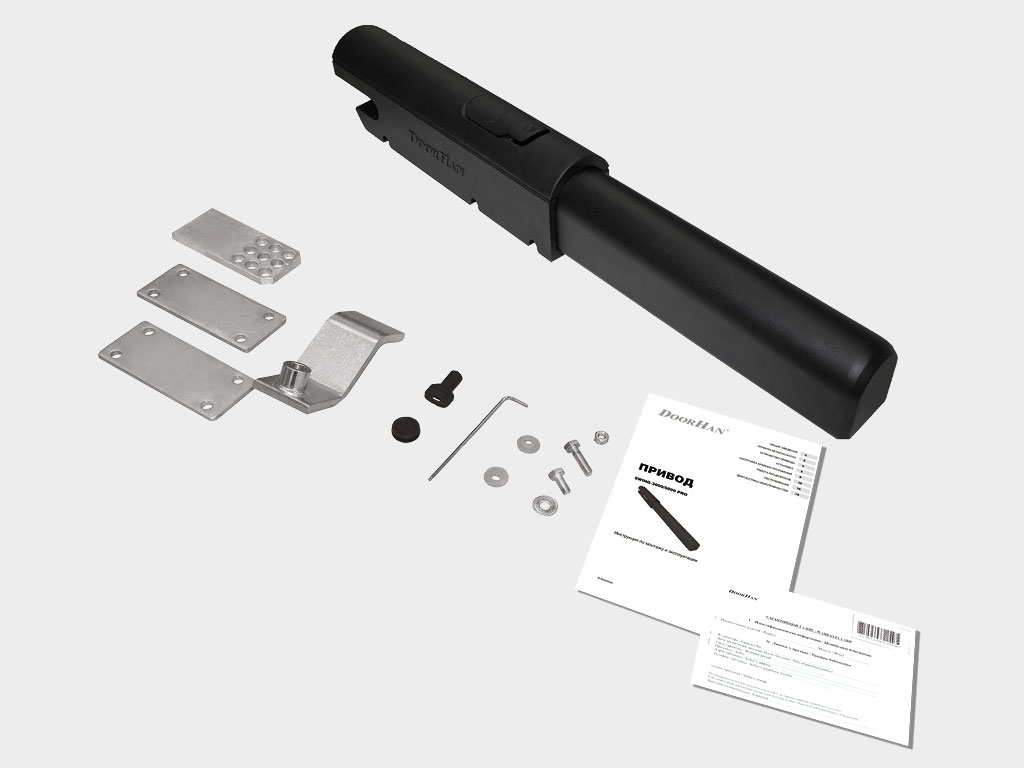

    Базовая комплектация

    Два электропривода, блок управления в корпусе, крепежные элементы, ключ расцепителя.

    Дополнительная комплектация

    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
    Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
    Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
    Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
    Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
    GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
    WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
    Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.
    Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
    Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
    Сирена SIRENA для звукового оповещения движения ворот.
    Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.
    Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.
    Домофон DOMO7 с функцией управления воротами и калитками.

  • Монтаж

    Способы монтажа

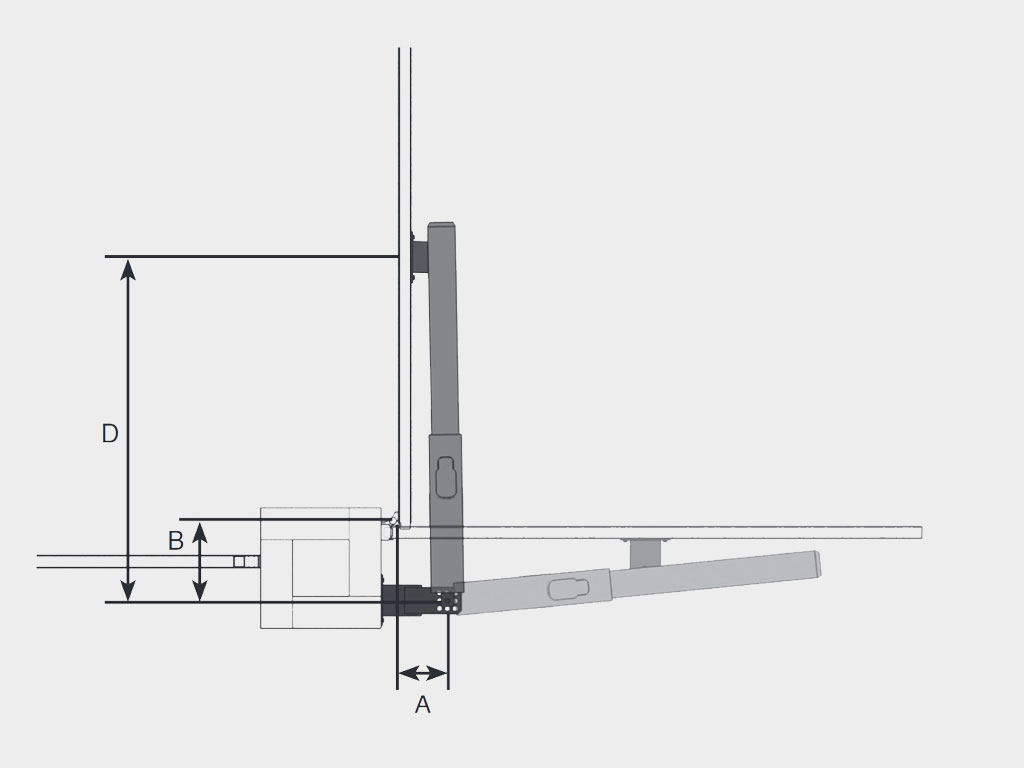

    Устанавливается с помощью кронштейнов на створки ворот с открыванием внутрь. Устанавливается с помощью кронштейнов на створки ворот с открыванием внутрь.

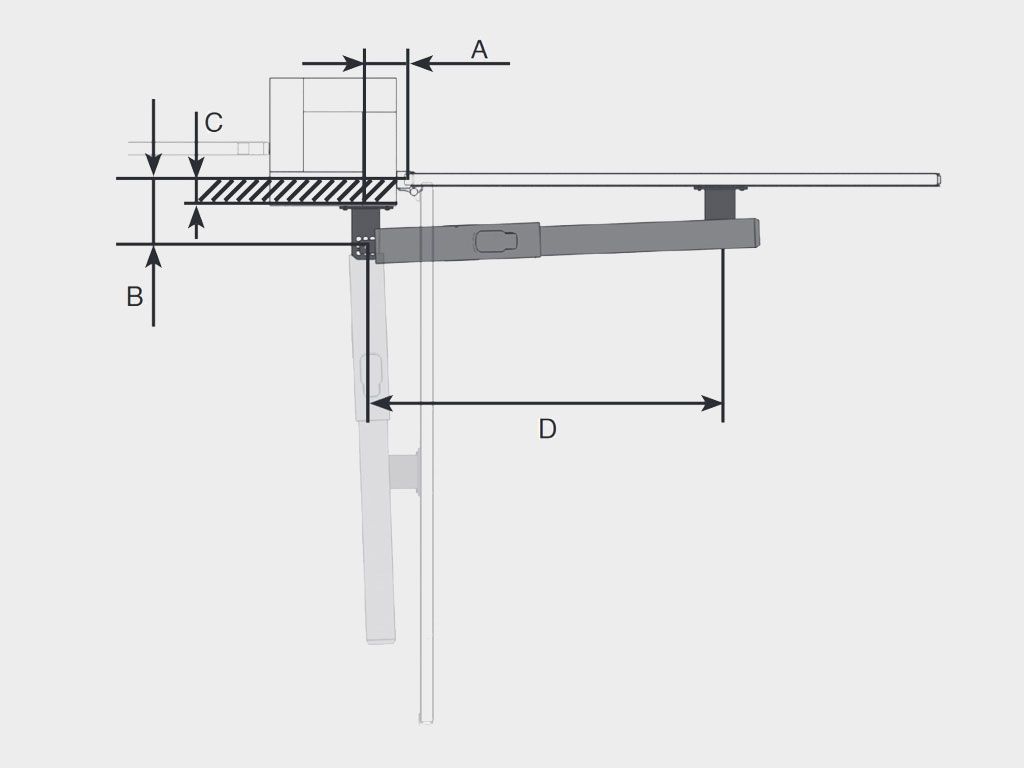

    Устанавливается с помощью кронштейнов на створки ворот с открыванием наружу. Устанавливается с помощью кронштейнов на створки ворот с открыванием наружу.
