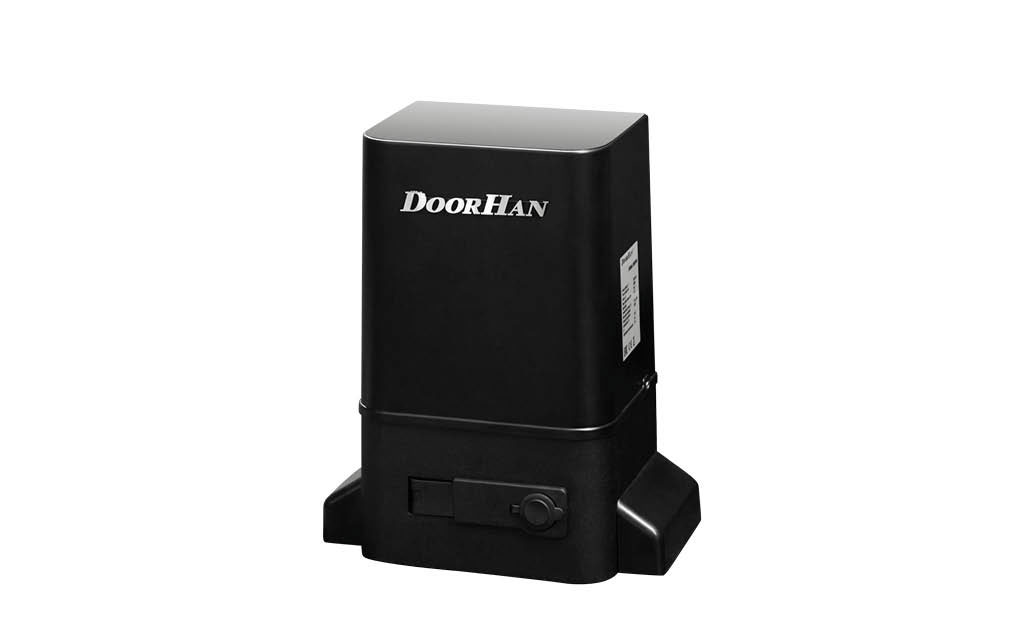

Приводы для откатных ворот SLIDING-1300PRO и SLIDING-2100PRO

  • Приводы для откатных ворот DoorHan

    Приводы для откатных ворот SLIDING-1300PRO и SLIDING-2100PRO

    Электромеханические приводы серий SLIDING-1300PRO и SLIDING-2100PRO предназначены для автоматизации бытовых и промышленных откатных ворот массой до 1 300 и 2 000 кг соответственно. Встроенный блок управления PCB-SL обеспечивает совместимость с различными системами контроля доступа (СКУД), а также поддерживает подключение современных Wi-Fi-модулей, функционирующих через фирменное приложение MyDoorHan. В случае эксплуатации данных приводов в регионах с холодным климатом, рекомендуем устанавливать обогревающий элемент HEATER, который позволит расширить диапазон рабочих температур от -55 до +55 °С.

    Преимущества

    • Функция пешеходного прохода
      Функция пешеходного прохода позволяет открывать ворота на один метр для прохода пользователей в случае отсутствия калитки.

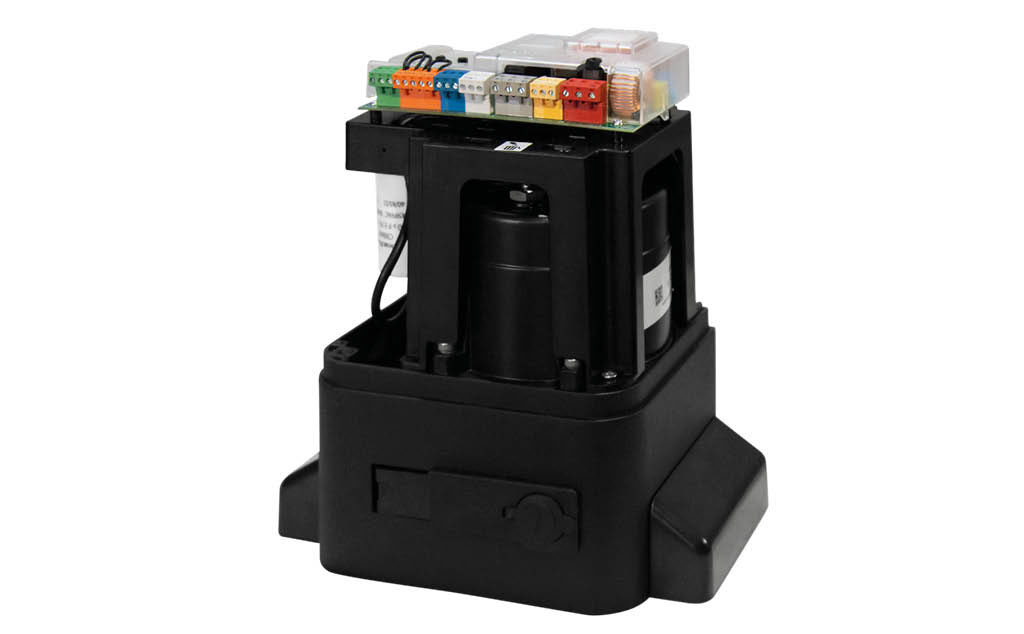

    • Встроенный блок управления
      Встроенный блок управления позволяет подключить множество дополнительных аксессуаров и настроить самые востребованные функции.
    • Ручное управление воротами
      На случай отсутствия электричества в приводе реализован встроенный расцепитель, что позволяет открыть ворота вручную.
    • Увеличенный ресурс работы
      Мотор-редуктор имеет высококачественную густую смазку, которая позволяет ему работать в условиях низких температур.

    Конструкция

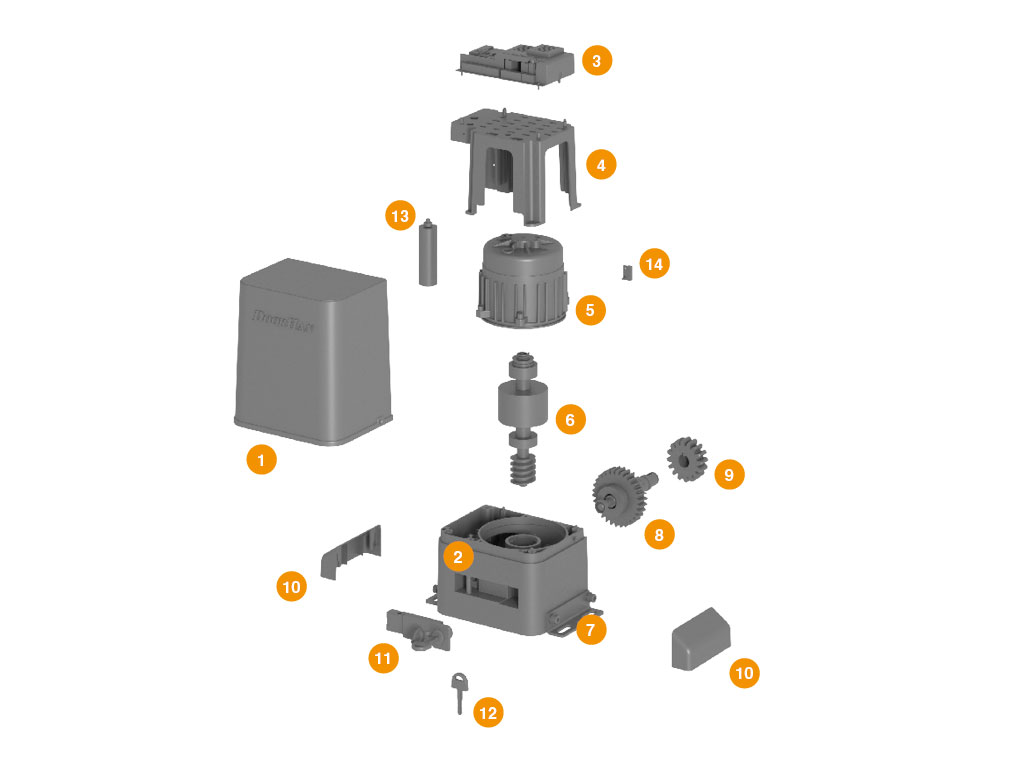

    Конструкция
    1. Крышка корпуса;
    2. Корпус редуктора;
    3. Плата управления;
    4. Защитная крышка статора;
    5. Статор;
    6. Ротор привода;
    7. Крепление привода;
    8. Рабочий вал;
    9. Зубчатая шестерня;
    10. Крышка крепления;
    11. Рычаг расцепителя;
    12. Ключ расцепителя;
    13. Пусковой конденсатор;
    14. Считыватель концевых положений.

    Технические характеристики

    Параметр Значение Примечание
    Максимальный вес полотна ворот, кг 1 300/2 100 В зависимости от модели
    Напряжение питания, В 220–240
    Максимальное усилие, Н 900/1 350 В зависимости от модели
    Мощность, Вт 550/800 В зависимости от модели
    Диапазон рабочих температур, °С -20...+55
    Максимальный действующий момент, Нм 27,5/43 В зависимости от модели
    Класс защиты IP IP54
    Интенсивность использования, % 50 При температуре t = 20 °С

    Новинки

    Изменена верхняя защитная крышка корпуса. Данная конструкция внешней крышки корпуса лучше защищает блок управления от влаги, пыли и внешних воздействий окружающей среды. Изменена верхняя защитная крышка корпуса. Данная конструкция внешней крышки корпуса лучше защищает блок управления от влаги, пыли и внешних воздействий окружающей среды.
    Доработана защитная крышка статора привода. Новая конструкция стала более легкой, но в то же время более надежной за счет добавленных ребер жесткости. Доработана защитная крышка статора привода. Новая конструкция стала более легкой, но в то же время более надежной за счет добавленных ребер жесткости.

    Условия эксплуатации

    1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
    2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
    3. Не устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
    4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
    5. Использовать доп. аксессуары только компании DoorHan во избежание поломок привода.
    6. Не оставлять электродвигатель в расцепленном состоянии.
    7. Не использовать привод, если необходим ремонт или регулировка.
    8. Убедиться в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
    9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
    10. Не позволять детям пользоваться приводом и комплектующими.
    11. Не вносить изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода сроком на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

    Документация

    Чертежи

    Габаритный чертеж.

    Паспорта и сертификаты

    Декларация соответствия;
    Сервисная книжка.

    Инструкции

    Руководство по монтажу и эксплуатации;
    Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики.

  • Дизайн

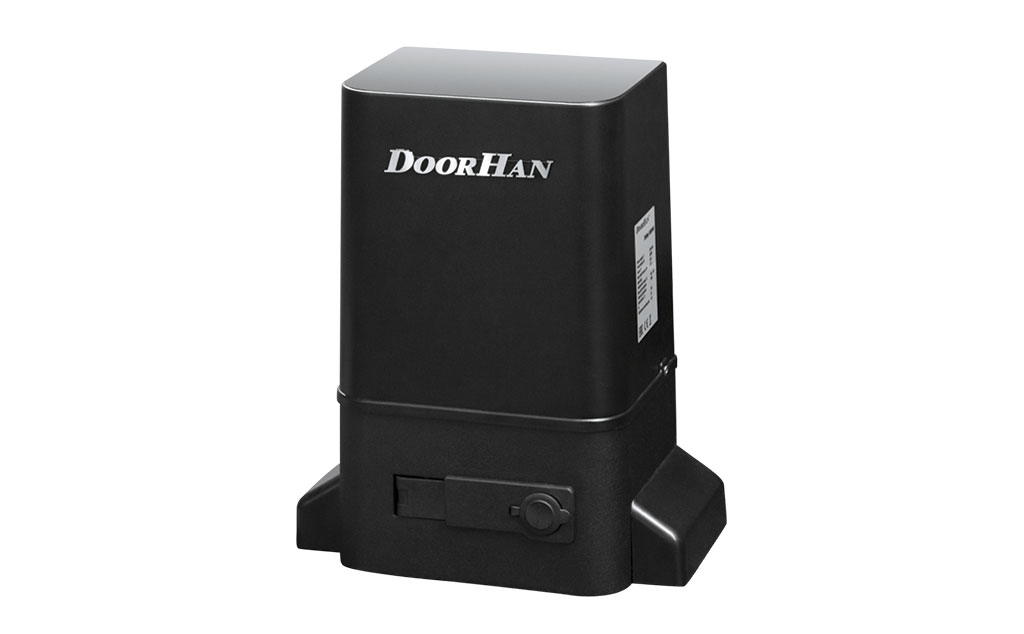

    Эргономичный корпусЭргономичный корпус

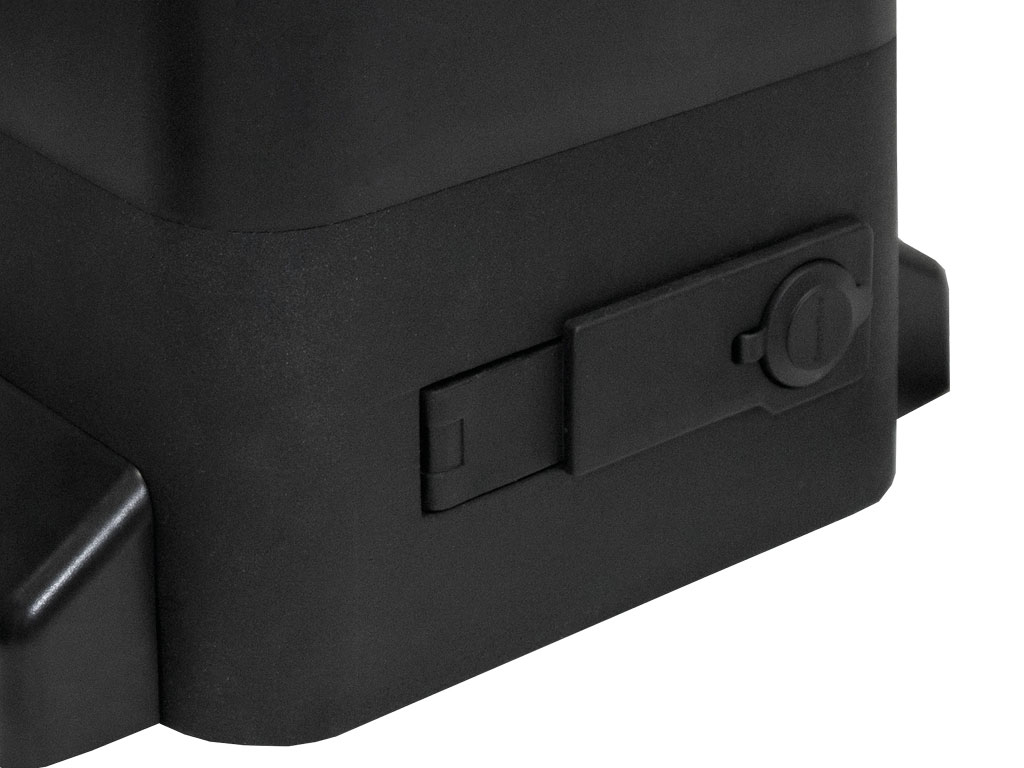

    Специальный механизм расцепленияСпециальный механизм расцепления

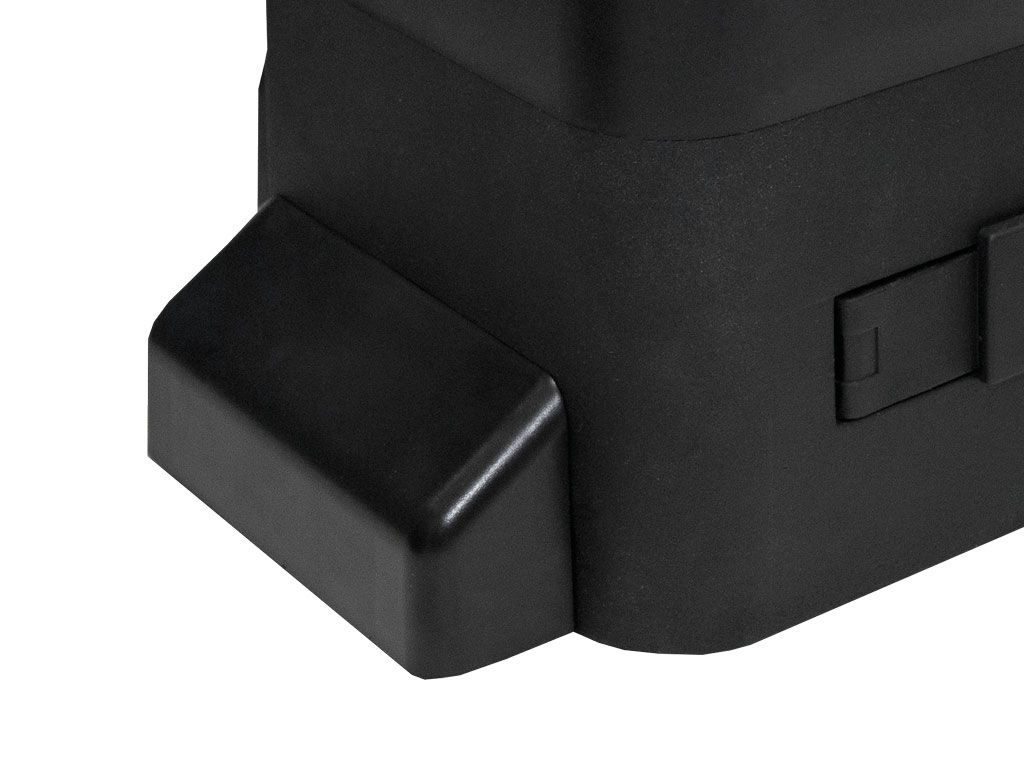

    Надежное крепление к монтажному основаниюНадежное крепление к монтажному основанию

  • Комплектация

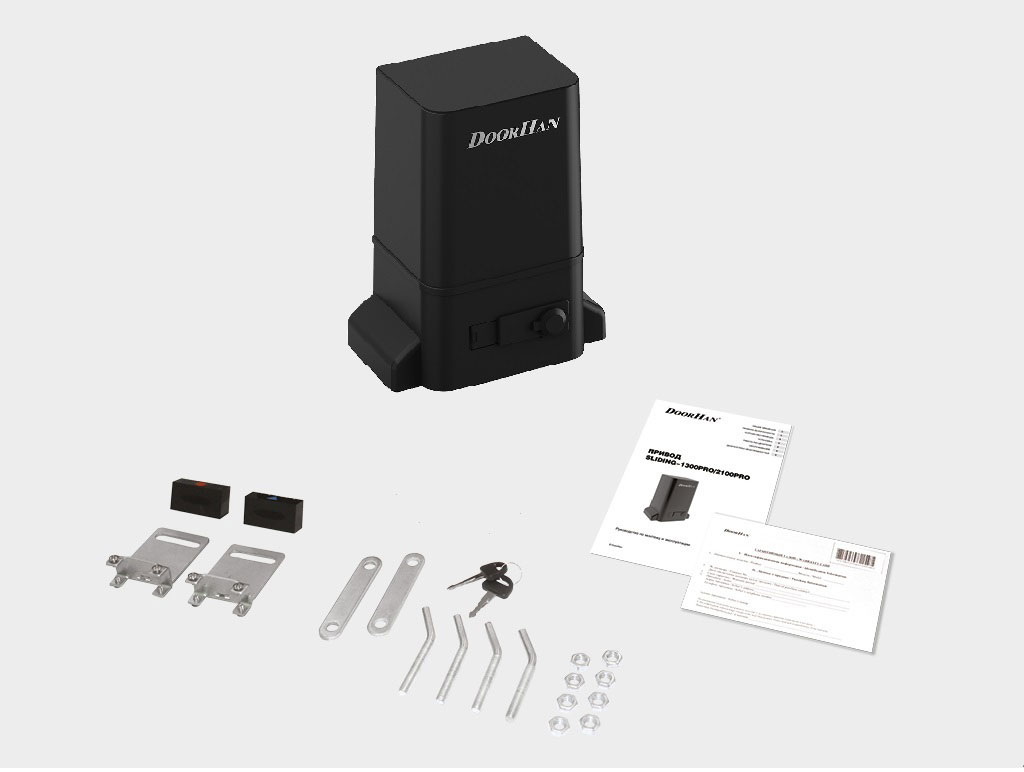

    Базовая комплектация

    Электропривод, магнитные концевые выключатели, крепежные элементы.

    Дополнительная комплектация

    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
    Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
    Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
    Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
    Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
    GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
    WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
    Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.
    Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
    Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
    Сирена SIRENA для звукового оповещения движения ворот.
    Обогреватель HEATER предназначен для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур.
    Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

  • Монтаж

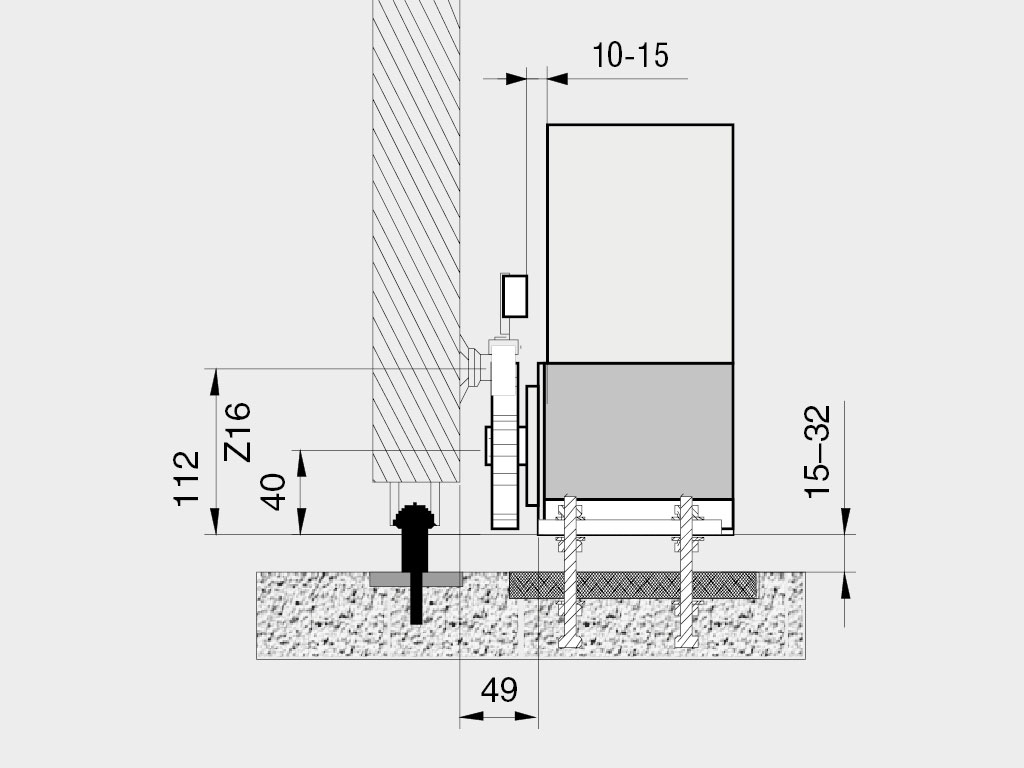

    Способы монтажа

    Устанавливается на монтажную пластину, которая анкерится в бетонное основание. Устанавливается на монтажную пластину, которая анкерится в бетонное основание.
