Приводы для откатных ворот SLIDING-500 и SLIDING-800

  • Приводы для откатных ворот DoorHan

    Приводы для откатных ворот SLIDING-500 и SLIDING-800

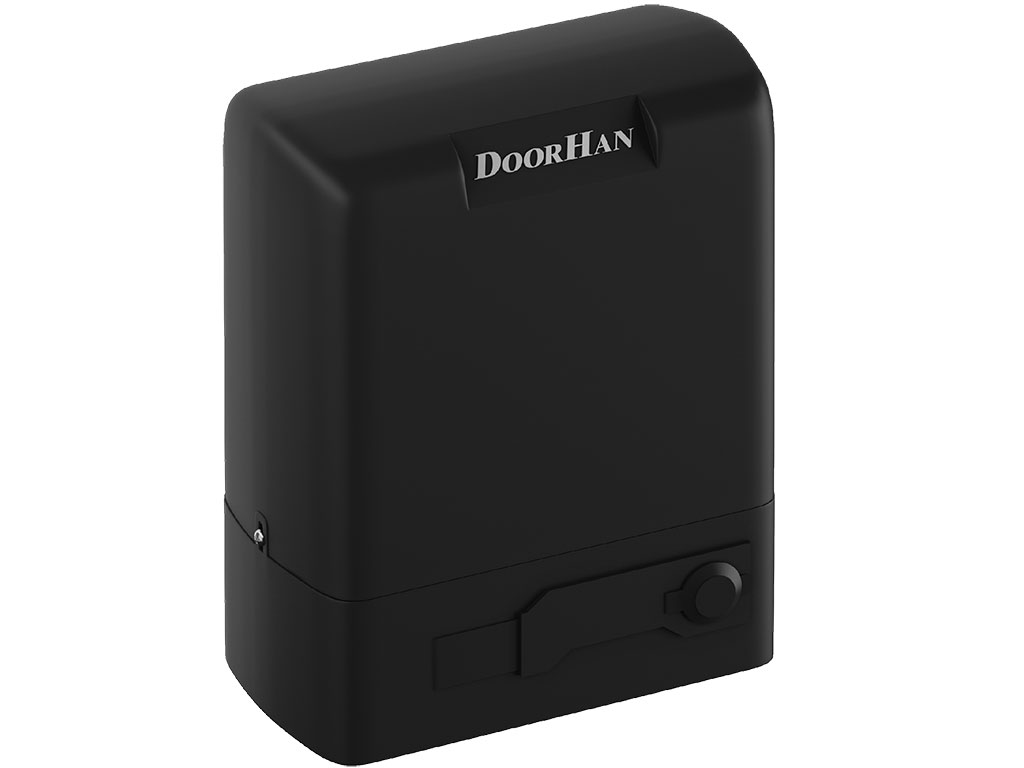

    Электромеханические приводы SLIDING-500 и SLIDING-800 предназначены для автоматизации откатных ворот массой до 500 и 800 кг соответственно. Встроенный блок управления PCB-SL обеспечивает совместимость с различными системами контроля доступа (СКУД), а также поддерживает подключение современных Wi-Fi-модулей, функционирующих через фирменное приложение MyDoorHan. В случае эксплуатации данных приводов в регионах с холодным климатом, рекомендуем устанавливать обогревающий элемент HEATER, который позволит расширить диапазон рабочих температур от -55 до +55 °С.

    Преимущества

    • Точность остановки ворот
      Магнитные концевые выключатели нового поколения обеспечивают точность срабатывания концевиков в крайних положениях.
    • Возможность подключения фотоэлементов и сигнальной лампы
      Многофункциональный блок управления дает возможность подключения фотоэлементов (на открывание и закрывание ворот), а также сигнальной лампы, что обеспечивает безопасность эксплуатация ворот.
    • Удобство использования
      Возможность настройки усилия, автозакрывания и раздельного управления для удобства использования.
    • Встроенный приемник
      Встроенный приемник позволяет прописать до 60 пультов.

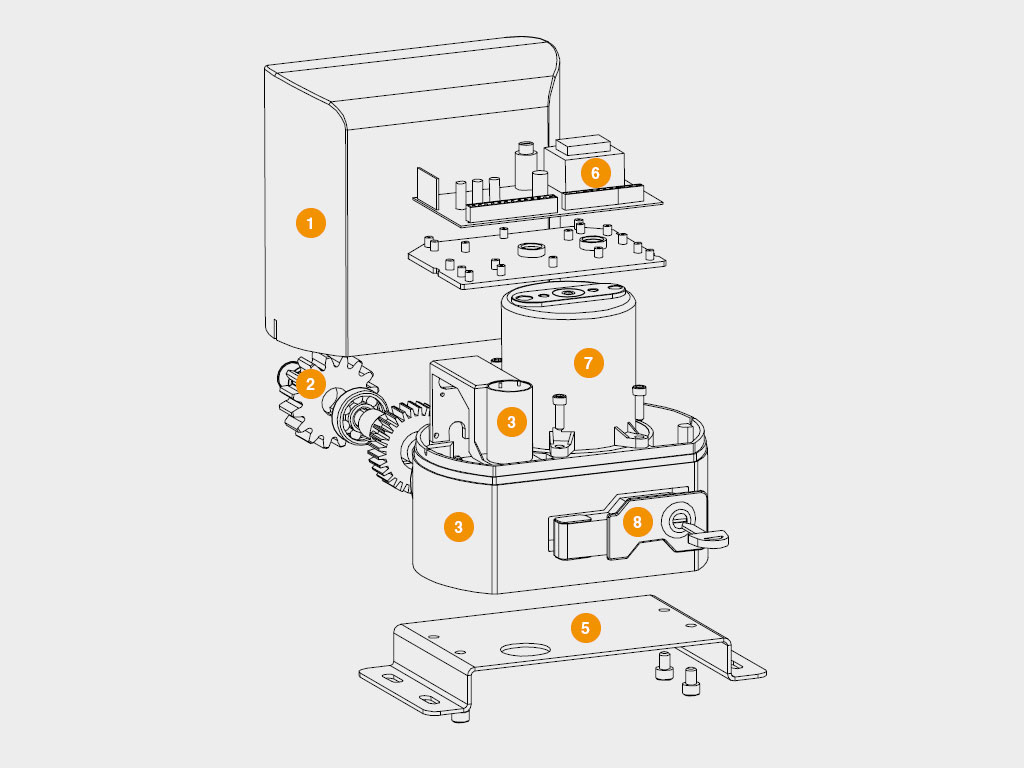

    Конструкция

    Конструкция
    1. Крышка корпуса;
    2. Шестерня;
    3. Конденсатор;
    4. Корпус редуктора;
    5. Крепление привода;
    6. Блок управления;
    7. Статор;
    8. Расцепитель.

    Технические характеристики

    Параметр Значение Примечание
    Максимальный вес полотна ворот, кг 500; 800 В зависимости от модели
    Напряжение питания, В 220–240
    Максимальный действующий момент, Нм 16; 20 В зависимости от модели
    Мощность, Вт 260; 280 В зависимости от модели
    Диапазон рабочих температур, °С -20...+55
    Скорость открывания проёма ворот, м/мин 10; 12 В зависимости от модели
    Класс защиты IP IP54
    Интенсивность использования, % 50 При температуре t = 20 °С

    Условия эксплуатации

    1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
    2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
    3. Не устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
    4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
    5. Использовать доп. аксессуары только компании DoorHan во избежание поломок привода.
    6. Не оставлять электродвигатель в расцепленном состоянии.
    7. Не использовать привод, если необходим ремонт или регулировка.
    8. Убедиться в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
    9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
    10. Не позволять детям пользоваться приводом и комплектующими.
    11. Не вносить изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода сроком на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

    Документация

    Чертежи

    Габаритный чертеж.

    Паспорта и сертификаты

    Декларация соответствия;
    Сервисная книжка.

    Инструкции

    Руководство по монтажу и эксплуатации;
    Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики.

  • Дизайн

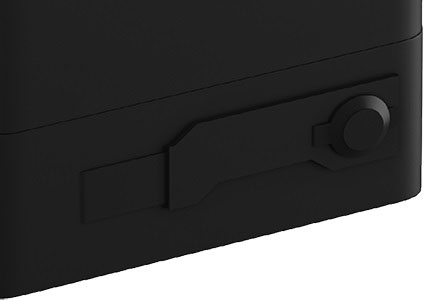

    Специальный механизм расцепленияСпециальный механизм расцепления

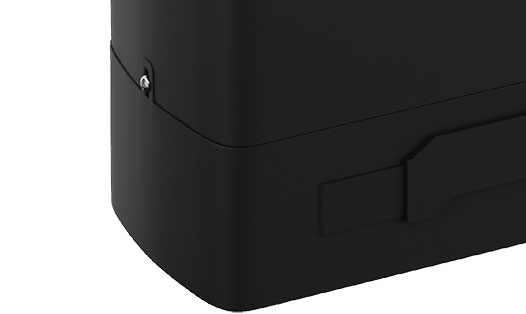

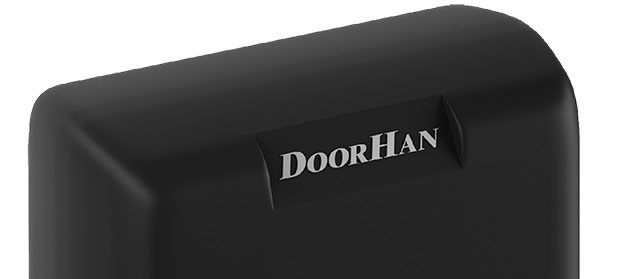

    Ударопрочный ABS-пластикУдаропрочный ABS-пластик
    Надежное крепление к монтажному основаниюНадежное крепление к монтажному основанию

  • Комплектация

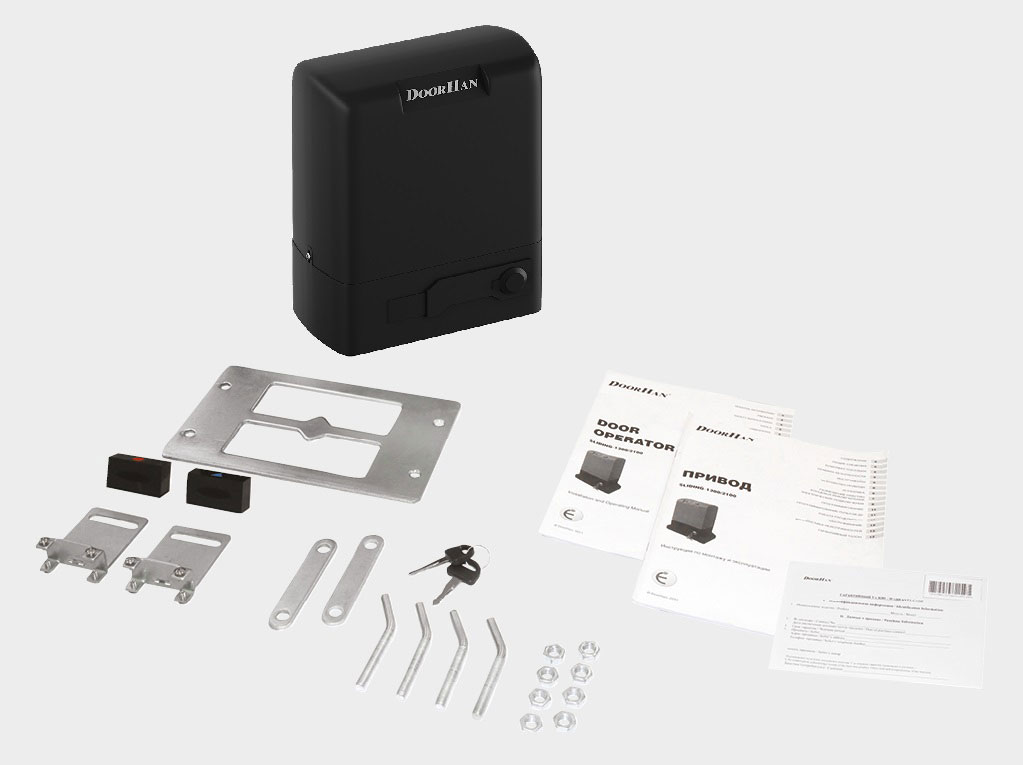

    Базовая комплектация

    Электропривод, магнитные концевые выключатели, монтажное основание, крепежные элементы.

    Дополнительная комплектация

    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
    Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
    Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
    Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
    Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
    GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
    WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
    Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.
    Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
    Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
    Сирена SIRENA для звукового оповещения движения ворот.
    Обогреватель HEATER предназначен для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур.
    Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

  • Монтаж

    Способы монтажа

    Устанавливается на монтажную пластину, которая анкерится в бетонное основание. Устанавливается на монтажную пластину, которая анкерится в бетонное основание.
