Приводы для откатных ворот SLIDING-500PRO и SLIDING-800PRO

  • Приводы для откатных ворот DoorHan

    Приводы для откатных ворот SLIDING-500PRO и SLIDING-800PRO

    Электромеханические приводы SLIDING-500PRO и SLIDING-800PRO предназначены для автоматизации бытовых откатных ворот массой до 500 и 800 кг соответственно. Встроенный блок управления PCB-SL обеспечивает совместимость с различными системами контроля доступа (СКУД), а также поддерживает подключение современных Wi-Fi-модулей, функционирующих через фирменное приложение MyDoorHan. В случае эксплуатации данных приводов в регионах с холодным климатом, рекомендуем устанавливать обогревающий элемент HEATER, который позволит расширить диапазон рабочих температур от -55 до +55 °С.

    Преимущества

    • Безопасность эксплуатации и монтажа
      Плата имеет собственный пластиковый корпус, который защищает от случайного касания находящихся под напряжением элементов, обеспечивая дополнительную безопасность при эксплуатации и монтаже электропривода.
    • Встроенный приемник
      Встроенный в блок управления приемник не только упрощает процесс монтажа, но и сокращает временные и финансовые затраты на установку.
    • Надежная система крепления
      Электропривод имеет надежную систему крепления к монтажному основанию, которое поставляется в комплекте с приводом.
    • Точность остановки ворот
      Магнитные концевые выключатели нового поколения обеспечивают точность срабатывания концевиков в крайних положениях и не подвержены внешним воздействиям климатических условий любого региона страны.

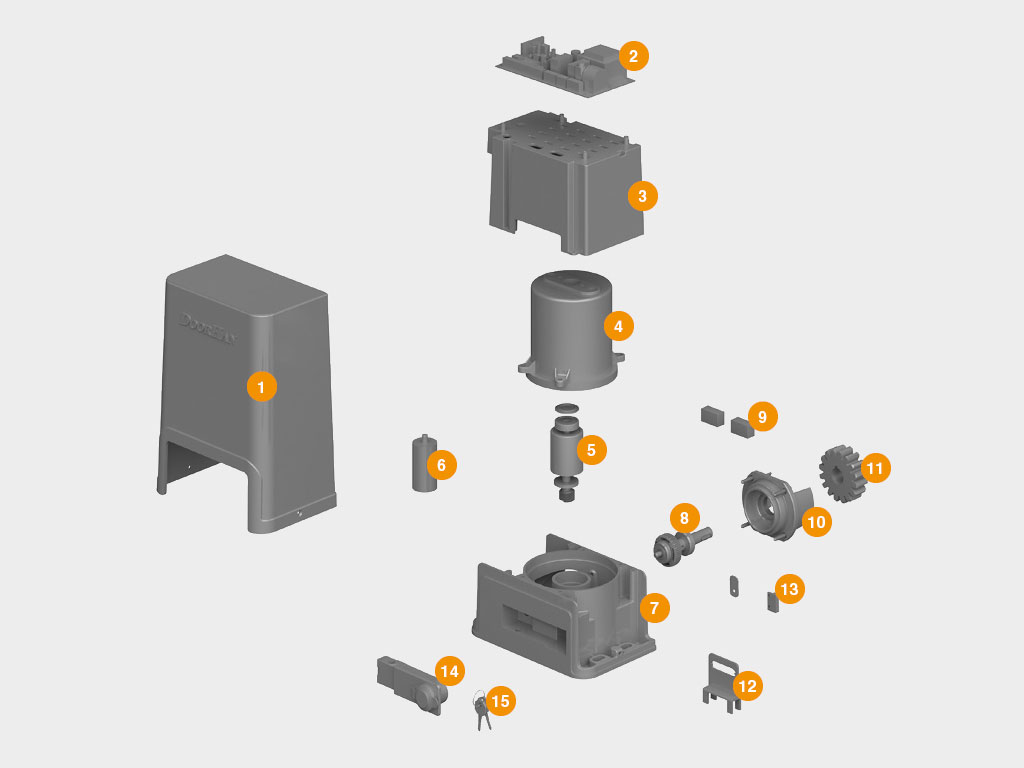

    Конструкция

    Конструкция
    1. Крышка верхняя привода;
    2. Плата управления PCB-SL;
    3. Крышка внутренняя привода;
    4. Статор двигателя в сборе с алюминиевым корпусом привода;
    5. Ротор привода;
    6. Конденсатор привода;
    7. Нижняя часть корпуса двигателя;
    8. Рабочий вал двигателя c шестеренкой и подшипниками в сборе;
    9. Неодимовый магнитный концевой выключатель;
    10. Крышка боковая привода;
    11. Шестеренка рабочая;
    12. Стойка магнита новая;
    13. Комплект разнесенных считывателей концевых выключателей;
    14. Узел расцепителя;
    15. Ключи расцепителя.

    Технические характеристики

    Параметр Значение Примечание
    Максимальный вес полотна ворот, кг 500/800
    Напряжение питания, В 220–240
    Максимальный действующий момент, Нм 16/20
    Мощность, Вт 260/280
    Диапазон рабочих температур, °С -20...+55
    Скорость открывания проёма ворот, м/мин 10/12
    Класс защиты IP 54
    Интенсивность использования, % 50 При температуре t = 20 °С

    Условия эксплуатации

    1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
    2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
    3. Не устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
    4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
    5. Использовать доп. аксессуары только компании DoorHan во избежание поломок привода.
    6. Не оставлять электродвигатель в расцепленном состоянии.
    7. Не использовать привод, если необходим ремонт или регулировка.
    8. Убедиться в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
    9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
    10. Не позволять детям пользоваться приводом и комплектующими.
    11. Не вносить изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода сроком на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

    Документация

    Чертежи

    Габаритный чертеж.

    Паспорта и сертификаты

    Декларация соответствия;
    Сервисная книжка.

    Инструкции

    Руководство по монтажу и эксплуатации;
    Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики.

  • Дизайн

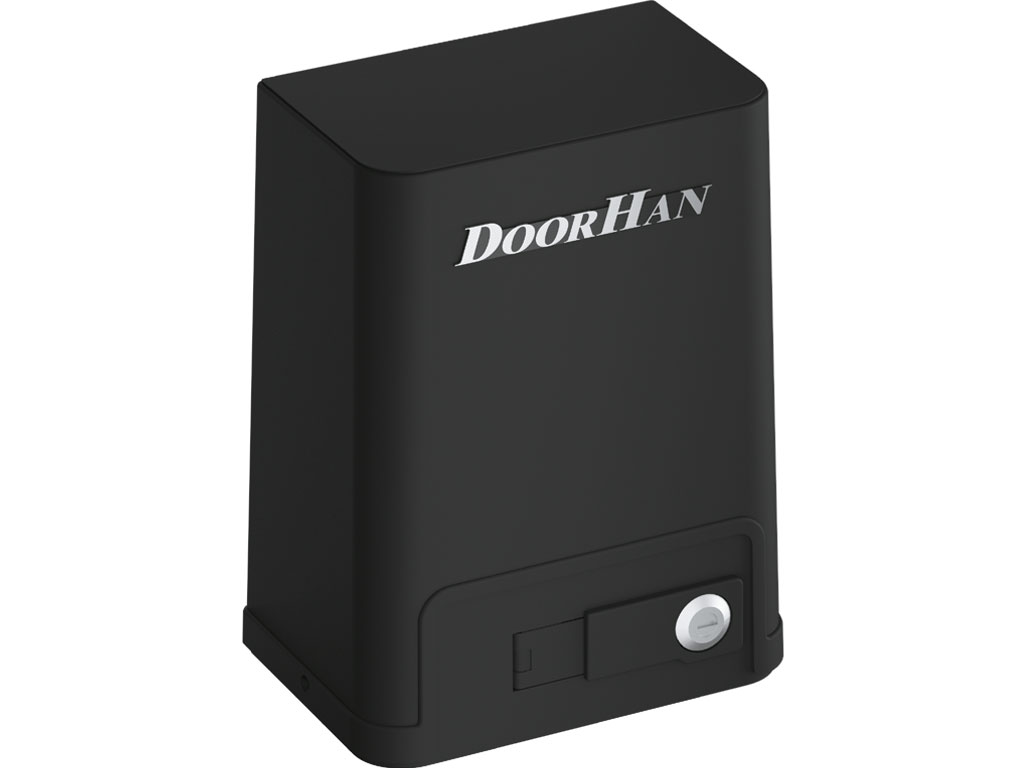

    Верхняя цельная часть корпуса выполнена из ударопрочного пластикаВерхняя цельная часть корпуса выполнена из ударопрочного пластика

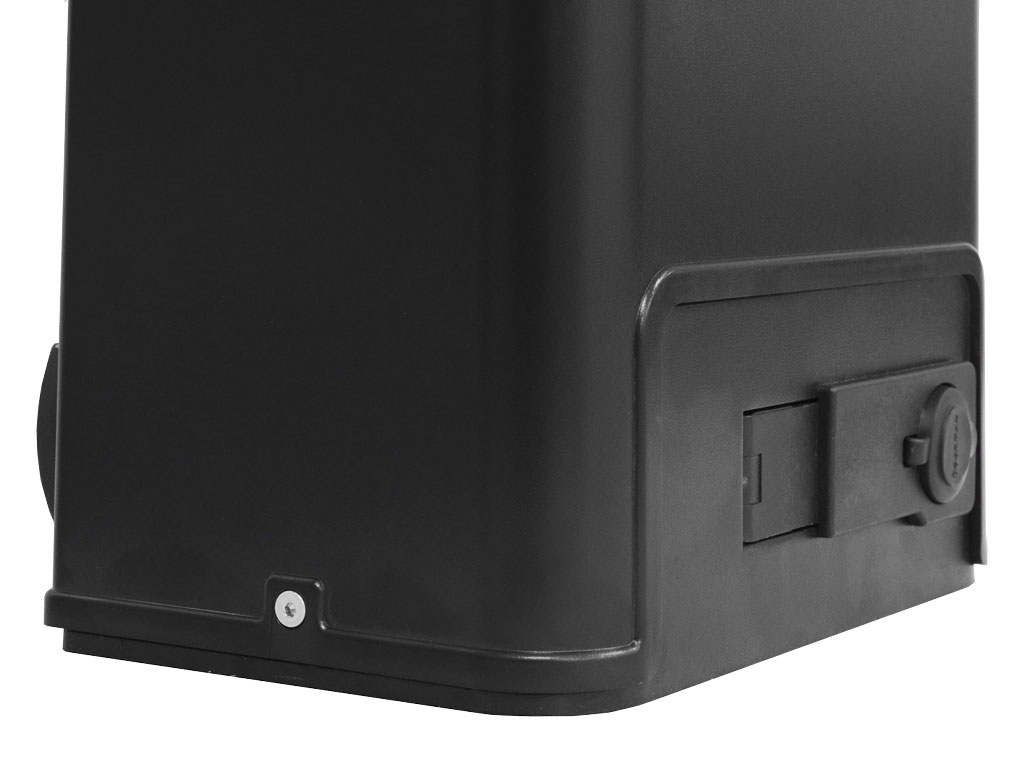

    Специальный механизм расцепленияСпециальный механизм расцепления

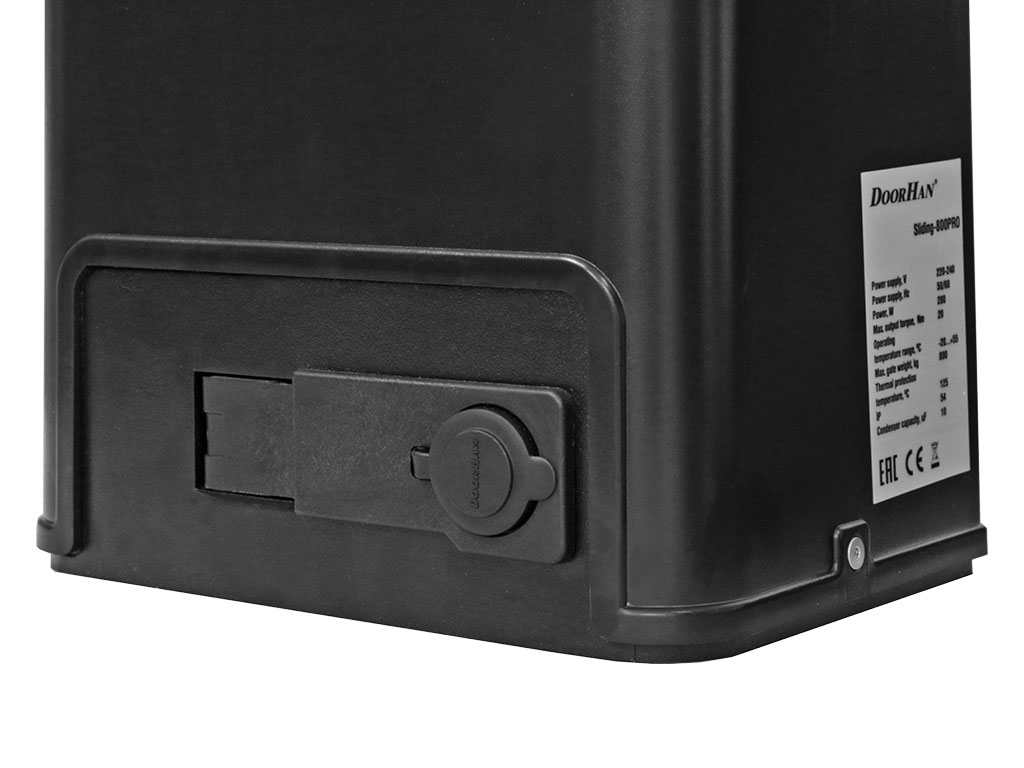

    Нижняя часть привода выполнена из высокопрочного алюминиевого сплаваНижняя часть привода выполнена из высокопрочного алюминиевого сплава

  • Комплектация

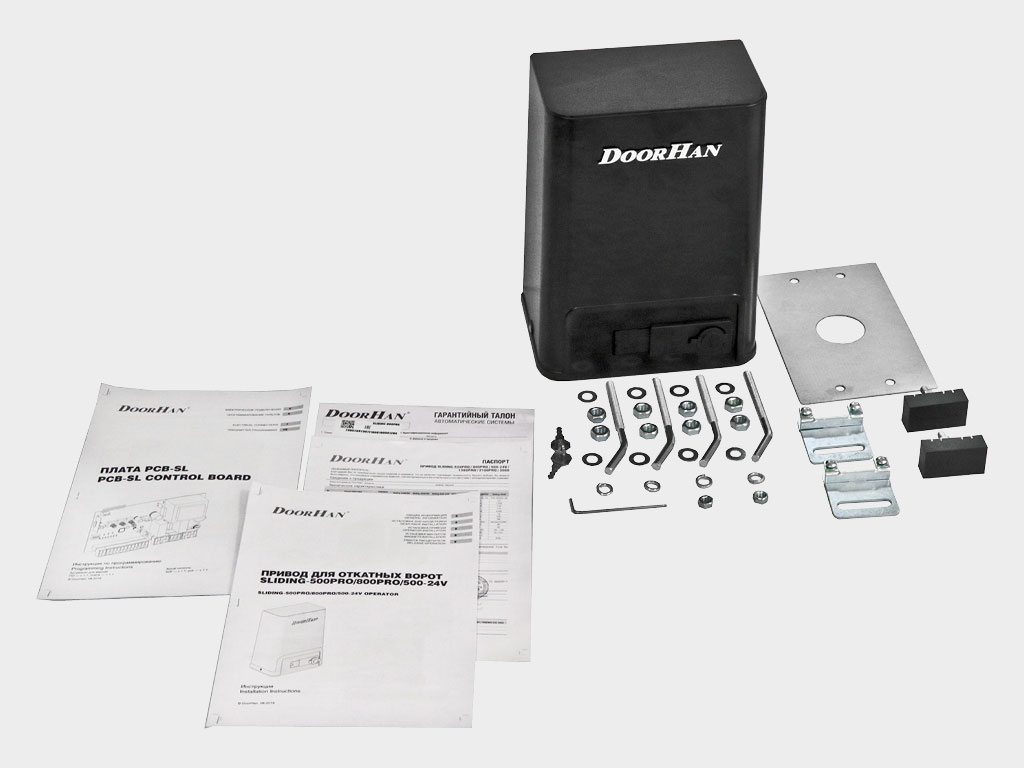

    Базовая комплектация

    Электропривод, магнитные концевые выключатели, монтажное основание, крепежные элементы, гарантийный талон, паспорт, инструкция.

    Дополнительная комплектация

    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
    Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
    Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
    Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
    Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
    GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
    WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
    Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.
    Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
    Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
    Сирена SIRENA для звукового оповещения движения ворот.
    Обогреватель HEATER предназначен для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур.
    Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

  • Монтаж

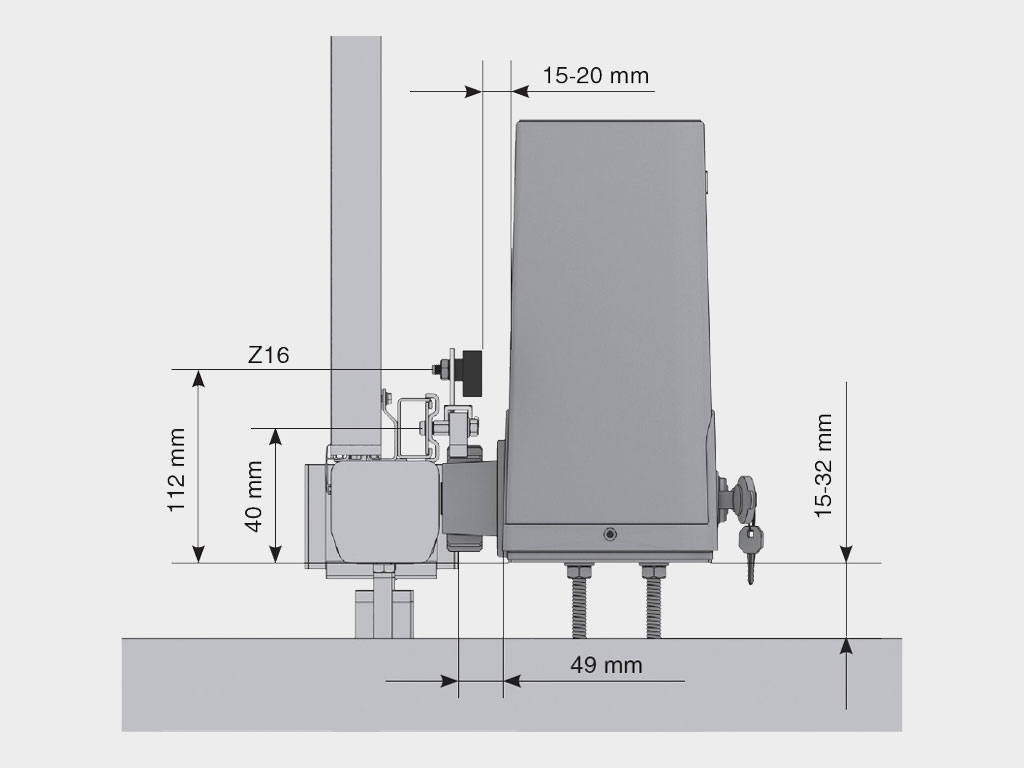

    Способы монтажа

    Устанавливается на монтажную пластину, которая анкерится в бетонное основание. Устанавливается на монтажную пластину, которая анкерится в бетонное основание.
