Привод ARM-230 для распашных ворот

  • Приводы для распашных ворот DoorHan

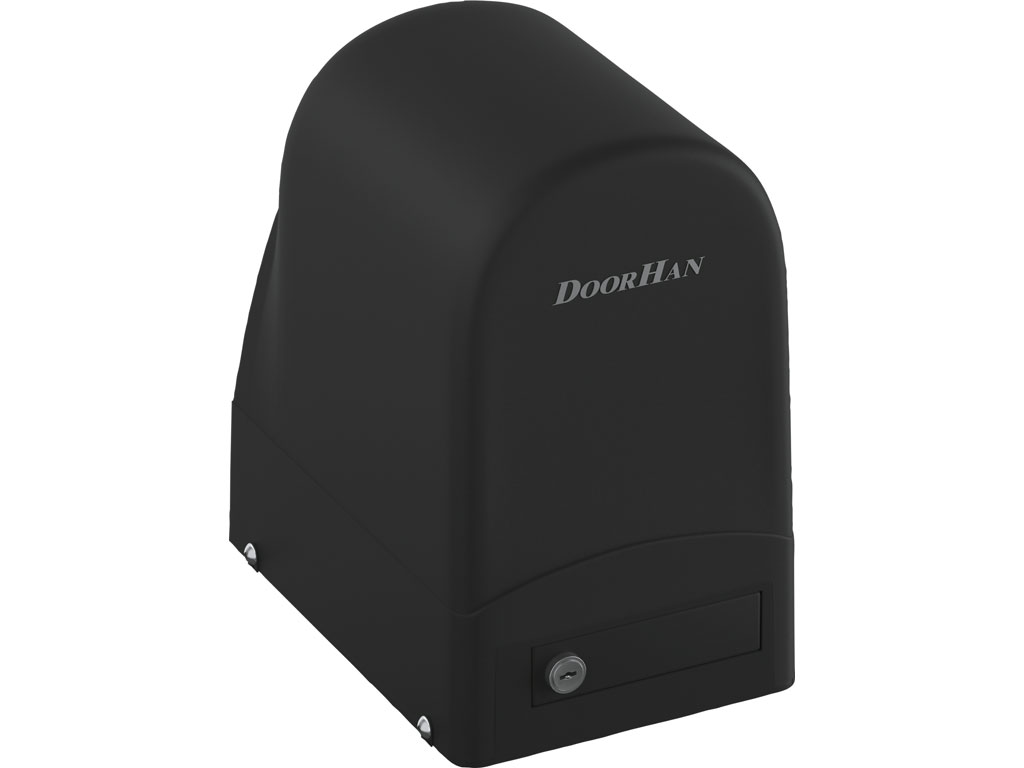

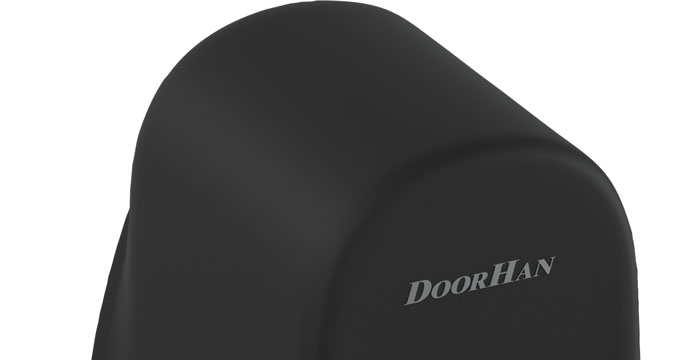

    Привод ARM-230 для распашных ворот

    Электромеханический привод ARM-230 предназначен для автоматизации распашных ворот и калиток, установленных на узкие столбы (минимальная ширина столба — 180 мм). Преимуществом рычажного привода является универсальность конструкции, которая предусматривает его установку как на левую, так и на правую сторону ворот для открывания наружу или внутрь огороженной территории.

    Зона применения

    • Частные домовладения
      Автоматизация распашных ворот с открытием створок как внутрь, так и наружу.
    • Промышленные предприятия
      Автоматизация промышленных и противопожарных распашных ворот, с целью разграничения зон и контроля доступа.
    • Муниципальные объекты
      Устанавливаются при въездах на территорию муниципальных учреждений, детских садов, школ и т. д.

    Преимущества

    • Установка на навесной столб ворот
      Эргономичный корпус позволяет устанавливать привод непосредственно на навесной столб ворот.
    • Концевые выключатели
      Концевые выключатели, встроенные в корпус привода, позволяют не устанавливать наружные механические упоры на ворота.
    • Встроенный блок управления
      Блок управления встроен в корпус привода и не требует дополнительного места для монтажа на объекте.
    • Резервная батарея питания
      Возможность подключения резервной батареи питания позволяет использовать привод даже в случае отсутствия электричества.

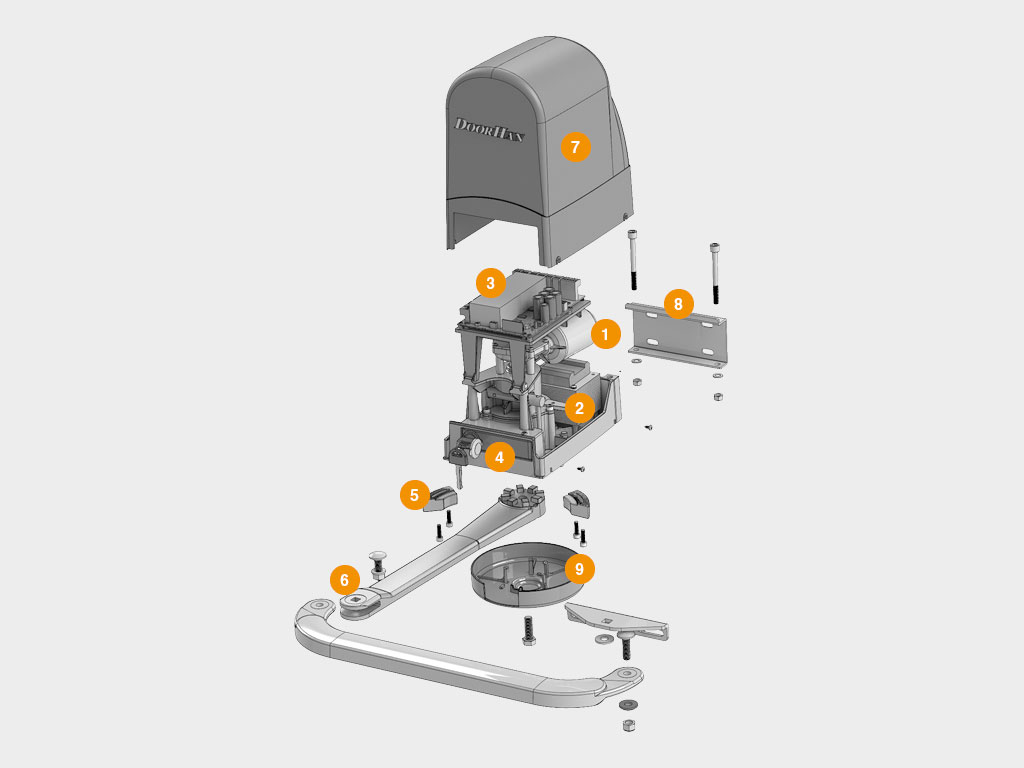

    Конструкция

    Конструкция
    1. Мотор-редуктор;
    2. Трансформатор;
    3. Блок управления;
    4. Расцепитель;
    5. Механический ограничитель;
    6. Рычаг привода;
    7. Крышка корпуса;
    8. Задний кронштейн;
    9. Нижний кожух.

    Технические характеристики

    Параметр Значение Примечание
    Максимальная длина створки, м 1,5
    Напряжение питания, В 220–240 Рабочее напряжение двигателей 24 V
    Максимальный вес створки, кг. 300
    Мощность, Вт 120
    Диапазон рабочих температур, °С -20...+55
    Скорость открывания проёма ворот, м/мин 0,78
    Класс защиты IP IP44
    Интенсивность использования, % 100

    Условия эксплуатации

    1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
    2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
    3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
    4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
    5. Необходимо использовать дополнительные аксессуары только производства концерна DoorHan во избежание поломок привода.
    6. Запрещается оставлять электродвигатель в расцепленном состоянии.
    7. Запрещается использовать привод, если необходим ремонт или регулировка.
    8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
    9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
    10. Не позволяйте детям пользоваться приводом и комплектующими.
    11. Запрещается вносить изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

    Документация

    Чертежи

    Габаритный чертеж.

    Паспорта и сертификаты

    Декларация соответствия;
    Сервисная книжка.

    Инструкции

    Руководство по монтажу и эксплуатации;
    Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики..

  • Дизайн

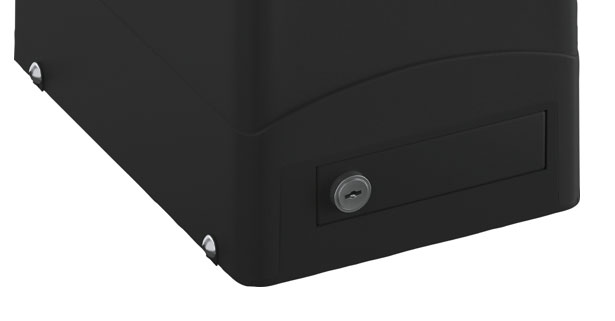

    Специальный механизм расцепленияСпециальный механизм расцепления
    Встроенный блок управленияВстроенный блок управления

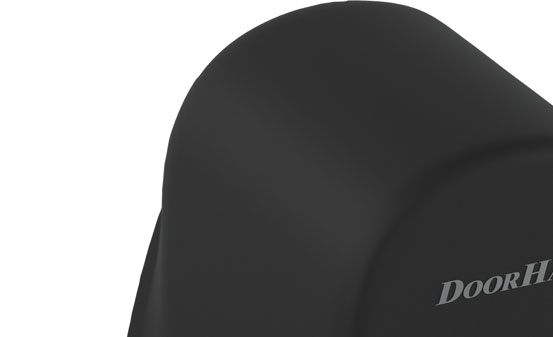

    Ударопрочный ABS-пластикУдаропрочный ABS-пластик

  • Комплектация

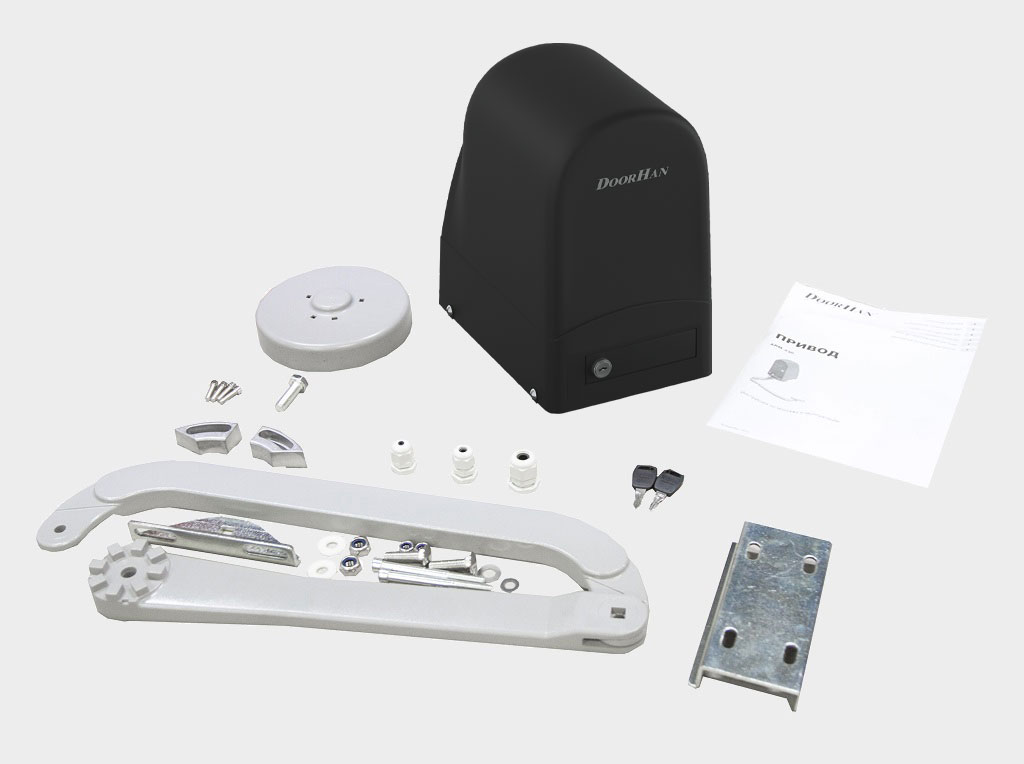

    Базовая комплектация

    Электропривод Master cо встроенным блоком управления, электропривод Slave, два комплекта рычагов, крепежные элементы.

    Дополнительная комплектация

    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
    Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

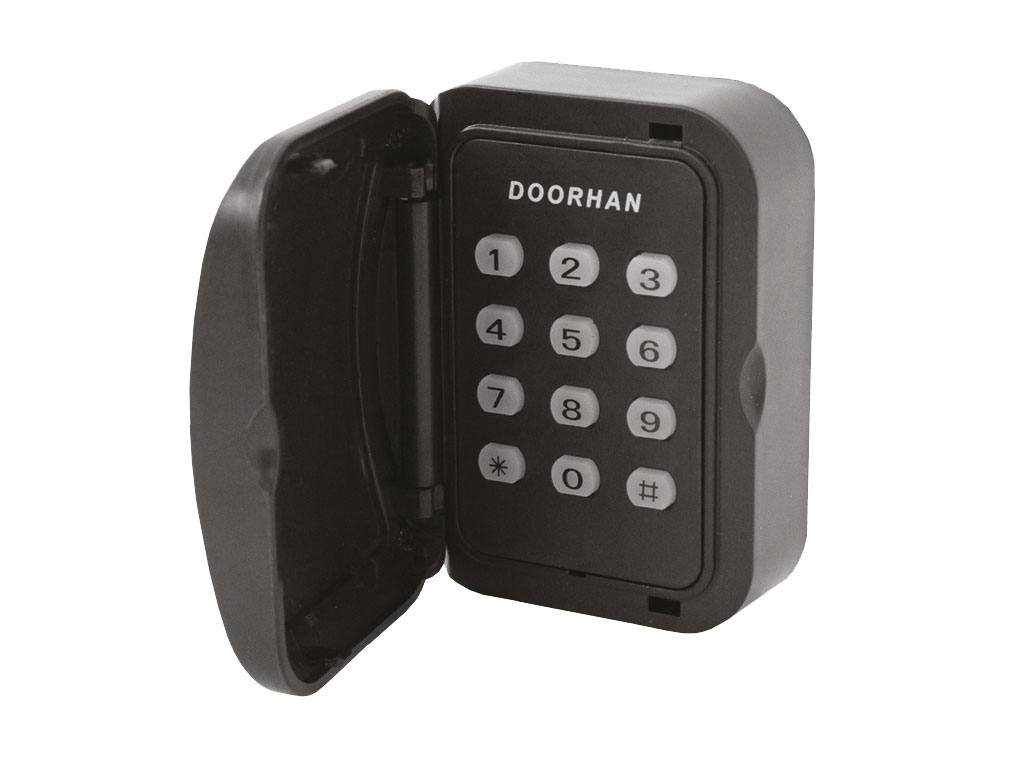

    Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

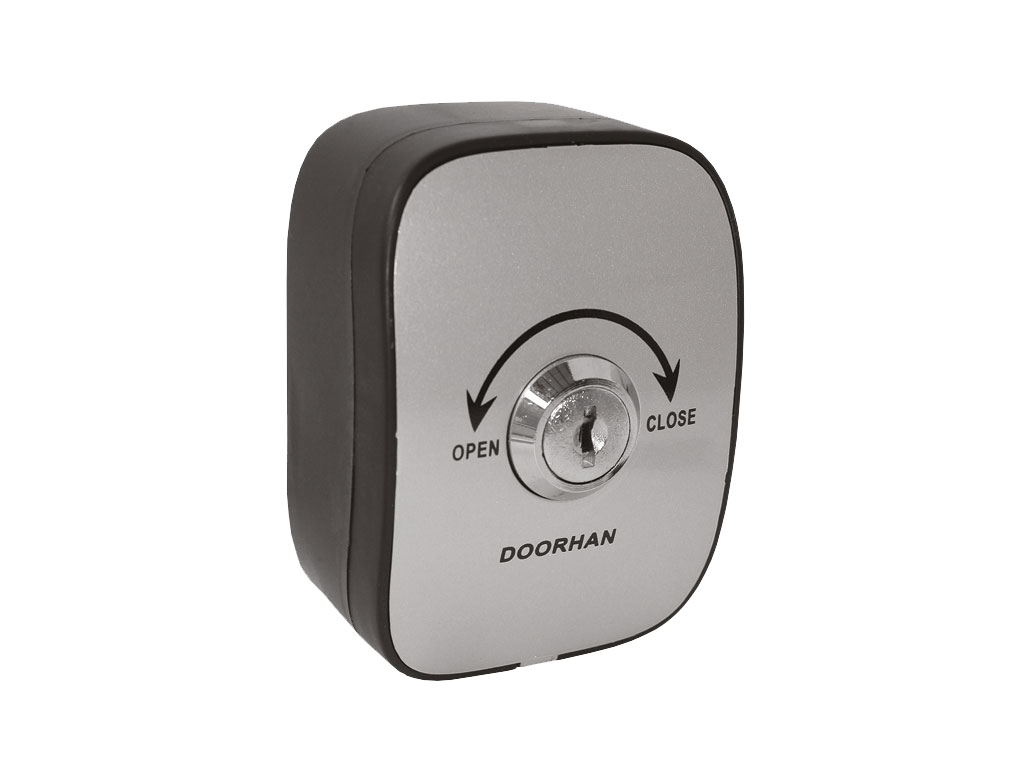

    Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

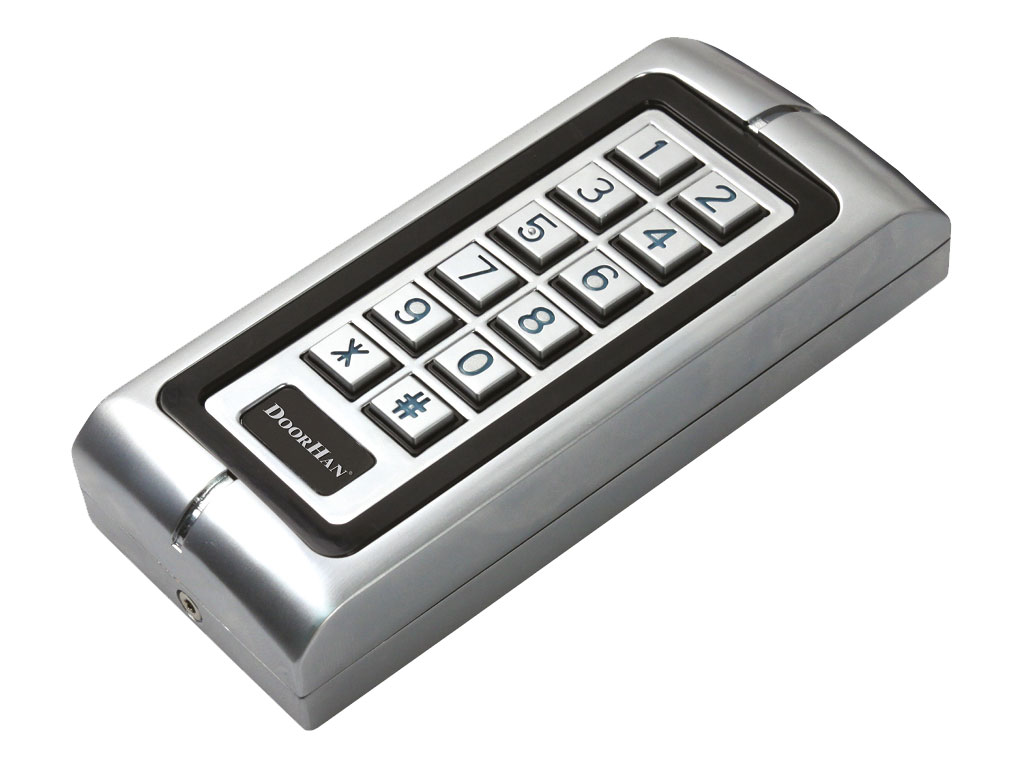

    Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.

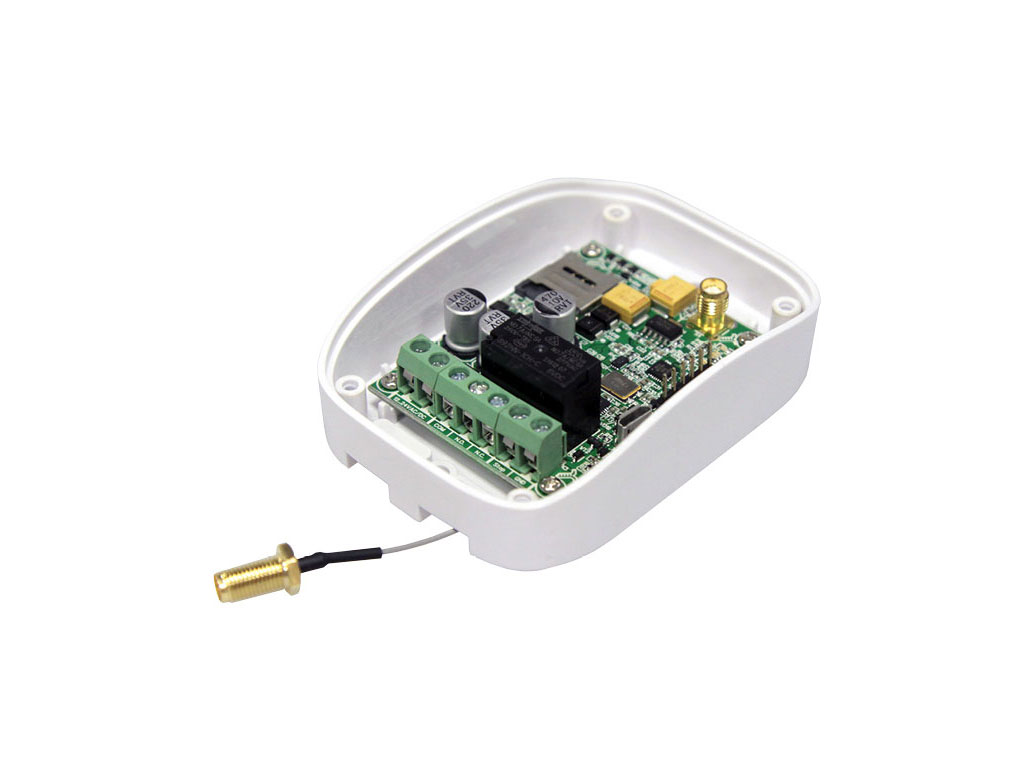

    GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

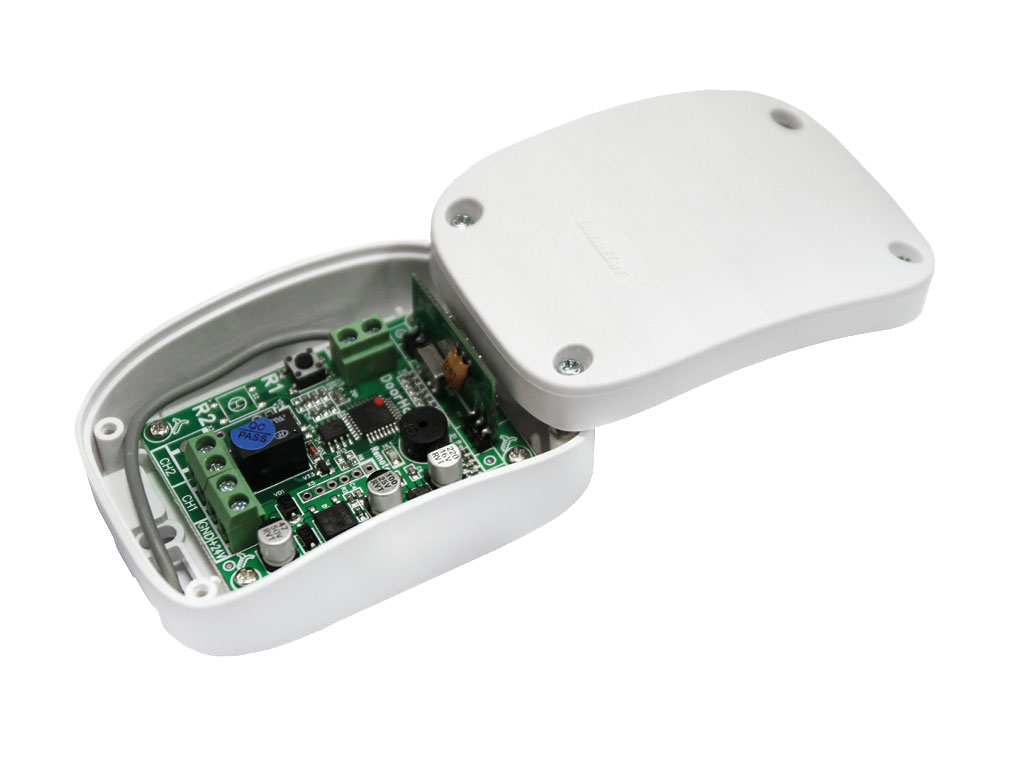

    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

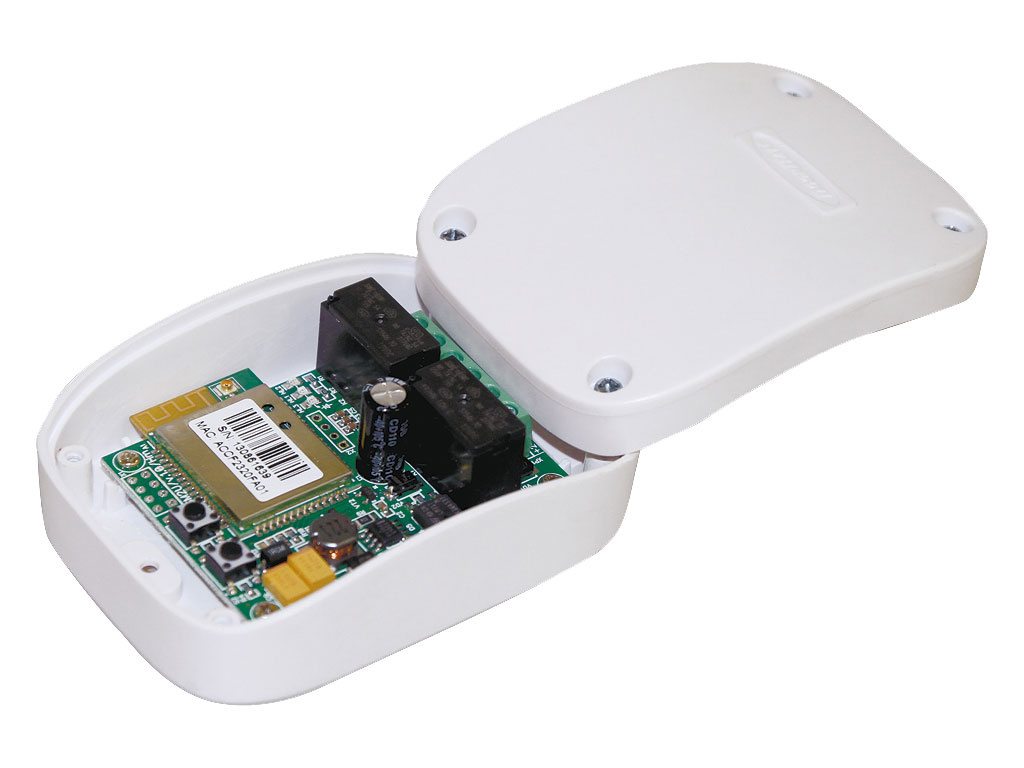

    WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
    Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.

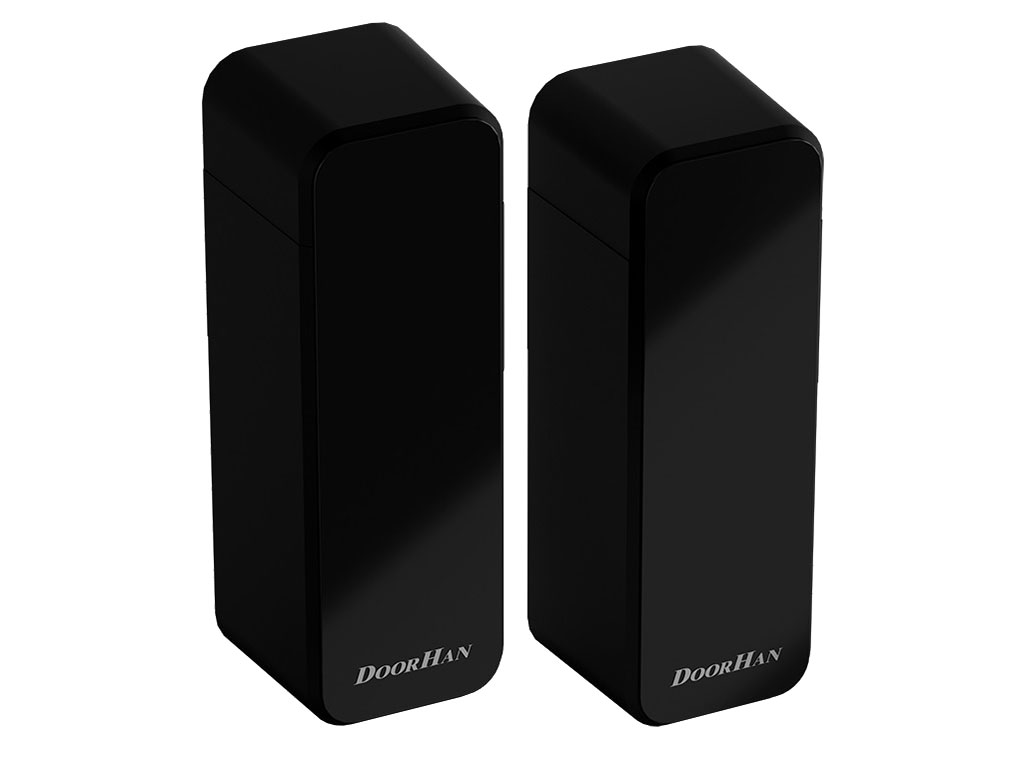

    Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

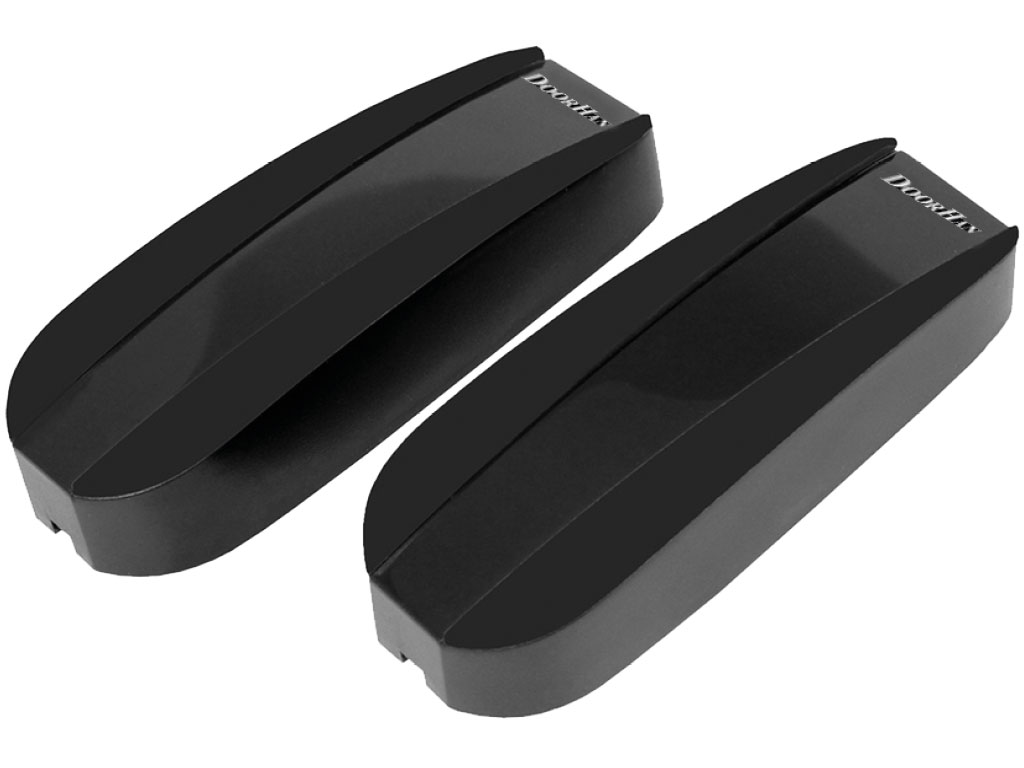

    Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.

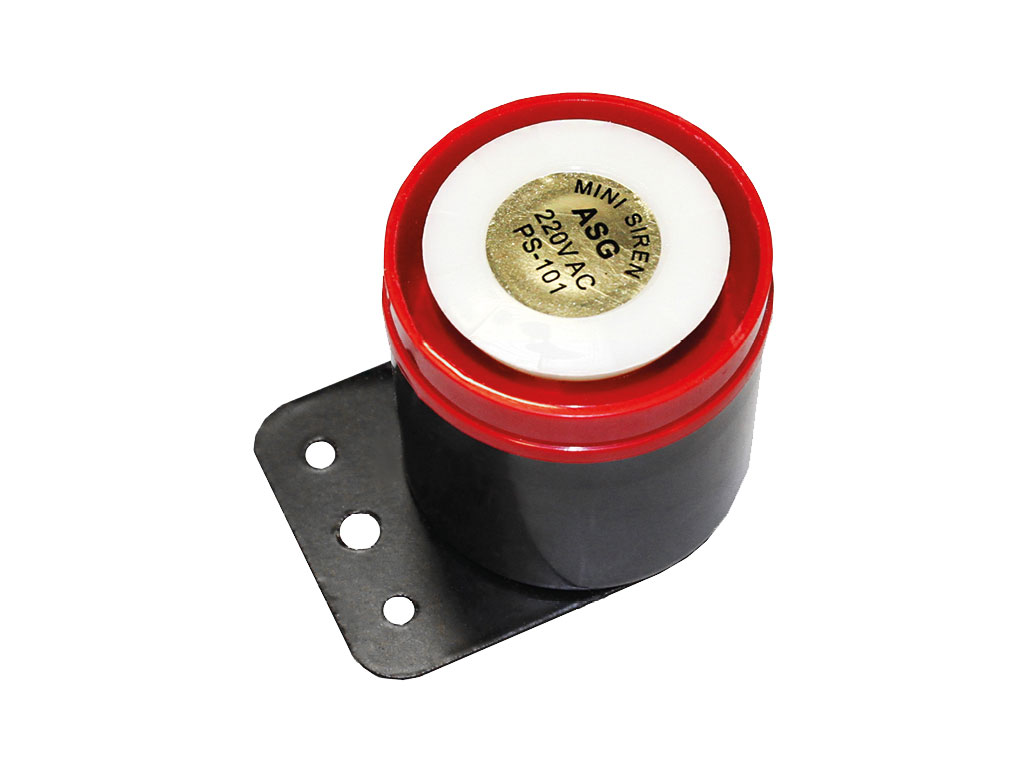

    Сирена SIRENA для звукового оповещения движения ворот.
    Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

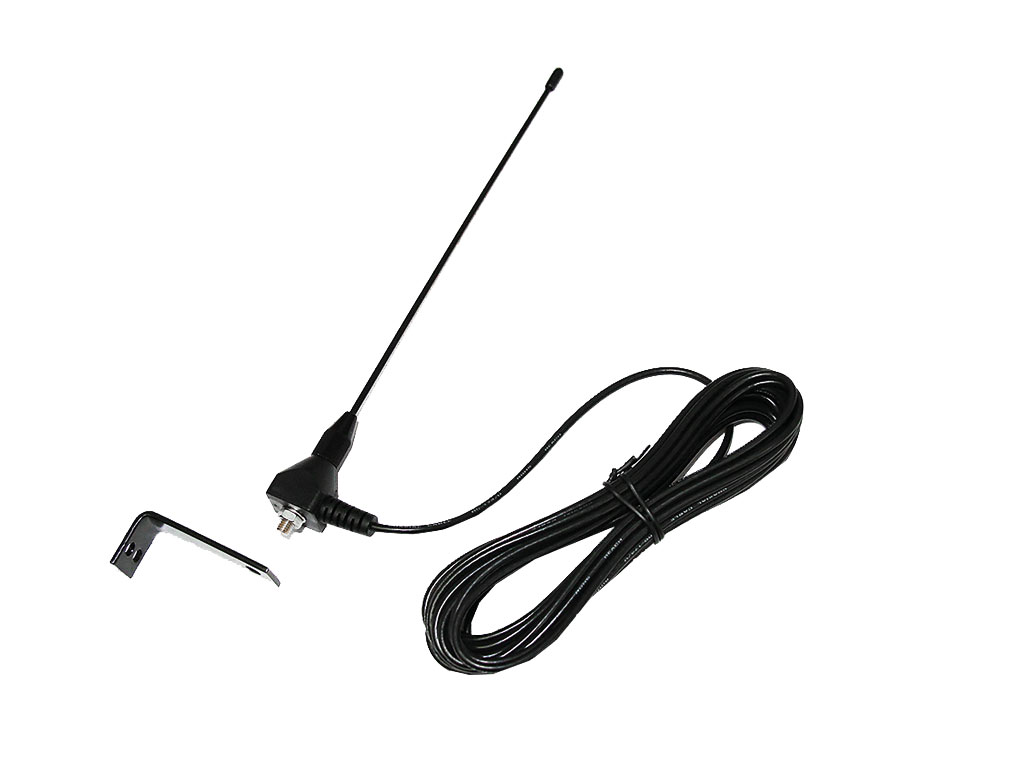

    Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.

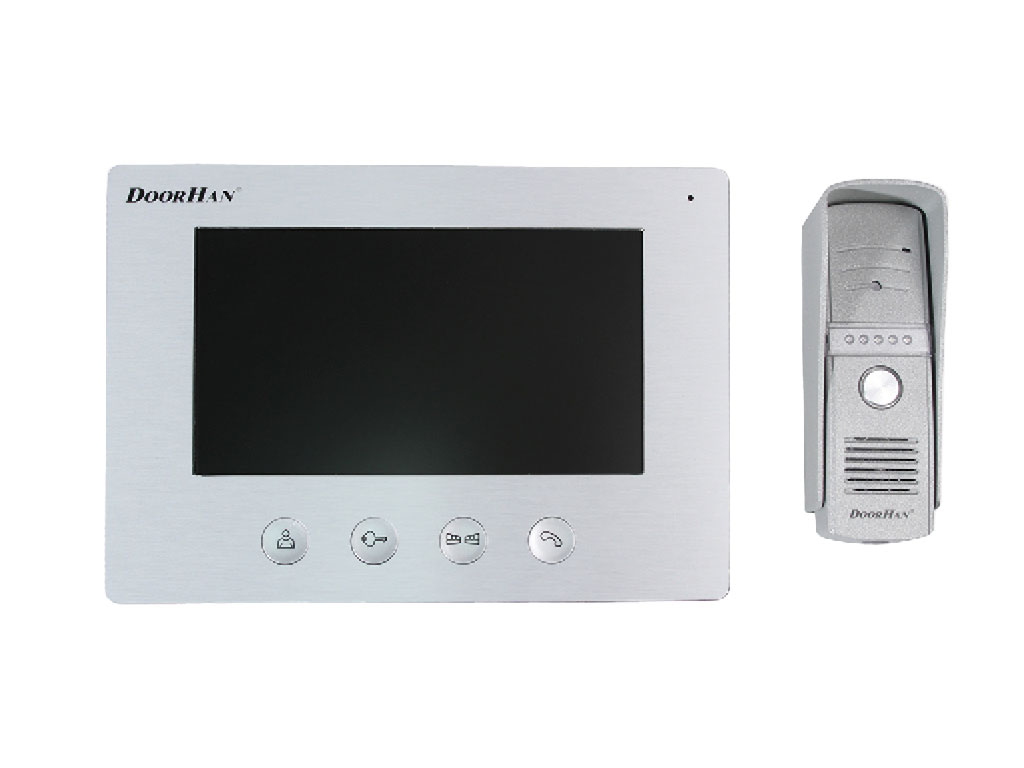

    Домофон DOMO7 с функцией управления воротами и калитками.

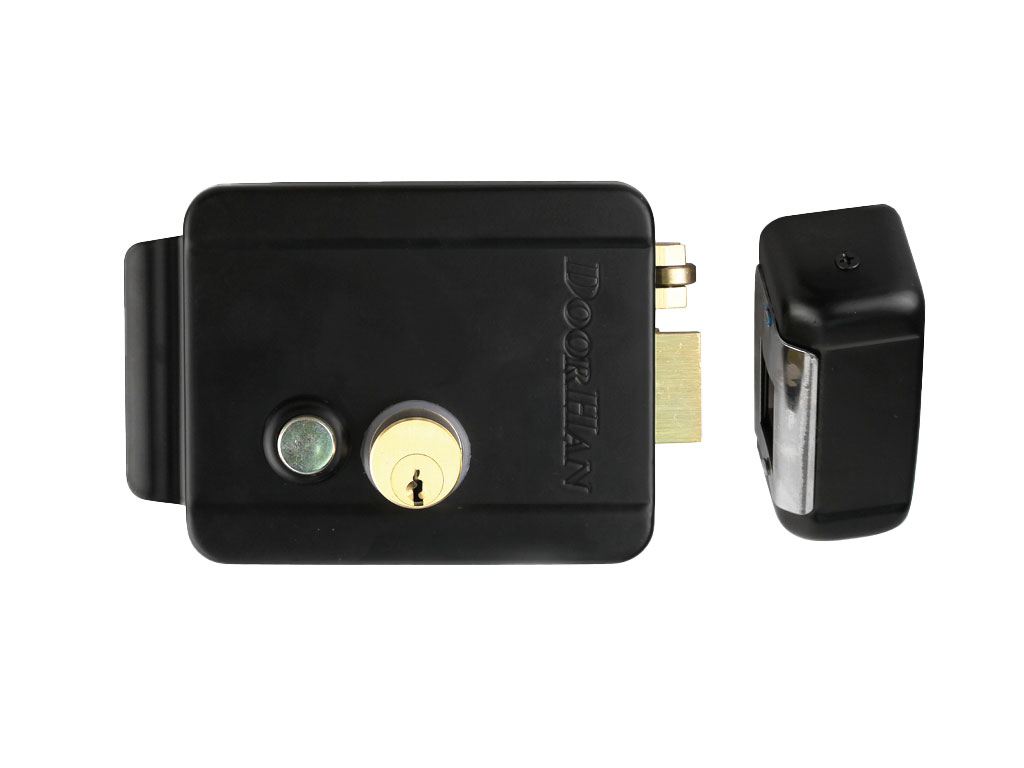

    Комплект электромеханического замка накладного типа DH-LOCK-KIT для калиток.
