Приводы для распашных ворот DoorHan

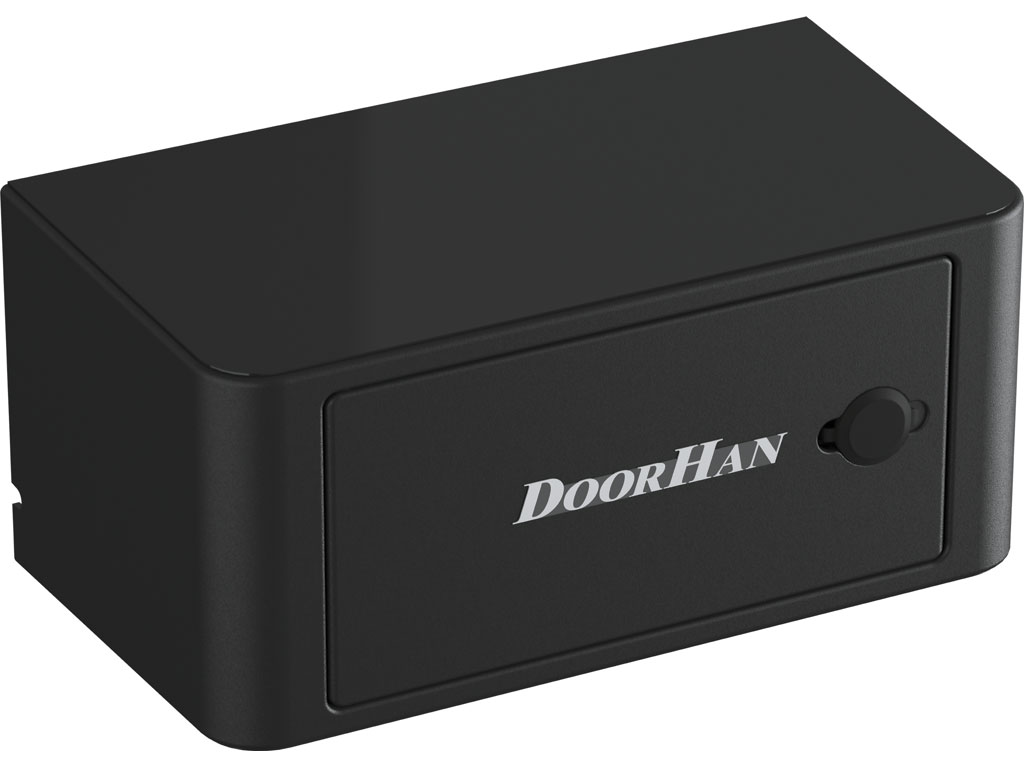

Электромеханический привод ARM-320PRO рычажного типа предназначен для автоматизации распашных ворот и отдельно стоящих калиток, установленных на узкие столбы (минимальная ширина столба — 340 мм). Применение высококачественных материалов и морозоустойчивой смазки обеспечивает бесперебойное функционирование привода в широком диапазоне температур. Благодаря универсальной конструкции возможна установка как на левую, так и на правую сторону ворот для открывания наружу или внутрь огороженной территории.
Зона применения
Преимущества

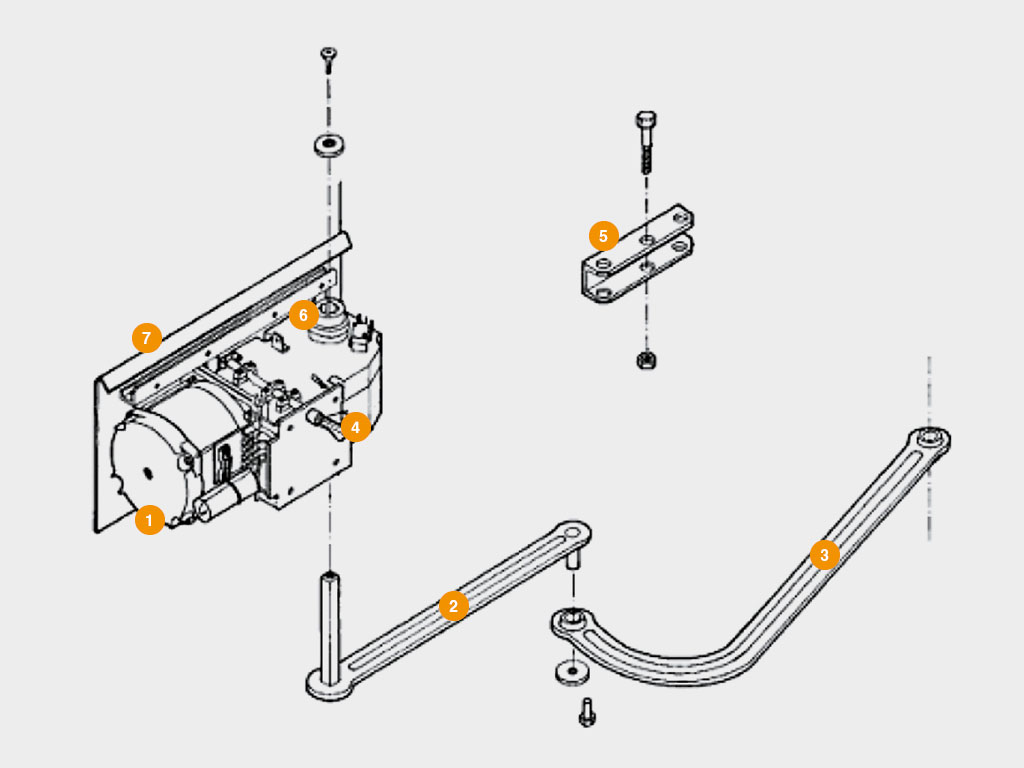

Конструкция
1. Мотор-редуктор;
2. Прямой рычаг;
3. Изогнутый рычаг;
4. Ручной расцепитель;
5. Кронштейн крепления рычага;
6. Концевые выключатели;
7. Кронштейн крепления привода.Технические характеристики
Параметр Значение Примечание Максимальная длина створки, м 2 Напряжение питания, В 220–240 Максимальный вес створки, кг. 400 Мощность, Вт 300 Диапазон рабочих температур, °С -20...+55 Класс защиты IP IP44 Интенсивность использования, % 30 % Условия эксплуатации
1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только производства концерна DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
Документация
Чертежи
Габаритный чертеж.Паспорта и сертификаты
Декларация соответствия;
Сервисная книжка.Инструкции
Руководство по монтажу и эксплуатации;
Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики. -
-

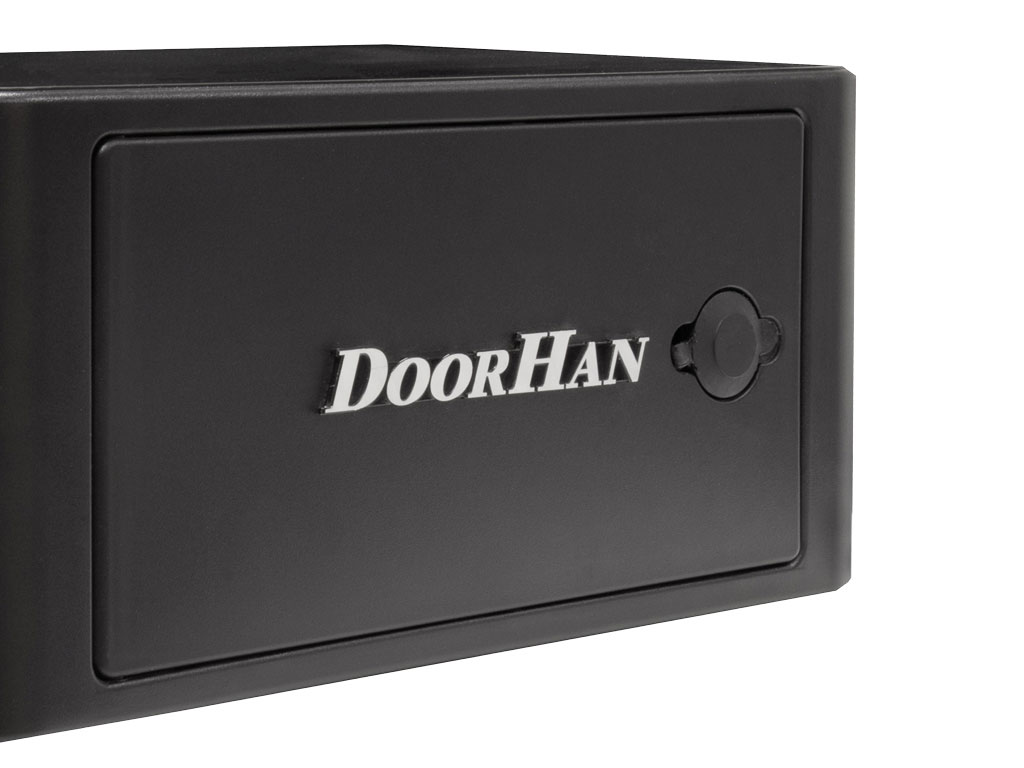

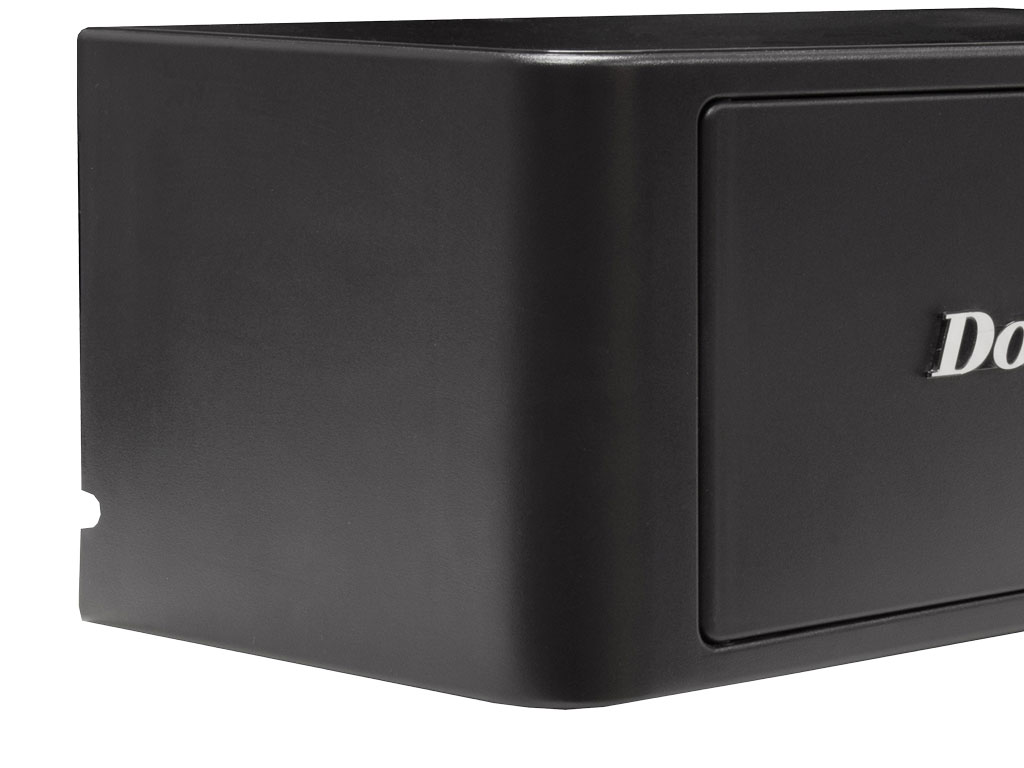

Дизайн
Ударопрочный ABS-пластик
Металлический логотип -
Комплектация
Базовая комплектация
Двa электропривода, блок управления, крепежные элементы.Дополнительная комплектация
Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
Сирена SIRENA для звукового оповещения движения ворот.
Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.
Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.
Домофон DOMO7 с функцией управления воротами и калитками.
Комплект электромеханического замка накладного типа DH-LOCK-KIT для калиток. -
Монтаж

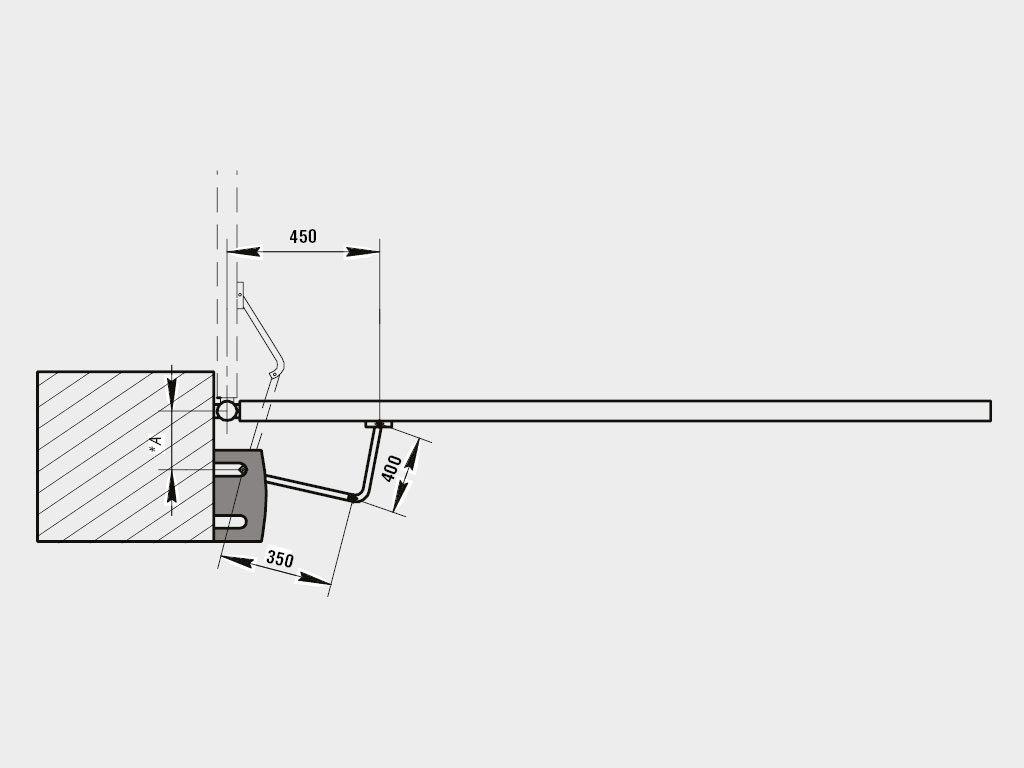

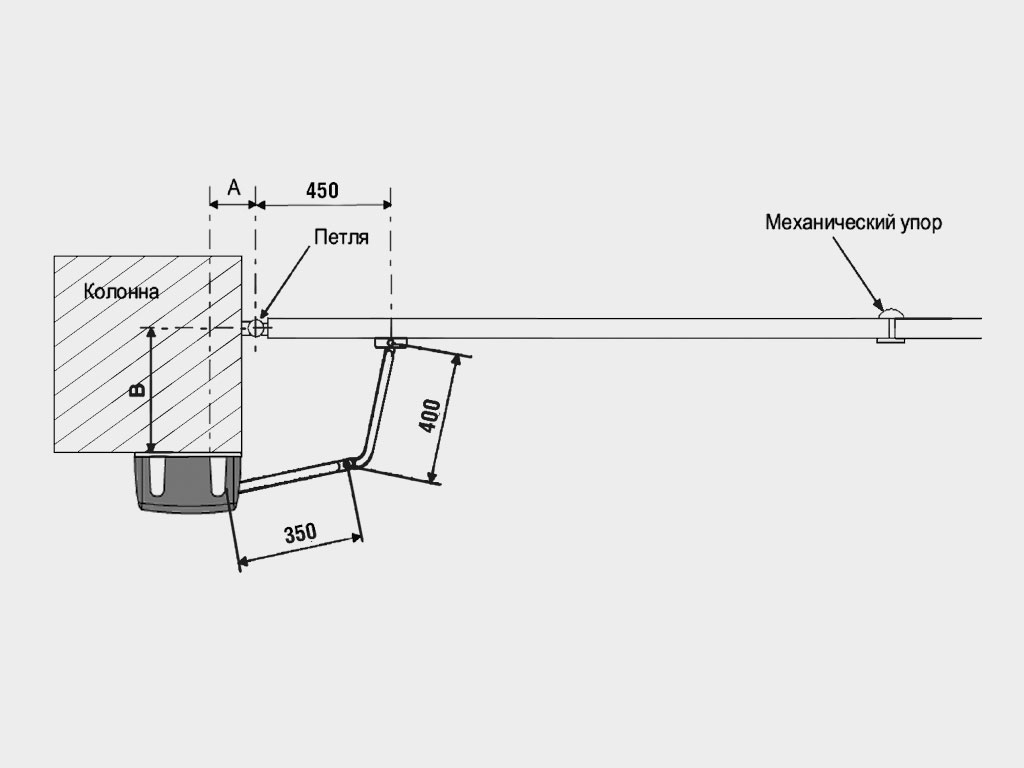

Способы монтажа
Устанавливается на кронштейны на столбы.
Устанавливается на кронштейны на столбы.
Привод ARM-320PRO для распашных ворот
Стоимость автоматики для распашных ворот
| Артикул | Наименование | Цена |
|---|---|---|
| ARM-320PRO/Black-KIT | DOORHAN ARM-320PRO Комплект для распашных ворот до 4 м., ARM-320PRO/Black-KIT | 56 397 руб. |
| ARM-320PRO/Black | DOORHAN Привод рычажный ARM-320PRO/Black для створки до 2 м., вес до 800 кг. | 22 210 руб. |
| PCB-SW | DOORHAN Блок управления PCB-SW с приемником WIFI для распашных приводов, PCB-SW | 8 871 руб. |
| SW-mini | DOORHAN Блок управления для распашных приводов (плата+корпус), SW-mini | 6 858 руб. |
Монтаж автоматики, без монтажа электропроводки: от 12 000 руб.
