Дверь промышленная распашная для охлаждаемых помещений серии IDH1-1

Средне- и низкотемпературные распашные двери предназначены для организации прохода персонала и ручной загрузки холодильных и морозильных камер на складах и предприятиях пищевой промышленности. Двери рассчитаны на высокую интенсивность использования. Энергоэффективность конструкции достигается за счет применения современных материалов заполнения полотна. Герметичность обеспечивает морозоустойчивый EPDM-уплотнитель. Надежность конструкции подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации.

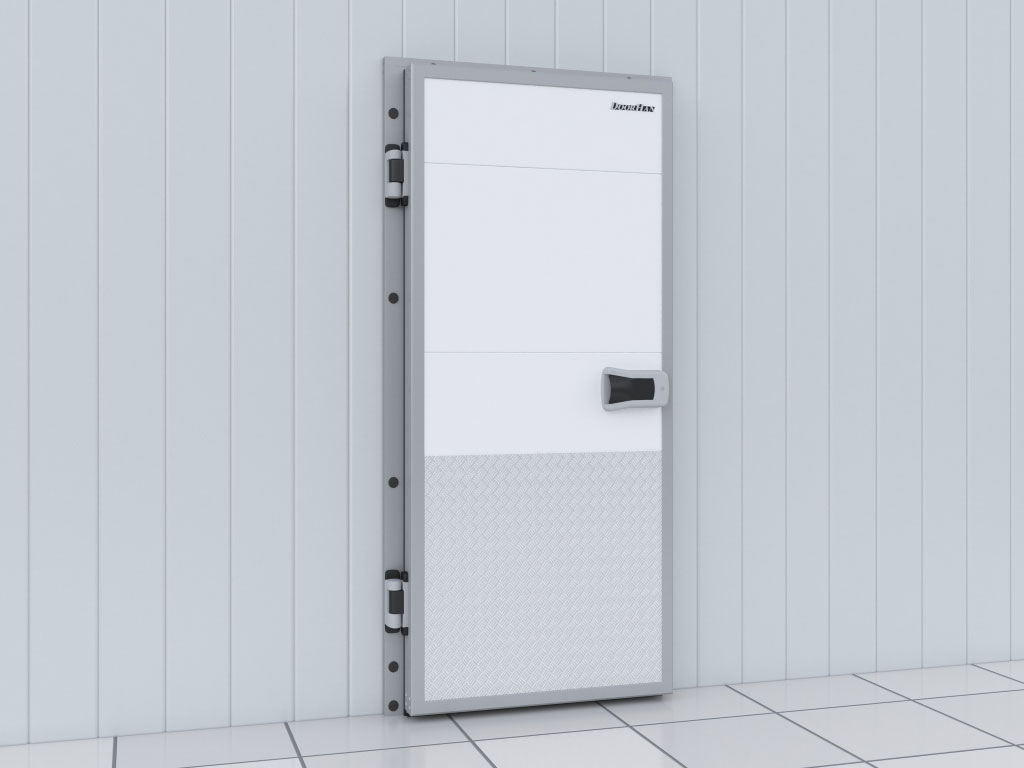

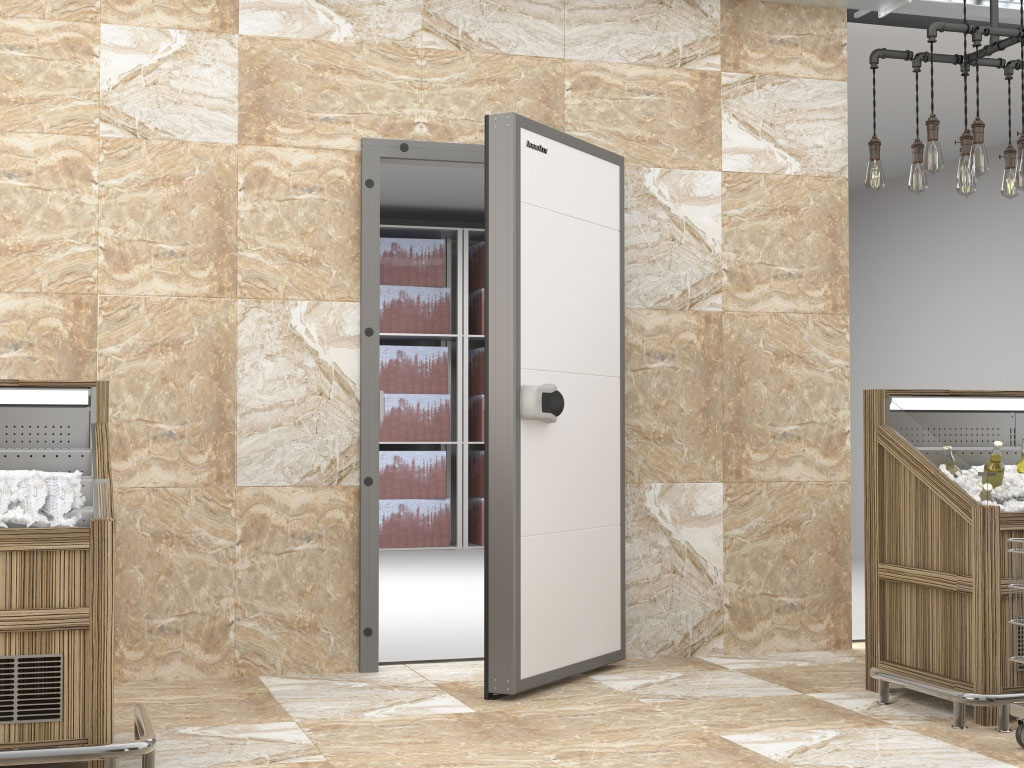

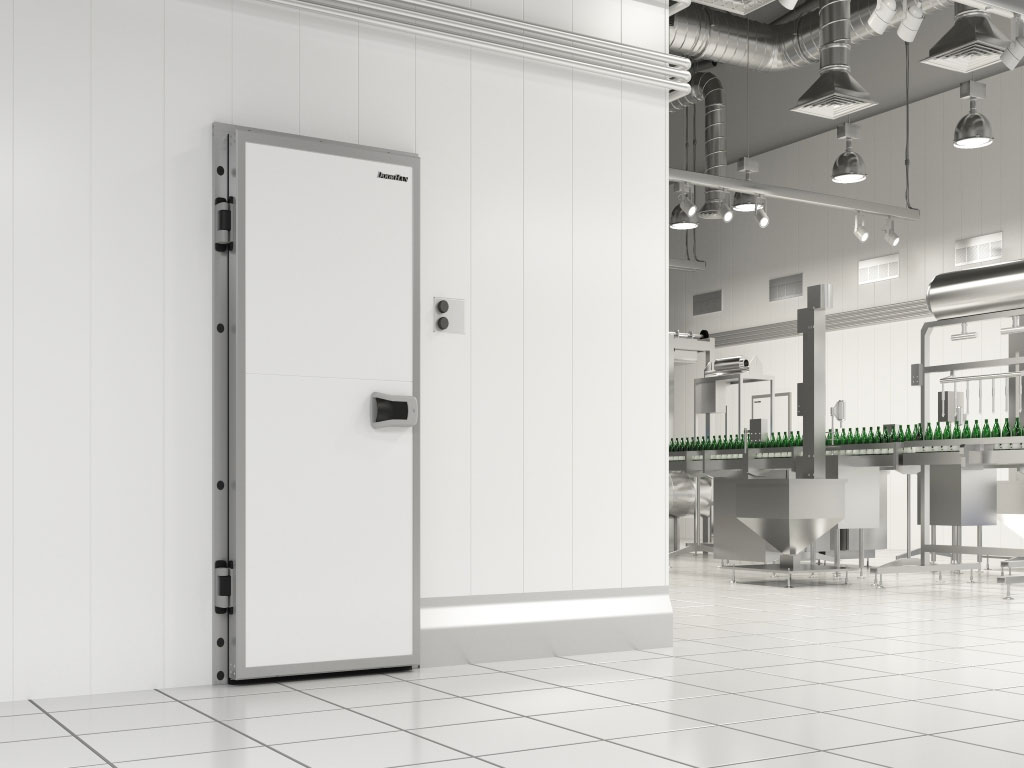

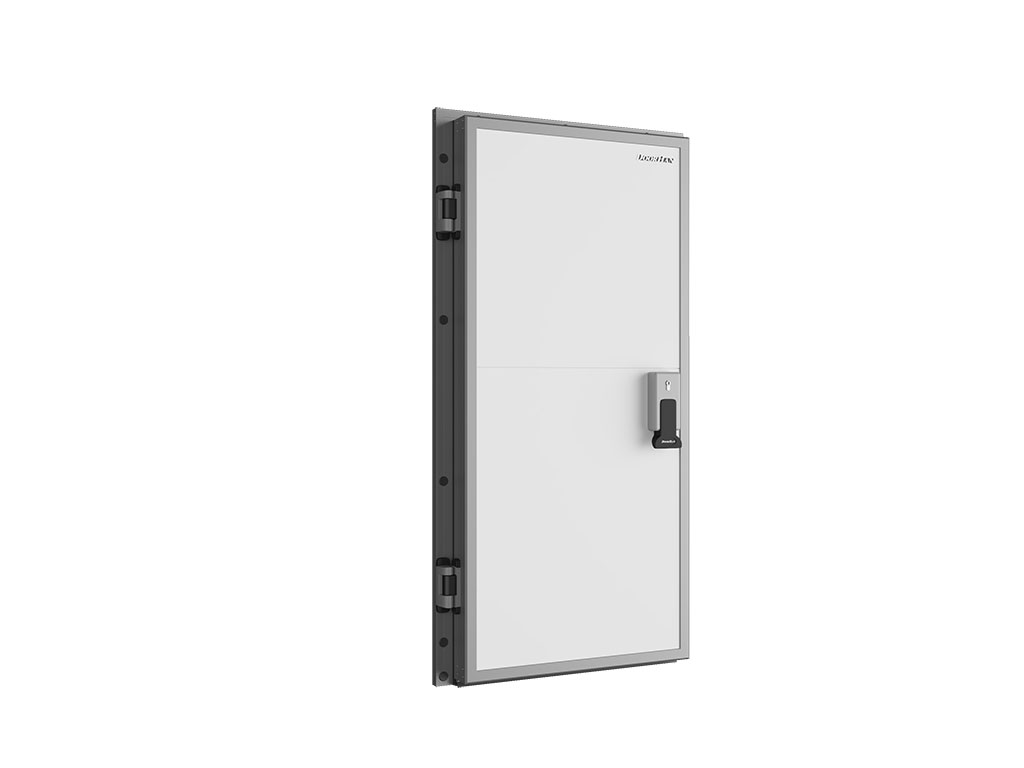

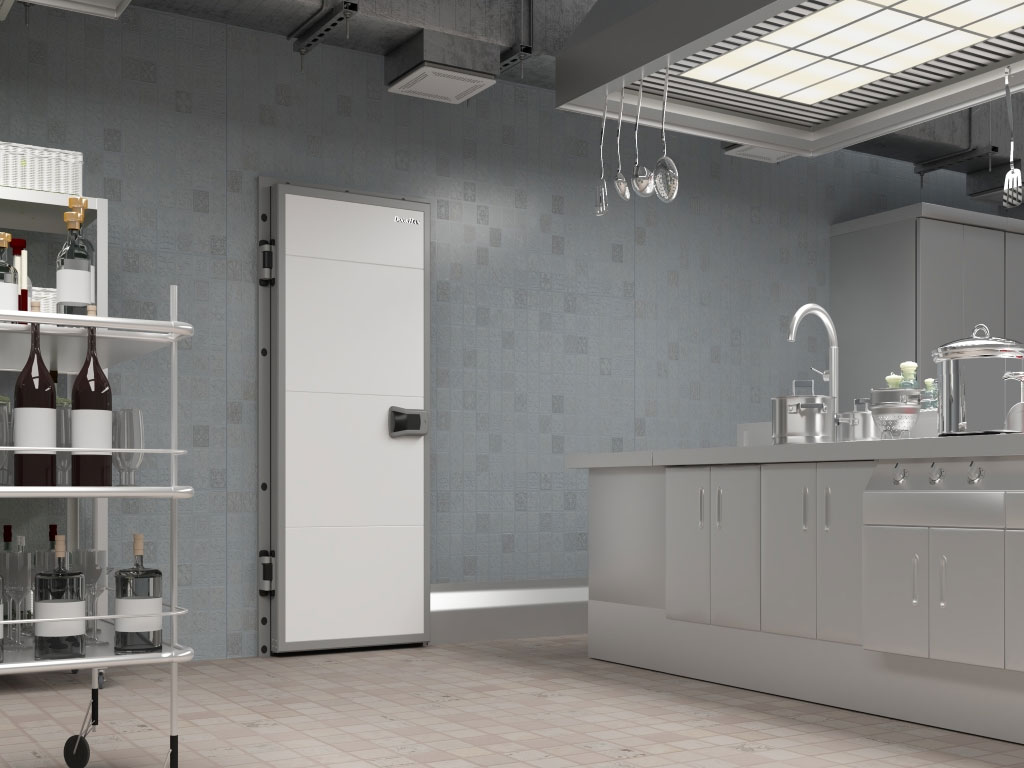

Внешний вид

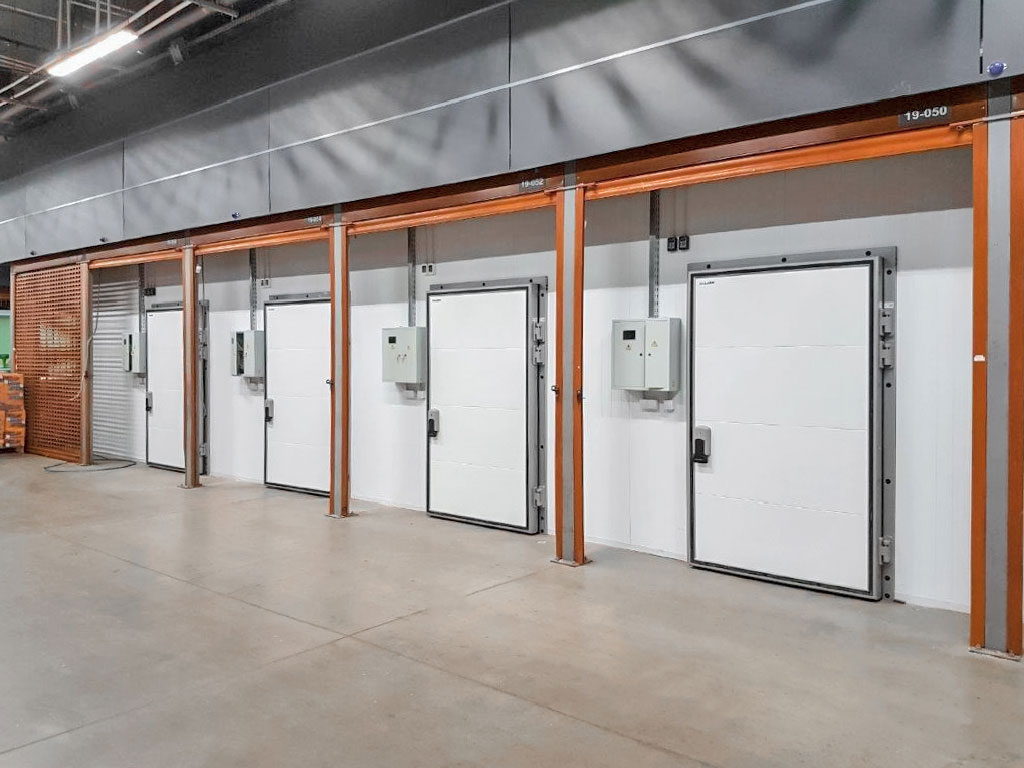

Распашные двери для охлаждаемых помещений на пищевом складе

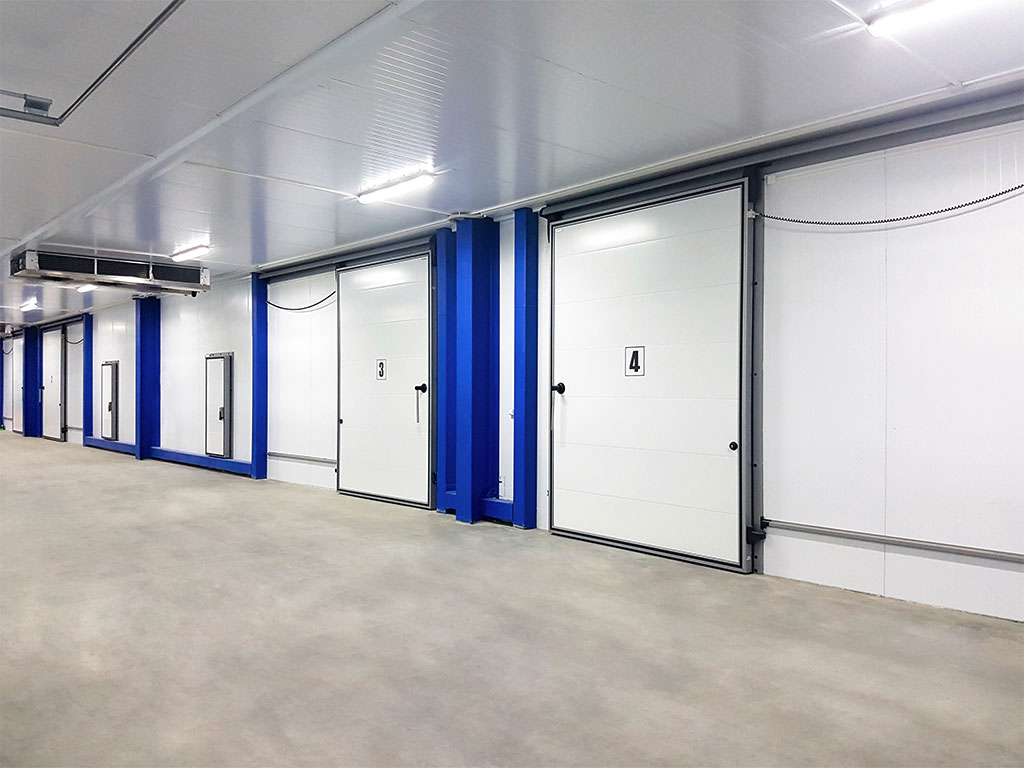

Комплексное решение: установка распашных и откатных дверей

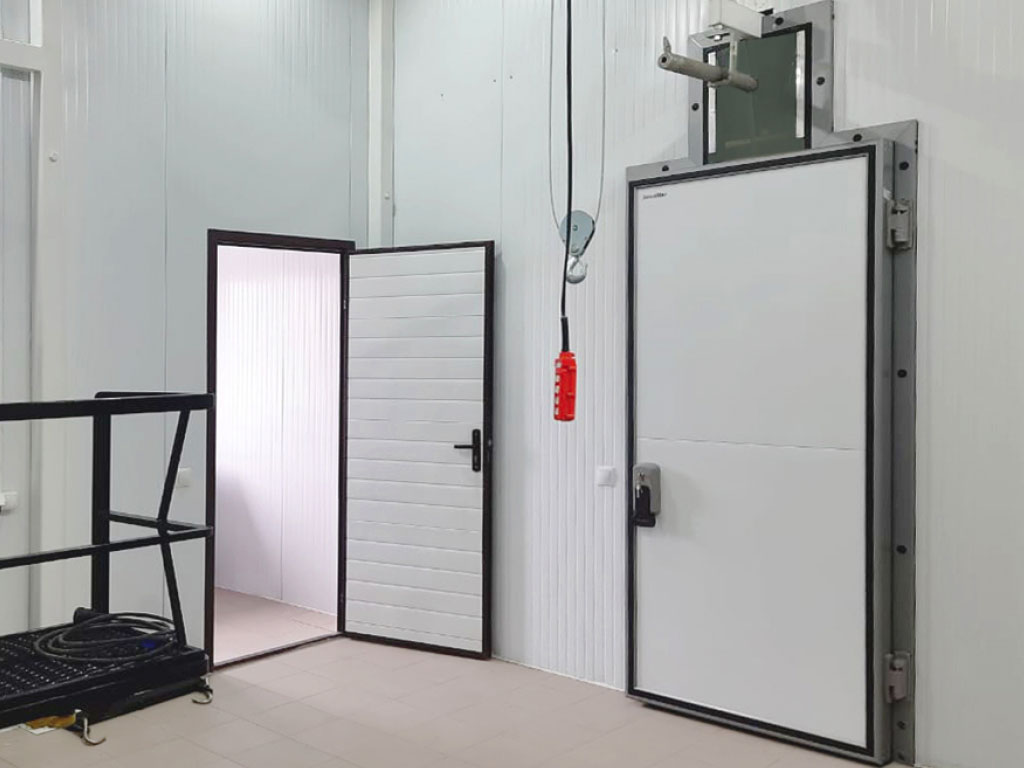

Распашная холодильная дверь с системой под монорельсовый путь. Мясоперерабатывающий цех (г. Баймак, Респ. Башкортостан)

Таблица размеров

Параметр	Показатель
Ширина проема, мм	600–1 400
Высота проема, мм	1 800–2 400
Толщина изоляции, мм	80 или 120
Притолока, мм	От 65
Пристенки, мм	От 80

Преимущества дверей для охлаждаемых помещений DoorHan

Ремонтопригодность
Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.
Минимизация монтажных работ
Обогрев нижней кромки полотна двери исключает бетонные работы.
Коррозионная стойкость
Применение алюминиевых профилей в конструкциях рамы и полотна уменьшает их вес и повышает коррозионную стойкость.
Точная регулировка
Петли с регулировкой в трех плоскостях позволяют выполнить точную настройку положения полотна двери.
Противопожарные свойства
Использование промышленных PIR-панелей с классом горючести Г1 наделяет дверь высокими противопожарными свойствами.

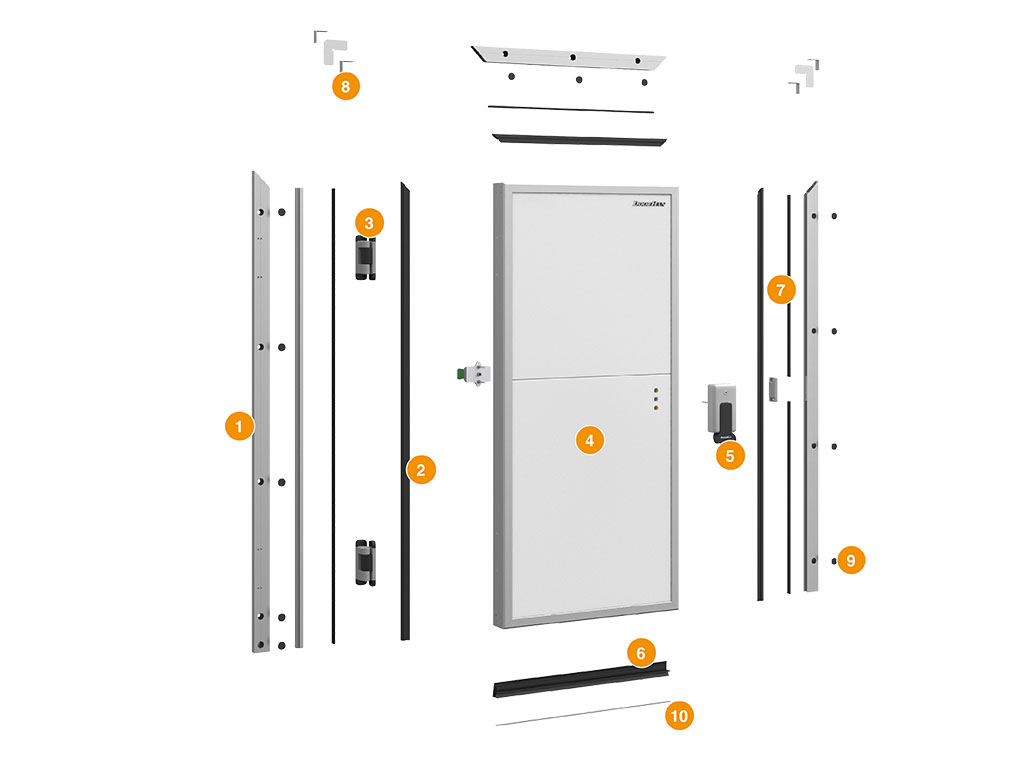

Конструкция

1. Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе;
2. Уплотнитель периметра полотна двери;
3. Комплект эксцентриковых петель, регулируемых в трех плоскостях;
4. Дверное полотно в алюминиевом каркасе;
5. Ручка с замком и системой аварийного выхода;

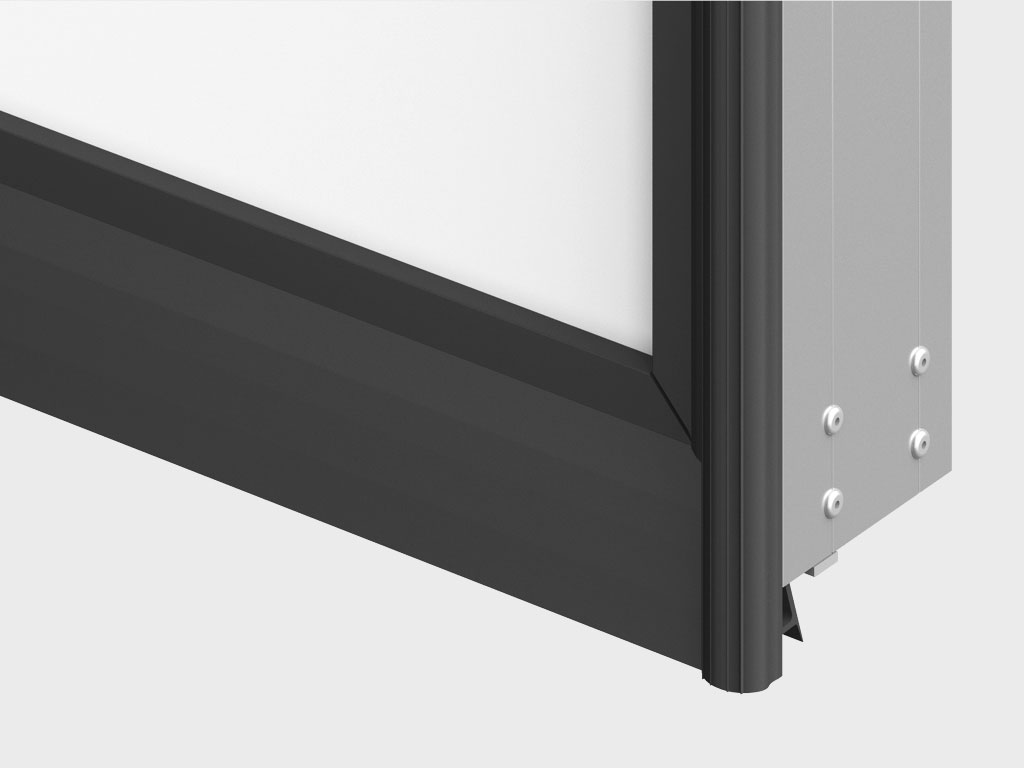

6. Нижний уплотнитель;
7. Пластиковая крышка кабель-канала рамы;
8. Уголки для сборки рамы.

Технические характеристики дверей для охлаждаемых помещений

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Тип петель	Эксцентриковые подъемные
Грузоподъемность комплекта петель, кг	40
Тип запорного механизма (замка)	Ручка с запиранием на ключ с системой «антипаника»	Обеспечивает аварийное открывание изнутри
Коррозионная стойкость	Высокая устойчивость к коррозии

Новинки

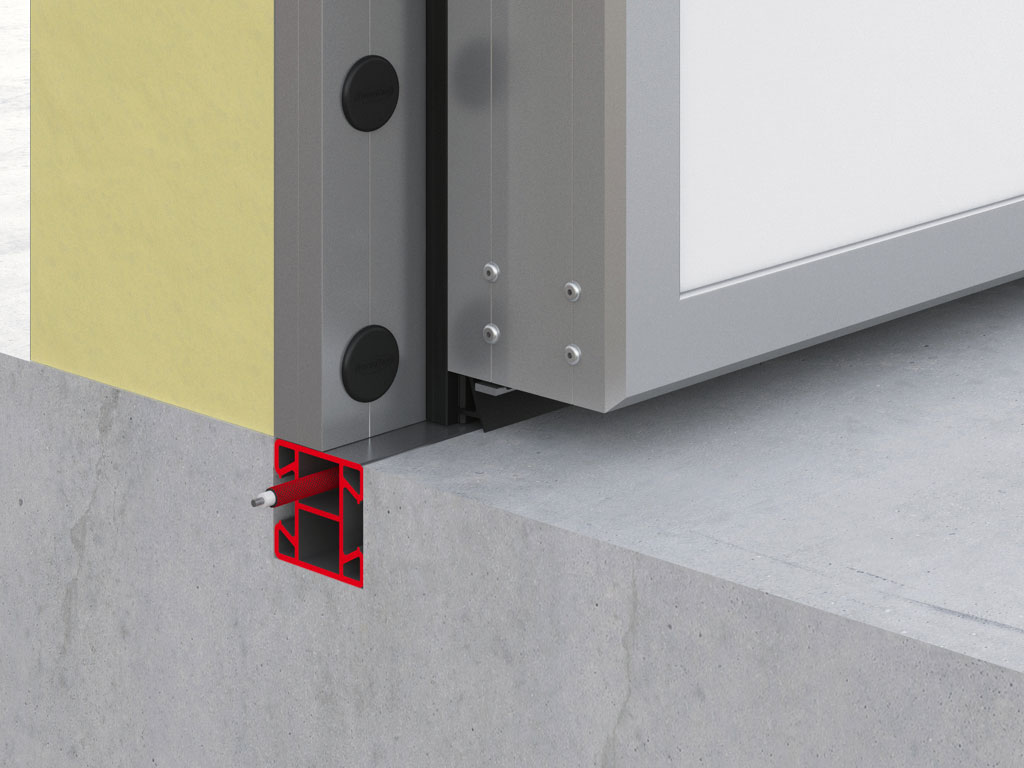

Обогрев утапливаемого порога предотвращает промерзание двери даже при самых низких температурах.

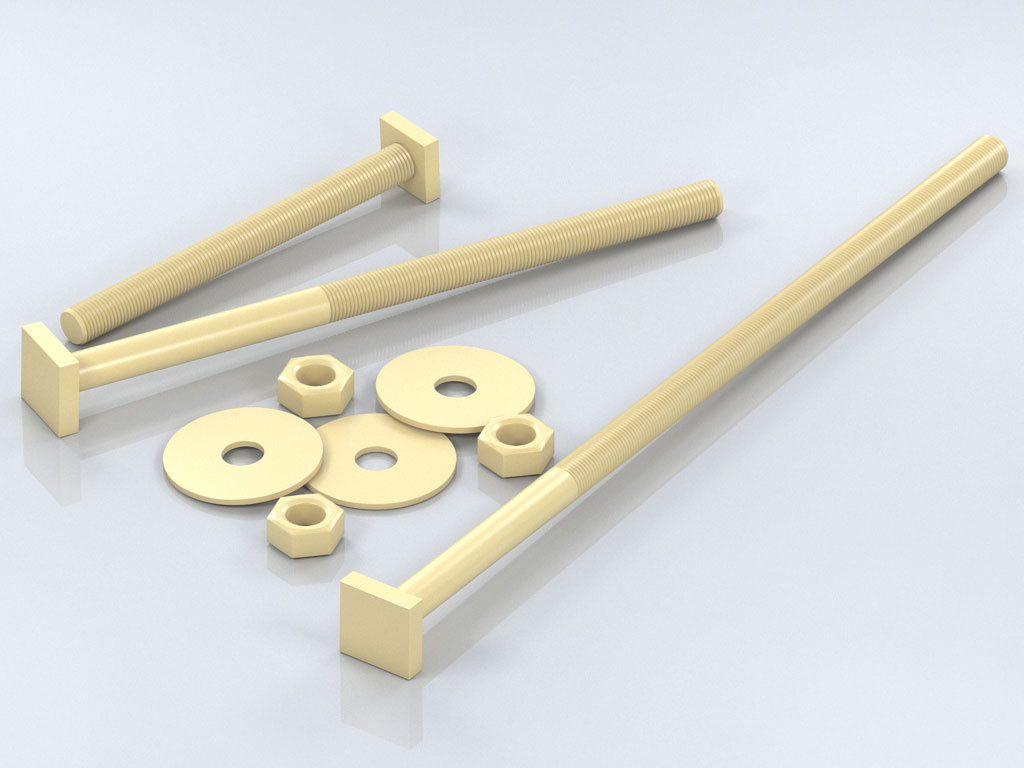

Новые виды термокрепежа позволяют смонтировать двери на сэндвич-панель толщиной до 220 мм.

Условия эксплуатации продукции

Для обеспечения надежной и бесперебойной работы распашных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности изделия «Дверь промышленная распашная для охлаждаемых помещений серии IDH1-1», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Документация

Поверхность стальной сэндвич-панели

Гладкая

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (каркас полотна и рама)
Базовая комплектация дверей для охлаждаемых помещений DoorHan

Асимметричная алюминиевая рама с кабель-каналом для установки ПЭН.

Уплотнитель периметра полотна двери.

Комплект подъемных петель, регулируемых в трех плоскостях.

Комплект теплоизоляционных панелей в алюминиевом каркасе.

Ручка с замком и системой аварийного выхода.

Нижний уплотнитель.

Дополнительная комплектация

Внутренняя алюминиевая рама для обеспечения жесткости проема.

Обогрев полотна двери.

Обогрев периметра рамы для низкотемпературных дверей.

Защитный бампер.

Термокрепеж для монтажа на сэндвич-панели.

Дополнительная упаковка — деревянная обрешетка.

Монтаж дверей для охлаждаемых помещений DoorHan

Подготовка проема для монтажа дверей

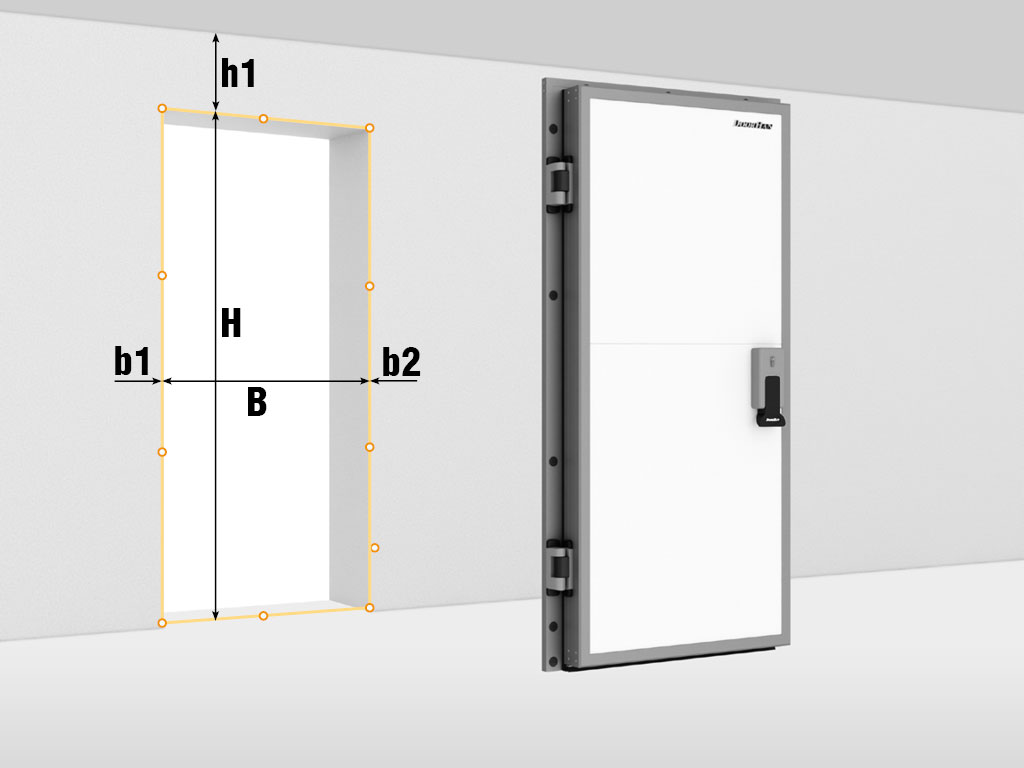

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Способы монтажа дверей для охлаждаемых помещений

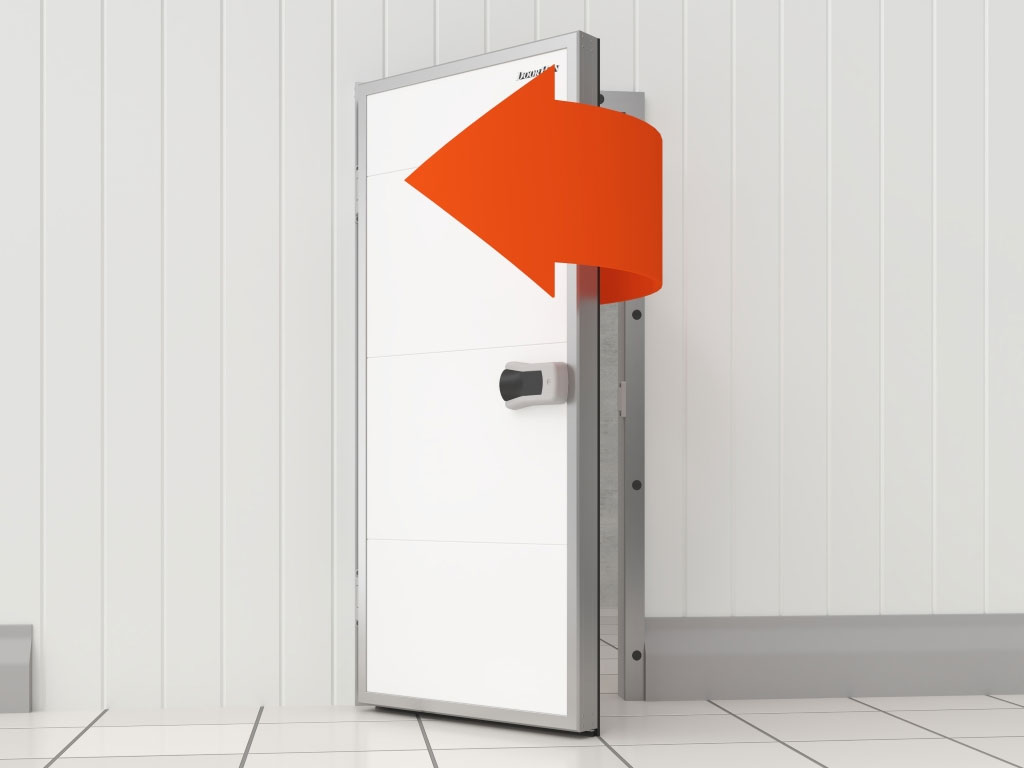

Накладной монтаж снаружи помещения с расположением петель слева.

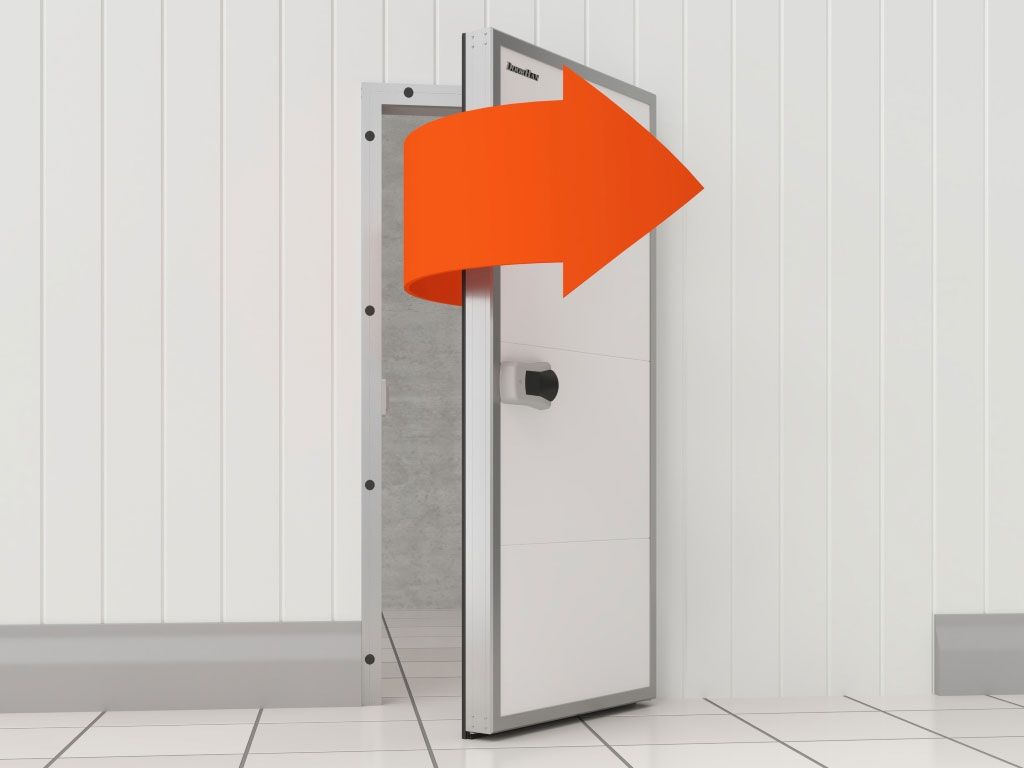

Накладной монтаж снаружи помещения с расположением петель справа.

Стандартные конструктивные решения

Среднетемпературное исполнение.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	От +6 до -5
Температурный режим перед дверью, ° С	От +35 до 0
Влажность, %	До 100

Низкотемпературное исполнение, панель 80 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	От -5 до -18
Температурный режим перед дверью, ° С	От +35 до -18
Влажность, %	До 100

Низкотемпературное исполнение, панель 120 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	От -18 до -27
Температурный режим перед дверью, ° С	От +50 до -35
Влажность, %	До 100

Низкотемпературное исполнение, панель 120 мм, с обогревом полотна.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	От -27 до -35
Температурный режим перед дверью, ° С	От +50 до -35
Влажность, %	До 100
