Дверь промышленная распашная двустворчатая для охлаждаемых помещений серии IDH2-1
Применяется для перекрытия широких проемов входных групп холодильных и морозильных камер в местах, где невозможна установка откатной двери из-за недостаточных боковых расстояний. Двери рассчитаны на высокую интенсивность использования. Энергоэффективность конструкции достигается за счет применения современных материалов заполнения полотна. Герметичность обеспечивается применением морозоустойчивого EPDM уплотнителя. Надежность конструкции подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации.

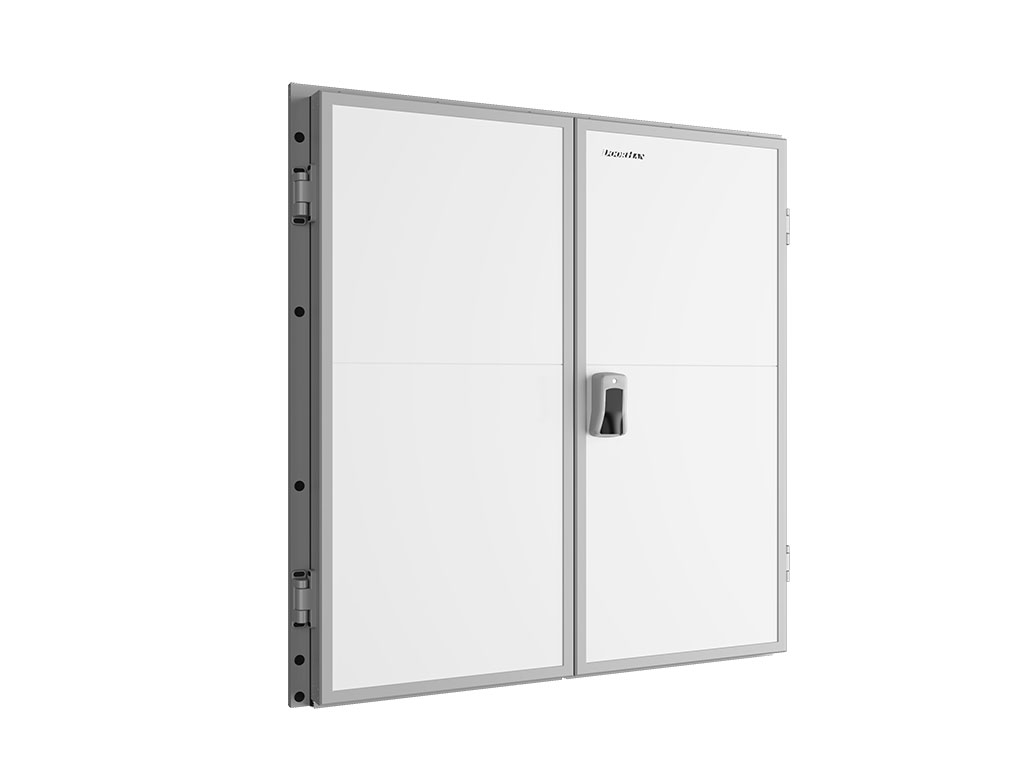

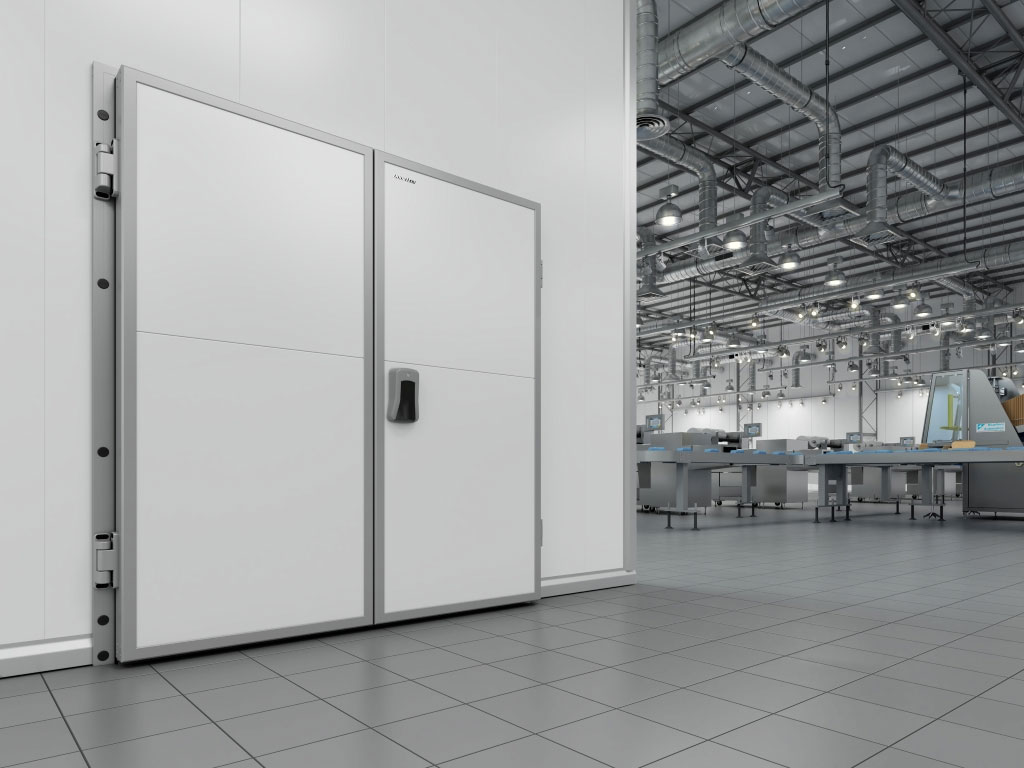

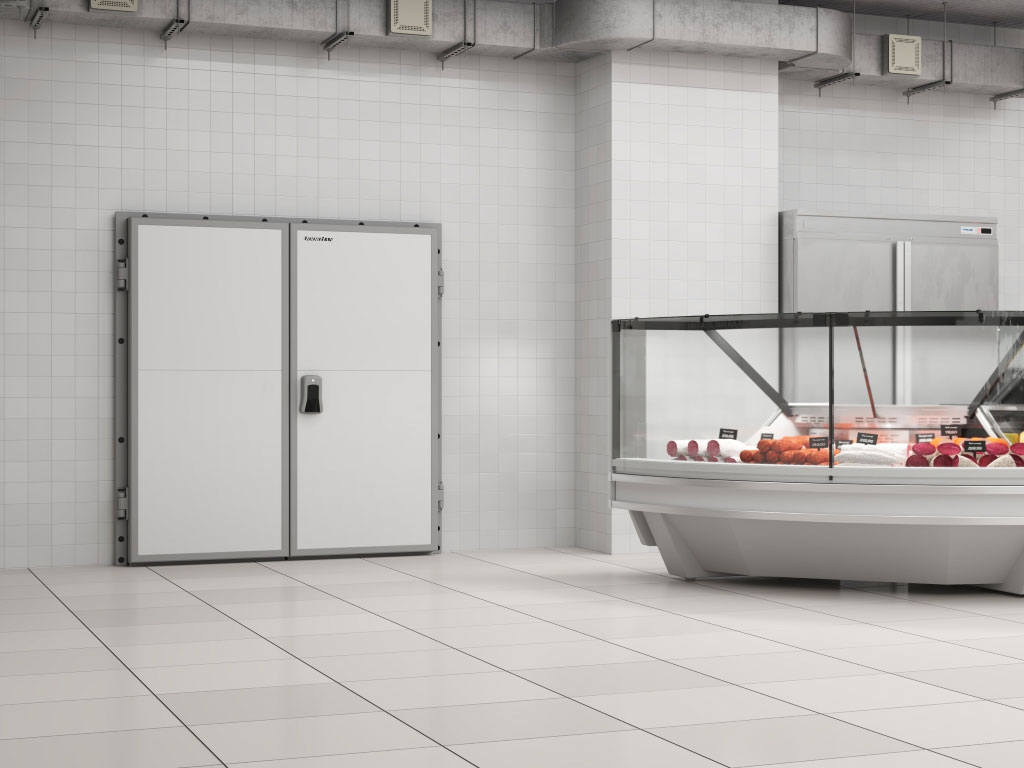

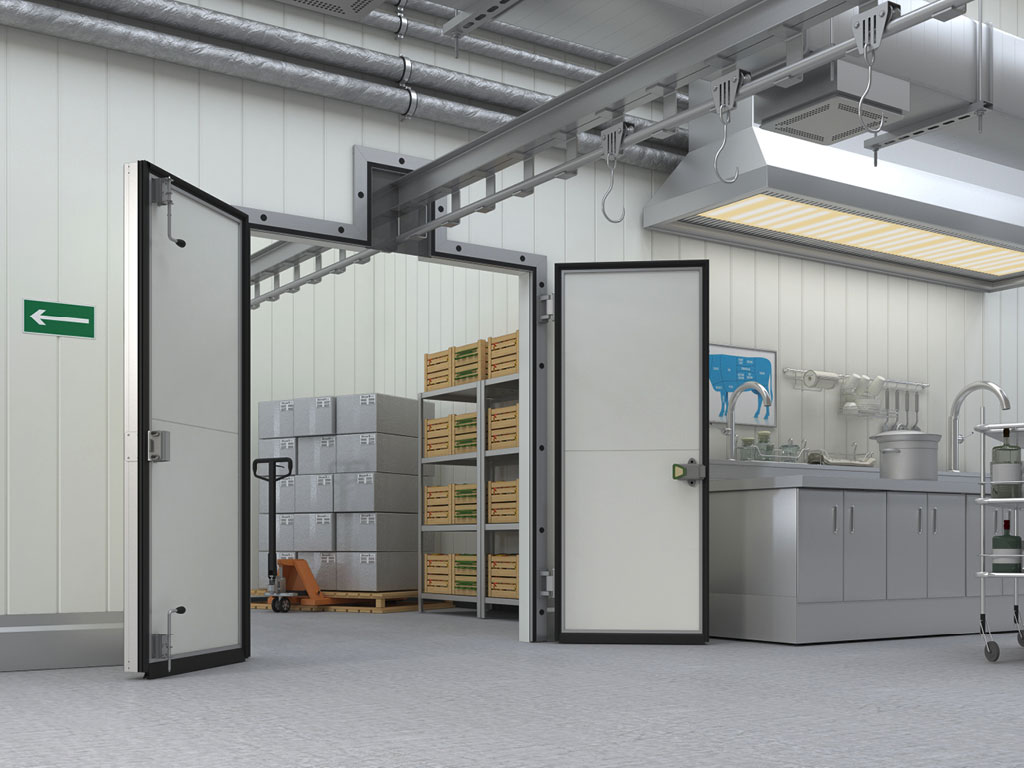

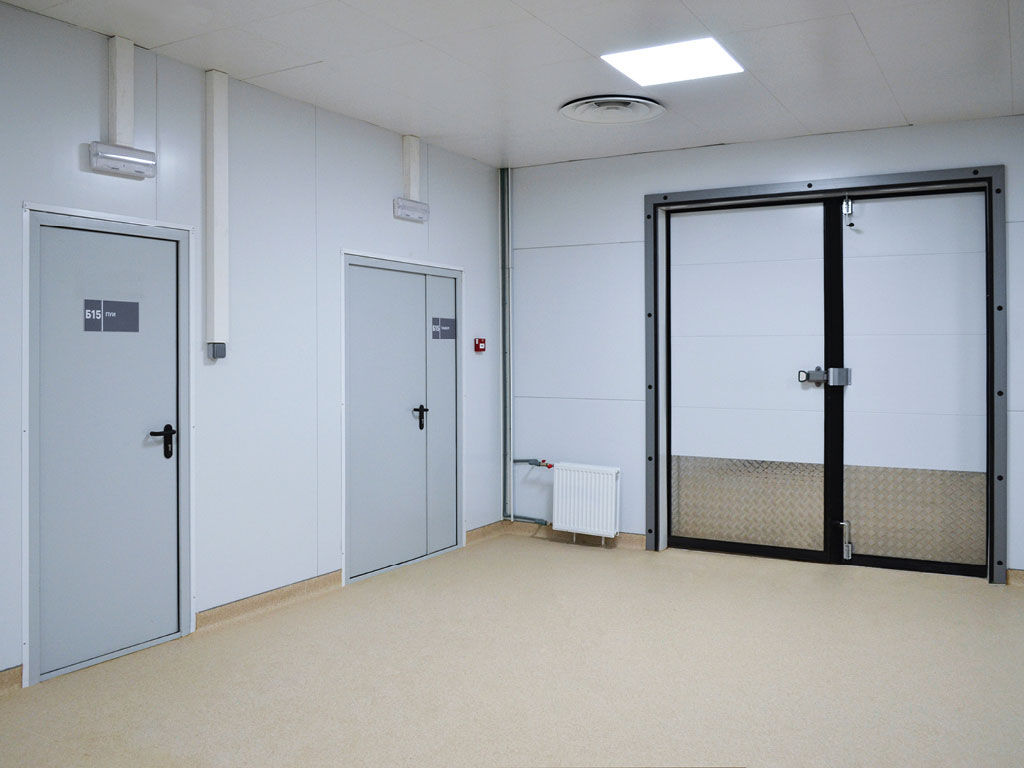

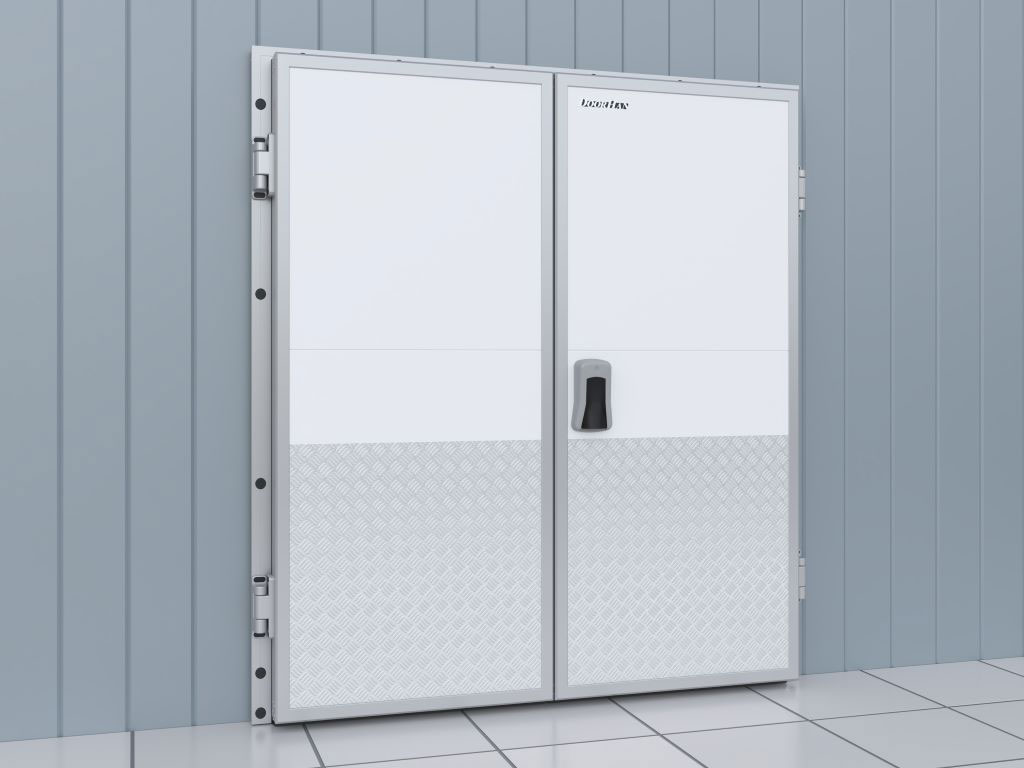

Внешний вид
Таблица размеров
Параметр Показатель Ширина проема, мм 1 200–2 400 Высота проема, мм 1 800–2 400 Толщина изоляции, мм 80 или 120 Притолока, мм От 65 Пристенки, мм От 80 Преимущества дверей для охлаждаемых помещений DoorHan

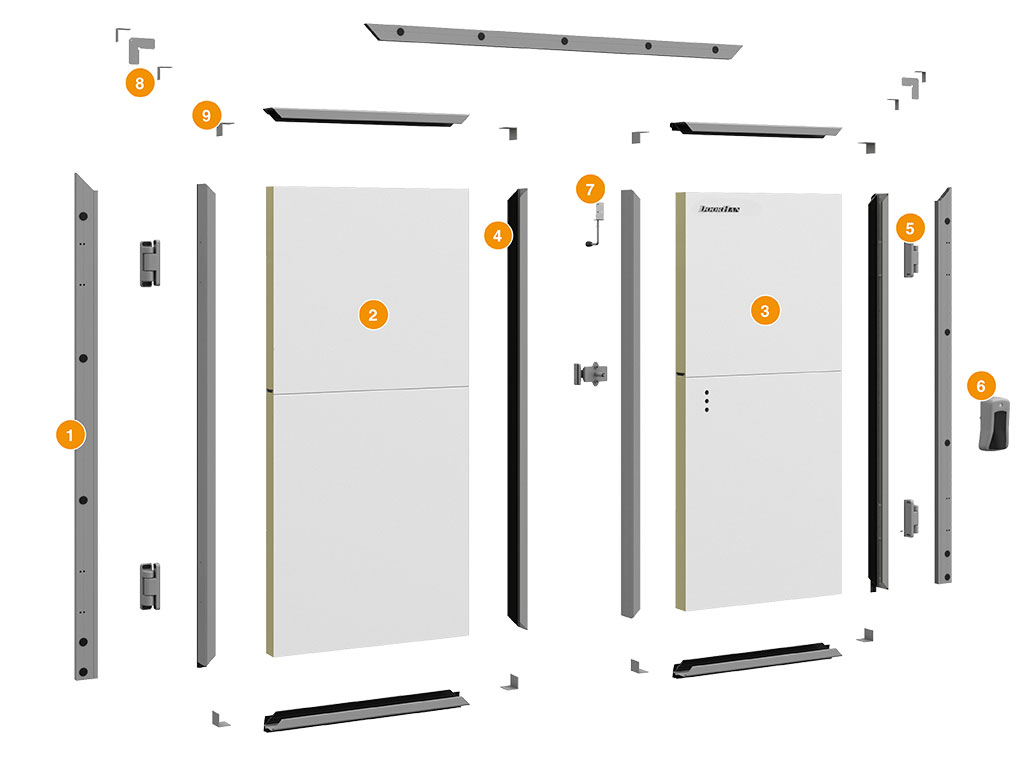

Конструкция
1. Алюминиевая рама с кабель-каналом для установки ПЭНа в разборе;
2. Створка без замка;
3. Створка с замком;

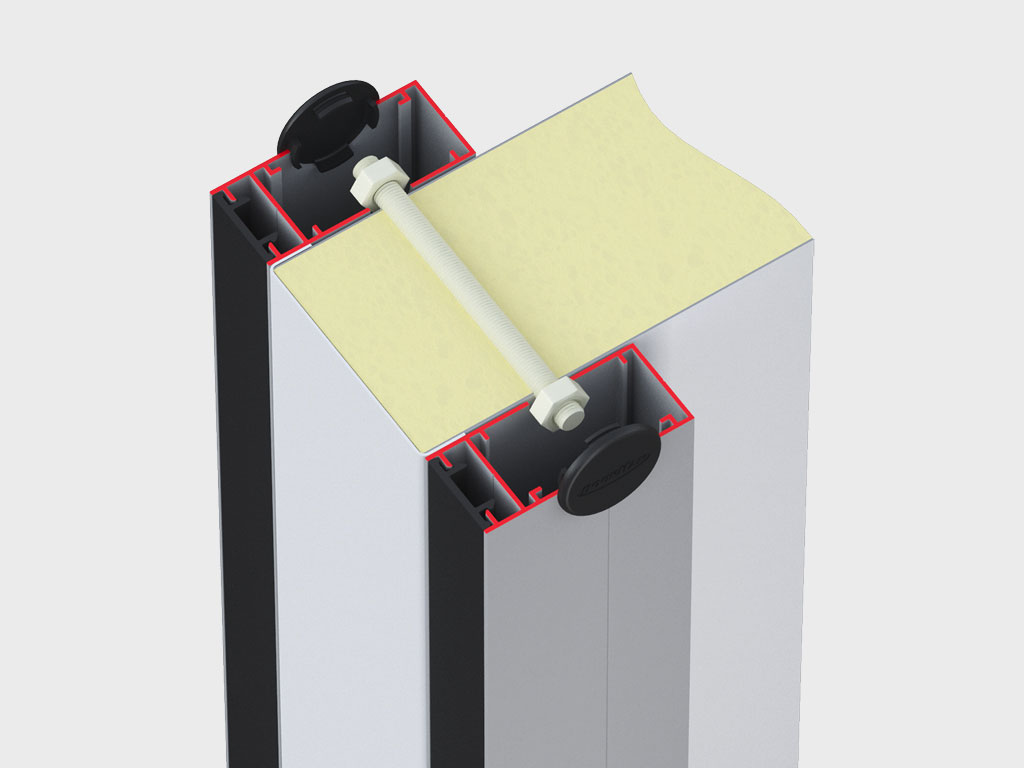

4. Алюминиевый каркас полотна двери с уплотнителем;

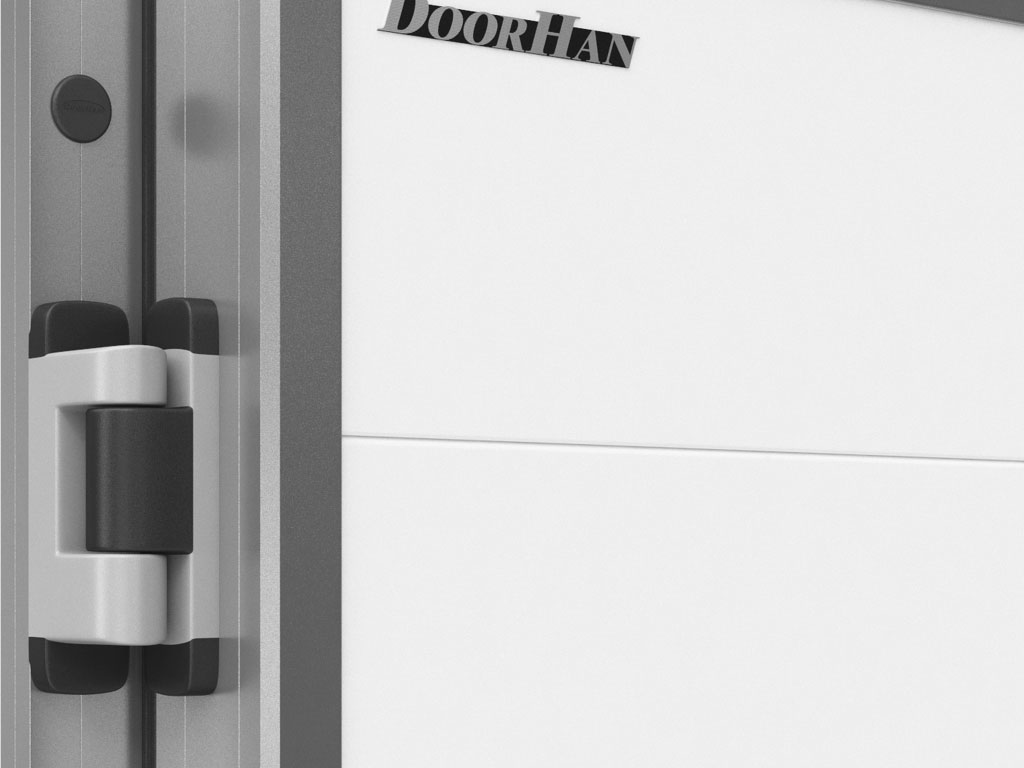

5. Комплект эксцентриковых петель, регулируемых в трех плоскостях;

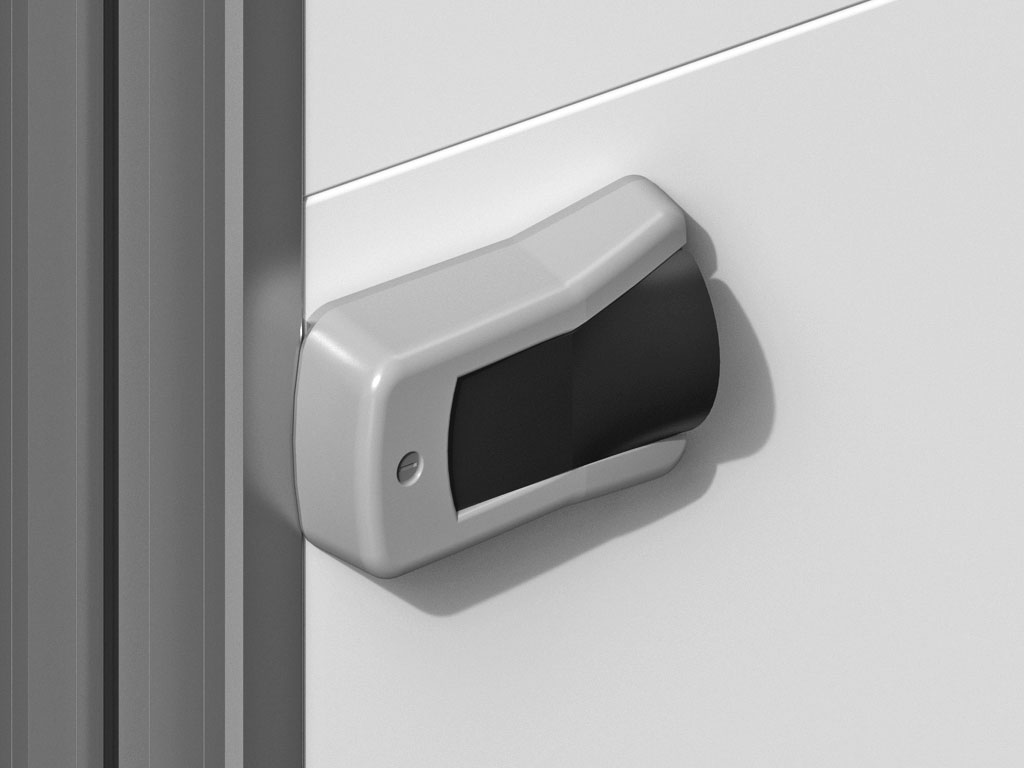

6. Ручка с замком и системой аварийного выхода;

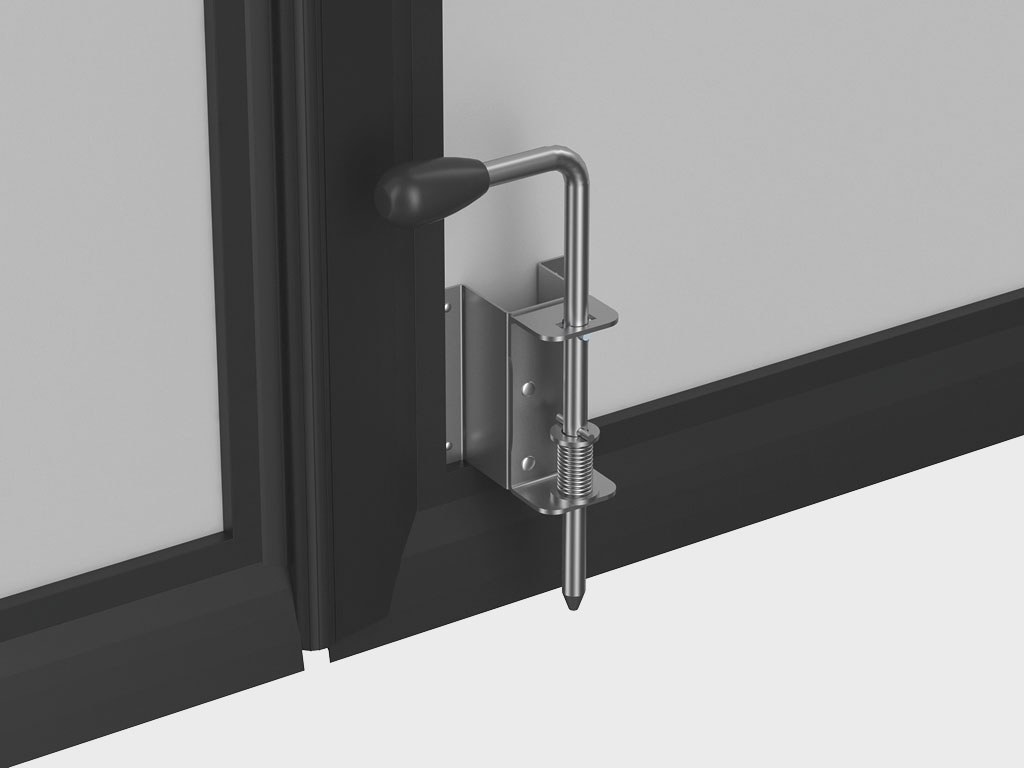

7. Задвижка.Технические характеристики дверей для охлаждаемых помещений
Параметр Значение Примечание Безотказность, количество циклов открывания-закрывания, не менее 270 000 Тип петель Эксцентриковые подъемные Грузоподъемность комплекта петель, кг 40 Тип запорного механизма (замка) Ручка с запиранием на ключ с системой «антипаника» Обеспечивает аварийное открывание Коррозионная стойкость Высокая Условия эксплуатации продукции
Для обеспечения надежной и бесперебойной работы распашных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности изделия «Дверь промышленная распашная двустворчатая для охлаждаемых помещений серии IDH2-1», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.
Документация
Чертежи
Варианты крепления промышленной распашной двустворчатой двери для охлаждаемых помещений к стене.Паспорта и сертификаты
Паспорт «Дверь промышленная распашная двустворчатая для охлаждаемых помещений серии IDH2-1»;
Сертификат соответствия Единым санитарно-эпидемиологическим и гигиеническим требованиям;
Добровольная сертификация продукции. Сертификат соответствия;
Технический паспорт. Дверь промышленная распашная двустворчатая для охлаждаемых помещений серии IDH2-1.Инструкции
Сервисная книжка «Дверь промышленная распашная двустворчатая для охлаждаемых помещений серии IDH2-1». -
-
Поверхность стальной сэндвич-панели
ГладкаяЦвета
RAL 9003 белый (полотно)
RAL 9006 серебристый (каркас полотна и рама) -
Базовая комплектация дверей для охлаждаемых помещений DoorHan
Комплект подъемных петель, регулируемых в трех плоскостях.

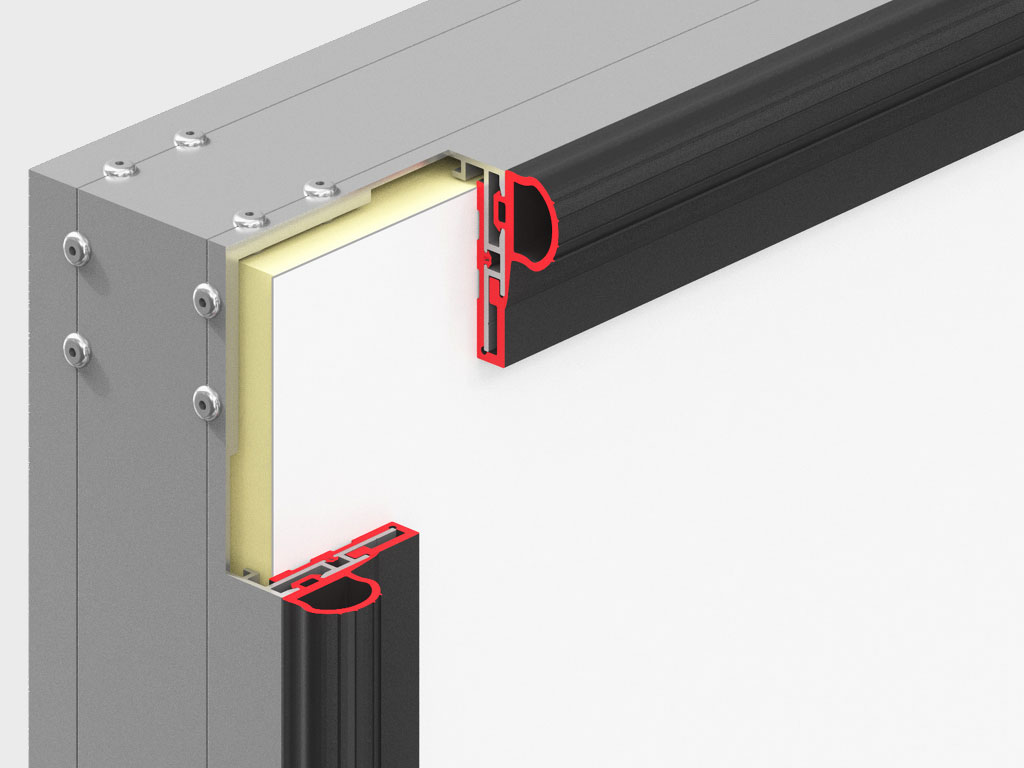

Уплотнитель периметра полотна двери.

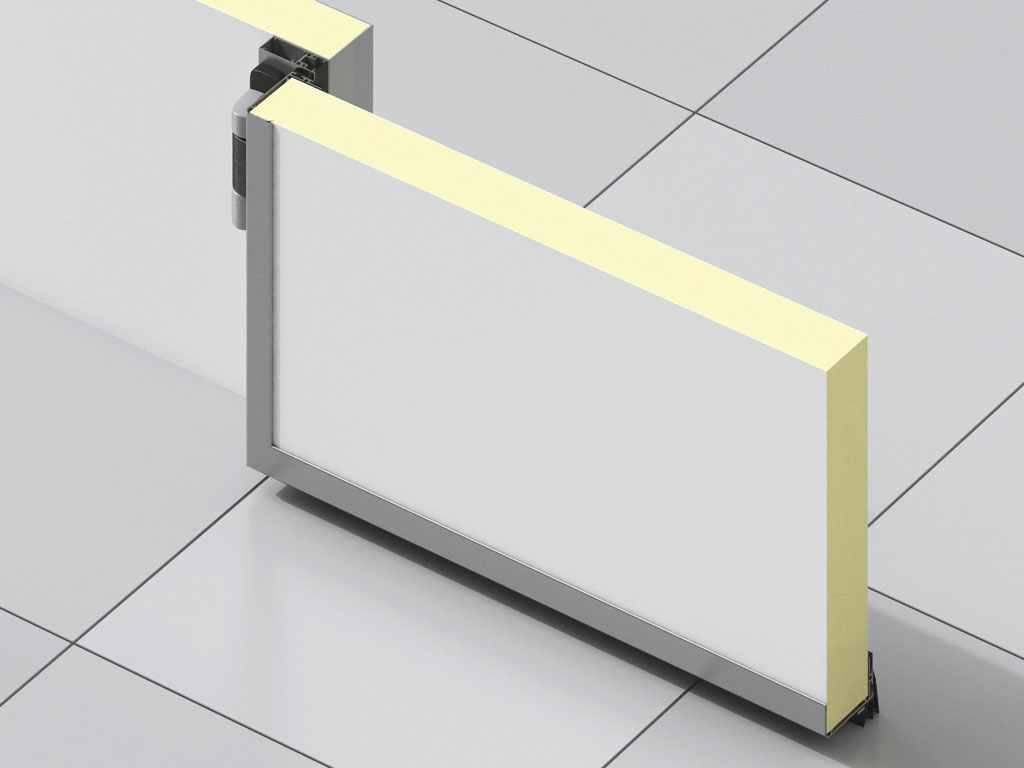

Комплект PIR-панелей в алюминиевом каркасе.

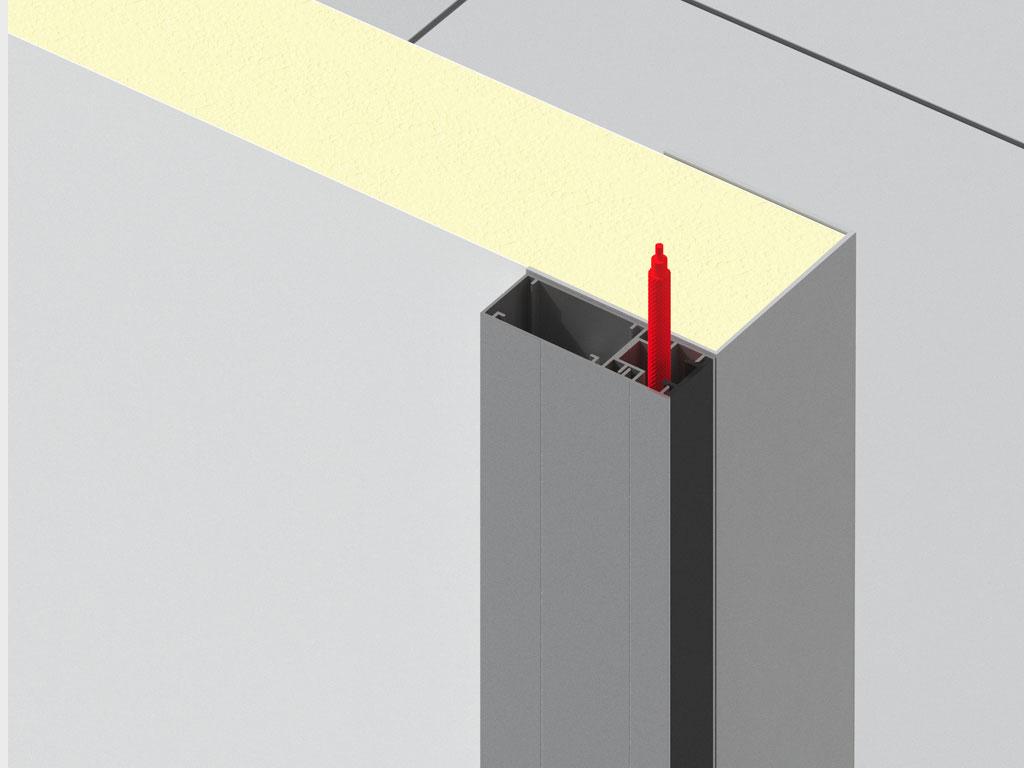

Алюминиевая рама с кабель-каналом для установки ПЭН.
Ручка с замком и системой аварийного выхода.

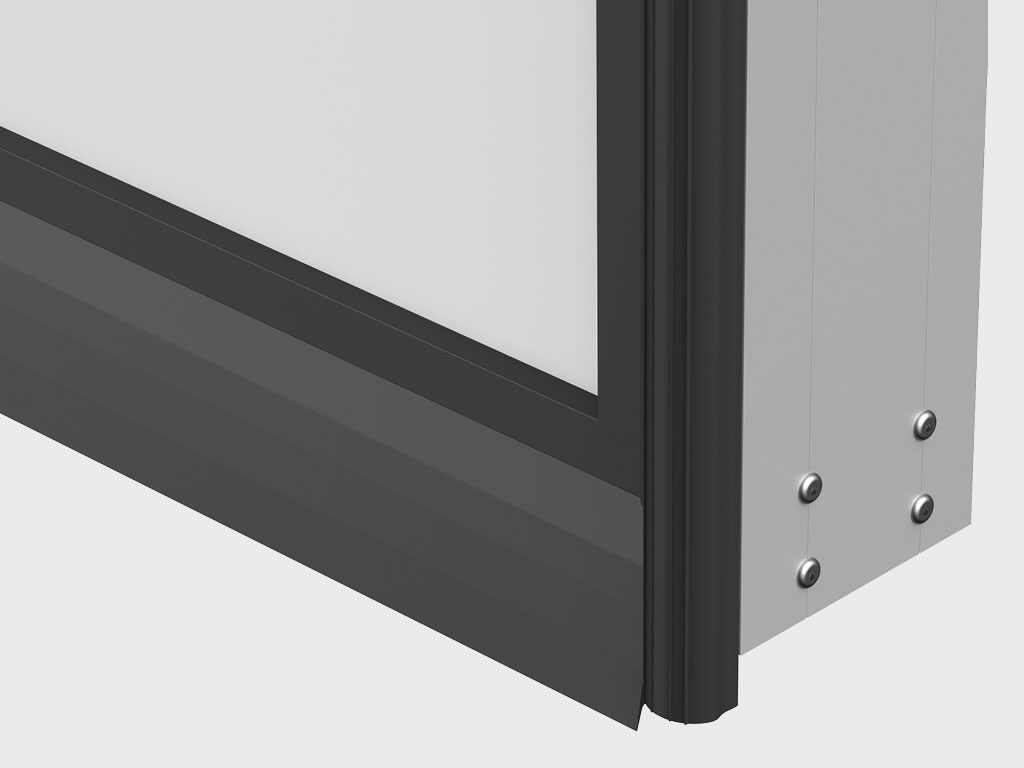

Нижний уплотнитель.
Задвижки.Дополнительная комплектация

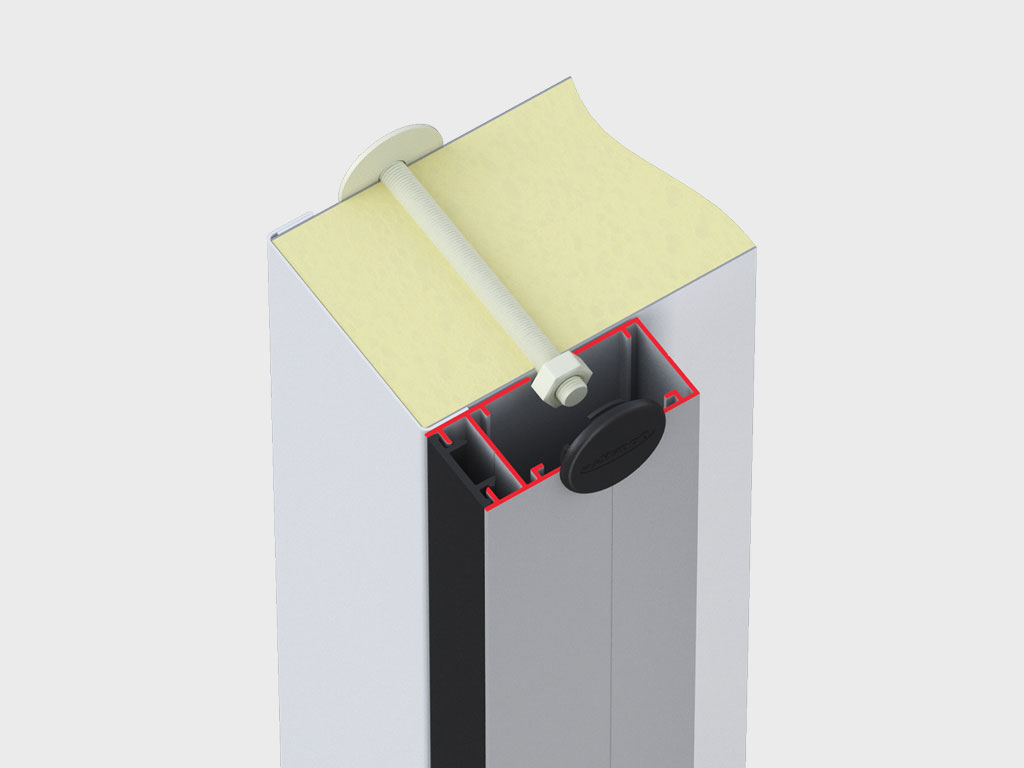

Внутренняя алюминиевая рама для обеспечения жесткости проема.

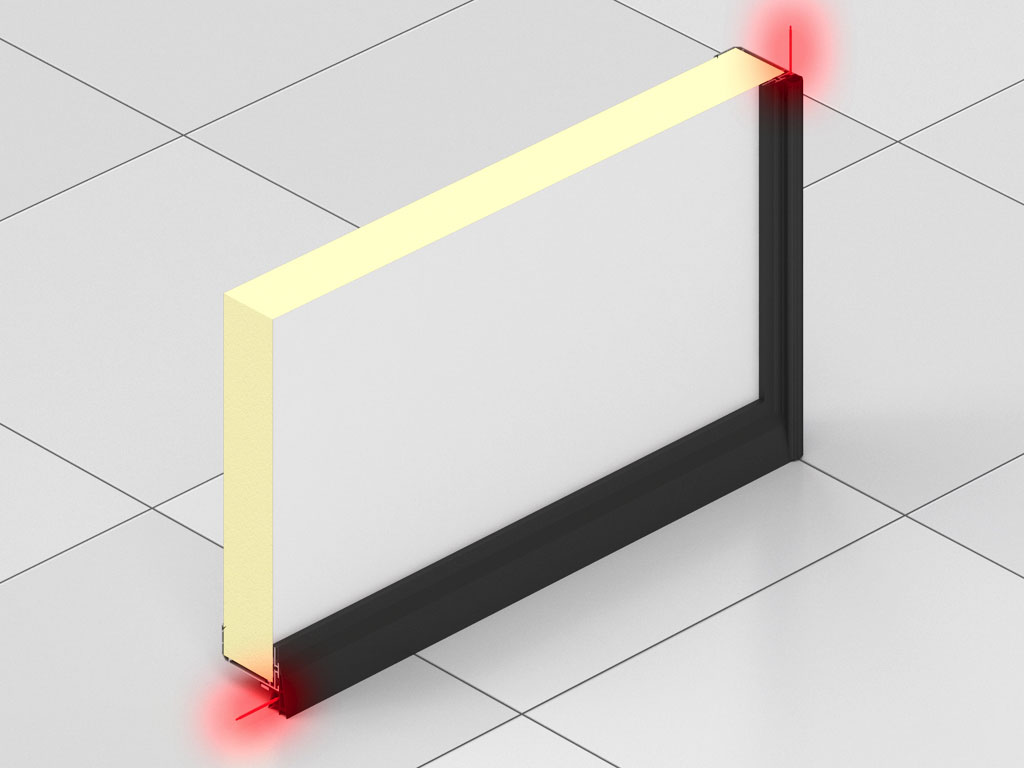

Обогрев полотна двери.

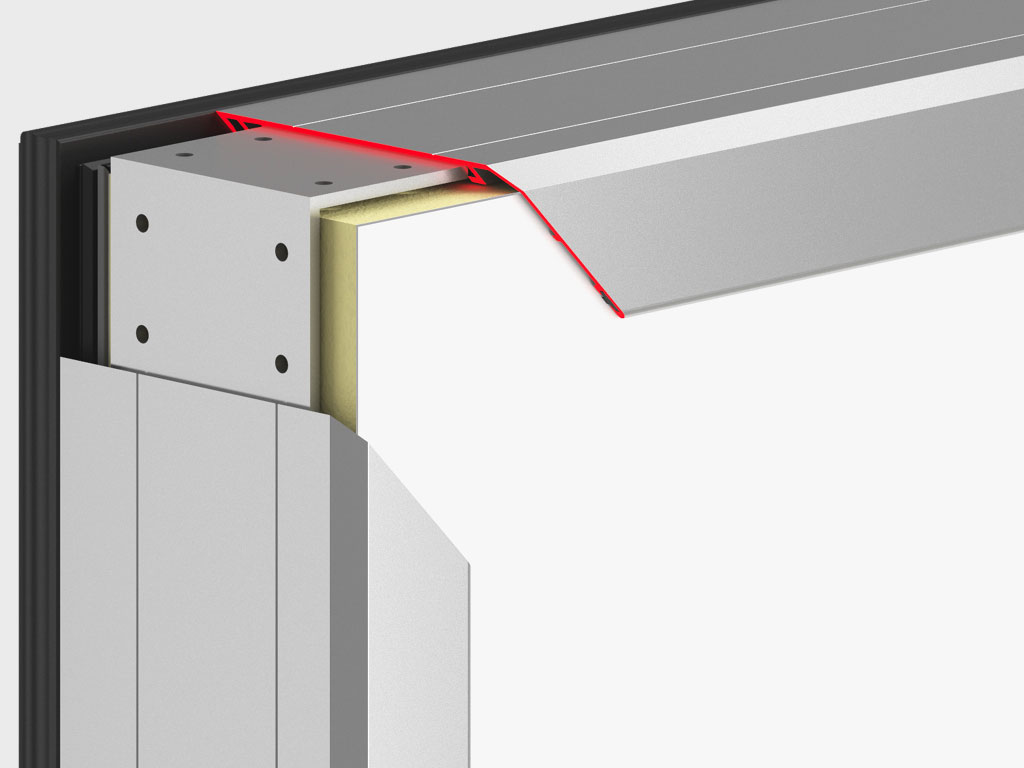

Обогрев периметра рамы для низкотемпературных дверей.
Защитный бампер.
Окно под монорельсовый путь.

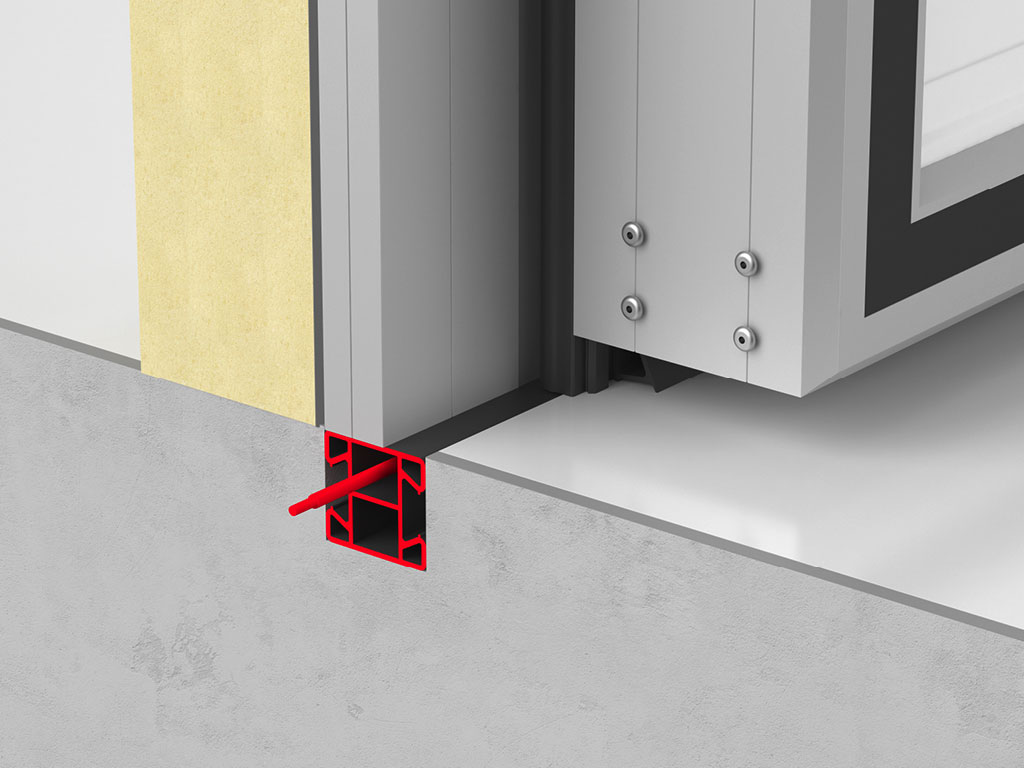

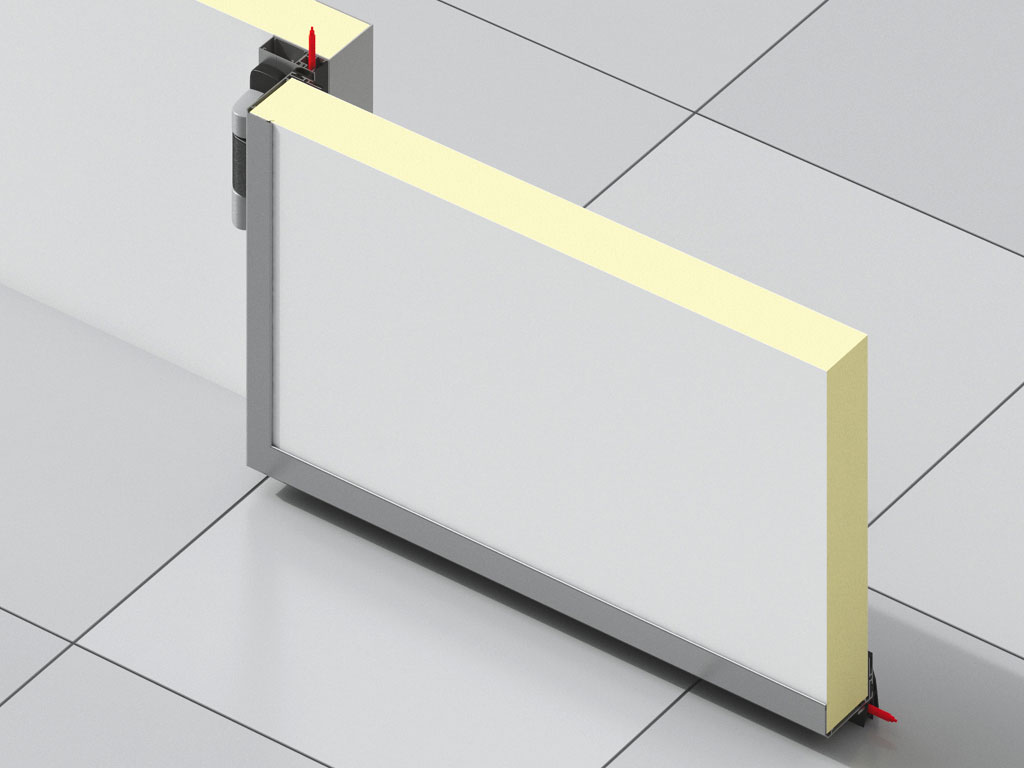

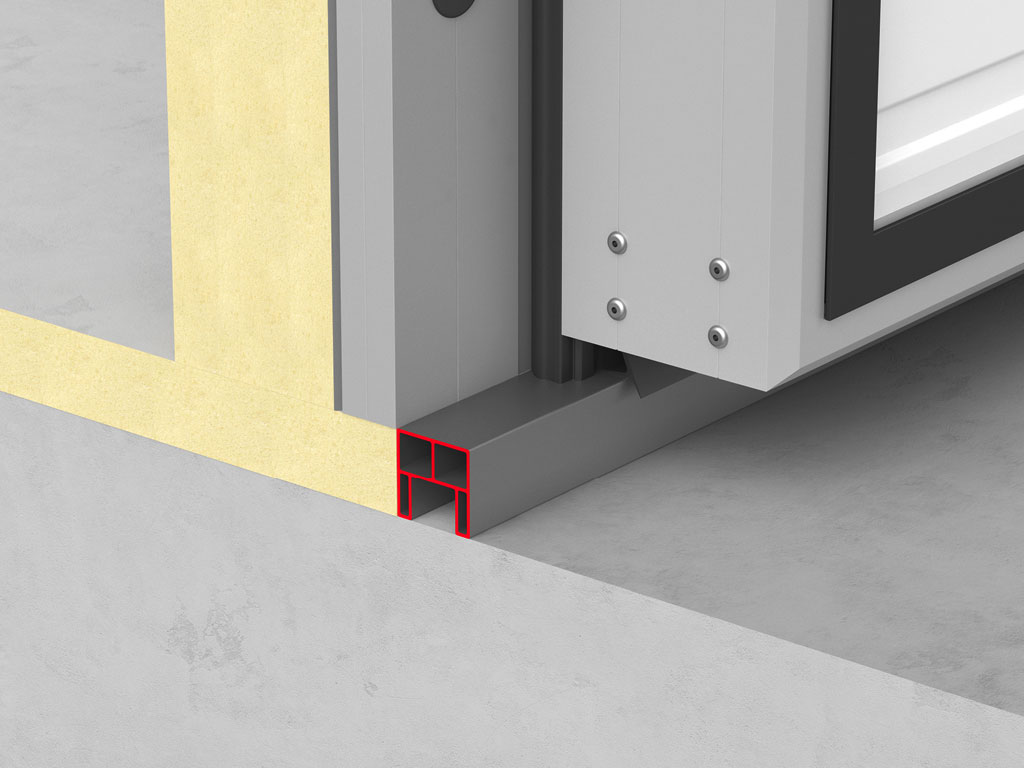

Утапливаемый порог.

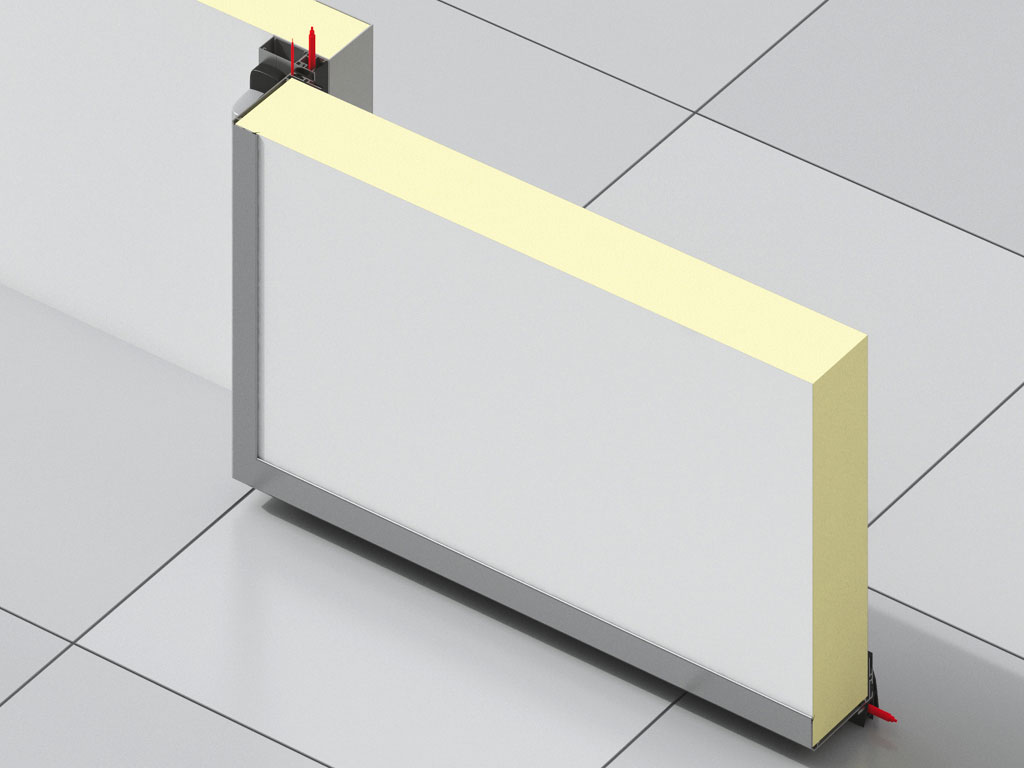

Компенсационный порог.

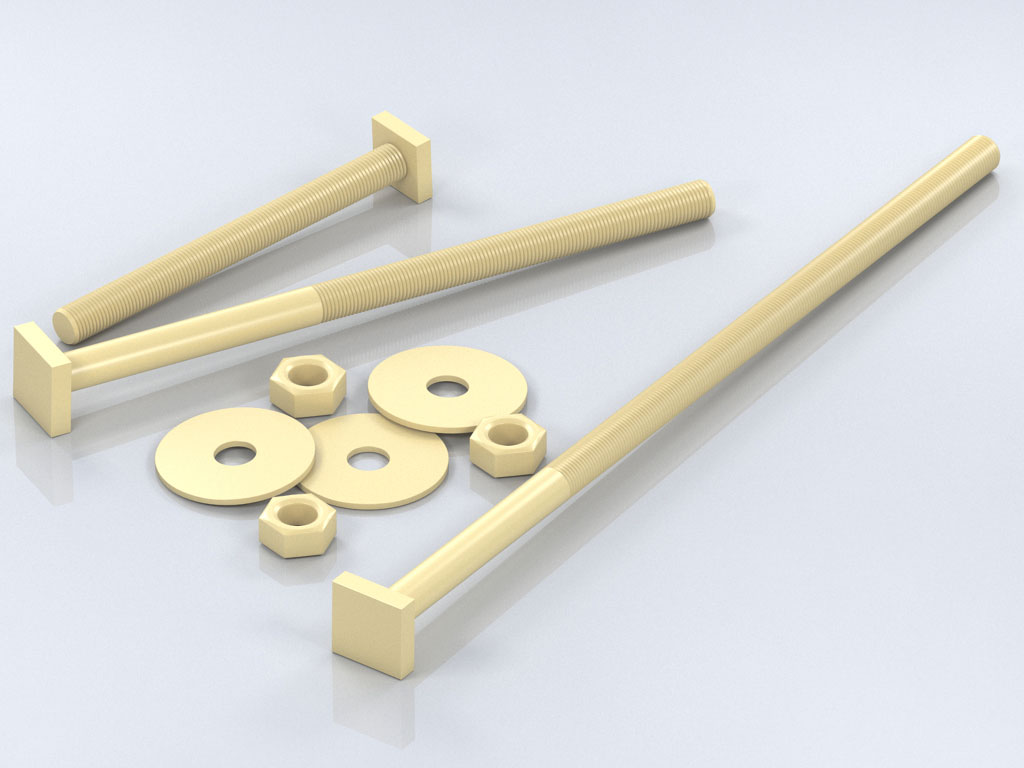

Термокрепеж для монтажа на сэндвич-панели.

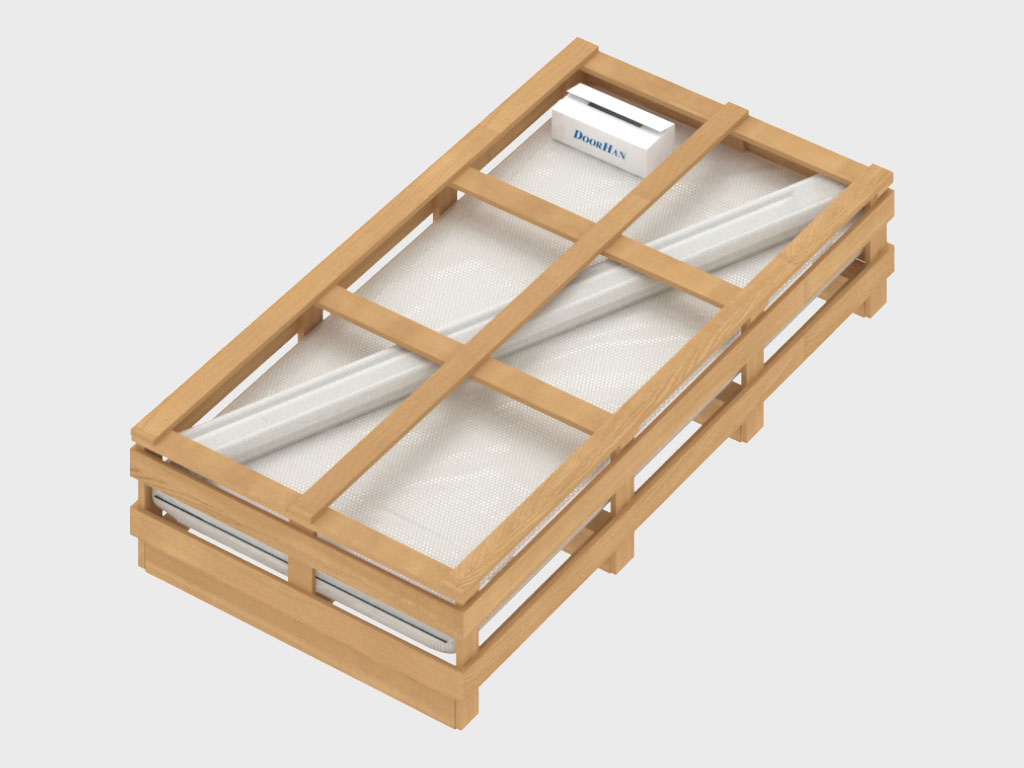

Дополнительная упаковка — деревянная обрешетка. -
Монтаж дверей для охлаждаемых помещений DoorHan
Подготовка проема для монтажа дверей

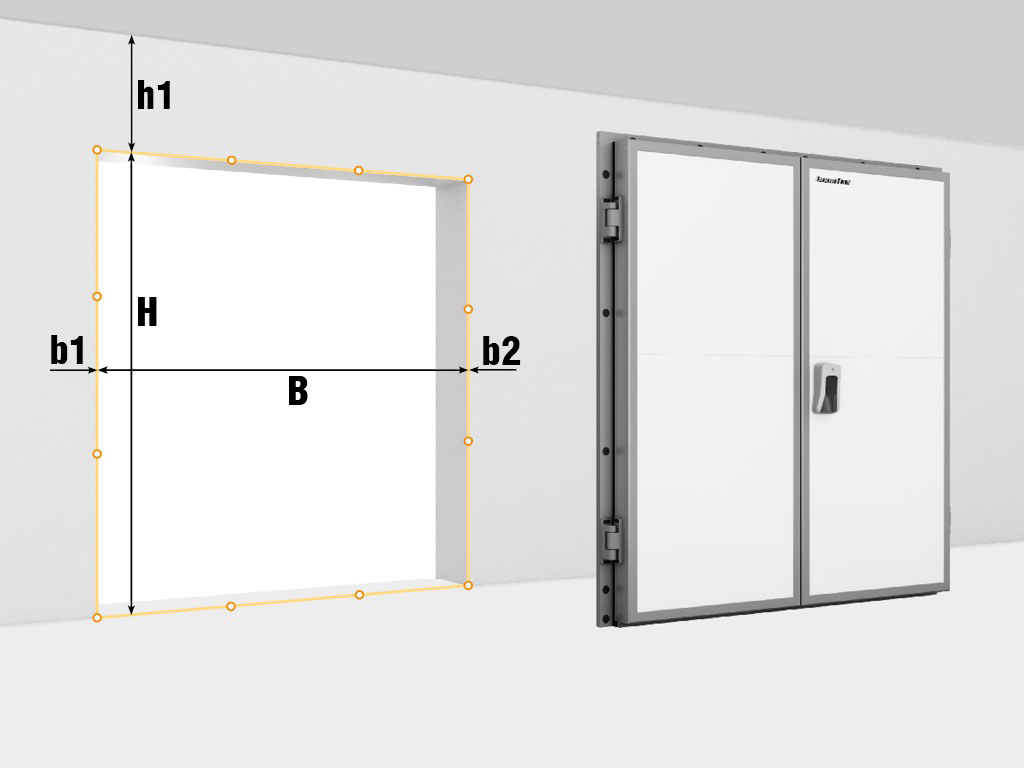

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа дверей для охлаждаемых помещений

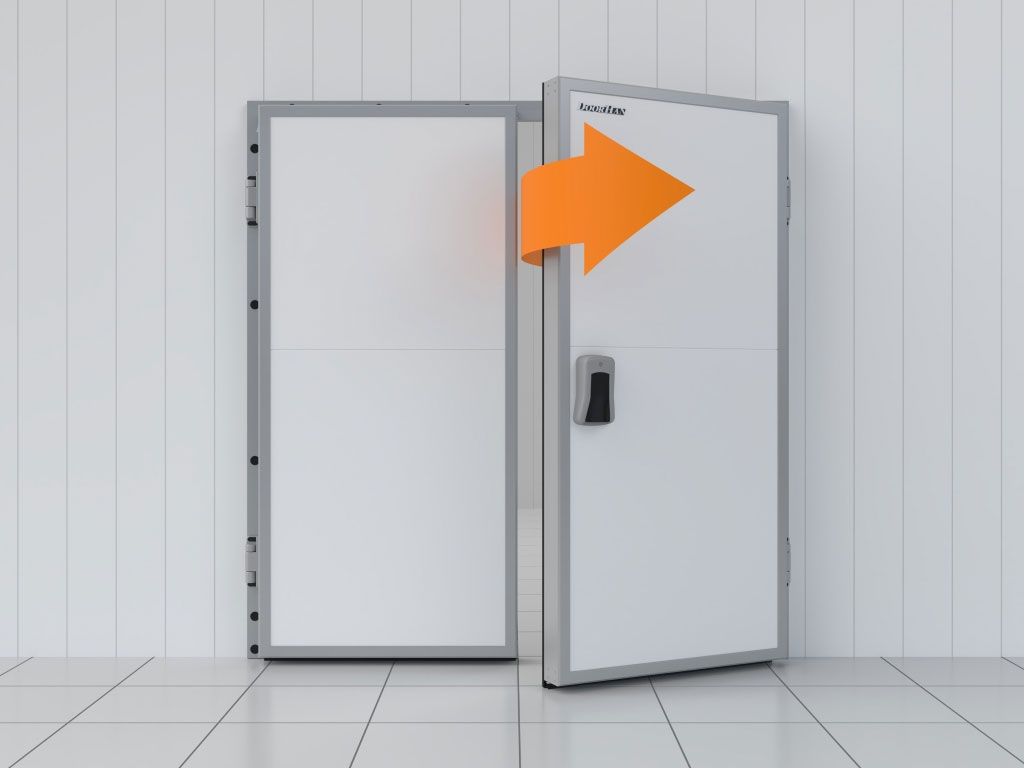

Накладной монтаж снаружи помещения. Створка с замком справа.

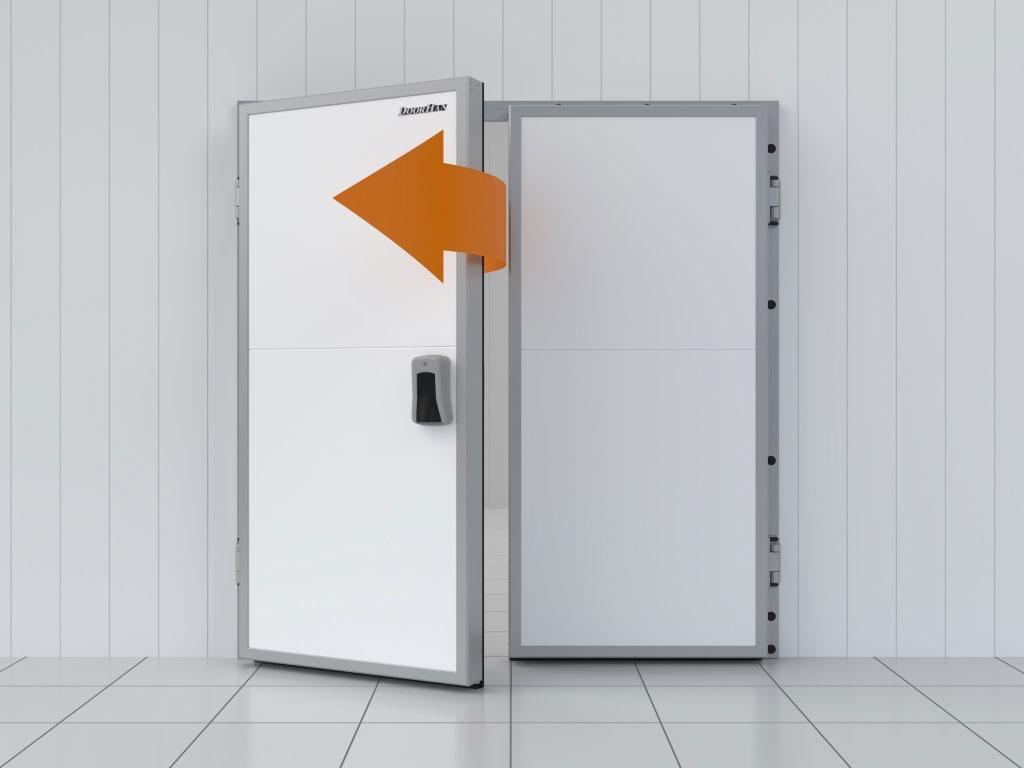

Накладной монтаж снаружи помещения. Створка с замком слева.Стандартные конструктивные решения
Среднетемпературное исполнение.Усл. обозначение, наименование параметра Расчетная формула b, мм Толщина панели 80 Температурный режим внутри помещения, ° С От +6 до -5 Температурный режим перед дверью, ° С От +35 до 0 Влажность, % До 100
Низкотемпературное исполнение, панель 80 мм.Усл. обозначение, наименование параметра Расчетная формула b, мм Толщина панели 80 Температурный режим внутри помещения, ° С От -5 до -18 Температурный режим перед дверью, ° С От +35 до -18 Влажность, % До 100
Низкотемпературное исполнение, панель 120 мм.Усл. обозначение, наименование параметра Расчетная формула b, мм Толщина панели 120 Температурный режим внутри помещения, ° С От -18 до -27 Температурный режим перед дверью, ° С От +50 до -35 Влажность, % До 100
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна.Усл. обозначение, наименование параметра Расчетная формула b, мм Толщина панели 120 Температурный режим внутри помещения, ° С От -27 до -35 Температурный режим перед дверью, ° С От +50 до -35 Влажность, % До 100
