Дверь откатная для охлаждаемых помещений серии IDS

Среднетемпературные и низкотемпературные откатные двери предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств. Энергоэффективность конструкции достигается за счет применения современных материалов заполнения полотна. Герметичность обеспечивается применением морозоустойчивого EPDM уплотнителя. Надежность конструкции подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации.

Внешний вид

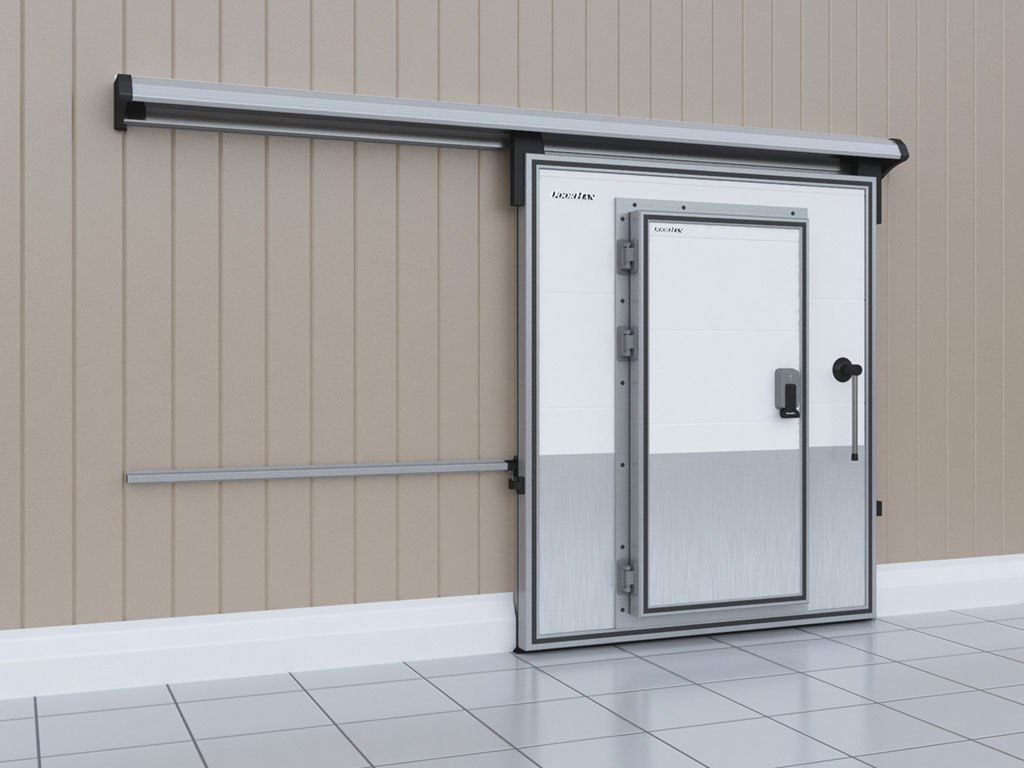

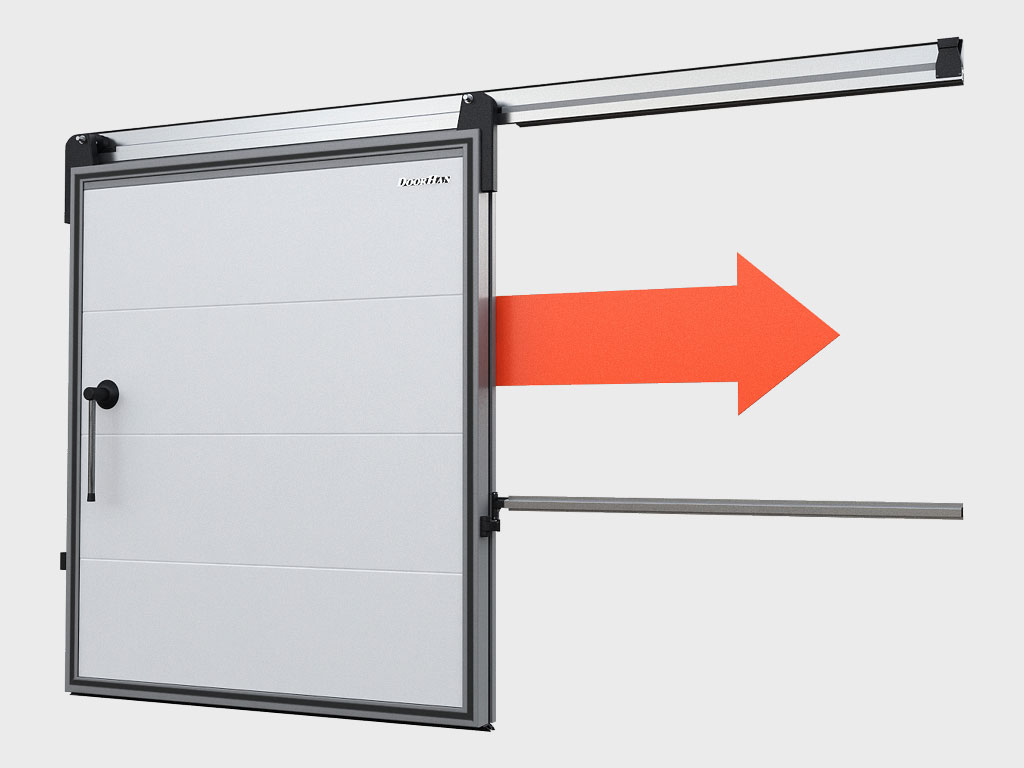

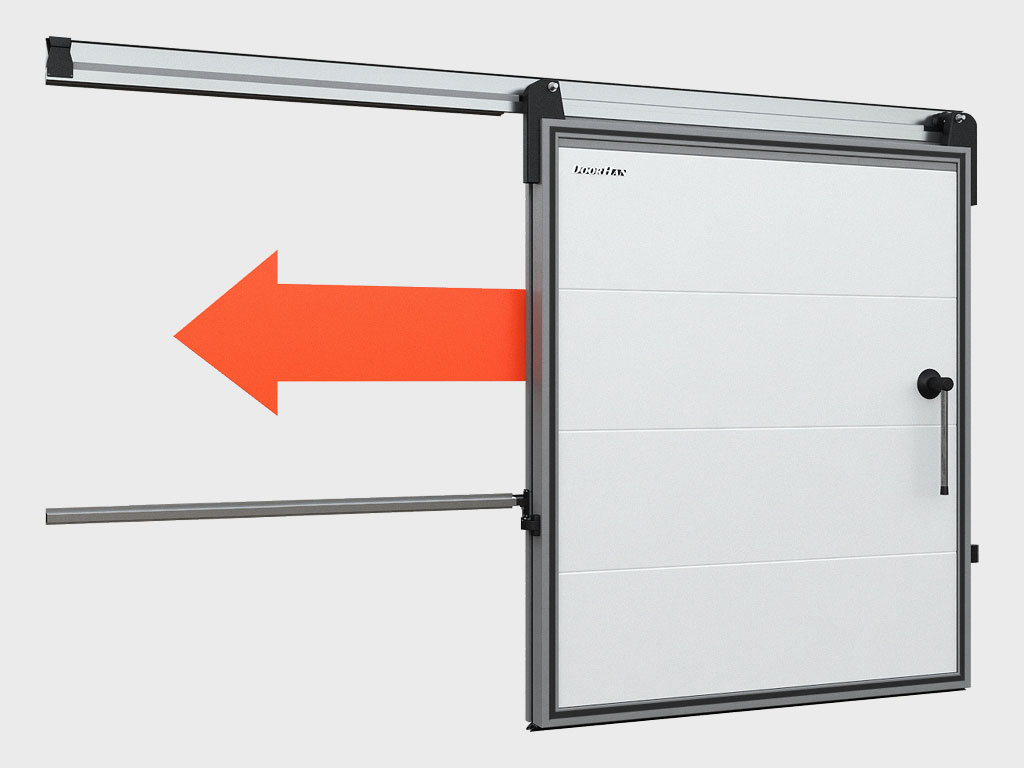

Дверь откатная для охлаждаемых помещений

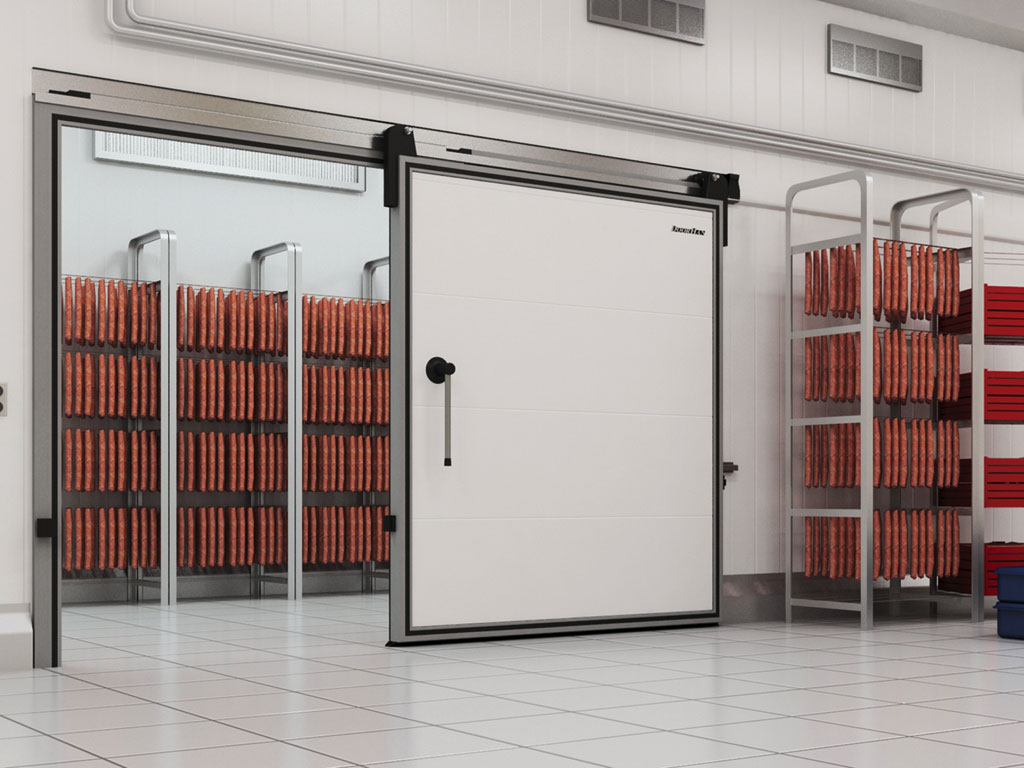

Комплексное решение: откатные и распашные двери, установленные на складе

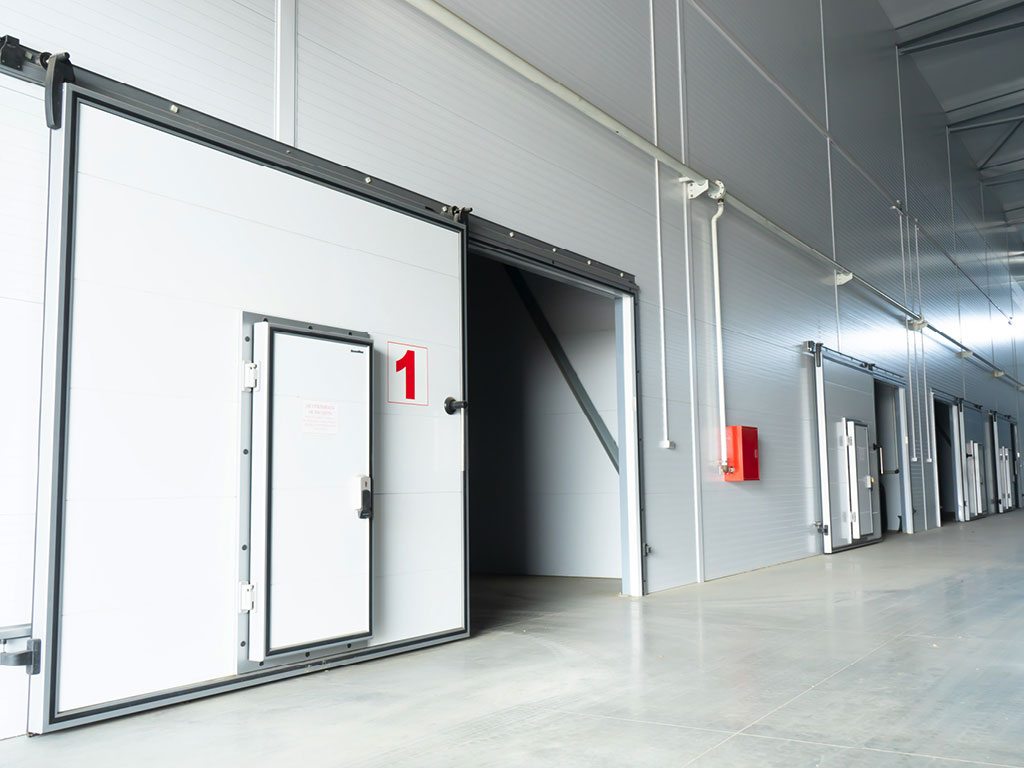

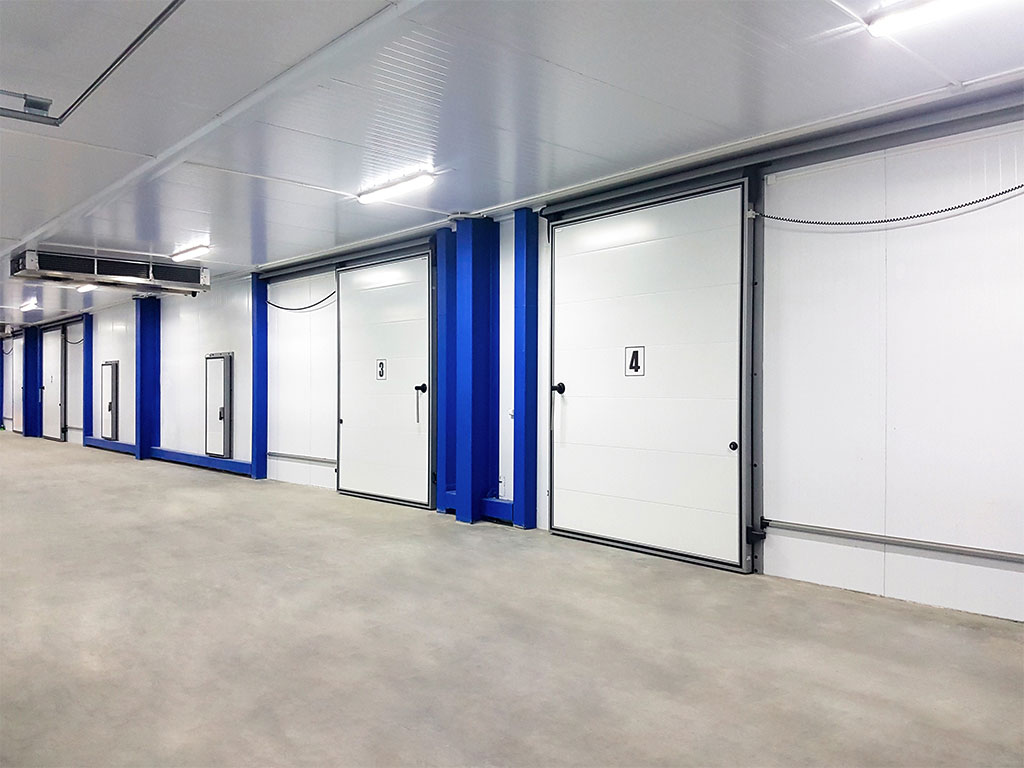

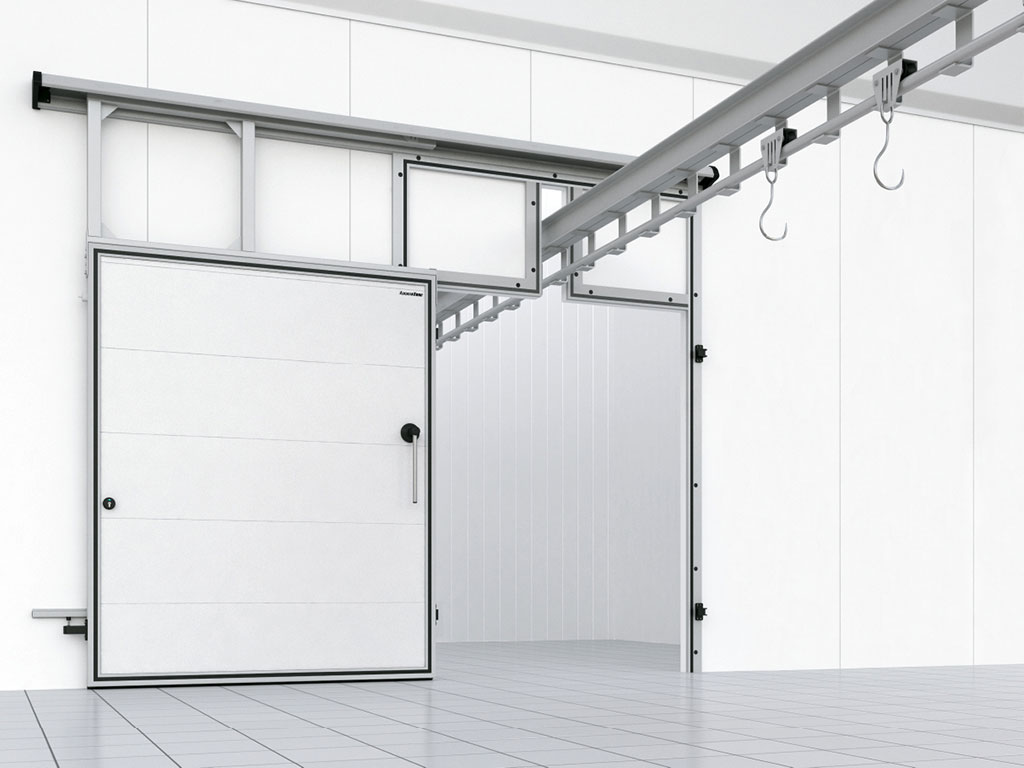

Откатные двери для охлаждаемых помещений с калитками, входная группа складского помещения

Таблица размеров

Параметр	Показатель
Ширина проема, мм	800–3 000
Высота проема, мм	1 800–5 000
Толщина изоляции, мм	80 или 120
Притолока, мм	От 240
Пристенки, мм	Ширина светового проема + 350 (на стороне отката), 115 (на противоположной откату стороне)

Преимущества откатных дверей для охлаждаемых помещений DoorHan

Минимальное время монтажа

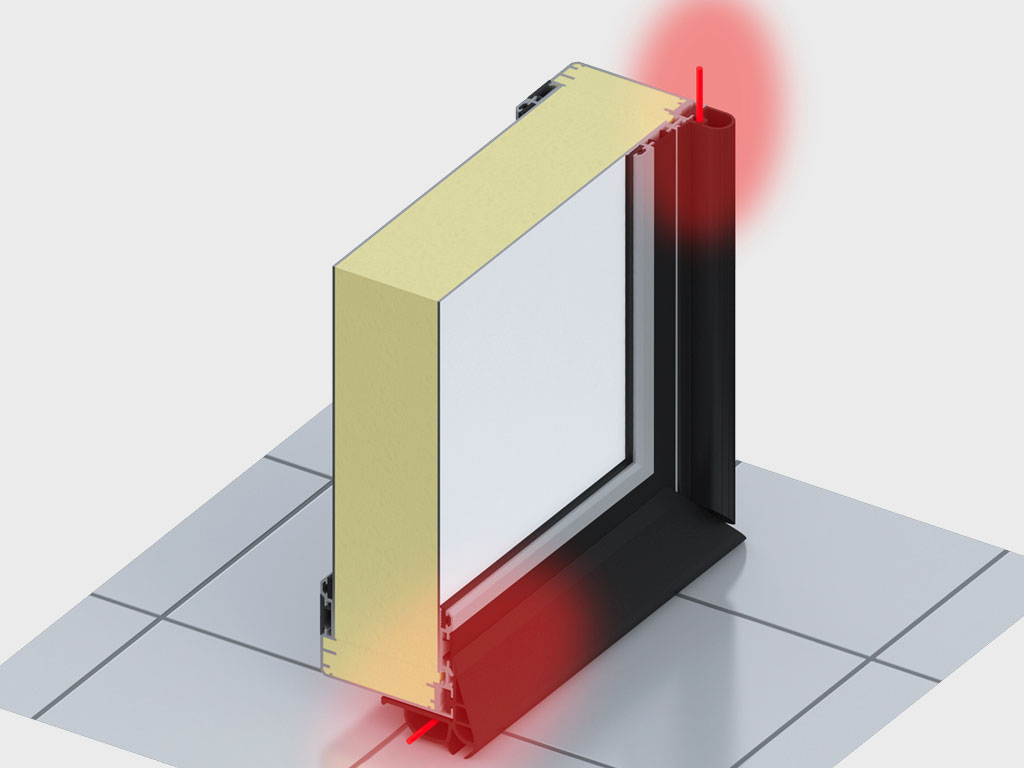

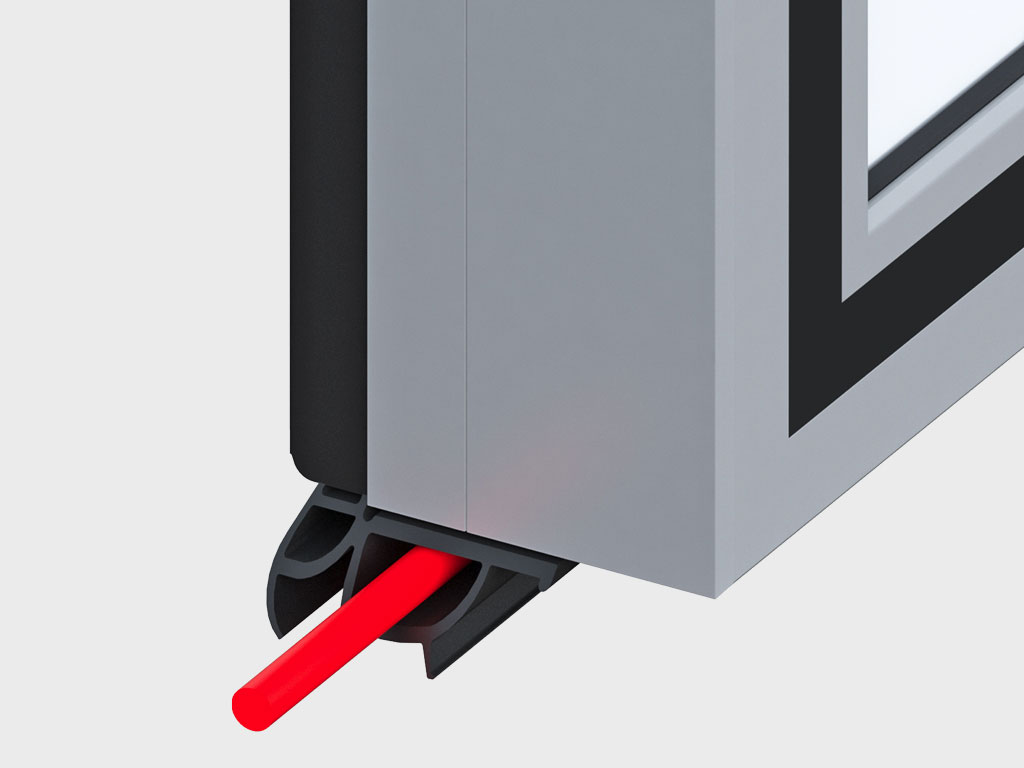

Обогрев нижней кромки полотна исключает бетонные работы, сокращая время монтажа.
Полная ремонтопригодность
Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.

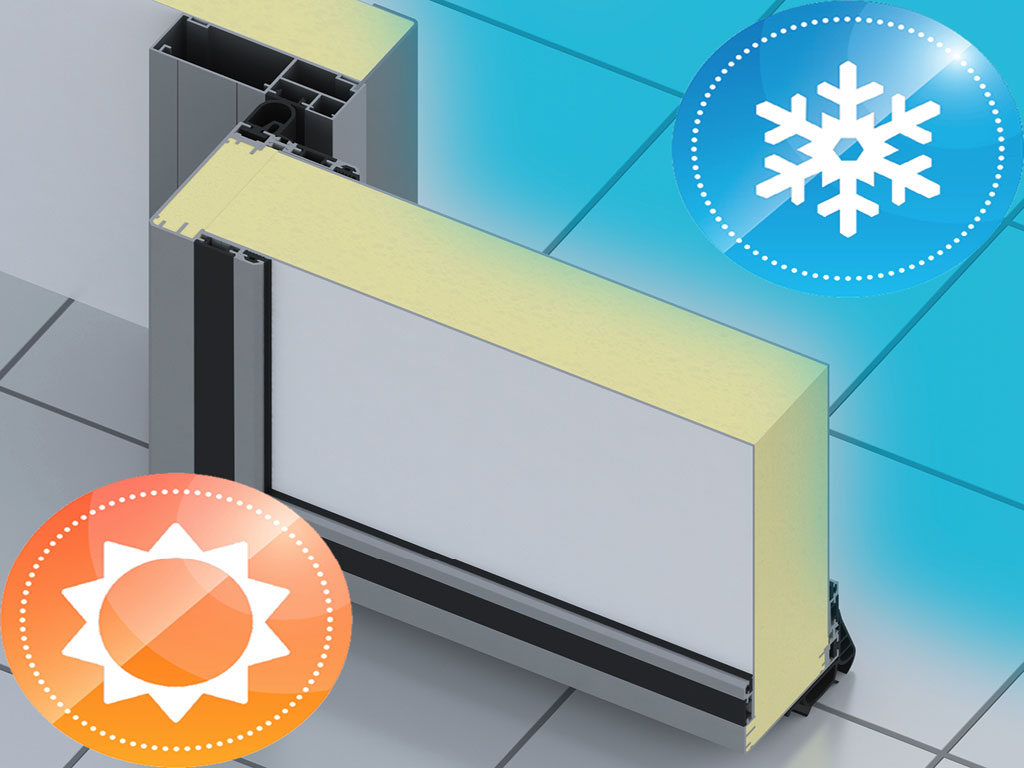

Широкий диапазон рабочих температур

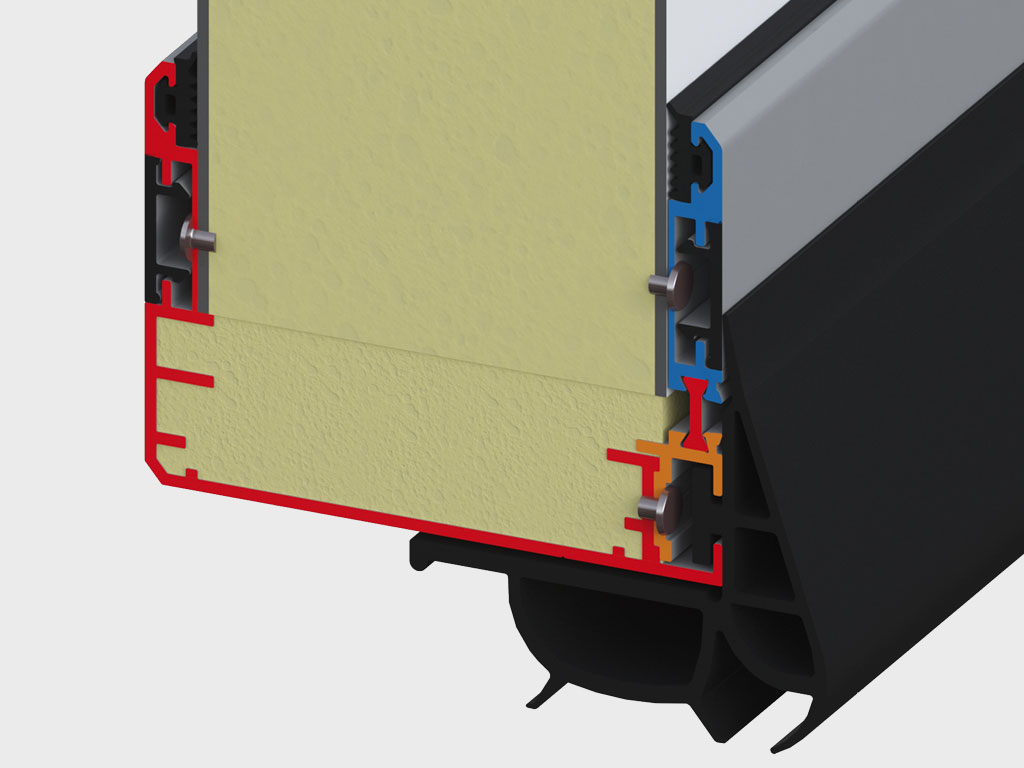

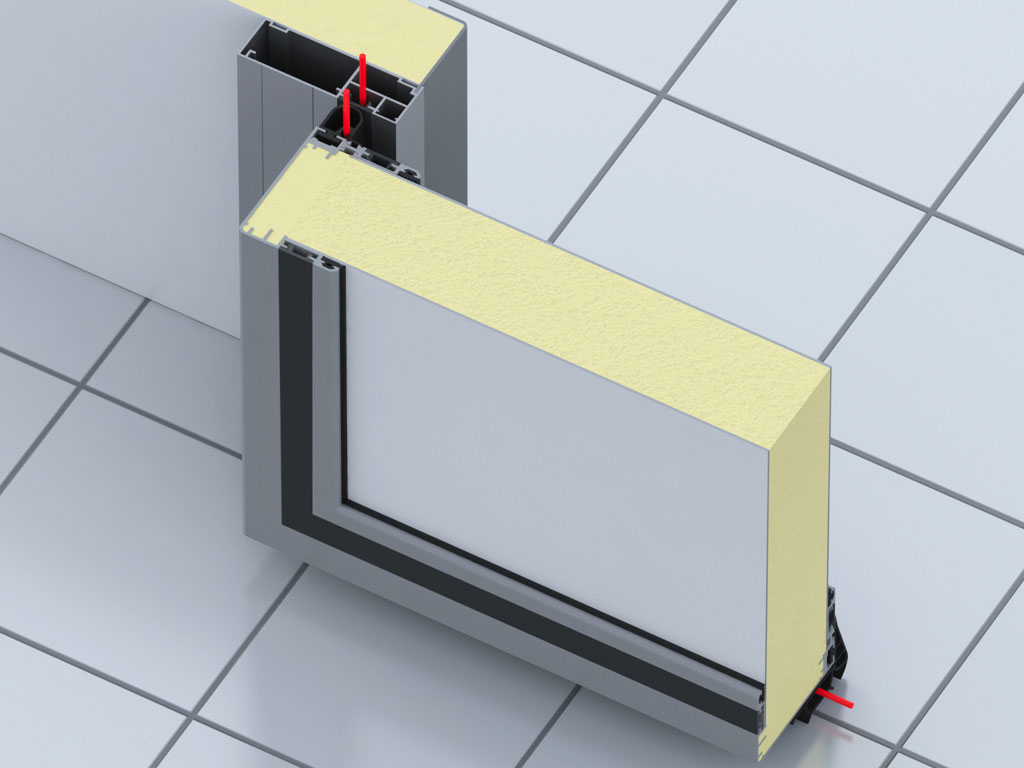

Эксклюзивная система разрыва моста холода дверного полотна не снижает прочностных характеристик и обеспечивает надежную работу двери в широком диапазоне температур.
Стойкость к воздействию агрессивных сред
Алюминиевая рама с порошковым напылением предназначена для работы в условиях агрессивных сред.
Минимизация теплопотерь
Функция автоматического закрывания дверей позволяет минимизировать теплопотери.

Конструкция

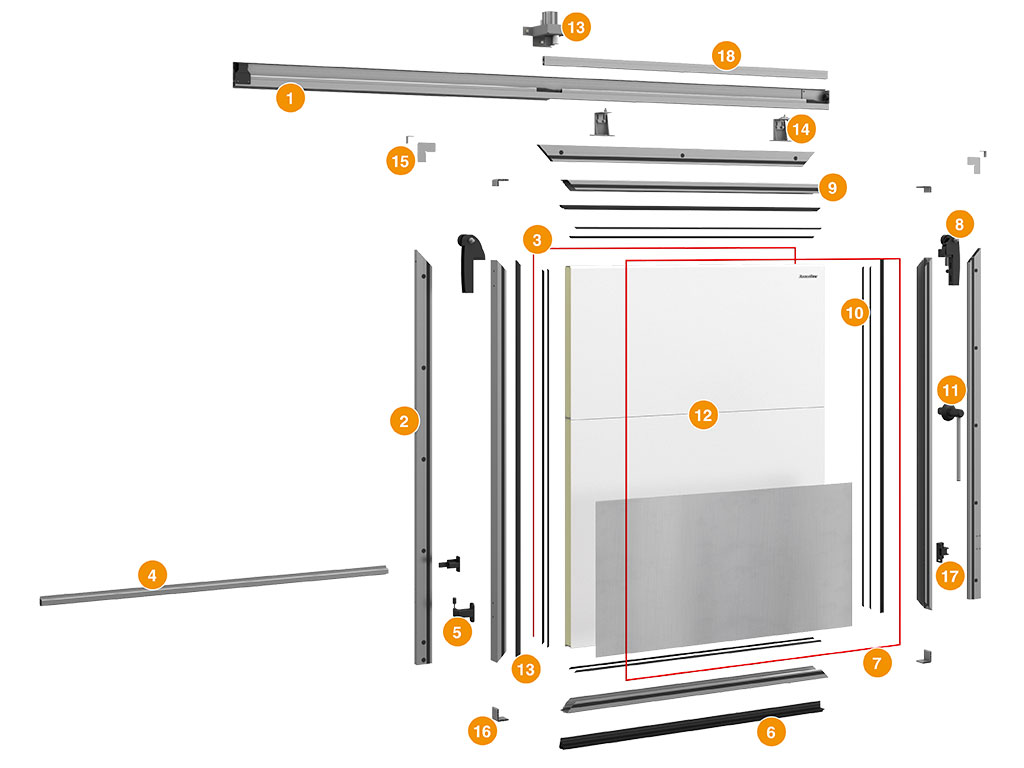

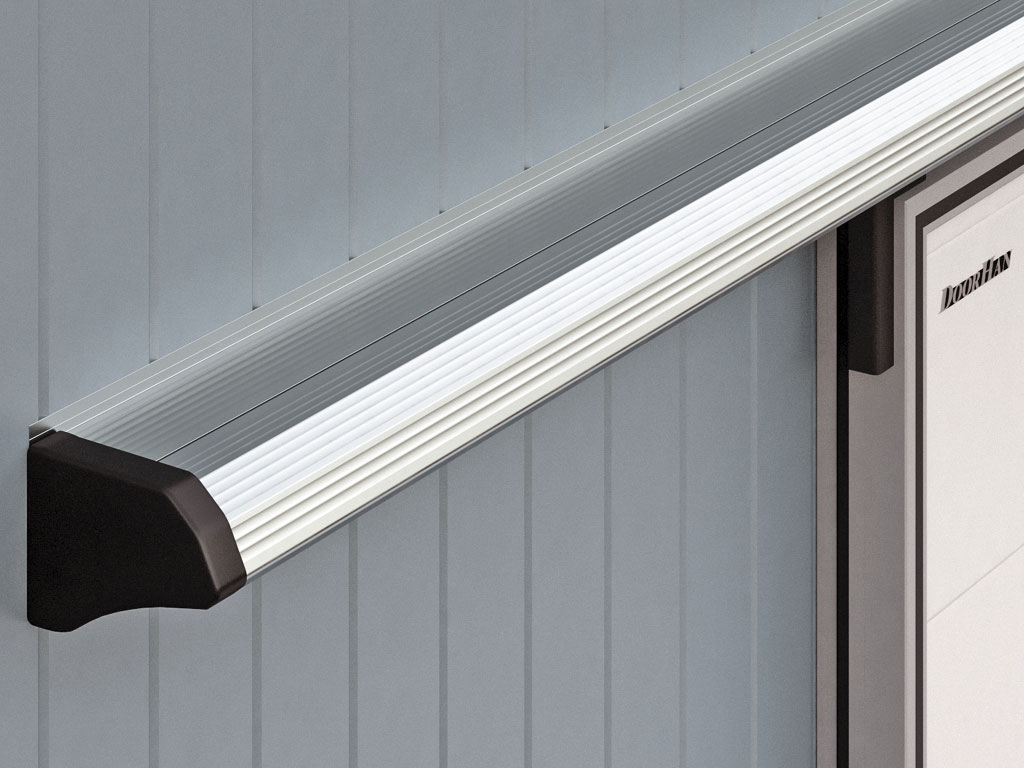

1. Откатная система представлена верхней направляющей рельсой с роликовым механизмом;

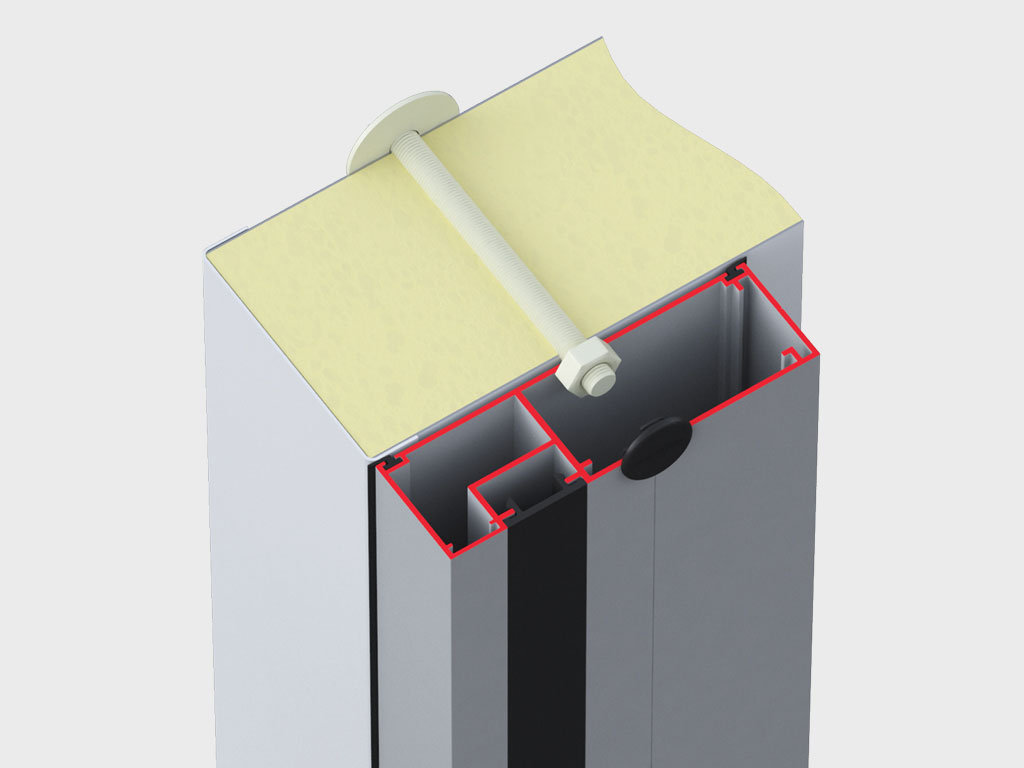

2. Алюминиевая рама с кабель-каналом для установки ПЭН обогрева;
3. Обогрев периметра рамы низкотемпературных дверей;
4. Откатная система, представленная нижней направляющей рельсой;
5. Нижний прижим;
6. Нижний уплотнитель;
7. Обогрев периметра полотна двери (опция);

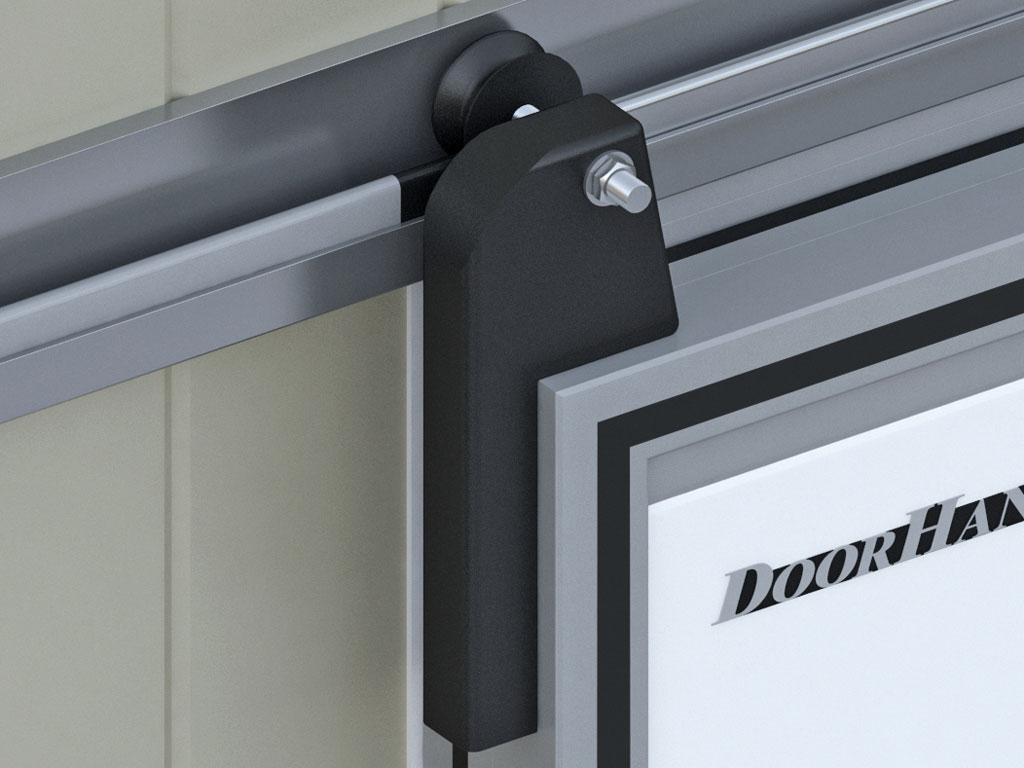

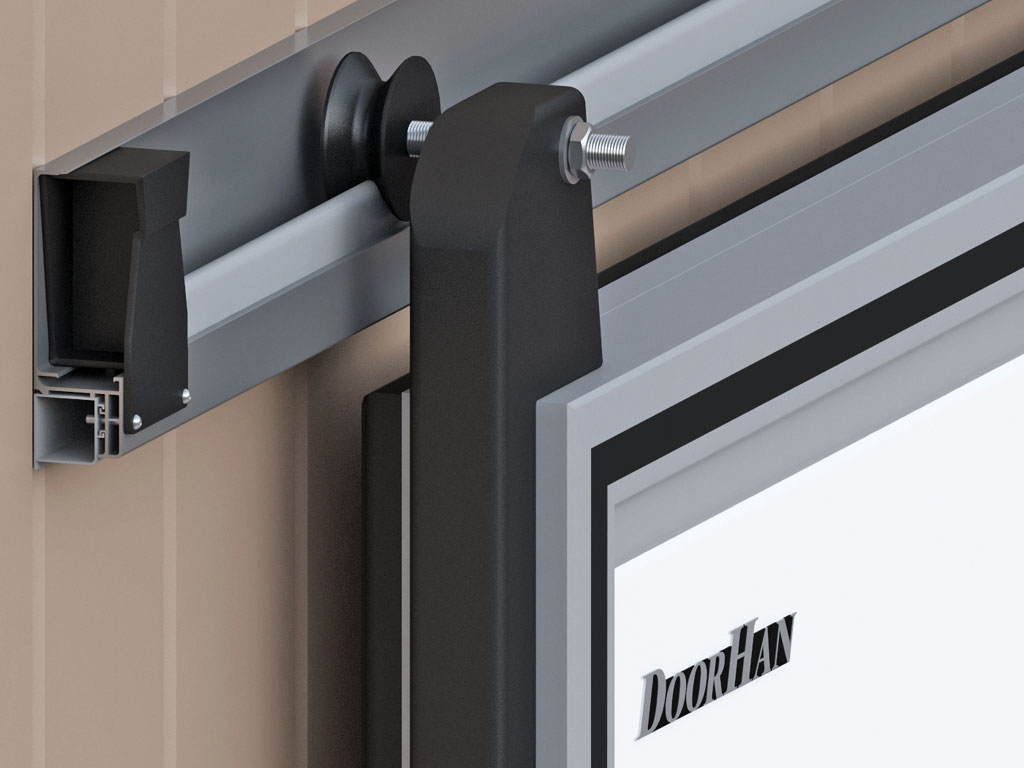

8. Роликовый механизм с кронштейном подвеса полотна;

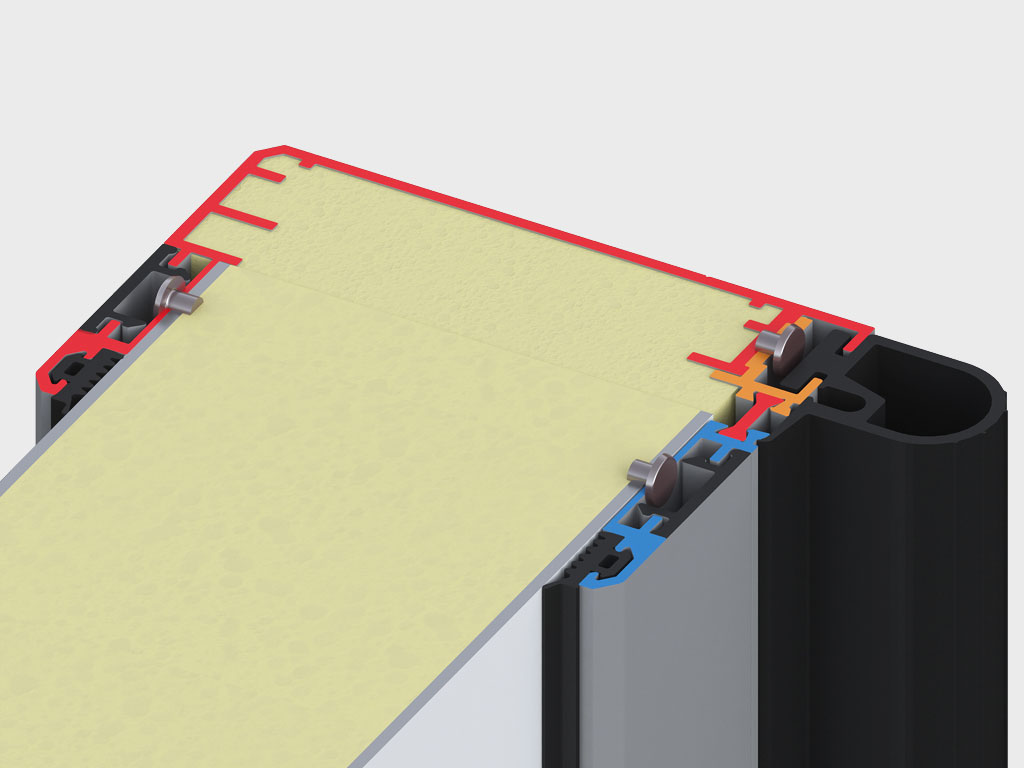

9. Алюминиевый каркас полотна двери;
10. Уплотнитель периметра полотна двери;

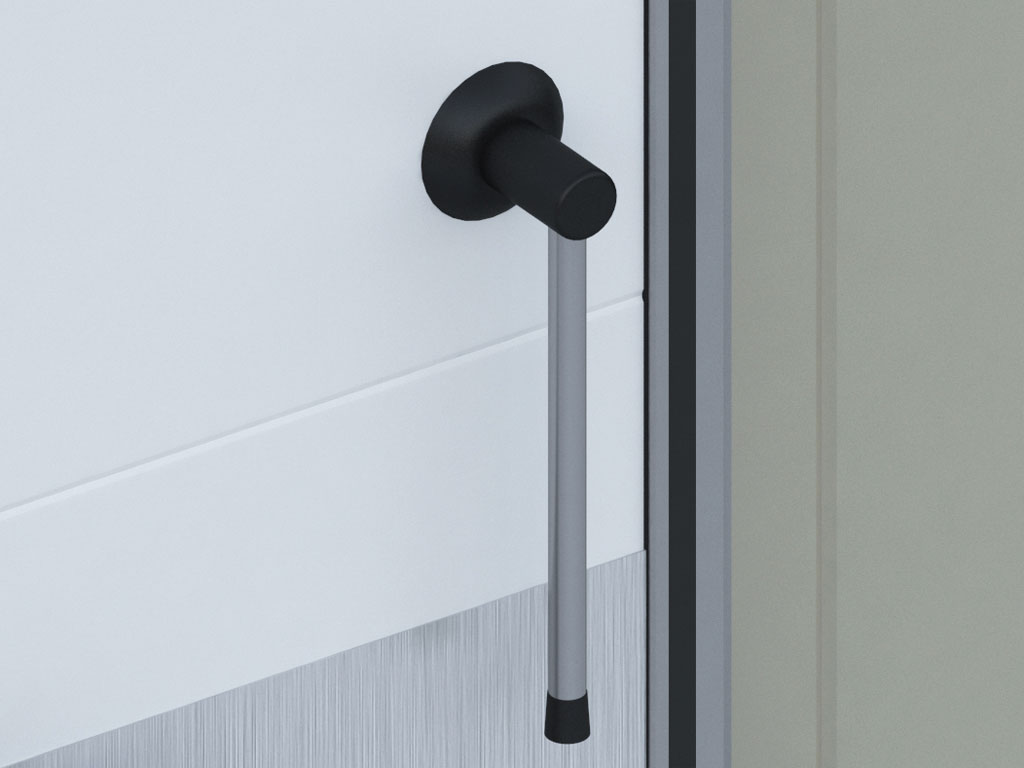

11. Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм;
12. Полотно двери;
13. Обогрев нижней кромки полотна дверей.

Технические характеристики откатных дверей для охлаждаемых помещений

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000	Откатной механизм имеет систему прижима уплотнителя к раме
Коррозионная стойкость	Высокая устойчивость к коррозии
Грузоподъемность откатной системы, кг	300
Тип запорного механизма (замка)	Система запирания под навесной замок

Новинки

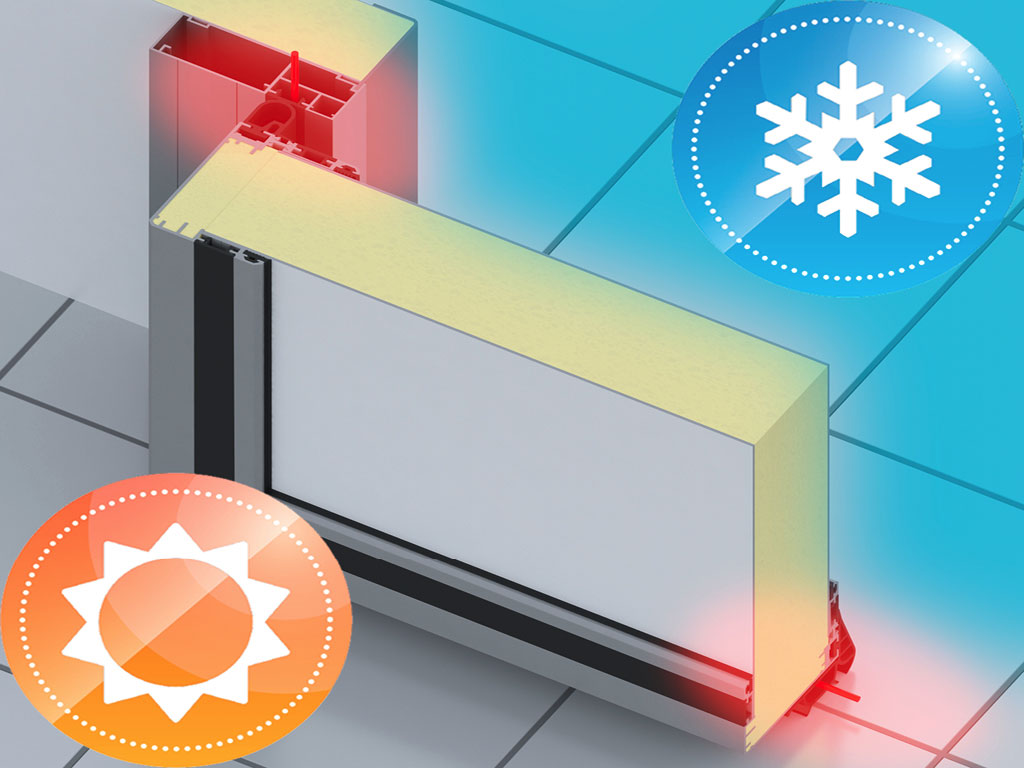

Обогрев рамы и полотна двери (опционально).

Откатная система для дверей массой до 200 кг.

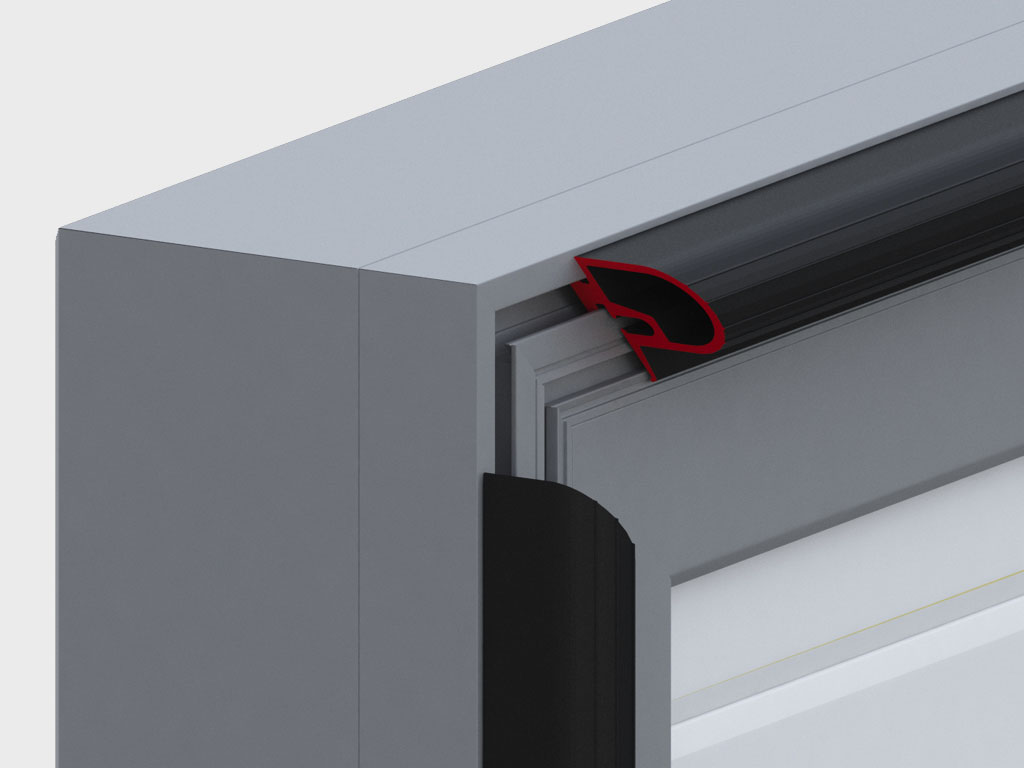

Теплоизоляция (полиизоцианурат), двухкомпонентный EPDM-уплотнитель с каналом для установки нагревательного кабеля.

Алюминиевый каркас с термовставкой.

Автоматизация для откатных холодильных дверей. Данная опция позволяет обеспечить удобную эксплуатацию двери при высокой интенсивности использования.

Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы откатных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание дверей должно осуществляться только с помощью ручки.
3. Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности изделия «Дверь откатная для охлаждаемых помещений серии IDS», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Документация

Поверхность сэндвич-панели

Гладкая

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)
Базовая комплектация откатных дверей для охлаждаемых помещений DoorHan

Алюминиевая откатная система.

Алюминиевая рама с кабель-каналом для установки ПЭНа.

Уплотнитель периметра полотна двери.

Рычажная ручка для дверей шириной от 1 600 мм.

Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

Дополнительная комплектация

Защитный декоративный короб.

Внутренняя алюминиевая рама для обеспечения жесткости проема.

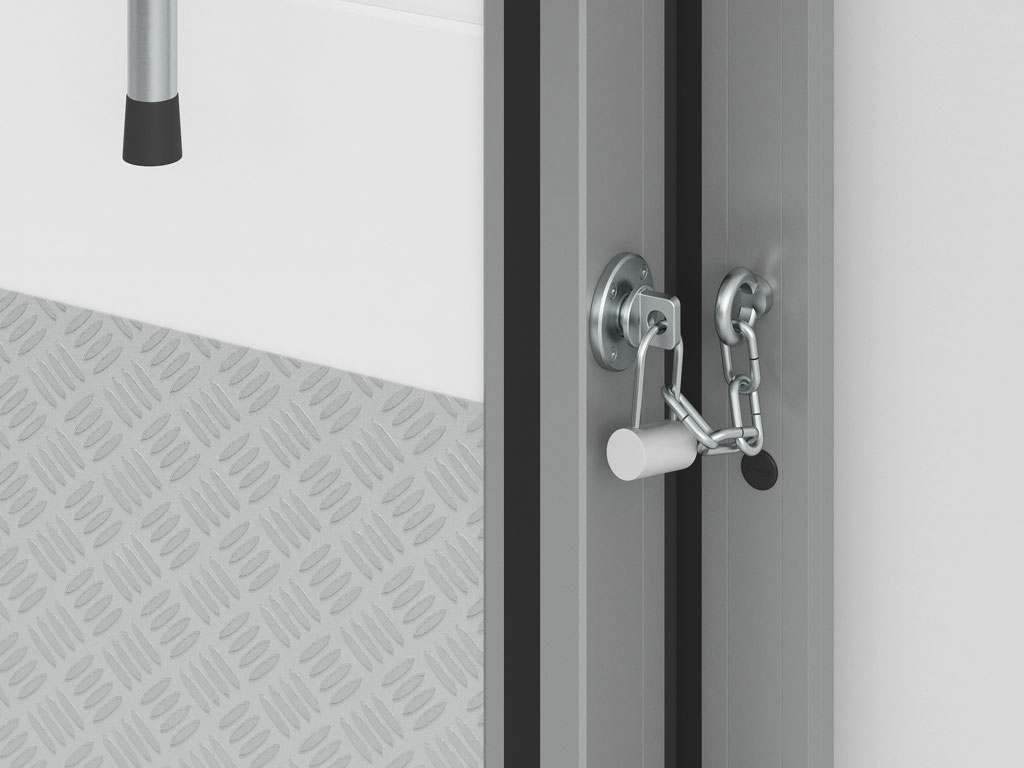

Система запирания под навесной замок.

Обогрев полотна двери.

Врезная калитка 800 × 2 000 мм.

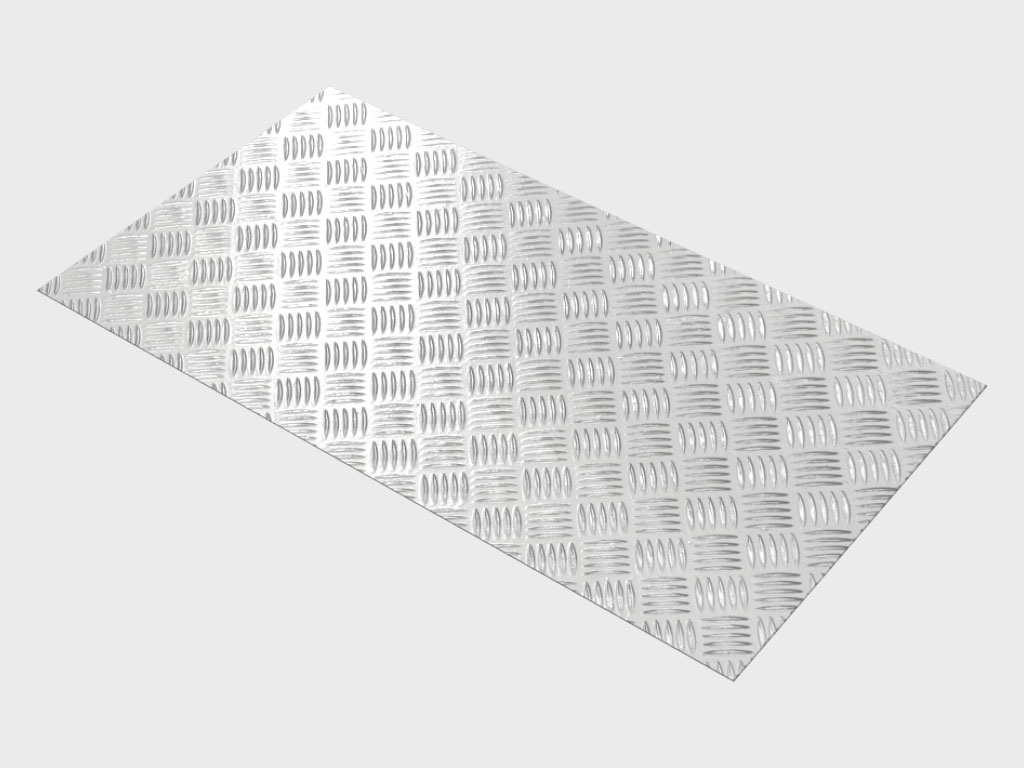

Защитные бамперы из рифленого алюминия.

Система под монорельсовый путь.

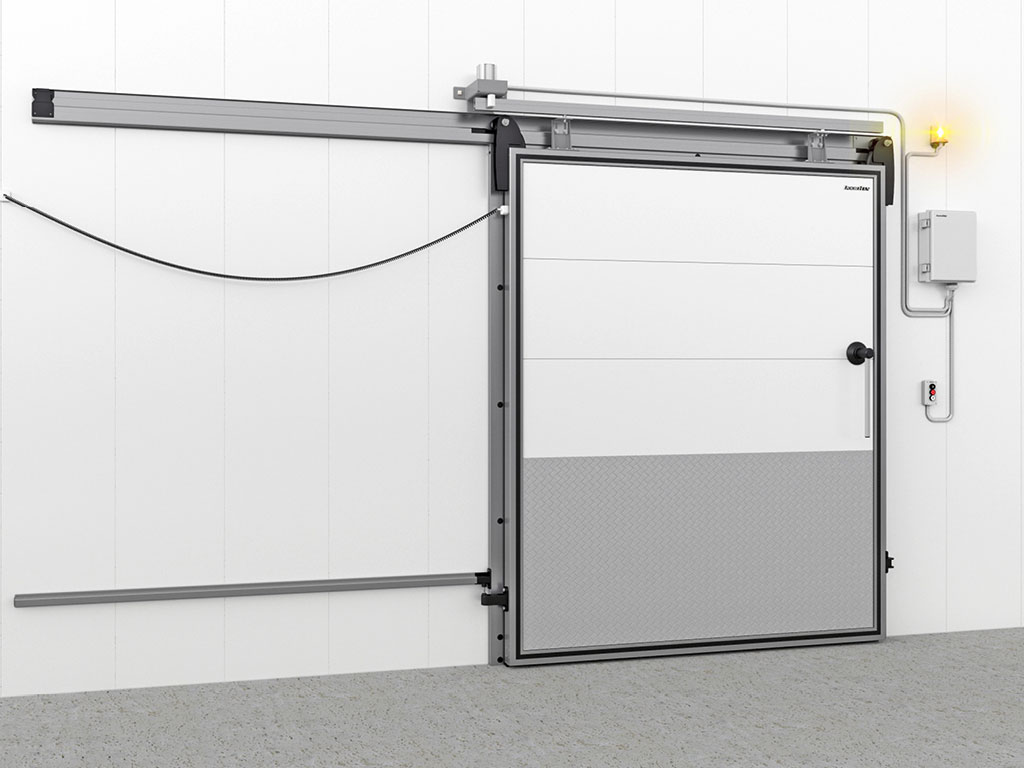

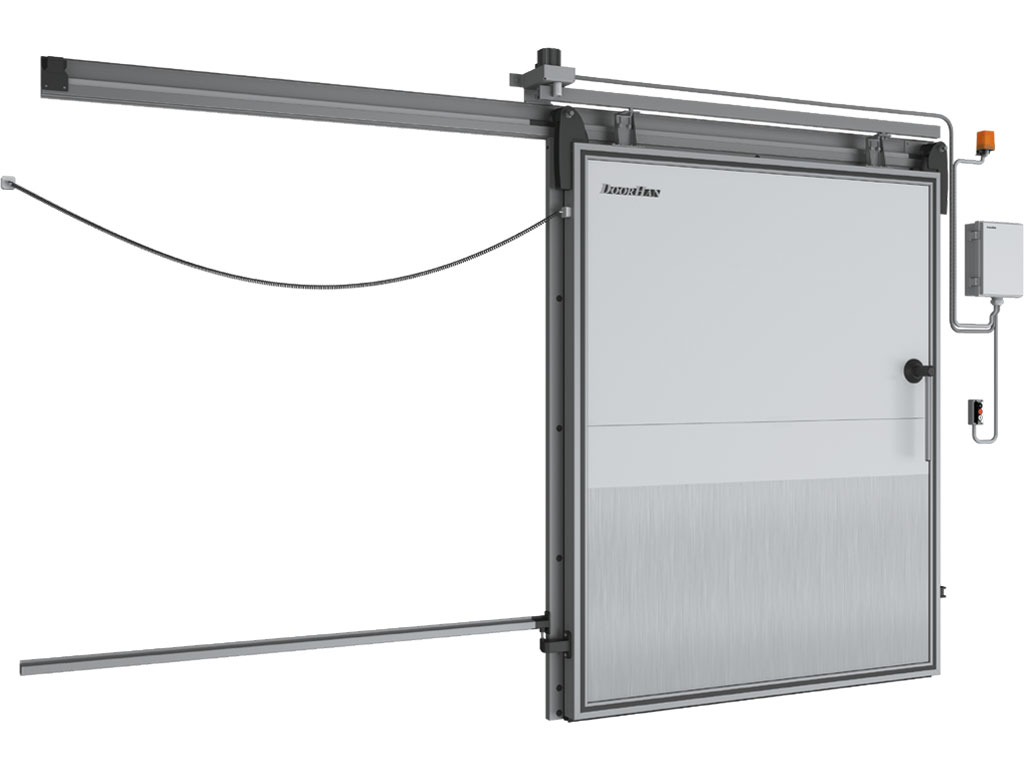

Система автоматизации откатной двери.

Монтаж откатных дверей для охлаждаемых помещений DoorHan

Подготовка проема для монтажа дверей

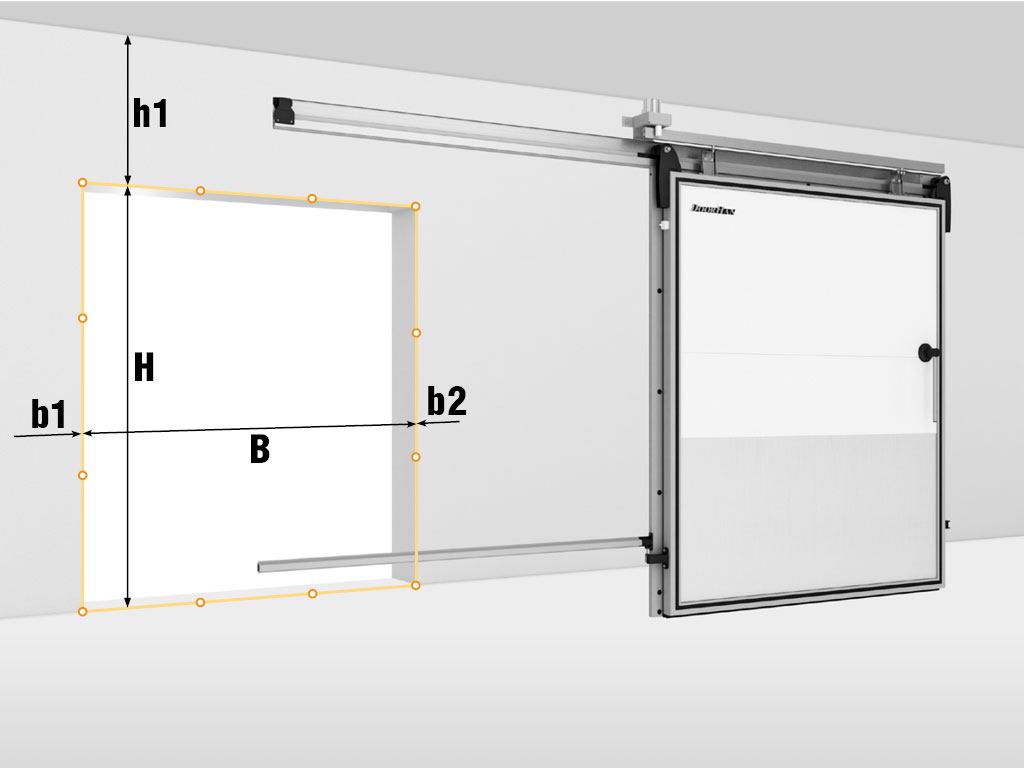

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

Способы монтажа откатных дверей для охлаждаемых помещений

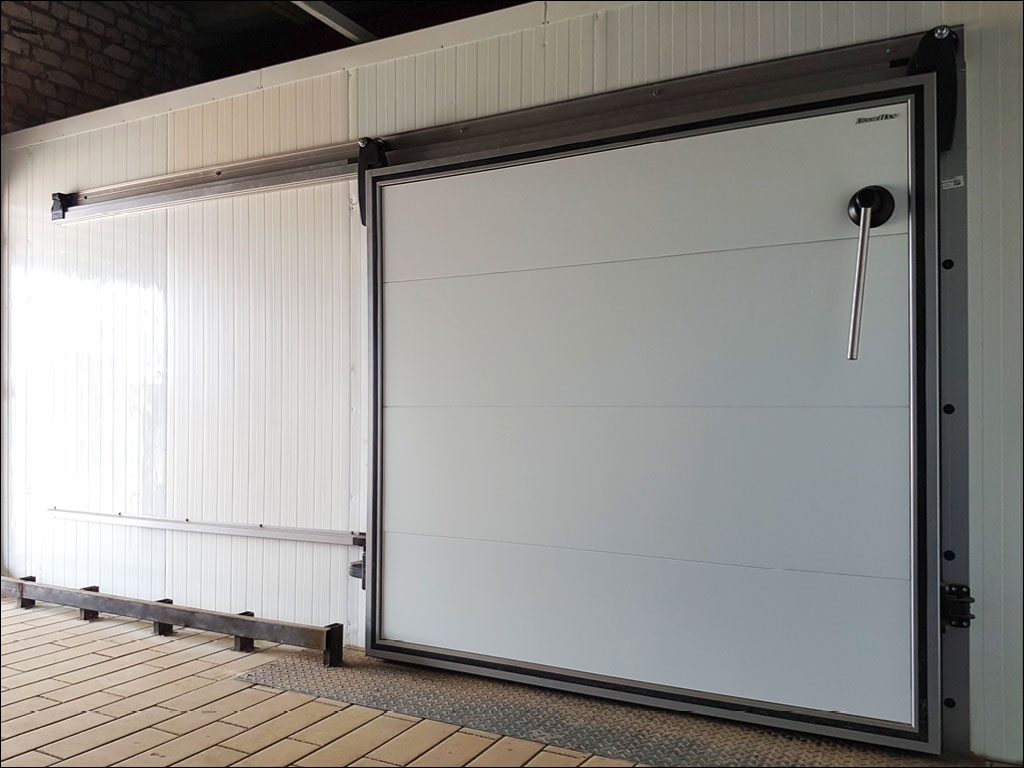

Накладной монтаж снаружи помещения с откатом полотна влево.

Накладной монтаж снаружи помещения с откатом полотна вправо.

Стандартные конструктивные решения

Среднетемпературное исполнение.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	-5…+6
Температурный режим перед дверью, ° С	0…+35
Влажность, %	До 100

Низкотемпературное исполнение, панель 80 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	-18…-5
Температурный режим перед дверью, ° С	-18…+35
Влажность, %	До 100

Низкотемпературное исполнение, панель 120 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	-27…-18
Температурный режим перед дверью, ° С	-35…+50
Влажность, %	До 100

Низкотемпературное исполнение, панель 120 мм, с обогревом полотна.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	-35…-27
Температурный режим перед дверью, ° С	-35…+50
Влажность, %	До 100
