Люк технологический для охлаждаемых помещений серии IDT

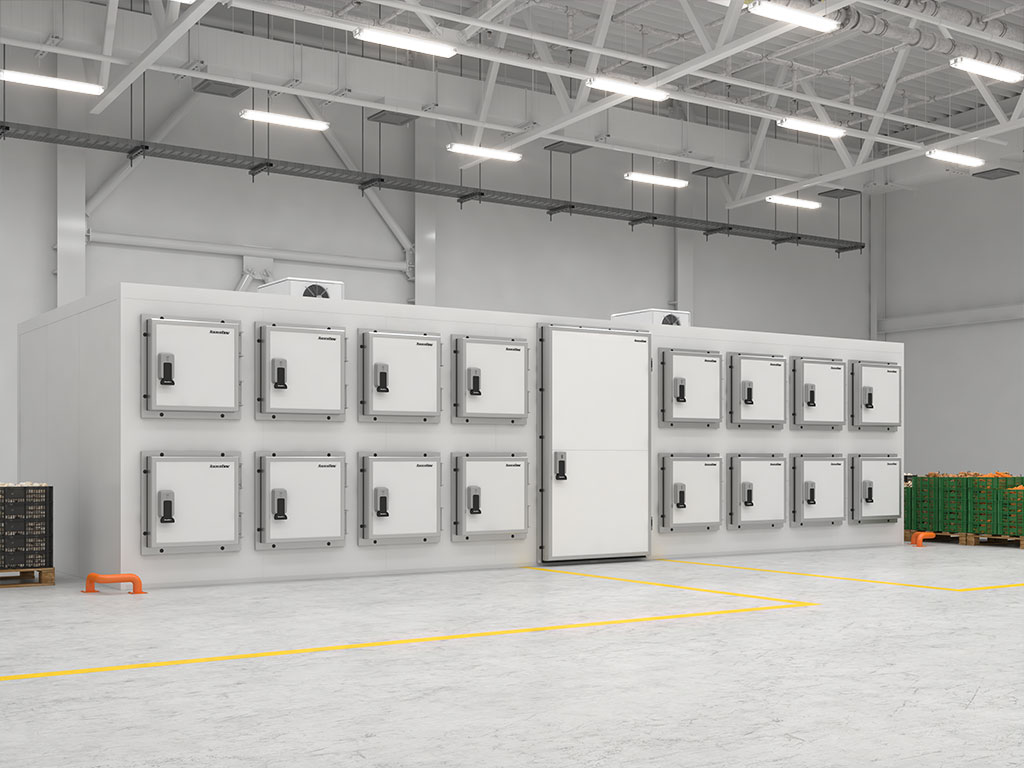

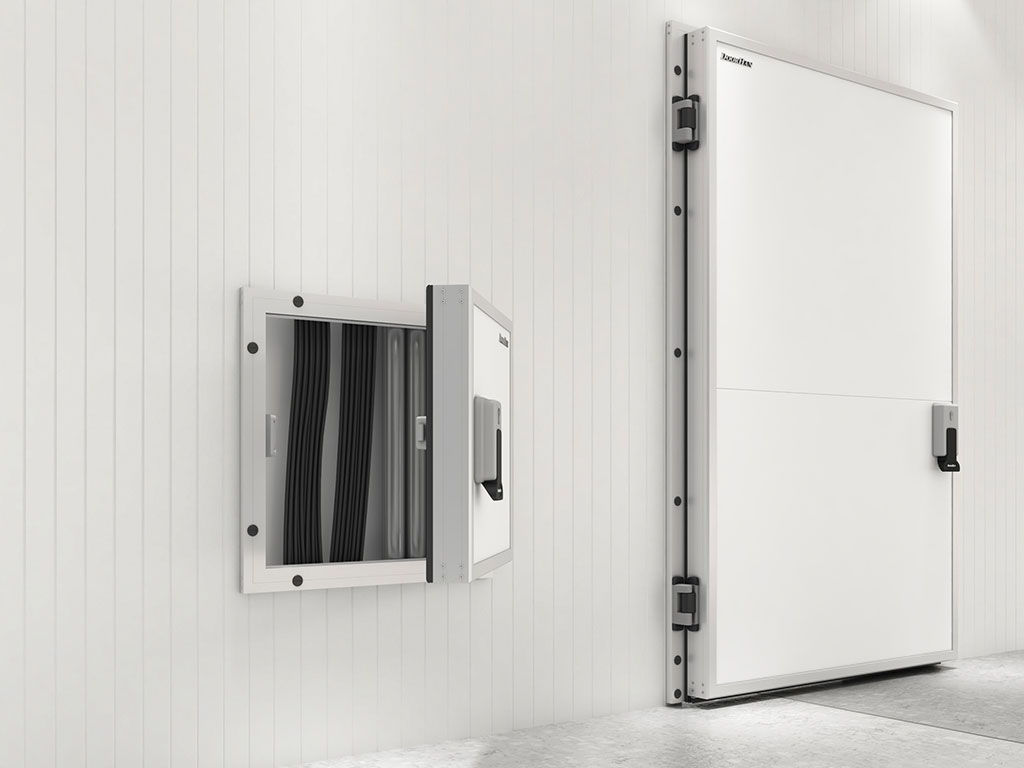

Технологические люки устанавливаются в камерах заморозки и охлаждения продукции на предприятиях пищевой промышленности, а также в камерах шоковой заморозки овощей, фруктов, мяса, рыбы. Их так же используют для обеспечения доступа к технологическому оборудованию рефрижераторов и к коммуникациям для проведения ремонтных работ. Кроме того, люки применяются в термобоксах для хранения и защиты одежды от повреждения насекомыми и грибковыми образованиями.

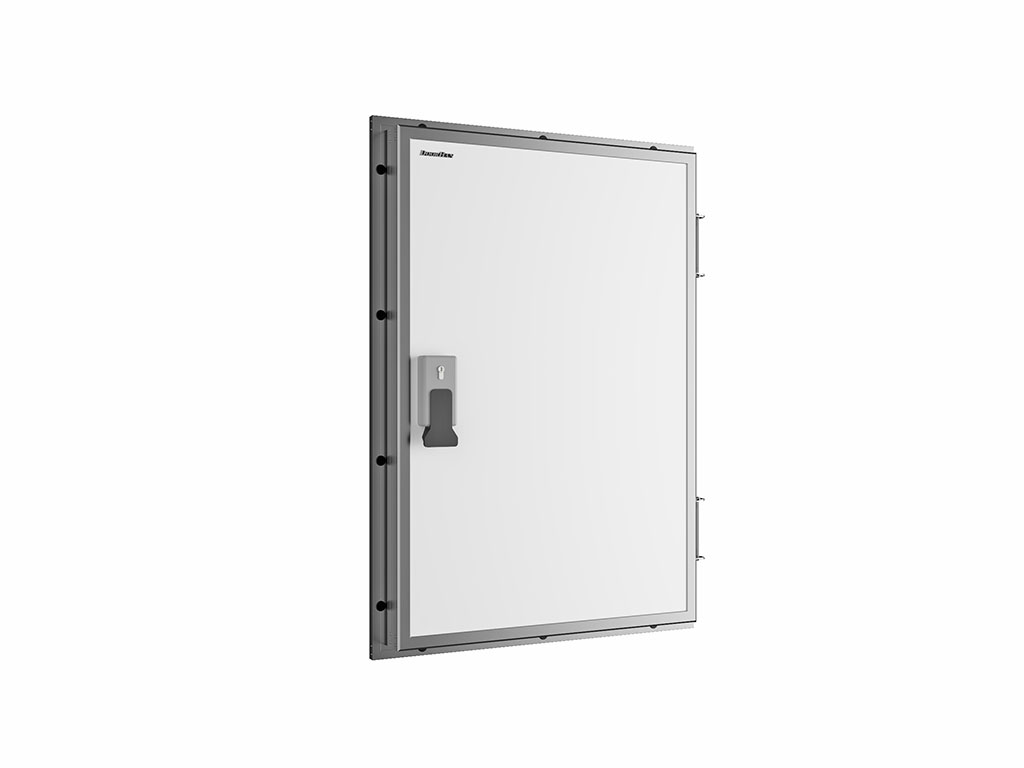

Внешний вид

Таблица размеров

Параметр	Показатель
Ширина проема, мм	500–1 000
Высота проема, мм	800–1 500
Толщина изоляции, мм	80, 120

Преимущества

Надежность
Стальные петли имеют увеличенный ресурс использования.
Ремонтопригодность
Полная ремонтопригодность и возможность замены любого поврежденного элемента люка.
Обогрев контура

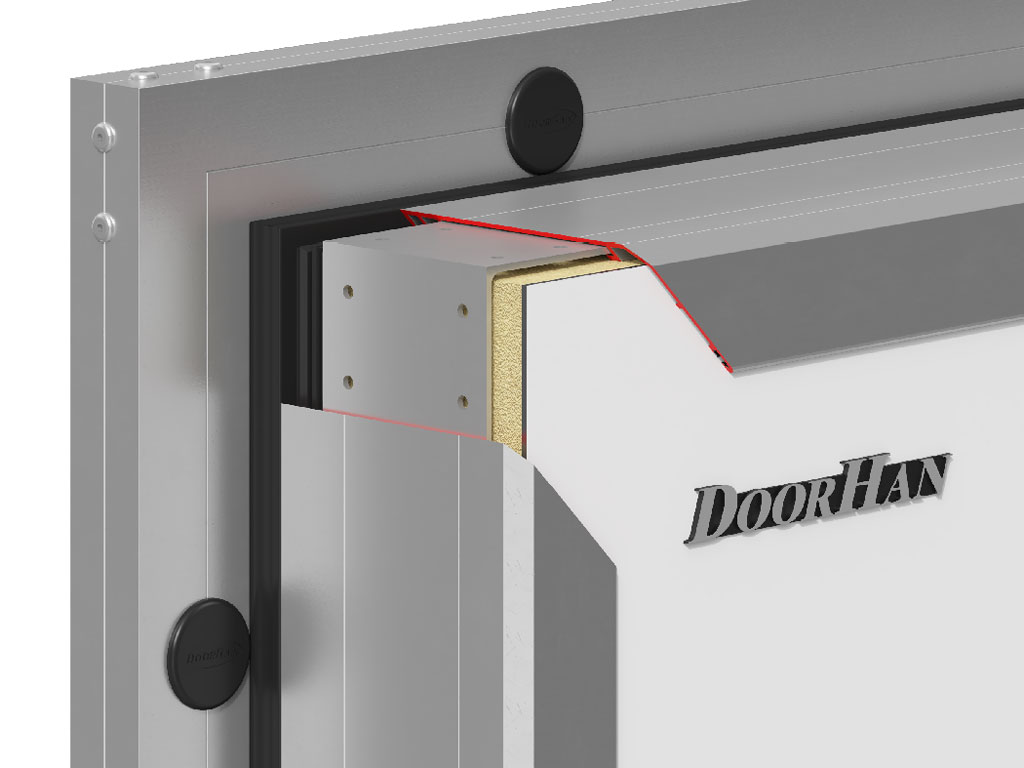

Контуры обогрева полотна и рамы позволяют эксплуатировать люки при низких температурах.
Коррозионная стойкость

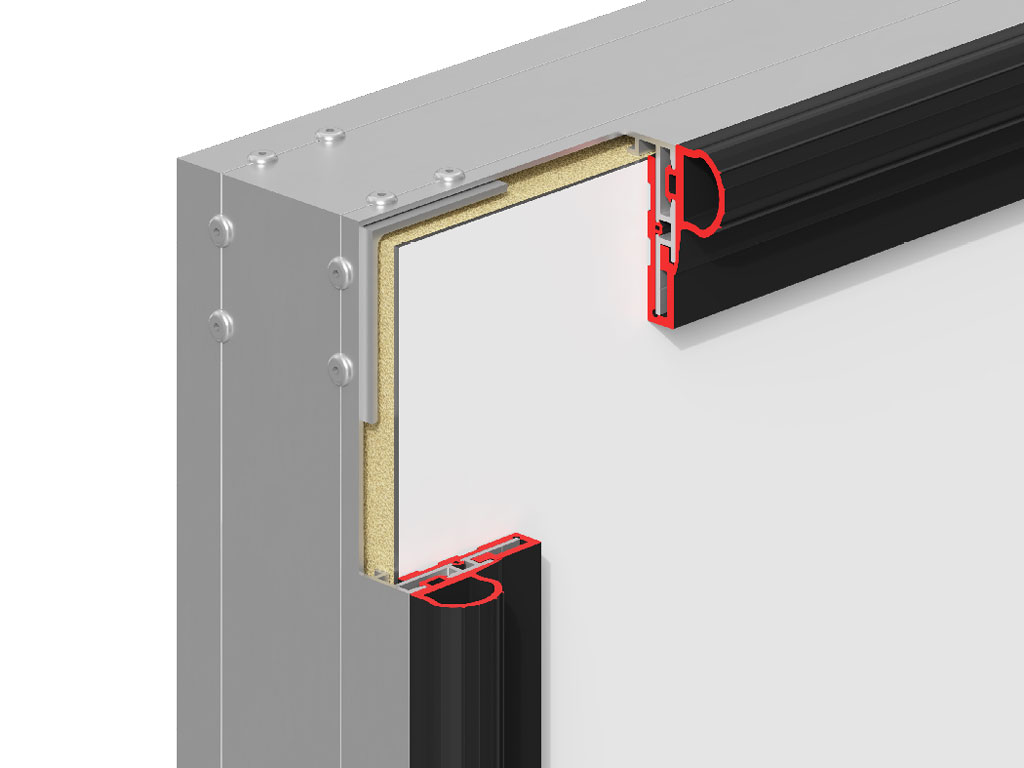

Применение алюминиевых профилей в конструкции рамы и полотна уменьшает их вес и повышает коррозионную стойкость.

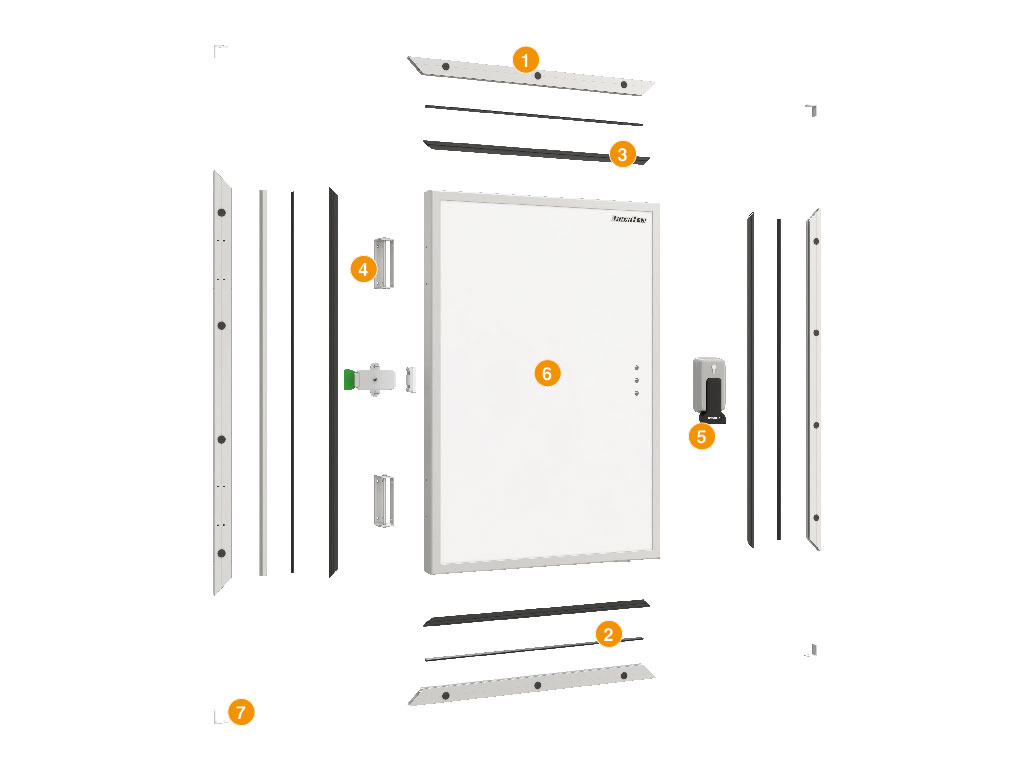

Конструкция

1. О-образная алюминиевая рама с кабель-каналом для установки ПЭНа;
2. Пластиковая крышка кабель-канала рамы;
3. Уплотнитель периметра полотна;
4. Комплект петель;
5. Ручка с замком и системой аварийного выхода;
6. Полотно люка в алюминиевом каркасе;
7. Уголки для сборки рамы.

Условия эксплуатации продукции

Для обеспечения надежной и бесперебойной работы люка технологического рекомендуется регулярно проводить его технический осмотр и обслуживание.
Не подвергайте люк технологический ударам и не препятствуйте его свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания люка технологического в проеме отсутствовали посторонние предметы.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности изделия «Люк технологический для охлаждаемых помещений серии IDT», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Документация

Чертежи

Сборочный чертеж.

Паспорта и сертификаты

Паспорт "Люк технологический для охлаждаемых помещений серии IDT".

Поверхность сэндвич-панели

Гладкая

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)
Базовая комплектация

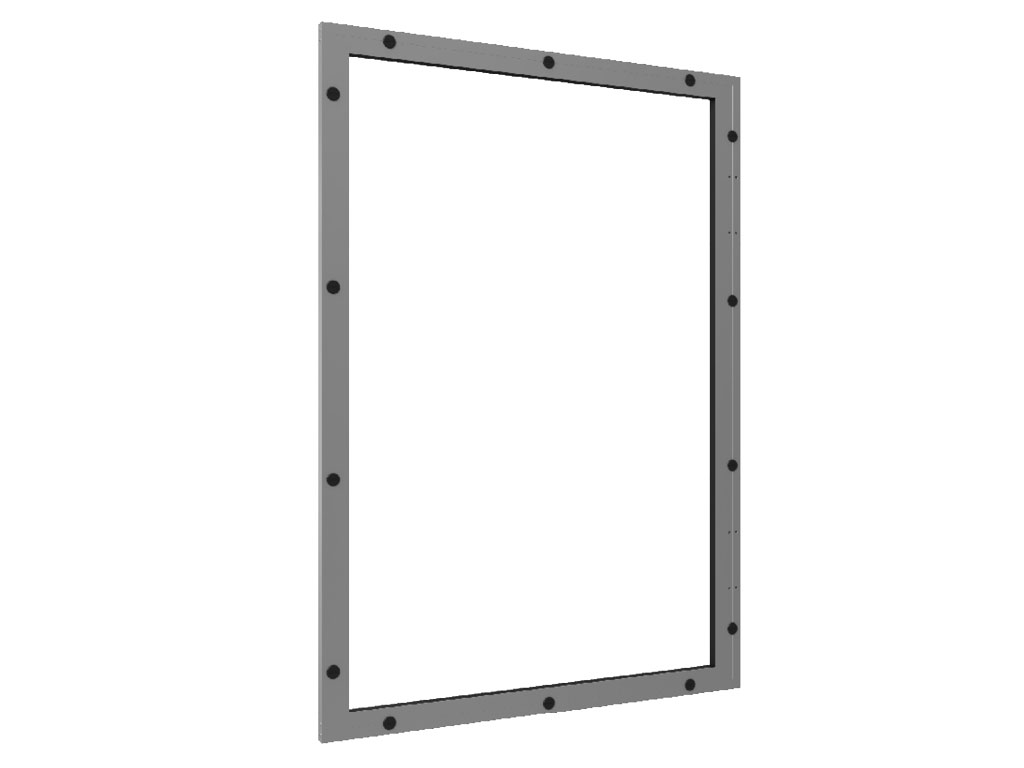

О-образная алюминиевая рама.

Полотно люка из сэндвич-панели, окантованное алюминиевым профилем.

Уплотнитель периметра полотна люка.

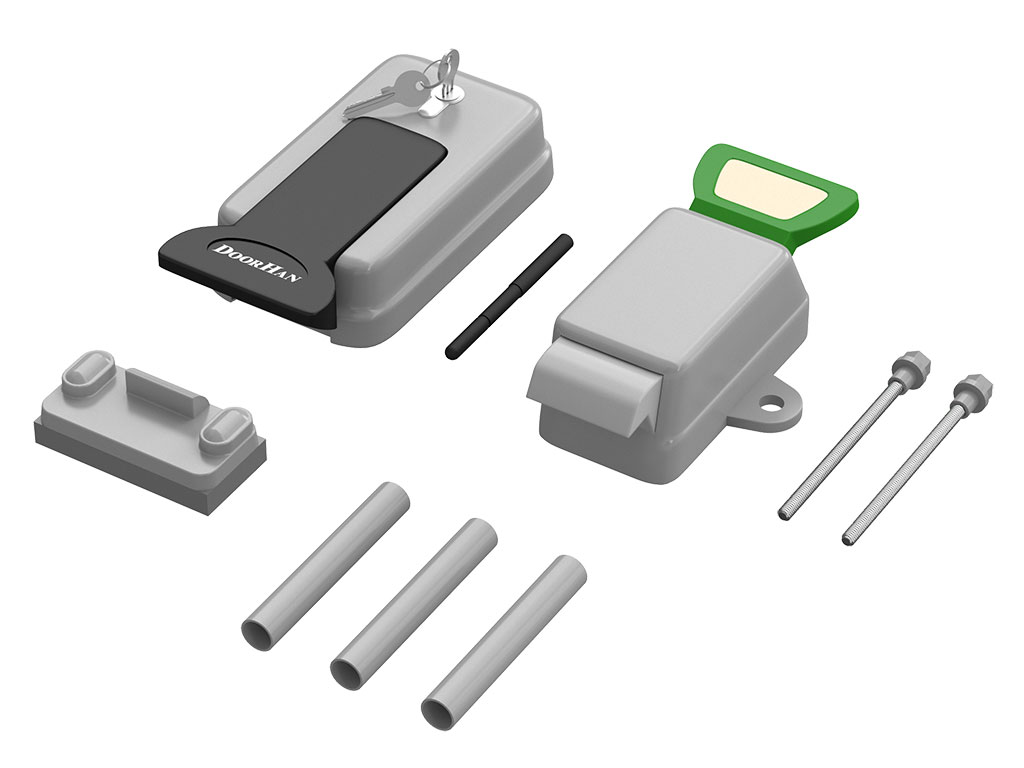

Замок, cостоящий из двух блоков: внешнего и внутреннего. Внутренний блок оснащен ручкой открывания и механизмом запирания на ключ.

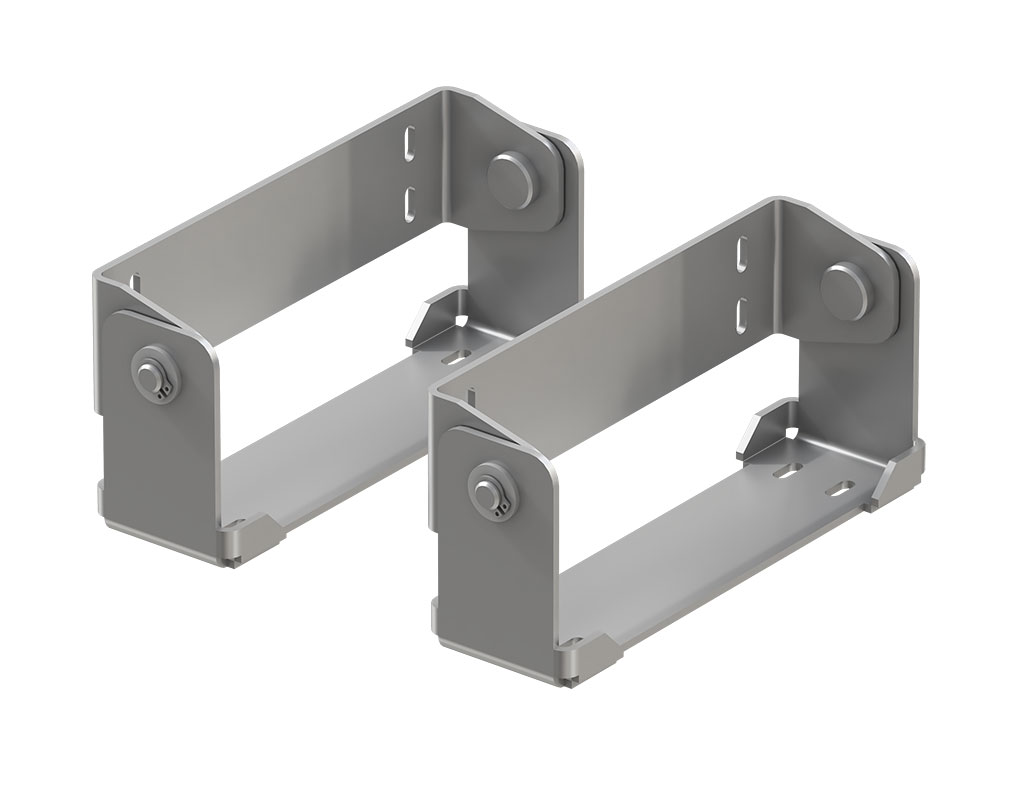

Комплект петель.
Монтаж люка технологического для охлаждаемых помещений DoorHan

Подготовка проема для монтажа люка

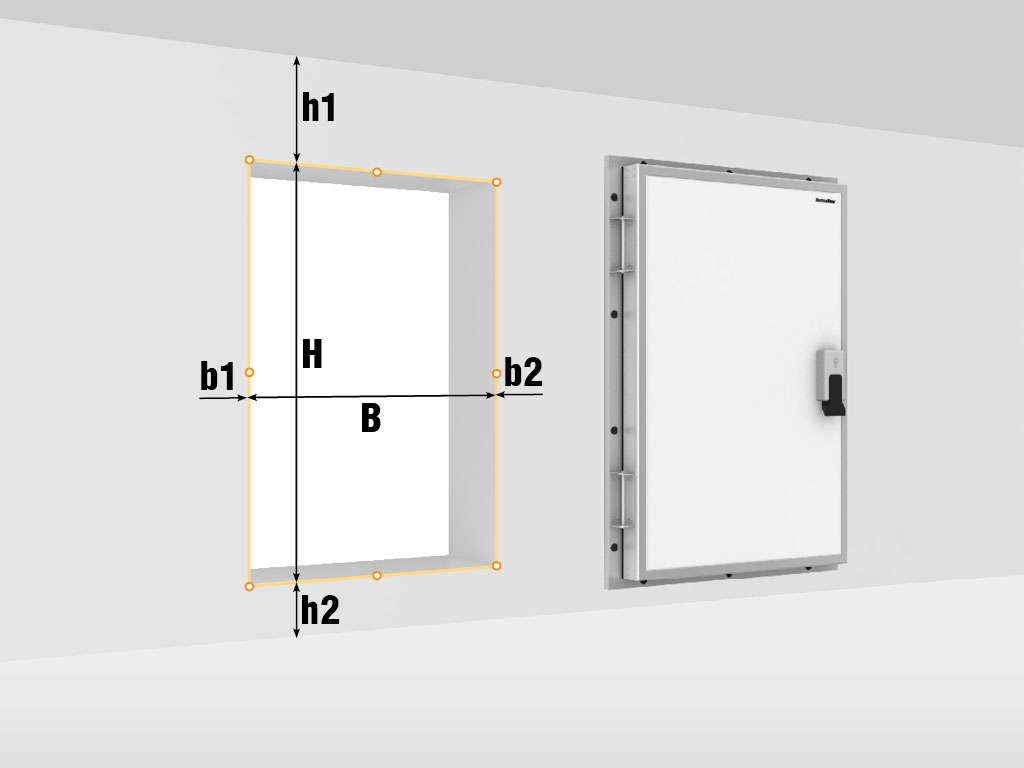

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от низа до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1/h2 — верхнее/нижнее расстояние (расстояние от соответствующего края проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, h2, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

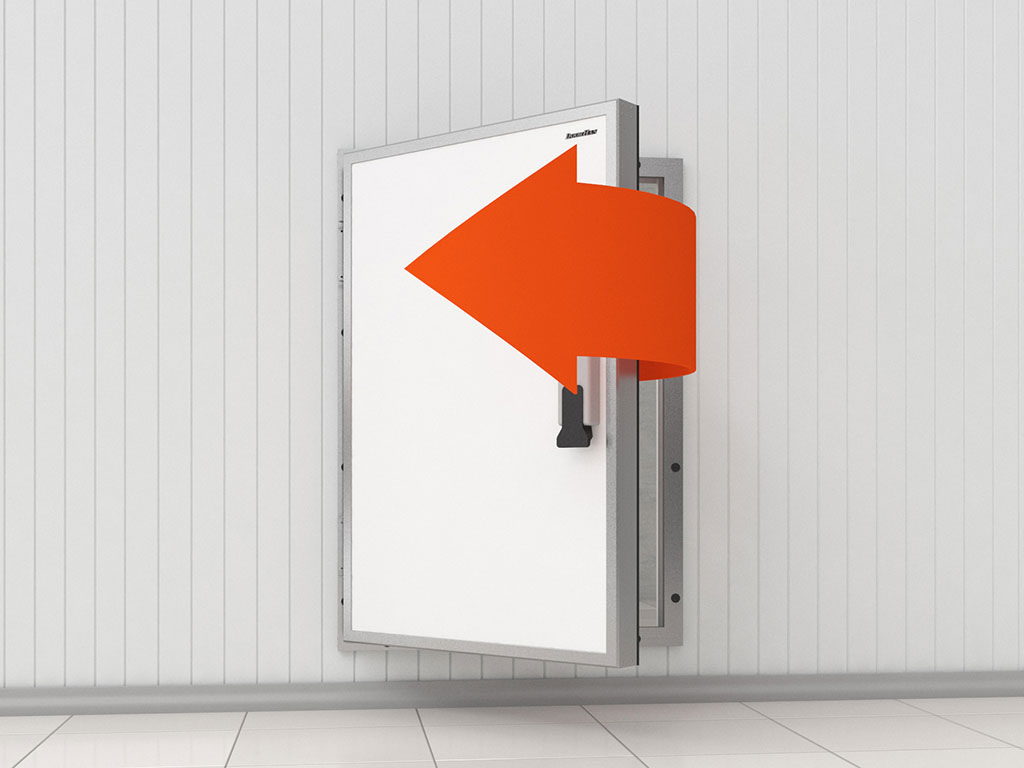

Способы монтажа люка технологического для охлаждаемых помещений

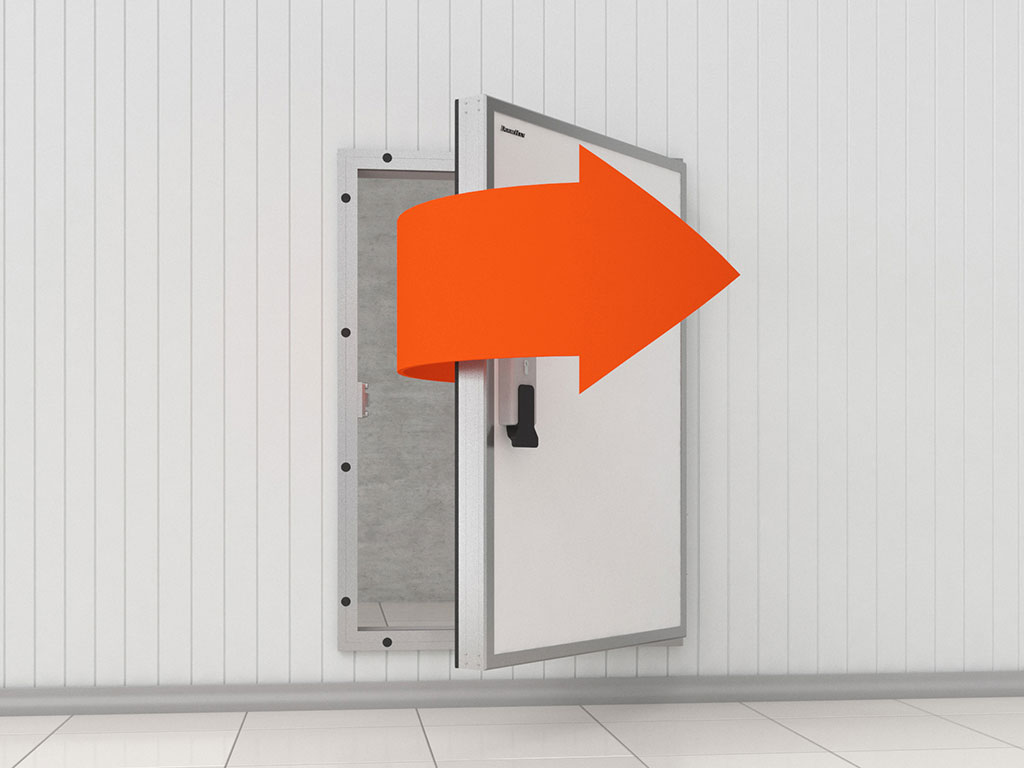

Накладной монтаж снаружи помещения с расположением петель справа.

Накладной монтаж снаружи помещения с расположением петель слева.
