Дверь подъемная вертикальная для охлаждаемых помещений серии IDV

Среднетемпературные и низкотемпературные вертикально-подъемные двери IDV предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.

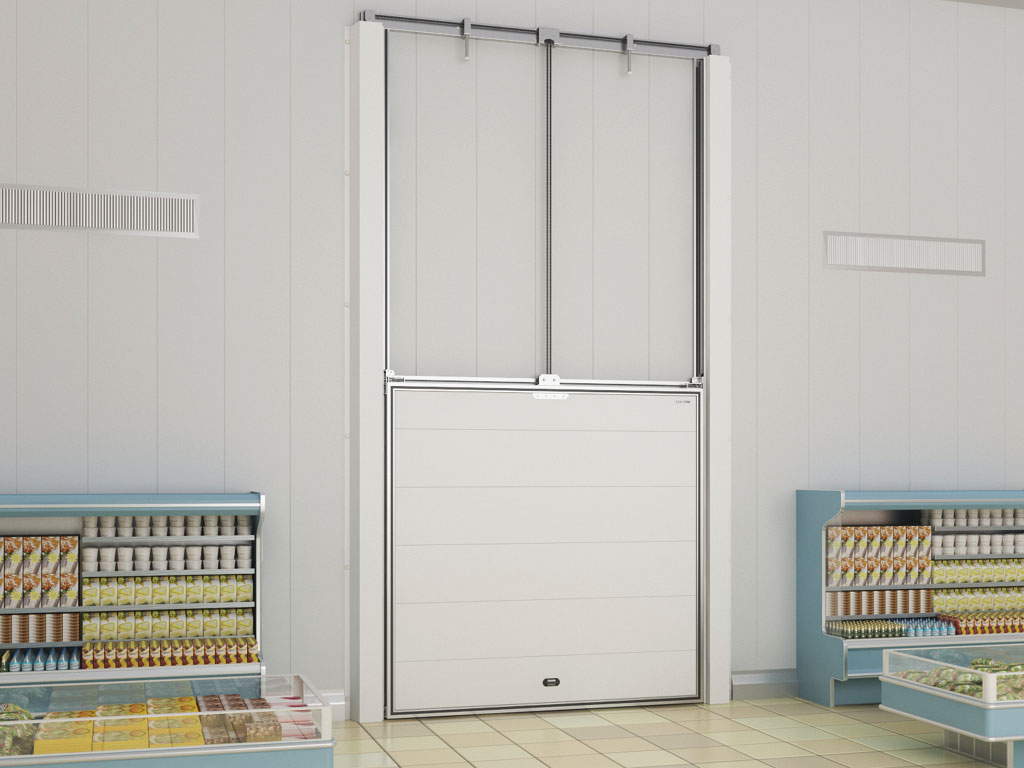

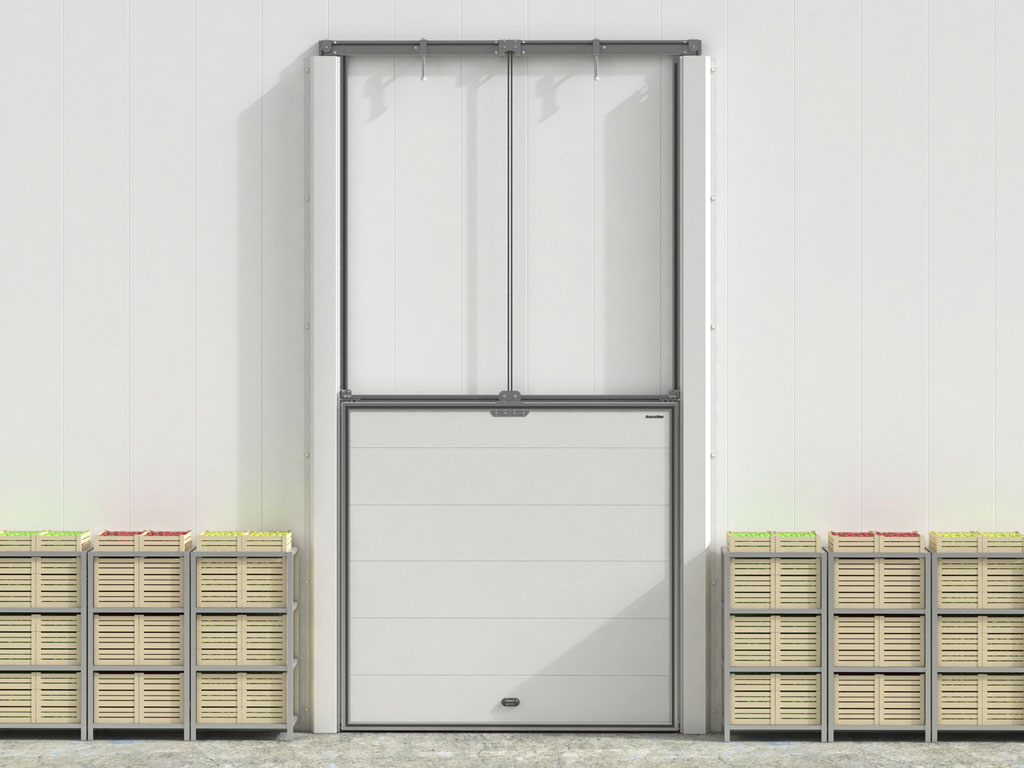

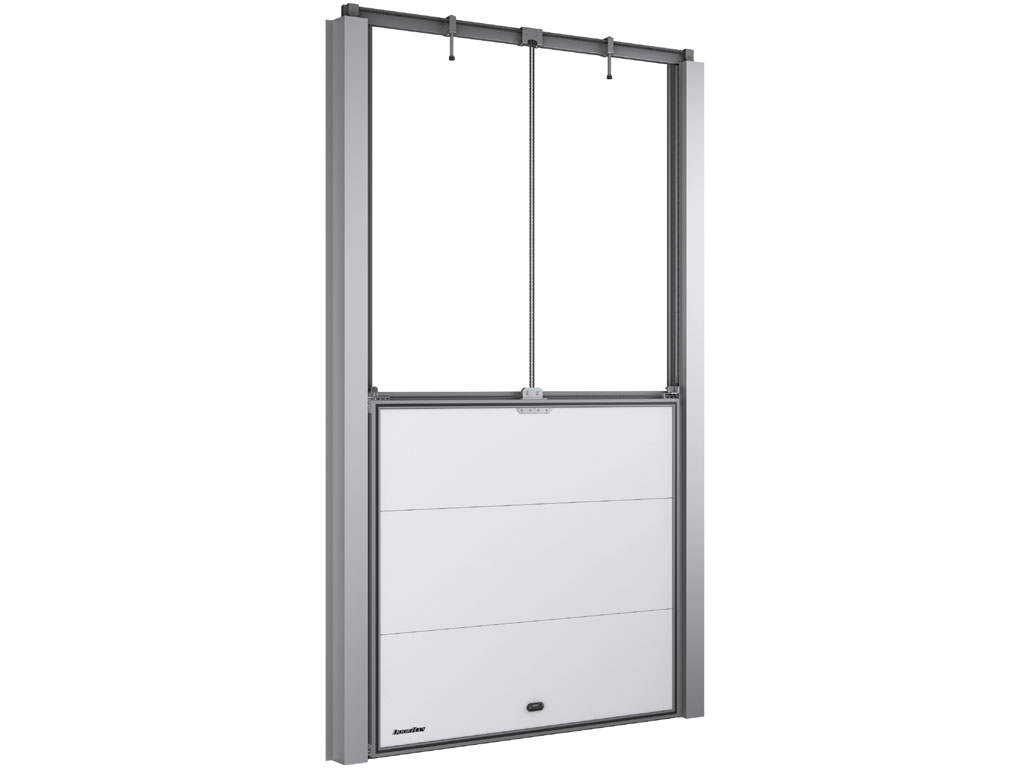

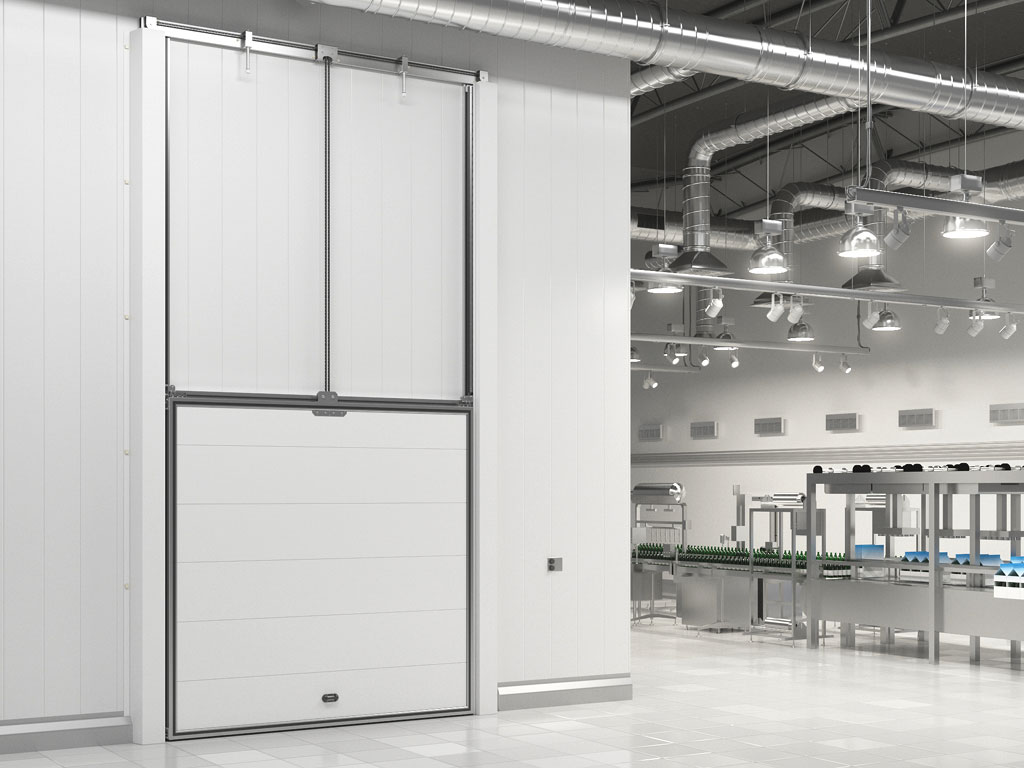

Внешний вид

Таблица размеров

Параметр	Показатель
Ширина проема, мм	800–3 000
Высота проема, мм	1 800–5 000
Толщина изоляции, мм	80 или 120
Притолока, мм	Высота светового проема + 400
Пристенки, мм	От 450

Преимущества подъемной двери для охлаждаемых помещений DoorHan

Коррозионная стойкость
Высокая коррозионная стойкость обеспечивается применением алюминия и оцинкованной стали.
Устойчивость к механическим повреждениям
Надежная защита от механических повреждений в процессе эксплуатации.
Полная ремонтопригодность
Полная ремонтопригодность: возможна замена любого поврежденного элемента, включая отдельные панели полотна.
Минимальные требования к боковым расстояниям проема
Вертикальный подъем полотна не требует свободного пространства рядом с проемом и позволяет поставить несколько дверей на одной стене с минимальным расстоянием между ними.
Противопожарные свойства

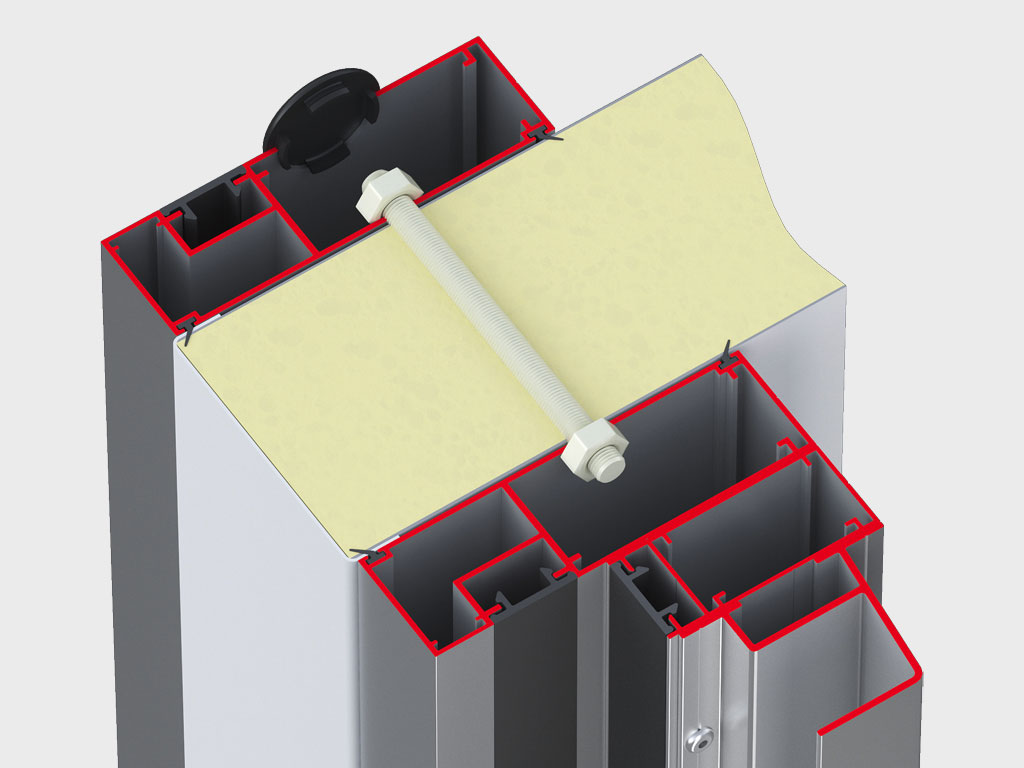

Промышленные PIR-панели с классом горючести Г1 (шириной 1 150 мм) наделяют дверь высокими противопожарными свойствами.

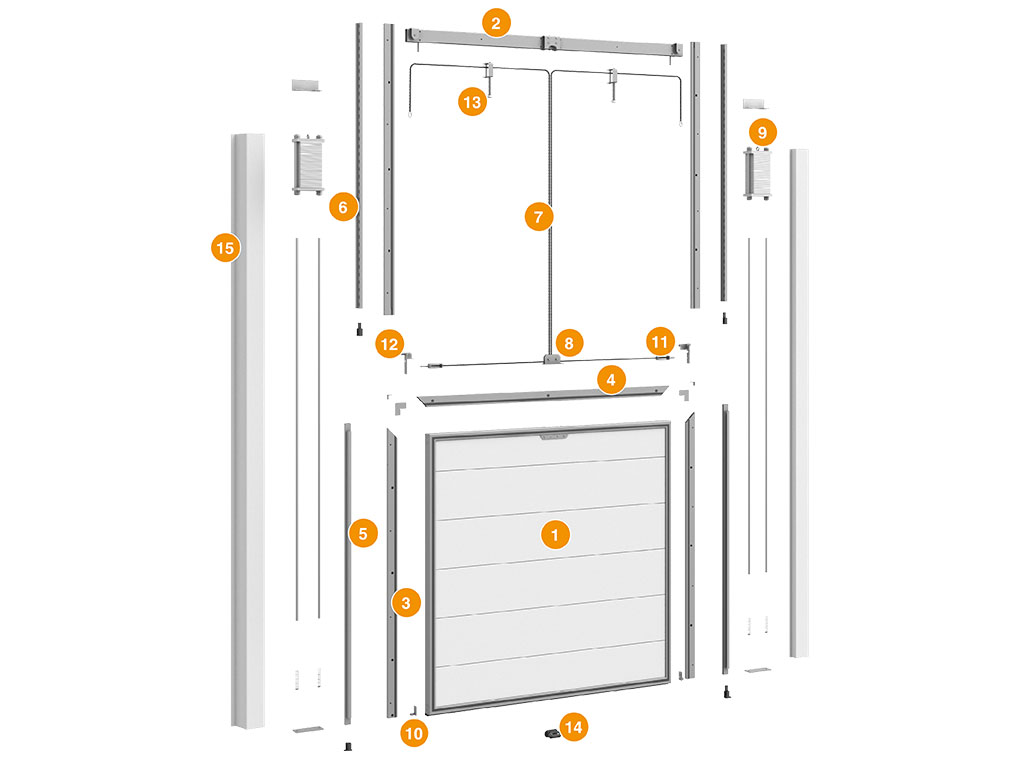

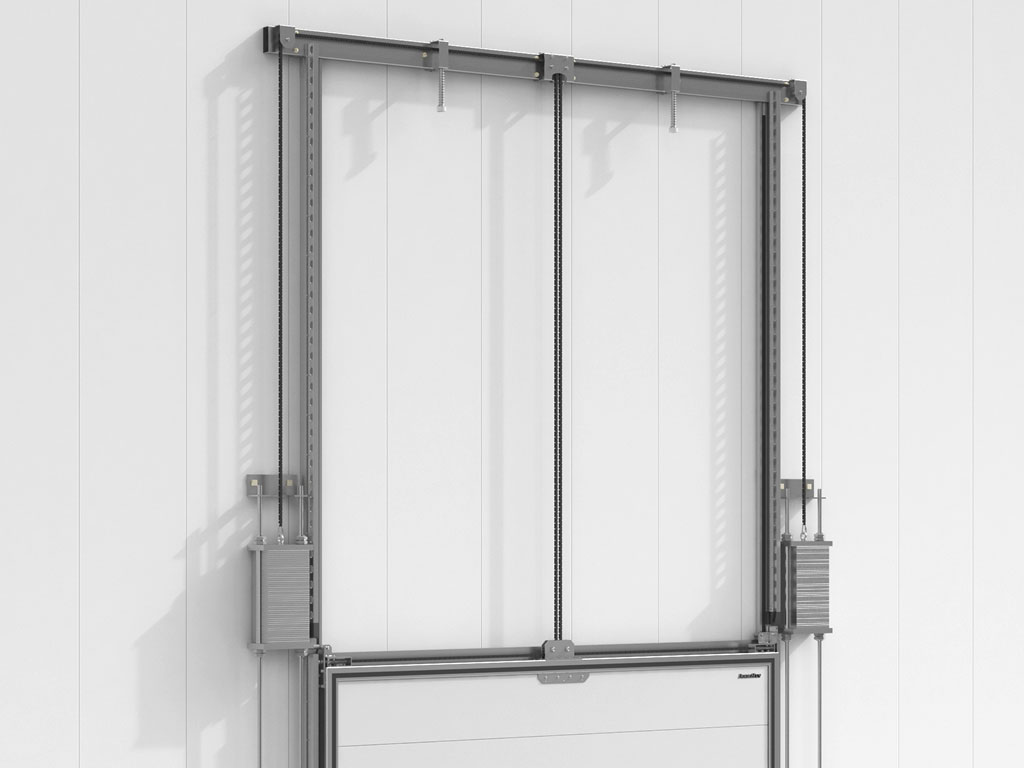

Конструкция

1. Полотно двери;
2. Несущая балка рамы;
3. Алюминиевый профиль-стойка;
4. Алюминиевый профиль-поперечина;
5. Алюминиевый профиль-надставка;
6. Вертикальные направляющие;
7. Цепь;
8. Кронштейн цепи;
9. Противовес;
10. Нижний угловой кронштейн;

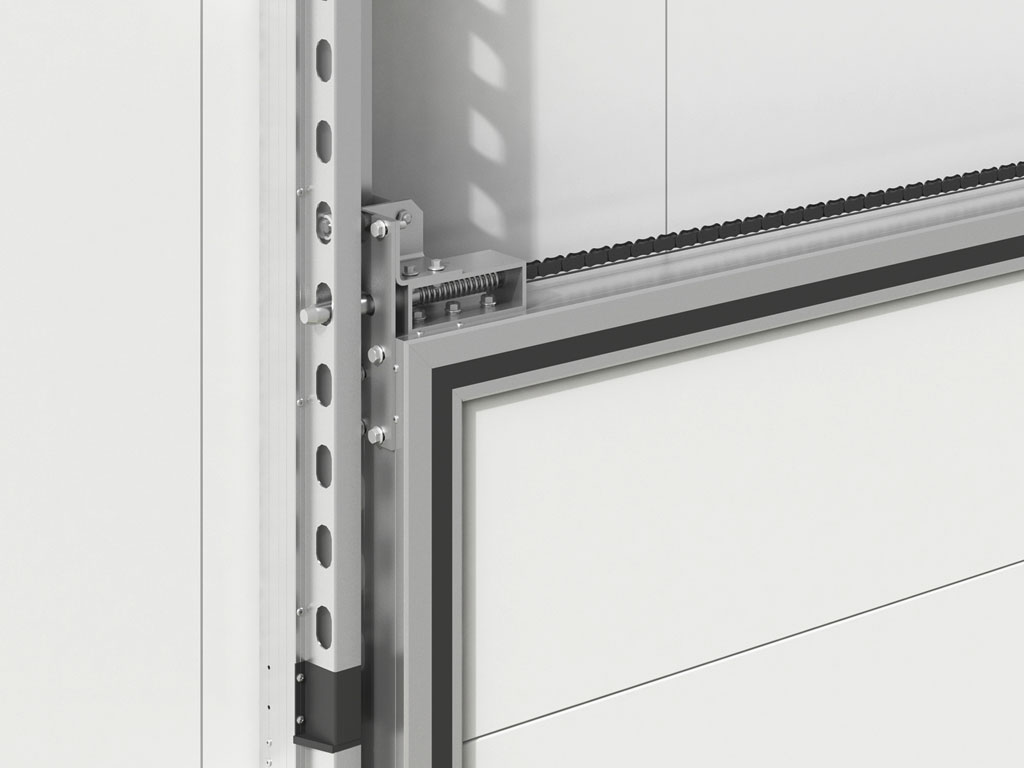

11. Устройство защиты от падения полотна;
12. Роликовая опора;
13. Амортизатор;
14. Ручка двери;
15. Защитный короб.

Технические характеристики подъемной двери для охлаждаемых помещений

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Коррозионная стойкость	Высокая устойчивость к коррозии
Вес полотна, кг/м²	20

Новинки

Вертикальный подъем позволяет экономить полезную площадь морозильных камер.

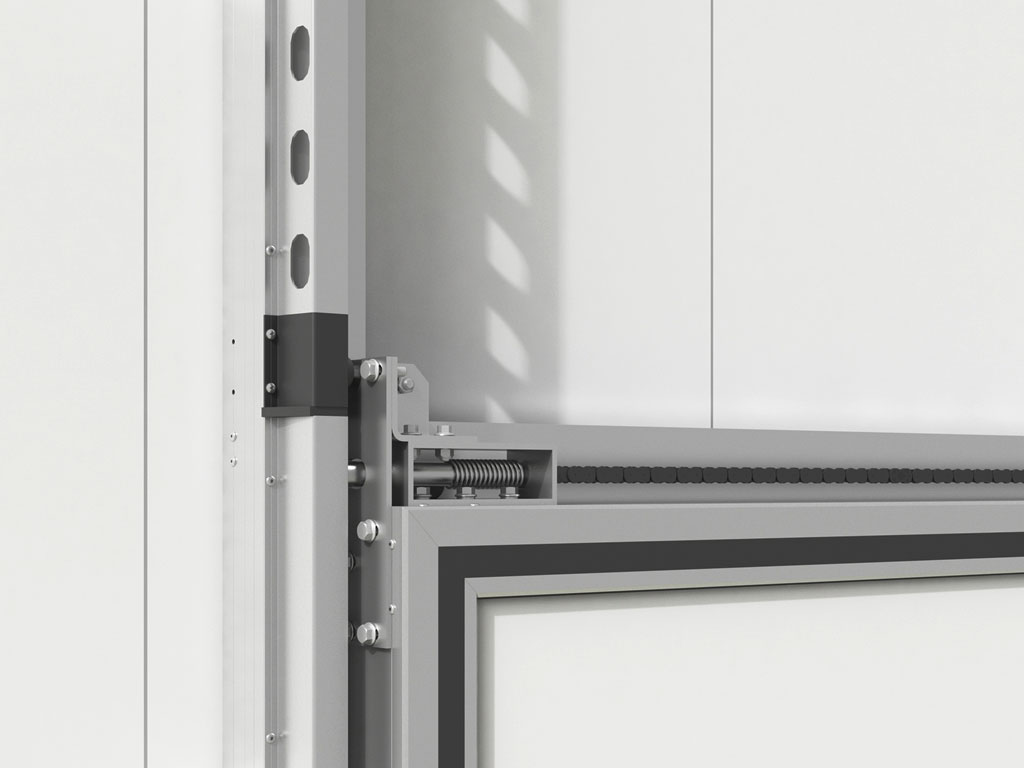

Система защиты от падения полотна обеспечивает высокую безопасность при эксплуатации двери.

Контуры обогрева полотна и рамы позволяют эксплуатировать двери при самых низких температурах.

Условия эксплуатации продукции

Для обеспечения надежной и бесперебойной работы дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Двери должны открываться и закрываться без затруднений.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности изделия «Дверь вертикально-подъемная для охлаждаемых помещений серии IDV», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Документация

Поверхность сэндвич-панели

Гладкая

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (каркас полотна и рама)
Базовая комплектация подъемной двери для охлаждаемых помещений DoorHan

Алюминиевая система направляющих.

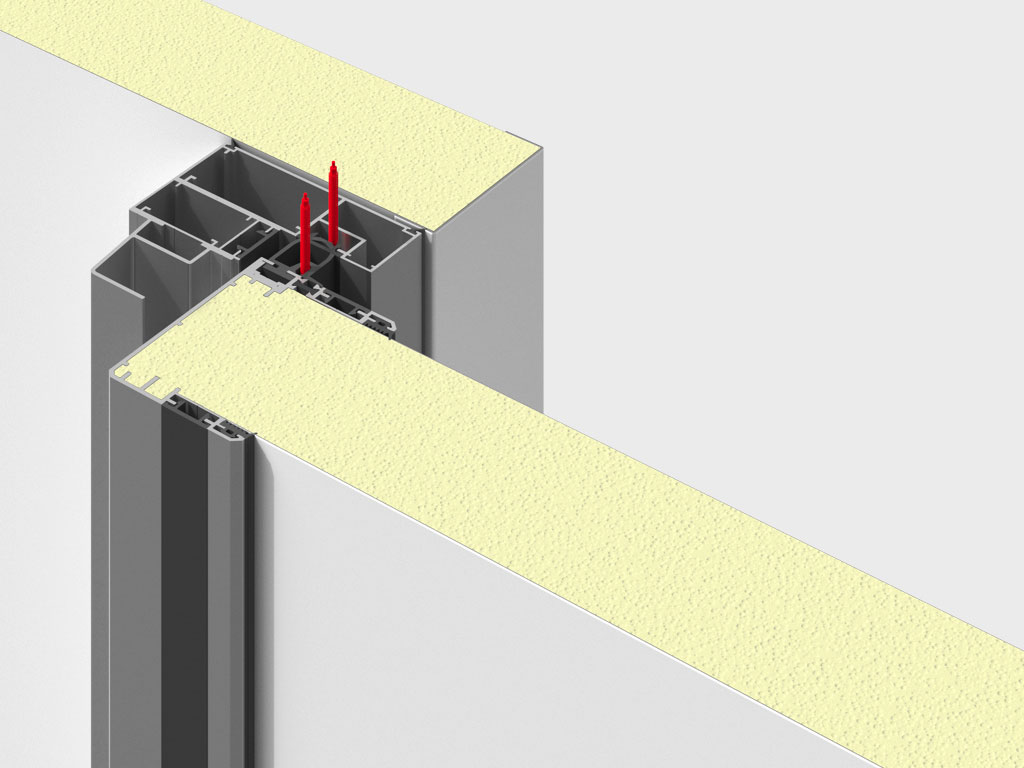

Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.

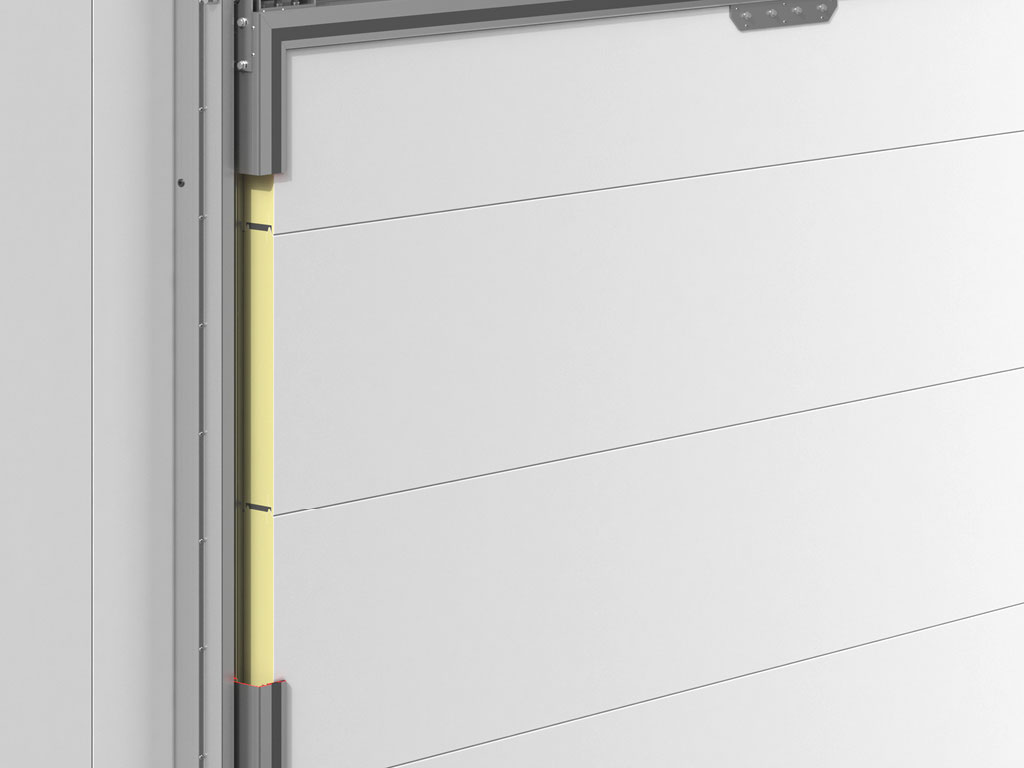

Полотно двери из сэндвич-панелей.

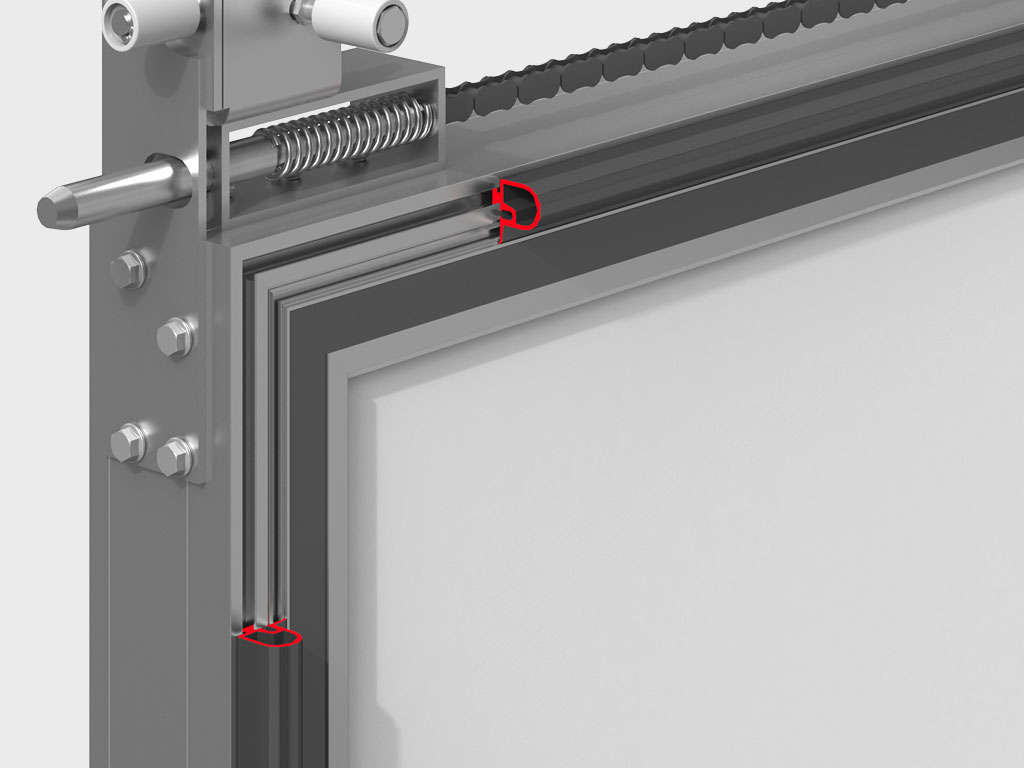

Уплотнитель периметра полотна двери.

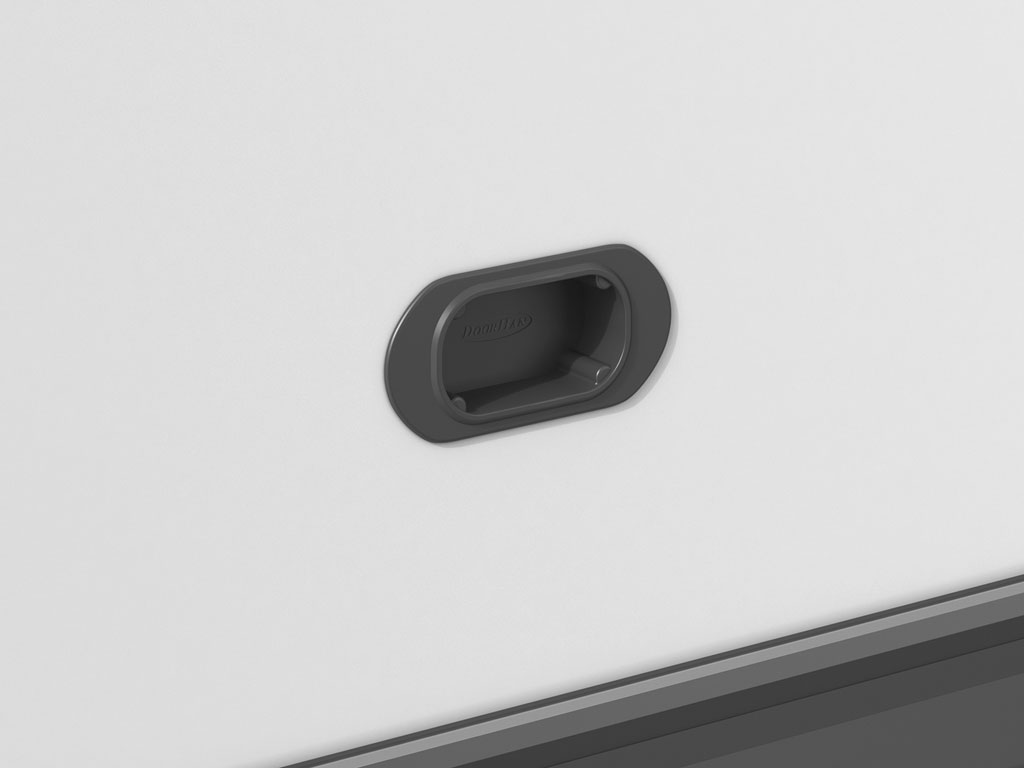

Утапливаемая ручка для открывания и закрывания двери.

Защитный декоративный короб.

Балансирующий механизм.

Дополнительная комплектация

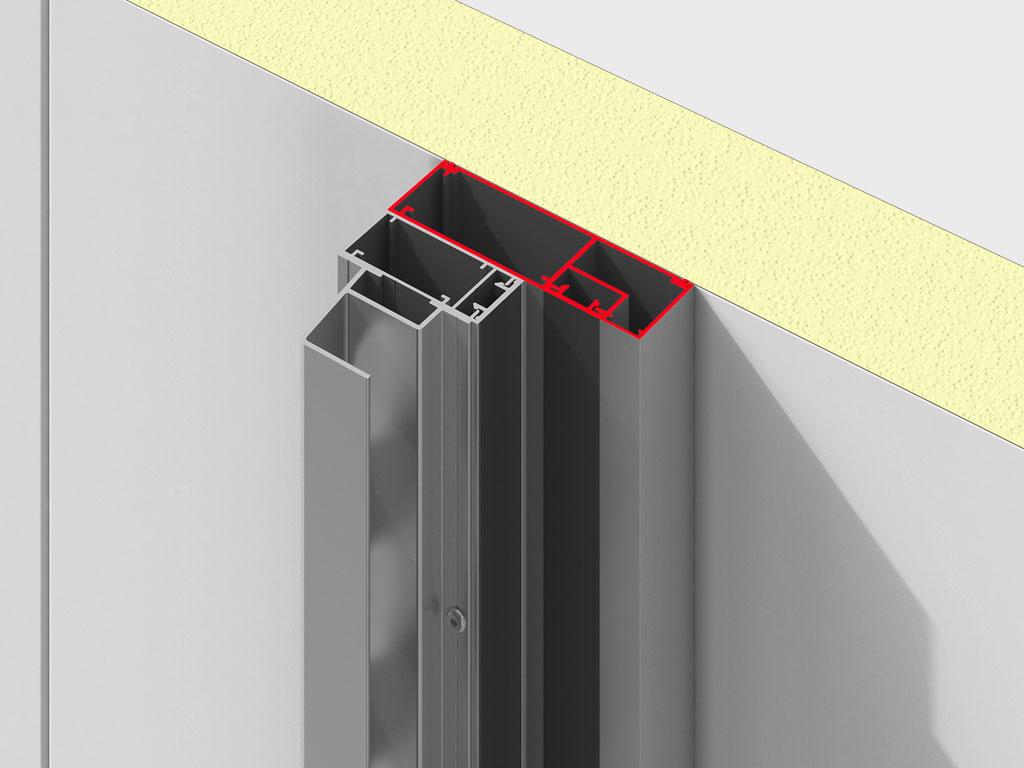

Внутренняя алюминиевая рама для обеспечения жесткости крепления в проеме.

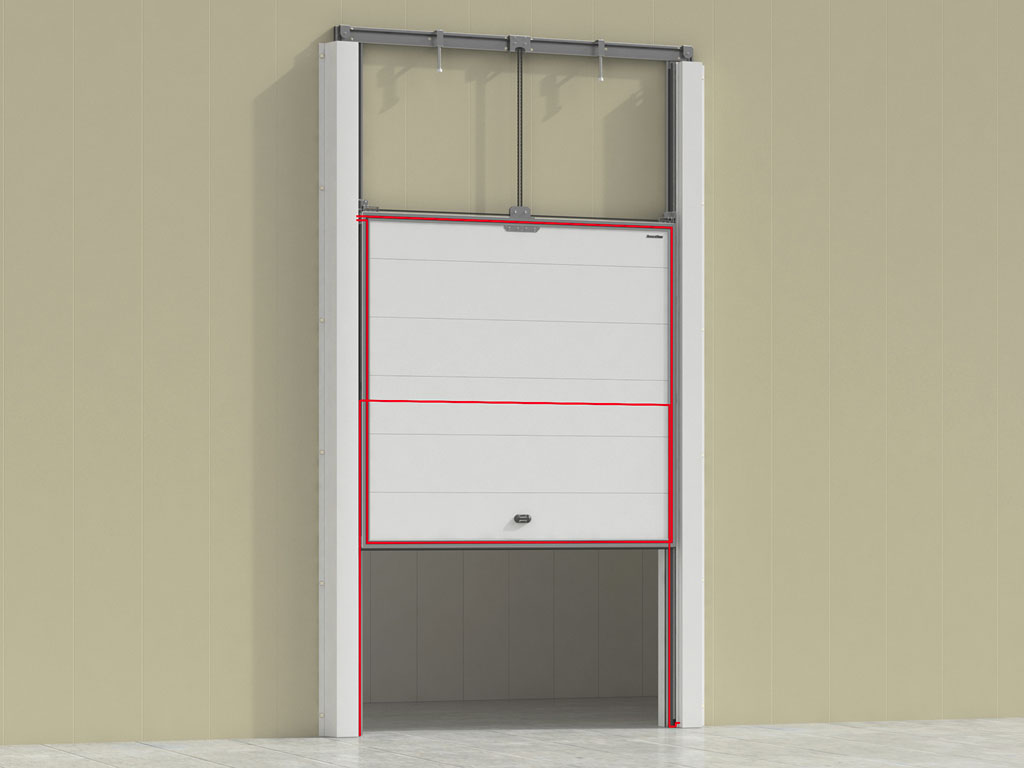

Обогрев полотна двери.

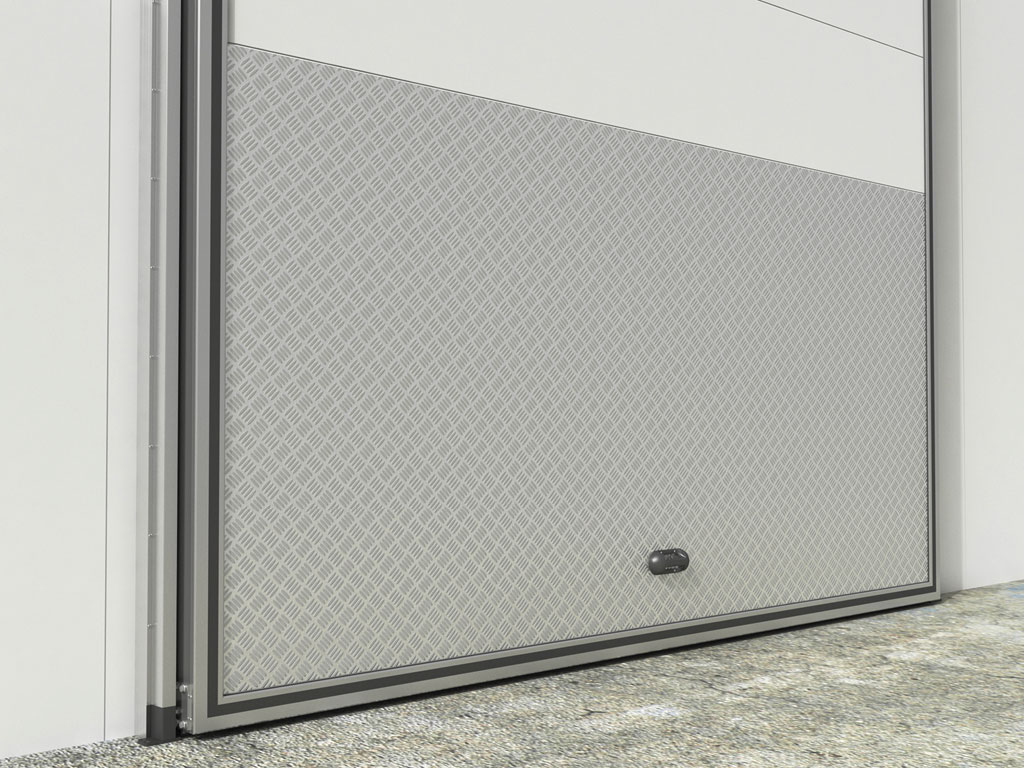

Защитные бамперы из рифленого алюминия.

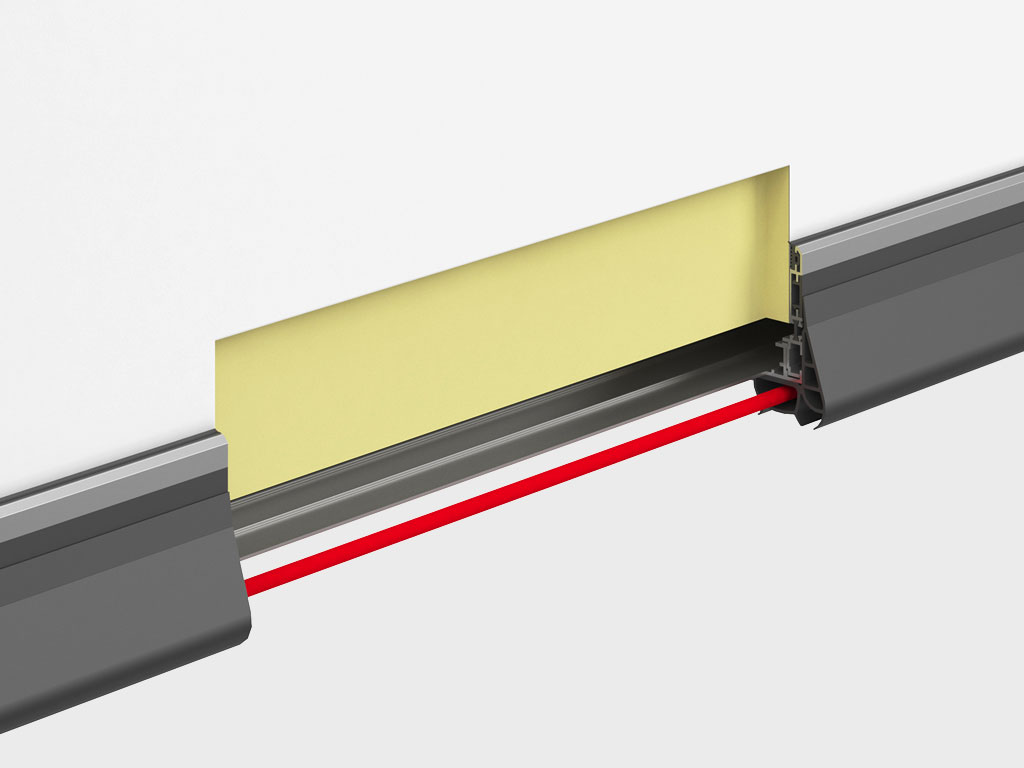

Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

Монтаж подъемной двери для охлаждаемых помещений DoorHan

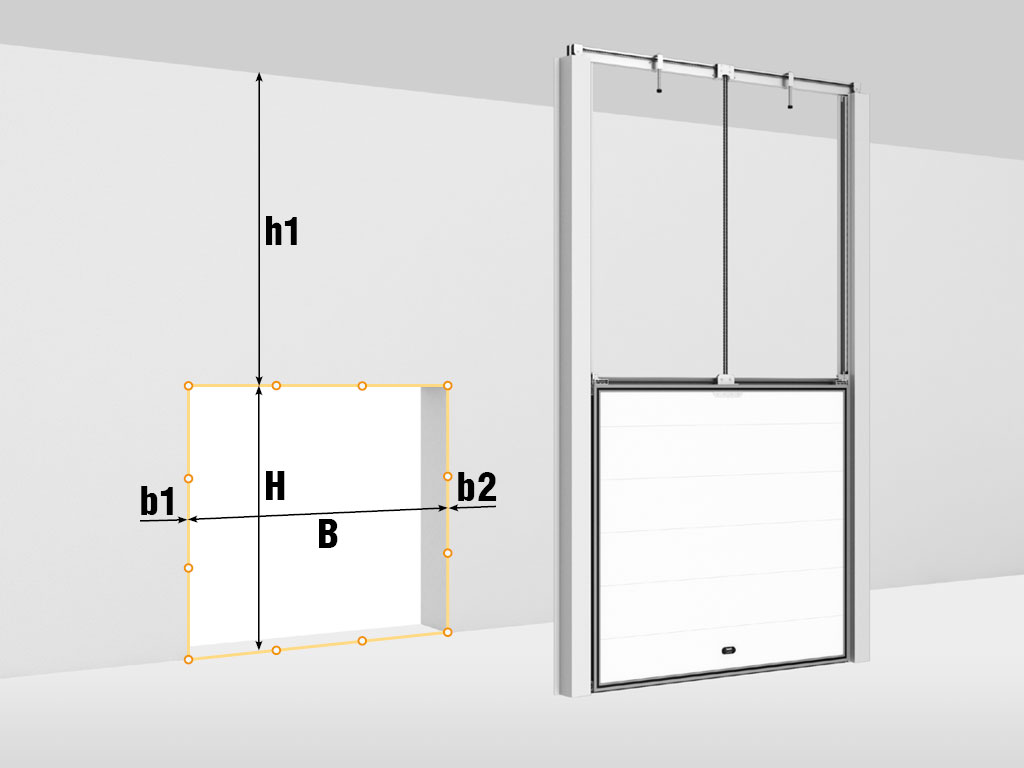

Подготовка проема для монтажа дверей

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

Способы монтажа подъемной двери для охлаждаемых помещений

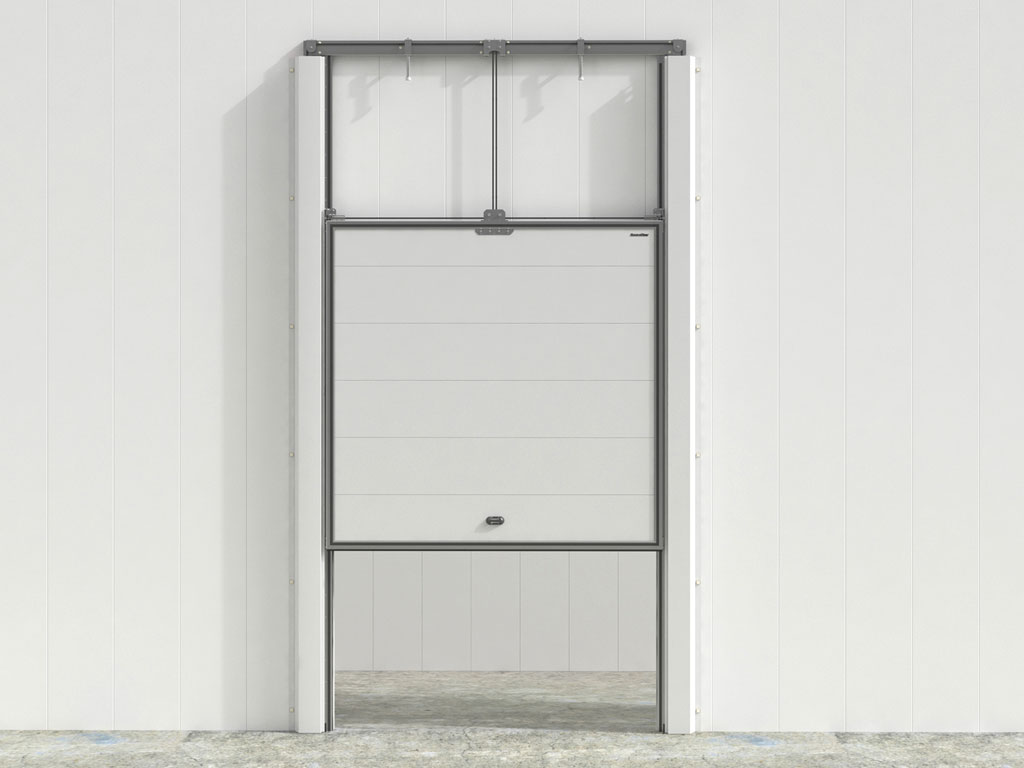

Накладной монтаж снаружи помещения.

Стандартные конструктивные решения

Среднетемпературное исполнение.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	От +6 до -5
Температурный режим перед дверью, ° С	От +35 до 0
Влажность, %	До 100

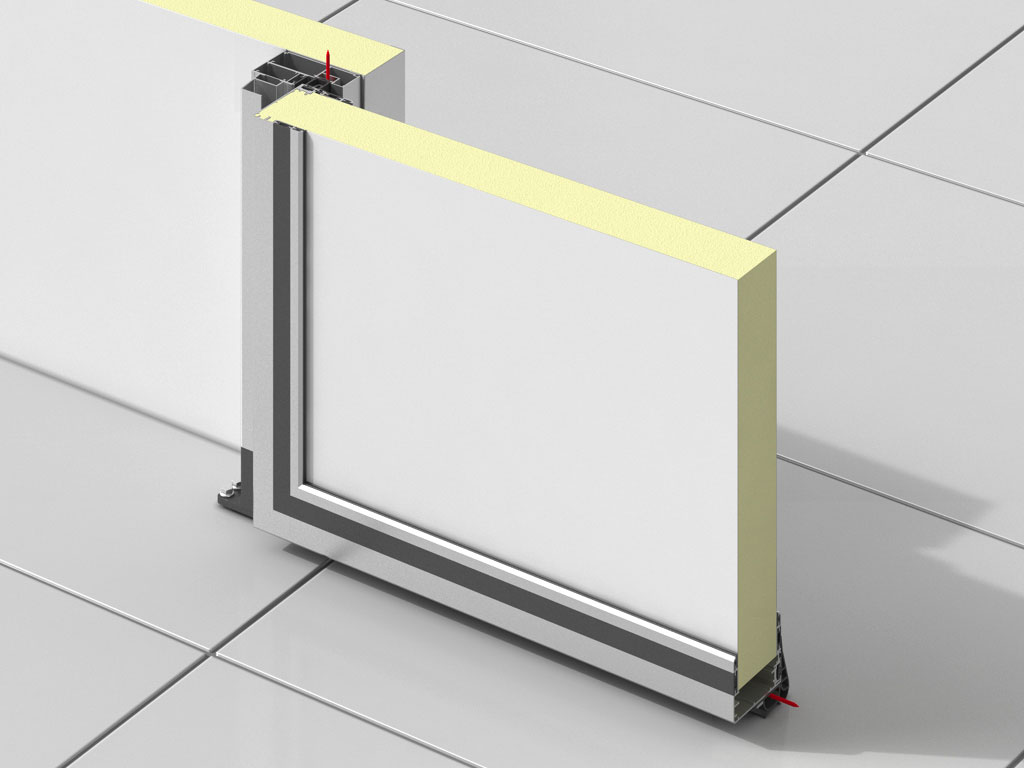

Низкотемпературное исполнение, панель 80 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	От -5 до -18
Температурный режим перед дверью, ° С	От +35 до -18
Влажность, %	До 100

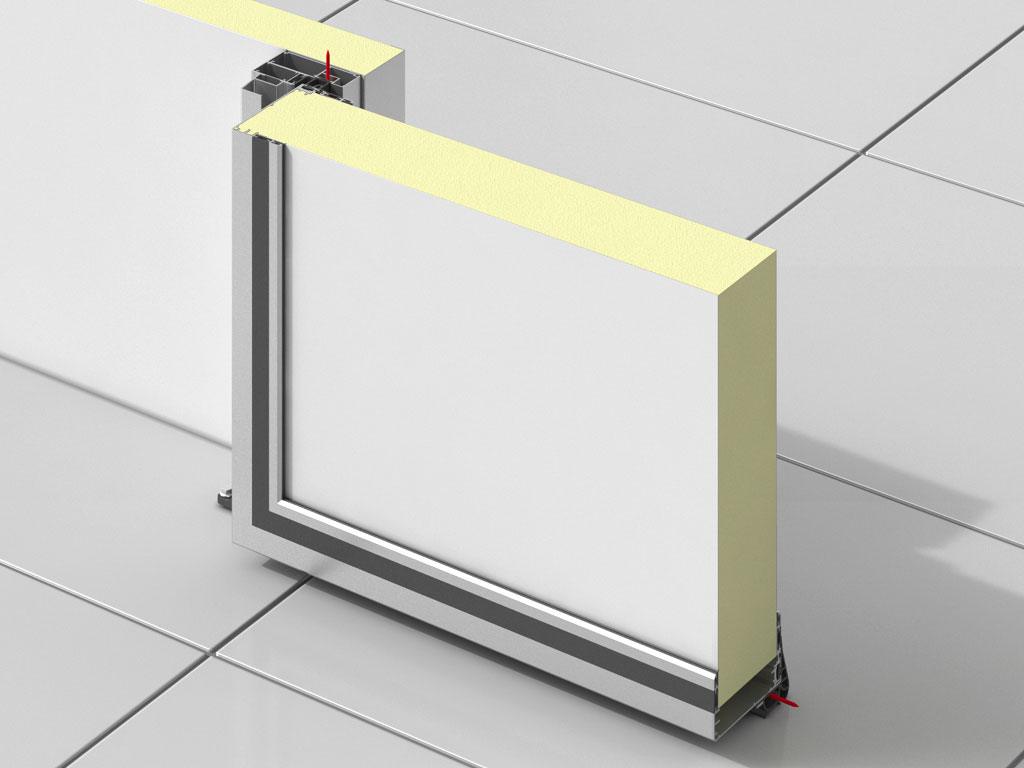

Низкотемпературное исполнение, панель 120 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	От -18 до -27
Температурный режим перед дверью, ° С	От +50 до -35
Влажность, %	До 100

Низкотемпературное исполнение, панель 120 мм, с обогревом полотна.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	От -27 до -35
Температурный режим перед дверью, ° С	От +50 до -35
Влажность, %	До 100
