Дверь маятниковая с заполнением сэндвич-панелями серии IPD

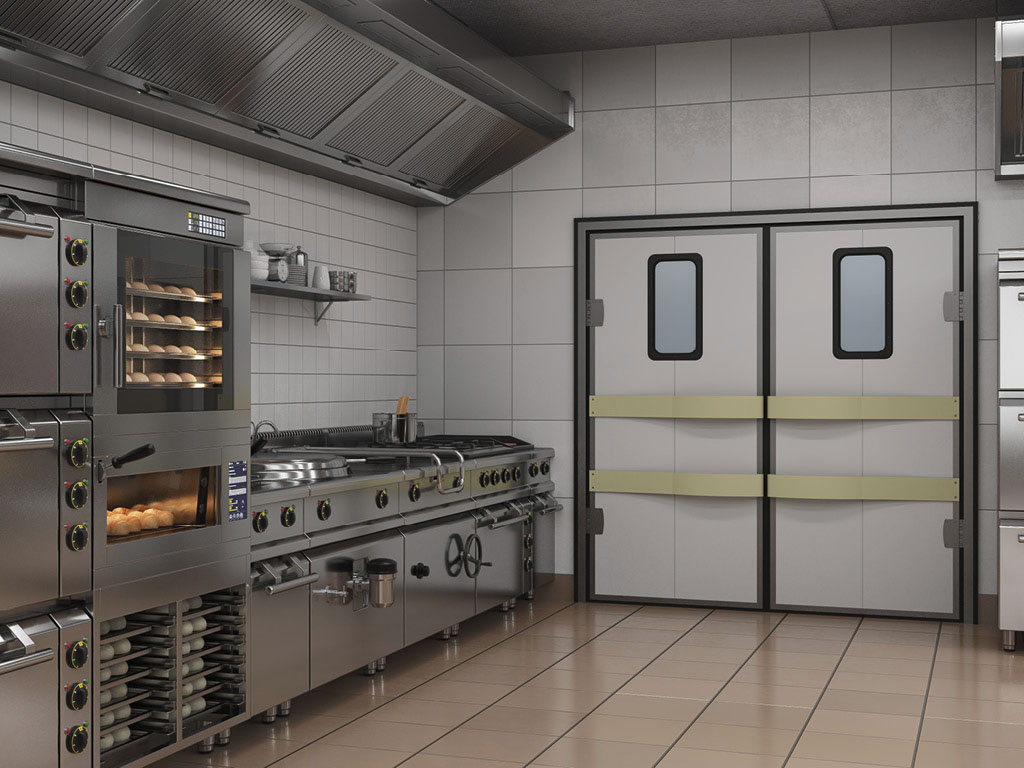

Предназначена для изоляции и сохранения микроклимата в технологических помещениях, холодильных камерах, в ресторанах, на пищевых производствах, не требующих поддержания строго температурного режима. Створки дверей открываются в обе стороны по направлению движения, что позволяет обеспечить высокую пропускную способность. Во избежание столкновений, двери оснащены окнами. Для надежной защиты дверей от ударов устанавливаются отбойники из полиэтилена.

Внешний вид

Таблица размеров

Параметр	Показатель
Ширина проема, мм	1 000–2 400
Высота проема, мм	1 600–2 700
Толщина изоляции, мм	40
Притолока, мм	От 60
Пристенки, мм	От 60

Преимущества маятниковой двери DoorHan

Высокие физико-механические свойства

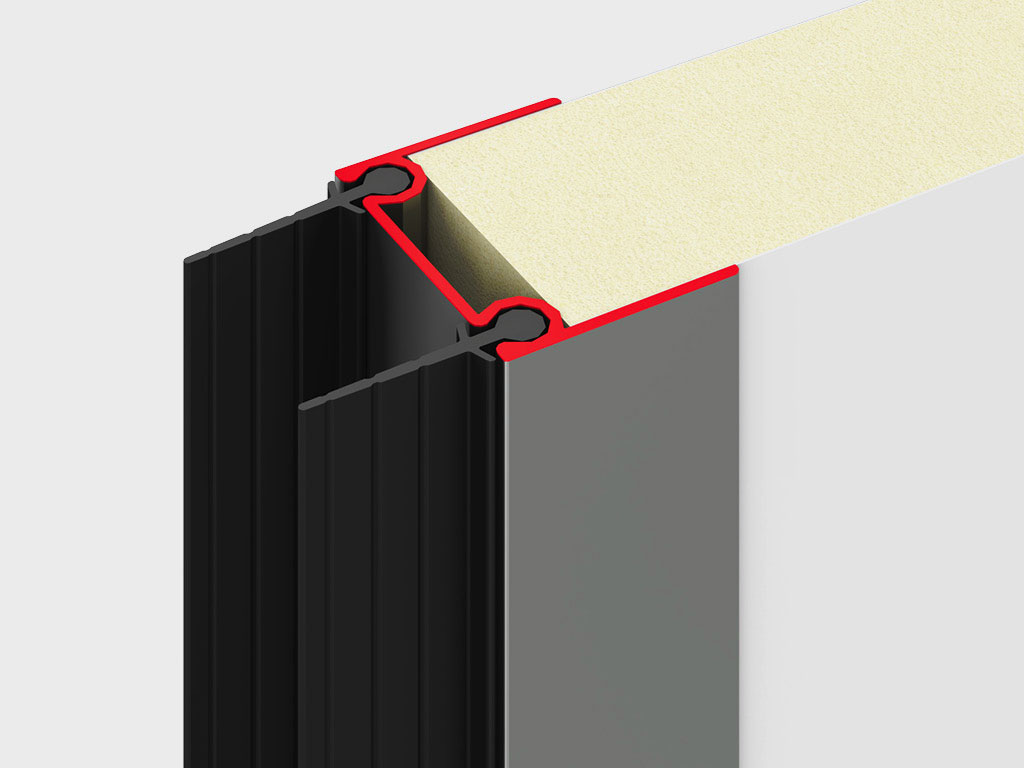

Створки из высококачественных сэндвич-панелей обеспечивают конструкции низкую теплопроводность, малый вес и высокую влагонепроницаемость.
Надежная защита

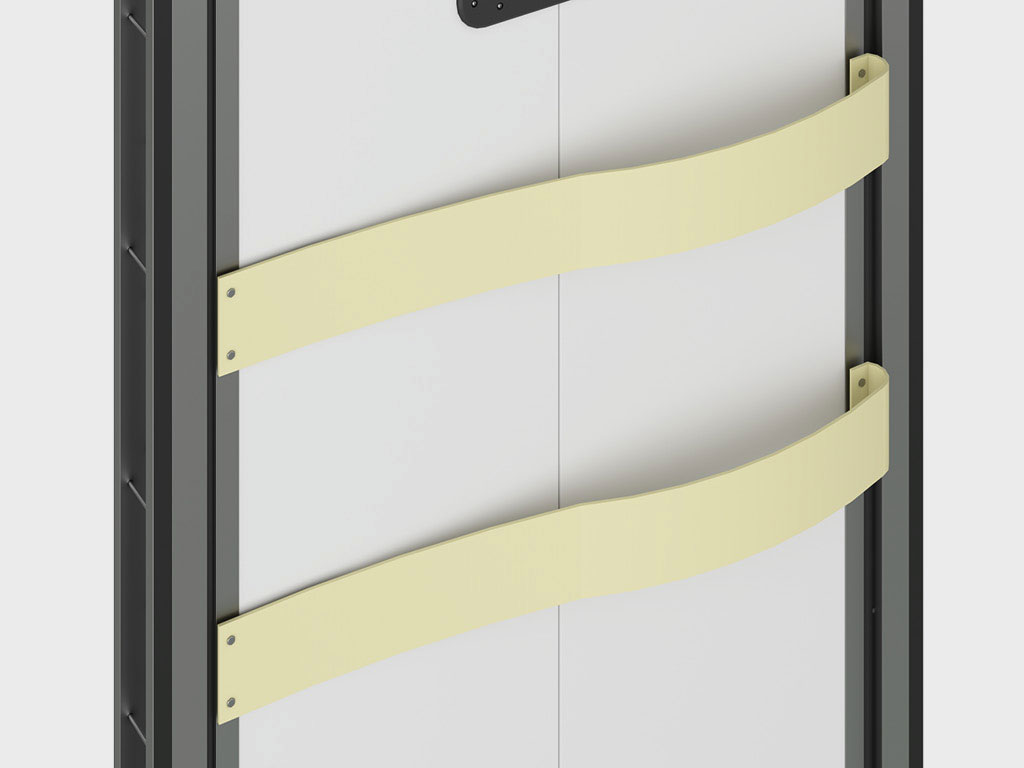

В нижней части двери устанавливаются отбойники из полиэтилена для защиты от ударов.
Прочность и герметичность

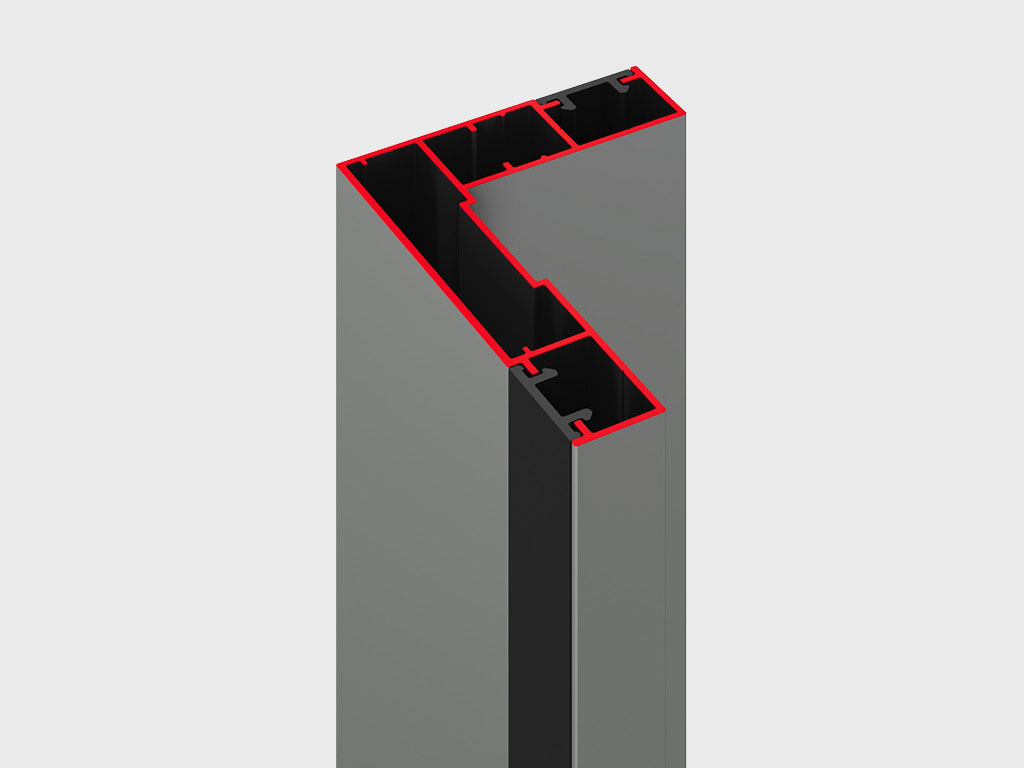

Несущая рама изготавливается из прочного алюминиевого профиля со скрытым креплением. По периметру створок установлен уплотнитель, обеспечивающий герметичность двери.
Большой ресурс работы

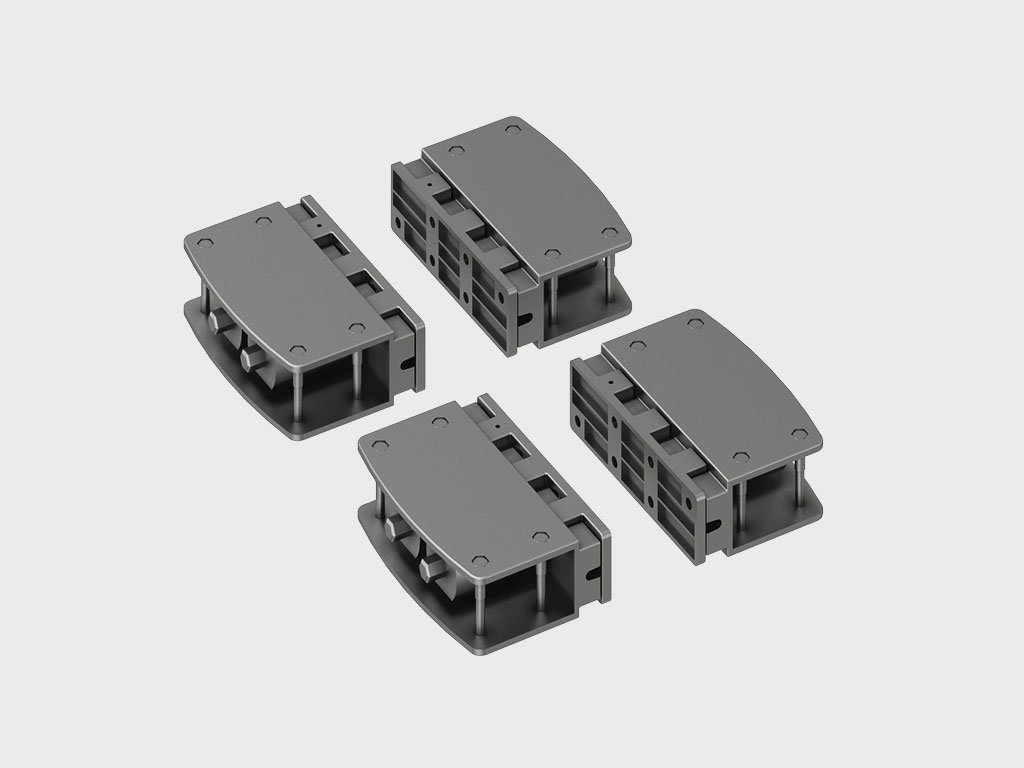

Маятниковые петли не требуют сервисного обслуживания, обладают большим рабочим ресурсом.

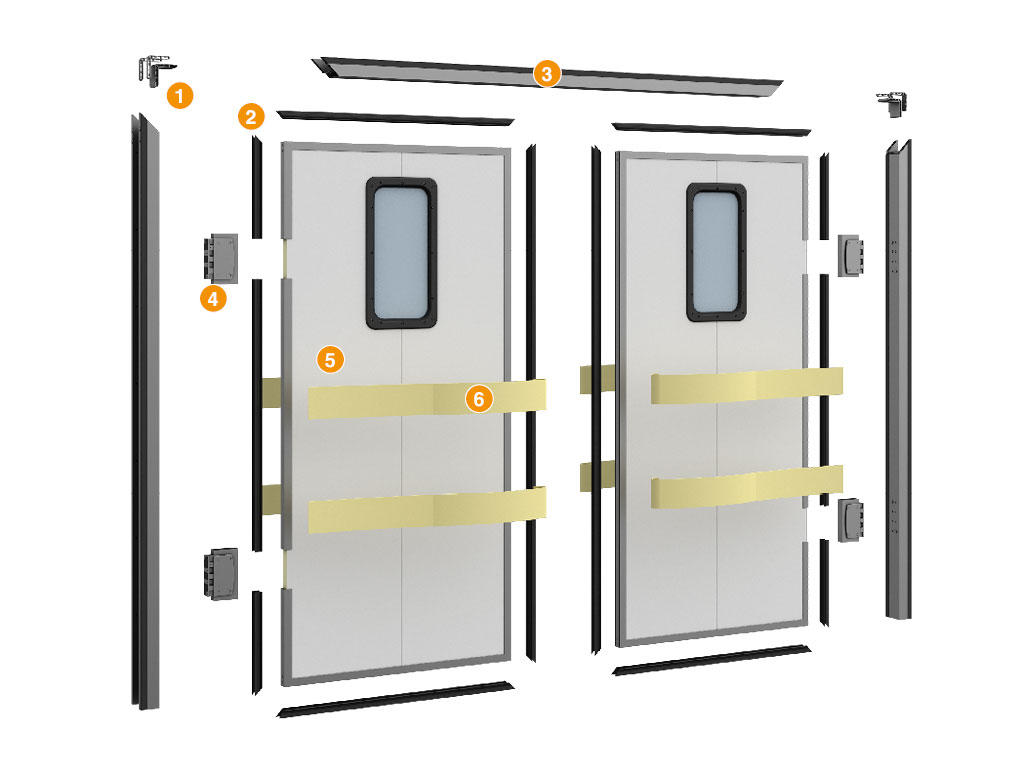

Конструкция

1. Угловой сухарь;
2. Уплотнитель периметра створок;
3. Алюминиевая рама;
4. Маятниковые петли;
5. Полотно;
6. Изогнутый отбойник.

Технические характеристики маятниковой двери

Параметр	Значение	Примечание
Толщина заполнения, мм	40
Угол открытия створок, град	90
Коррозионная стойкость	Высокая
Тип петель	Маятниковые

Условия эксплуатации продукции

Для обеспечения надежной и бесперебойной работы распашной двери рекомендуется регулярно проводить их технический осмотр и обслуживание.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности маятниковых дверей с заполнением сэндвич-панелями, произведенных концерном DoorHan, сроком на 1 год с момента их приобретения.

Документация

Паспорта и сертификаты

Паспорт «Дверь маятниковая с заполнением сэндвич-панелями серии IPD».

Инструкции

Сервисная книжка «Дверь маятниковая с заполнением сэндвич-панелями серии IPD».

Поверхность сэндвич-панели

Гладкая

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)
Базовая комплектация маятниковой двери

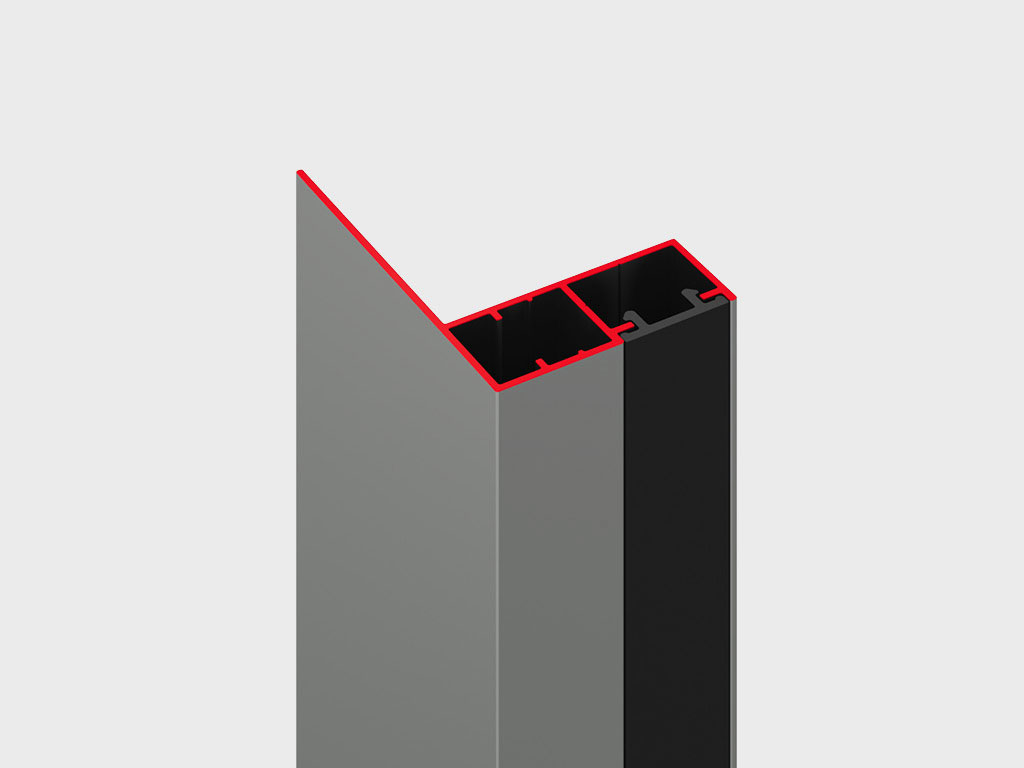

Алюминиевая рама.

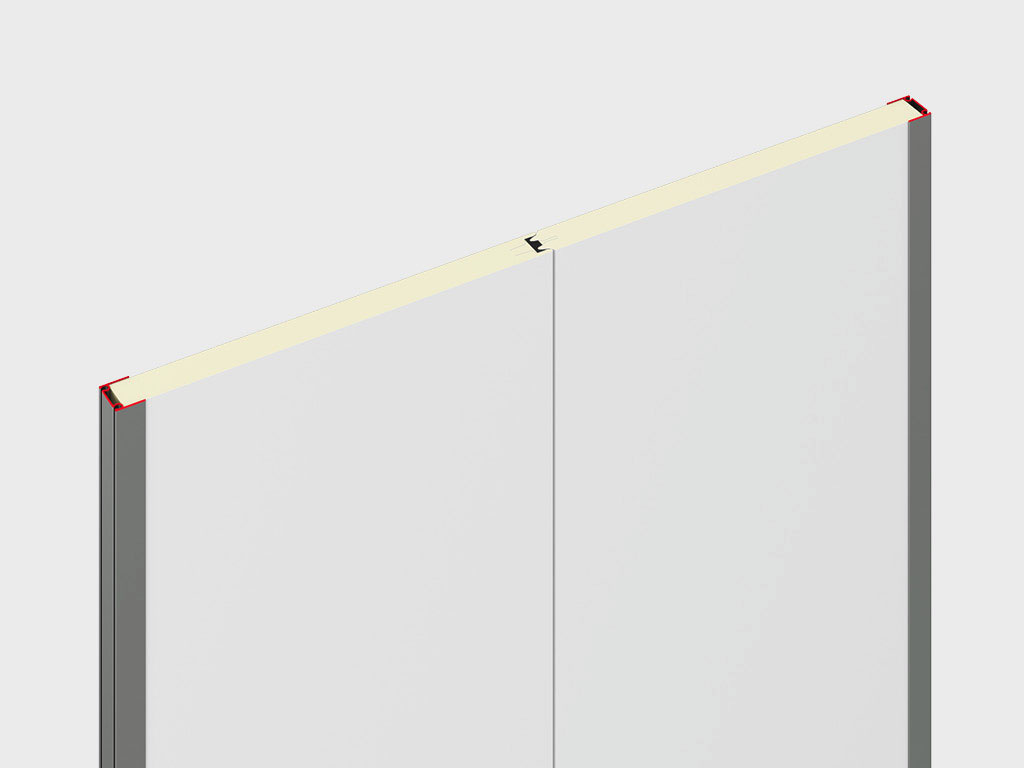

Створки двери из сэндвич-панели, окантованные алюминиевым профилем.

Уплотнители периметра створок.

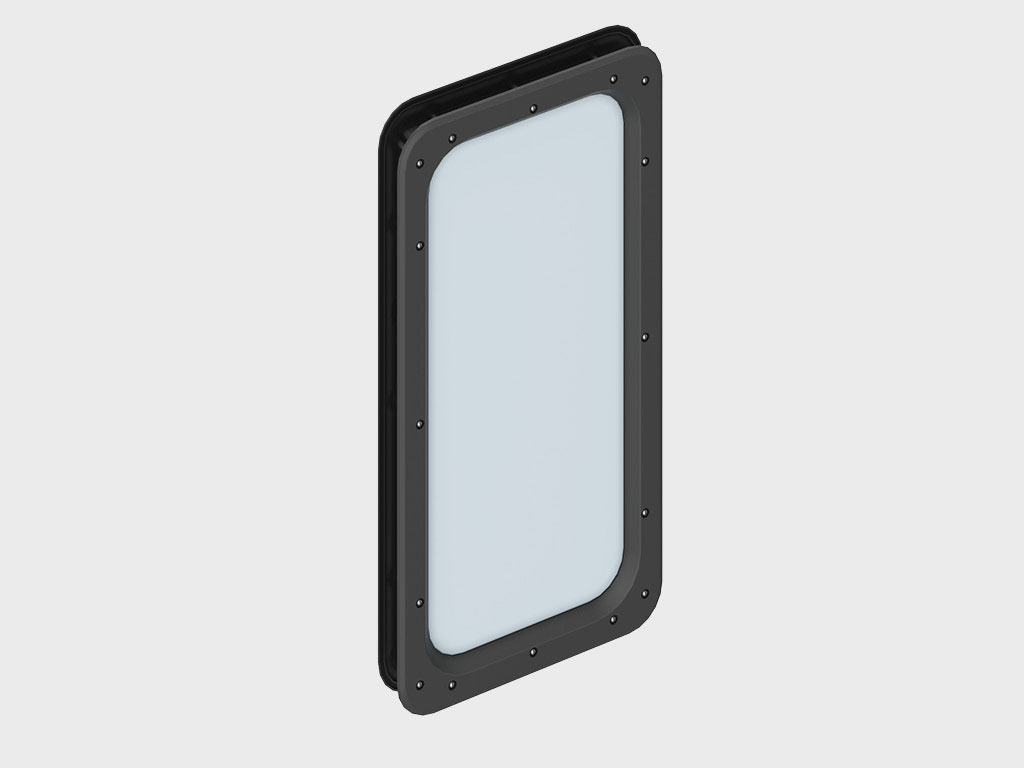

Окно из противоударного поликарбоната (242 × 541 мм в свету).

Комплект маятниковых петель.

Дополнительная комплектация

Изогнутый отбойник для защиты полотна двери от ударов.

Внутренняя рама.
Монтаж маятниковой двери DoorHan

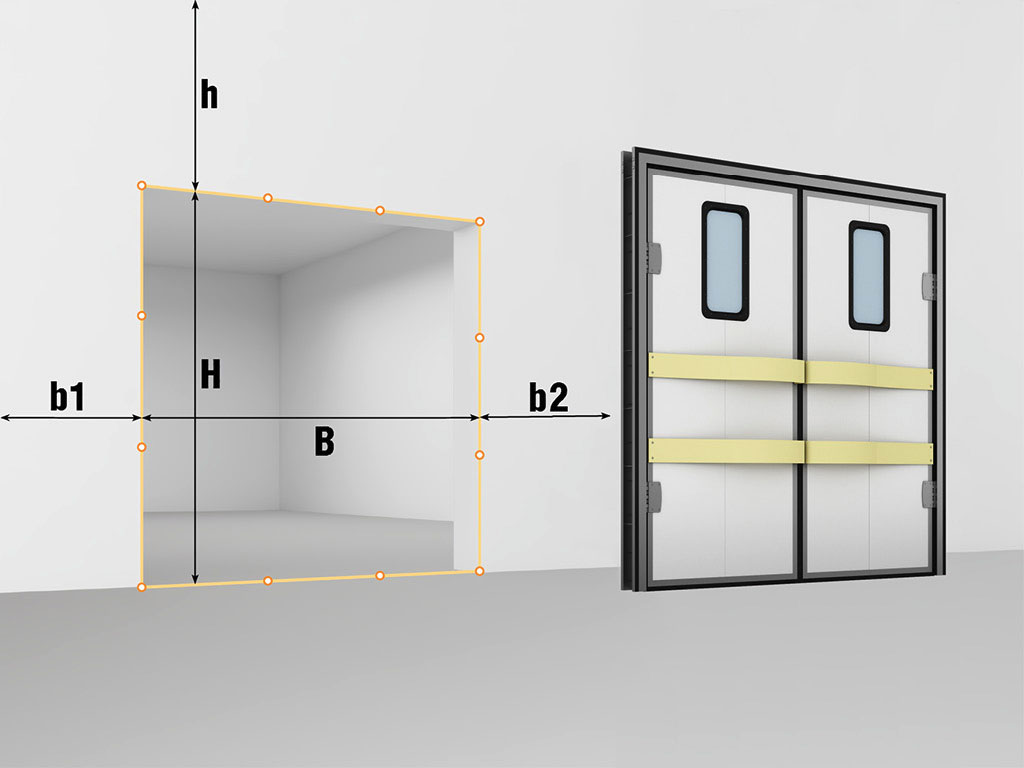

Подготовка проема для монтажа дверей

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

Стандартные конструктивные решения

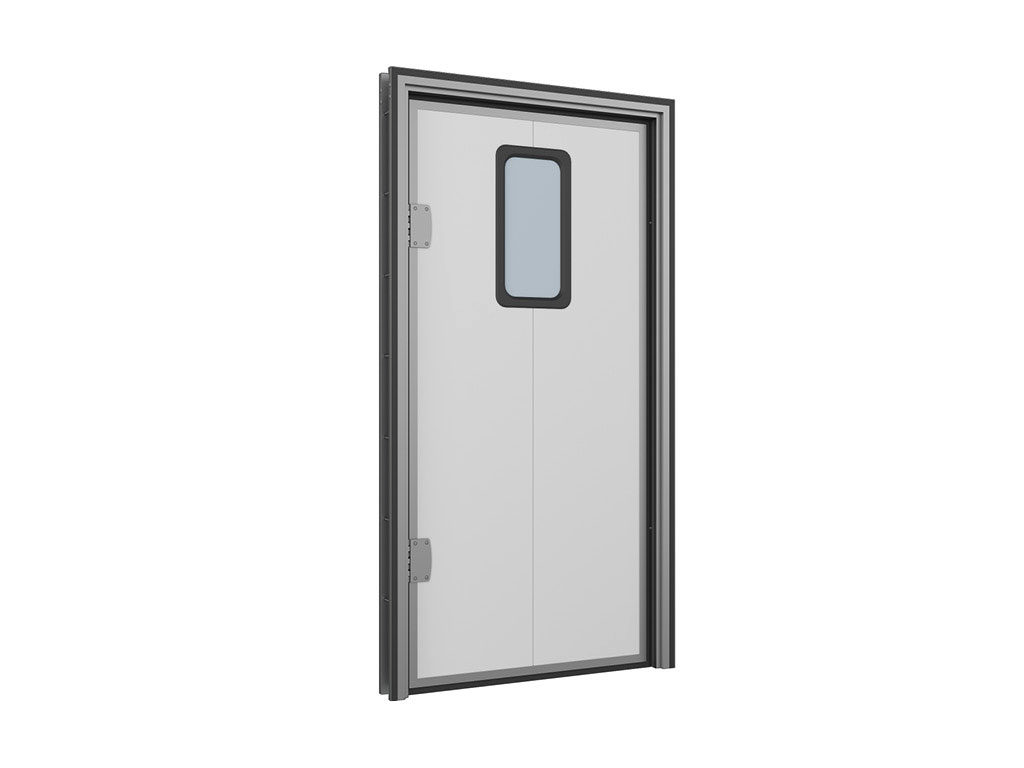

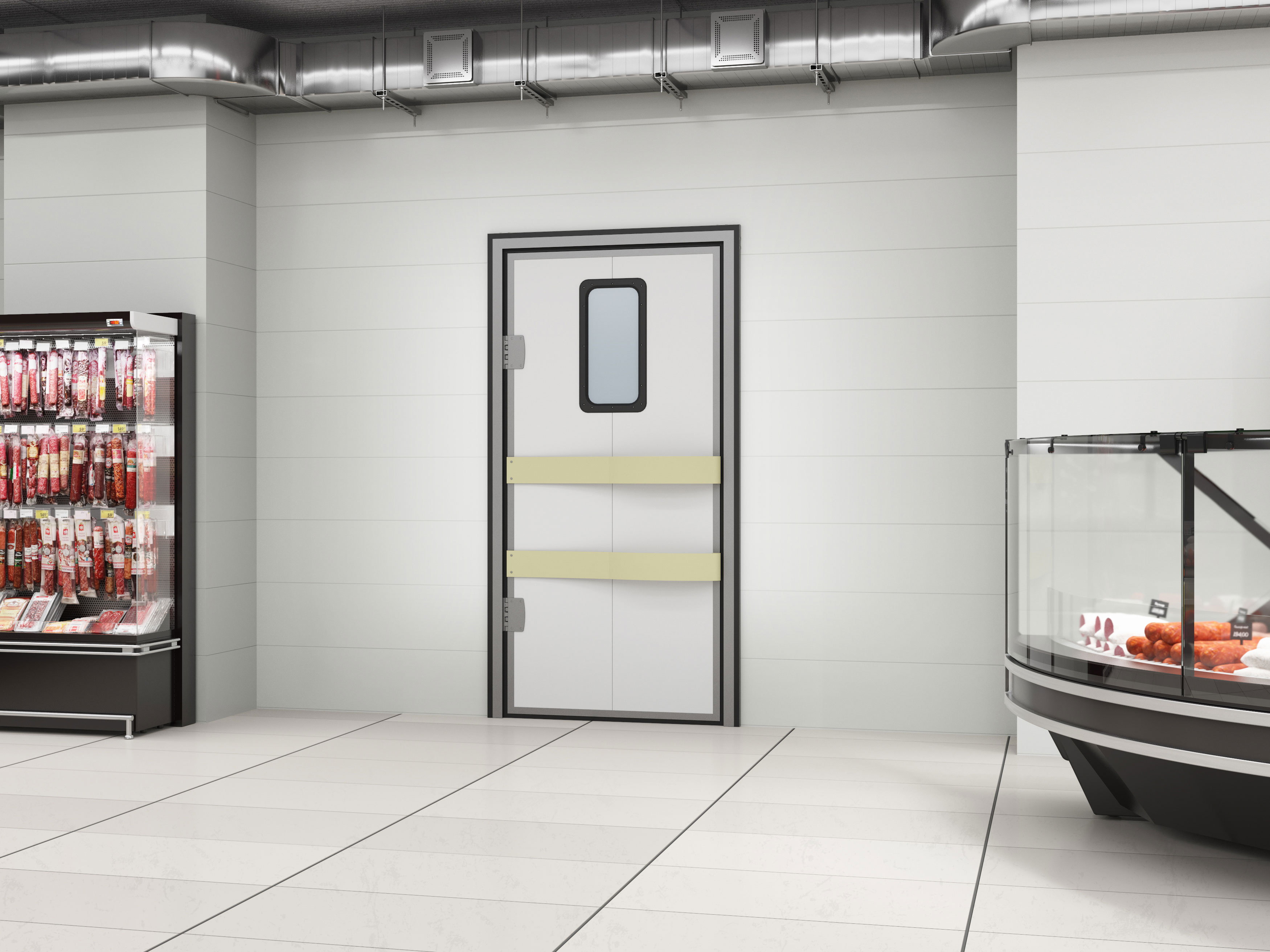

Одностворчатая дверь.

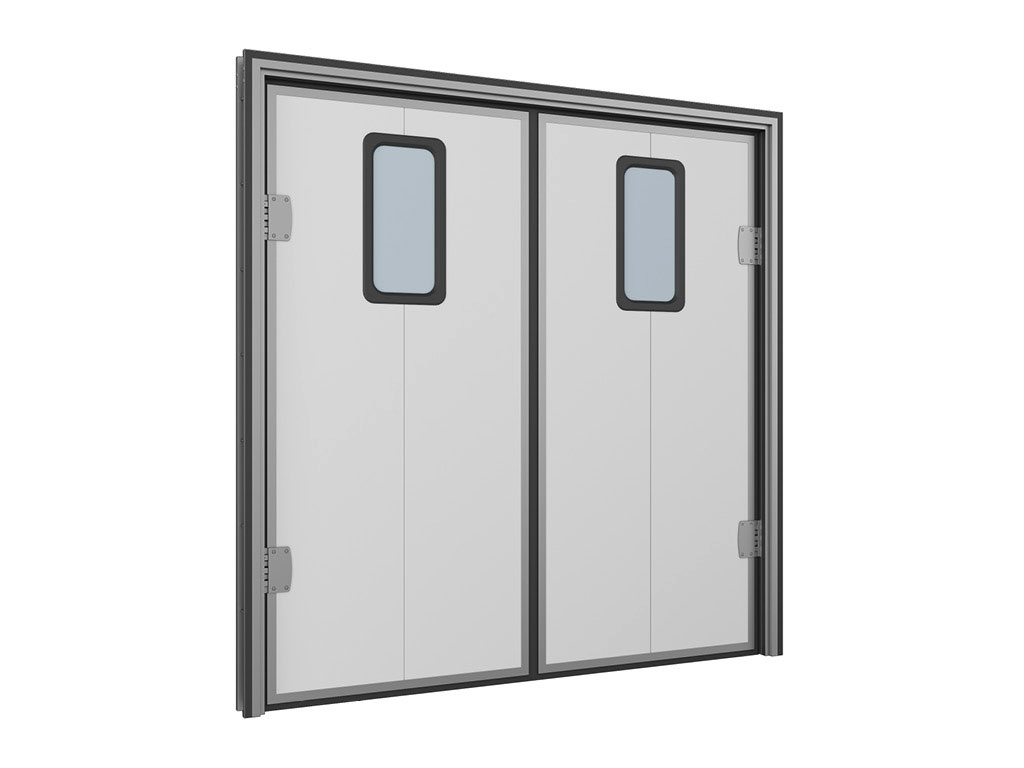

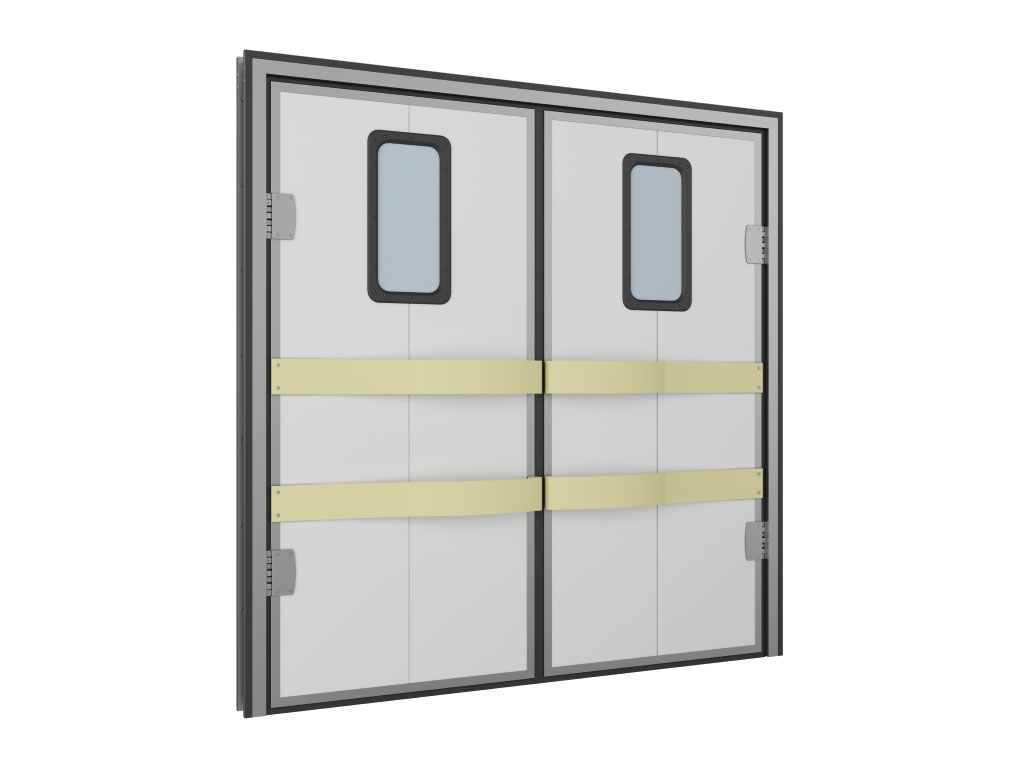

Двустворчатая дверь.
