Дверь откатная для камер с регулируемой газовой средой серии RGS

Устанавливается в составе герметичных камер для хранения фруктов и овощей в регулируемой газовой среде. Применение в конструкции специализированного уплотнителя и эксцентриковых задвижек обеспечивает надежную герметичность. Алюминиевая рама и окантовка полотна гарантируют надежную работу конструкции в условиях повышенной влажности. Установка смотрового окна облегчает контроль за качеством хранимой продукции.

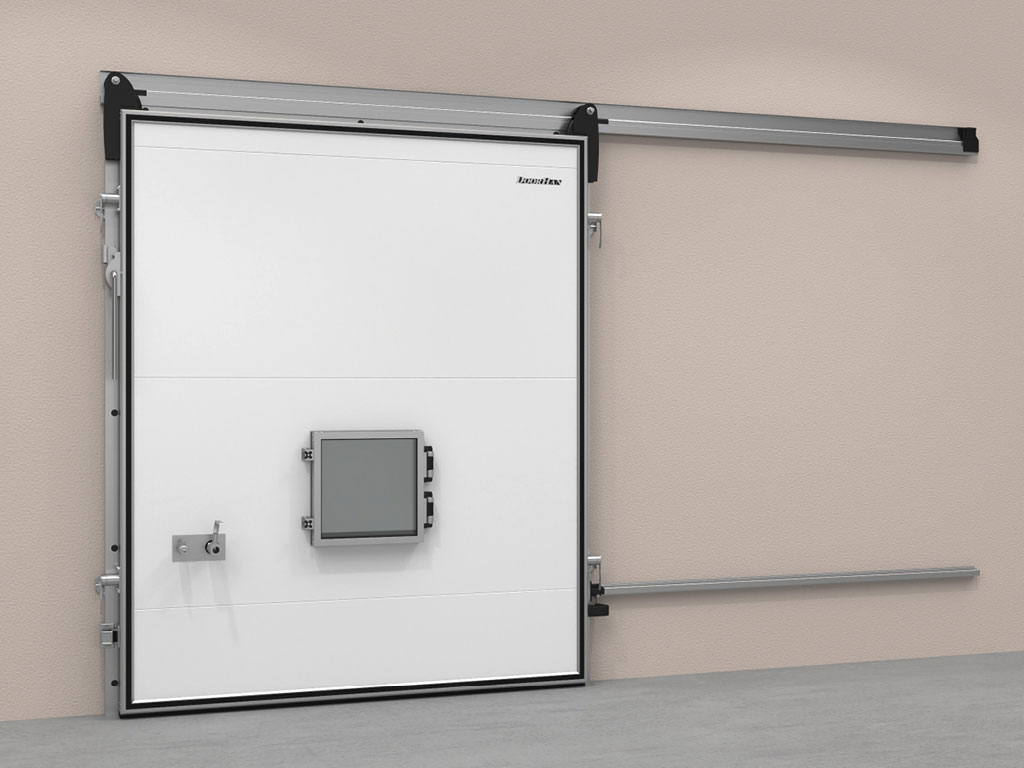

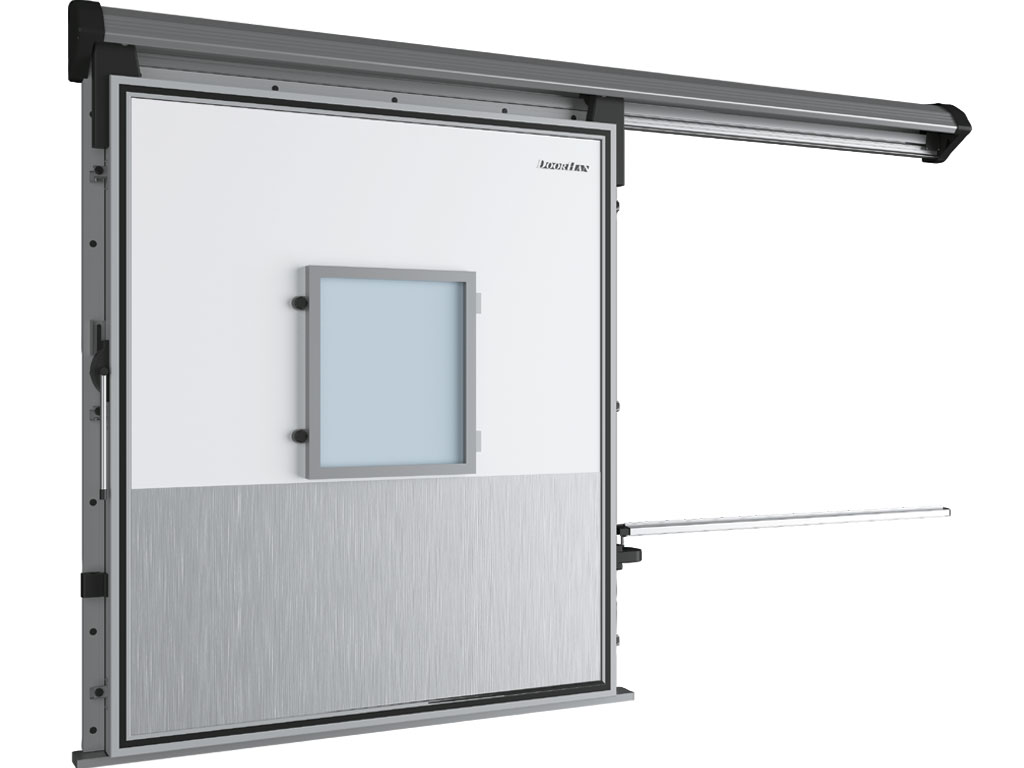

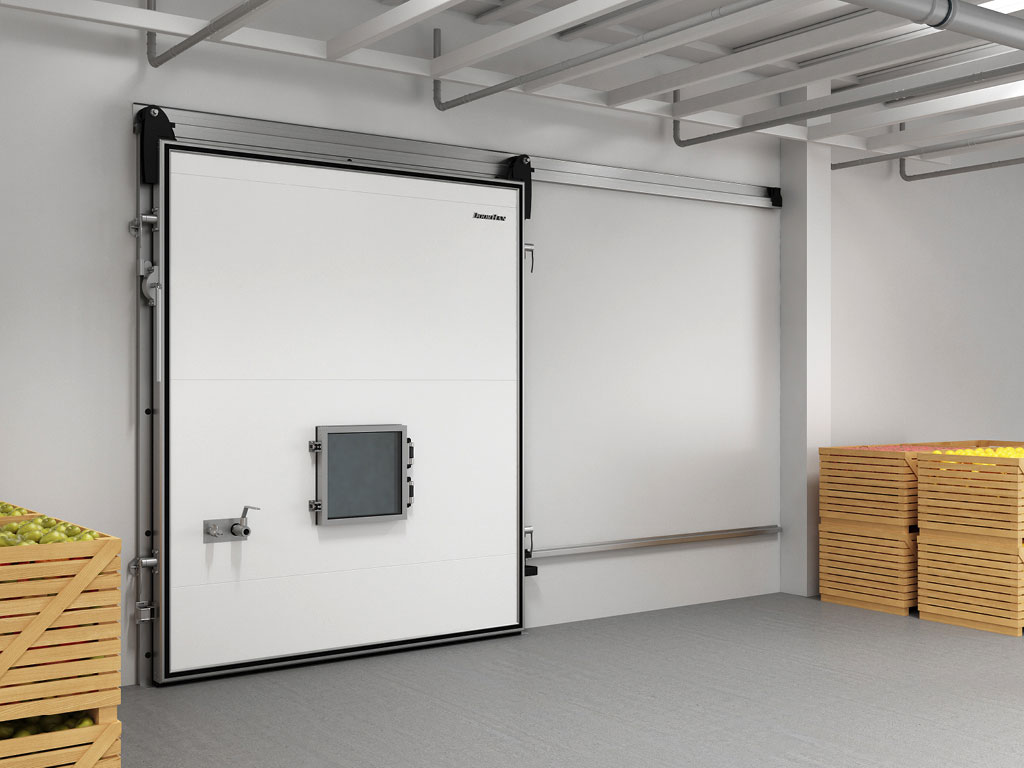

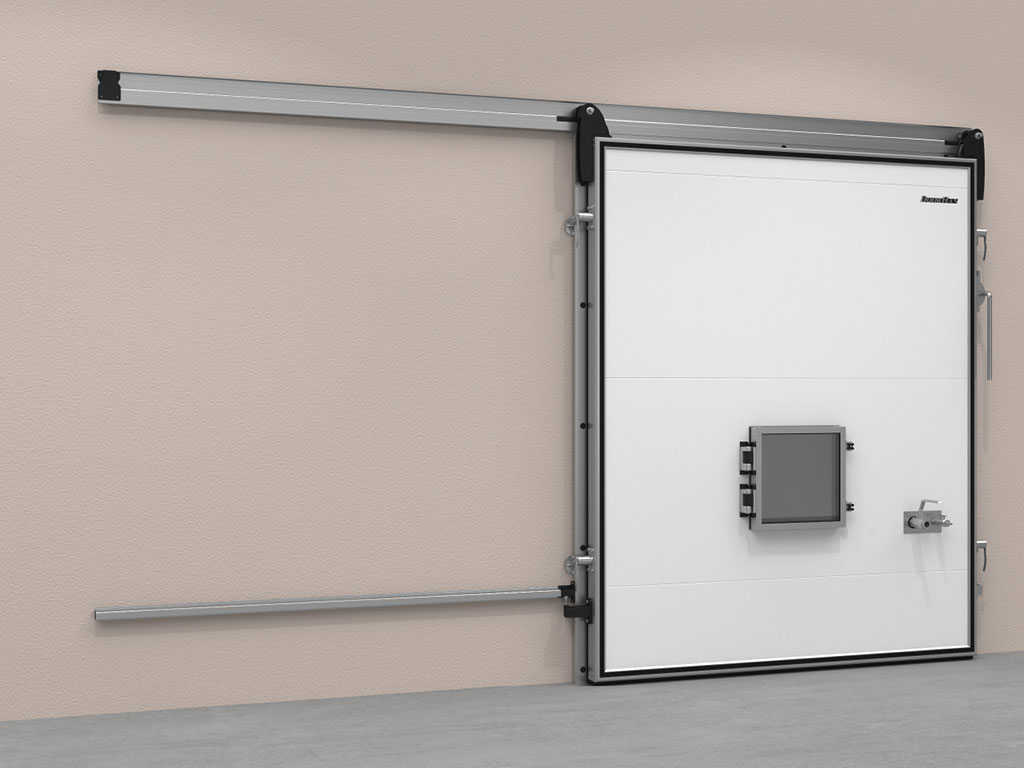

Внешний вид

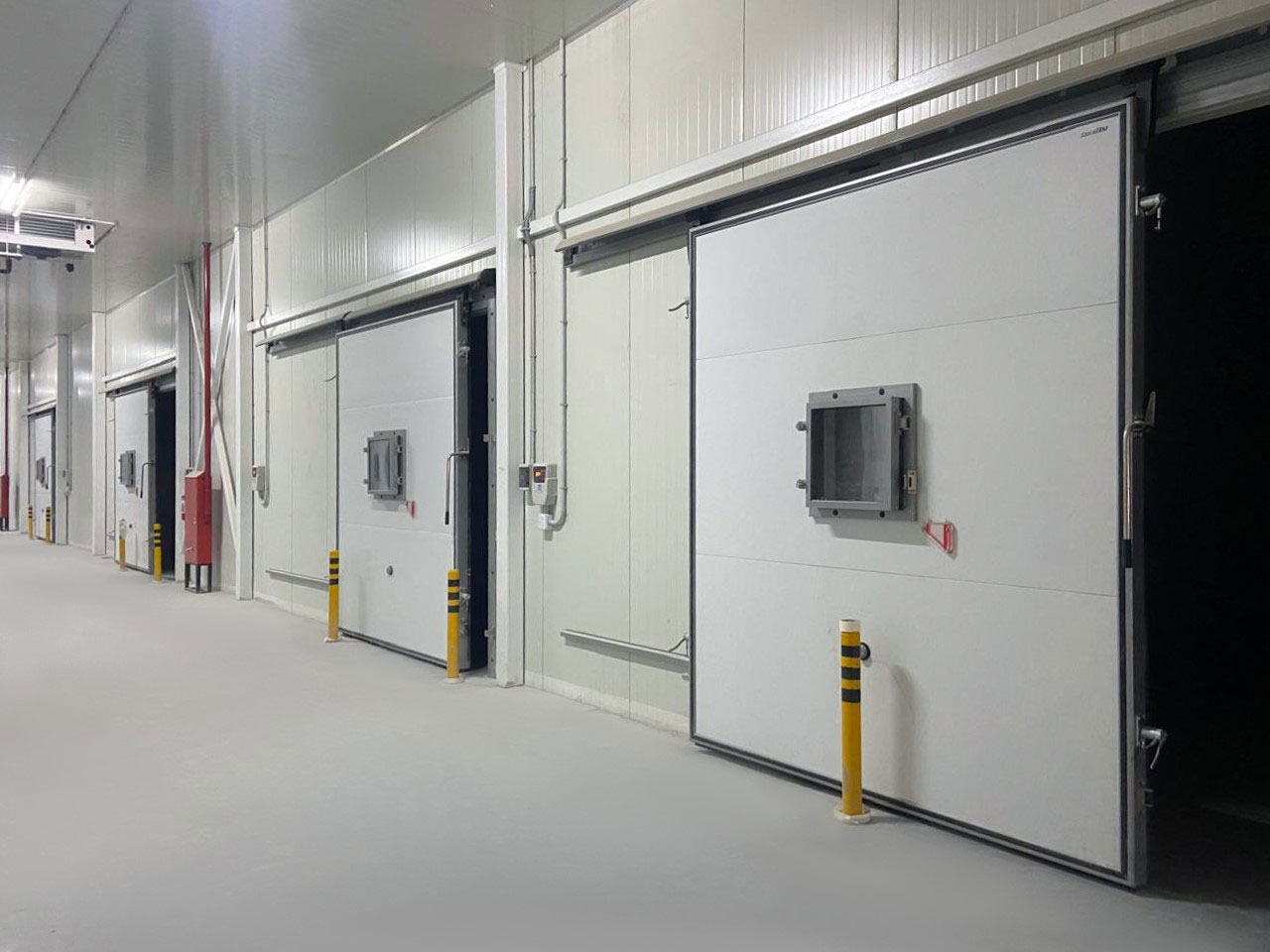

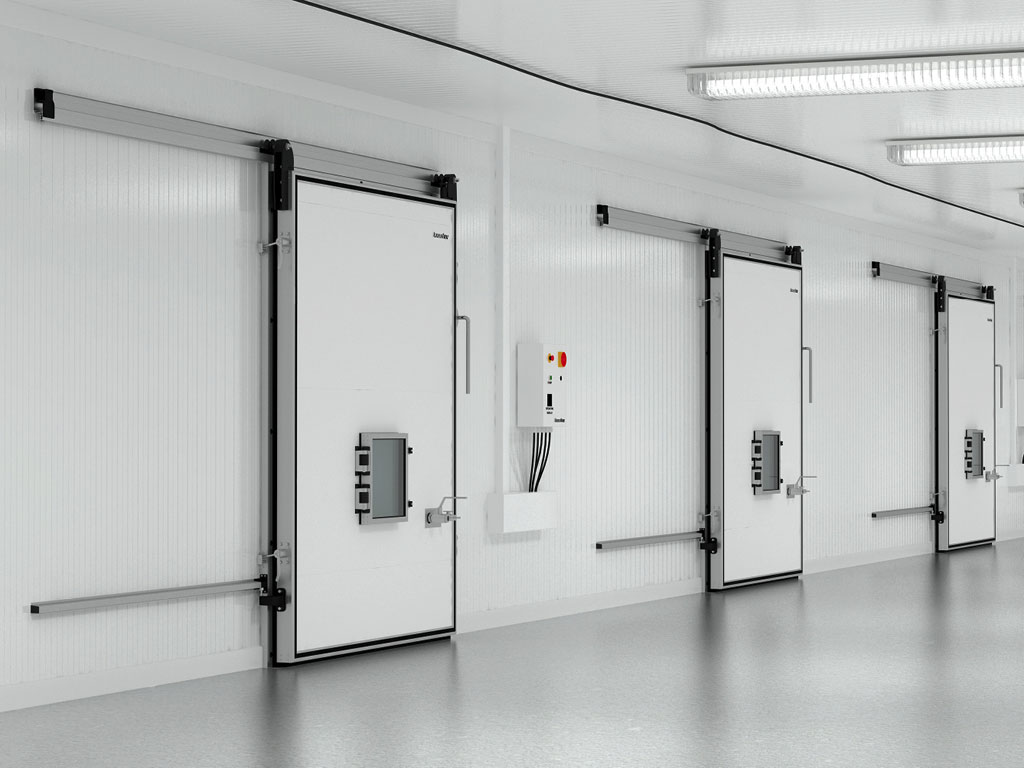

Двери, установленные на камерах с регулируемой газовой средой

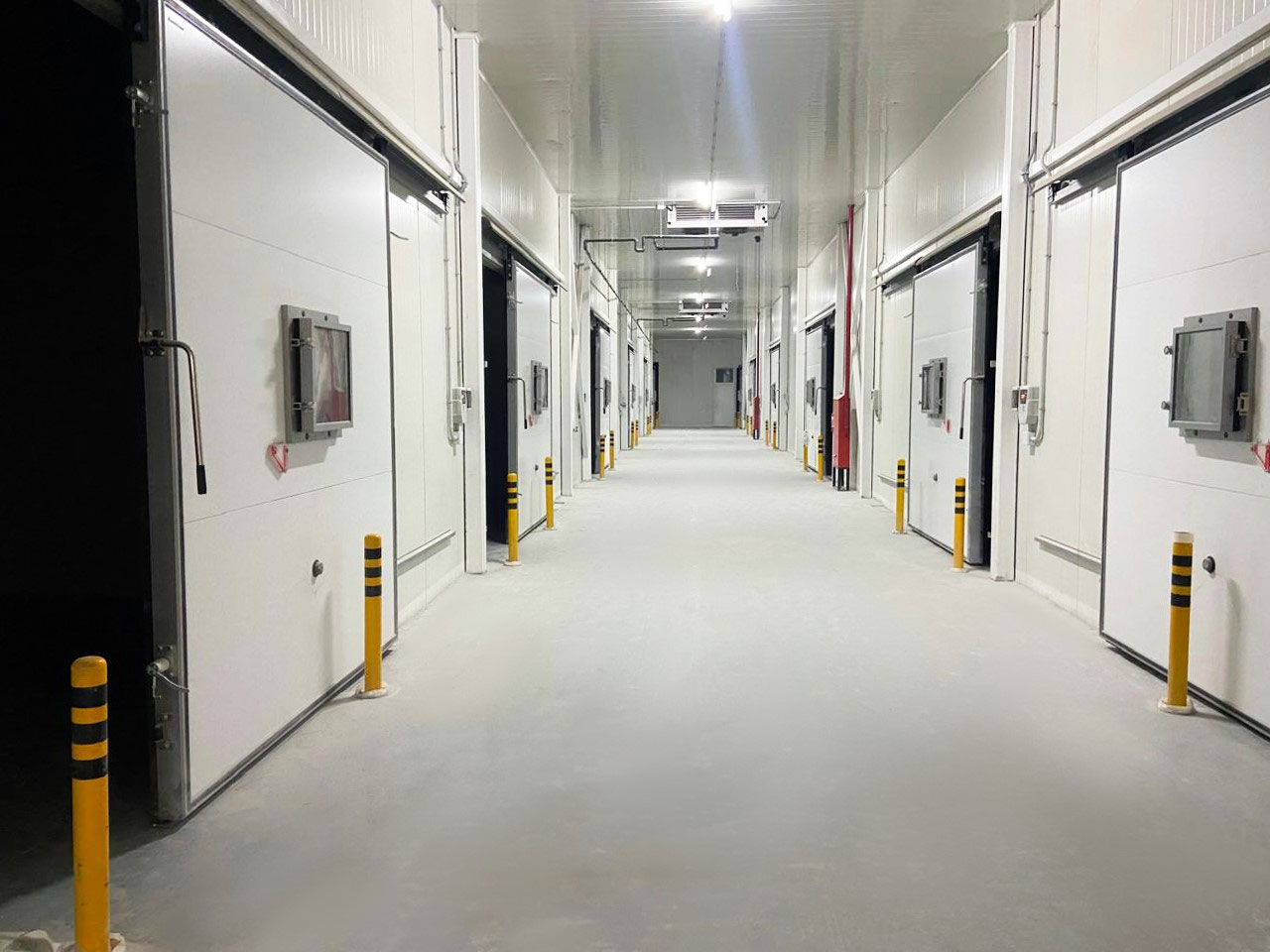

Логистический комплекс с камерами хранения фруктов в условиях контролируемой среды

Таблица размеров

Параметр	Показатель
Ширина проема, мм	1 600–3 000
Высота проема, мм	1 800–3 500
Толщина изоляции, мм	80

Преимущества откатных дверей для камер с регулируемой газовой средой DoorHan

Герметичность
Стопроцентная герметичность двери позволяет сохранить более высокое давление внутри помещения.
Коррозионная стойкость

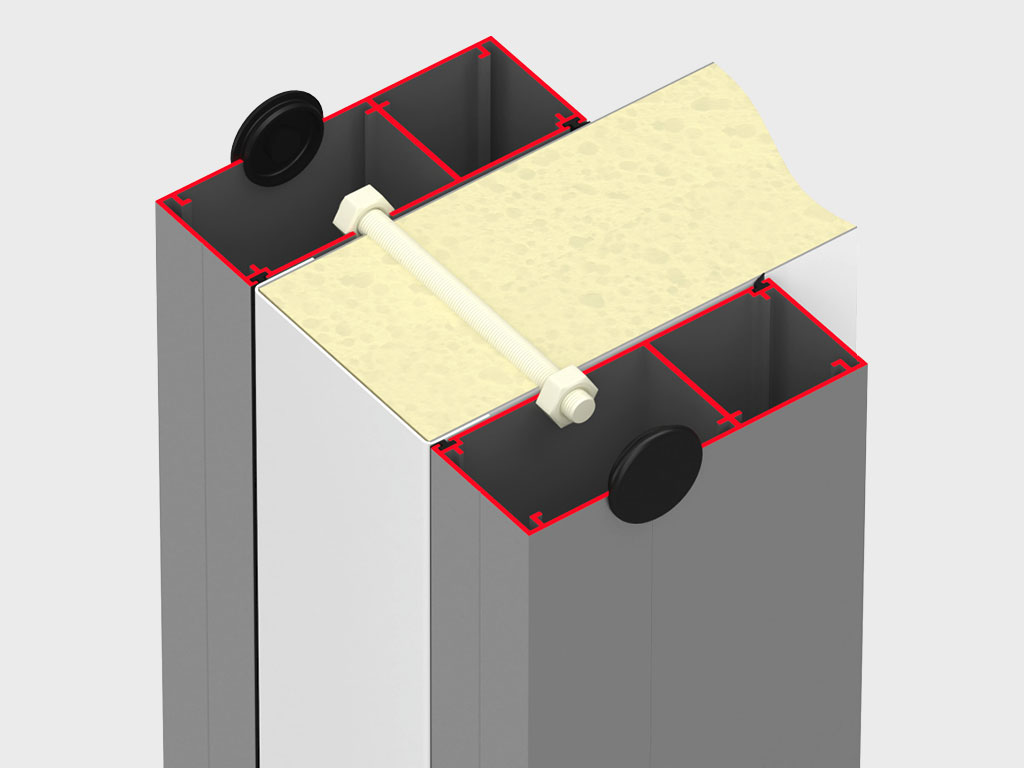

Алюминий, использующийся для изготовления рамы и каркаса полотна, гарантирует повышенную коррозионную стойкость конструкции.
Надежное запирание

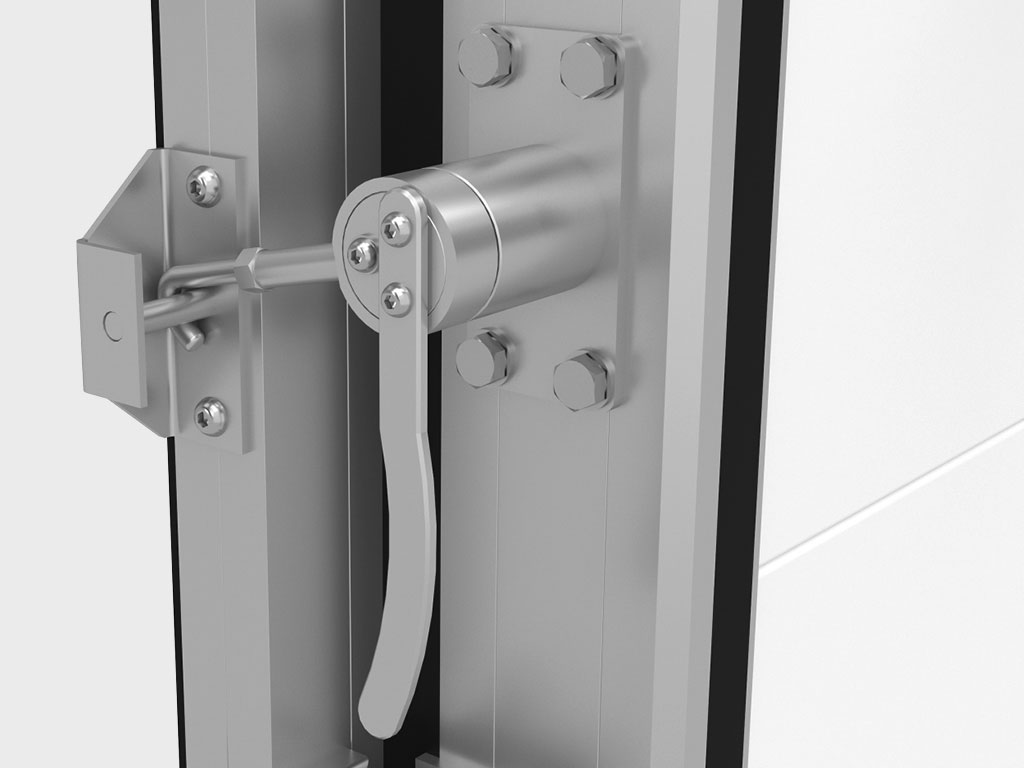

Установка эксцентриковых механизмов обеспечивает надежное запирание дверей.
Простой монтаж
Легкая и надежная алюминиевая рама обеспечивает простоту монтажа.
Удобство пользования
Люк со смотровым окном дает возможность контролировать состояние хранимых продуктов.

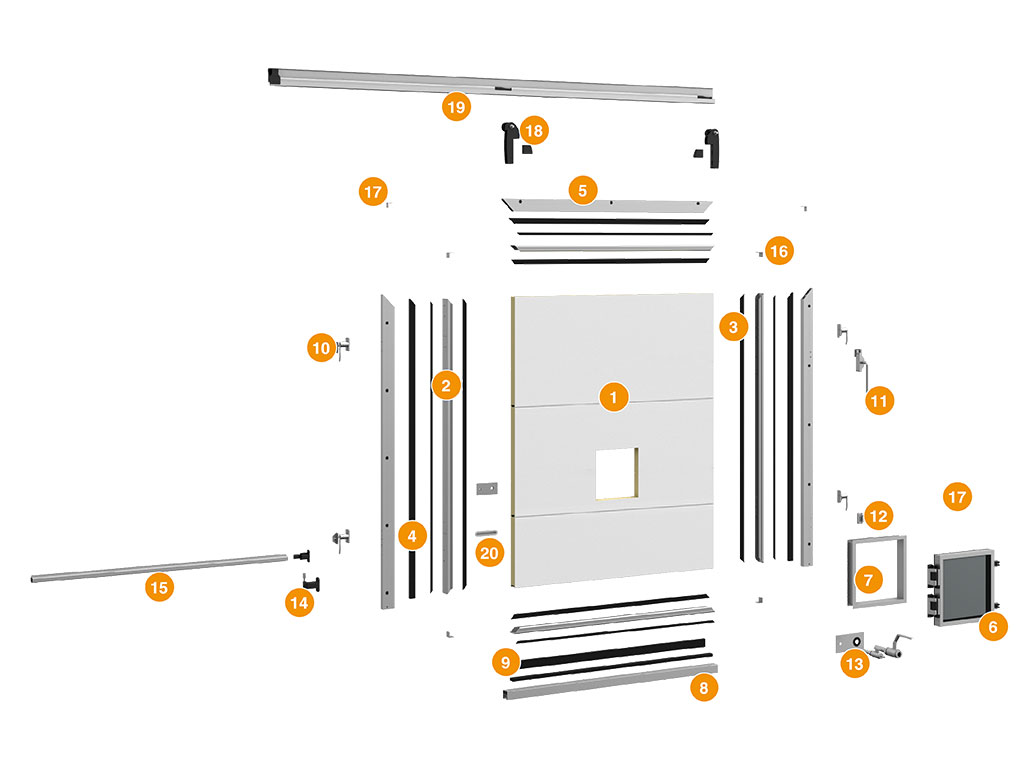

Конструкция

1. Сэндвич-панели;
2. Алюминиевый профиль окантовки полотна;
3. Уплотнитель алюминиевого профиля окантовки полотна;
4. Уплотнитель полотна;

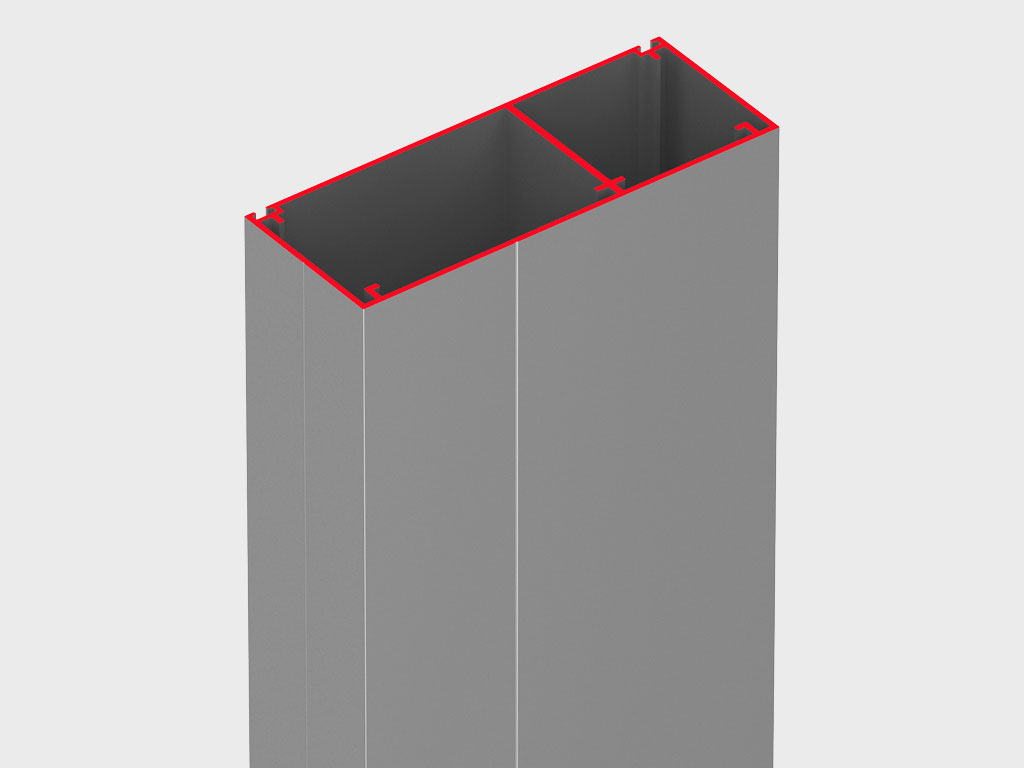

5. Алюминиевый профиль рамы;
6. Окно;
7. Окантовка проема окна;
8. Утапливаемый порог;
9. Нижний уплотнитель;
10. Эксцентриковый зажим;
11. Ручка;
12. Уголок фиксации окна;
13. Газовый кран;
14. Нижняя роликовая опора;

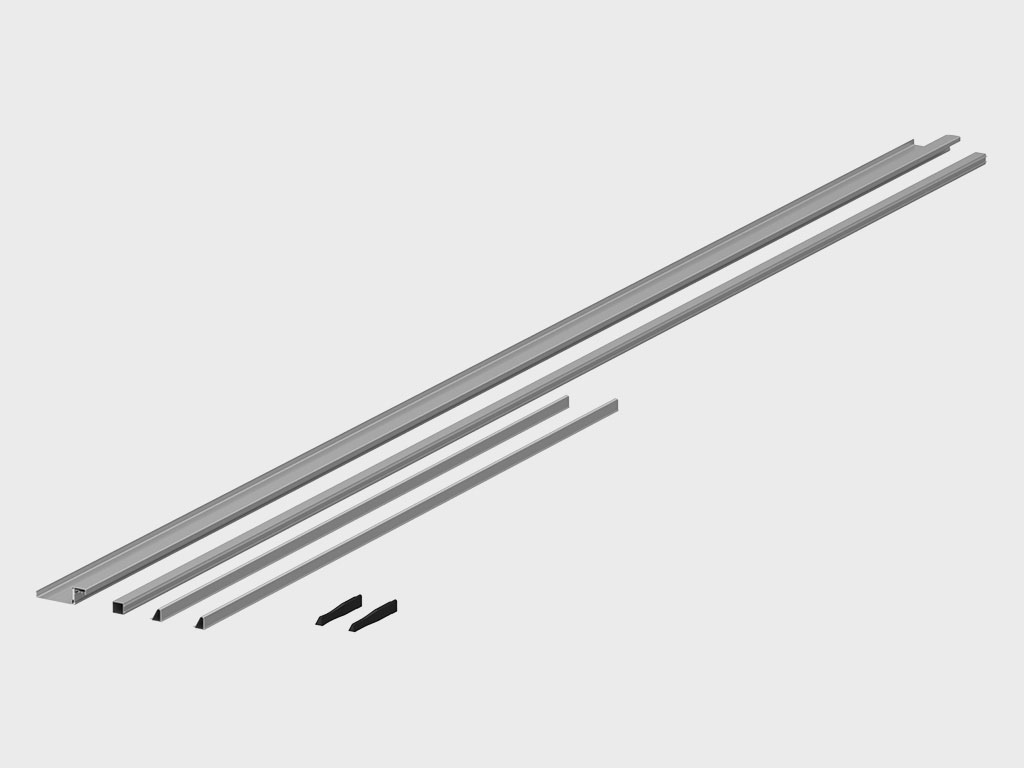

15. Алюминиевый профиль нижней направляющей;
16. Уголки для сборки полотна;
17. Уголки для сборки рамы;
18. Верхняя роликовая опора;
19. Верхняя направляющая;
20. Упор полотна.

Технические характеристики откатных дверей для камер с регулируемой газовой средой

Параметр	Значение	Примечание
Толщина заполнения, мм	80
Безотказность, количество циклов открывания-закрывания, не менее	270 000

Новинки

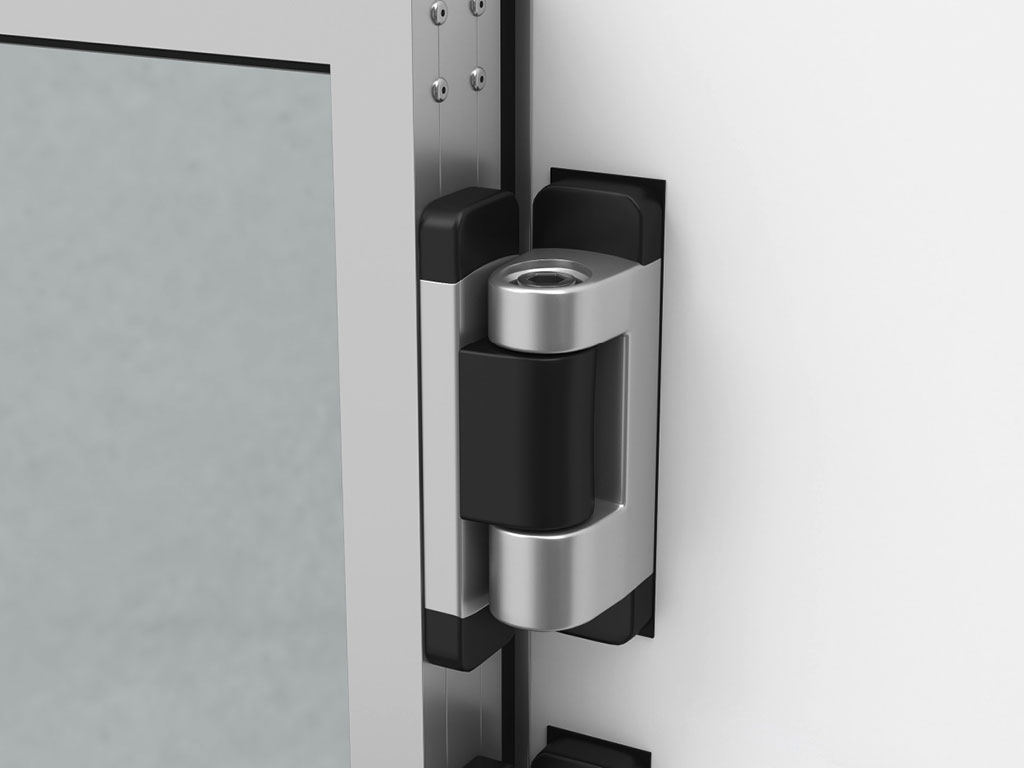

Регулируемые петли крепления окна.

Условия эксплуатации продукции

Для обеспечения надежной и бесперебойной работы откатных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности изделия «Дверь откатная для камер с регулируемой газовой средой серии RGS», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Документация

Паспорта и сертификаты

Добровольная сертификация продукции. Сертификат соответствия;
Паспорт "Дверь откатная для камер с регулируемой газовой средой серии RGS".

Инструкции

Сервисная книжка «Дверь откатная для камер с регулируемой газовой средой серии RGS»;
Методические указания по камерам с регулируемой газовой средой;
Инструкция по монтажу «Дверь откатная для камер с регулируемой газовой средой серии RGS».

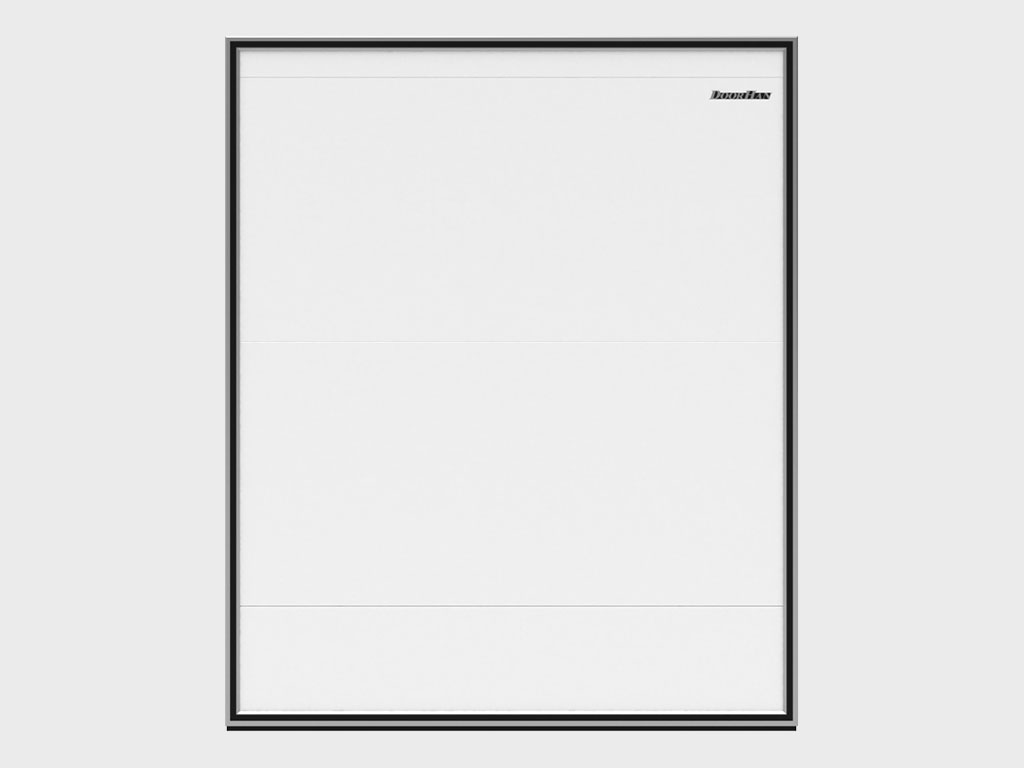

Поверхность сэндвич-панели

Гладкая

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)
Базовая комплектация откатных дверей для камер с регулируемой газовой средой DoorHan

Откатная система.

Алюминиевая рама.

Полотно двери.

Комплект верхних роликовых опор.

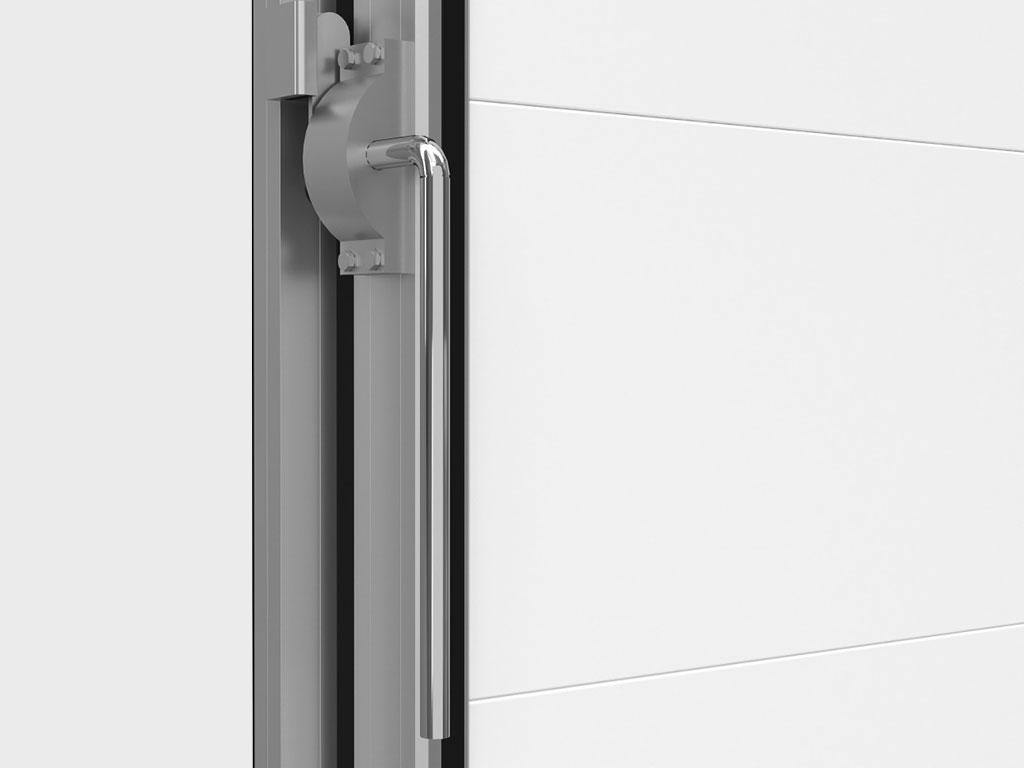

Рычажная ручка.

Эксцентриковые механизмы.

Утапливаемый порог.

Дополнительная комплектация

Защитный декоративный короб.

Защитный бампер.

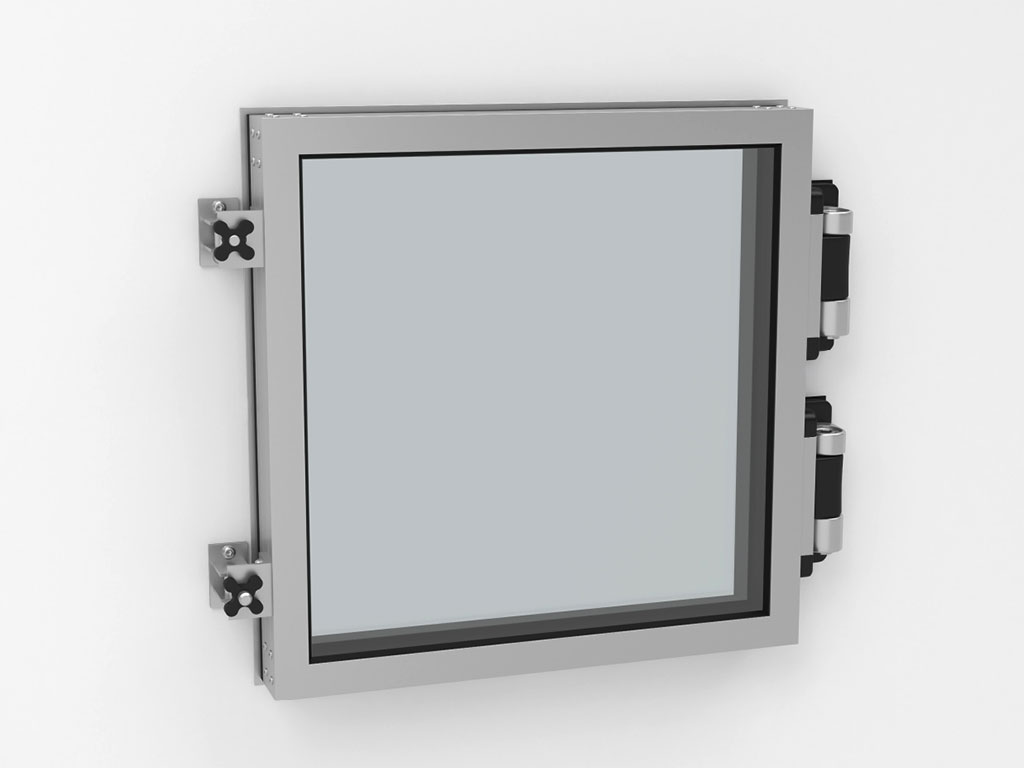

Окно.

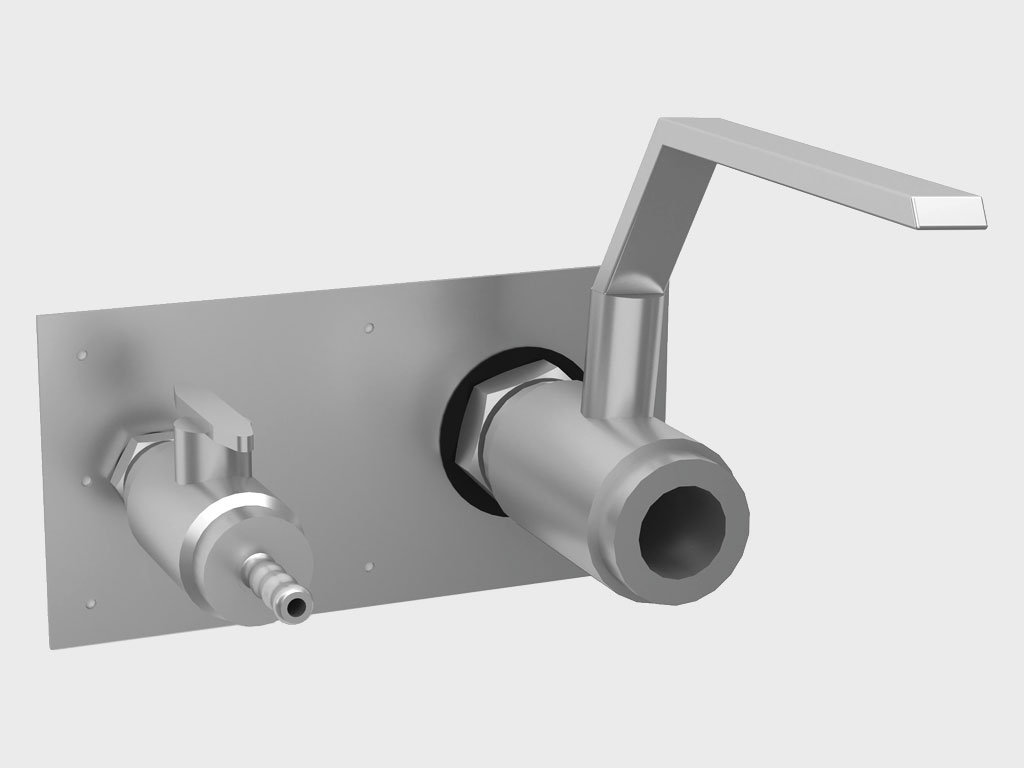

Газовый кран.

Внутренняя рама.
Монтаж откатных дверей для камер с регулируемой газовой средой DoorHan

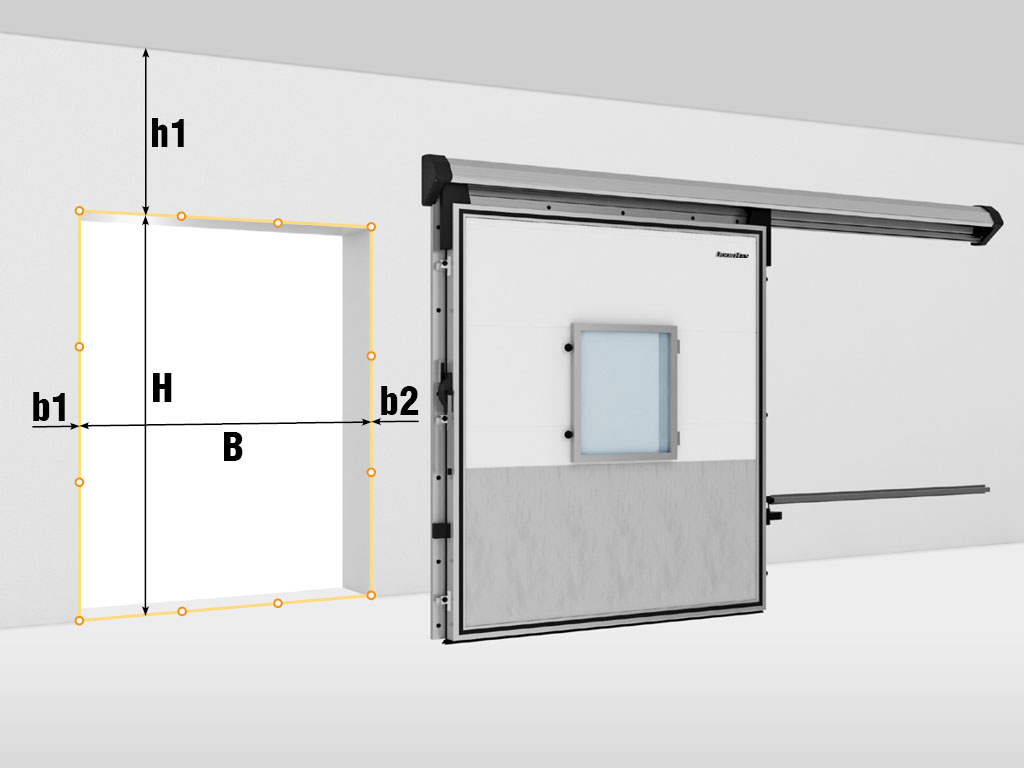

Подготовка проема для монтажа дверей

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

Способы монтажа откатных дверей для камер с регулируемой газовой средой

Монтаж внутри помещения.

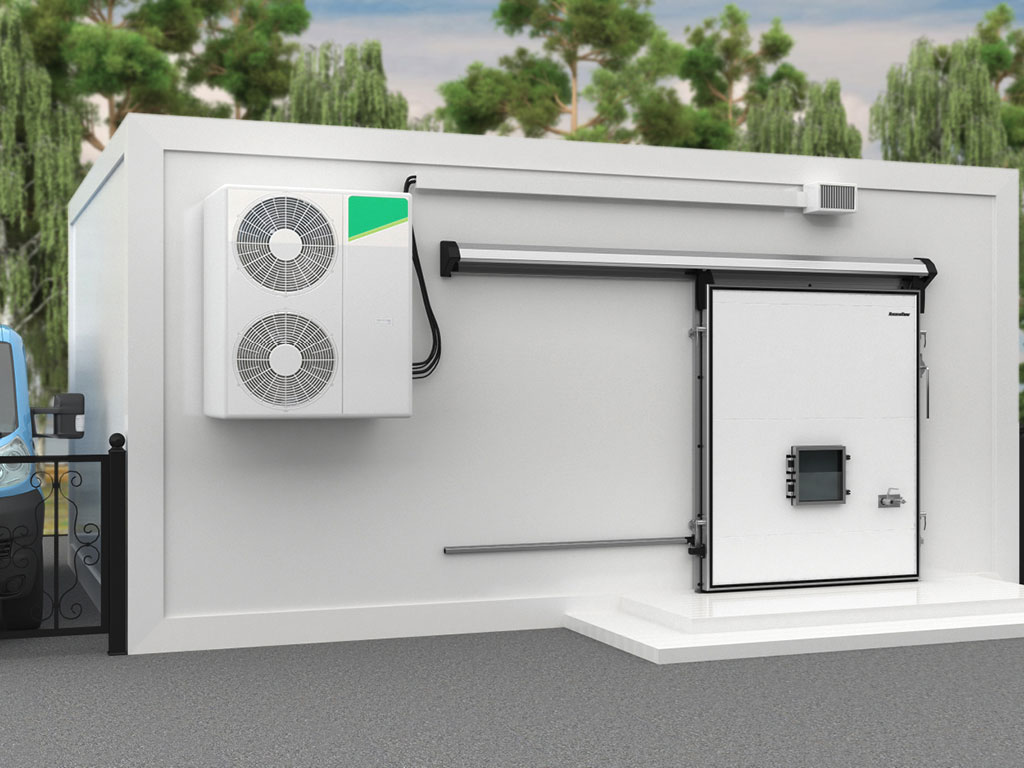

Монтаж по фасаду здания.

Стандартные конструктивные решения

Открывание влево.

Открывание вправо.
