Клапан вентиляционный для овощехранилищ серии VV

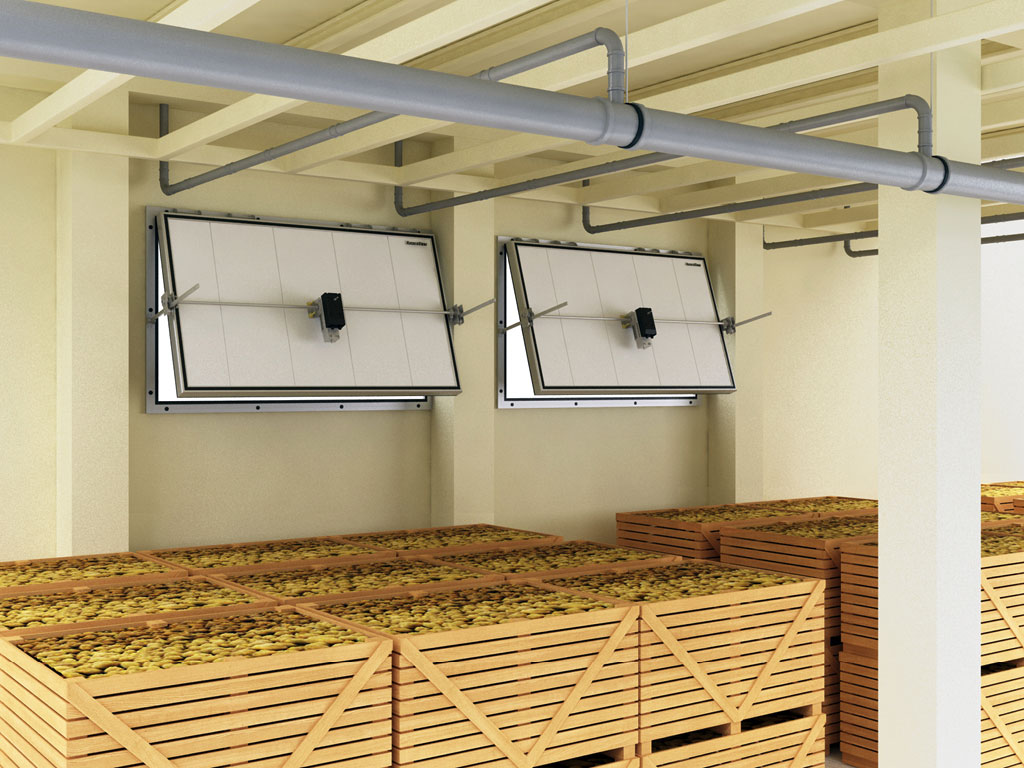

Изделие применяется для создания автоматизированной системы вентиляции больших овощехранилищ. Вентиляционный клапан позволяет сократить затраты собственника за счет использования уличного воздуха для вентиляции помещения.

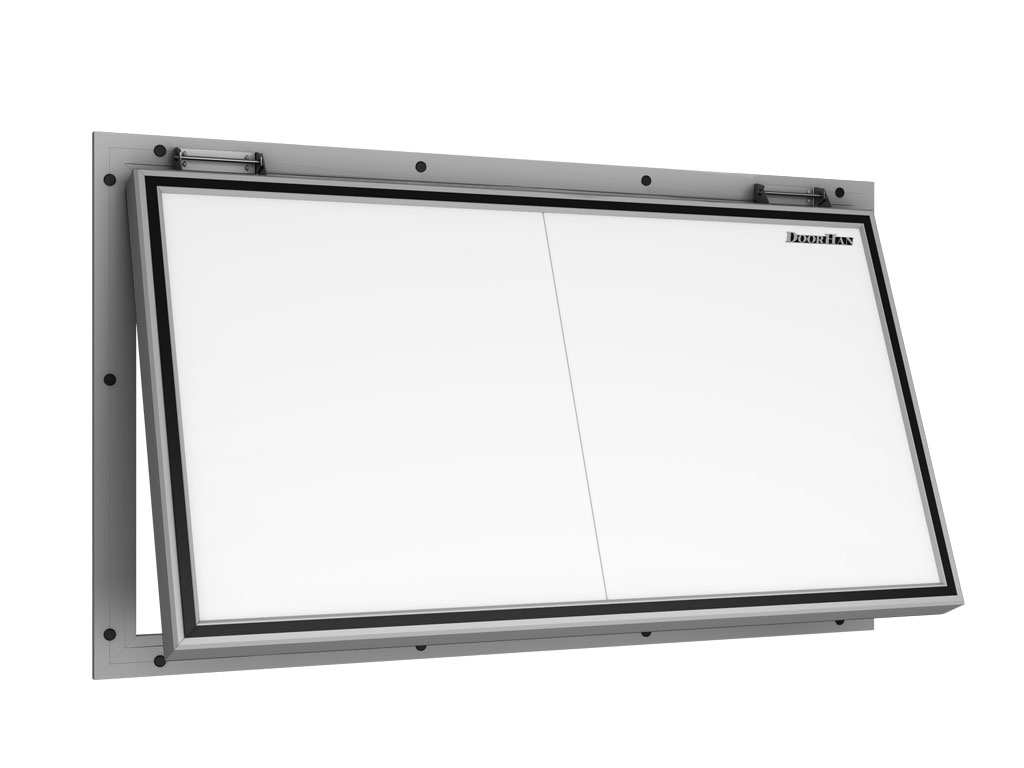

Внешний вид

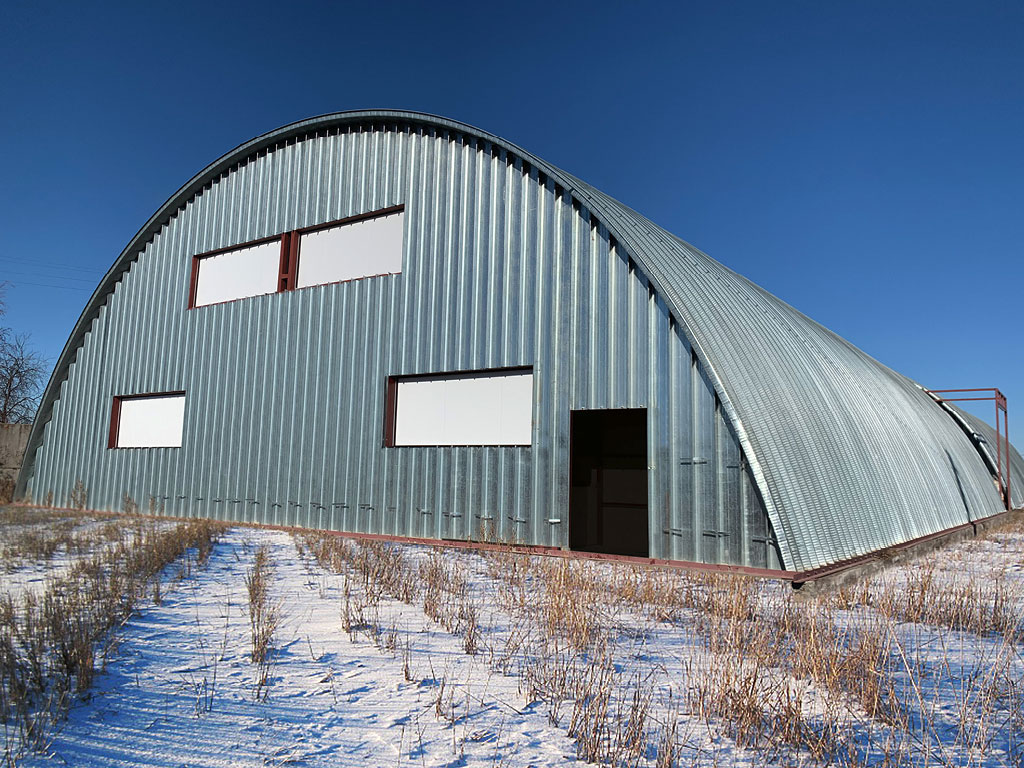

Ангар для хранения картофеля, установлено 10 клапанов размером 1 200 × 4 000 мм.
Ульяновская обл., пос. Новая Майна

Таблица размеров

Параметр	Показатель
Ширина проема, мм	1 200–4 000
Высота проема, мм	1 000–2 000
Толщина изоляции, мм	80

Преимущества вентиляционного клапана DoorHan

Эксплуатация в агрессивных средах
Алюминиевые рама и каркас полотна с порошковым напылением предназначены для работы в условиях агрессивных сред.
Надежность

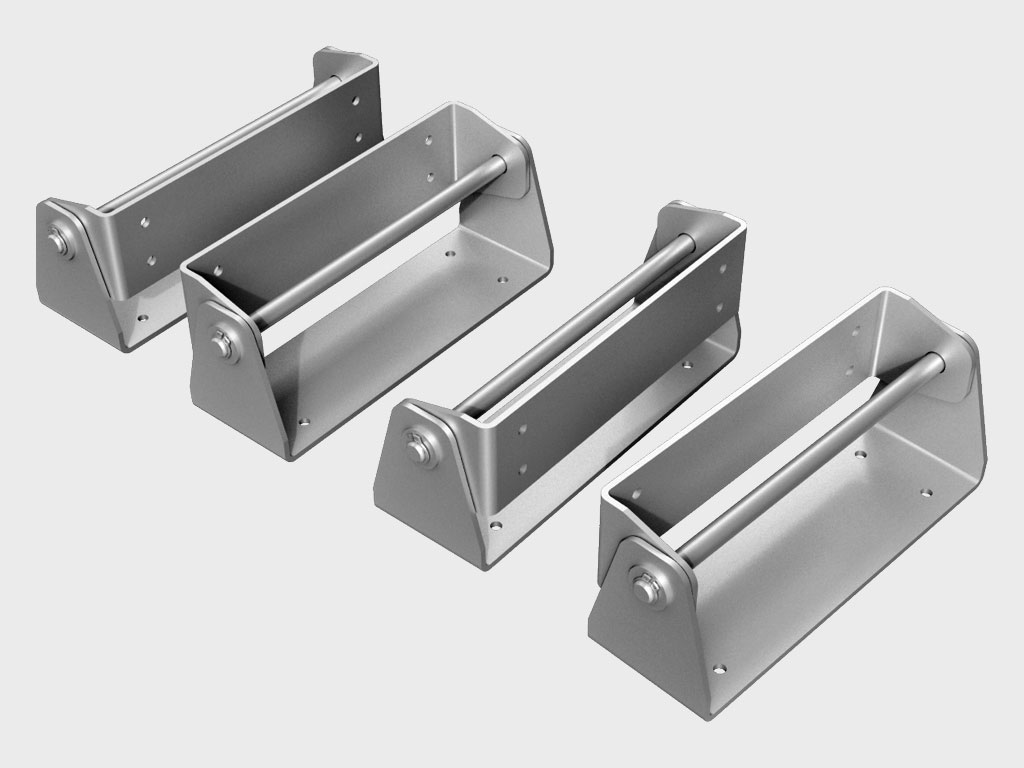

Стальные петли имеют увеличенный ресурс использования.
Обогреваемый контур
Обогрев рамы предотвращает примерзание уплотнителя и исключает обмерзание проема в зимний период.
Ремонтопригодность
Высокая ремонтопригодность: возможность замены любого вышедшего из строя элемента, включая отдельные панели полотна.
Противопожарные свойства
Использование промышленных PIR-панелей с классом горючести Г1 (шириной 1 150 мм) наделяет клапан высокими противопожарными свойствами.

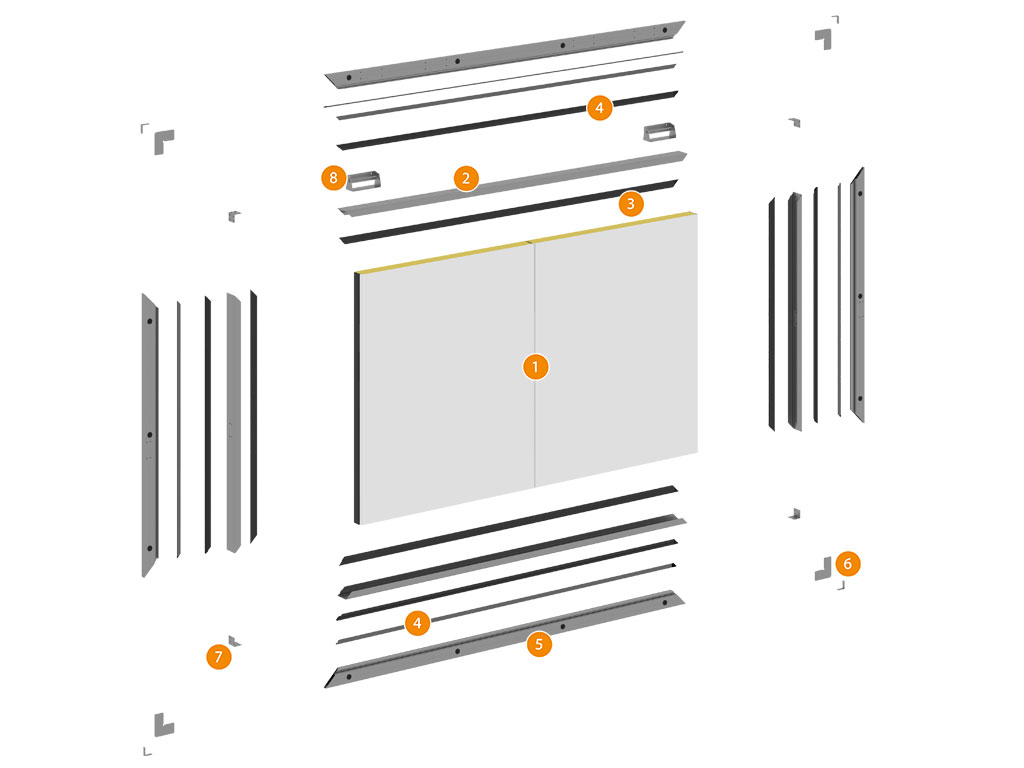

Конструкция

1. Сэндвич-панели толщиной 80 мм;
2. Алюминиевая окантовка полотна;
3. Система уплотнителей;
4. Крышка декоративная;
5. Алюминиевая рама;
6. Сухарные соединения для сборки рамы;
7. Заглушки декоративные;
8. Петли.

Технические характеристики вентиляционного клапана

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Коррозионная стойкость	Высокая
Толщина, мм	80

Новинки

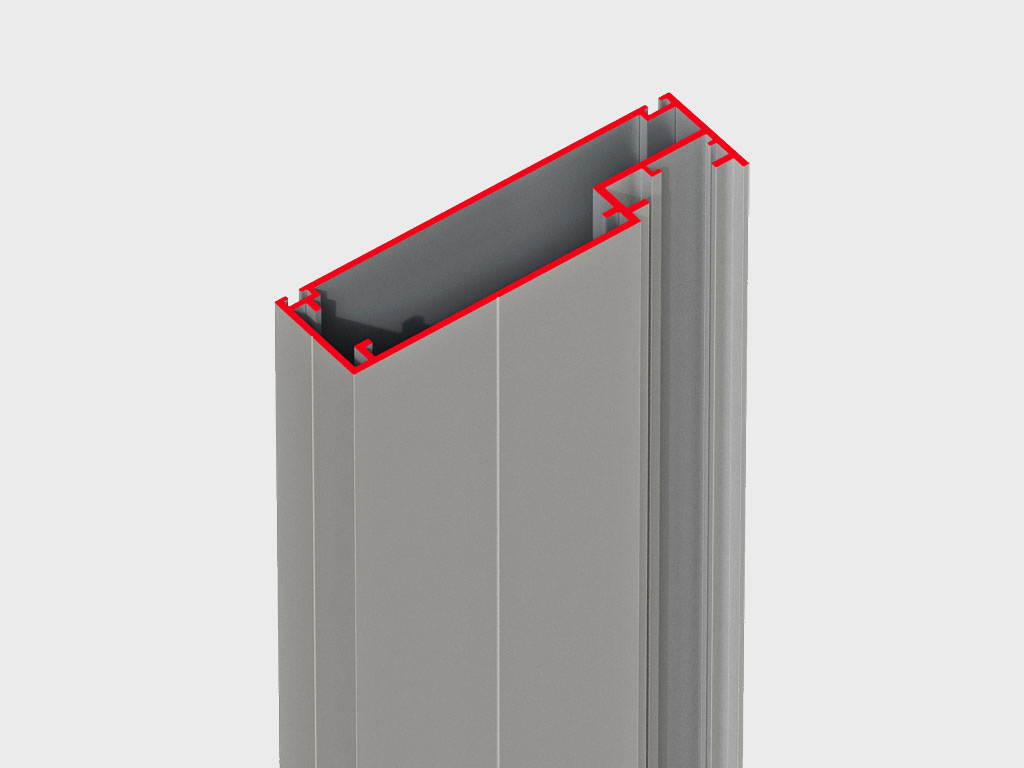

Легкая и устойчивая к коррозии алюминиевая рама.

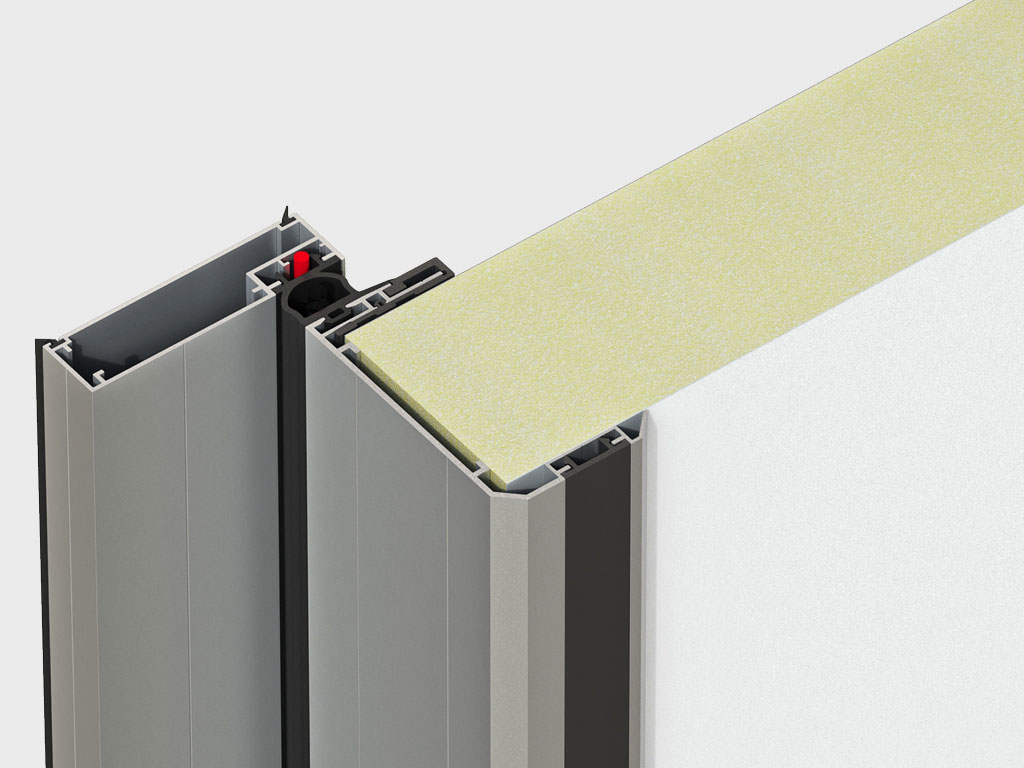

Скрытые кабель-каналы для установки ПЭНа обогрева.

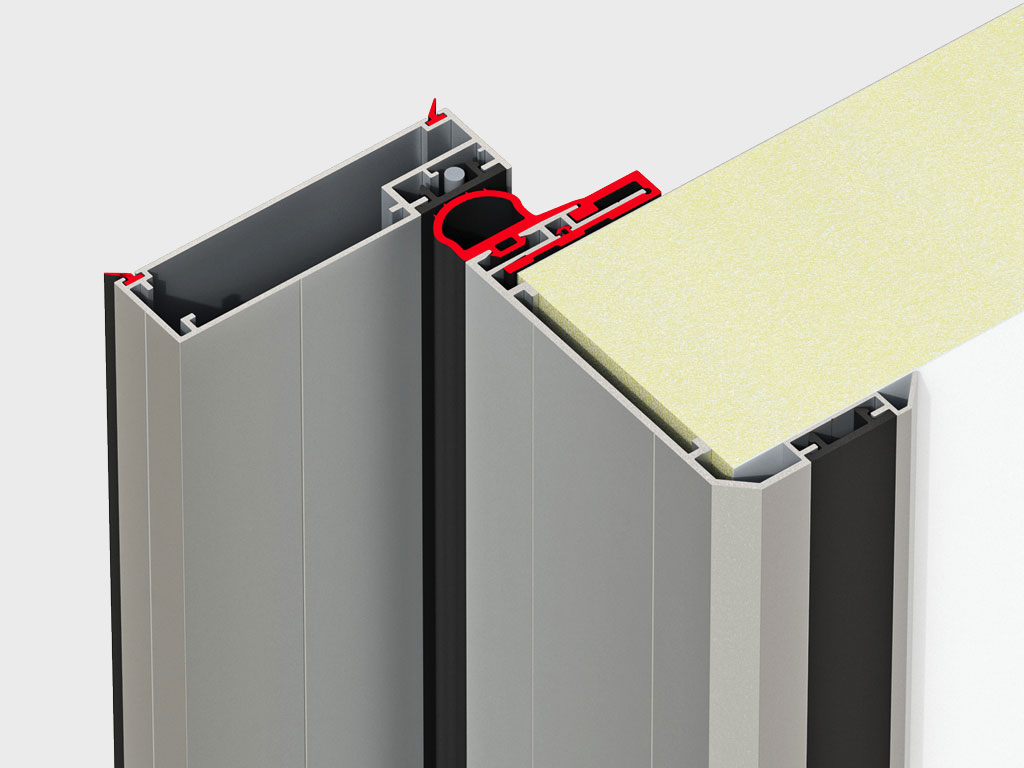

Система уплотнителей, обеспечивающая надежную герметизацию проема.

Условия эксплуатации продукции

Для обеспечения надежной и бесперебойной работы клапана рекомендуется регулярно проводить его технический осмотр и обслуживание.
Не подвергайте клапан ударам и не препятствуйте его свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания клапана в проеме отсутствовали посторонние предметы.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности изделия «Клапан вентиляционный для овощехранилищ серии VV», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Документация

Поверхность сэндвич-панели

Гладкая

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)
Базовая комплектация вентиляционного клапана DoorHan

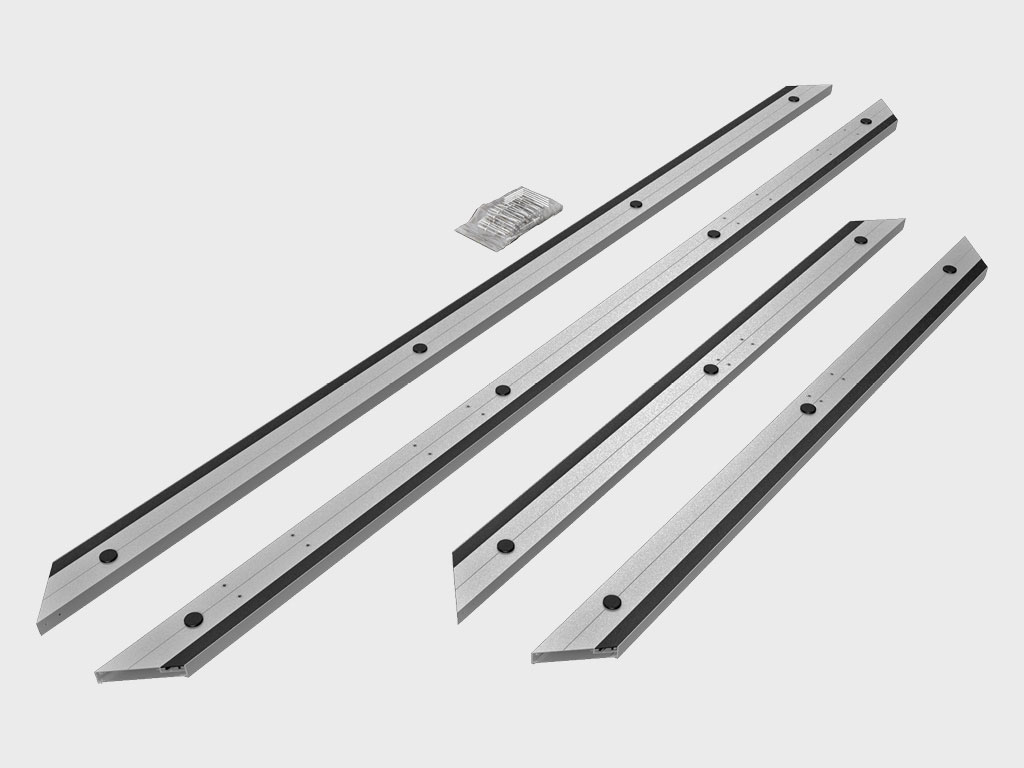

Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.

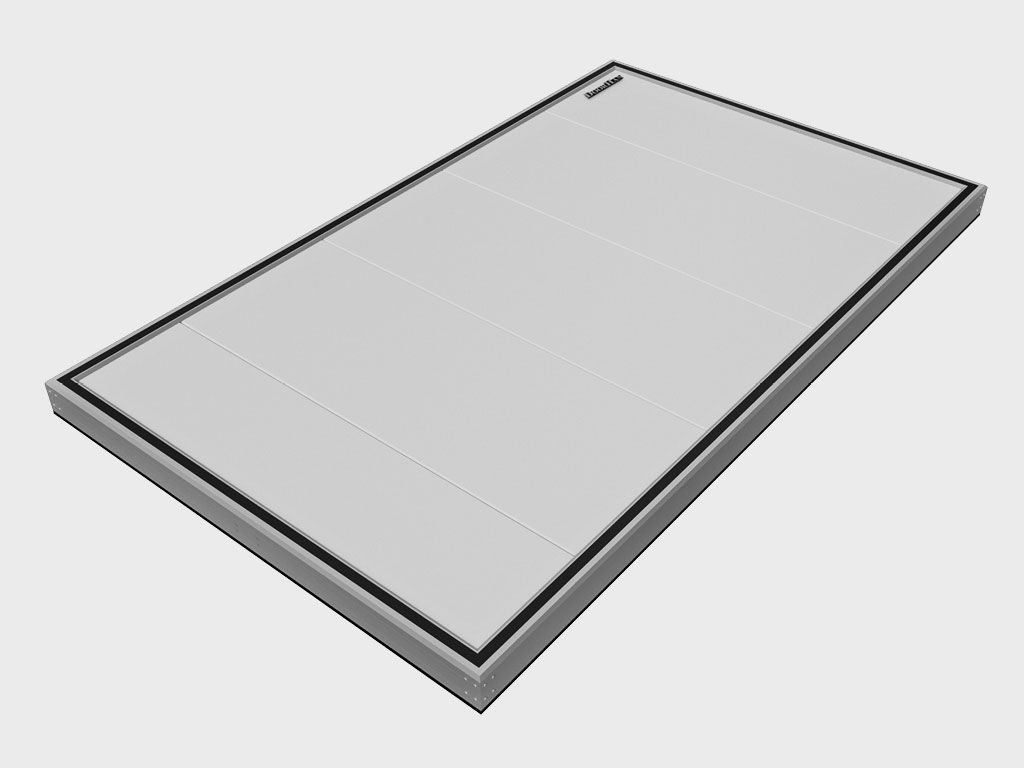

Полотно вентиляционного клапана.

Комплект петель.

Дополнительная комплектация

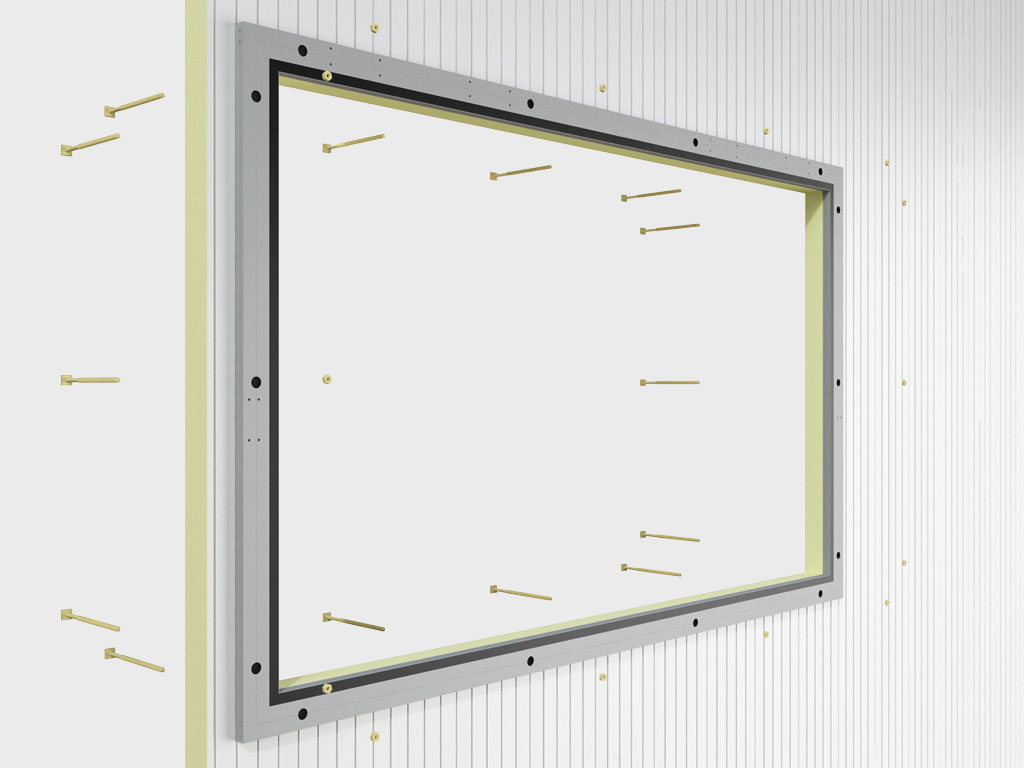

Рама проема внутренняя.

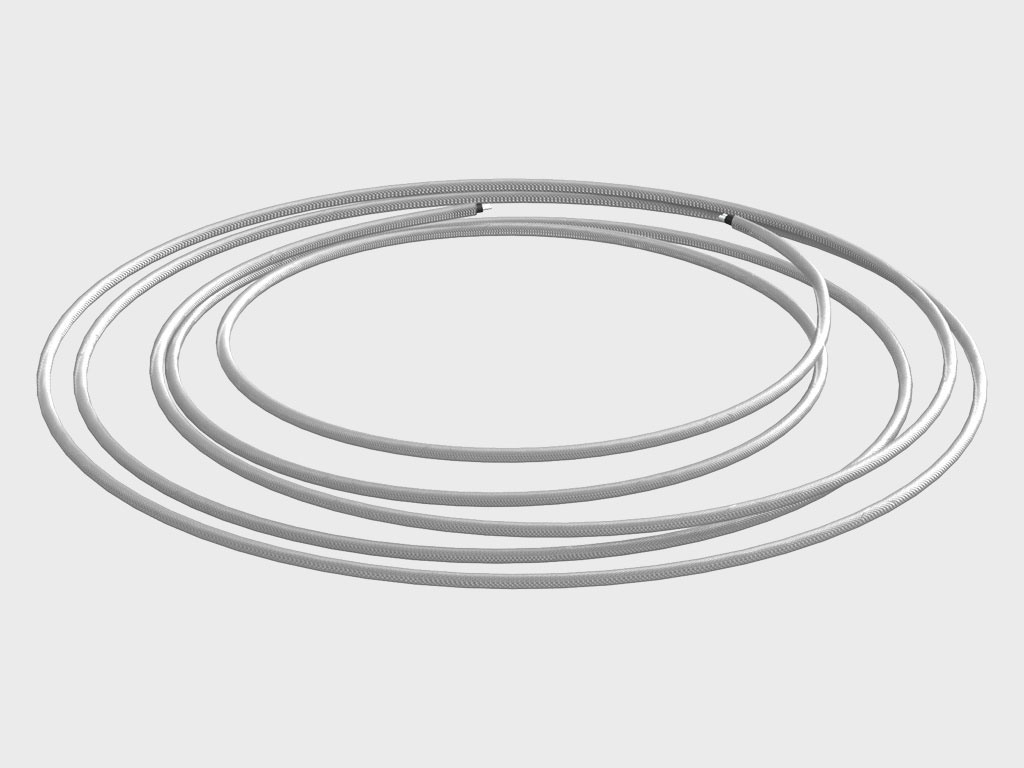

Обогрев периметра рамы для обеспечения работы при низких температурах.
Монтаж вентиляционного клапана DoorHan

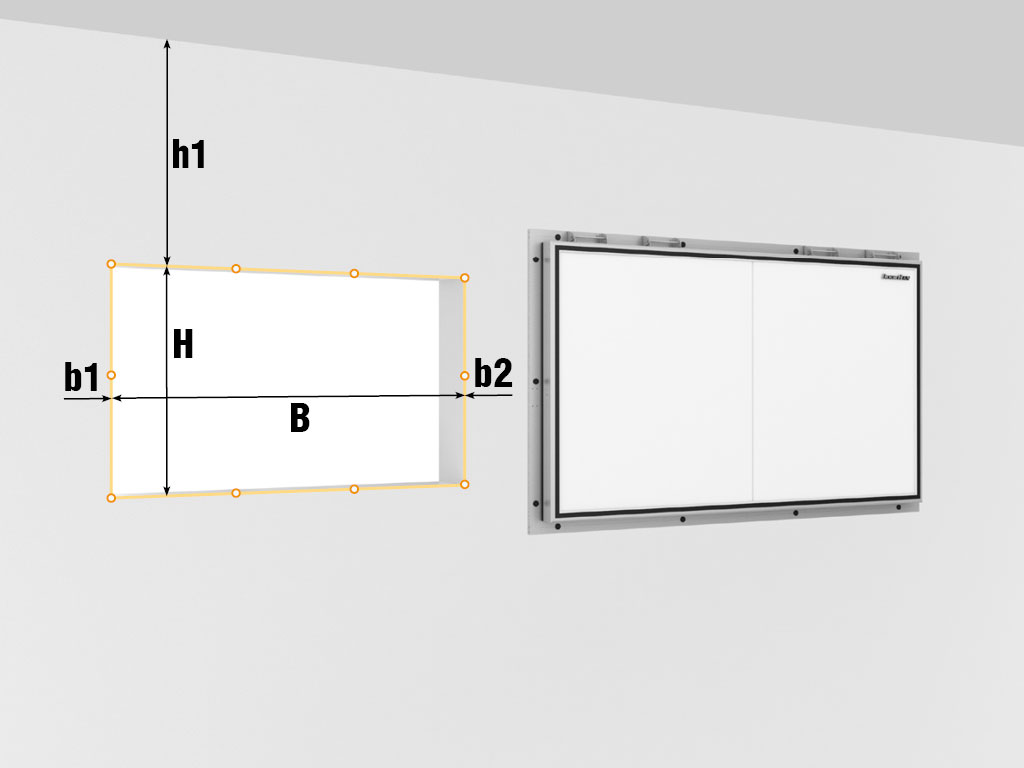

Подготовка проема для монтажа дверей

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема.
B – ширина проема.
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

Способы монтажа вентиляционного клапана

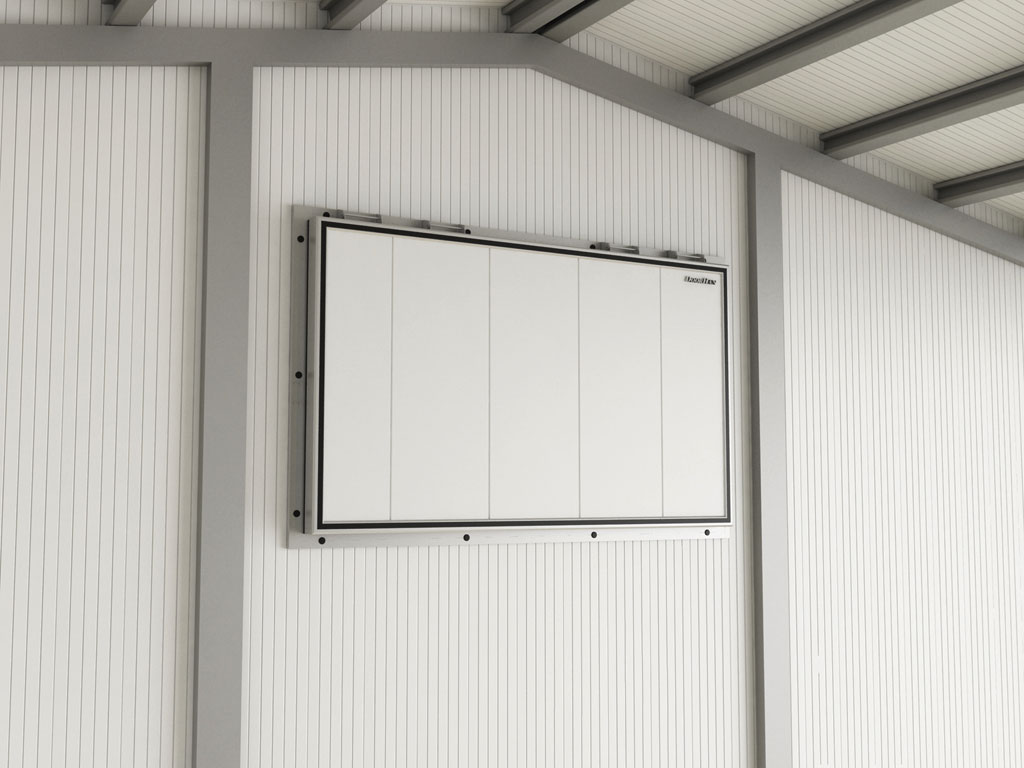

Накладной монтаж внутри помещения.

Стандартные конструктивные решения

Монтаж без автоматики (под будущую установку привода).
