Скоростные рулонные ворота серии SPEEDROLL 2ST
Скоростные рулонные ворота серии SPEEDROLL 2ST (PUSH-PULL) могут применяться в помещениях с повышенной ветровой нагрузкой, а также предназначены для установки на внутренние и наружные проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.

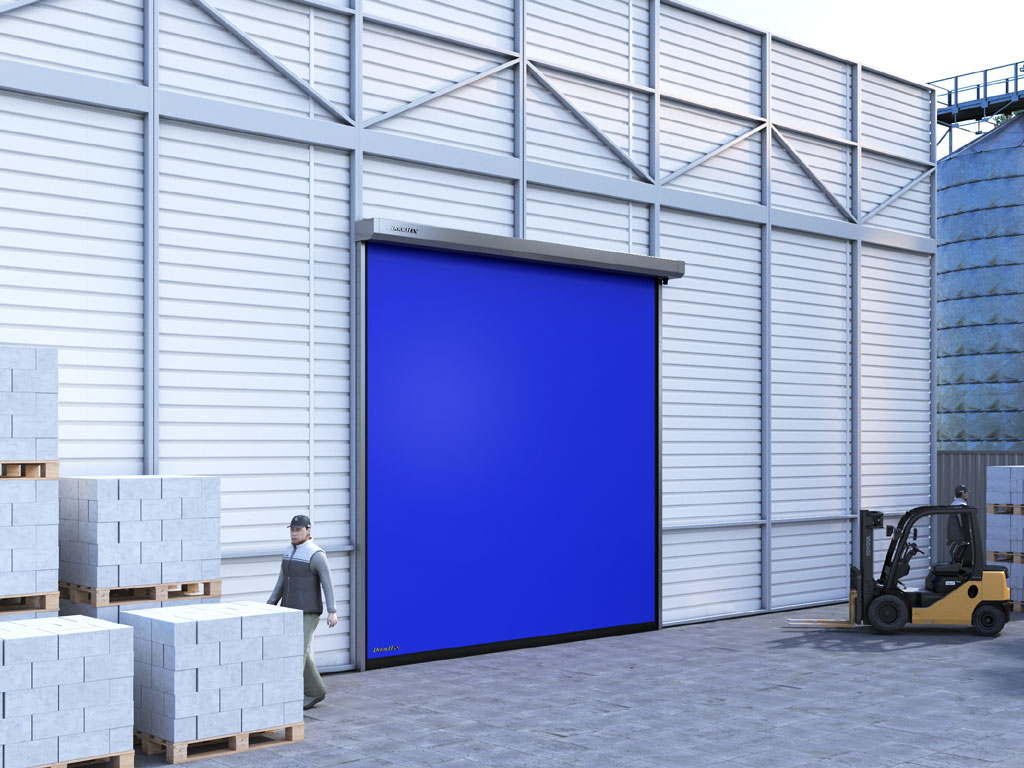

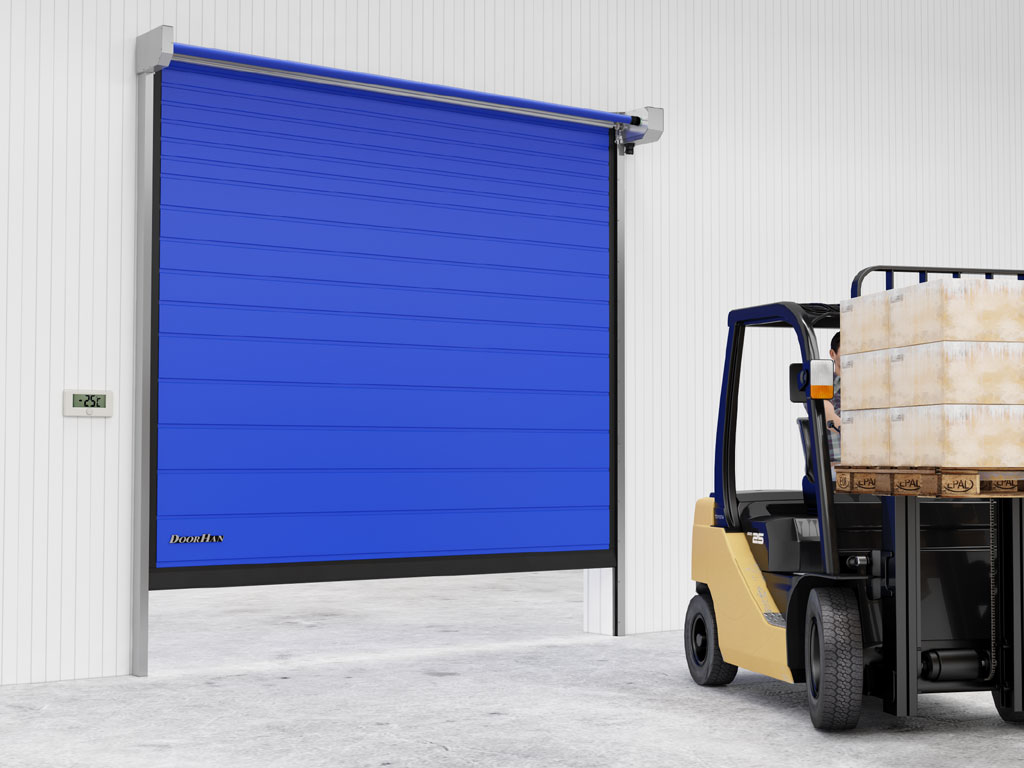

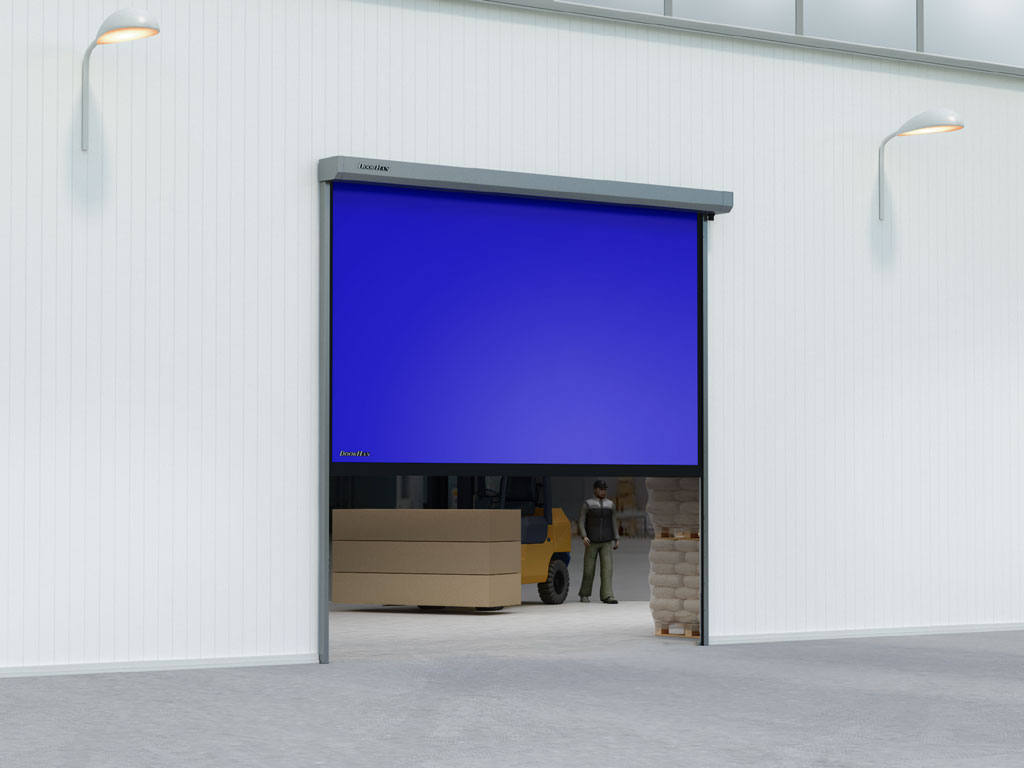

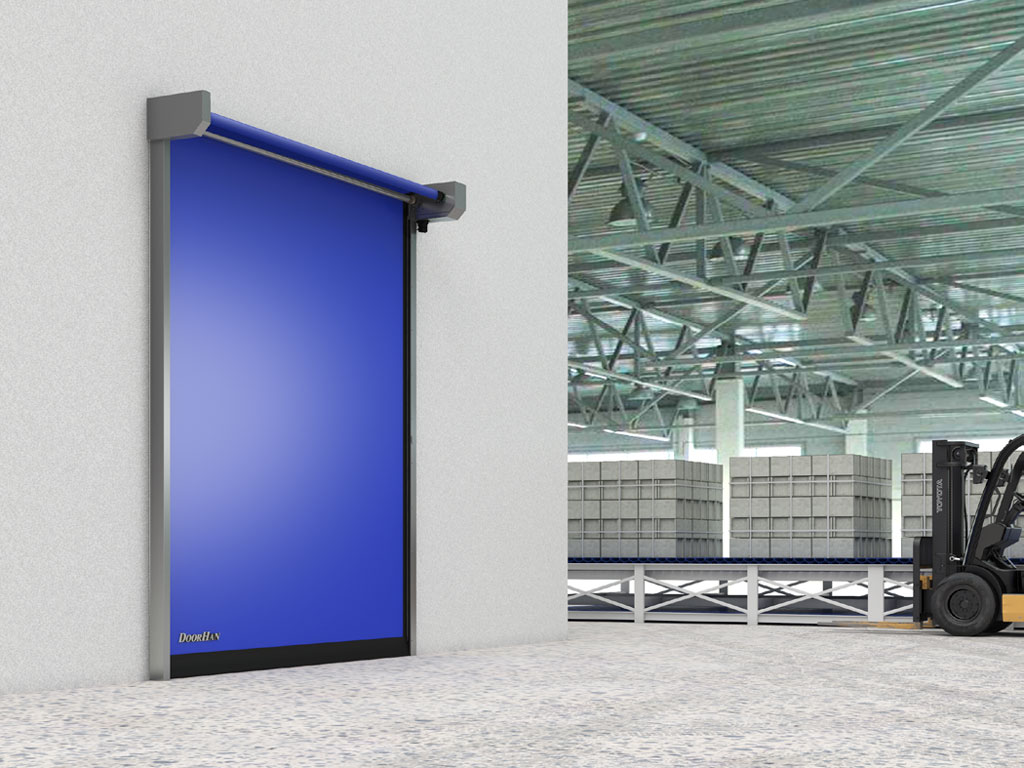

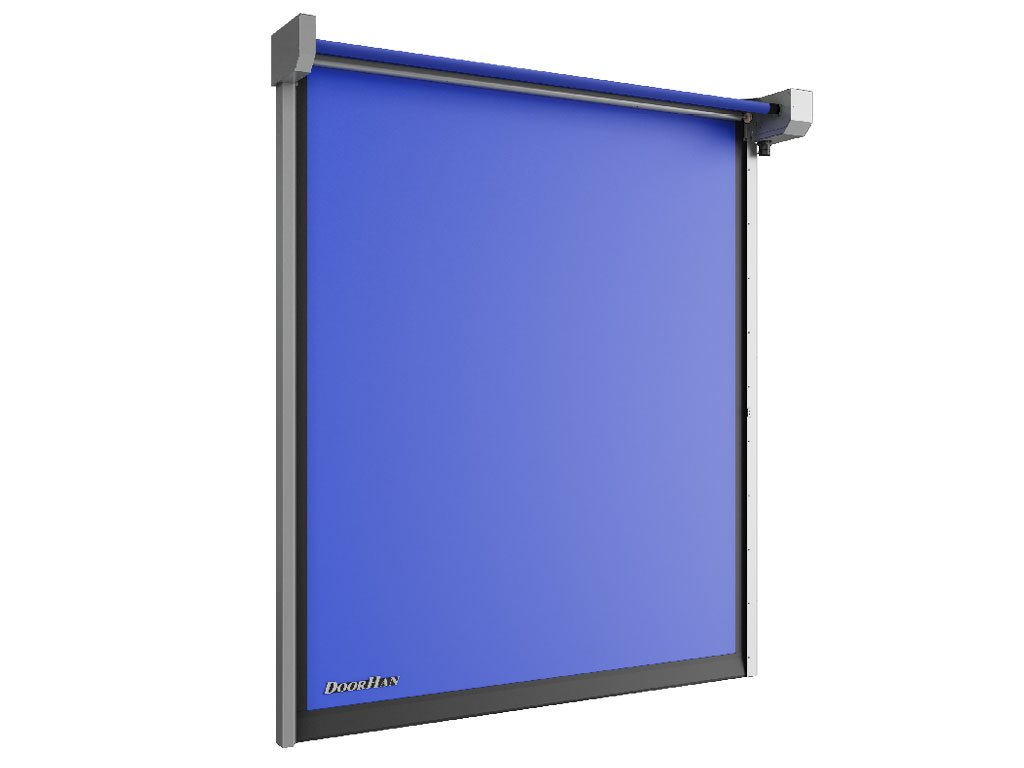

Внешний вид
Таблица размеров
Параметр Показатель Ширина проема, мм 2 000–5 000 Высота проема, мм 2 000–5 000 Притолока, мм От 570 Пристенки, мм От 525/570 (сторона без привода/сторона с приводом) Преимущества скоростных рулонных ворот DoorHan

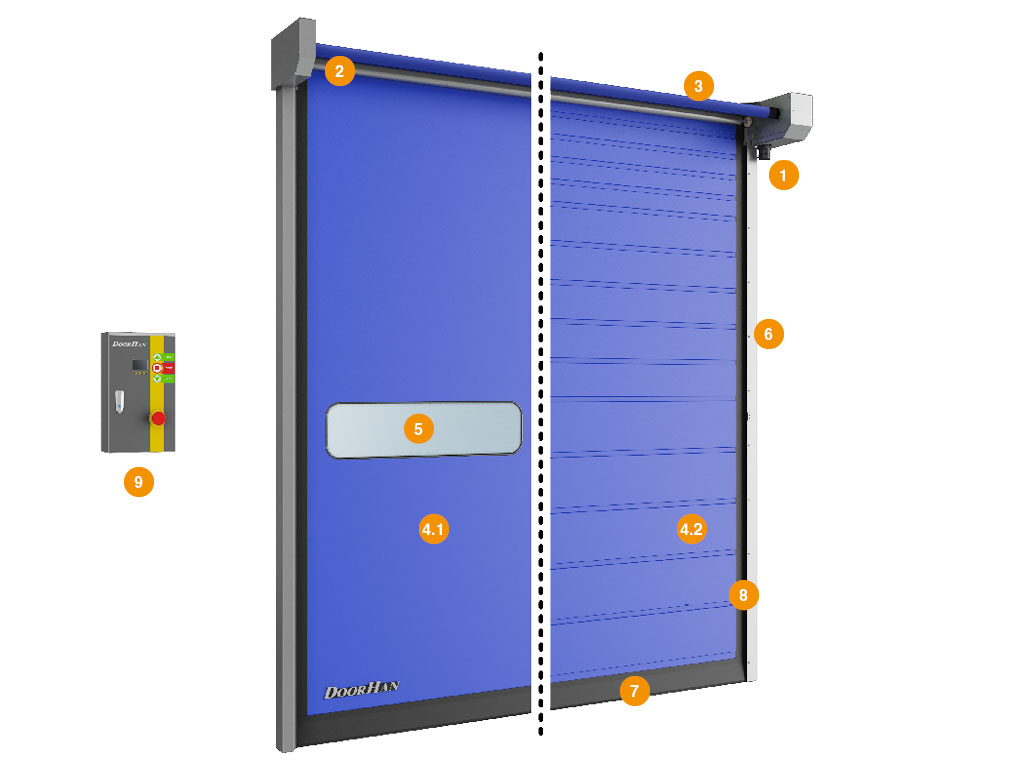

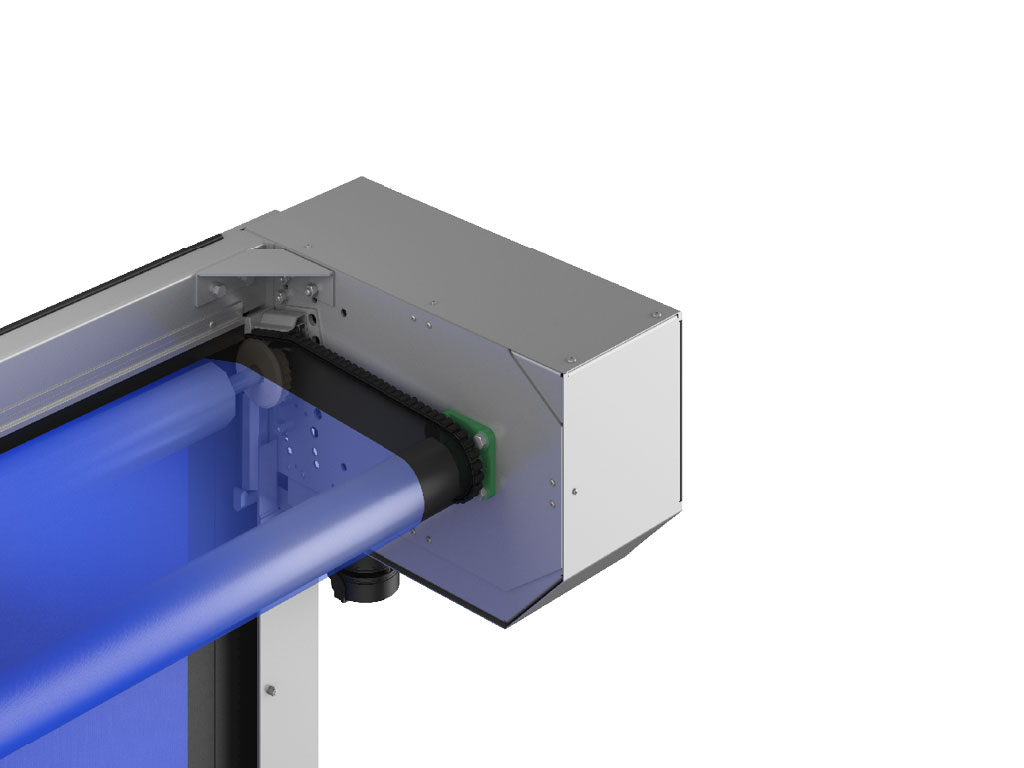

Конструкция

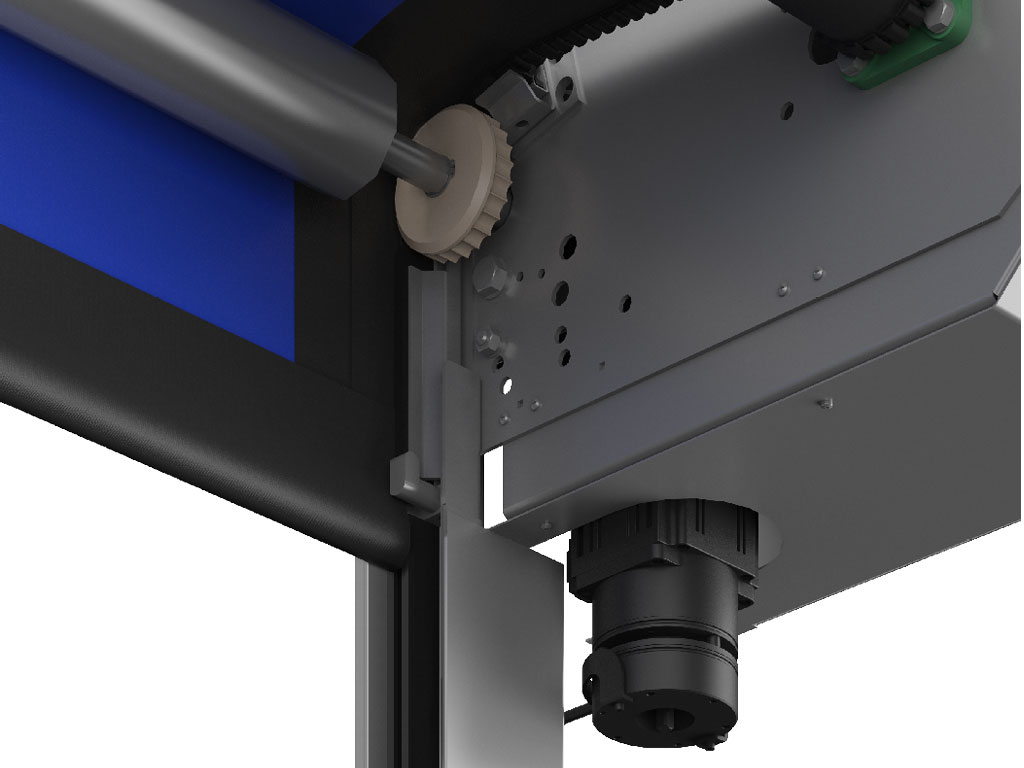

1. Электрический привод;
2. Вал привода;
3. Вал намотки полотна;
4.1. Полотно ворот (однослойное);

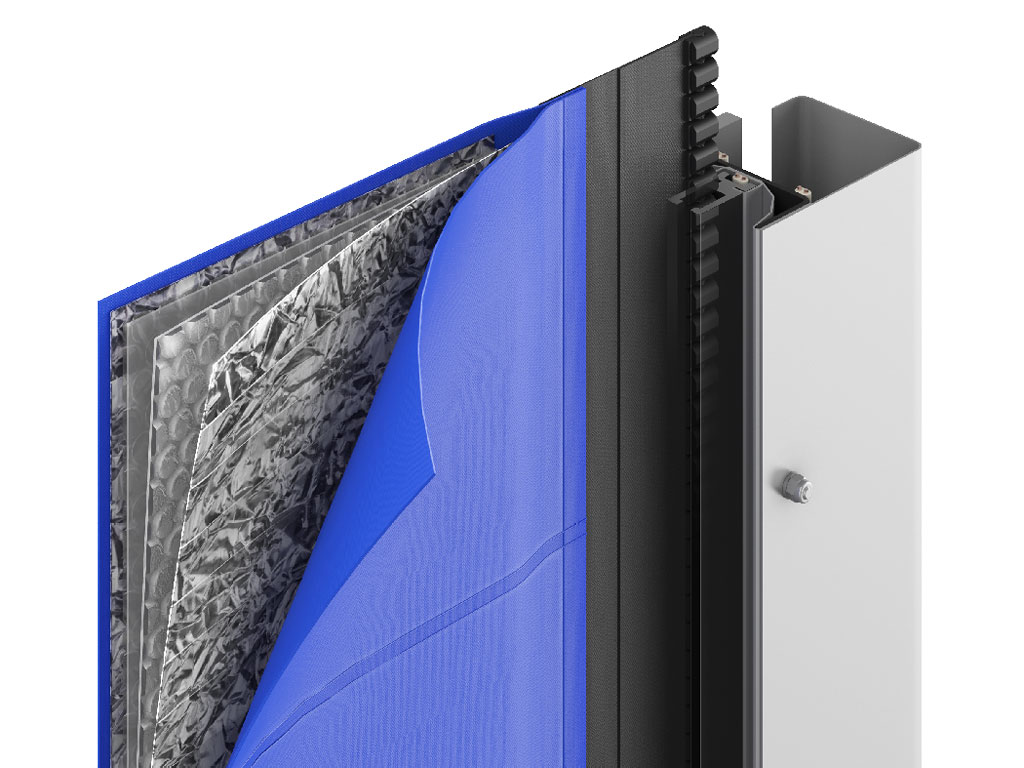

4.2. Полотно ворот (утепленное);
5. Вставка прозрачная (окно/панель — для однослойного полотна);

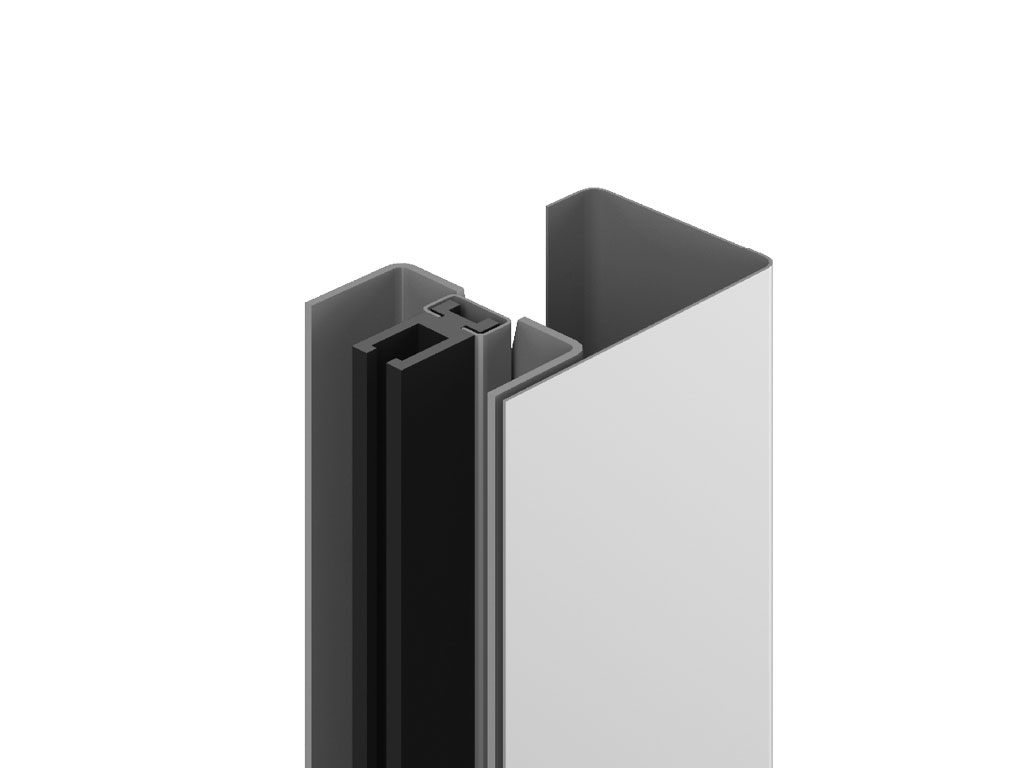

6. Стойка с направляющей для движения полотна;

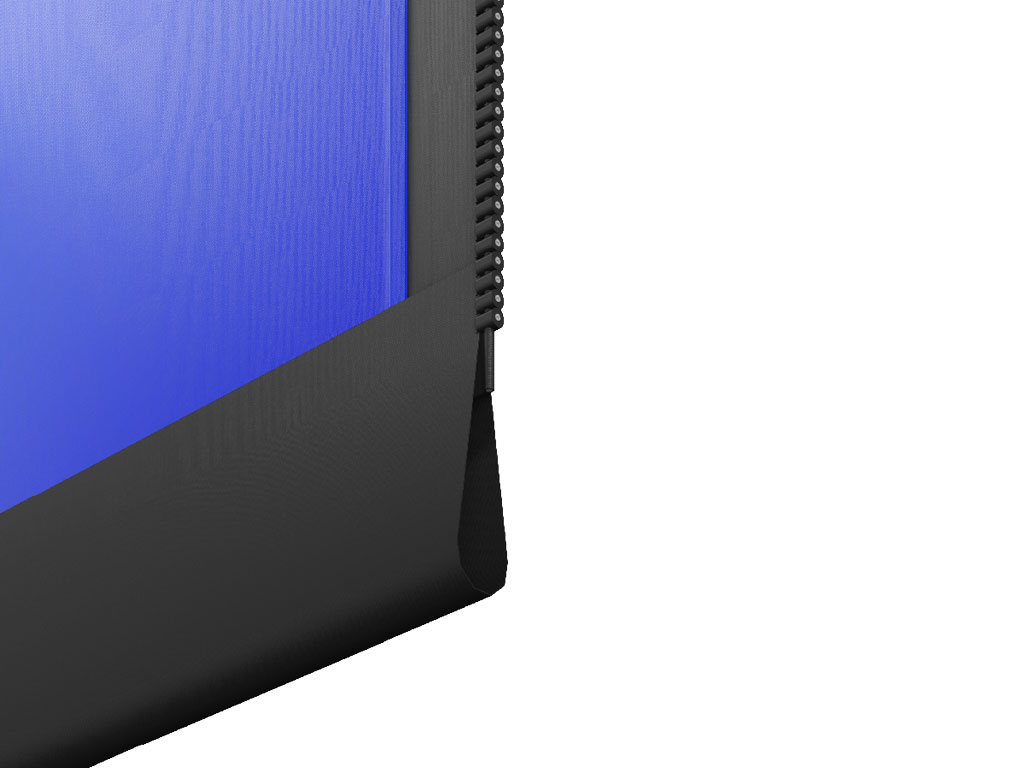

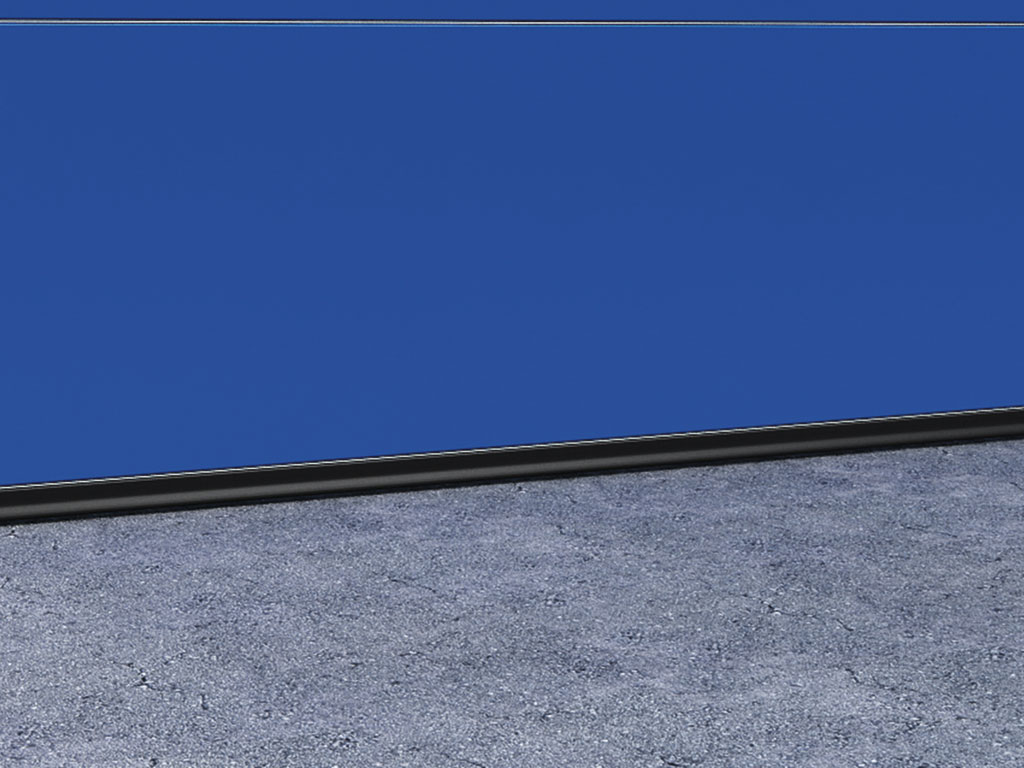

7. Нижняя кромка полотна;

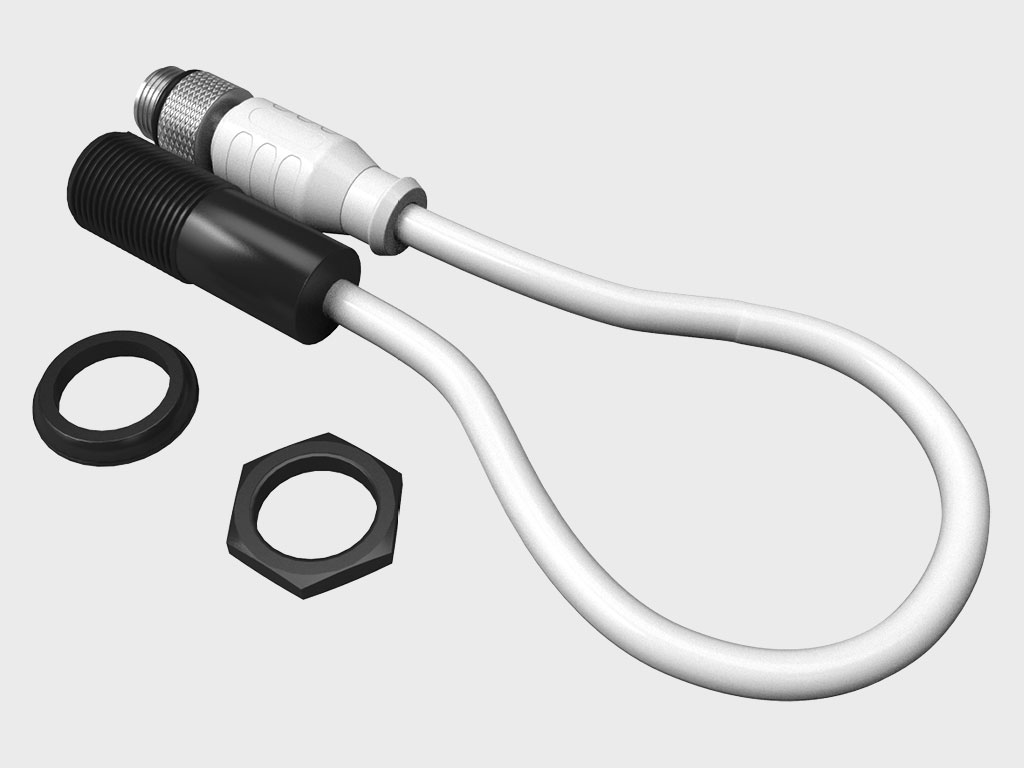

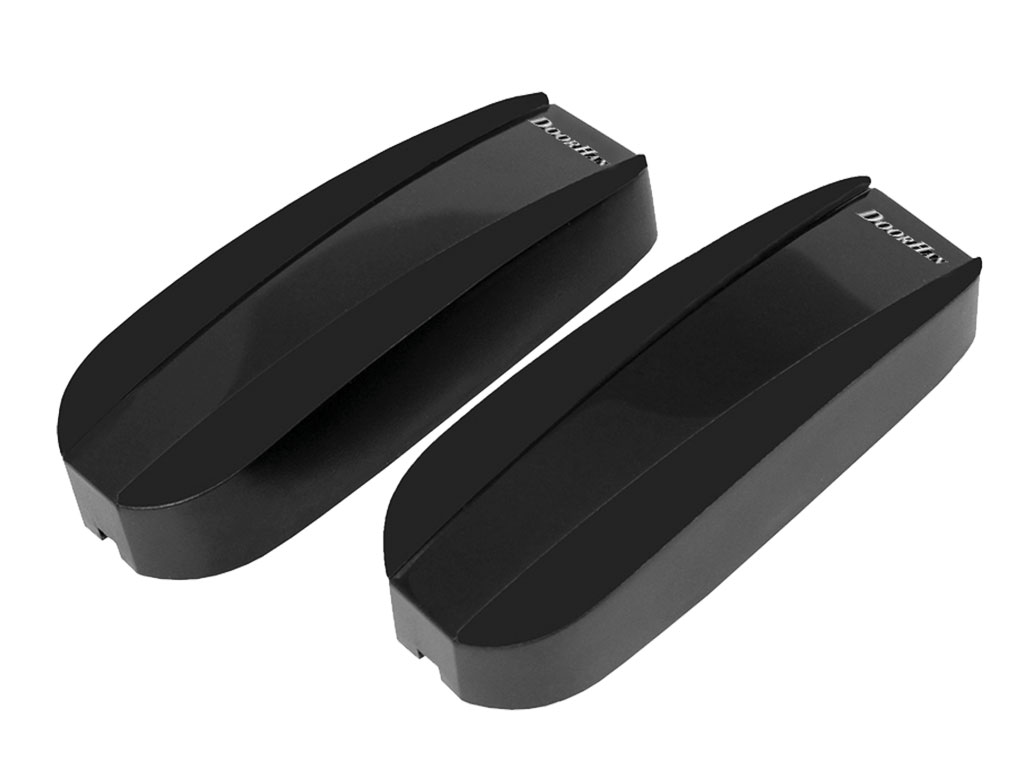

8. Фотоэлемент;
9. Блок управления.Технические характеристики скоростных рулонных ворот
Параметр Значение Примечание Ветровая нагрузка, км/ч До 140 Для ворот 3 000 × 3 000 мм Ветровая нагрузка, км/ч До 120 Для ворот 4 000 × 4 000 мм Ветровая нагрузка, км/ч До 100 Для ворот 5 000 × 5 000 мм Скорость открывания, м/с До 2,5 Скорость закрывания, м/с До 2,5 Диапазон рабочих температур, °С -30…+50 При использовании системы обогрева стоек и привода. При эксплуатации в температурном режиме -16…-30 °С в конструкцию ворот невозможно установить прозрачные секции (окно/панель) и выбрать опцию «Профиль безопасности» Мощность, Вт 1 500 Класс защиты IP IP54 Концевые положения отслеживаются энкодером Напряжение питания, В 220 В / 50 Гц Однофазное Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 Новинки

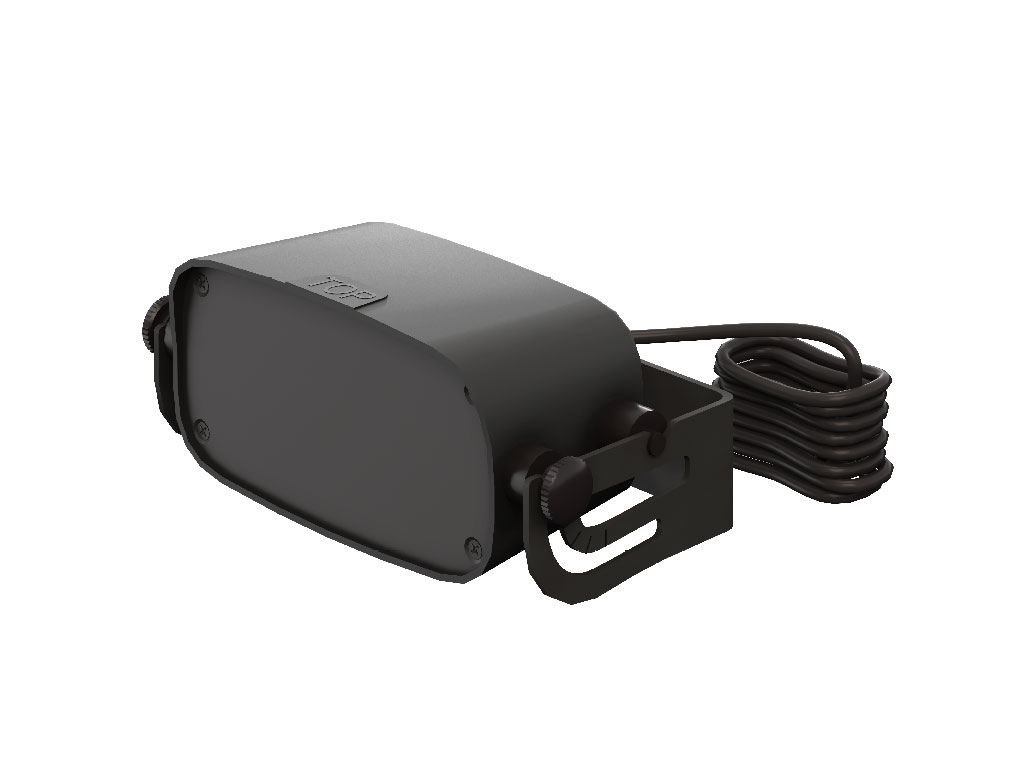

Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

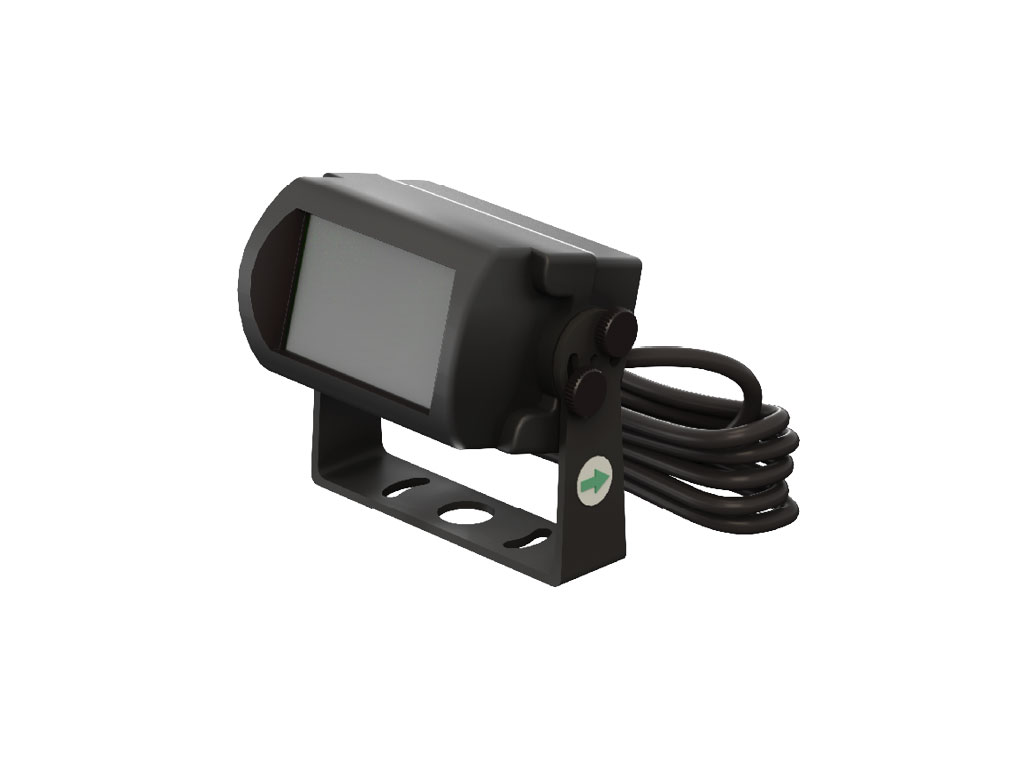

Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.
Условия эксплуатации продукции
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом. Она не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п. После удара по полотну оно автоматически заправляется обратно в направляющие в последующем цикле закрывания.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
Документация
Чертежи

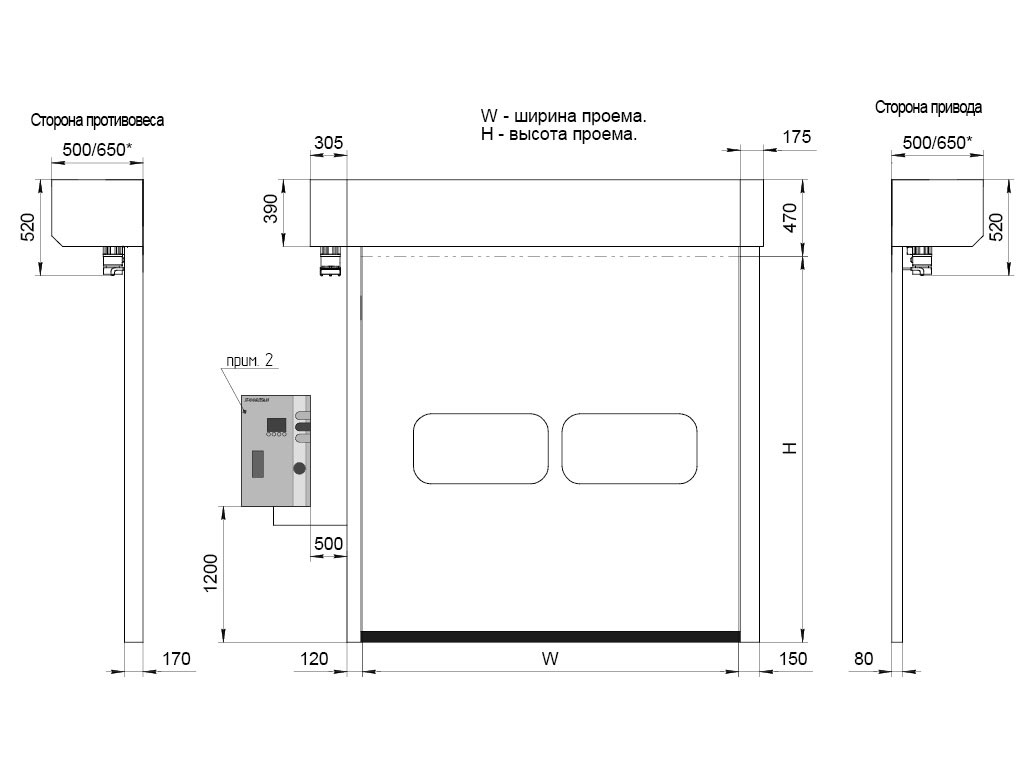

Скоростные рулонные ворота SPEEDROLL 2ST (PUSH-PULL);
Схема установки скоростных рулонных ворот SPEEDROLL 2ST (PUSH-PULL).Паспорта и сертификаты
Сертификат соответствия (скоростные ворота);
Паспорт на скоростные рулонные ворота;
Сертификат соответствия (блоки управления).Инструкции
Скоростные рулонные ворота серии SPEEDROLL 2ST (PUSH-PULL);
Блок управления DOORHAN SERVO;
Сервисная книжка скоростных рулонных ворот. -
-
Цвета каркаса
Цвета полотна
-
Базовая комплектация скоростных рулонных ворот

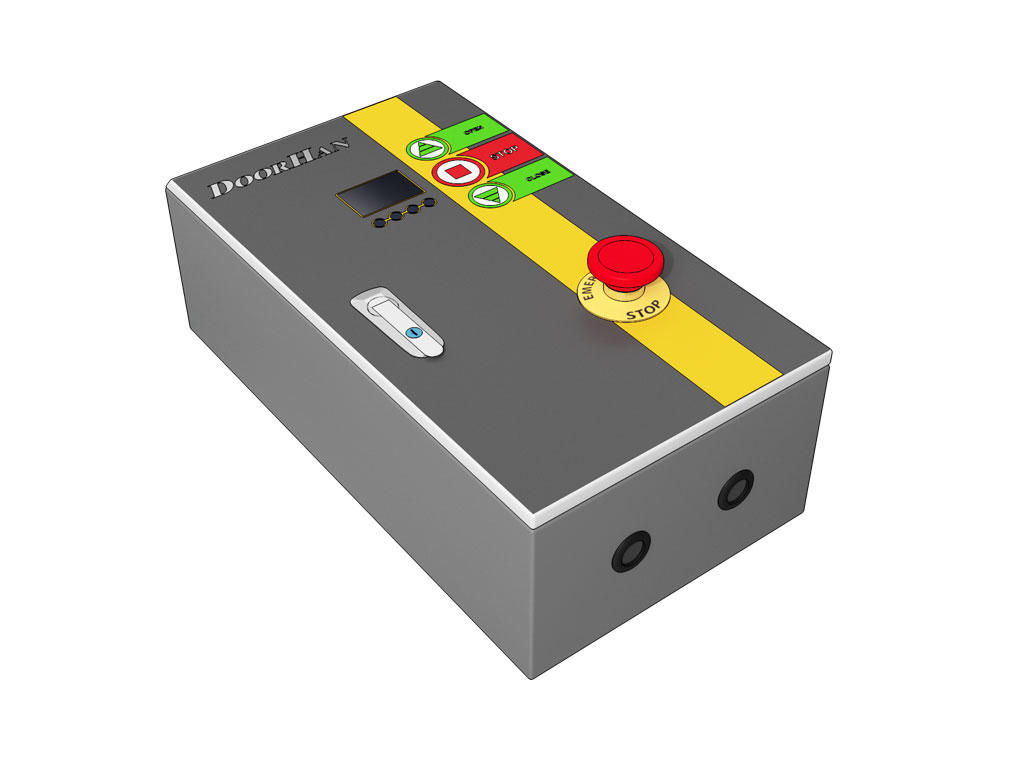

Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты – IP54.Дополнительная комплектация

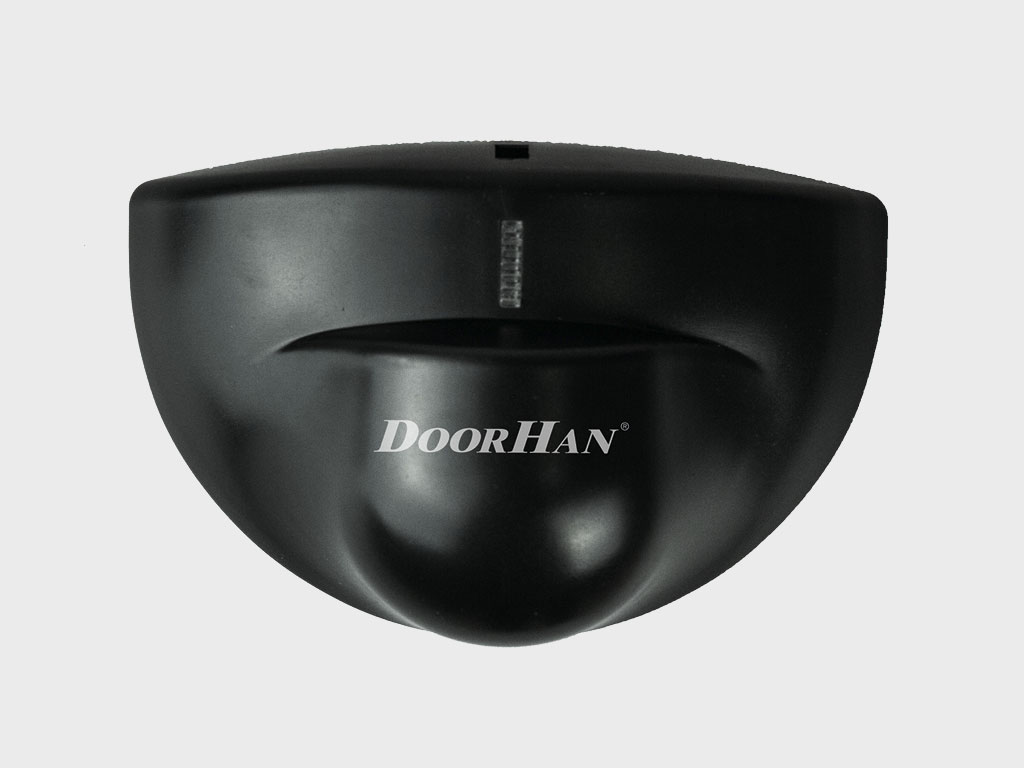

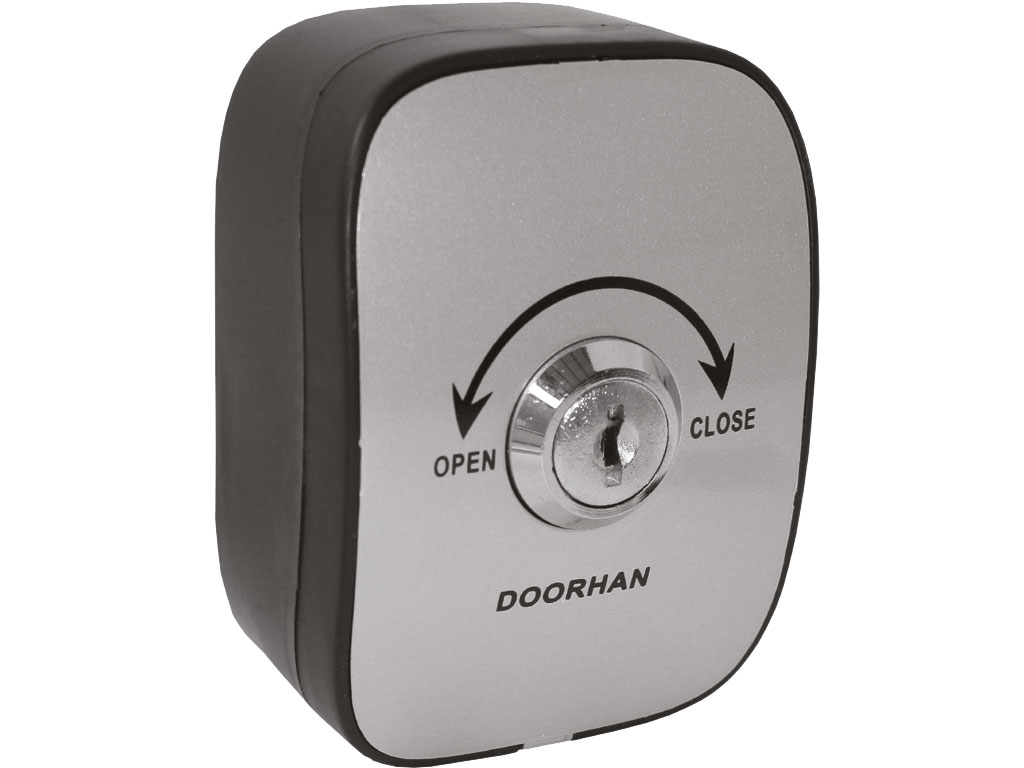

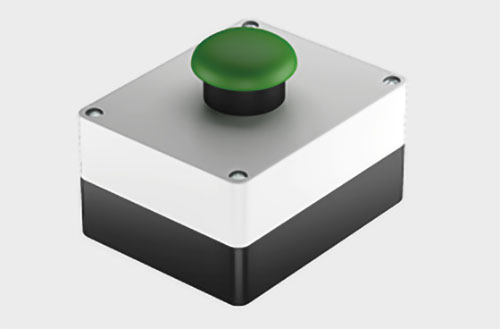

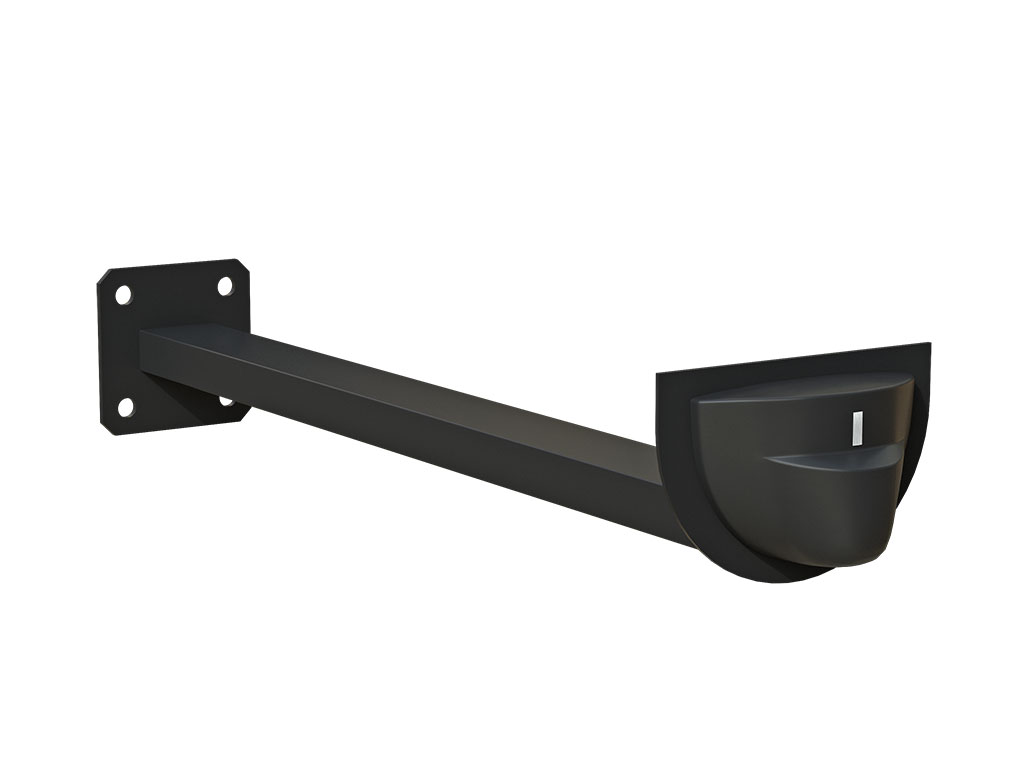

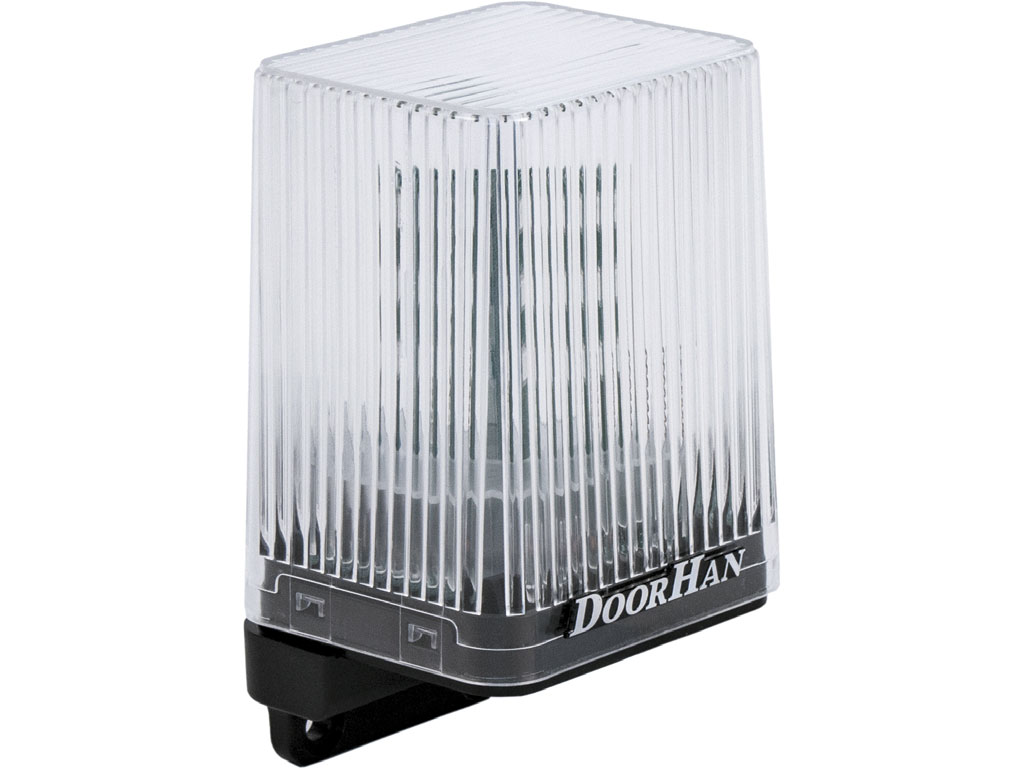

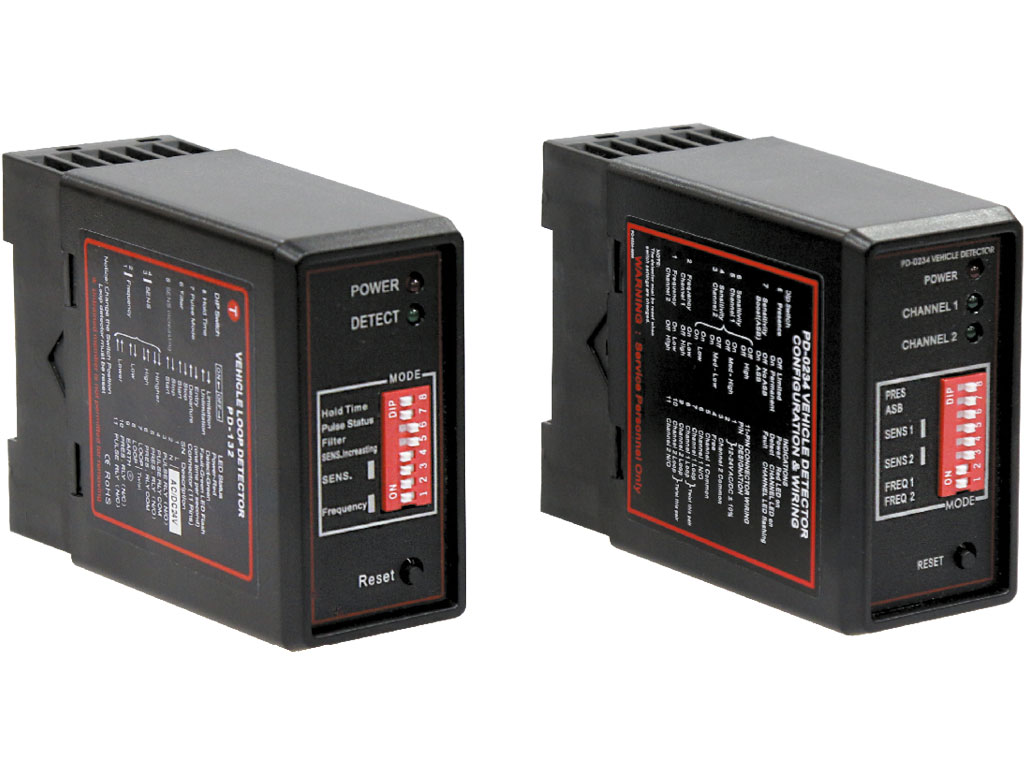

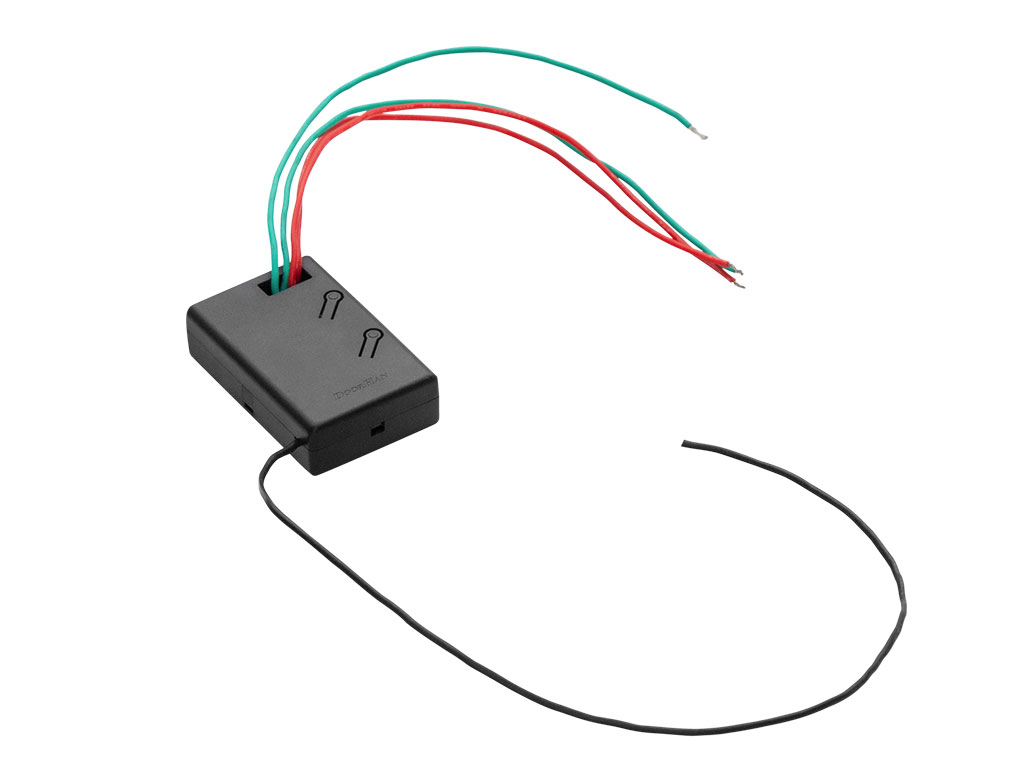

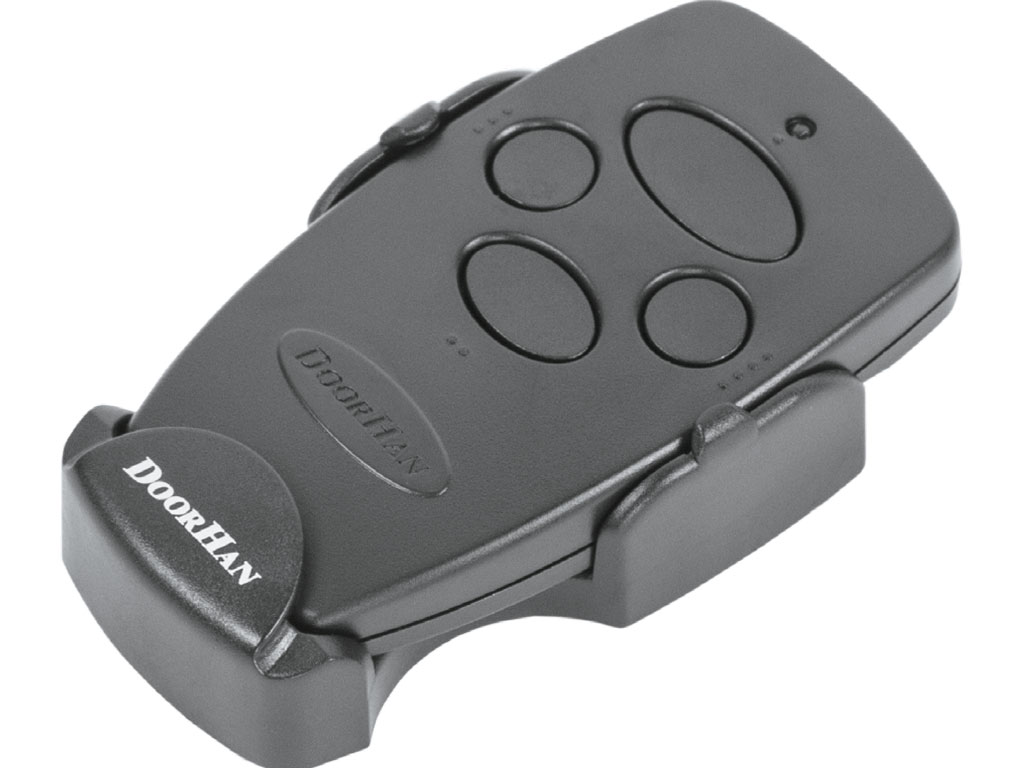

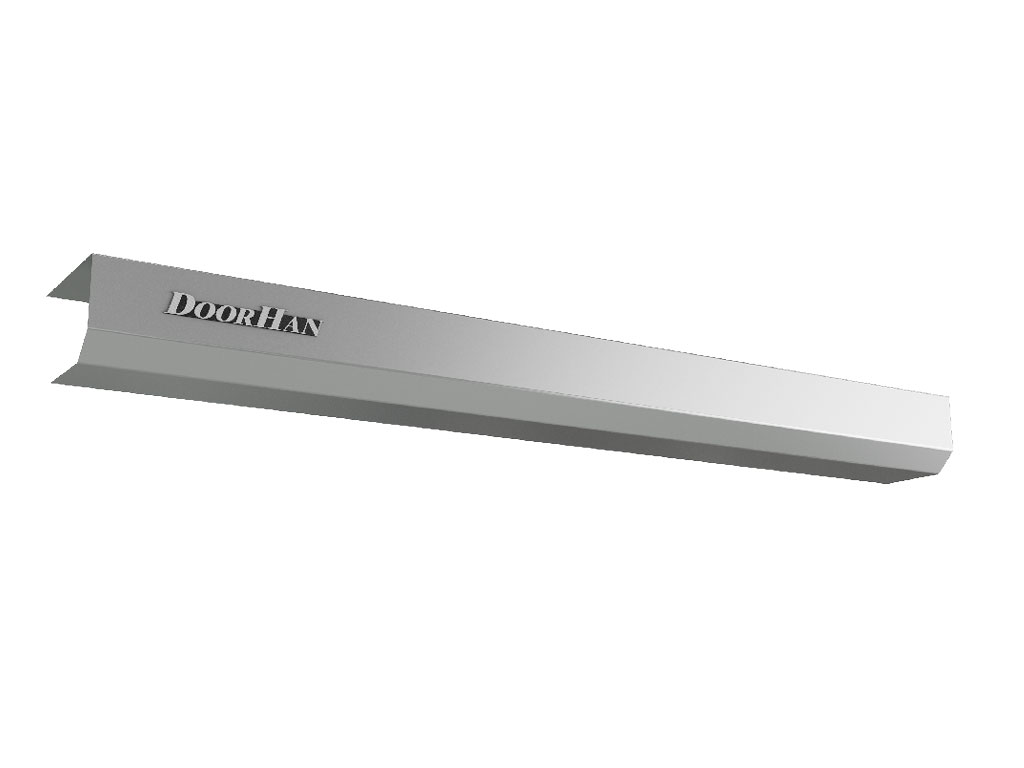

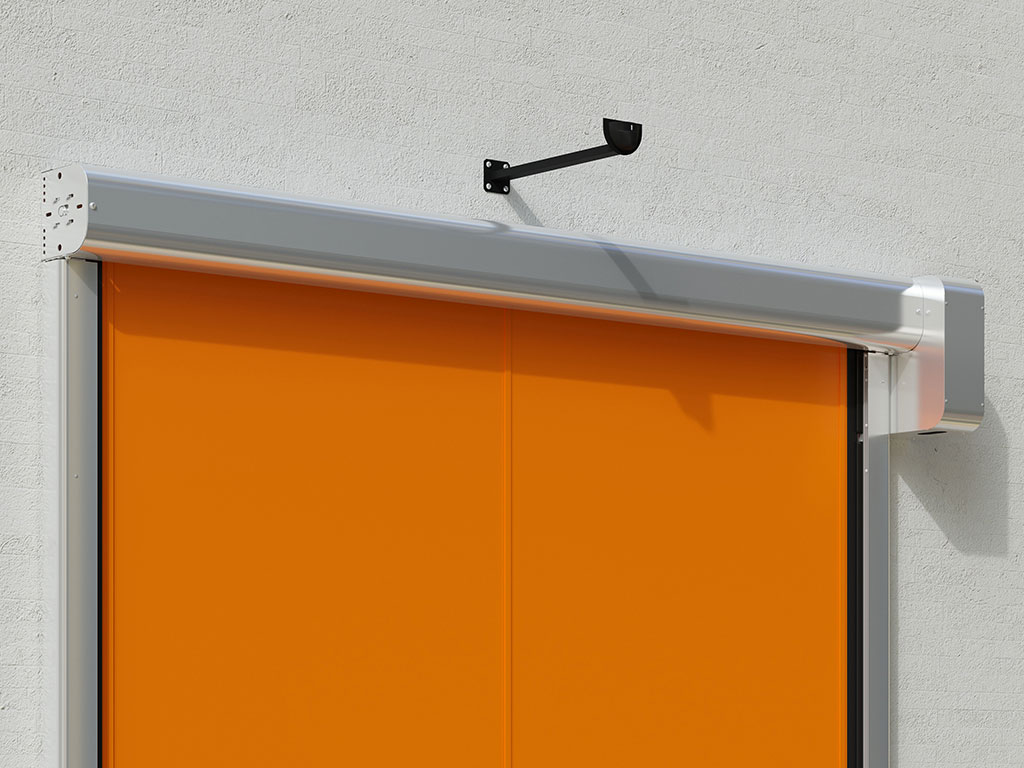

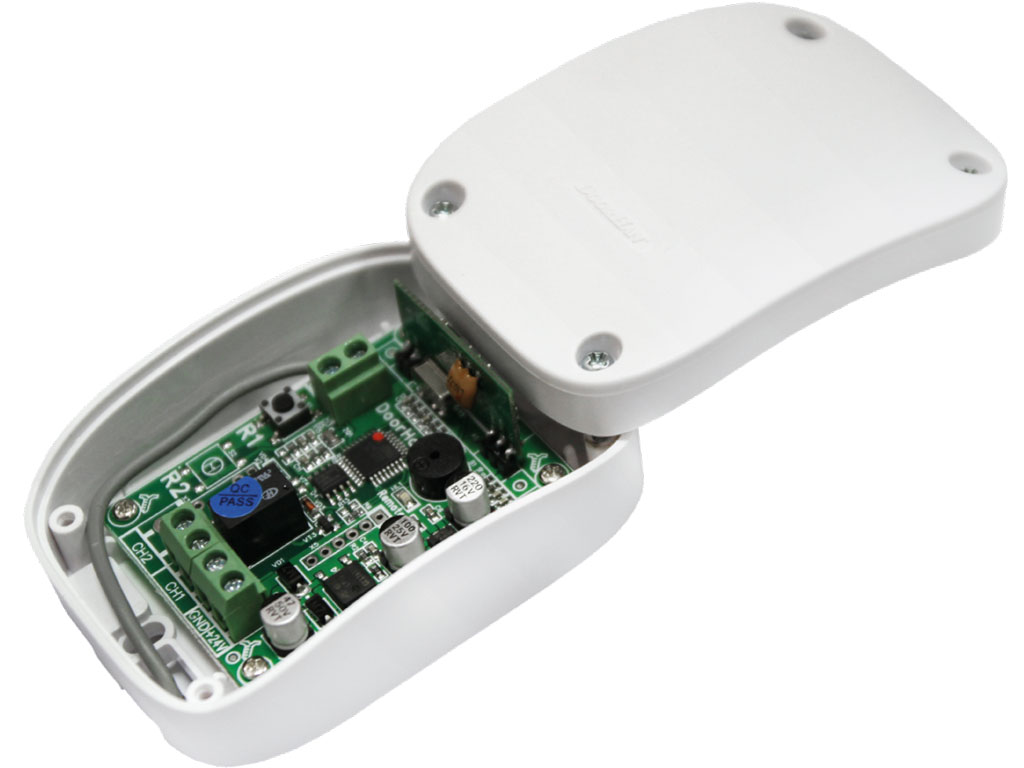

При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот.Кожух короба (для ворот высотой 2 500 мм и ниже при эксплуатации на улице и в помещении кожух короба входит в базовую комплектацию).Артикул «Transmitter 4». Пульт TRANSMITTER 4 предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.Артикул «DHRE-1». Приемник внешний одноканальный DHRE-1 предназначен для приема радиосигнала на частоте 433 МГц.Артикул «DHRE-mini». Приемник внешний одноканальный предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.Артикул «KEYSWITCH_N». Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.Артикул «PHOTOCELL-N». Фотоэлементы — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.Артикул «LAMP-PRO». Сигнальная лампа предупреждает о начале движения ворот и работает в течение всего цикла открывания-закрывания.Артикул «LOOP1». Одноканальный детектор магнитной петли LOOP1. Артикул «LOOP2». Двухканальный детектор магнитной петли LOOP2. Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей. -
Монтаж скоростных рулонных ворот DoorHan
Подготовка проема для монтажа рулонных ворот

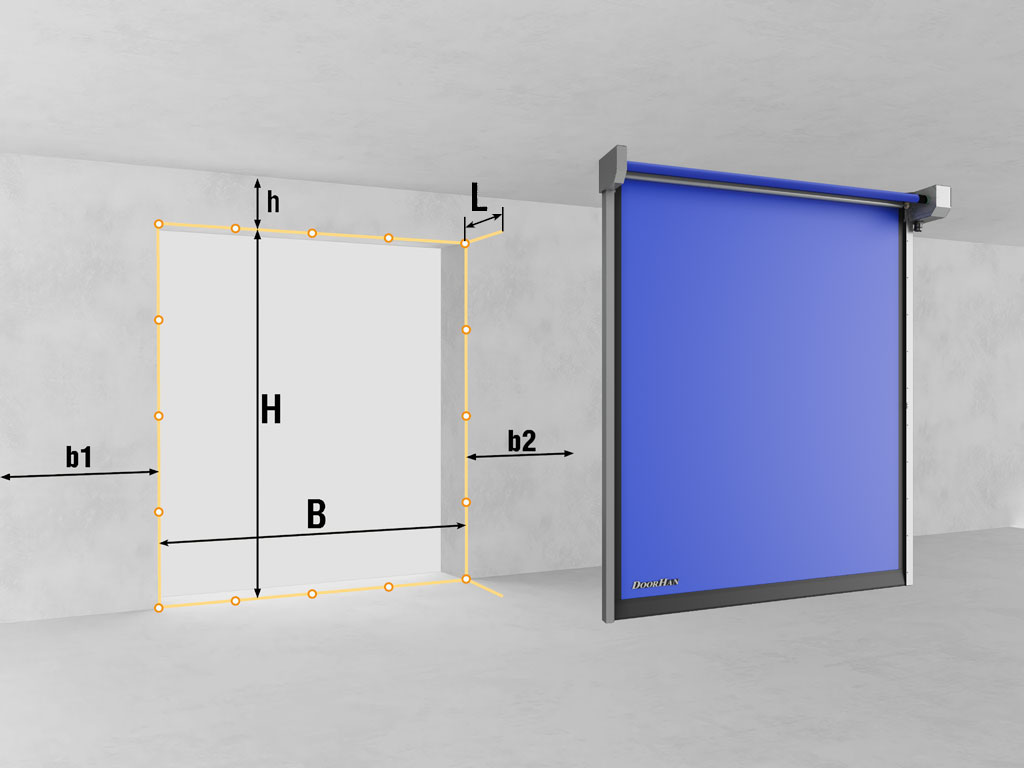

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 – наименьшая.
Способы монтажа скоростных рулонных ворот
Стандартные конструктивные решения
Усл. обозначение, наименование параметра Расчетная формула B, мм Ширина проема 2 000–5 000 H, мм Высота проема 2 000–5 000
