Стоимость наборов для сборки сдвижных ворот и калиток в окантовке алюм. профилями
Можно оплатить картами:
| Артикул | Наименование | Цена, руб. |
| DHK1B_1220x2100 | Набор №1 для сборки калитки отдельностоящей 1220x2100 RAL8017 под заполн. профл.(высота профля-1845) | 60 845 |
| DHSS1/1B_3500x2100 | Набор №1 для сборки сдвижных ворот 3500х 2100 (коричневый RAL8017) под зап профл (рек высота профл - 1850 мм) | 107 903 |
| DHSS1/2G_3500x2100 | Набор №2 для сборки сдвижных ворот 3500х 2100 (зеленый RAL6005) под зап профл (рек высота профл - 1850 мм) | 101 909 |
| DHSS2/1B_4000x2100 | Набор №3 для сборки сдвижных ворот 4000х 2100 (коричневый RAL8017) под зап профл (рек высота профл - 1822 мм) | 130 972 |
| DHSS2/2G_4000x2100 | Набор №4 для сборки сдвижных ворот 4000х 2100 (зеленый RAL6005) под зап профл (рек высота профл - 1822 мм) | 124 133 |
| DHSS3/1B_4500x2100 | Набор №5 для сборки сдвижных ворот 4500х 2100 (коричневый RAL8017) под зап профл (рек высота профл - 1822 мм) | 140 896 |
| DHSS3/2G_4500x2100 | Набор №6 для сборки сдвижных ворот 4500х 2100 (зеленый RAL6005) под зап профл (рек высота профл - 1822 мм) | 133 542 |
Можно оплатить картами:
-

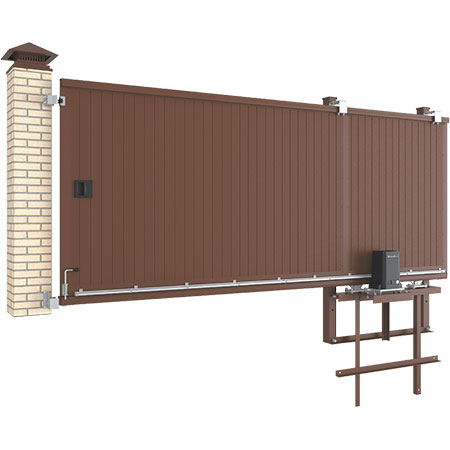

Откатные уличные ворота с заполнением профлистом REVOLUTION-SLD
Ворота можно оплатить картами:
Уличные ворота Revolution предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и контроля движения автотранспорта.
Полотно откатных ворот изготавливается из профлиста, окантованного стальным прокатным профилем. Ворота Revolution отличаются легкой и в то же время надежной конструкцией.
Благодаря отсутствию сварных соединений ворота монтируются без использования специального инструмента. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.
Откатные ворота серии REVOLUTION-SLD подойдут для проемов шириной от 2100 мм. до 4500 мм. и высотой от 1300 мм. до 2200 мм. Просвет - 100 мм.Внешний вид откатных уличных ворот DoorHan
Технические решения и особенности откатных уличных ворот DoorHan
Ролики для верхнего направляющего устройства DHS23 обеспечивают плавный ход полотна и не повреждают лакокрасочное покрытие ворот. Конструкция откатных уличных ворот ДорХан
1. Стальной несущий профиль делает раму конструкции высокопрочной.
2. Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон.
3. Универсальный верхний ловитель с бампером и регулировкой полотна ворот.
4. Соединительный сухарь.
5. Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки.
6. Электропривод.
7. Несущая бетонируемая рама.Комплектация откатных уличных ворот DoorHan
Комплект профлиста DoorHan с высотой волны 20 мм и толщиной листа 0,7 мм.
Набор профилей для сборки щита ворот.
Несущая балка и ролики.
Коробка с комплектацией для сборки щита. Технические характеристики откатных уличных ворот DoorHan
Параметр Значение Ветровая нагрузка, кг/м² до 700 Усилие ручного открывания и закрывания, Н, не более 150 Группа горючести по ГОСТ 30244-94 Г2 Группа воспламеняемости по ГОСТ 30402-96 В2 Вес полотна ворот, кг/м² 19 Условия эксплуатации откатных уличных ворот DoorHan
1. При открытии ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.
2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
3. Запрещается перемещать полотно ворот при сцепленном приводе.
4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
6. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.
7. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
-

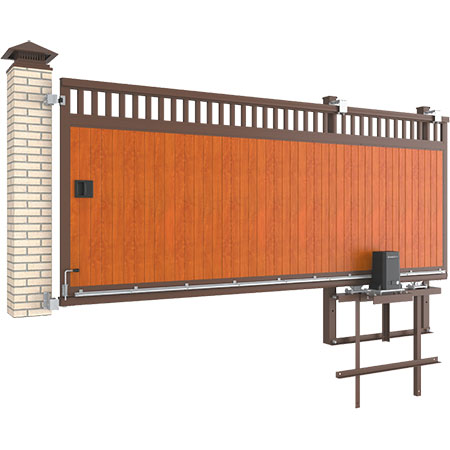

Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями SLG-A
Ворота можно оплатить картами:
Стоимость откатных уличных ворота в алюминиевой раме с заполнением сэндвич-панелями стандартных размеров
Артикул Наименование Цена, руб. DHPSN-3500*2100/8017 Комплект №1 сдвижных ворот 3500х2100 коричневый RAL8017 190 381 DHPSN-4000*2100/8017 Комплект №2 сдвижных ворот 4000х2100 коричневый RAL8017 221 444 DHPSN-4500*2100/8017 Комплект №3 сдвижных ворот 4500х2100 коричневый RAL8017 238 623 DHPSN-5000*2500/8017 Комплект №4 сдвижных ворот 5000х2500 коричневый RAL8017 275 634 Откатные ворота DorrHan серии SLG-A предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и движения автотранспорта.
Полотно откатных ворот изготавливается из сэндвич-панелей, окантованных алюминиевым профилем. Многообразие размеров, роликовых систем, направляющих и электроприводов откатных ворот позволяет подобрать подходящий вариант для любых объектов.
Большой выбор дизайнерских решений уличных ворот позволяет изготовить полотно, которое будет гармонично сочетаться и с ограждением, и с фасадом здания. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.
Откатные ворота серии SLG-A подойдут для проемов шириной от 2000 мм. до 7500 мм. и высотой от 1000 мм. до 3200 мм. Просвет - 100 мм.Внешний вид откатных уличных ворот DoorHan SLG-A
Технические решения и особенности откатных уличных ворот DoorHan SLG-A
Универсальный нижний ловитель подходит для балки любого типоразмера, имеет кронштейн фиксации задвижки.
Универсальная поддерживающая опора для 138 и 95 балки обеспечивает жесткость конструкции на воротах более 6 м.
Пластиковая заглушка в карниз служит упором и придает эстетичный внешний вид конструкции. Конструкция откатных уличных ворот ДорХан серии SLG-A
1. Несущая балка.
2. Опора роликовая.
3. Ловитель нижний.
4. Крышка балки с роликом.
5. Универсальный верхний ловитель.
6. Направляющее устройство.
7. Электропривод.
8. Силовая рама.Комплектация откатных уличных ворот DoorHan SLG-A
Полотно из сэндвич-панелей толщиной 40 мм
Комплект ловителей
Устройство направляющее
Крышки для балки Технические характеристики откатных уличных ворот DoorHan
Параметр Значение Звукоизоляция, дБ, класс (ГОСТ 31174) 35 Ветровая нагрузка, кг/м² до 700 Усилие ручного открывания и закрывания, Н, не более 150 Группа горючести по ГОСТ 30244-94 Г2 Группа воспламеняемости по ГОСТ 30402-96 В2 Вес полотна ворот, кг/м² от 18 до 20 Условия эксплуатации откатных уличных ворот DoorHan
1. При открытии ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.
2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
3. Запрещается перемещать полотно ворот при сцепленном приводе.
4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
6. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.
7. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
Документация
Чертеж ворота сдвижные с арочным щитом и с пиками;
Чертеж ворота сдвижные для проемов высотой до 3 м;
Чертеж ворота сдвижные для проемов высотой более 3 м;
Чертеж ворота сдвижные (общий вид);
Чертеж ворота сдвижные с окнами и калитками;
Чертеж фрагменты;
Инструкция по эксплуатации сдвижных ворот.
-
Варианты дизайна заполнения откатных уличных ворот REVOLUTION-SLD
Профлист производства DoorHan. Высота волны 20 мм (ворота с заполнением профлистом REVOLUTION-SLD)Варианты дизайна заполнения откатных уличных ворот SLG-A
Доска (ворота в алюминиевой раме с заполнением сэндвич-панелями SLG-A)
Филенка (ворота в алюминиевой раме с заполнением сэндвич-панелями SLG-A)
Горизонтальная полоса (внутренняя сторона панели)Типы поверхностей панелей ворот с заполнением сэндвич-панелями SLG-A
Под дерево (внешняя)
Stucco (внутренняя)Варианты исполнения щитов откатных ворот серии SLG-A
Щит с вертикальным расположением сэндвич-панелей.
Щит c решеткой с вертикальным расположением сэндвич-панелей.
Щит с пиками и вензелями с вертикальным расположением сэндвич-панелей.
Щит арочный с пиками с вертикальным расположением сэндвич-панелей.
Щит арочный с решеткой с вертикальным расположением сэндвич-панелей.
Щит арочный с пиками и вензелями с вертикальным расположением сэндвич-панелей.
Алюминиевая облицовка Premium Classic B1, темный орех
Алюминиевая облицовка Premium Classic B2, темный орех
Алюминиевая облицовка Premium Hi-Tech B3Цвета поверхностей панелей
RAL 9003 белый
RAL 8014 коричневый
RAL 8017 коричнево-красный
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый
RAL 1014 бежевый
RAL 7004 серый
RAL 3000 красный
RAL 7016 антрацит
Венге (только для откатных ворот серии SLG-A)
Золотой дуб (только для откатных ворот серии SLG-A) -
Дополнительные опции откатных уличных ворот DoorHan
Комплект силовой рамы
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)
Дистанционное управление (современный дизайн, небольшие размеры пультов)
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)
Окна (декоративные вставки в виде креста или ромба, цвет окантовки окна RAL 8014, только для ворот с заполнением сэндвич-панелями SLG-A) -
Монтаж уличных откатных (сдвижных) ворот DoorHan
Подготовка строительного объекта
Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.
H — высота проема.
В — ширина проема.
L — место в сторону сдвига (рассчитывается как B × 1,5).
h — рекомендуемый размер 100 мм.
Требования к строительному объекту
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.Способы монтажа откатных (сдвижных) ворот
Монтаж силовой рамы: котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.
Бетонирование столба-ловителя. Установка столбов производится в заранее подготовленный котлован шириной и длинной 400 мм и глубиной 1 500 мм.
Стандартные конструктивные решения
Открытие возможно в правую или левую сторону.
Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование для установки сдвижных ворот под ключ.
Рама стандартная ОЯ (основание, якорь) под бетонирование для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители.
Рама стандартная (основание) под сварку к опалубке для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот.
