Откатные уличные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями SLG-S

Откатные уличные ворота

Ворота данной серии изготавливаются в четырех комплектах самых популярных размеров и подходят для самостоятельного монтажа. Устанавливаются на объекты частного или промышленного сектора: дачные участки, поселки, складские и производственные комплексы.

Внешний вид

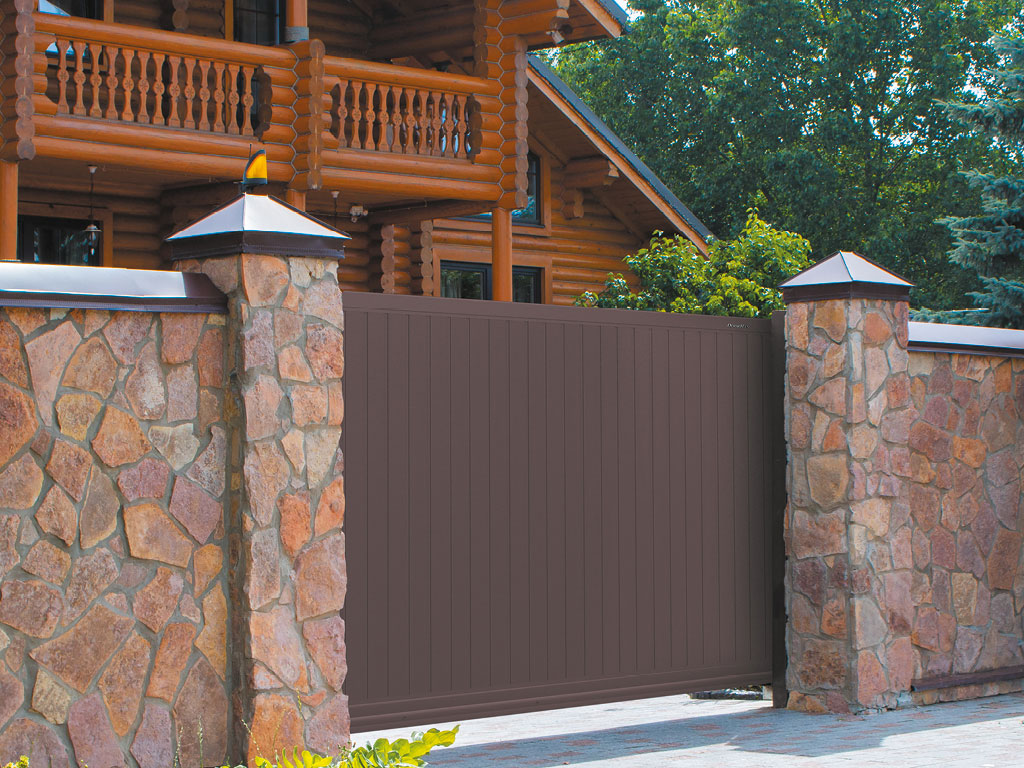

Сдвижные ворота с вертикальным расположением панелей. Цвет полотна — RAL 8017 (красно-коричневый), цвет окантовки — RAL 8017 (красно-коричневый)

Стоимость откатных уличных ворота в алюминиевой раме с заполнением сэндвич-панелями стандартных размеров

Артикул	Наименование	Цена, руб.
DHPSN-3500*2100/8017	Комплект №1 сдвижных ворот 3500х2100 коричневый RAL8017	203 710
DHPSN-4000*2100/8017	Комплект №2 сдвижных ворот 4000х2100 коричневый RAL8017	236 950
DHPSN-4500*2100/8017	Комплект №3 сдвижных ворот 4500х2100 коричневый RAL8017	255 330
DHPSN-5000*2500/8017	Комплект №4 сдвижных ворот 5000х2500 коричневый RAL8017	294 930

Зона применения

Частный клиент
Объекты частного сектора: дачные участки, загородные дома.
Промышленность
Объекты промышленного сектора: складские и производственные комплексы.
Бизнес
Туристические комплексы, гостиницы, базы отдыха: ограждение закрытой территории.

Преимущества

Оптимальная цена
Постоянное наличие ворот стандартных размеров на складах позволяет поддерживать цену на оптимальном уровне.
Универсальность применения
Самые популярные размеры и дизайн ворот (панель «доска», цвет RAL 8017) позволяют гармонично вписать их в любой архитектурный стиль.
Единый архитектурный стиль
Комплексное решение для клиента — ворота, заборные секции и калитки в едином стиле.
Высокое качество
Использование высококачественного сырья и производство в заводских условиях гарантируют безупречное качество продукции.

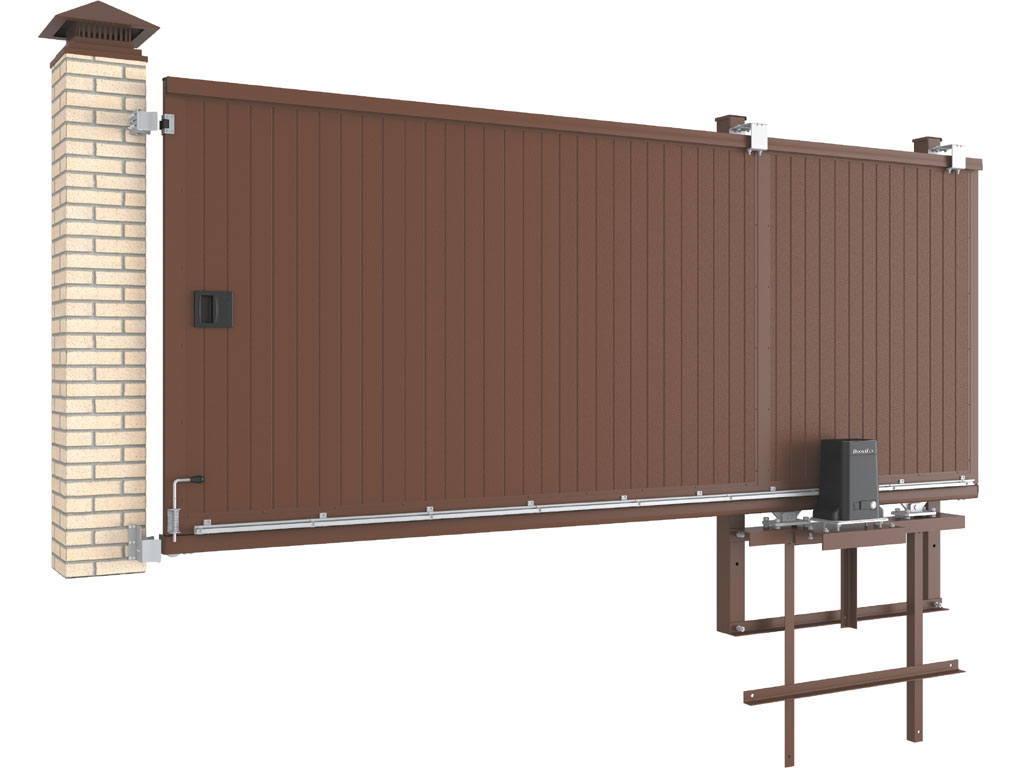

Конструкция

1. Несущая балка;
2. Роликовая опора;
3. Ловитель нижний;
4. Крышка балки с роликом;
5. Универсальный верхний ловитель;
6. Направляющее устройство;
7. Электропривод;
8. Рама.

Технические характеристики

Параметр	Значение	Примечание
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Ветровая нагрузка, кг/м²	До 700
Усилие ручного открывания и закрывания, Н, не более	150
Группа горючести по ГОСТ 30244-94	Г2
Группа воспламеняемости по ГОСТ 30402-96	В2
Вес полотна ворот, кг/м²	18–20
Безотказность, количество циклов открывания-закрывания, не менее	20 000

Новинки

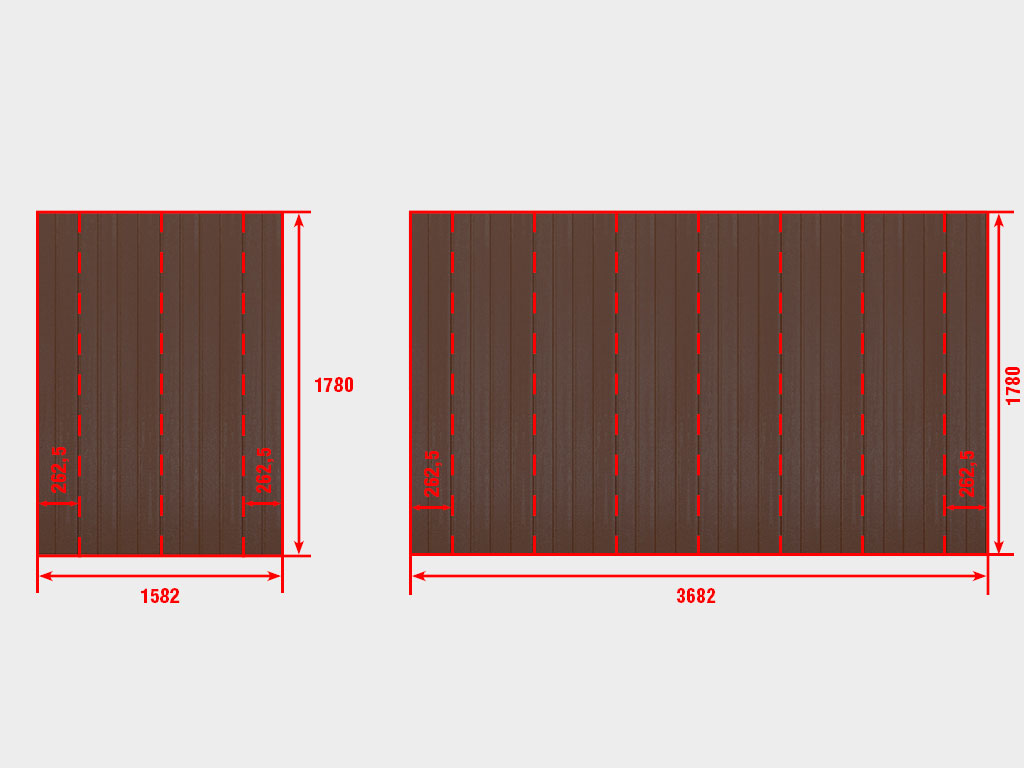

Продольная резка панели в основной части полотна и в противовесе. Клепочное соединение приходится на основную поверхность панели, что исключает прогиб П-профиля.

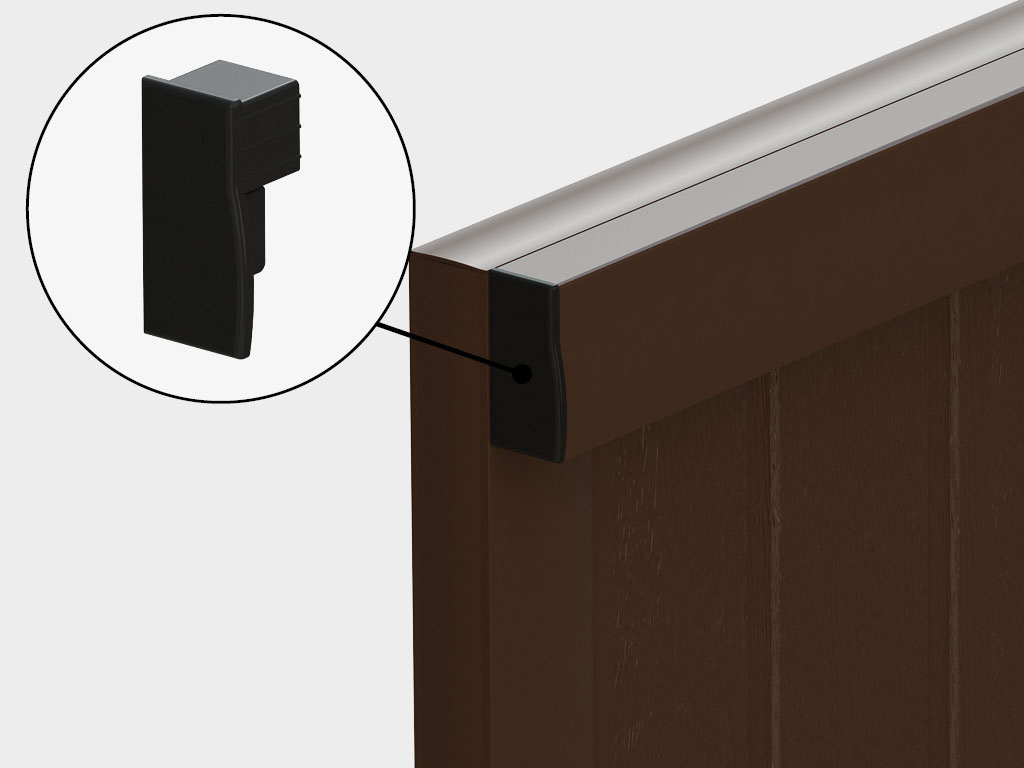

Пластиковая заглушка в профиль-карниз служит упором и придает эстетичный внешний вид конструкции.

Новый верхний ловитель (опция) обеспечивает бесшумное закрывание ворот. Прорезиненные ролики защищают лакокрасочное покрытие ворот от повреждений. Регулируемые лепестки ловителя позволяют устанавливать изделие на ворота с толщиной щита от 51 до 154 мм.

Условия эксплуатации

1. При открывании ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать полотно ворот при сцепленном приводе.

4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.

6. Строго запрещено пересекать траекторию движения полотна во время открывания и закрывания ворот, т. к. это может привести к серьезным травмам.

7. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.

10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

Гарантийные обязательства

Покупателю предоставляется гарантия надежности работы откатных ворот производства концерна DoorHan сроком на 1 год с момента приобретения изделия.

Документация

Дизайн панелей

Доска

Горизонтальная полоса (с внутренней стороны панели)

Тип поверхности

Под дерево (внешняя)

Stucco (внутренняя)

Варианты исполнения щитов

Щит из сэндвич-панелей.

Цвета

RAL 8017 (коричнево-красный)
Комплектация

Базовая комплектация

Комплект панелей сдвижных ворот с дизайном «доска» коричнево-красного цвета (RAL 8017).

Комплект алюминиевых профилей сдвижных ворот коричнево-красного цвета (RAL 8017). С-профиль для установки зубчатой рейки для привода.

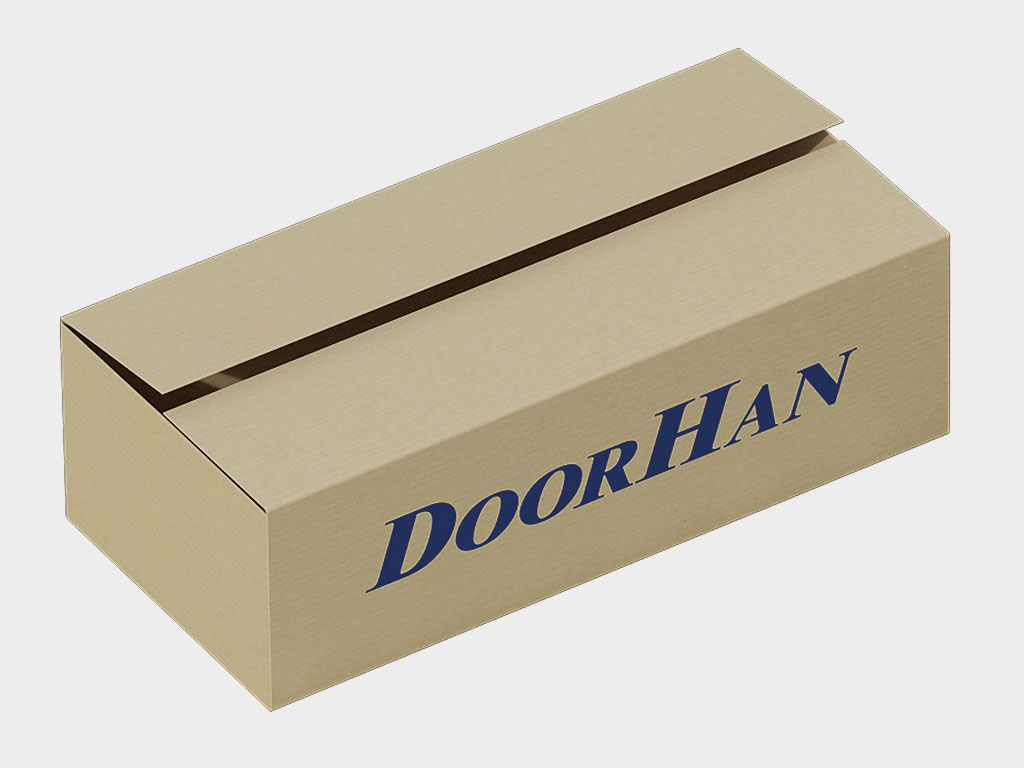

Коробка комплектации сдвижных ворот:
1) метизы для сборки щита,
2) кронштейны крепления щита к балке,
3) верхний ловитель,
4) направляющие устройства,
5) соединительные сухари.

Коробка комплектации для балки:
1) крышки для балки,
2) нижний ловитель,
3) роликовые опоры.

Балка прокатная:
1) для комплекта №1 — 71 × 60,
2) для комплектов №2, №3, №4 — 95 × 88.

Дополнительная комплектация

Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот).

Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот).

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для предотвращения травмирования).

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).

Дистанционное управление (современный дизайн, небольшие размеры пультов).

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Монтаж

Подготовка строительного объекта

Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждого параметра производится минимум по трём точкам. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
L — место для отката полотна (рассчитывается как B x 1,3).
h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.

Требования к строительному объекту
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

Способы монтажа

Монтаж силовой рамы.
Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Монтаж столба-ловителя бетонируемого.
Столб-ловитель монтируется на подготовленный котлован.

Стандартные конструктивные решения

Открытие возможно в правую или левую сторону.

Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование для установки сдвижных ворот под ключ.

Рама стандартная ОЯ (основание, якорь) под бетонирование для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители.

Рама стандартная (основание) под сварку к опалубке для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот.
