Тамбур перегрузочный легкой серии DHOUSL

Перегрузочный тамбур предназначен для установки уравнительной платформы и герметизатора. Благодаря тому, что тамбуры вынесены за пределы здания, их использование позволяет сохранять микроклимат и экономить пространство складских помещений, а также защищать груз от климатических факторов. Они незаменимы в местах, где необходимо максимально задействовать складские площади и предъявляются повышенные требования к температурному режиму, а также там, где невозможно осуществить парковку грузовых автомобилей перпендикулярно зданию.

Перегрузочный тамбур облегченной серии DHOUSL выпускается для уравнительных платформ с поворотной аппарелью. Он отличается более легкой и технологичной конструкцией — стены и крыша выполнены из профлиста. Доборные элементы (нащельники), которые входят в комплект стандартной поставки, делают соединение тамбура и здания максимально герметичным. Установка осуществляется при помощи накладного монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов. Все соединения конструкции — сварные.

Ширина конструкции: 3,440 м.
Высота конструкции: 4,561–5,161 м.
Длина конструкции: 2,03–4,95 м.

Внешний вид тамбура

Преимущества

• Теплоэффективность и экономия пространства
  Установка снаружи здания обеспечивает сохранение температурного режима и экономию пространства внутри помещений.
• Быстрый монтаж
  Быстрый монтаж за счет поставки предварительно собранных узлов.
• Отведение атмосферных осадков
  Конструкция крыши тамбура обеспечивает отвод осадков в сторону от герметизатора и грузовика.
• Возможность модернизации
  Возможность модернизации без перестройки основного здания.

Технические решения и особенности

Конструкция тамбура

1. Доборные элементы;
2. Стена;
3. Опоры;
4. Крыша;
5. Ферма.

Технические характеристики

Условия эксплуатации тамбура DoorHan

Цветовые решения по карте RAL (цвет каркаса и фермы)

RAL 5005 (синий, стандартный цвет)

RAL 9005 (черный, стандартный цвет)

Нестандартный цвет по карте RAL (наценка)

Цветовые решения по карте RAL (цвет стен)

RAL 9003 (белый, стандартный цвет)

RAL 9006 (серебристый)

RAL 7004 (серый)

RAL 1014 (бежевый)

RAL 6005 (зеленый)

RAL 5005 (синий)

RAL 7016 (антрацит)

RAL 3000 (красный)

RAL 3005 (бордовый)

RAL 8017 (коричнево-красный)

Комплектация тамбура DoorHan

Базовая комплектация

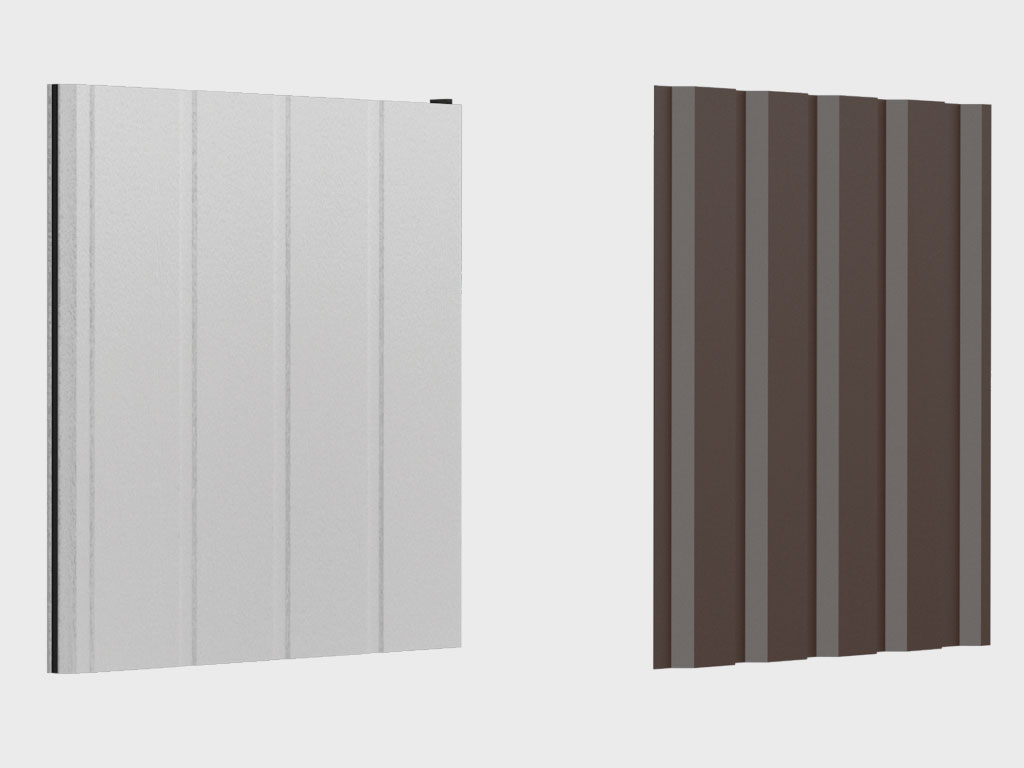

Материал стен — профилированные листы С20; материал крыши — профилированные листы С44.

Исполнение под установку любого бампера (на выбор).

Дополнительная комплектация

Без стен и крыши.

Исполнение для выступа пандуса здания от 1 до 500 мм (пандус здания выступает на 1–500 мм относительно стены здания).

Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует за движениями грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Можно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и датчика парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Металлический корпус на бампере служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS800х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 800 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Металлический корпус на бампере служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Светодиодный светильник с кронштейном для освещения дока.

Артикулы направляющих для колес: на анкерных болтах – «OE22», для бетонирования – «OE23», с установкой на анкерных болтах оцинкованные – «OE24», для бетонирования оцинкованные – «OE26». Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами – на анкерных болтах и с помощью бетонирования.

Ограждения устанавливаются внутри здания и предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, они также могут иметь произвольную форму и выполняются по эскизам заказчика. Базовый цвет RAL2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение.

Артикул «OE01». Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Монтаж тамбура DoorHan

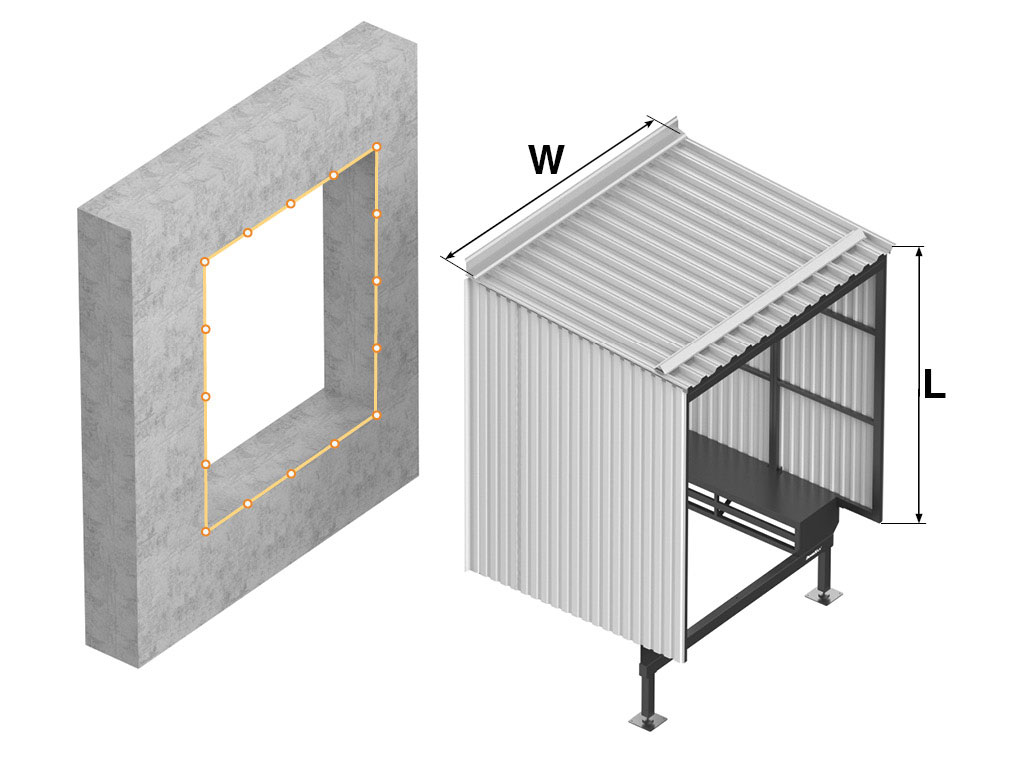

Подготовка строительного объекта

W – ширина тамбура.
L – высота тамбура.

Способы монтажа

На закладные элементы (металлические пластины). Используется когда на стадии подготовки площадки под установку тамбура на поверхность бетонного основания устанавливаются металлические пластины (400 х 400 мм) в заранее обозначенных местах. Такой способ монтажа наиболее предпочтителен. На бетон (с помощью анкерных болтов). Этот вариант монтажа подходит в том случае, когда металлические пластины под опоры тамбура при заливке бетонного основания не устанавливались.

Возможность монтажа на стены из различных материалов (бетон, кирпич, металл, дерево, сэндвич-панели толщиной от 50 до 200 мм).

Стандартные конструктивные решения

Модель тамбура DHOUSL 90. Тамбур перегрузочный прямой (90°) легкой серии под уравнительную платформу встроенного и консольного типа с поворотной и выдвижной аппарелью.

Модель тамбура DHOUSL 60. Тамбур перегрузочный косой (60°) легкой серии под уравнительную платформу с поворотной аппарелью встроенного типа.

Модель тамбура DHOUSL 45. Тамбур перегрузочный косой (45°) легкой серии под уравнительную платформу с поворотной аппарелью встроенного типа.

Модель тамбура DHOUSL 30. Тамбур перегрузочный косой (30°) легкой серии под уравнительную платформу с поворотной аппарелью встроенного типа.
