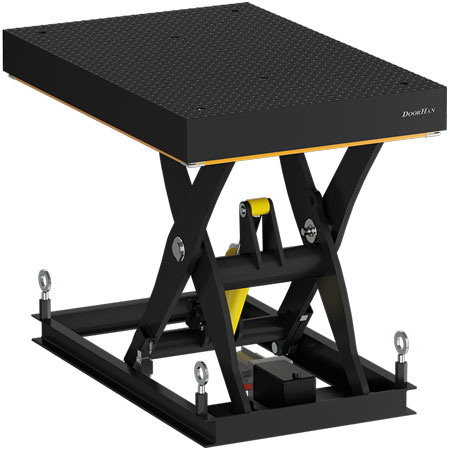

Стол подъемный с одной парой ножниц серии LT
Современные гидравлические подъемные столы применяются в различных сферах деятельности как промышленной, так и бытовой, обеспечивая подъем и опускание грузов на различные уровни. Использование подъемных столов позволяет выполнять вертикальные перегрузочные операции максимально быстро. Подъемные столы надежны в эксплуатации и просты в техническом обслуживании. Подъемный стол представляет собой фиксированное подъемное устройство, предназначенное для перемещения предметов при организации грузового сообщения между разными уровнями помещений. Подъемные столы могут использоваться для подъема/опускания автомобилей на стоянках, на производственных линиях для подачи материалов на уровень подающих устройств, а также в качестве альтернативы грузовому лифту в помещении или стационарной рампе для погрузки/разгрузки грузовых машин.
Длина конструкции, м: 1,3–4.
Ширина конструкции, м: 1–2,4.
Высота конструкции, м: 0,23–0,8.Внешний вид подъемного стола
Технические решения и особенности подъемного стола ДорХан
Конструкция подъемного стола
1. Основание стола;
2. Рамка безопасности стола;
3. Рычаги внешние стола;
4. Рычаги внутренние стола;
5. Площадка стола;
6. Гидравлическая станция.Технические характеристики подъемного стола DoorHan
Параметр Значение Примечание Длина, мм 1 300–4 000 Ширина, мм 1 000–2 400 Высота подъема, мм 800-2 000 Грузоподъемность, кг 1 000–6 000 Диапазон рабочих температур, °С -30...+50 Мощность, Вт 750–3 000 мощность электропривода гидравлического насоса Напряжение питания, В 380 Класс очистки поверхности перед окраской Sa2 Класс защиты IP IP54 Условия эксплуатации подъемного стола DoorHan
1. Перед включением стола необходимо снять транспортировочные крепления (рым-болты).
2. Нельзя использовать подъемный стол, если в зоне работы находятся люди или посторонние предметы.
3. Не превышайте допустимую грузоподъемность.
4. Проверьте, чтобы подъемный стол не имел дефектов, вызванных падением грузов или ударами грузовиков.
5. Убедитесь в чистоте всех скользящих путей, а также в отсутствии в них посторонних предметов.
6. Убедитесь в отсутствии течи из элементов гидросистемы.
7. После завершения работы с подъемным столом он должен быть опущен в нижнее положение.
8. К работе со столом допускаются лица, изучившие устройство и принцип работы подъемного стола.
9. Проверьте работу и регулировку рамки безопасности. Эксплуатация стола при неисправной рамке безопасности запрещается!
10. Запрещается эксплуатация стола при обнаружении любых неисправностей!
Внимание! Использовать стол для подъема/опускания людей запрещено!Документация
Схема подготовки приямка закрытого для подъемного стола;
Схема подготовки приямка открытого (по длине) для подъемного стола;
Схема подготовки приямка открытого (по ширине) для подъемного стола;
Схема подготовки приямка открытого (по ширине) с нишей под лифт для подъемного стола;
Опросный лист заказа подъемного стола;
Сертификат соответствия (перегрузочное оборудование);
Сертификат соответствия (блоки управления перегрузочных систем);
Паспорт на подъемный стол;
Сертификат соответствия требованиям технического регламента Таможенного союза;
Инструкция "Стол подъемный";
Блок управления подъемным столом LTCU-1.
-

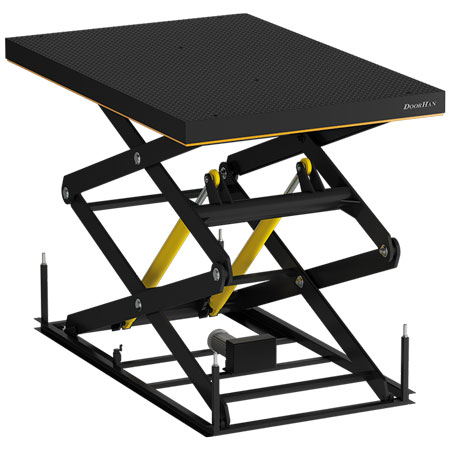

Стол подъемный с двумя парами ножниц серии 2LT
Современные гидравлические подъемные столы применяются в различных сферах деятельности как промышленной, так и бытовой, обеспечивая подъем и опускание грузов на различные уровни. Использование подъемных столов позволяет выполнять вертикальные перегрузочные операции максимально быстро. Подъемные столы надежны в эксплуатации и просты в техническом обслуживании. Подъемный стол представляет собой фиксированное подъемное устройство, предназначенное для перемещения предметов при организации грузового сообщения между разными уровнями помещений. Подъемные столы могут использоваться для подъема/опускания автомобилей на стоянках, на производственных линиях для подачи материалов на уровень подающих устройств, а также в качестве альтернативы грузовому лифту в помещении или стационарной рампе для погрузки/разгрузки грузовых машин.
Длина конструкции, м: 2–6,5.
Ширина конструкции, м: 1,2–2.
Высота конструкции, м: 0,4–1,1.Внешний вид подъемного стола
Технические решения и особенности подъемного стола ДорХан
Конструкция подъемного стола
1. Основание стола;
2. Рамка безопасности стола;
3. Рычаги внешние стола;
4. Рычаги внутренние стола;
5. Площадка стола;
6. Гидравлическая станция.Технические характеристики подъемного стола DoorHan
Параметр Значение Примечание Длина, мм 2 000–6 500 Ширина, мм 1 200–2 000 Высота подъема, мм 2 200-4 400 Грузоподъемность, кг 1 000–3 500 Диапазон рабочих температур, °С -30...+50 Мощность, Вт 750–3 000 мощность электропривода гидравлического насоса Напряжение питания, В 380 Класс очистки поверхности перед окраской Sa2 Класс защиты IP IP54 Условия эксплуатации подъемного стола DoorHan
1. Перед включением стола необходимо снять транспортировочные крепления (рым-болты).
2. Нельзя использовать подъемный стол, если в зоне работы находятся люди или посторонние предметы.
3. Не превышайте допустимую грузоподъемность.
4. Проверьте, чтобы подъемный стол не имел дефектов, вызванных падением грузов или ударами грузовиков.
5. Убедитесь в чистоте всех скользящих путей, а также в отсутствии в них посторонних предметов.
6. Убедитесь в отсутствии течи из элементов гидросистемы.
7. После завершения работы с подъемным столом он должен быть опущен в нижнее положение.
8. К работе со столом допускаются лица, изучившие устройство и принцип работы подъемного стола.
9. Проверьте работу и регулировку рамки безопасности. Эксплуатация стола при неисправной рамке безопасности запрещается!
10. Запрещается эксплуатация стола при обнаружении любых неисправностей!
Внимание! Использовать стол для подъема/опускания людей запрещено!Документация
Схема подготовки приямка закрытого для подъемного стола;
Схема подготовки приямка открытого (по длине) для подъемного стола;
Схема подготовки приямка открытого (по ширине) для подъемного стола;
Схема подготовки приямка открытого (по ширине) с нишей под лифт для подъемного стола;
Опросный лист заказа подъемного стола;
Сертификат соответствия (перегрузочное оборудование);
Сертификат соответствия (блоки управления перегрузочных систем);
Паспорт на подъемный стол;
Сертификат соответствия требованиям технического регламента Таможенного союза;
Инструкция "Стол подъемный";
Блок управления подъемным столом LTCU-1.
-

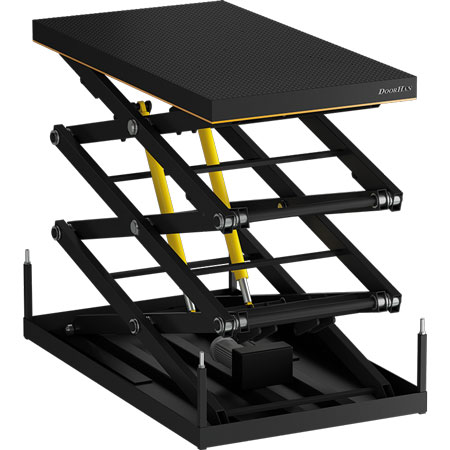

Стол подъемный с тремя парами ножниц серии 3LT
Современные гидравлические подъемные столы применяются в различных сферах деятельности как промышленной, так и бытовой, обеспечивая подъем и опускание грузов на различные уровни. Использование подъемных столов позволяет выполнять вертикальные перегрузочные операции максимально быстро. Подъемные столы надежны в эксплуатации и просты в техническом обслуживании. Подъемный стол представляет собой фиксированное подъемное устройство, предназначенное для перемещения предметов при организации грузового сообщения между разными уровнями помещений. Подъемные столы могут использоваться для подъема/опускания автомобилей на стоянках, на производственных линиях для подачи материалов на уровень подающих устройств, а также в качестве альтернативы грузовому лифту в помещении или стационарной рампе для погрузки/разгрузки грузовых машин.
Длина конструкции, м: 1,8–5.
Ширина конструкции, м: 1,2–1,8.
Высота конструкции, м: 0,63–0,83.Внешний вид подъемного стола
Технические решения и особенности подъемного стола ДорХан
Конструкция подъемного стола
1. Основание стола;
2. Рамка безопасности стола;
3. Рычаги внешние стола;
4. Рычаги внутренние стола;
5. Площадка стола;
6. Гидравлическая станция.Технические характеристики подъемного стола DoorHan
Параметр Значение Примечание Длина, мм 1 800–5 000 Ширина, мм 1 200–1 800 Высота подъема, мм 3 400-4 500 Грузоподъемность, кг 700–2 000 Диапазон рабочих температур, °С -30...+50 Мощность, Вт 750–3 000 мощность электропривода гидравлического насоса Напряжение питания, В 380 Класс очистки поверхности перед окраской Sa2 Класс защиты IP IP54 Условия эксплуатации подъемного стола DoorHan
1. Перед включением стола необходимо снять транспортировочные крепления (рым-болты).
2. Нельзя использовать подъемный стол, если в зоне работы находятся люди или посторонние предметы.
3. Не превышайте допустимую грузоподъемность.
4. Проверьте, чтобы подъемный стол не имел дефектов, вызванных падением грузов или ударами грузовиков.
5. Убедитесь в чистоте всех скользящих путей, а также в отсутствии в них посторонних предметов.
6. Убедитесь в отсутствии течи из элементов гидросистемы.
7. После завершения работы с подъемным столом он должен быть опущен в нижнее положение.
8. К работе со столом допускаются лица, изучившие устройство и принцип работы подъемного стола.
9. Проверьте работу и регулировку рамки безопасности. Эксплуатация стола при неисправной рамке безопасности запрещается!
10. Запрещается эксплуатация стола при обнаружении любых неисправностей!
Внимание! Использовать стол для подъема/опускания людей запрещено!Документация
Схема подготовки приямка закрытого для подъемного стола;
Схема подготовки приямка открытого (по длине) для подъемного стола;
Схема подготовки приямка открытого (по ширине) для подъемного стола;
Схема подготовки приямка открытого (по ширине) с нишей под лифт для подъемного стола;
Опросный лист заказа подъемного стола;
Сертификат соответствия (перегрузочное оборудование);
Сертификат соответствия (блоки управления перегрузочных систем);
Паспорт на подъемный стол;
Сертификат соответствия требованиям технического регламента Таможенного союза;
Инструкция "Стол подъемный";
Блок управления подъемным столом LTCU-1.
-

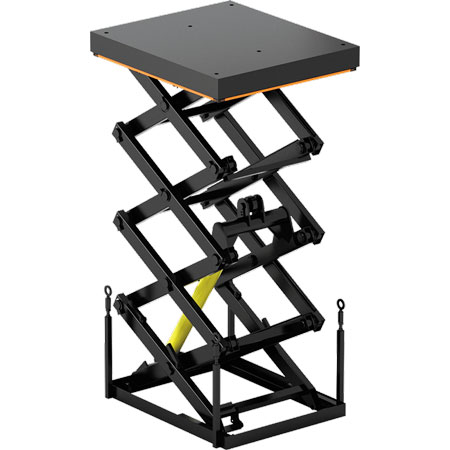

Стол подъемный с четырьмя парами ножниц серии 4LT
Современные гидравлические подъемные столы применяются в различных сферах деятельности как промышленной, так и бытовой, обеспечивая подъем и опускание грузов на различные уровни. Использование подъемных столов позволяет выполнять вертикальные перегрузочные операции максимально быстро. Подъемные столы надежны в эксплуатации и просты в техническом обслуживании. Подъемный стол представляет собой фиксированное подъемное устройство, предназначенное для перемещения предметов при организации грузового сообщения между разными уровнями помещений. Подъемные столы могут использоваться для подъема/опускания автомобилей на стоянках, на производственных линиях для подачи материалов на уровень подающих устройств, а также в качестве альтернативы грузовому лифту в помещении или стационарной рампе для погрузки/разгрузки грузовых машин.
Длина конструкции, м: 1,5 - 3,0.
Ширина конструкции, м: 1,3 - 1,5.
Высота конструкции, м: 0,8 - 1,0.Внешний вид подъемного стола
Технические решения и особенности подъемного стола ДорХан
Конструкция подъемного стола
1. Основание стола;
2. Рамка безопасности стола;
3. Рычаги внешние стола;
4. Рычаги внутренние стола;
5. Площадка стола;
6. Гидравлическая станция.Технические характеристики подъемного стола DoorHan
Параметр Значение Примечание Длина, мм 1 500 - 3 000 Ширина, мм 1 300 - 1 500 Высота подъема, мм 3 200 - 6 000 Грузоподъемность, кг 2 000 Диапазон рабочих температур, °С -30...+50 Мощность, Вт 750-3 000 мощность электропривода гидравлического насоса Напряжение питания, В 380 Класс очистки поверхности перед окраской Sa2 Класс защиты IP IP54 Условия эксплуатации подъемного стола DoorHan
1. Перед включением стола необходимо снять транспортировочные крепления (рым-болты).
2. Нельзя использовать подъемный стол, если в зоне работы находятся люди или посторонние предметы.
3. Не превышайте допустимую грузоподъемность.
4. Проверьте, чтобы подъемный стол не имел дефектов, вызванных падением грузов или ударами грузовиков.
5. Убедитесь в чистоте всех скользящих путей, а также в отсутствии в них посторонних предметов.
6. Убедитесь в отсутствии течи из элементов гидросистемы.
7. После завершения работы с подъемным столом он должен быть опущен в нижнее положение.
8. К работе со столом допускаются лица, изучившие устройство и принцип работы подъемного стола.
9. Проверьте работу и регулировку рамки безопасности. Эксплуатация стола при неисправной рамке безопасности запрещается!
10. Запрещается эксплуатация стола при обнаружении любых неисправностей!
Внимание! Использовать стол для подъема/опускания людей запрещено!Документация
Схема подготовки приямка закрытого для подъемного стола;
Схема подготовки приямка открытого (по длине) для подъемного стола;
Схема подготовки приямка открытого (по ширине) для подъемного стола;
Схема подготовки приямка открытого (по ширине) с нишей под лифт для подъемного стола;
Опросный лист заказа подъемного стола;
Сертификат соответствия (перегрузочное оборудование);
Сертификат соответствия (блоки управления перегрузочных систем);
Паспорт на подъемный стол;
Сертификат соответствия требованиям технического регламента Таможенного союза;
Инструкция "Стол подъемный";
Блок управления подъемным столом LTCU-1.
