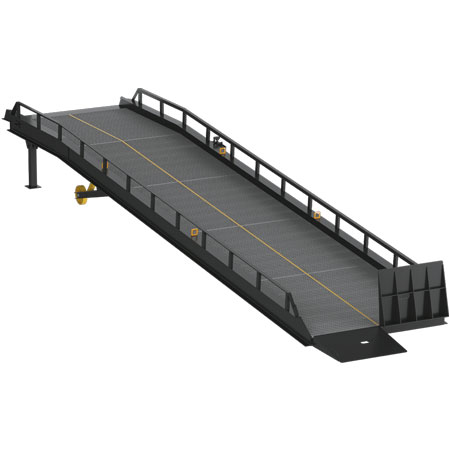

Рампа мобильная с опорой на кузов автомобиля серии RMTS
Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.
Длина конструкции, м: 11,1.
Ширина конструкции, м: 2,3.
Ширина проезжей части рампы мобильной, м: 1,9.Внешний вид мобильной рампы
Технические решения и особенности мобильной рампы ДорХан
Конструкция мобильной рампы
1. Настил проезжей части;
2. Аппарель нижняя поворотная;
3. Маятник;
4. Опора транспортировочная;
5. Привод механический.Технические характеристики мобильной рампы DoorHan
Параметр Значение Примечание Длина, мм 11 100 Вес изделия, кг 3930 Допустимая нагрузка, кг (кН) 7 000 (7) / 10 000 (10) Максимальная точечная нагрузка, Н/мм² 1,3 На заказ 6,5 Мощность, Вт 1500 Напряжение питания, В 380 Напряжение питания, В 24 Напряжение управления Класс защиты IP IP54 Класс очистки поверхности перед окраской Sa2 Рабочая жидкость Mobil DTE10 EXCEL или аналогичная Диапазон рабочих температур, °С -30...+50 Условия эксплуатации мобильной рампы DoorHan
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается. -

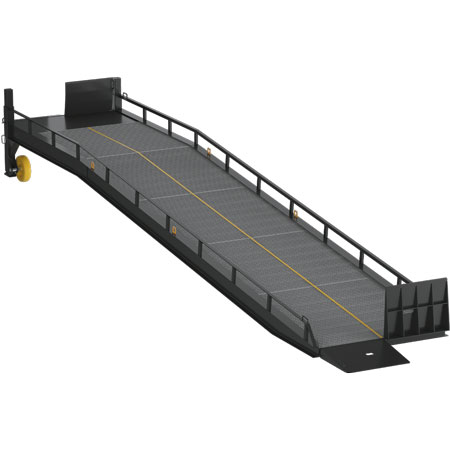

Рампа мобильная без опоры на кузов автомобиля серии RMFS
Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.
Длина конструкции, м: 12,375.
Ширина конструкции, м: 2,2.
Ширина проезжей части рампы мобильной, м: 1,9.Внешний вид мобильной рампы
Технические решения и особенности мобильной рампы ДорХан
Конструкция мобильной рампы
1. Настил проезжей части;
2. Аппарель нижняя поворотная;
3. Аппарель верхняя поворотная;
4. Опора, регулируемая по высоте;
5. Колесо.Технические характеристики мобильной рампы DoorHan
Параметр Значение Примечание Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (100) Максимальная точечная нагрузка, Н/мм² 1,3 на заказ - 6,5 Количество подъемных цилиндров, шт 2 для рампы с гидравлическим приводом Мощность, Вт 1 500 электропривода гидравлического насоса (электрогидравлическая мобильная рампа) Напряжение питания, В 380 Напряжение питания, В 24 напряжение управления Класс защиты IP IP54 Класс очистки поверхности перед окраской Sa2 Рабочая жидкость низкотемпературное масло STATOIL Hydraulic 131 или аналогичная Вес изделия, кг 2 975 Диапазон рабочих температур, °С -20...+50 Условия эксплуатации мобильной рампы DoorHan
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается. -

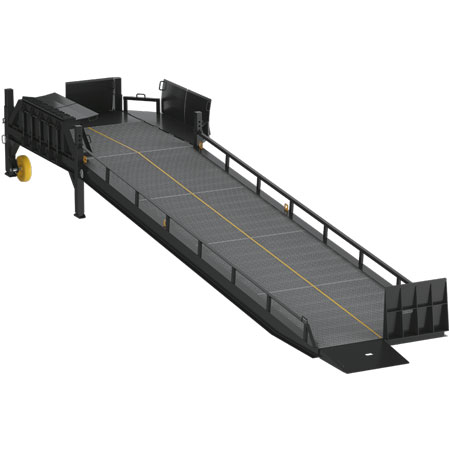

Рампа мобильная с трехсторонней загрузкой серии 3SRM
Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.
Длина конструкции, м: 12,375.
Ширина конструкции, м: 4,380.
Ширина проезжей части рампы мобильной, м: 1,9.Внешний вид мобильной рампы
Технические решения и особенности мобильной рампы ДорХан
Конструкция мобильной рампы
1. Настил проезжей части;
2. Аппарель нижняя поворотная;
3. Аппарель верхняя поворотная;
4. Опора передняя;
5. Опора задняя;
6. Привод механический.Технические характеристики мобильной рампы DoorHan
Параметр Значение Примечание Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (100) Максимальная точечная нагрузка, Н/мм² 1,3 на заказ - 6,5 Количество подъемных цилиндров, шт 2 для рампы с гидравлическим приводом Мощность, Вт 1 500 электропривода гидравлического насоса (электрогидравлическая мобильная рампа) Напряжение питания, В 380 Напряжение питания, В 24 напряжение управления Класс защиты IP IP54 Класс очистки поверхности перед окраской Sa2 Рабочая жидкость низкотемпературное масло STATOIL Hydraulic 131 или аналогичная Вес изделия, кг 3 891 Диапазон рабочих температур, °С -30...+50 Условия эксплуатации мобильной рампы DoorHan
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается. -

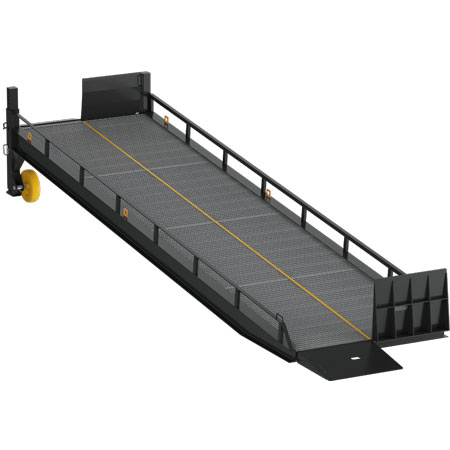

Рампа мобильная укороченная серии RM
Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.
Длина конструкции, м: 9,88.
Ширина конструкции, м: 2,2.
Ширина проезжей части рампы мобильной, м: 1,9.Внешний вид мобильной рампы
Технические решения и особенности мобильной рампы ДорХан
Конструкция мобильной рампы
1. Настил проезжей части;
2. Аппарель нижняя поворотная;
3. Аппарель верхняя поворотная;
4. Опора, регулируемая по высоте;
5. Колесо.Технические характеристики мобильной рампы DoorHan
Параметр Значение Примечание Диапазон рабочих температур, °С -30...+50 Длина, мм 9 880 Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (10) Класс защиты IP IP54 Класс очистки поверхности перед окраской Sa2 Максимальная точечная нагрузка, Н/мм² 1,3 на заказ — 6,5 Мощность, Вт 1 500 мощность электропривода гидравлического насоса для рамп мобильных с электрогидравлическим приводом Напряжение питания, В 380 для рамп мобильных с электрогидравлическим приводом Условия эксплуатации мобильной рампы DoorHan
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается.
