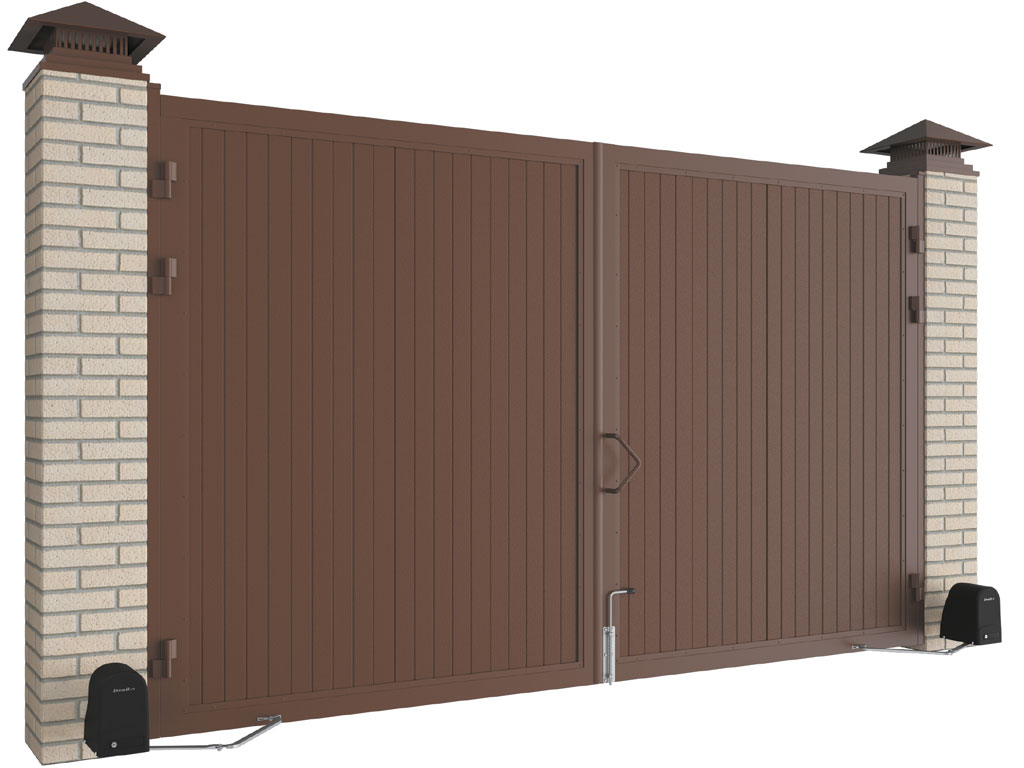

Распашные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями SWS

Распашные ворота

Распашные ворота данной серии производятся в самом популярном размере, экономически выгодны и рассчитаны на самостоятельный монтаж. Современный и лаконичный дизайн подходит практически к любому оформлению приусадебной территории.

Стоимость распашных уличных ворот DoorHan. Стандартные комплекты.

Артикул	Наименование	Цена, руб.
DHPR-4660x2200/8017	Комплект стандартных распашных ворот №1 в алюминиевой раме с сэнд.пан. 4660*2200 Красно-коричневый	146 460

Таблица размеров

Параметр	Показатель
Комплект №1 ширина/высота проема, мм	4 660 × 2 200
Просвет, мм	100

Зона применения

Частный клиент
Объекты частного сектора: дачные участки, загородные дома.
Промышленность
Объекты промышленного сектора: складские и производственные комплексы.
Бизнес
Туристические объекты: ограждение закрытой территории туристических комплексов, гостиниц, баз отдыха.

Преимущества

Оптимальная цена
Постоянное наличие ворот стандартных размеров на складах позволяет поддерживать цену на оптимальном уровне.
Универсальность применения
Самые популярные размеры и дизайн ворот (панель «доска», цвет RAL 8017) позволяют гармонично вписать их в любой архитектурный стиль и установить в ограниченном пространстве.
Единый архитектурный стиль
Комплексное решение для клиента — ворота, заборные секции и калитки в едином стиле.
Высокое качество
Использование высококачественного сырья и производство в заводских условиях гарантируют безупречное качество продукции.

Конструкция

1. Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat;
2. Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем;
3. С внутренней стороны распашных ворот устанавливается задвижка;
4. Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны;
5. Регулируемые петли с износостойкими подшипниками;
6. Автономный антивандальный водонепроницаемый контроллер KEYCOD предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт;
7. Светодиодная сигнальная лампа Lamp-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы;
8. Электромеханические приводы серии Swing — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.

Технические характеристики

Параметр	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	Не менее 2 500
Прочность крепления ручек к полотну, H	Не менее 1 000
Сопротивление ветровой нагрузке, Па	Свыше 700
Изоляция воздушного шума, дБ	35
Усилие ручного открывания и закрывания, Н, не более	150
Безотказность, количество циклов открывания-закрывания	20 000
Угол открытия створок, град	170

Условия эксплуатации

1. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

2. Не прилагайте для открытия ворот большое усилие, передвигайте створки плавно без резких рывков и толчков.

3. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

4. Запрещается открывать створки ворот при сцепленном приводе.

5. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

6. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.

7. Строго запрещено пересекать траекторию движения створок ворот во время их открытия и закрытия, т. к. это может привести к серьезным травмам.

8. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.

9. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

10. Следите за тем, чтобы во время перемещения створок ворот в проеме отсутствовали посторонние предметы, мусор и снег, т. к. это может привести к повреждению ваших ворот.

11. Для обеспечения плавности хода ворот, необходимо раз в полгода смазывать петли маслом.

12. В случае использования ворот не по назначению компания-изготовитель не несет ответственности за их целостность и правильную работу.

Гарантийные обязательства

Покупателю предоставляется гарантия надежности работы распашных ворот производства концерна DoorHan на 1 год с момента приобретения.

Документация

Дизайн панелей

Доска

Горизонтальная полоса (внутренняя сторона)

Тип поверхности

Под дерево (внешняя сторона)

Стукко (внутренняя сторона)

Варианты исполнения щитов

Щит с вертикальным расположением сэндвич-панелей

Цвета

RAL 8017 (коричнево-красный)
Комплектация

Базовая комплектация

Комплект профилей и панелей для сборки створок ворот.

Ручка алюминиевая, соответствующая цвету окантовки.

Задвижка в землю.

Коробка с комплектацией для монтажа распашных ворот.

Комплект алюминиевых навесных столбов.

Дополнительная комплектация

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).

Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).

Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).

Столб бетонируемый 100 × 100 × 4.
Монтаж

Подготовка строительного объекта

Замер каждого параметра производится минимум в трех точках (в крайних положениях и по центру). За итоговый размер берется максимальное значение.

H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

Способы монтажа

Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размером 300 × 300 × 1 500 (глубина промерзания почвы).

Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.

Стандартные конструктивные решения

Открывание возможно внутрь или наружу огороженной территории.
