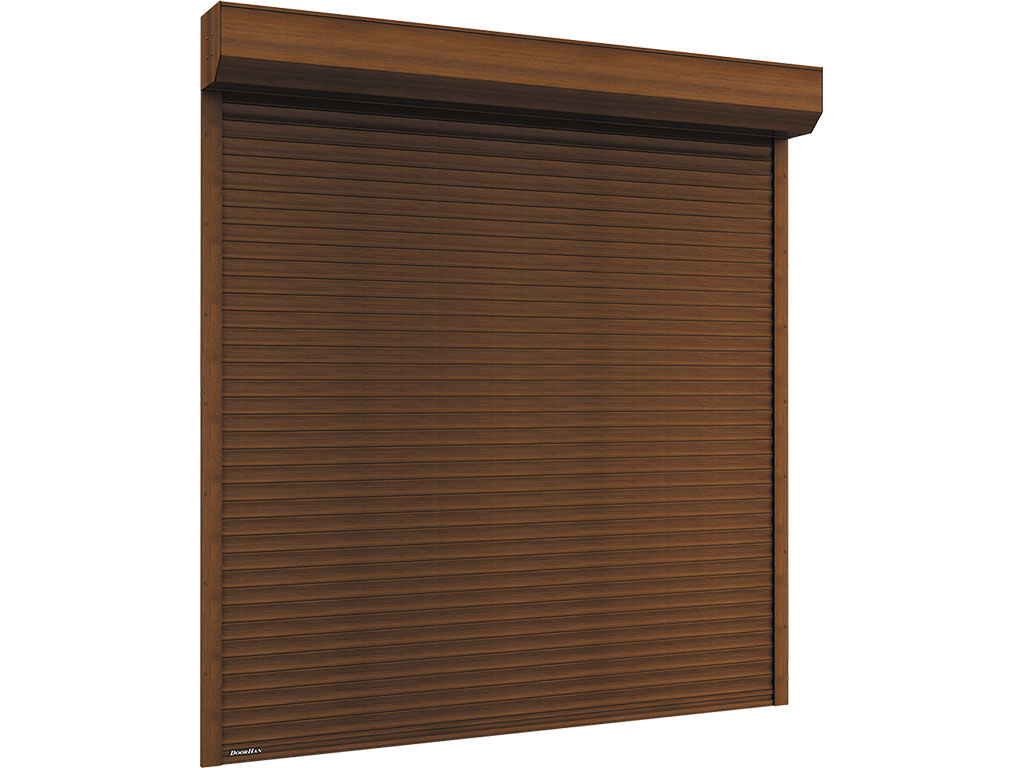

Уличные и гаражные рольворота из пенозаполненного профиля RH77M

Рольворота

Устанавливаются в проемы гаражей, торговых павильонов, производственных и складских помещений. Также рольворота могут использоваться в случаях, когда невозможна установка распашных, сдвижных или секционных ворот. Ворота из профиля RH77M обладают высокой стойкостью к ветровым нагрузкам и могут быть дополнительно усилены специальным профилем RHE77М для повышения жесткости полотна. Можно комбинировать с решетчатым профилем RHE78G с поликарбонатной вставкой.

Внешний вид

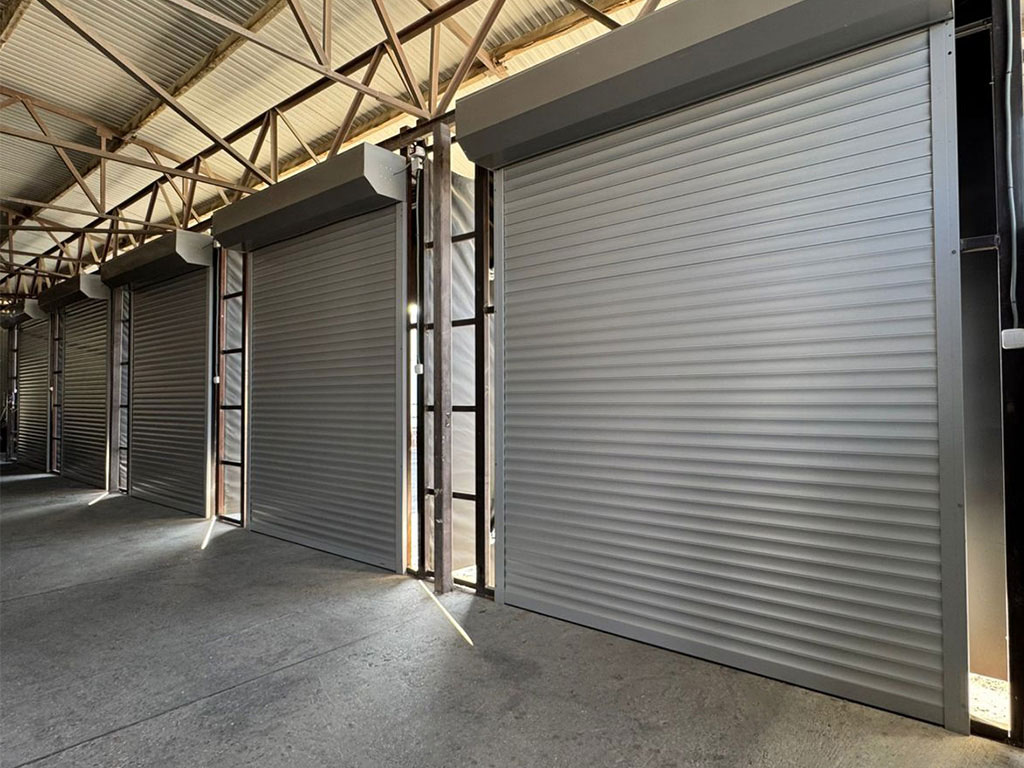

Рольворота, установленные в складском комплексе

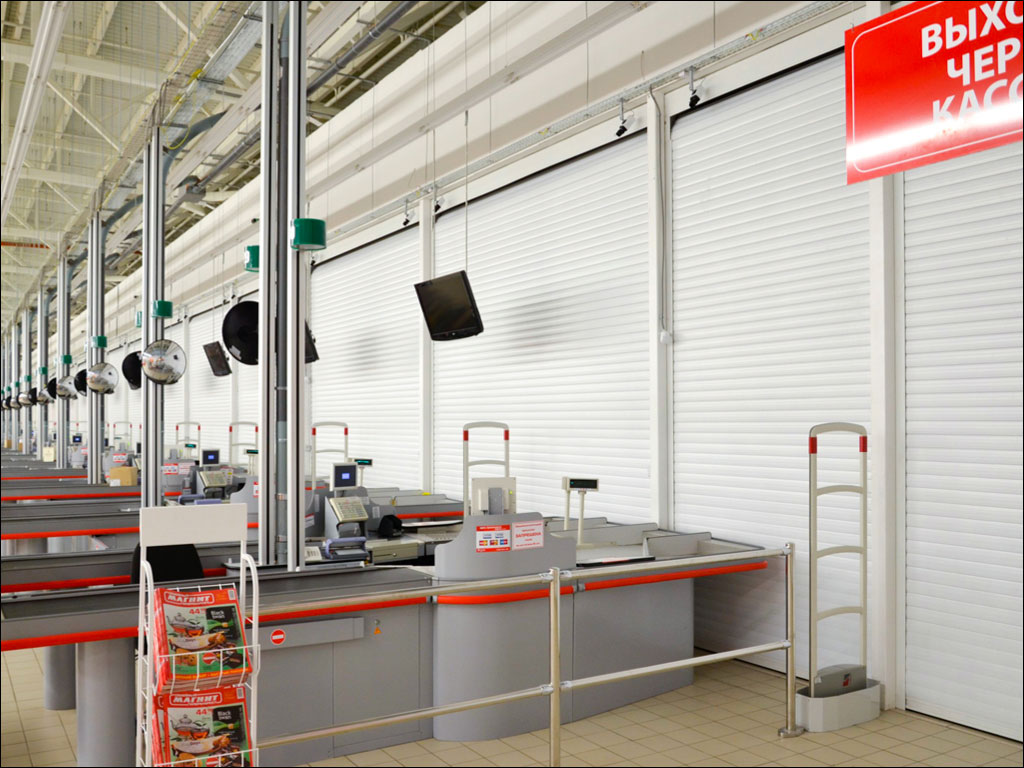

Витринные рольставни, установленные в магазине

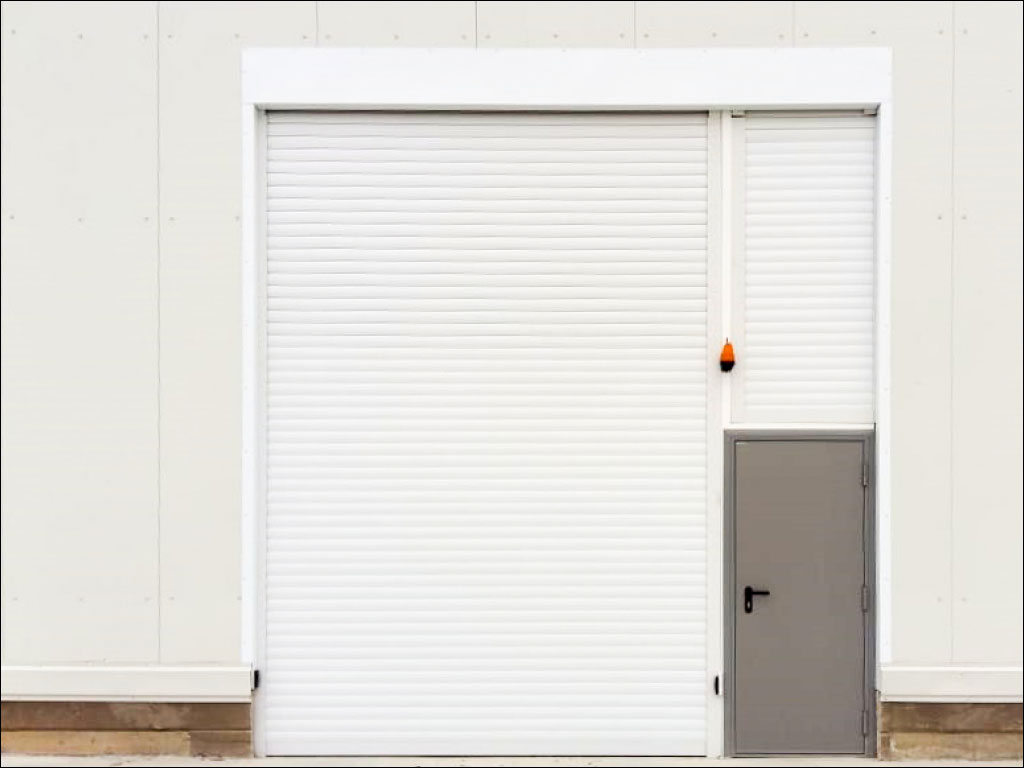

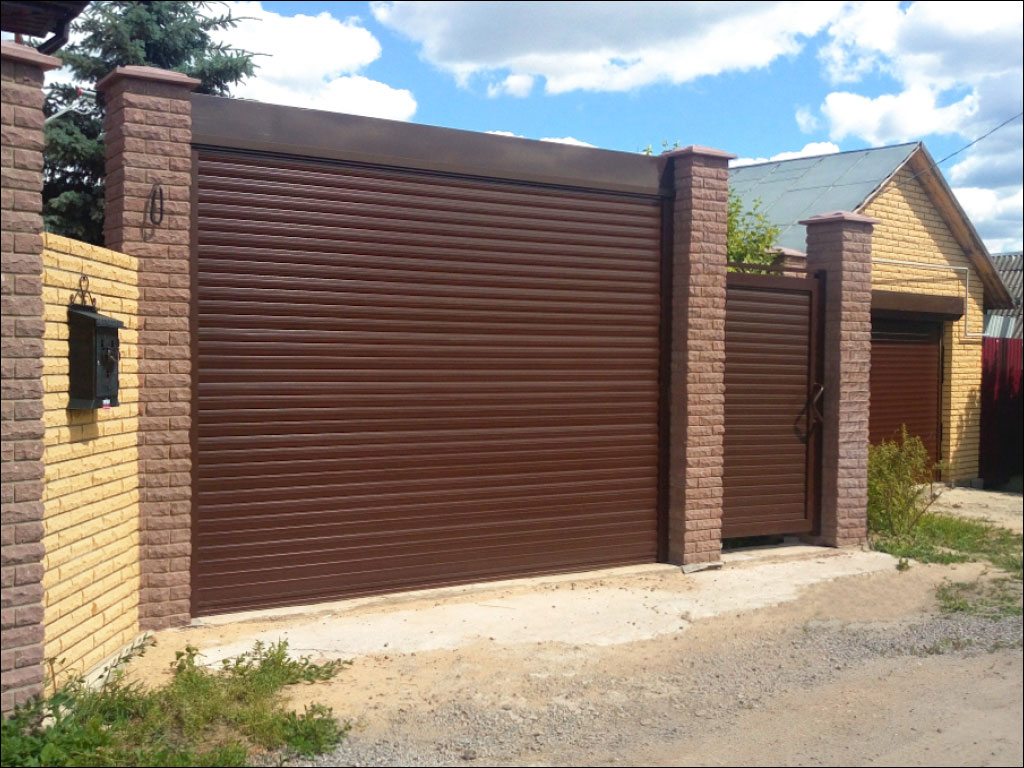

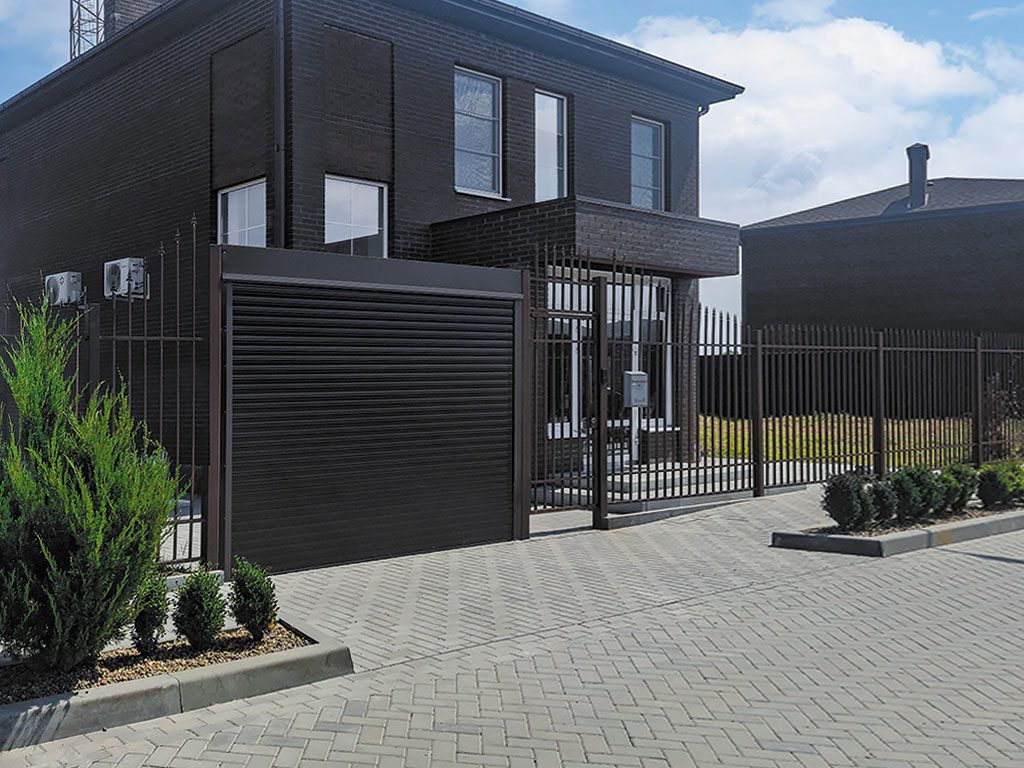

Рольворота для перекрытия въездного проема.

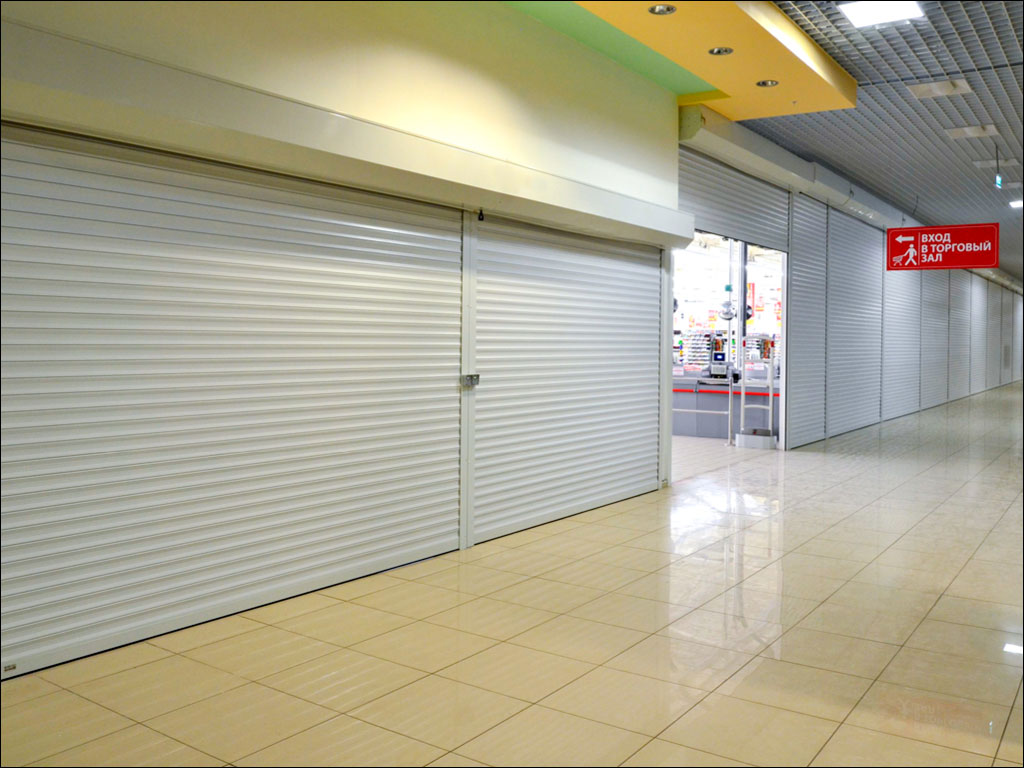

Рольставни для защиты витрин торговых павильонов.

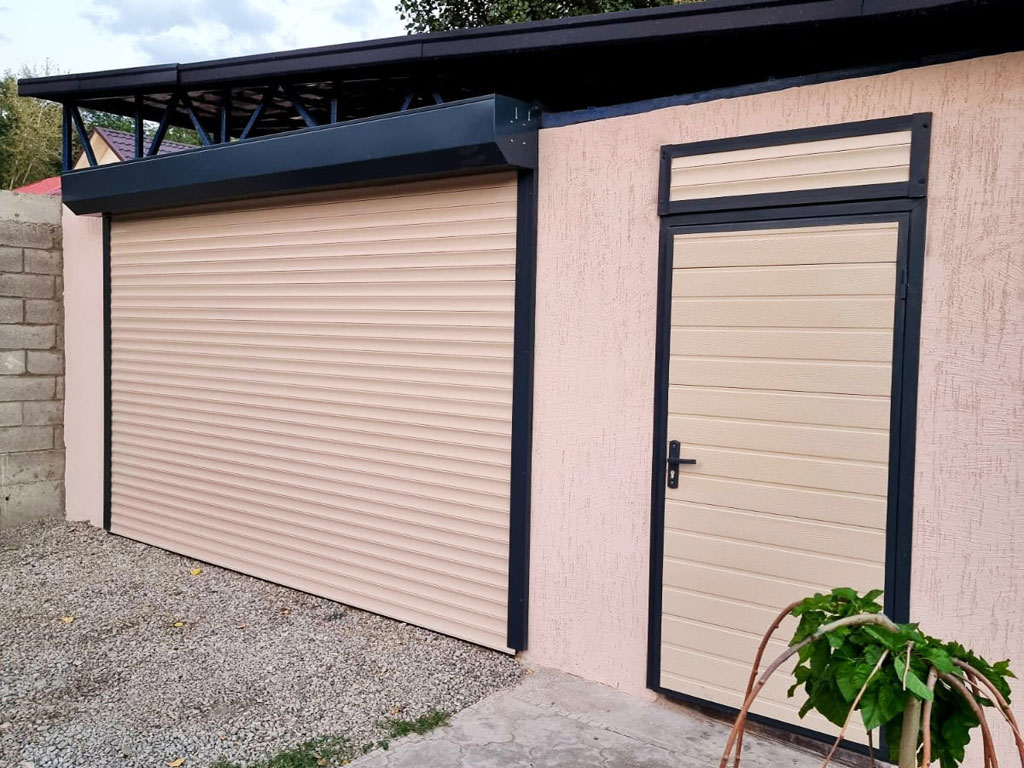

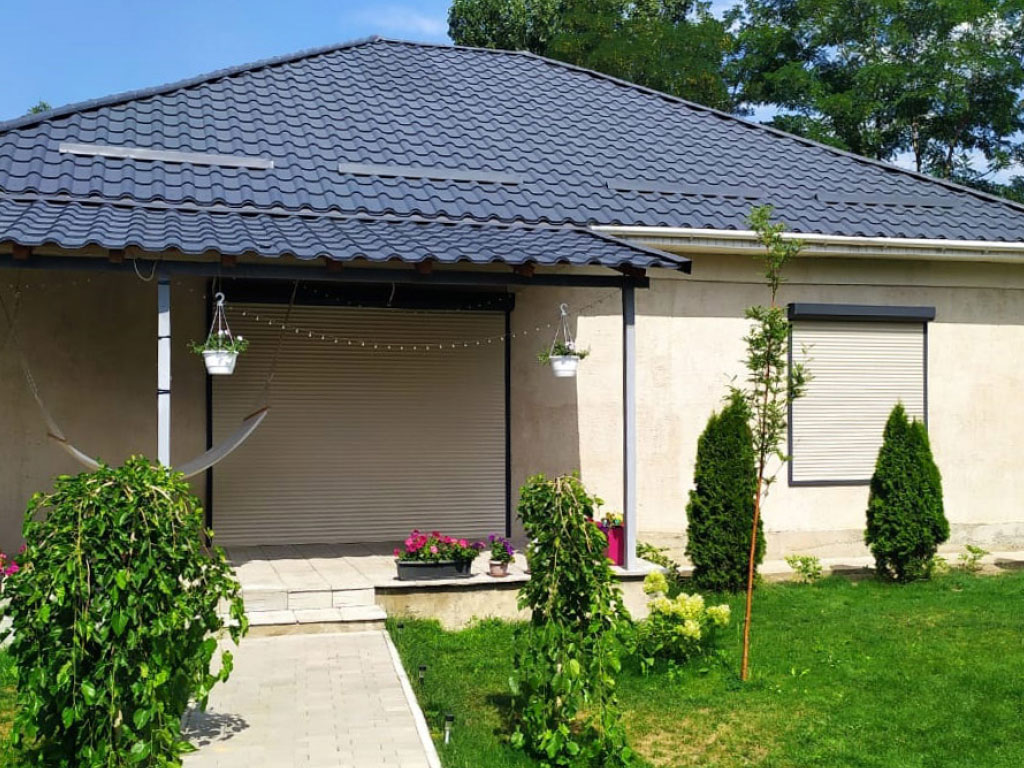

Рольворота, установленные в частном доме.

Таблица размеров

Параметр	Показатель
Высота проема, мм	1 000–4 500
Ширина проема, мм	1 000–5 200
Максимальная площадь полотна, м²	18
Притолока, мм	От 250 (накладной монтаж)
Пристенки, мм	От 83 (накладной монтаж)

Зона применения

Частный сектор
Рольворота подходят для обустройства въездных ворот к частным домам и коттеджам. Они защищают помещения от несанкционированного доступа, предотвращают проникновение на территорию, служат элементом декора и обеспечивают удобство в пользовании.
Коммерческие здания
Рольворота устанавливаются для обеспечения безопасности территории и контроля доступа сотрудников и посетителей. Конструкции дополняют системами автоматизации и управления, что увеличивает эффективность охраны и обеспечивает безопасность имущества.

Преимущества

Энергосберегающие свойства
Низкий коэффициент теплопроводности внутреннего наполнителя роллетного профиля (пены) позволяет эффективно сохранять комфортную температуру внутри помещения, защищая его от ветра, холода или жары.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Возможность выбора способа управления
Для большего удобства пользования рольставнями производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.

Конструкция

1. Крышка боковая RK250S, RK300, RSK300, RSK330, RK375;
2. Суппорт подшипника BS100, BS42;
3a. Ролик направляющий RU77 (RV77);
4. Подшипник BR28, BR42;
5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102;
6. Вал октагональный RV60, RV70, RV102;
7. Кольцо ригельное RD60, RD70;
8. Короб защитный RB250, RB300, RB330, RB375;
9. Замок автоматический RB4;
10. Электропривод внутривальный;
11. Пластина крепления привода BU100K;
12. Направляющий профиль RG83MS, RG90E, RG90MS, RG100;
13. Заглушка PB14;
14. Замок боковой SL77;
15. Профиль концевой RA77EM, RA77KN, RA70E;
16. Профиль (полотно) RH77M;
17. Выключатель с ключом SWM, SWK;
18. Выключатель клавишный SWB, SWH.

Технические характеристики

Параметр	Значение	Примечание
Материал	Аалюминий, пена
Вес профиля, кг/(п/м)	0,37
Вес профиля, кг/м²	4,8
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	5 200
Максимальная площадь полотна, м²	18

Условия эксплуатации

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерне DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Документация

Пенозаполненные профили для рольворот

RH77M

Основные цвета

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Антрацит муар

Золотой дуб

Тёмный дуб
Комплектация

Базовая комплектация

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический привод.

Коробка с комплектацией.

Дополнительная комплектация

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Сигнальная светодиодная лампа с антенной LAMP-PRO.
Монтаж

Подготовка строительного объекта

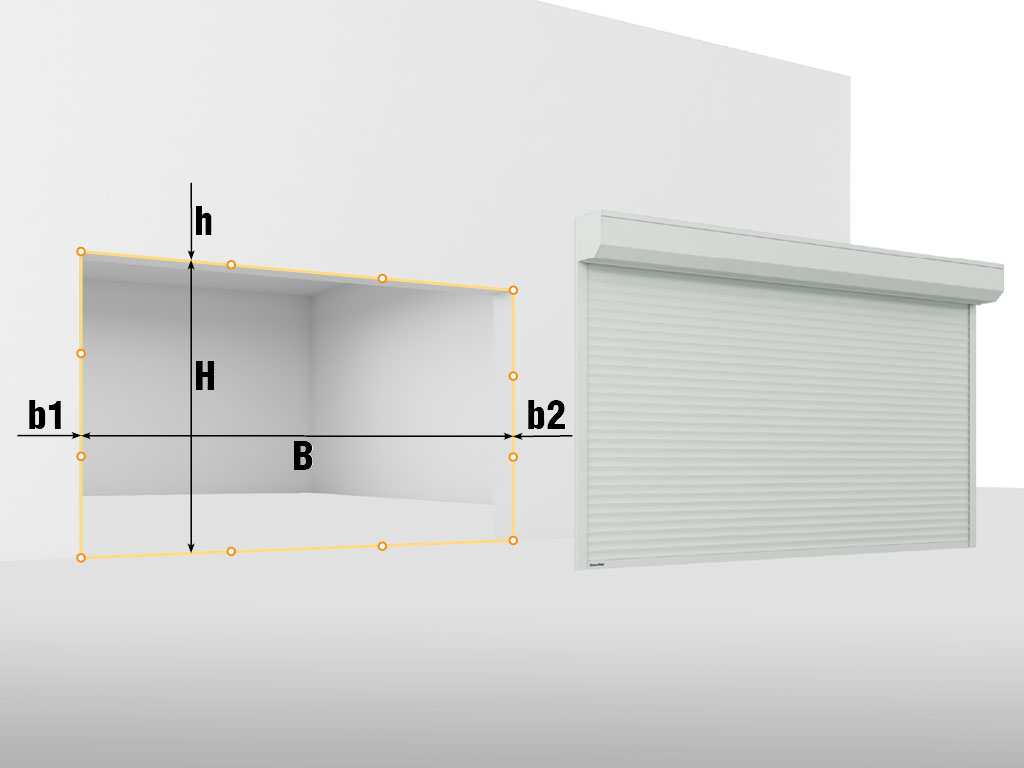

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.

Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм.

Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

Требования к строительному объекту
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Способы монтажа

Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке короба, двери и окна должны открываться в сторону, противоположную его установке.

Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

Стандартные конструктивные решения

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.
