Рольворота из стального профиля (взломоустойчивые) RHS75, RHS75P

Рольворота

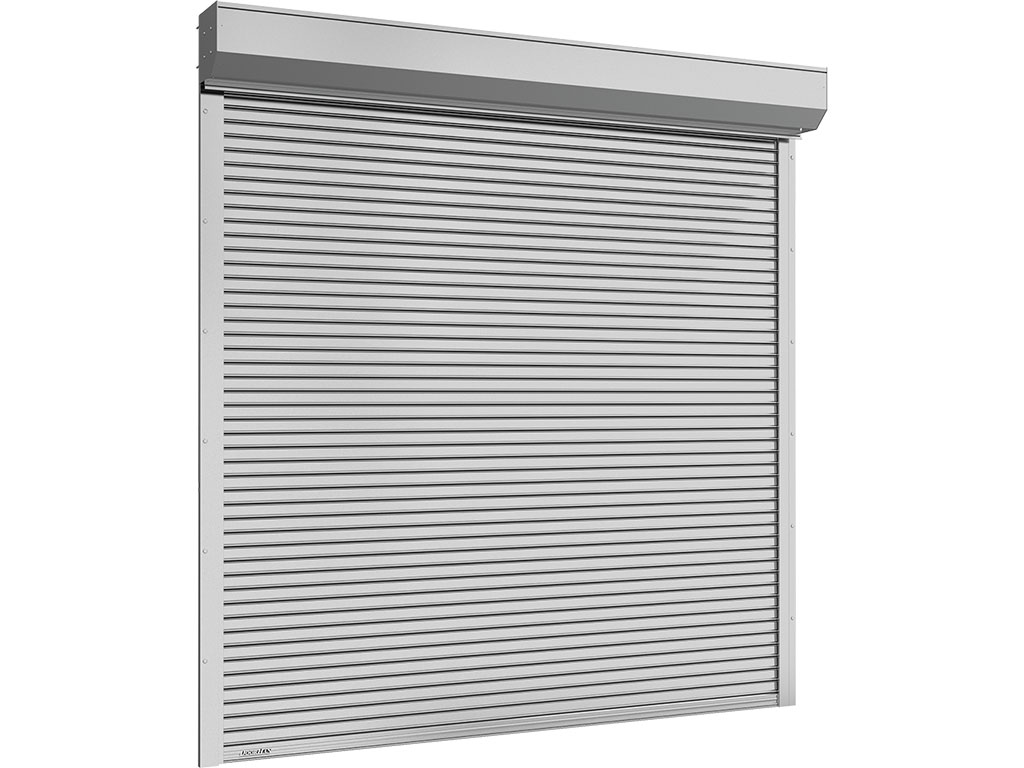

Рольворота из стального профиля RHS75, RHS75P применяются для защиты проемов от взлома и неблагоприятных погодных условий. Они полностью соответствуют российским и европейским нормам качества и безопасности, адаптированы для эксплуатации в различных климатических условиях. Для продления срока службы выполняется оцинковка и окраска металлических деталей, обеспечивающая устойчивость к коррозии и воздействию агрессивных сред.

Таблица размеров

Параметр	Показатель
Высота проема, мм	1 000–4 000
Ширина проема, мм	1 000–4 000
Максимальная площадь полотна, м²	16
Притолока, мм	От 300 (накладной монтаж)
Пристенки, мм	От 90 (накладной монтаж)

Зона применения

Коммерческие здания
Защита торговых центров, банков, витрин магазинов, офисных окон и дверей от вандализма и краж.
Объекты общественного назначения
Улучшение безопасности и приватности в школах, больницах и гостиницах, контроль над освещенностью, а также использование в качестве декоративного элемента дизайна зданий.

Преимущества

Взломостойкая конструкция
Повышенные прочностные характеристики роллет обеспечиваются применением профилей (класса P4) из холоднокатаной оцинкованной стали толщиной 0,8 мм и усиленных направляющих, надежно удерживающих полотно при сильных ветровых или ударных нагрузках.
Циркуляция воздуха и светопропускная способность
Использование перфорированного профиля RHS75P для сборки полотна обеспечивает естественную циркуляцию воздуха и умеренное проникновение света в помещение даже при закрытых роллетах.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки комбинированного полотна (из разных по цвету и дизайну ламелей), позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Удобное автоматическое управления
В базовый комплект поставки входит внутривальный электропривод, обеспечивающий возможность управления роллетами с помощью выключателя, пульта ДУ или других устройств.

Конструкция

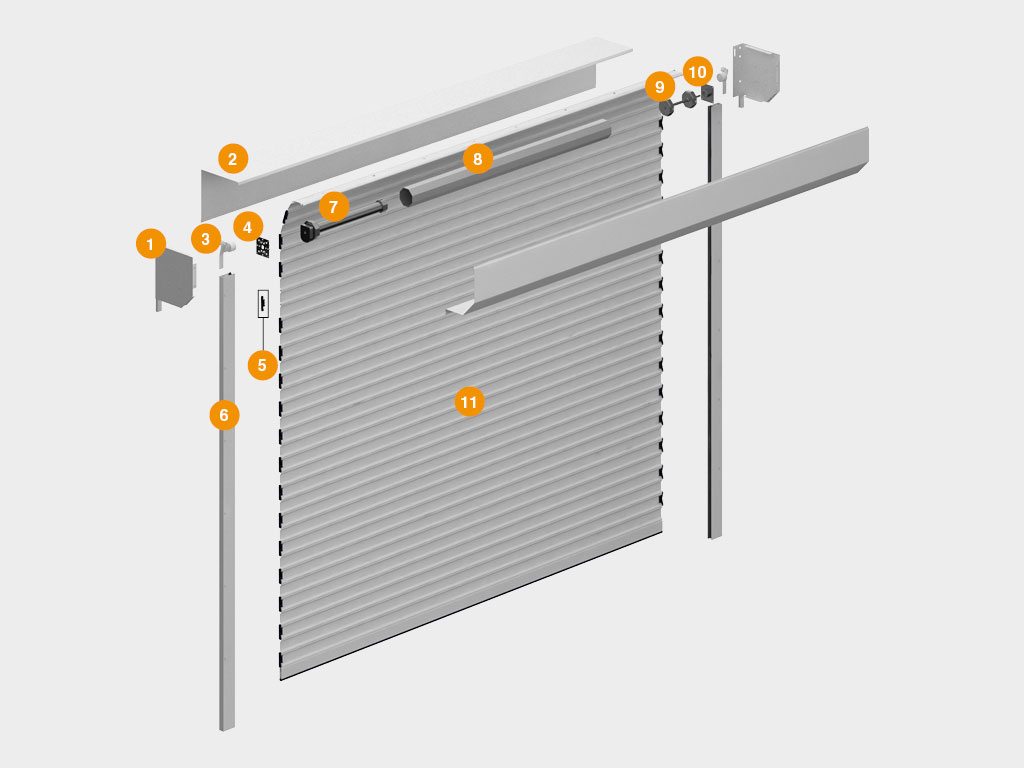

1. Крышка боковая RSK300, RSK330, RK375;
2. Короб защитный RBN300, RBN330, RBN375;
3. Ролик направляющий RV77;
4. Пластина крепления привода BU100K;
5. Замок боковой SL75;
6. Направляющий профиль RG90E;
7. Электропривод внутривальный;
8. Вал октагональный RV102;
9. Капсула универсальная KPU102;
10. Подшипник BS32;
11. Профиль (полотно) RHS75, RHS75P.

Технические характеристики

Параметр	Значение	Примечание
	Профиль стальной RHS75/RHS75P
Материал	Оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м)	0,774/0,655
Вес профиля, кг/м²	10,32/8,73
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	4 000
Максимальная площадь полотна, м²	16

Условия эксплуатации

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерне DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Документация

Стальные профили для рольворот

RHS75

RHS75P

Основные цвета

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Оцинкованный

Антрацит муар (RAL 7016)
Комплектация

Базовая комплектация

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

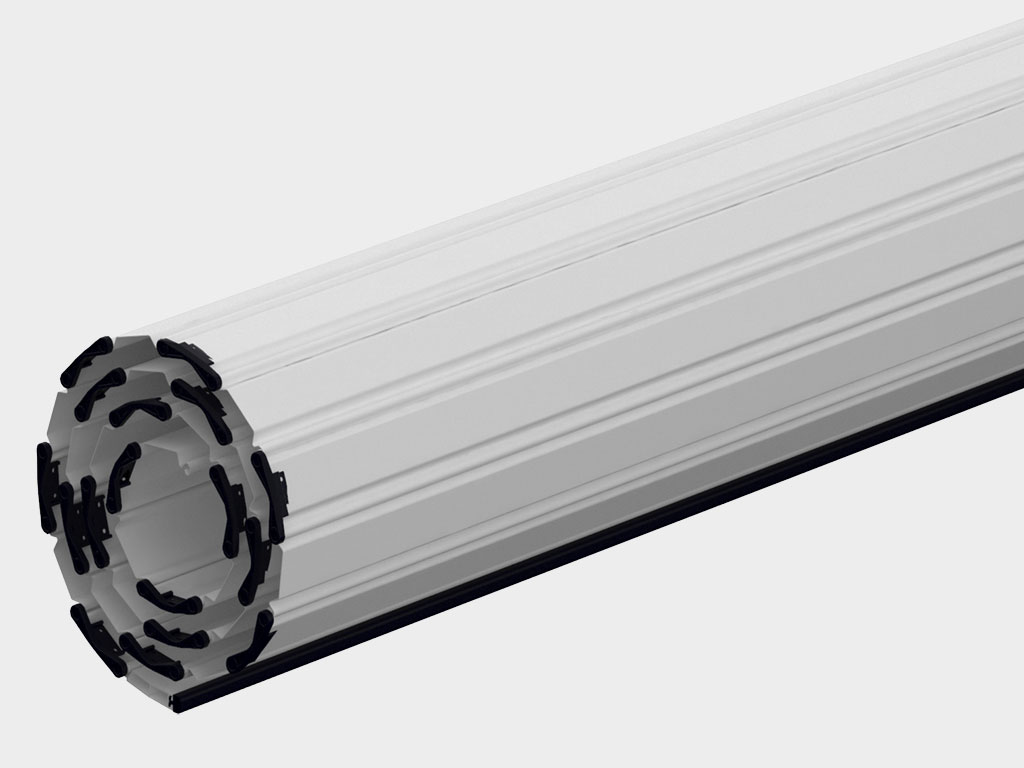

Полотно в сборе. Полотно из стального профиля с боковыми замками, предотвращающими расхождение профиля. Полотно может быть комбинированным — из сплошного и перфорированного профиля.

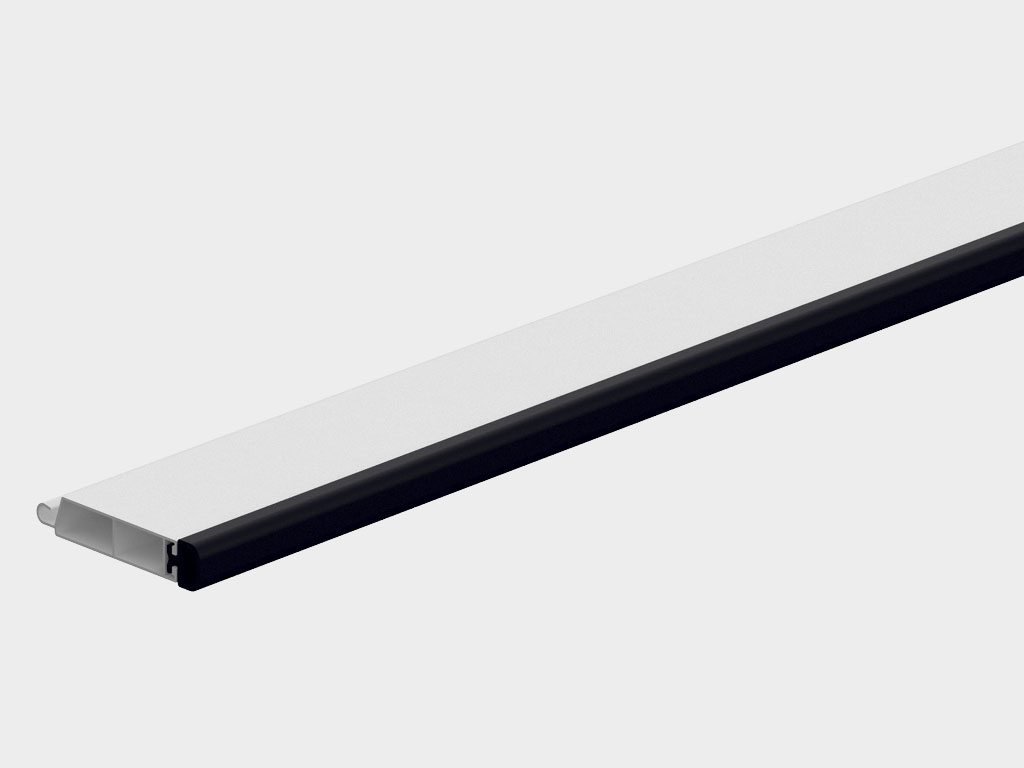

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

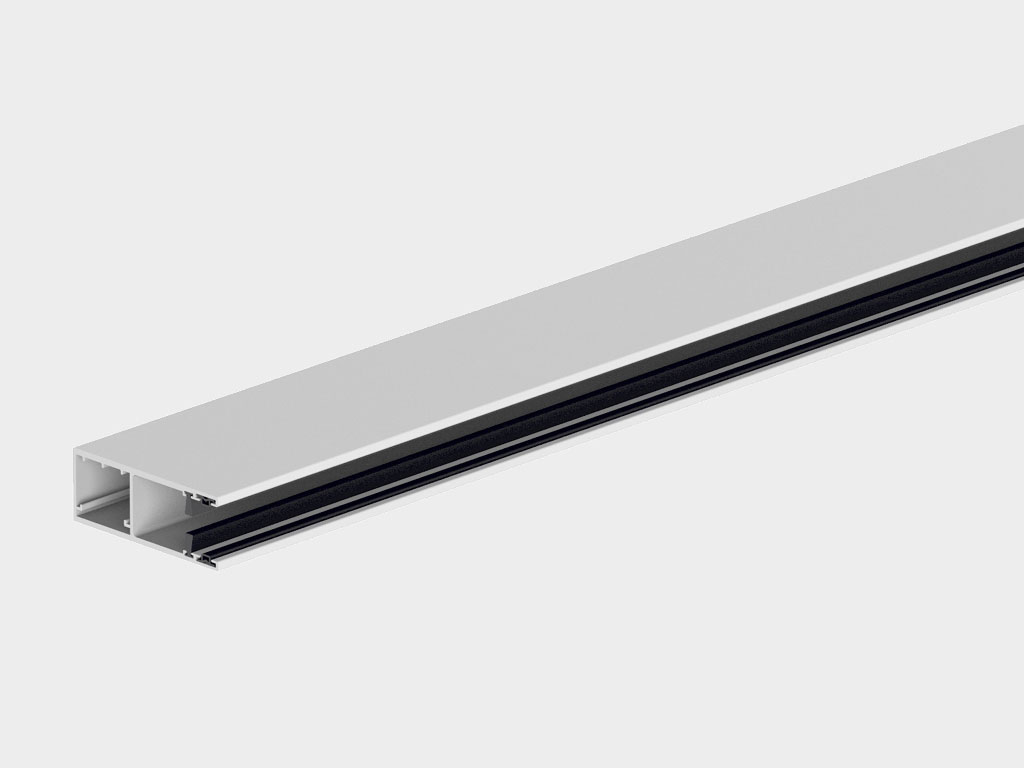

Комплект направляющих профилей с уплотнителем.

Электропривод внутривальный.

Коробка с комплектацией.

Дополнительная комплектация

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Сигнальная светодиодная лампа с антенной LAMP-PRO.
Монтаж

Подготовка строительного объекта

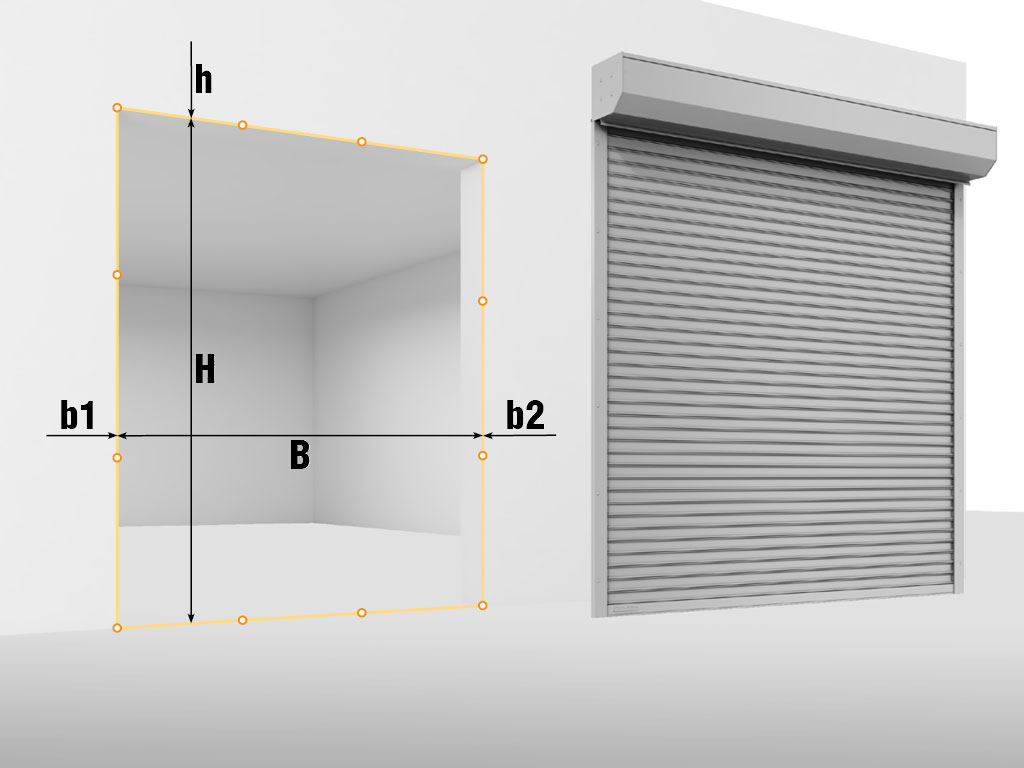

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.

Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм.

Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

Требования к строительному объекту
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Способы монтажа

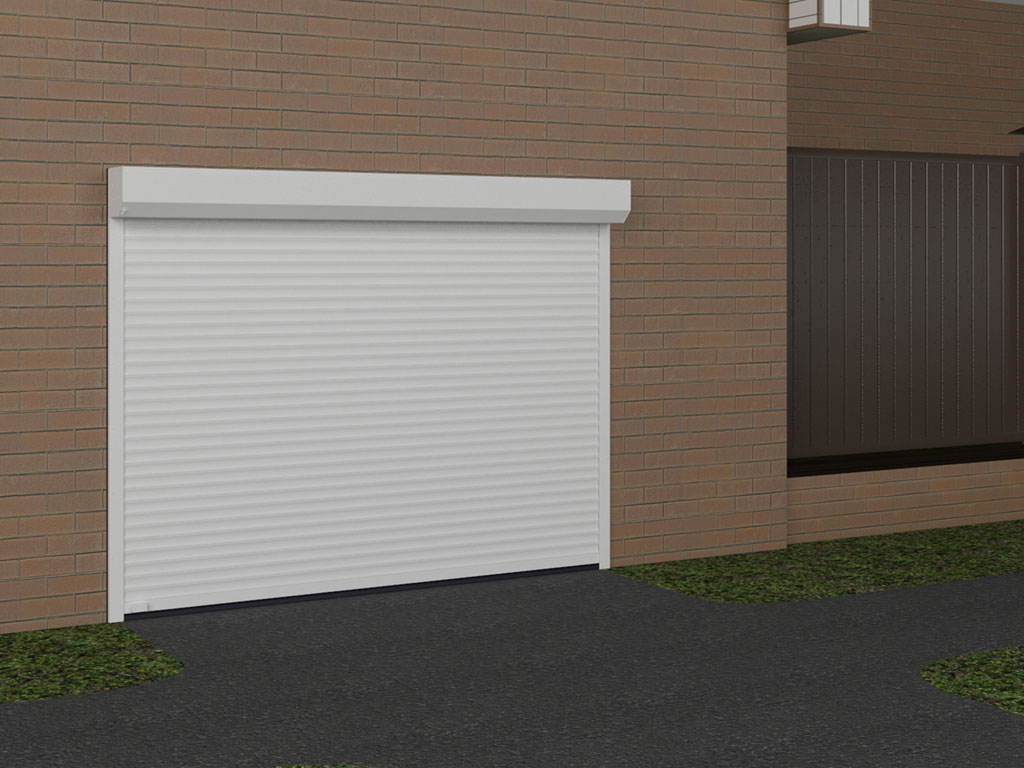

Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.

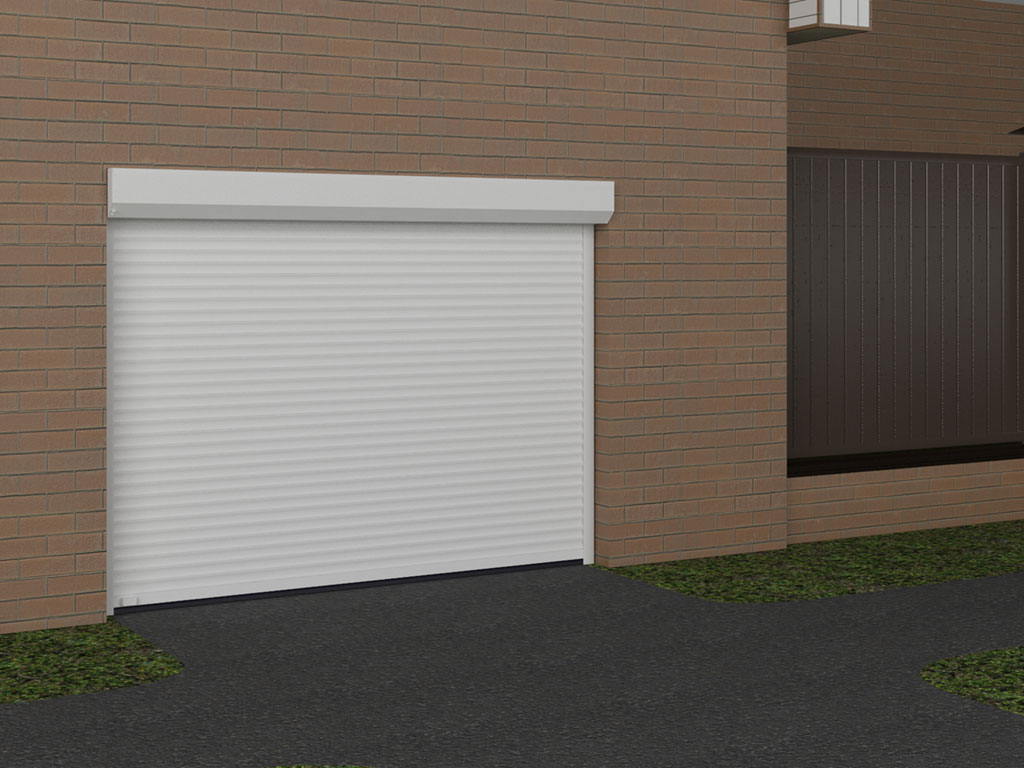

Встроенный монтаж, короб наружу позволяет расположить все элементы рольворот в нише внутри проема.
