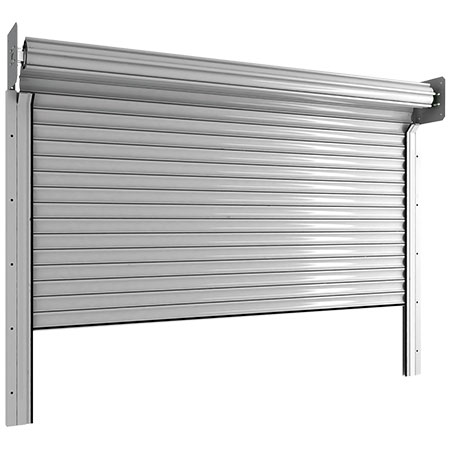

Стальные рулонные ворота с внутривальным электроприводом из профиля RHS117/0,8, RHS117P/0,8
Рулонные ворота соответствуют российским и европейским нормам качества и безопасности, а также адаптированы для эксплуатации в различных климатических условиях. Рулонные ворота с внутривальным приводом устанавливаются на въездные и гаражные проемы, торговые комплексы, складские и промышленные объекты площадью до 18 кв. м. Все комплектующие для рулонных ворот DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции рулонных ворот DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.
Высота проема для установки рулонных ворот составляет от 1 000 мм до 5 000 мм, ширина от 1 000 мм до 6 000 мм. Пристенки от 95 мм (накладной монтаж). Притолока от 350 мм (накладной монтаж). Максимальная площадь полотна 18 м².
Внешний вид
Технические решения и особенности рулонных ворот ДорХан
Конструкция рулонных ворот
1. Кронштейн консольный SR351;
2. Суппорт с подшипником BSR30;
3. Капсула регулируемая KPU10230;
4. Вал октагональный RV102;
5. Электропривод RS230, RS300;
6. Направляющий профиль RG95S;
7. Концевой профиль RA120E;
8. Уплотнитель нижний UP4;
9. Профиль полотна RHS117/08, RHS117P/08;
10. Уплотнитель боковой UP5.
Комплектация рулонных ворот DoorHan
Полотно на валу в сборе. Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8мм. Полотно может быть окрашено в любой из доступных для выбора цветов
Концевой профиль. Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4
Комплект направляющих профилей. Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.
Кронштейн. Кронштейны изготавливаются из стали, оцинковываются в процессе производства.
Электропривод внутривальный. Электропривод внутривальный поставляется с комплектом метизов для крепления привода и суппорта с подшипником
Коробка с дополнительной комплектациейДополнительная комплектация рулонных ворот
Блок управления CV01 для дистанционного управления одной роллетой или группой роллет
Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
Пульт Transmitter-4 для дистанционного управления четырьмя автоматическими устройствами
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами
Выключатель клавишный для накладного монтажа SWB
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника
Сигнальная светодиодная лампа с антенной Lamp-PROТехнические характеристики рулонных ворот DoorHan
Параметр Значение Примечание Профиль стальной сплошной RHS117 конструкция обладает классом взломостойкости Р4-P5 Материал оцинкованная сталь толщиной 0,8 мм Вес профиля, кг/(п/м) 1,2 Вес профиля, кг/м² 10,25 Количество ламелей на 1 м высоты полотна, шт. 10 Максимальная ширина полотна, м 6 Максимальная площадь полотна, м² 18 Профиль стальной перфорированный RHS117P/08 конструкция обладает классом взломостойкости Р4-P5 Материал оцинкованная сталь толщиной 0,8 мм Вес профиля, кг/(п/м) 1,08 Вес профиля, кг/м² 9,22 Количество ламелей на 1 м высоты полотна, шт. 10 Максимальная ширина полотна, м 6 Максимальная площадь полотна, м² 18 Условия эксплуатации рулонных ворот DoorHan
Правильная установка и эксплуатация рулонных ворот гарантирует надежность и долговечность работы. Для продления срока службы ваших рулонных ворот следуйте данной инструкции:
1. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу рулонных ворот и технической документацией компании DoorHan.
2. Рулонные ворота должны открываться плавно без рывков и толчков.
3. Для подъема и опускания полотна ворот необходимо использовать только предназначенные для этого устройства управления.
4. Не рекомендуется частичное поднятие или опускание полотна рулонных ворот, особенно для больших конструкций.
5. В случае использования в конструкции механического замка запрещается подъем полотна при закрытом замке.
6. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
7. Не допускайте детей к устройствам управления рулонными воротами (кнопкам, пультам).
8. Следите за тем, чтобы люди и животные не находились в зоне действия рулонных ворот во время их открывания или закрывания.
9. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
10. Не подвергайте рулонные ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
11. Следите за тем, чтобы во время перемещения полотна рулонных ворот в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
12. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем. Консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить.
13. В зимнее время, в случае оледенения частей конструкции рулонных ворот, перед подъемом и опусканием полотна необходимо предварительно простучать полотно по контуру до полного освобождения частей конструкции от льда и посторонних предметов, обращая особое внимание на состояние места примыкания нижней планки изделия к полу (они также должны быть очищены).
14. В случае использования рулонных ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу.
15, Диагностика и ремонт конструкций рулонных ворот должны проводиться только квалифицированными специалистами.
16. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год. -

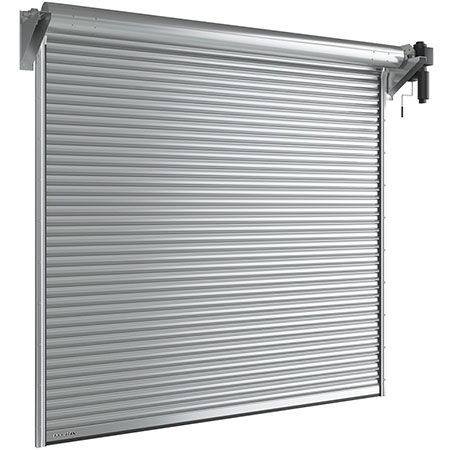

Стальные рулонные ворота с вальным электроприводом из профиля RHS117, RHS117P
Компания DoorHan предлагает рулонные ворота, которые соответствуют российским и европейским нормам качества и безопасности, а также адаптированы для эксплуатации в различных климатических условиях. Рулонные ворота с навальным приводом устанавливаются на гаражные проемы, складские помещения и промышленные объекты, могут перекрывать большие проемы шириной до 11,8 м. Все комплектующие для рулонных ворот DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции рулонных ворот DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.
Высота проема для установки рулонных ворот составляет от 2 000 мм до 6 300 мм, ширина от 2 000 мм до 11 800 мм. Пристенки от 500 мм. Притолока от 650 мм. Максимальная площадь полотна до 50 м².
Внешний вид
Технические решения и особенности рулонных ворот ДорХан
Конструкция рулонных ворот
1. Кольцо стопорное RN30, RN40, RN55;
2. Консоль SR425, SR650;
3. Суппорт с подшипником BS30, BS40, BS55;
4. Капсула регулируемая KPU10230, KPU159, KPU273-55;
5. Вал RV102, RV159m, RV273m-55;
6. Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55;
7. Кронштейн крепления привода SR200;
8. Направляющий профиль RG95S;
9. Заглушка PB14;
10. Замок боковой SLE117;
11. Профиль (полотно) RHS117, RHS117P;
12. Профиль концевой RA120E;
13. Привод вальный;
14. Уплотнитель нижний UP4, UP6;
15. Уплотнитель боковой UP5.
Комплектация рулонных ворот DoorHan
Полотно на валу в сборе. Полотно на валу в сборе состоит из вала с капсулами диаметром 102, 159, 273 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,9 мм. Полотно может быть окрашено в любой из доступных для выбора цветов. Концевой профиль. Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4 или UP6 (для установки оптосенсоров). Комплект направляющих профилей. Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.
Консоли. Консоли могут быть двух типоразмеров: 425 или 650 мм. Стальные, оцинкованные.
Электропривод навальный. Электропривод вальный поставляется с комплектом кронштейнов и метизов для крепления привода и суппорта с подшипником. Коробка с дополнительной комплектациейДополнительная комплектация рулонных ворот
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума Пульт Transmitter-4 для дистанционного управления четырьмя автоматическими устройствами Выключатель ключ-кнопка SWM (металлический)Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника Сигнальная светодиодная лампа с антенной Lamp-PROТехнические характеристики рулонных ворот DoorHan
Параметр Значение Примечание Профиль стальной сплошной RHS117 промышленные рулонные ворота из стального профиля с навальным приводом Материал оцинкованная сталь толщиной 0,9 мм конструкция обладает классом взломостойкости Р4-P5 и пожаробезопасности К0 Вес профиля, кг/(п/м) 1,36 Вес профиля, кг/м² 11,61 Количество ламелей на 1 м высоты полотна, шт. 8,54 Максимальная ширина полотна, м 11,8 Максимальная площадь полотна, м² 50 Профиль стальной перфорированный RHS117P промышленные рулонные ворота из стального профиля с навальным приводом Материал оцинкованная сталь толщиной 0,9 мм конструкция обладает классом взломостойкости Р4-P5 и пожаробезопасности К0 Вес профиля, кг/(п/м) 1,2 Вес профиля, кг/м² 10,25 Количество ламелей на 1 м высоты полотна, шт. 8,54 Максимальная ширина полотна, м 11,8 Максимальная площадь полотна, м² 50 Условия эксплуатации рулонных ворот DoorHan
Правильная установка и эксплуатация рулонных ворот гарантирует надежность и долговечность работы. Для продления срока службы ваших рулонных ворот следуйте данной инструкции:
1. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу рулонных ворот и технической документацией компании DoorHan.
2. Рулонные ворота должны открываться плавно без рывков и толчков.
3. Для подъема и опускания полотна ворот необходимо использовать только предназначенные для этого устройства управления.
4. Не рекомендуется частичное поднятие или опускание полотна рулонных ворот, особенно для больших конструкций.
5. В случае использования в конструкции механического замка запрещается подъем полотна при закрытом замке.
6. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
7. Не допускайте детей к устройствам управления рулонными воротами (кнопкам, пультам).
8. Следите за тем, чтобы люди и животные не находились в зоне действия рулонных ворот во время их открывания или закрывания.
9. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
10. Не подвергайте рулонные ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
11. Следите за тем, чтобы во время перемещения полотна рулонных ворот в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
12. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем. Консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить.
13. В зимнее время, в случае оледенения частей конструкции рулонных ворот, перед подъемом и опусканием полотна необходимо предварительно простучать полотно по контуру до полного освобождения частей конструкции от льда и посторонних предметов, обращая особое внимание на состояние места примыкания нижней планки изделия к полу (они также должны быть очищены).
14. В случае использования рулонных ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу.
15, Диагностика и ремонт конструкций рулонных ворот должны проводиться только квалифицированными специалистами.
16. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.Документация
Чертежи
Сборочный чертеж. Ворота рулонные с навальным приводом.
Инструкции
Инструкция по монтажу рулонных ворот с вальным приводом.
-
Дизайн стальных профилей
Профиль RHS117 (RHS117/0.8)
Профиль RHS117P (RHS117P/0.8)Цветовая гамма рулонных ворот
Стандартные цвета
RAL 9003 белый
RAL 8014 коричневый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 3005 бордовый
RAL 9006 серебристый
RAL 7004 серый
Неокрашенный (оцинкованный)Дополнительные цвета
Желтый нарцисс (RAL 1007)
Слоновая кость (RAL 1015)
Желтый шафран (RAL 1017)
Серый бежевый (RAL 1019)
Красный рубин (RAL 3004)
Красный насыщенный (RAL 3020)
Синяя сталь (RAL 5011)
Зеленая ель (RAL 6009)
Серый антрацит (RAL 7016)
Серый графит (RAL 7035)
Коричневый шоколад (RAL 8017)
Серо-коричневый (RAL 8019
Черный темный (RAL 9005) -
Монтаж рулонных ворот DoorHan
Подготовка проема для монтажа
Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h1 — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Требования к строительному объекту
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.Способы монтажа
Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема. Вал с роликовым полотном и консоли устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые ворота при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема, только необходимые размеры пристенков (от 500 мм) и притолоки (от 650 мм). При накладном типе монтажа рулонных ворот вал с роликовым полотном и консоли с вальным элетроприводом устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рулонные ворота при этом полностью перекрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рулонных ворот в проеме.Стандартные конструктивные решения
Стальные рулонные ворота с полотном из сплошного профиля RHS117 (RHS117/08)
Стальные рулонные ворота с полотном из перфорированного профиля RHS117P (RHS117P/08)
Стальные рулонные ворота с комбинированным полотном из сплошного и перфорированного профиля
