Рулонные ворота

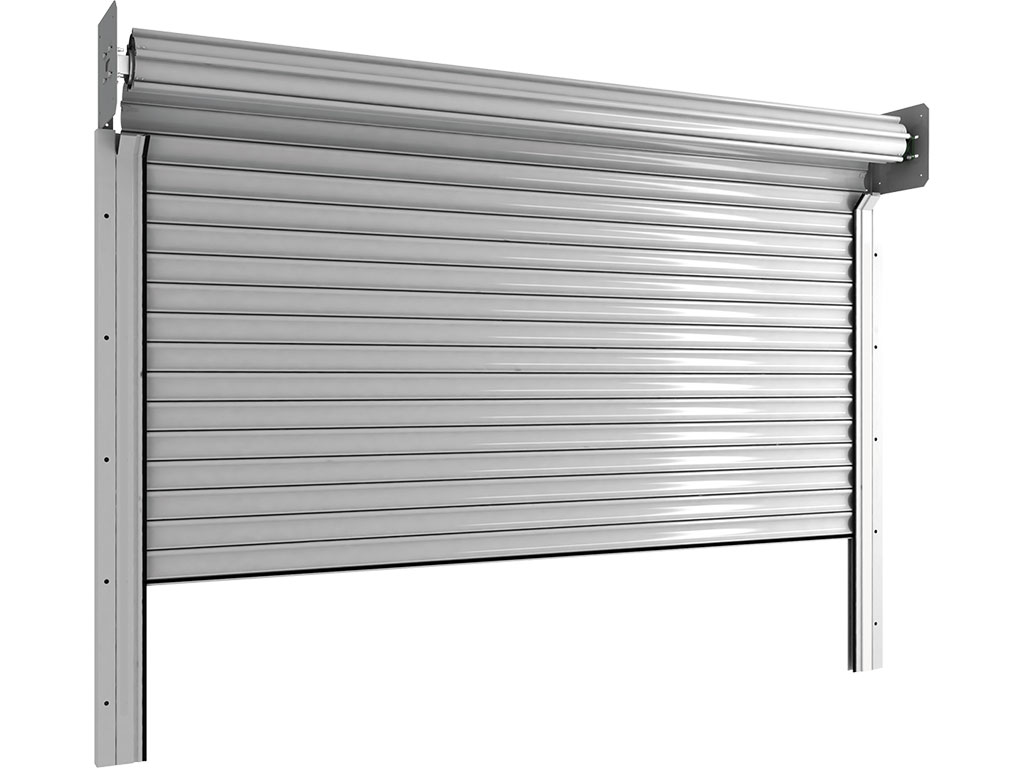

Рулонные ворота с внутривальным приводом и максимальной площадью полотна до 20 м² устанавливаются на въездные и гаражные проемы в частных домовладениях, торговых комплексах, складских и промышленных объектах. Профили для рулонных ворот изготовлены из холоднокатаной стали, оцинкованы или окрашены порошковой краской, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред и значительно продлевает срок их службы.
Внешний вид
Таблица размеров
Параметр Показатель Высота проема, мм 1 000–5 000 Ширина проема, мм 1 000–6 500 Притолока, мм От 350 (накладной монтаж) Пристенки, мм От 95 (накладной монтаж) Максимальная площадь полотна, м² 20 Зона применения
Преимущества
Конструкция

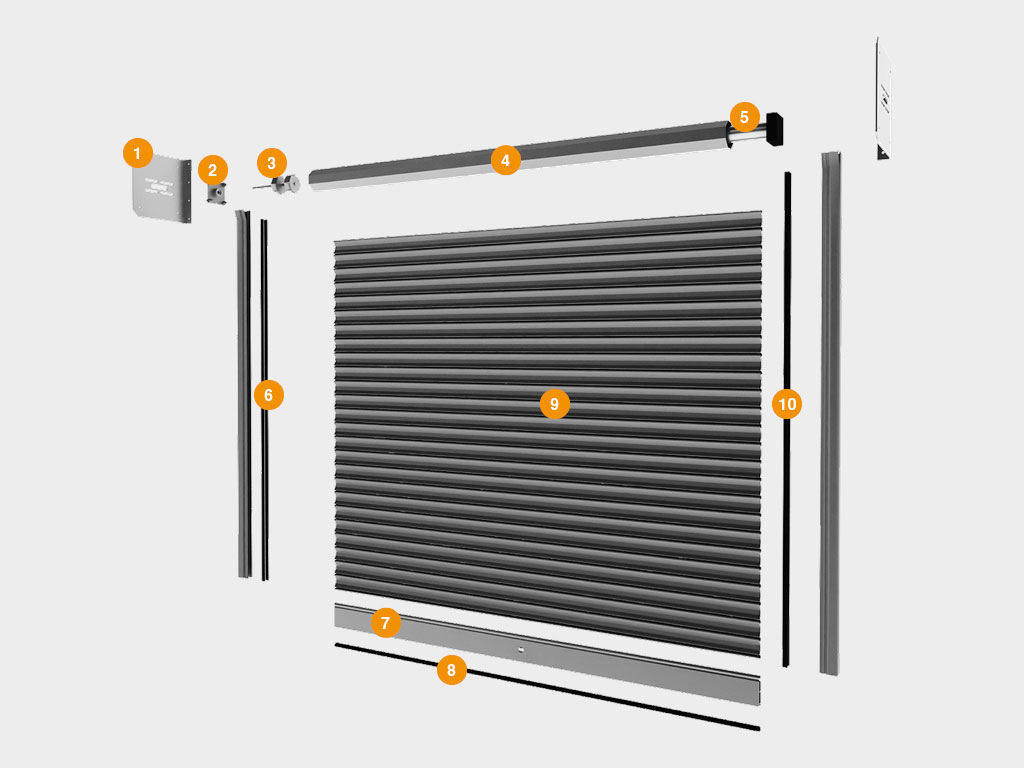

1. Кронштейн консольный SR351;
2. Суппорт с подшипником BSR30;
3. Капсула регулируемая KPU10230;
4. Вал октагональный RV102;
5. Электропривод RS230, RS300;
6. Направляющий профиль RG95S;
7. Концевой профиль RA120E;
8. Уплотнитель нижний UP4;
9. Профиль полотна RHS117/08, RHS117P/08;
10. Уплотнитель боковой UP5.Технические характеристики
Параметр Значение Примечание Профиль стальной сплошной RHS117/08 Конструкция обладает классом взломостойкости Р4-P5 Материал Оцинкованная сталь толщиной 0,8 мм Вес профиля, кг/(п/м) 1,2 Вес профиля, кг/м² 10,25 Количество ламелей на 1 м высоты полотна, шт. 10 Максимальная ширина полотна, м 6,5 Максимальная площадь полотна, м² 20 Профиль стальной перфорированный RHS117P/08 Конструкция обладает классом взломостойкости Р4-P5 Материал Оцинкованная сталь толщиной 0,8 мм Вес профиля, кг/(п/м) 1,08 Вес профиля, кг/м² 9,22 Количество ламелей на 1 м высоты полотна, шт. 10 Максимальная ширина полотна, м 6,5 Максимальная площадь полотна, м² 20 Условия эксплуатации
Правильная установка и эксплуатация рулонных ворот гарантирует надежность и долговечность работы. Для продления срока службы ваших рулонных ворот следуйте данной инструкции:
1. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу рулонных ворот и технической документацией концерна DoorHan.
2. Рулонные ворота должны открываться плавно, без рывков и толчков.
3. Для подъема и опускания полотна ворот необходимо использовать только предназначенные для этого устройства управления.
4. Не рекомендуется частичное поднятие или опускание полотна рулонных ворот, особенно для больших конструкций.
5. В случае использования в конструкции механического замка запрещается подъем полотна при закрытом замке.
6. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
7. Не допускайте детей к устройствам управления рулонными воротами (кнопкам, пультам).
8. Следите за тем, чтобы люди и животные не находились в зоне действия рулонных ворот во время их открывания или закрывания.
9. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
10. Не подвергайте рулонные ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
11. Следите за тем, чтобы во время перемещения полотна рулонных ворот в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
12. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем. Консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить.
13. В зимнее время, в случае оледенения частей конструкции рулонных ворот, перед подъемом и опусканием полотна необходимо предварительно простучать полотно по контуру до полного освобождения частей конструкции от льда и посторонних предметов, обращая особое внимание на состояние места примыкания нижней планки изделия к полу (они также должны быть очищены).
14. В случае использования рулонных ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу.
15, Диагностика и ремонт конструкций рулонных ворот должны проводиться только квалифицированными специалистами.
16. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности рулонных ворот производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия.
Документация
Чертежи
Сборочный чертеж. Ворота рулонные с внутривальным приводом из профиля RHS11708.Паспорта и сертификаты
Взломостойкость стальных профилей;
Сертификат соответствия «Профили металлические роликовой прокатки»;
Сертификат соответствия «Ворота роллетные из металлических профилей роликовой прокатки»;
Паспорт «Стальные рулонные ворота».Инструкции
Инструкция по монтажу стальных рулонных ворот с внутривальным приводом;
Сервисная книжка по роллетным системам.Инструкции
Каталог комплектации для роллетных систем. -
-
Стальные профили
Профиль RHS117 (RHS117/0.8)
Профиль RHS117P (RHS117P/0.8)Стандартные цвета
RAL 9003 белый
RAL 8014 коричневый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 3005 бордовый
RAL 9006 серебристый
RAL 7004 серый
Неокрашенный (оцинкованный)Дополнительные цвета
Желтый нарцисс (RAL 1007)
Белая устрица (RAL 1013)
Слоновая кость (RAL 1015)
Желтый шафран (RAL 1017)
Серый бежевый (RAL 1019)
Красный рубин (RAL 3004)
Красный насыщенный (RAL 3020)
Синяя сталь (RAL 5011)
Зеленая ель (RAL 6009)
Серый антрацит (RAL 7016)
Серый графит (RAL 7035)
Серое окно (RAL 7040)
Коричневый шоколад (RAL 8017)
Серо-коричневый (RAL 8019)
Черный янтарь (RAL 9005)
Белый (RAL 9010) -
Комплектация
Базовая комплектация
Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.
Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4.
Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.
Кронштейны изготавливаются из стали, оцинковываются в процессе производства.
Электропривод внутривальный поставляется с комплектом метизов для крепления привода и суппорта с подшипником.
Коробка с дополнительной комплектацией.Дополнительная комплектация
Блок управления CV01 для дистанционного управления одной роллетой или группой роллет.
Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Выключатель клавишный для накладного монтажа SWB.
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Сигнальная светодиодная лампа с антенной LAMP-PRO. -
Монтаж
Подготовка строительного объекта

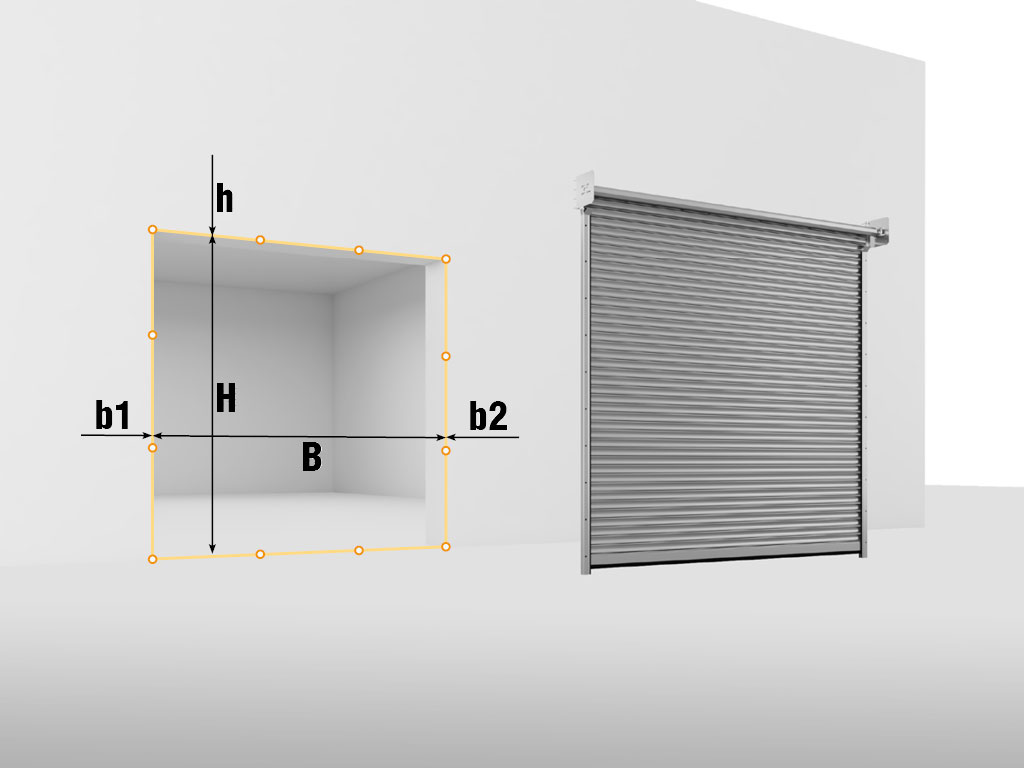

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Требования к строительному объекту
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Способы монтажа
Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема. Вал с роликовым полотном и консоли устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые ворота при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рулонных ворот в проеме.
Стандартные конструктивные решения
Рулонные ворота из сплошного стального профиля RHS117/08.
Рулонные ворота из перфорированного стального профиля RHS117P/08.
Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля.
