Рулонные ворота из стальных профилей (взломоустойчивые) RHS117, RHS117P с вальным электроприводом {{ name }}

Рулонные ворота

Рулонные ворота с вальным приводом и максимальной площадью полотна до 50 м² устанавливаются на гаражные проемы, складские помещения и промышленные объекты, могут перекрывать большие проемы шириной до 11,8 м. Профили для рулонных ворот изготовлены из холоднокатаной стали, оцинкованы или окрашены порошковой краской, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред и значительно продлевает срок их службы.

Внешний вид

Таблица размеров

Зона применения

• Промышленные объекты
  Фабрики и заводы, складские комплексы, ангары для хранения и обслуживания различной техники и авиационные ангары, нефтебазы.
• Коммерческие объекты
  Магазины, торговые павильоны, салоны автомобилей, автосервисы, банки, ломбарды, ювелирные салоны.
• Складские объекты
  Логистические центры, склады предприятий и торговых сетей, хранилища товаров различного назначения.

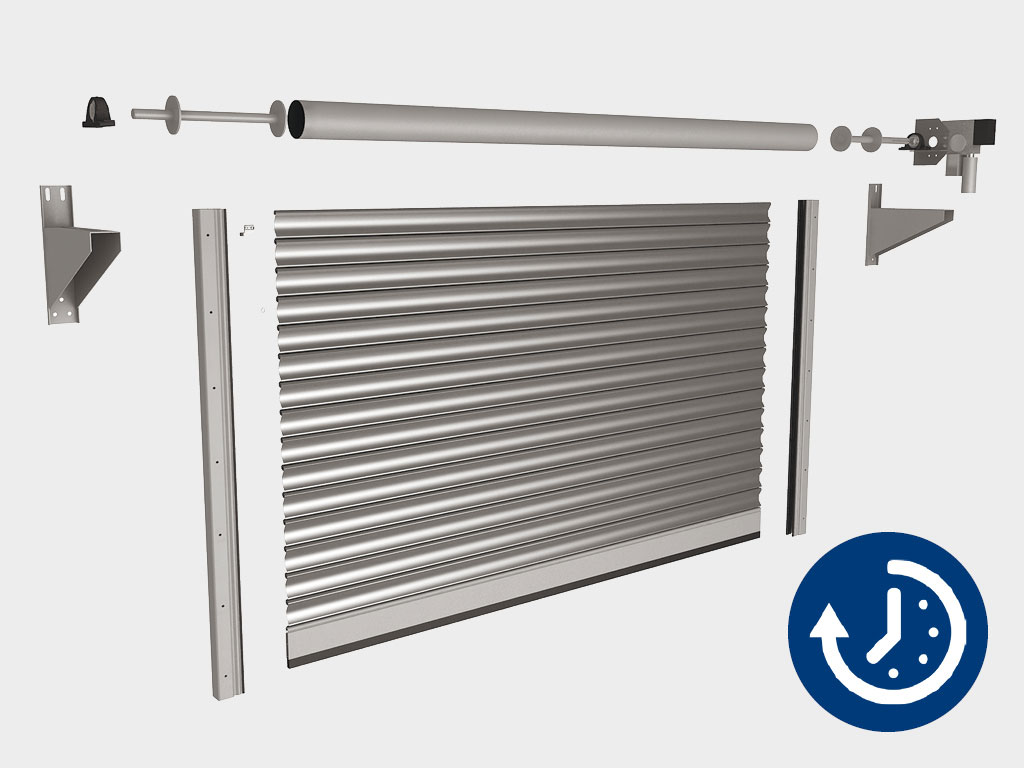

Преимущества

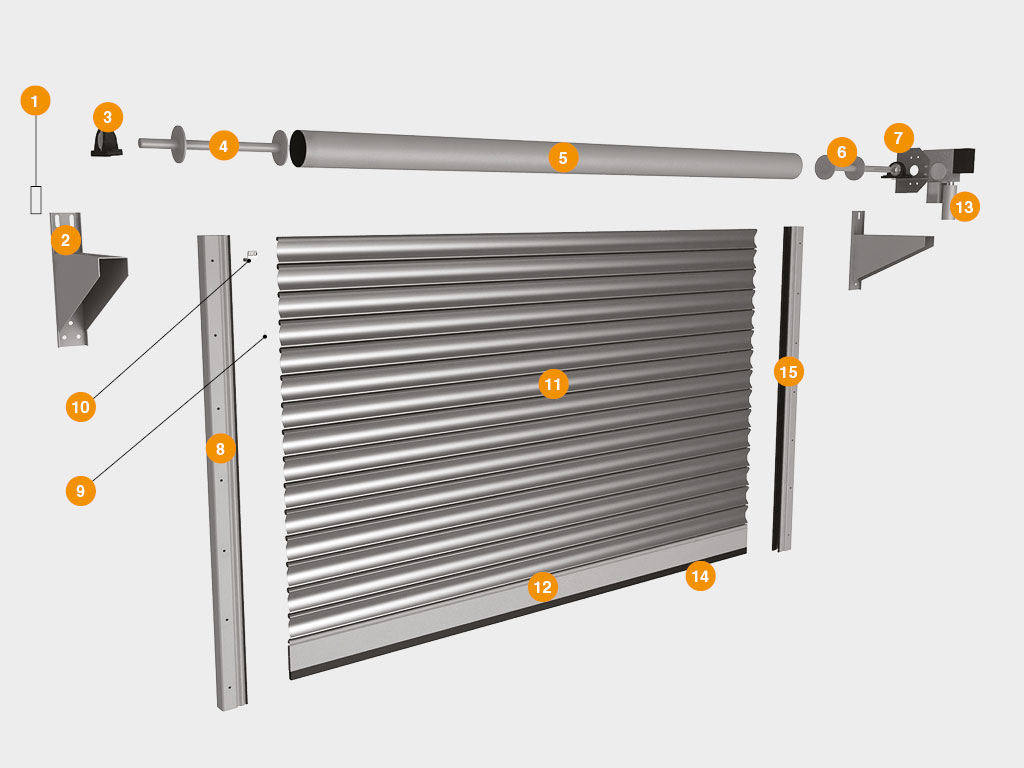

Конструкция

1. Кольцо стопорное RN30, RN40, RN55;
2. Консоль SR425, SR650;
3. Суппорт с подшипником BS30, BS40, BS55;
4. Капсула регулируемая KPU10230, KPU159, KPU273-55;
5. Вал RV102, RV159m, RV273m-55;
6. Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55;
7. Кронштейн крепления привода SR200;
8. Направляющий профиль RG95S;
9. Заглушка PB14;
10. Замок боковой SLE117;
11. Профиль (полотно) RHS117, RHS117P;
12. Профиль концевой RA120E;
13. Привод вальный;
14. Уплотнитель нижний UP4, UP6;
15. Уплотнитель боковой UP5.

Технические характеристики

Условия эксплуатации

Правильная установка и эксплуатация рулонных ворот гарантирует надежность и долговечность работы. Для продления срока службы ваших рулонных ворот следуйте данной инструкции:

1. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу рулонных ворот и технической документацией концерна DoorHan.

2. Рулонные ворота должны открываться плавно, без рывков и толчков.

3. Для подъема и опускания полотна ворот необходимо использовать только предназначенные для этого устройства управления.

4. Не рекомендуется частичное поднятие или опускание полотна рулонных ворот, особенно для больших конструкций.

5. В случае использования в конструкции механического замка запрещается подъем полотна при закрытом замке.

6. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

7. Не допускайте детей к устройствам управления рулонными воротами (кнопкам, пультам).

8. Следите за тем, чтобы люди и животные не находились в зоне действия рулонных ворот во время их открывания или закрывания.

9. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

10. Не подвергайте рулонные ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

11. Следите за тем, чтобы во время перемещения полотна рулонных ворот в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

12. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем. Консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить.

13. В зимнее время, в случае оледенения частей конструкции рулонных ворот, перед подъемом и опусканием полотна необходимо предварительно простучать полотно по контуру до полного освобождения частей конструкции от льда и посторонних предметов, обращая особое внимание на состояние места примыкания нижней планки изделия к полу (они также должны быть очищены).

14. В случае использования рулонных ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу.

15, Диагностика и ремонт конструкций рулонных ворот должны проводиться только квалифицированными специалистами.

16. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности рулонных ворот производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия.

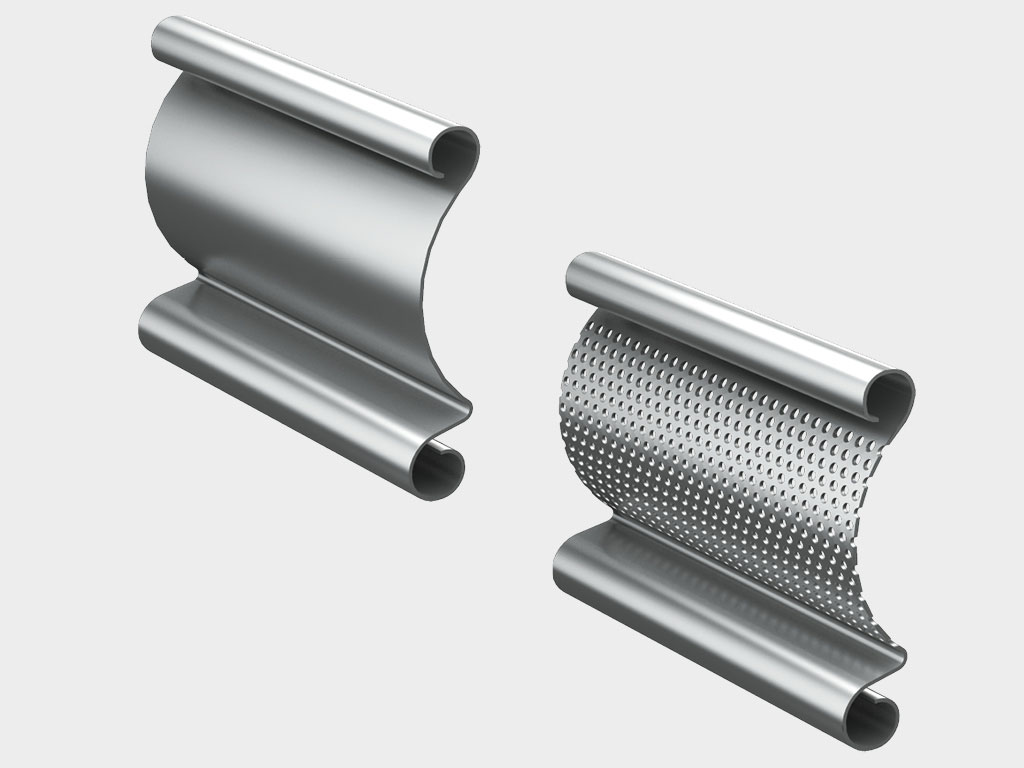

Стальные профили

RHS117

RHS117P

Стандартные цвета

RAL 9003 белый

RAL 8014 коричневый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий

RAL 3005 бордовый

RAL 9006 серебристый

RAL 7004 серый

Неокрашенный (оцинкованный)

Дополнительные цвета

Желтый нарцисс (RAL 1007)

Слоновая кость (RAL 1015)

Желтый шафран (RAL 1017)

Серый бежевый (RAL 1019)

Красный рубин (RAL 3004)

Красный насыщенный (RAL 3020)

Синяя сталь (RAL 5011)

Зеленая ель (RAL 6009)

Серый антрацит (RAL 7016)

Серый графит (RAL 7035)

Серое окно (RAL 7040)

Коричневый шоколад (RAL 8017)

Серо-коричневый (RAL 8019)

Черный янтарь (RAL 9005)

Комплектация

Базовая комплектация

Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.

Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4.

Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.

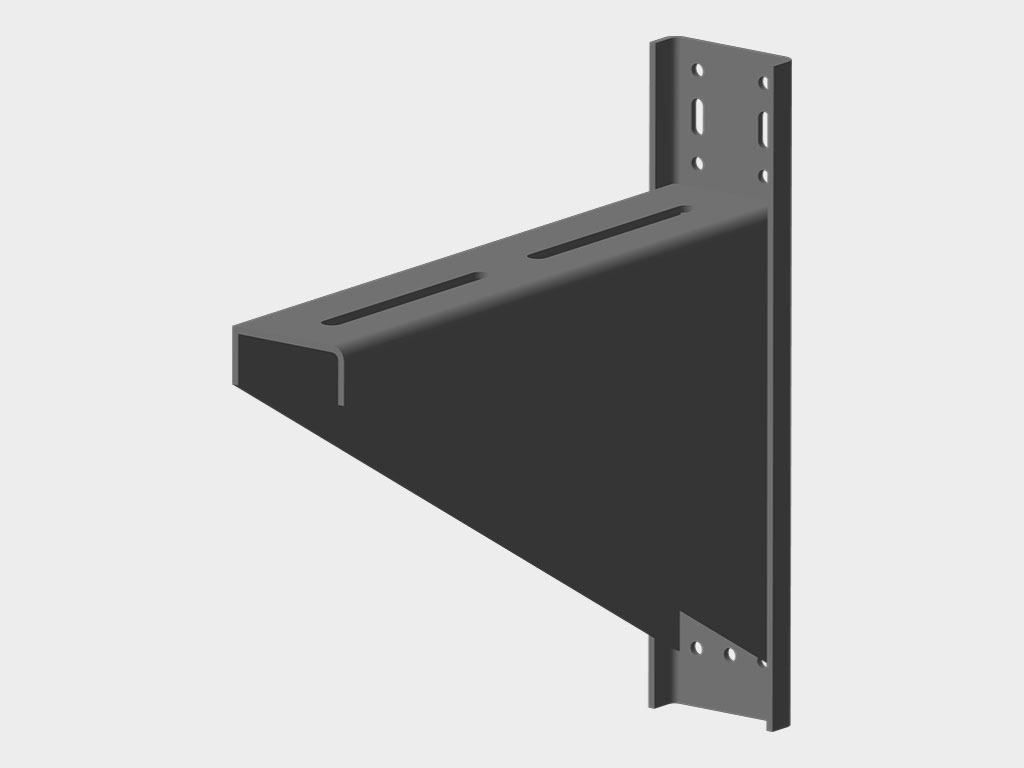

Консоли могут быть двух типоразмеров: 425 или 650 мм. Стальные, оцинкованные.

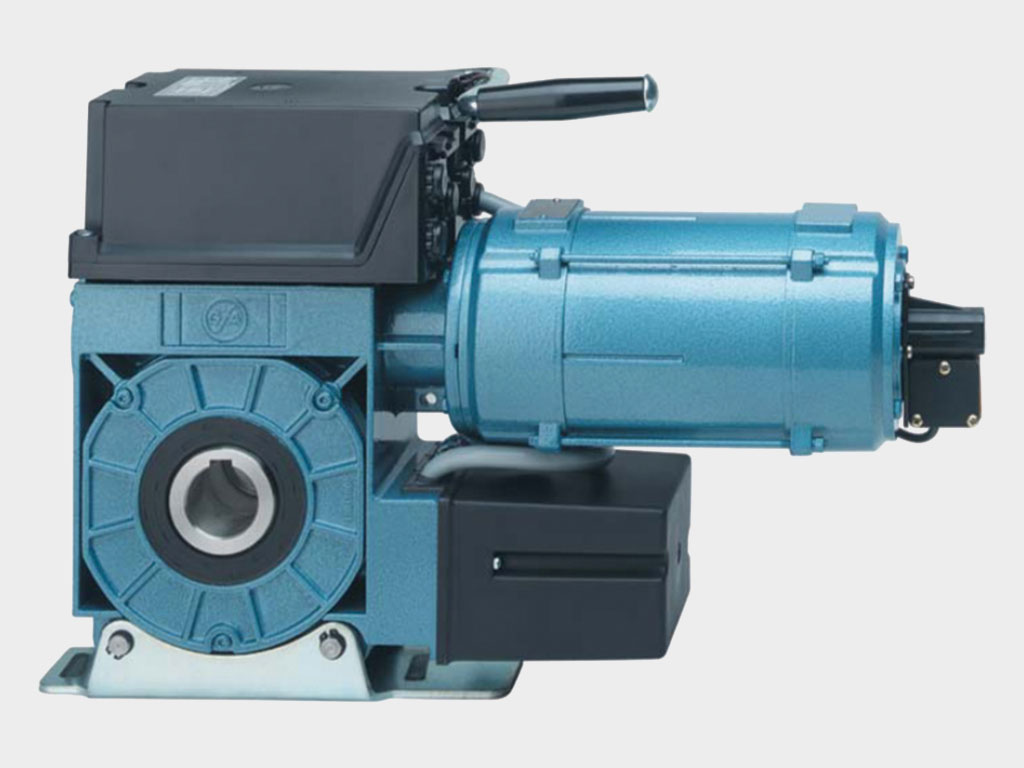

Электропривод навальный поставляется с комплектом кронштейнов и метизов для крепления привода и суппорта с подшипником.

Коробка с дополнительной комплектацией.

Дополнительная комплектация

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Сигнальная светодиодная лампа с антенной LAMP-PRO.

Монтаж

Подготовка строительного объекта

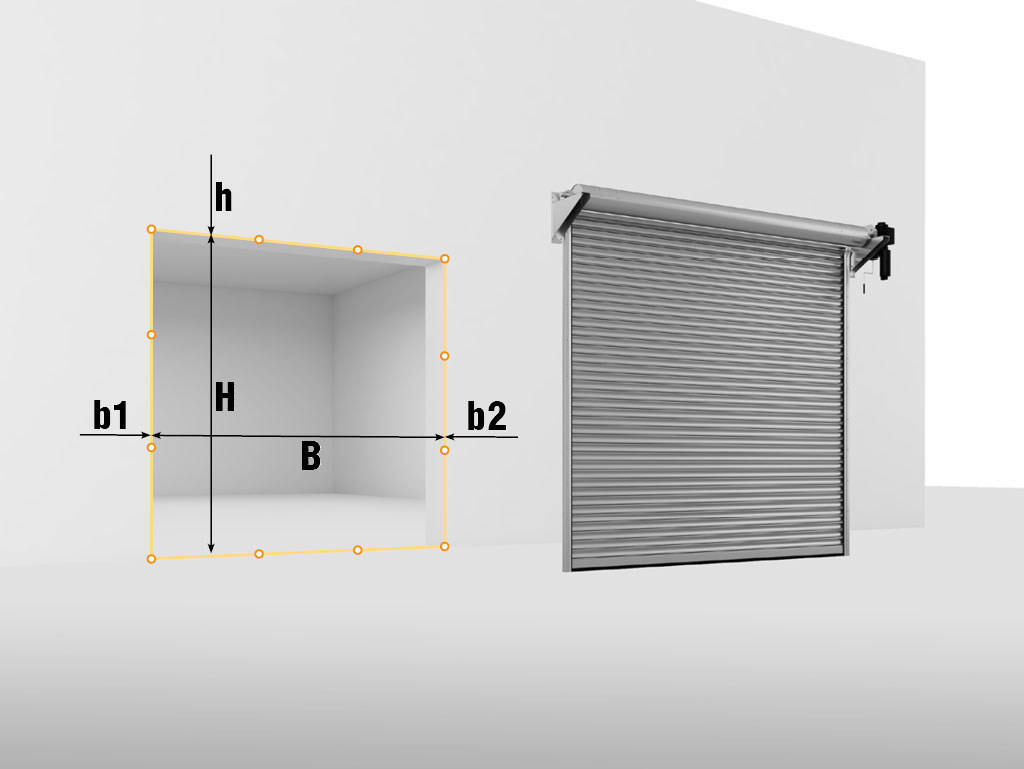

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.

Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.

Требования к строительному объекту

Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Способы монтажа

Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема, только необходимые размеры пристенков (от 500 мм) и притолоки (от 650 мм). При накладном типе монтажа рулонных ворот вал с роликовым полотном и консоли с вальным электроприводом устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рулонные ворота при этом полностью перекрывают проем и находятся практически вровень с поверхностью стен.

Стандартные конструктивные решения

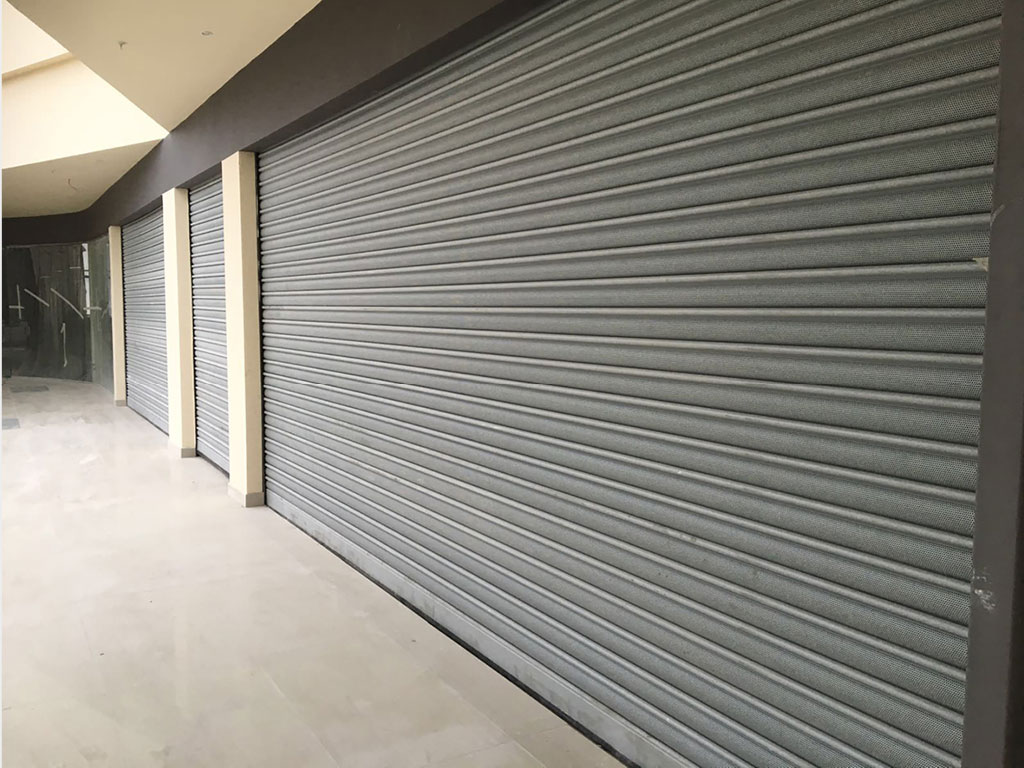

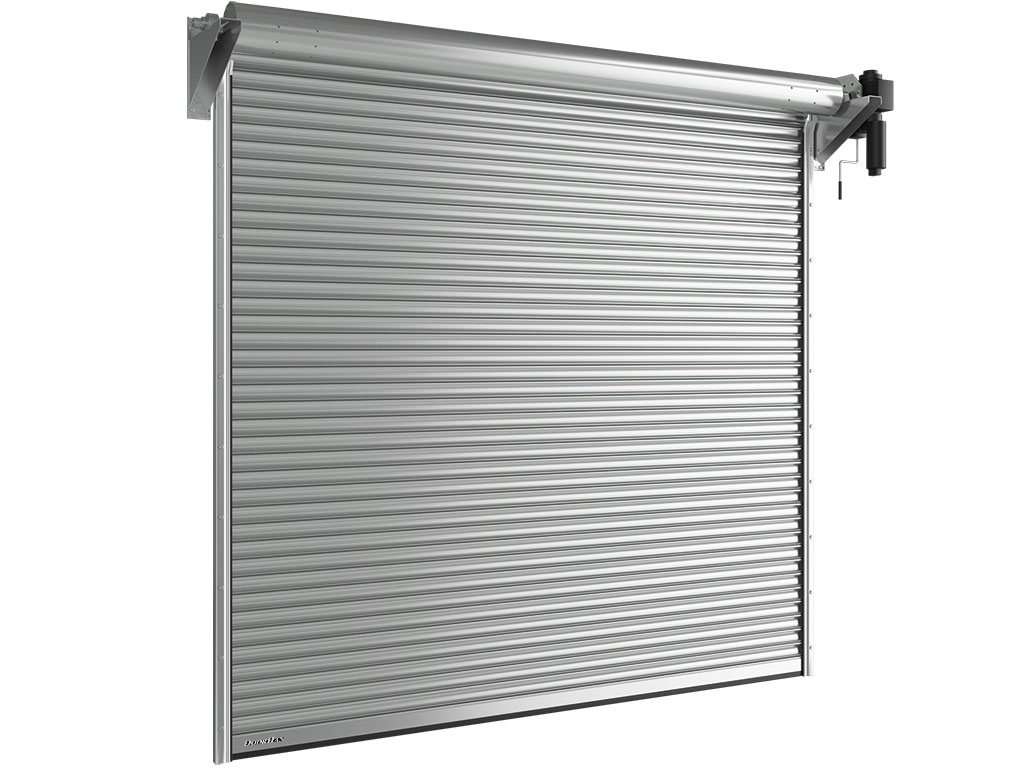

Стальные рулонные ворота с полотном из сплошного профиля RHS117.

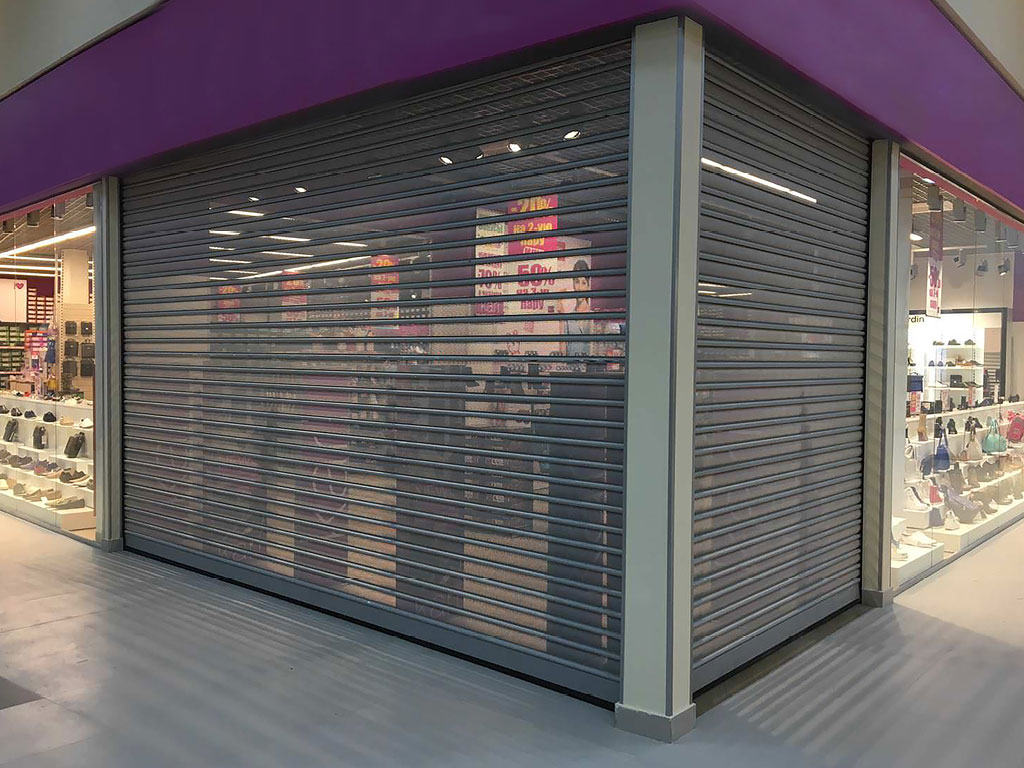

Стальные рулонные ворота с полотном из перфорированного профиля RHS117P.

Стальные рулонные ворота с комбинированным полотном из сплошного и перфорированного профиля.
