Гаражные секционные ворота

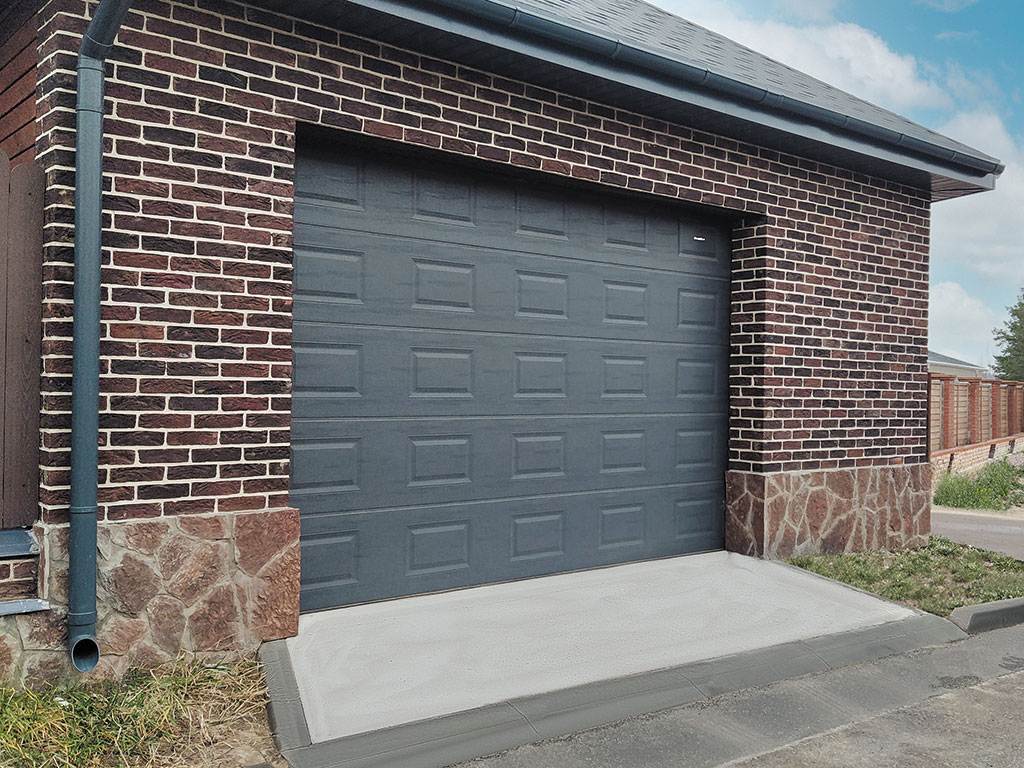

Гаражные ворота серии RSD02 имеют проверенную годами конструкцию. Они рассчитаны на установку в проемы как небольших, так и средних размеров, могут быть оснащены панорамными секциями, окнами или врезанной в полотно калиткой. Возможно исполнение ворот с щитом из алюминиевых панелей.

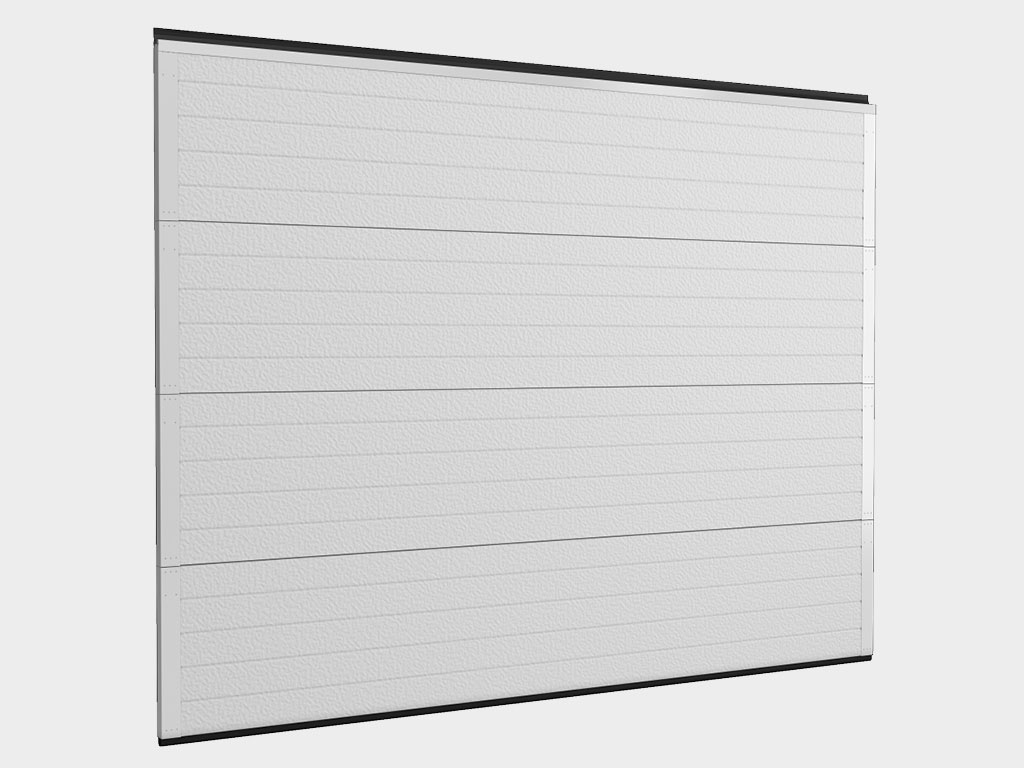

Внешний вид
Таблица размеров
Параметр Показатель Ширина проема, мм 1 100–6 000 Высота проема, мм 2 000–3 500 Притолока, мм От 150 Пристенки, мм От 120 Зона применения
Преимущества
Конструкция

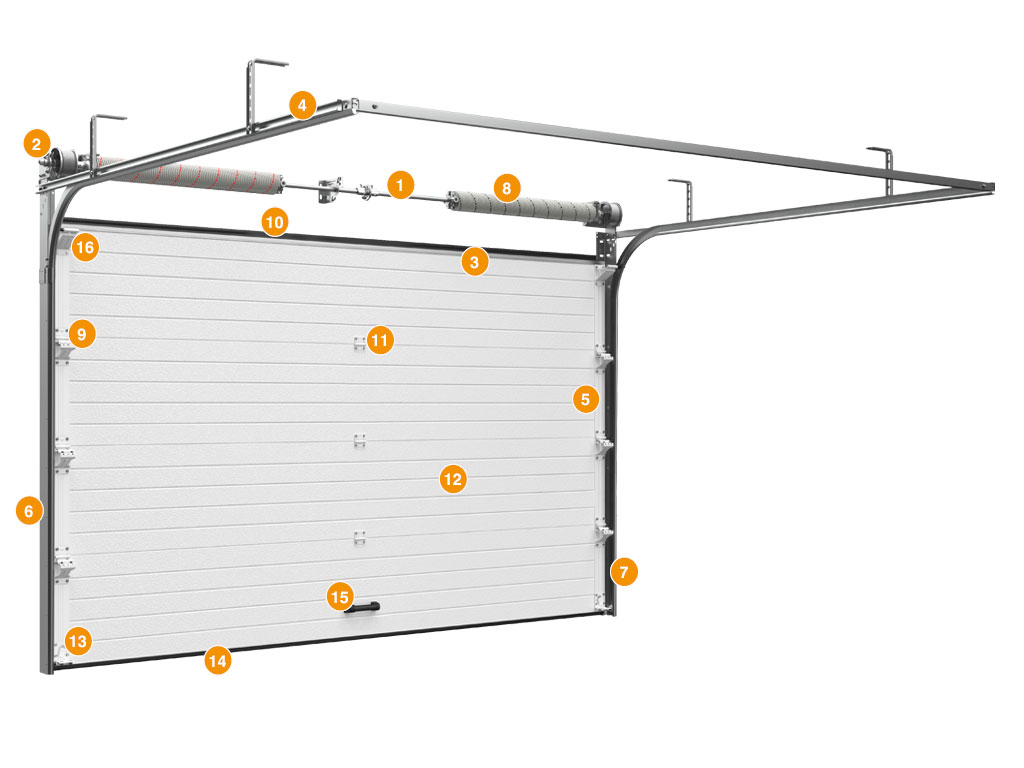

1. Система уравновешивания полотна ворот — пружинно-торсионный механизм с устройством защиты от разрыва пружины;
2. Концевой П-образный опорный кронштейн и устройство защиты от разрыва пружины;
3. Верхний профиль;
4. Горизонтальная направляющая;
5. Боковая крышка;
6. Угловая стойка;
7. Вертикальная направляющая;
8. Торсионная пружина;
9. Опора с роликодержателем и роликом;
10. Верхний уплотнитель;
11. Петля;
12. Полотно ворот из сэндвич-панелей;
13. Нижний угловой кронштейн;
14. Нижний уплотнитель;
15. Ручка;
16. Верхняя опора с роликодержателем и роликом.Технические характеристики
Параметр Значение Примечание Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) 1,13 (А) Значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А) Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В) Безотказность, количество циклов открывания-закрывания, не менее 25 000 Усилие ручного открывания и закрывания, Н, не более 150 Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250 Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9 Вес полотна ворот, кг/м² 13 – стальная панель, 10,9 – алюминиевая панель Точное значение зависит от типоразмера панелей, используемых в конструкции ворот Новинки
Новые цвета сэндвич-панелей — RAL 8017 и RAL 7016 с матовой поверхностью с эффектом «мороз».
Новая система подъема полотна секционных ворот – ручной веревочный привод. Для небольших ворот предлагается экономически более выгодное решение для ручного управления, нежели ручной цепной привод.
Модификация подвижной части окончания торсионной пружины Ø50 мм – увеличены металлоемкость и толщина стенок изделия, четыре шпоночных паза (упрощение монтажа).

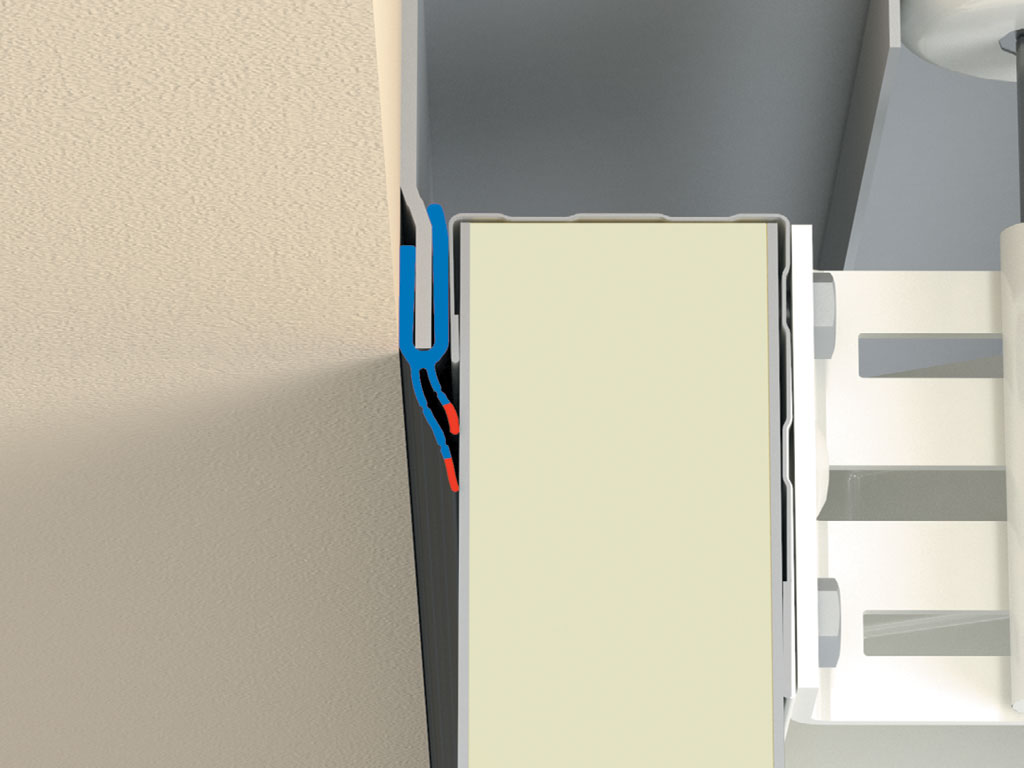

Новый двухлепестковый уплотнитель – была увеличена длина лепестков и добавлены концентраторы напряжений.
Условия эксплуатации
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено находиться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
Гарантийные обязательства
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.
Документация
Чертежи
RSD02, низкий подъем, расчетные направляющие;
RSD02, низкий подъем, расчетные направляющие, окантовка проема;
RSD02, низкий подъем, расчетные направляющие, формирование проема;
RSD02, низкий подъем, комплекты стандартных направляющих RKTN;
RSD02, низкий подъем, комплекты стандартных направляющих RKTN, окантовка проема;
RSD02, низкий подъем, комплекты стандартных направляющих RKTN, формирование проема;
RSD02, низкий подъем, барабан сзади;
RSD02, низкий подъем, барабан сзади, окантовка проема;
RSD02, низкий подъем, барабан сзади, формирование проема;
RSD02, стандартный подъем;
RSD02, стандартный подъем, окантовка проема;
RSD02, стандартный подъем, формирование проема;
RSD02, стандартный наклонный подъем;
RSD02, стандартный наклонный подъем, окантовка проема;
RSD02, стандартный наклонный подъем, формирование проема;
RSD02, высокий подъем;
RSD02, высокий подъем, окантовка проема;
RSD02, высокий подъем, формирование проема;
RSD02, высокий подъем с двойным изгибом направляющих;
RSD02, высокий подъем с двойным изгибом направляющих, окантовка проема;
RSD02, высокий подъем с двойным изгибом направляющих, формирование проема;
RSD02, высокий наклонный подъем;
RSD02, высокий наклонный подъем, окантовка проема;
RSD02, высокий наклонный подъем, формирование проема;
RSD02, вертикальный подъем;
RSD02, вертикальный подъем, окантовка проема;
RSD02, вертикальный подъем, формирование проема;

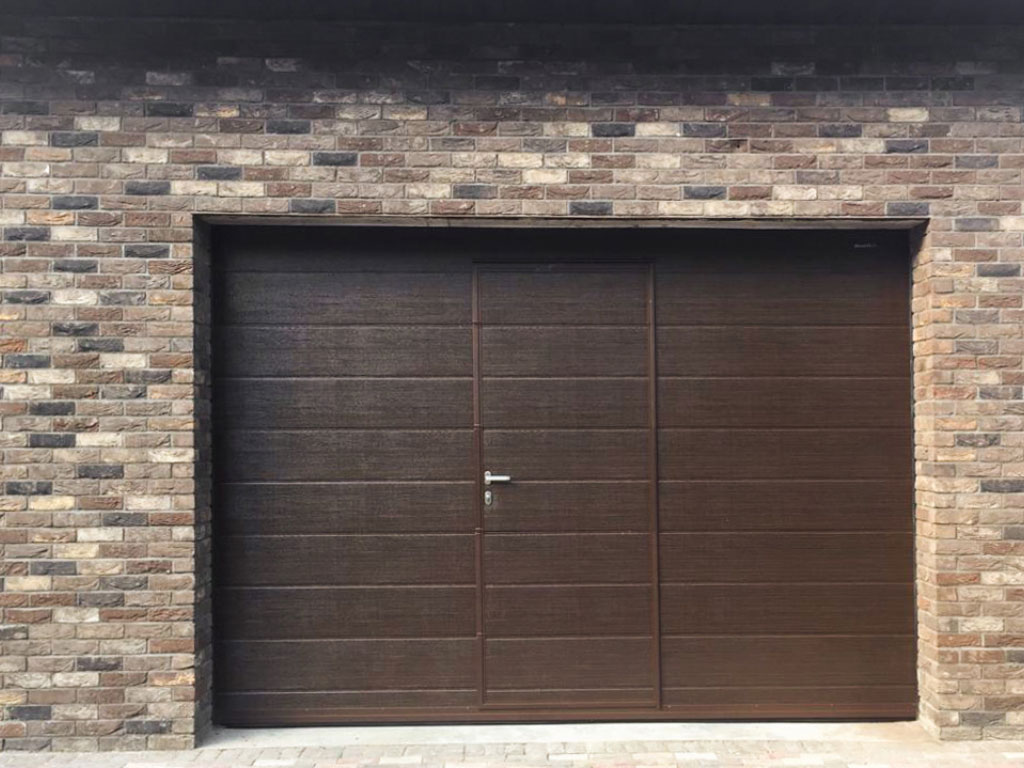

RSD02, размещение калитки и окон в полотне секционных ворот (калитка V4ST);
RSD02, размещение калитки и окон в полотне секционных ворот (калитка V5).Паспорта и сертификаты
Паспорт «Гаражные секционные ворота с торсионным механизмом RSD02»;
Сертификат соответствия «Ворота для зданий и сооружений»;
Сертификат соответствия «Сэндвич-панели»;
Сертификат соответствия «Изделия комплектующие для ворот»;
Сертификат соответствия «Ворота секционные металлические» (Беларусь);
Экспертное заключение, соответствие СанПиН.Инструкции
Инструкция по монтажу секционных ворот серии RSD02;
Инструкция по монтажу секционных ворот со стандартным и высоким типами подъема;
Сервисная книжка «Секционные ворота». -
-
Дизайн панелей

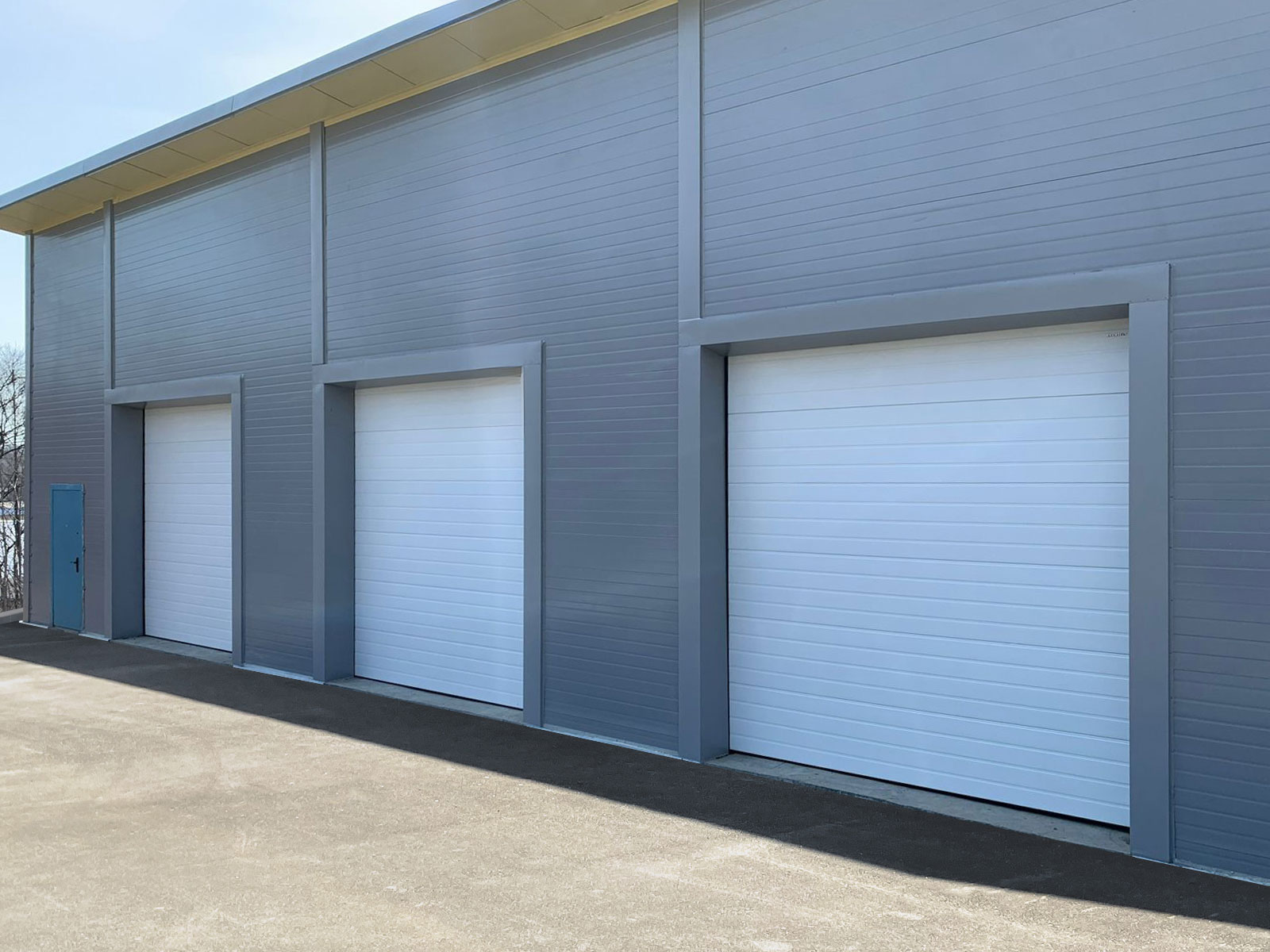

Доска (внешняя сторона, стальная и алюминиевая панели)
Верхняя полоса (внешняя сторона, стальная панель)
Широкая центральная полоса (внешняя сторона, стальная панель)
Горизонтальная полоса (внешняя сторона, стальная панель)

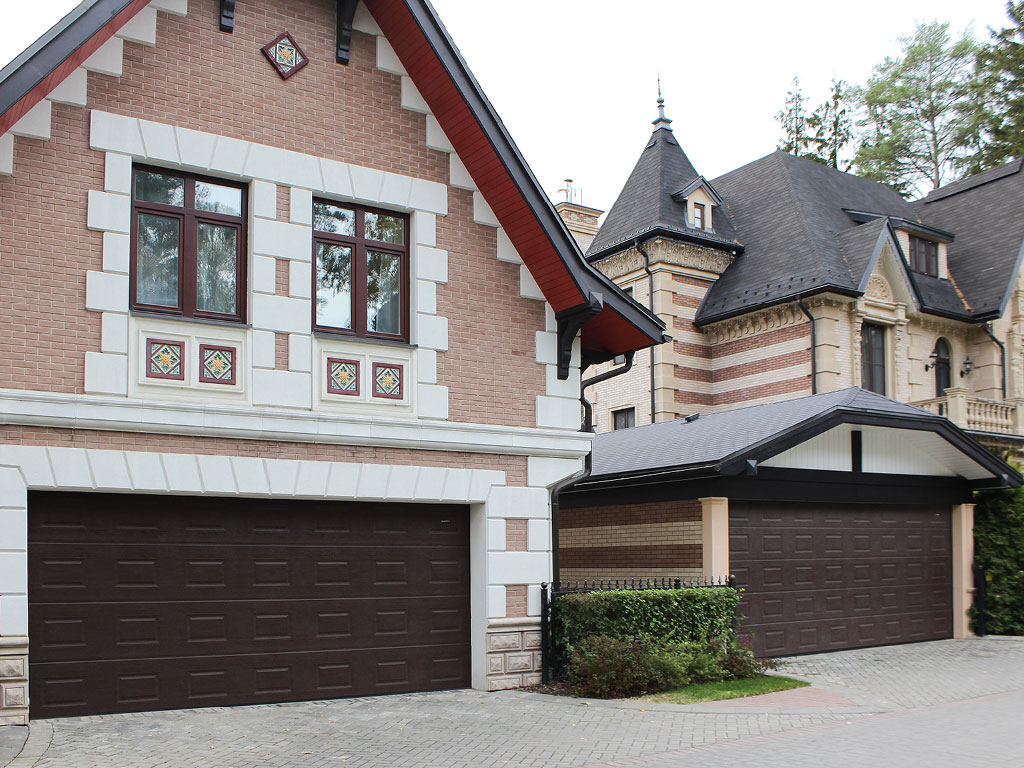

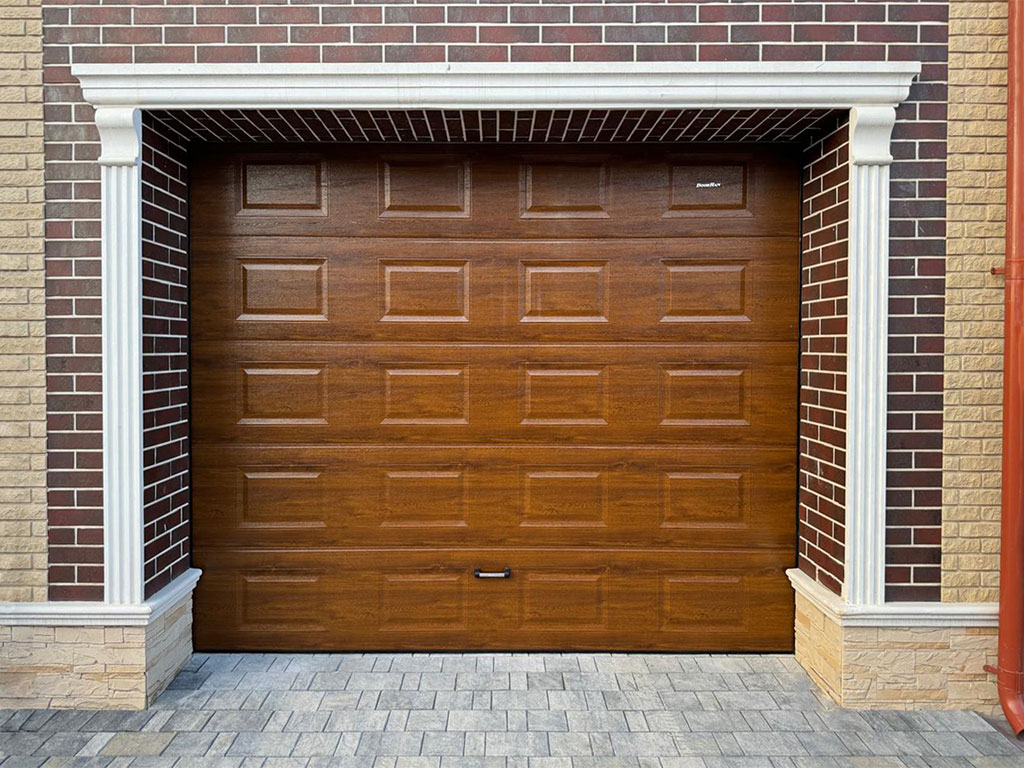

Филенка (внешняя сторона, стальная панель)
Волна (внешняя сторона, стальная панель)
Горизонтальная полоса (внутренняя сторона, стальная и алюминиевая панели)Тип поверхности
Под дерево (внешняя сторона, стальная и алюминиевая панели)
Гладкая (внешняя)
Stucco (внутренняя сторона, стальная и алюминиевая панели)Цвета лицевых поверхностей панелей
RAL 9003 (белый, стальная и алюминиевая панели)
RAL 9006 (серебристый, стальная панель)
RAL 7004 (серый, стальная панель)
RAL 1014 (бежевый, стальная панель)
RAL 6005 (зеленый, стальная панель)
RAL 5005 (синий, стальная панель)
RAL 7016 (антрацит, стальная панель)
RAL 7016 («мороз», стальная панель, наценка)
RAL 3000 (красный, стальная панель)
RAL 3005 (бордовый, стальная панель)
RAL 8017 (красно-коричневый, стальная и алюминиевая панели)
RAL 8017 («мороз», стальная панель, наценка)
RAL 7024 (графит, стальная панель)
Золотой дуб (стальная панель, наценка)
Венге (стальная панель, наценка)
Нестандартный цвет по карте RAL (наценка) -
Комплектация
Базовая комплектация
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Устройство защиты от разрыва пружины входит в базовую комплектацию в случае вального привода или пружин диаметром 95, 152 мм.
Торсионный механизм, рассчитанный на 25 000 циклов и более. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.Дополнительная комплектация
Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 452 × 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.
Окно акриловое 452 × 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
Окно акриловое 452 × 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
Окно акриловое 452 × 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.
Окно акриловое 452 × 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
Окно акриловое 452 × 302, коричневое с раскладкой «ромб» (арт. DH85630). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.

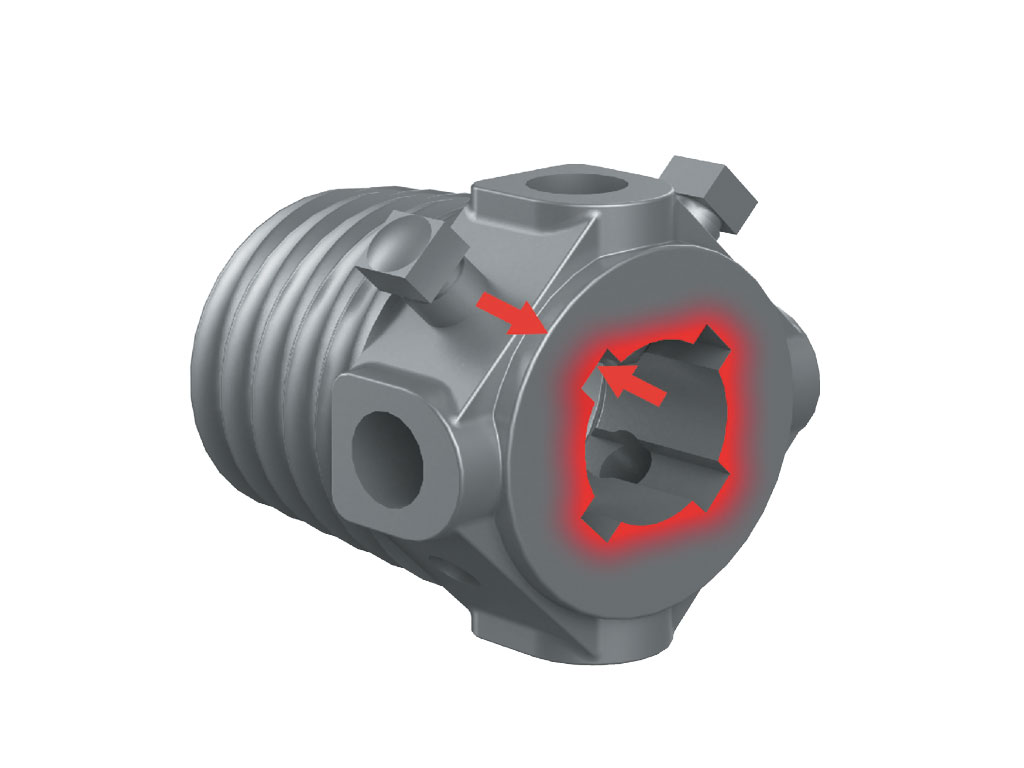

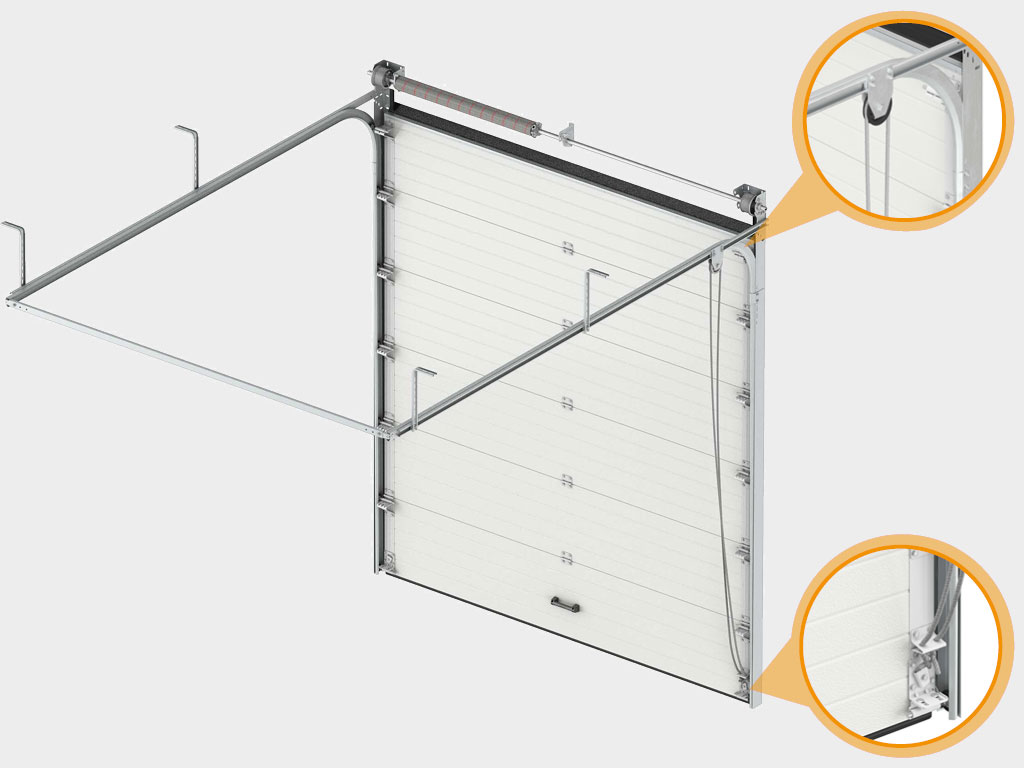

Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.

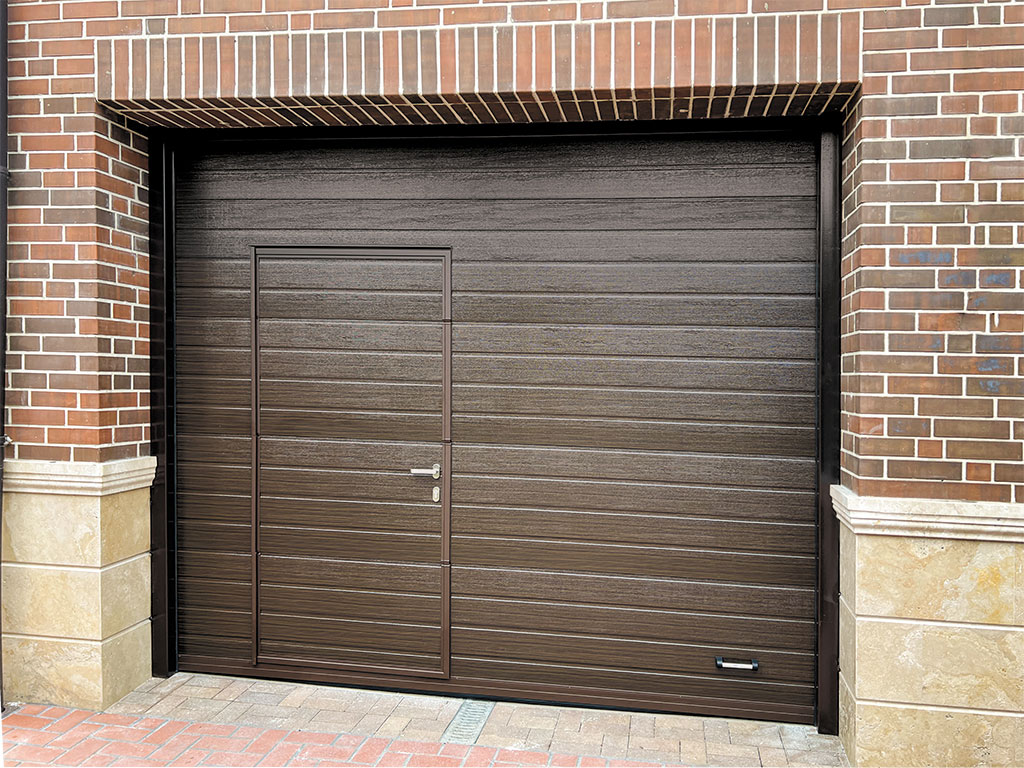

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита – 2 130 мм. Не доступна для щита из алюминиевых сэндвич-панелей.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

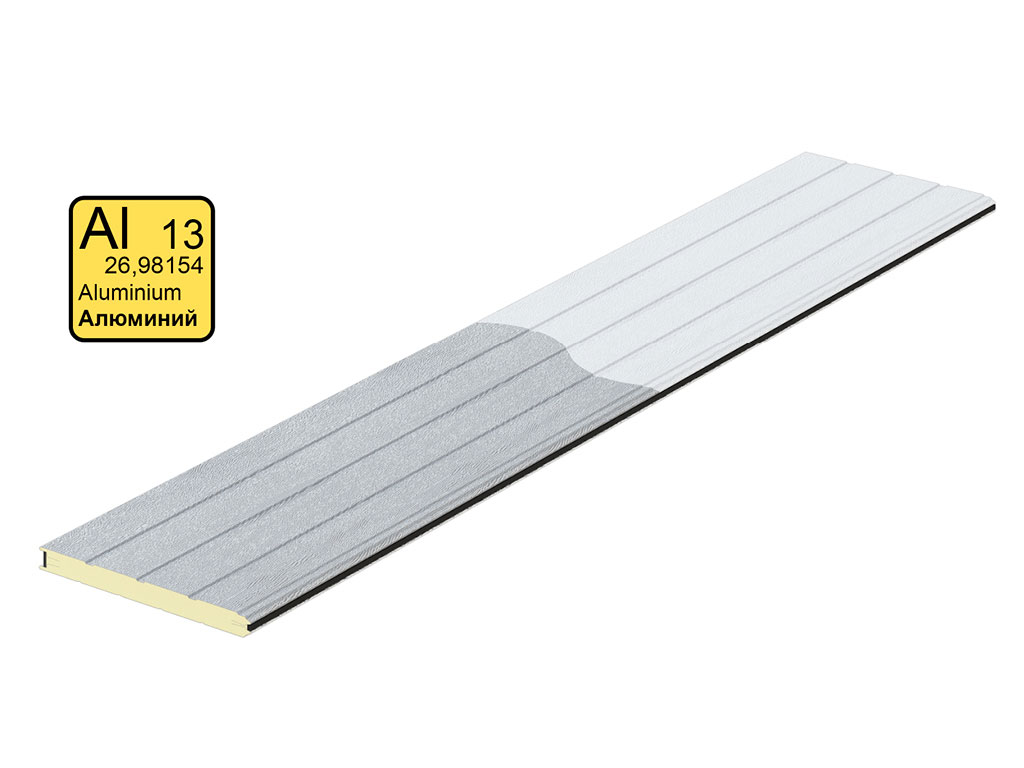

Щит ворот из алюминиевых сэндвич-панелей отличается повышенной коррозионной стойкостью и низким весом. -
Монтаж

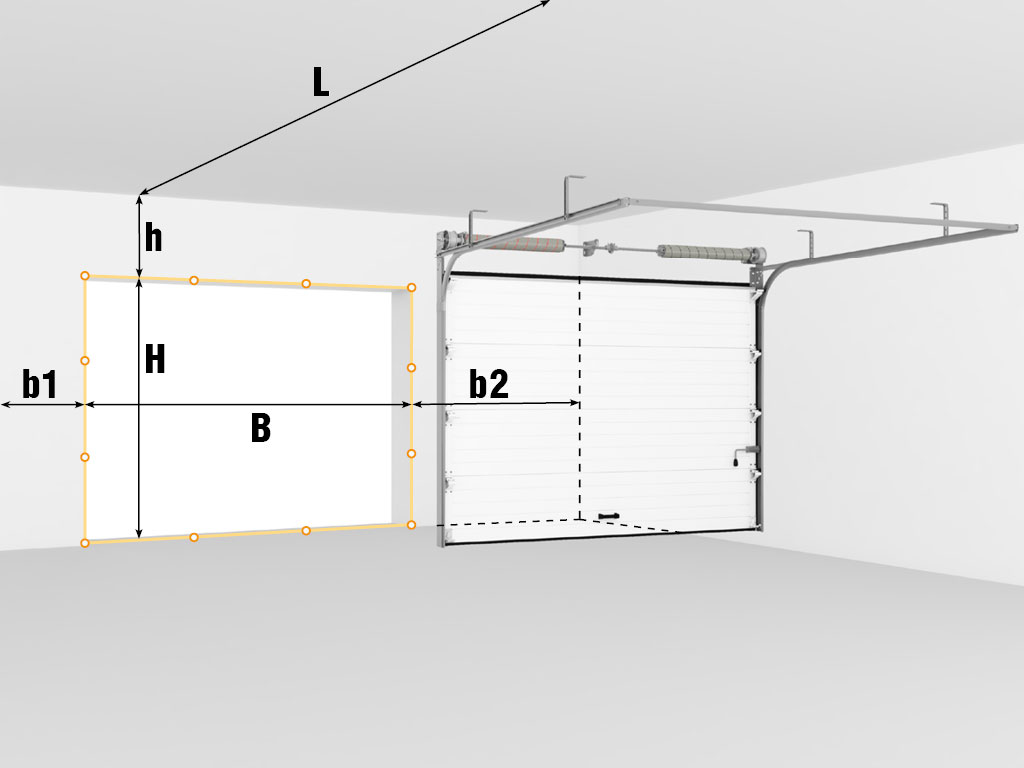

Подготовка строительного объекта
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 110 мм.
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.Способы монтажа
Накладной монтаж: система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Стандартные конструктивные решения
Низкий подъем, барабан спереди.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 230 (≥ 260 мм под привод) B, мм Ширина проема B A, мм Высота угловой стойки H + 110 Ab, мм Высота оси вала и барабана ≥ A + 59 A1, мм Высота вертикальной направляющей А - 543 A2, мм Высота горизонтальной направляющей А - 106 E, мм Длина горизонтальных направляющих Н + 300 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении До 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500
Низкий подъем, барабан спереди (комплект стандартных направляющих RKTN).Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 160 B, мм Ширина проема B A, мм Высота угловой стойки H + 54 Ab, мм Высота оси вала и барабана ≥ A + 59 A1, мм Высота вертикальной направляющей А - 552 A2, мм Высота горизонтальной направляющей А - 115 E, мм Длина горизонтальных направляющих Н + 440 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении До 245 — без привода, ширина проема до 4 500; до 300 — без привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500
Низкий подъем, барабан сзади.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 150 (≥160 c потолочным приводом) B, мм Ширина проема B A, мм Высота угловой стойки При h > 170: H + 110; при 150 ≤ h ≤170: H + h - 60 Ab, мм Высота оси вала и барабана При h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 A1, мм Высота вертикальной направляющей А - 543 A2, мм Высота горизонтальной направляющей А - 106 E, мм Длина горизонтальных направляющих Н + 510 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении 240 (без привода); 40...60 (с потолочным приводом)
Стандартный подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки R381: ≥ 420; R305: ≥ 350 B, мм Ширина проема B A, мм Высота угловой стойки R381: H + 235; R305: H + 165 Ab, мм Высота оси вала и барабана A + 97 A1, мм Высота вертикальной направляющей R381: A — 580; R305: A — 490 A2, мм Высота горизонтальной направляющей А - 110 E, мм Длина горизонтальных направляющих R381: H + 200; R305: H + 250 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 060 Q, мм Зона расположения привода на вал 300
Стандартный наклонный подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки > 500 B, мм Ширина проема B A, мм Высота угловой стойки H + 250…985 Ab, мм Высота оси вала и барабана А + 86/97 A1, мм Высота вертикальной направляющей Н - 300 E, мм Длина горизонтальных направляющих Зависит от угла α° Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°) Q, мм Зона расположения привода на вал 300
Высокий подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 660 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема По умолчанию h - 330 A, мм Высота угловой стойки H + HL Ab, мм Высота оси вала и барабана A + 86/97 A1, мм Высота вертикальной направляющей А - 580 A2, мм Высота горизонтальной направляющей А - 53 E, мм Длина горизонтальных направляющих H - НL + 470...600 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 Q, мм Зона расположения привода на вал 300
Наклонный высокий подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 660 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема 330 A, мм Высота угловой стойки H + HL + 15...749 Ab, мм Высота оси вала и барабана ≤ А + 86/97 A1, мм Высота вертикальной направляющей Н + HL - 330...580 E, мм Длина горизонтальных направляющих Зависит от угла α° Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°) Q, мм Зона расположения привода на вал 300
Вертикальный подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки > H + 500 B, мм Ширина проема B A, мм Высота угловой стойки 2H + 120 Ab, мм Высота оси вала и барабана A + 166 A1, мм Высота вертикальной направляющей H S, мм Минимальное боковое пространство 120 Q, мм Зона расположения привода на вал 300

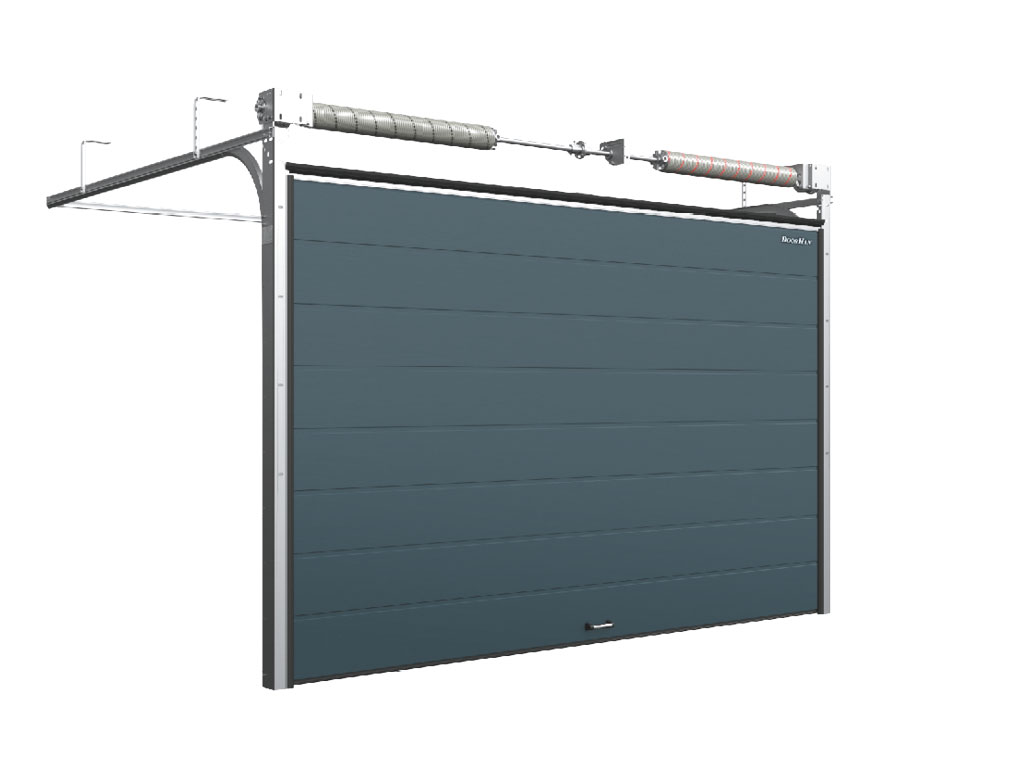

Гаражные секционные ворота из стальных сэндвич-панелей с торсионным механизмом RSD02
Рекомендации по замеру проема для установки секционных ворот
Проем для гаражных ворот характеризуется следующими параметрами:
H – высота проема в свету;
B – ширина в свету;
SR – расстояние до правой стены помещения от края проема, называемое правым заплечиком;
SL – расстояние до левой стены от края проема, или левый заплечик;
D – глубина помещения, т.е. расстояние от притолоки до задней стены;
h – расстояние от верха проема до потолка, или притолока.
Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.
Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных гаражных ворот изнутри проема.
Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.
Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае, полученные параметры проема необходимо сравнить с расчетными.
Как нужно замерять высоту притолоки h
Выпуклый бетонный потолок.
Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.
По притолоке проходят трубы.
Коммуникации в гаражных помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.
Уровень потолка снижается в глубину гаража.
В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.
Слишком низкая (менее 110 мм) притолока.
Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.
Присутствие второй перемычки.
Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того, чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.
Невертикальная притолока.
Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.
Неравномерная по высоте притолока.
В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.
Неравномерная (скошенная) высота притолоки по ширине проема.
Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.
Потолок выполнен из плит перекрытий с ребрами жесткости.
Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.
По потолку проходят трубы вентиляции.
Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.

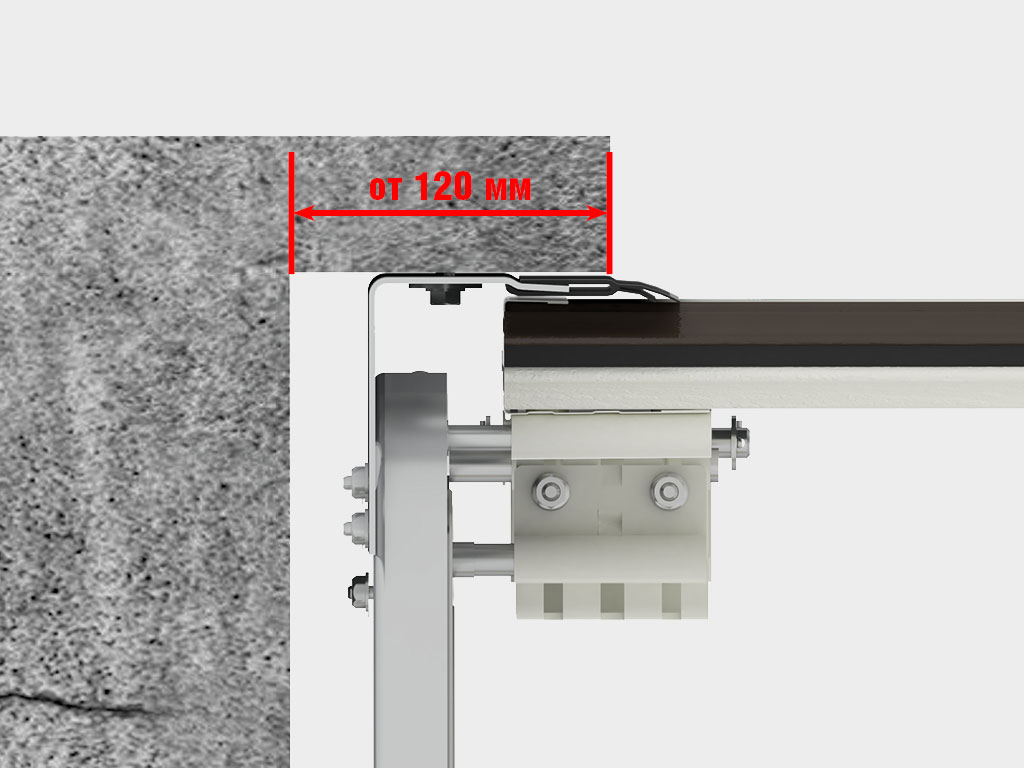

Определение мест крепления конструкции ворот к стенам.
Крепление секционных гаражных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.
Пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора; Проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту); плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора; рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).
