Секционные ворота из однослойных панелей
Секционные ворота из однослойных панелей серии RSD02-SLP рассчитаны на установку во въездные проемы небольших размеров. Такие ворота подойдут для помещений, не требующих дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.).
Таблица размеров

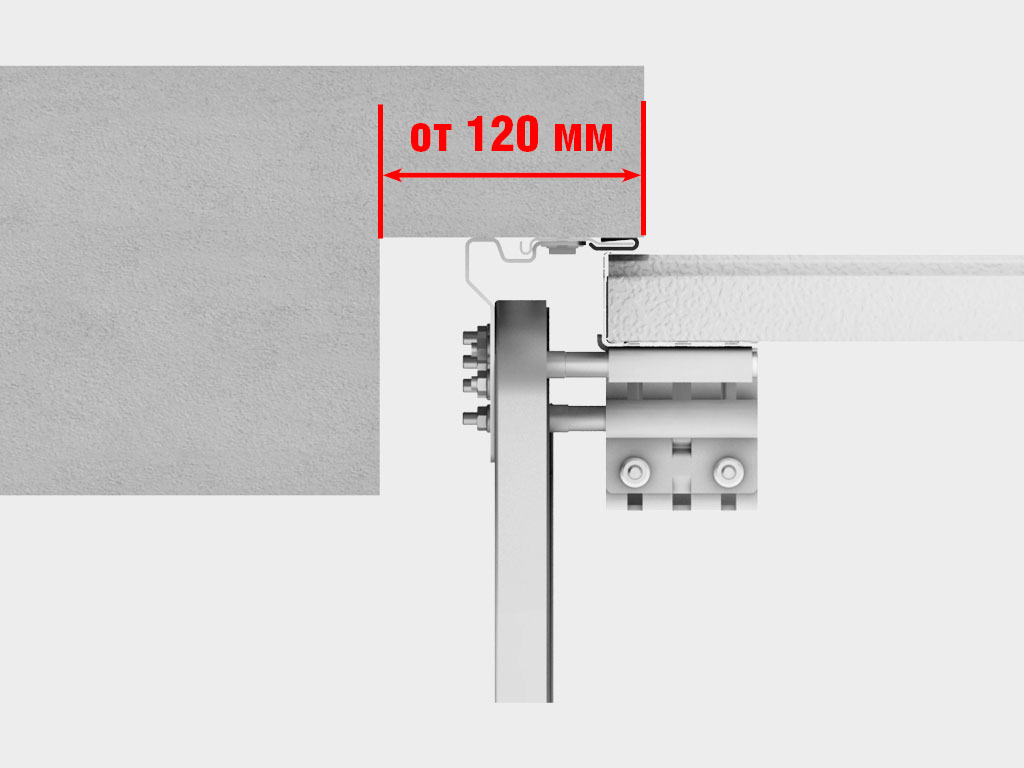

Параметр Показатель Высота проема, мм 1 800–3 000 Ширина проема, мм 2 000–3 500 Притолока, мм От 210 (для низкого подъема) Притолока, мм От 320 (для стандартного подъема) Пристенки, мм От 120 Зона применения
Преимущества
Конструкция
1. Система уравновешивания полотна ворот (пружинно-торсионный механизм);
2. Концевой П-образный опорный кронштейн;
3. Направляющие для полотна ворот;
4. Опора с роликодержателем и роликом;
5. Вертикальная стойка;
6. Боковая крышка;
7. Кронштейн крепления направляющей;
8. Кронштейн крепления изгибов;
9. Система крепления к потолку;
10. Верхний опорный кронштейн;
11. Усилитель однослойной панели;
12. Однослойные панели;
13. Нижний угловой кронштейн;
14. Нижний профиль и уплотнитель;
15. Ручка;
16. Внутренняя петля.Технические характеристики
Параметр Значение Примечание Безотказность, количество циклов открывания-закрывания, не менее 25 000 Усилие ручного открывания и закрывания, Н, не более 150 Вес полотна ворот, кг/м² 8,5 Новинки

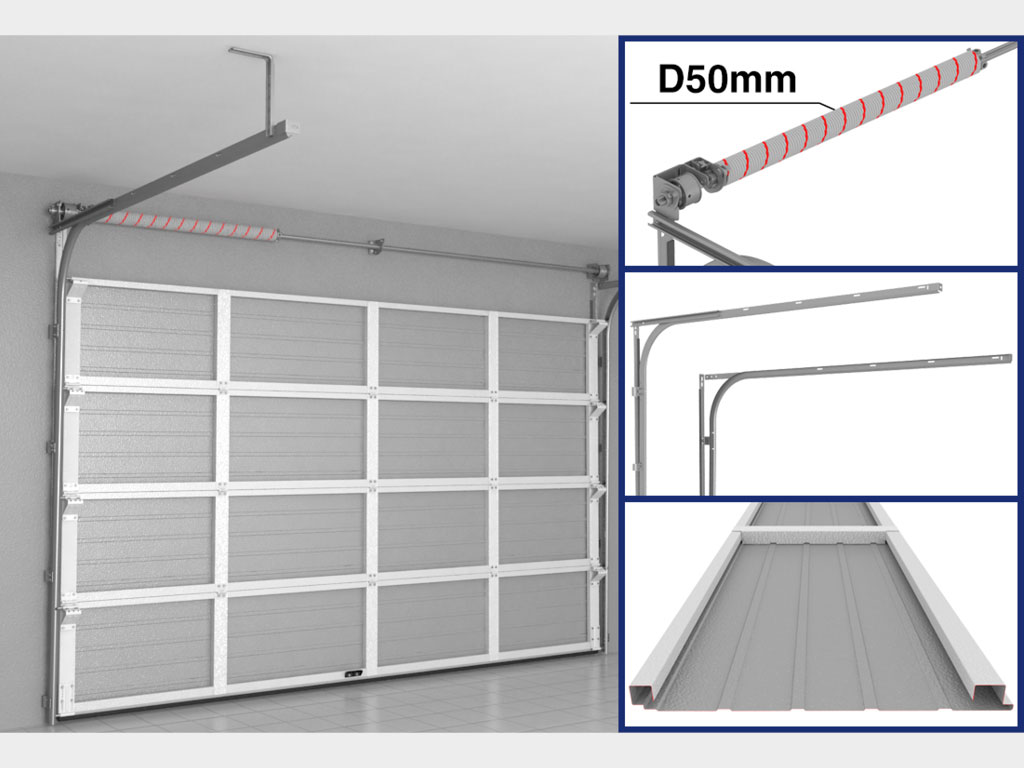

Однослойные панели снижают вес щита, что позволяет облегчить систему направляющих и использовать торсионные пружины меньшей металлоемкости.

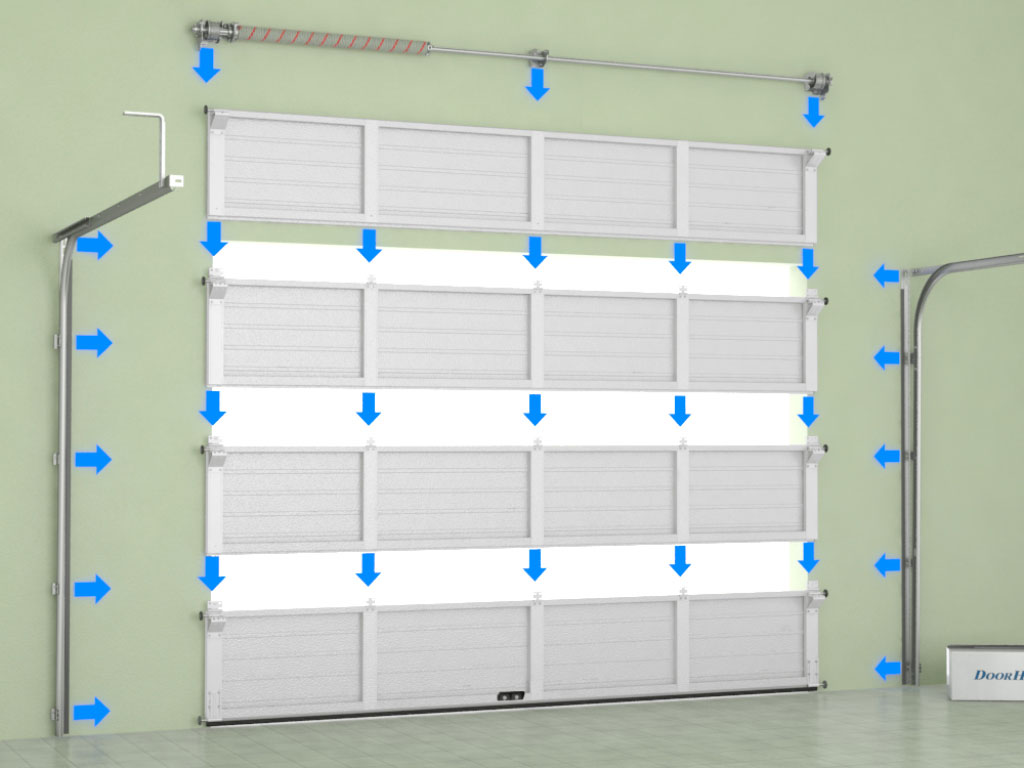

Легкая и простая конструкция обеспечивает предельную простоту монтажа.
Толщина листа панели была увеличена, что привело к повышению прочностных свойств на 20 %.
Условия эксплуатации
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
Гарантийные обязательства
Покупателю предоставляется гарантия надежности работы ворот производства концерна DoorHan сроком на 2 года с момента приобретения изделия.
Документация
Чертежи
RSD02 SLP, низкий подъем;
RSD02 SLP, низкий подъем, окантовка проема;
RSD02 SLP, низкий подъем, формирование проема;
RSD02 SLP, стандартный подъем;
RSD02 SLP, стандартный подъем, окантовка проема;
RSD02 SLP, стандартный подъем, формирование проема.Паспорта и сертификаты
Паспорт «Гаражные секционные ворота из однослойных панелей с торсионным механизмом RSD02-SLP»;
Сертификат «Ворота для зданий и сооружений»;
Сертификат соответствия «Изделия комплектующие для ворот»;
Сертификат соответствия «Ворота секционные металлические», Беларусь;
Экспертное заключение, соответствие СанПиН.Инструкции
Инструкция по монтажу секционных ворот из однослойных панелей;
Сервисная книжка «Секционные ворота». -
-
Дизайн панелей
ДоскаТип поверхности
Stucco — внешняяStucco — внутренняяЦвета лицевых поверхностей панелей
Цвет панели снаружи — RAL 9003 (белый)
Цвет панели снаружи — RAL 8017 (коричневый)
Цвет панели внутри — серый (грунт) -
Комплектация
Базовая комплектация

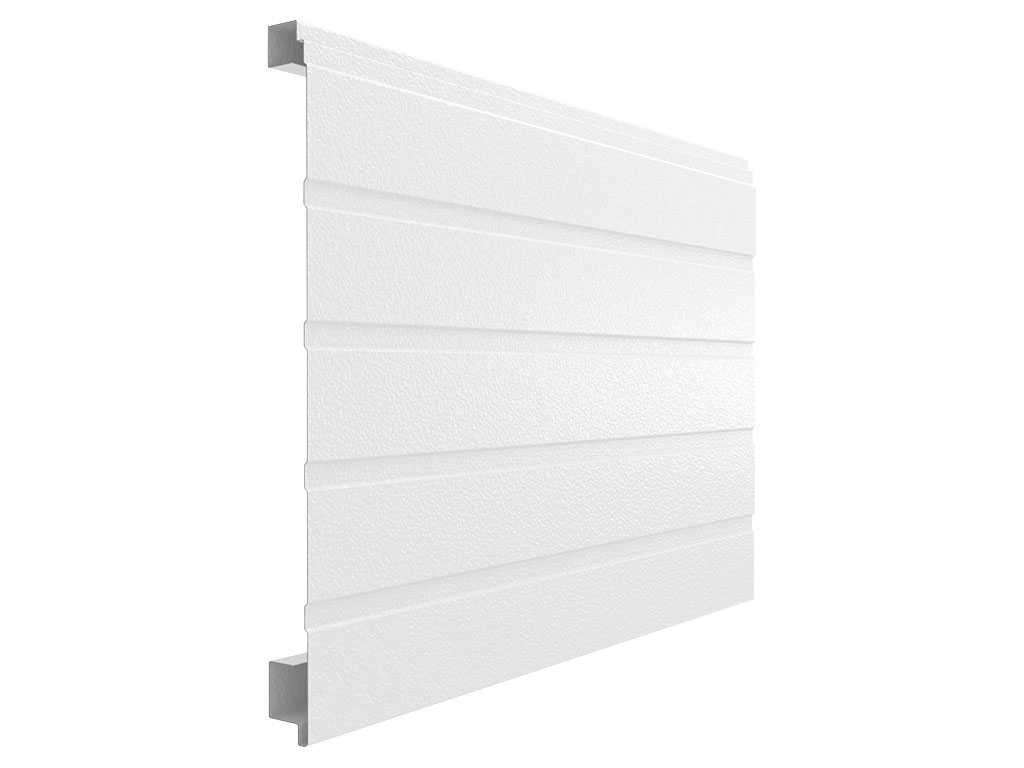

Полотно из однослойных панелей толщиной 40 мм с усилителями.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

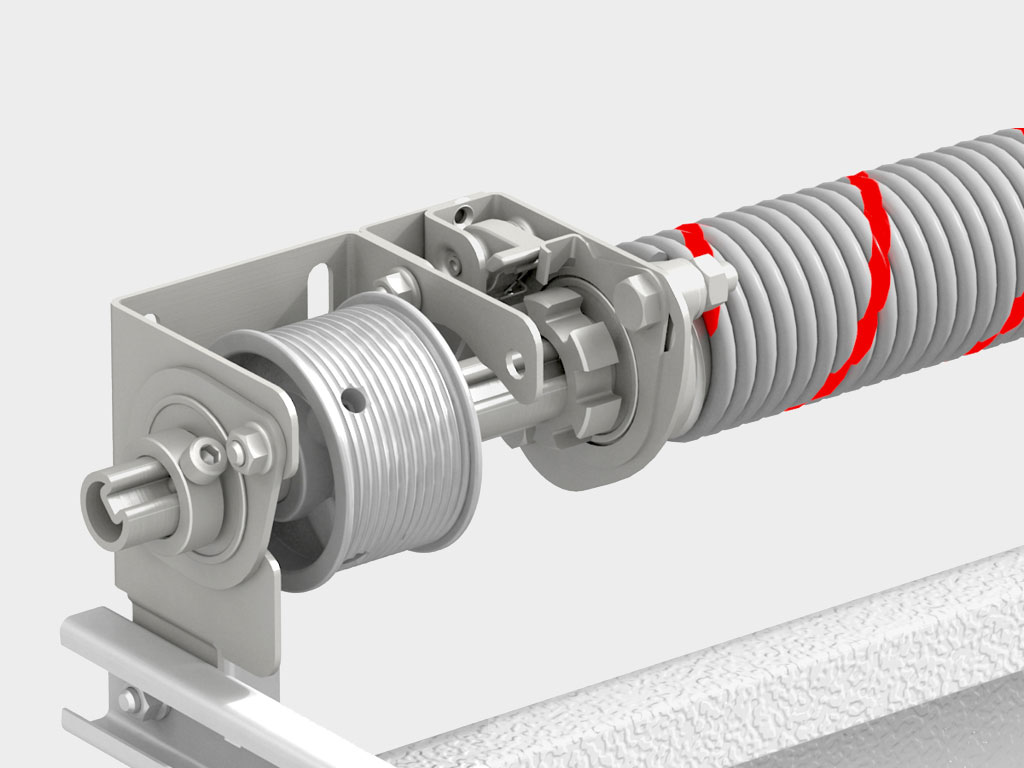

Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.Дополнительная комплектация
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью. -
Монтаж

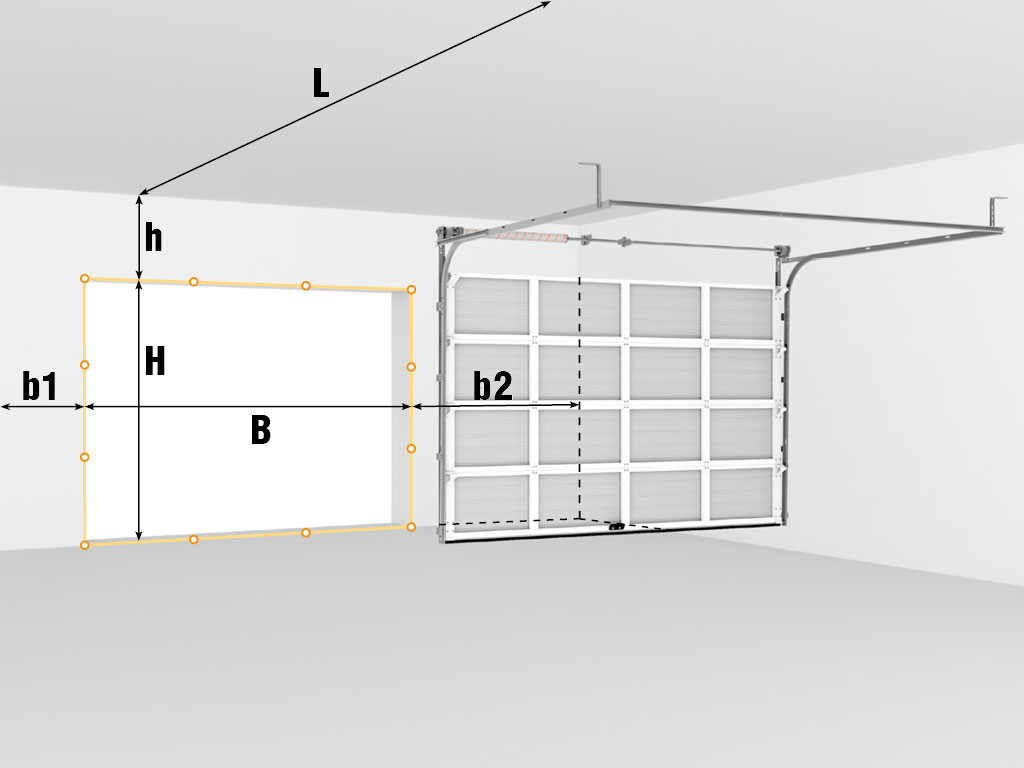

Подготовка строительного объекта
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 110 мм.
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.Способы монтажа
Накладной монтаж: система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Стандартные конструктивные решения
Низкий подъем, барабан спереди.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки h ≥ 210 B, мм Ширина проема B A, мм Высота угловой стойки H + 54 Ab, мм Высота оси вала и барабана A + 59 A1, мм Высота вертикальной направляющей А - 543 A2, мм Высота горизонтальной направляющей А - 106 E, мм Длина горизонтальных направляющих Н + 315 S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении 245 (без привода); 40...60 (с потолочным приводом)
Стандартный подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки h ≥ 320 B, мм Ширина проема B A, мм Высота угловой стойки H + 165 Ab, мм Высота оси вала и барабана A + 59 A1, мм Высота вертикальной направляющей A — 490 A2, мм Высота горизонтальной направляющей А - 53 E, мм Длина горизонтальных направляющих H + 250 Db, мм Рабочая зона торсионного механизма 100 S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 060

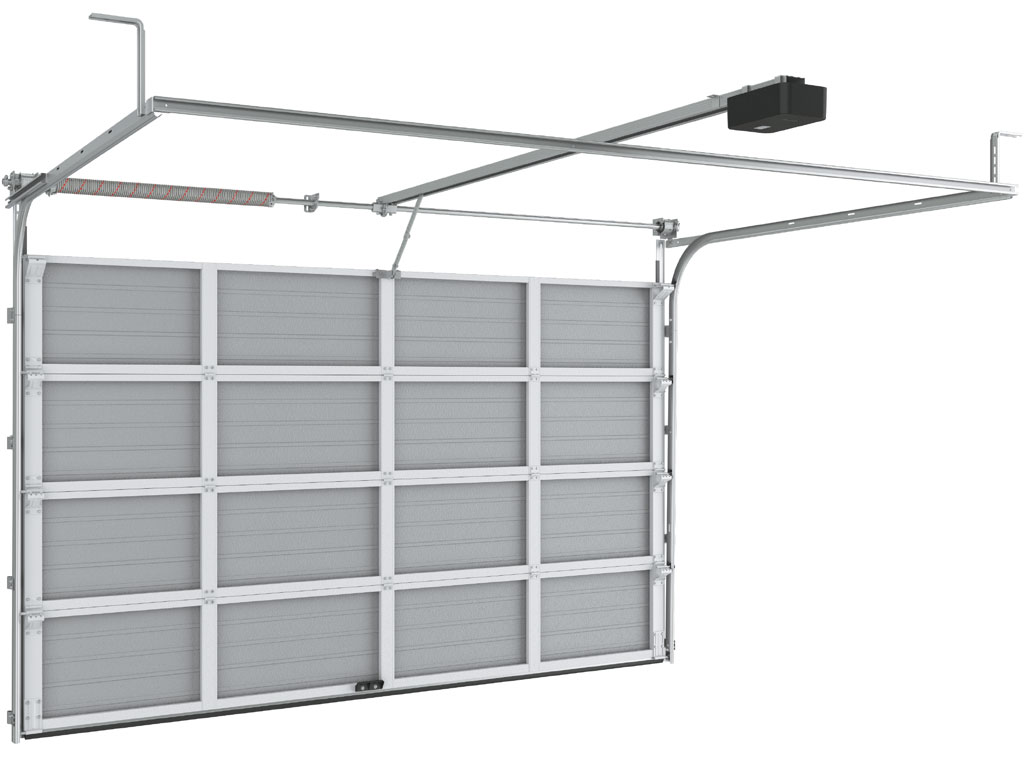

Гаражные секционные ворота из стальных однослойных панелей с торсионным механизмом RSD02-SLP
Рекомендации по замеру проема для установки секционных ворот
Проем для гаражных ворот характеризуется следующими параметрами:
H – высота проема в свету;
B – ширина в свету;
SR – расстояние до правой стены помещения от края проема, называемое правым заплечиком;
SL – расстояние до левой стены от края проема, или левый заплечик;
D – глубина помещения, т.е. расстояние от притолоки до задней стены;
h – расстояние от верха проема до потолка, или притолока.
Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.
Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных гаражных ворот изнутри проема.
Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.
Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае, полученные параметры проема необходимо сравнить с расчетными.
Как нужно замерять высоту притолоки h
Выпуклый бетонный потолок.
Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.
По притолоке проходят трубы.
Коммуникации в гаражных помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.
Уровень потолка снижается в глубину гаража.
В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.
Слишком низкая (менее 110 мм) притолока.
Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.
Присутствие второй перемычки.
Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того, чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.
Невертикальная притолока.
Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.
Неравномерная по высоте притолока.
В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.
Неравномерная (скошенная) высота притолоки по ширине проема.
Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.
Потолок выполнен из плит перекрытий с ребрами жесткости.
Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.
По потолку проходят трубы вентиляции.
Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.
Определение мест крепления конструкции ворот к стенам.
Крепление секционных гаражных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.
Пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора; Проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту); плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора; рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).
