Гаражные секционные ворота

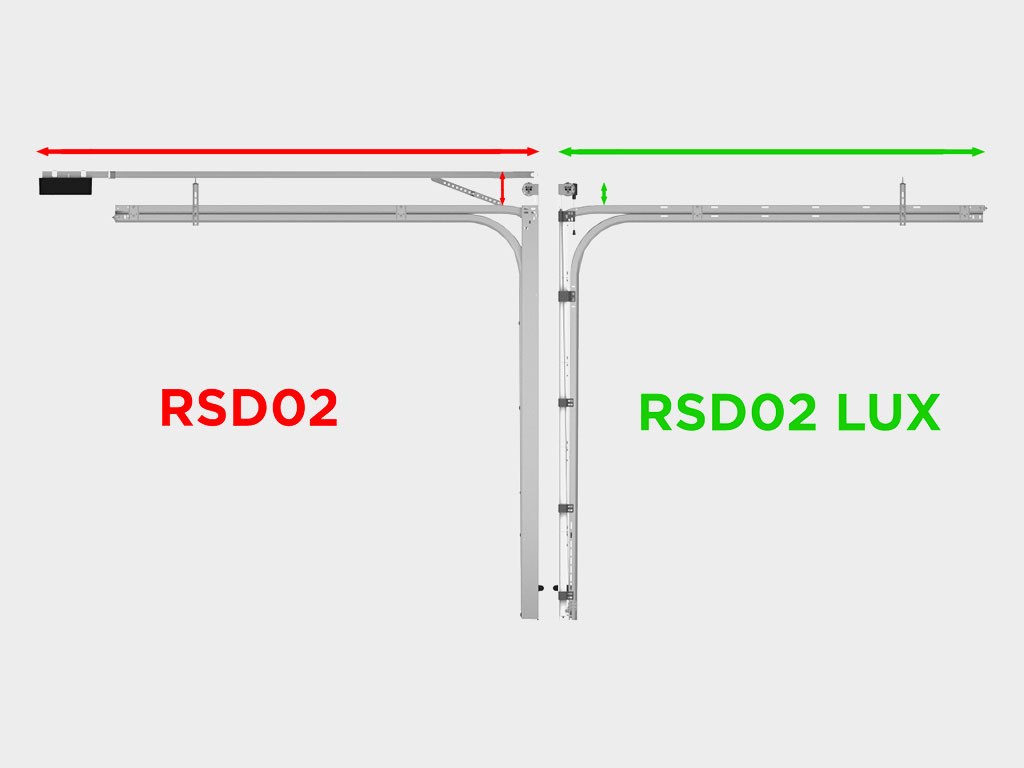

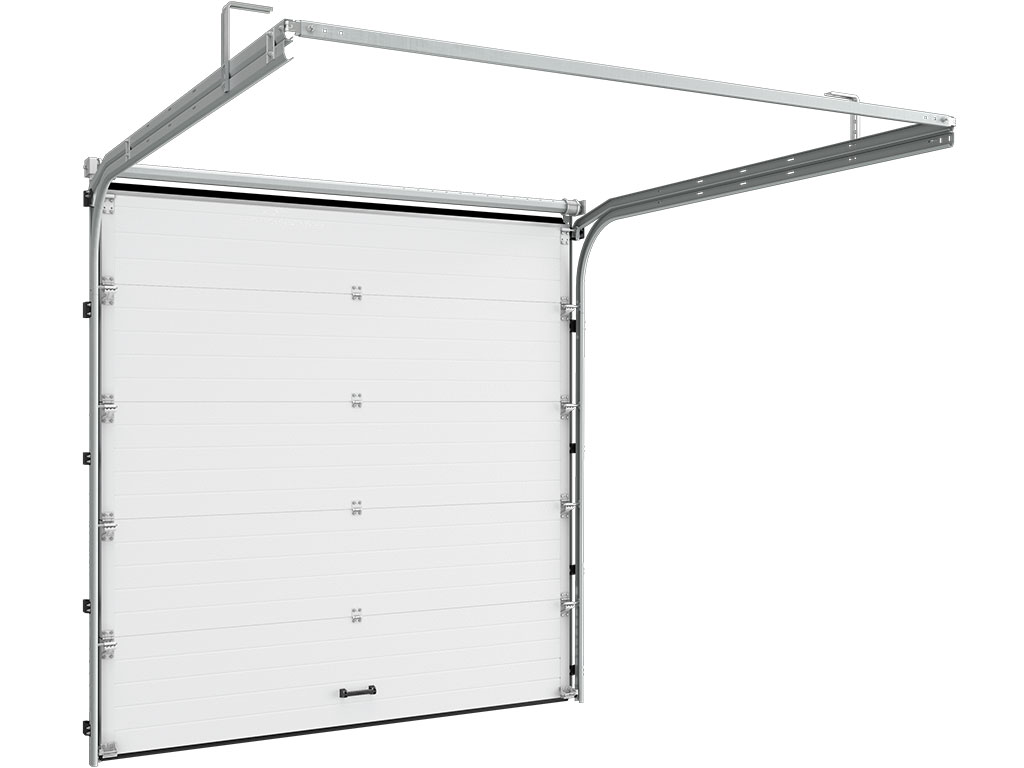

Секционные ворота RSD02LUX представляют собой модификацию хорошо зарекомендовавших себя ворот RSD01LUX с одной отличительной особенностью — балансировочным механизмом и экономичным автоматическим приводом, размещенными внутри вала, что позволяет сэкономить пространство в гараже. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже.
Таблица размеров
Параметр Показатель Высота проема, мм 1 800–3 000 Ширина проема, мм 2 000–3 000 Притолока, мм От 180 Пристенки, мм От 100 Зона применения
Преимущества
Конструкция

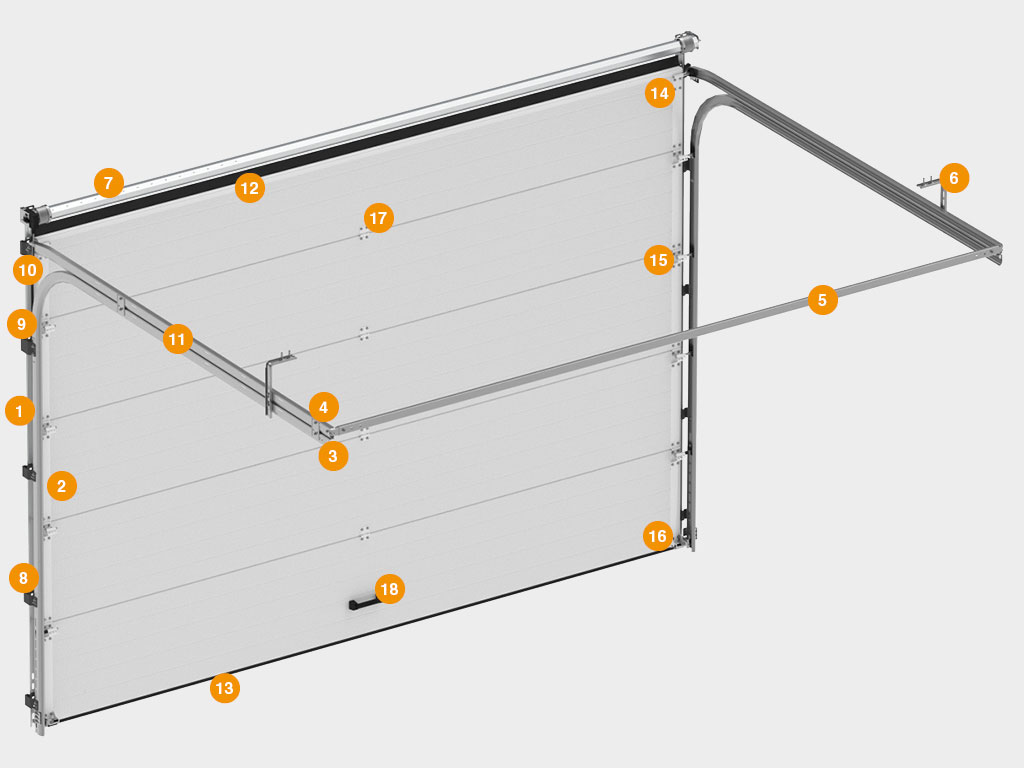

1. Ригель вертикальный;
2. Вертикальная направляющая;
3. Нижний изгиб горизонтальной направляющей;
4. Верхний изгиб горизонтальной направляющей;
5. С-профиль;
6. Кронштейн крепления к потолку;
7. Система уравновешивания полотна на базе октагонального вала;
8. Кронштейн крепления направляющей;
9. Кронштейн крепления нижнего изгиба;
10. Кронштейн крепления верхнего изгиба;
11. Пластина крепления горизонтальных направляющих;
12. Верхний профиль с уплотнителем;
13. Нижний профиль с уплотнителем;
14. Верхний опорный кронштейн;
15. Опора с роликодержателем и роликом;
16. Нижний угловой кронштейн;
17. Петля;
18. Ручка.Технические характеристики
Параметр Значение Примечание Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) 1,13 (А) Значение зависит от размера ворот Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А) Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В) Безотказность, количество циклов открывания-закрывания, не менее 25 000 Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250 Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9 Вес полотна ворот, кг/м² 6 Точное значение зависит от типоразмера панелей, используемых в конструкции ворот Новинки
Алюминиевая сэндвич-панель с полиэфирным покрытием — легкая, прочная, стойкая к негативным воздействиям.
Принципиально новый балансировочный механизм на базе октагонального вала с сечением 60 мм.

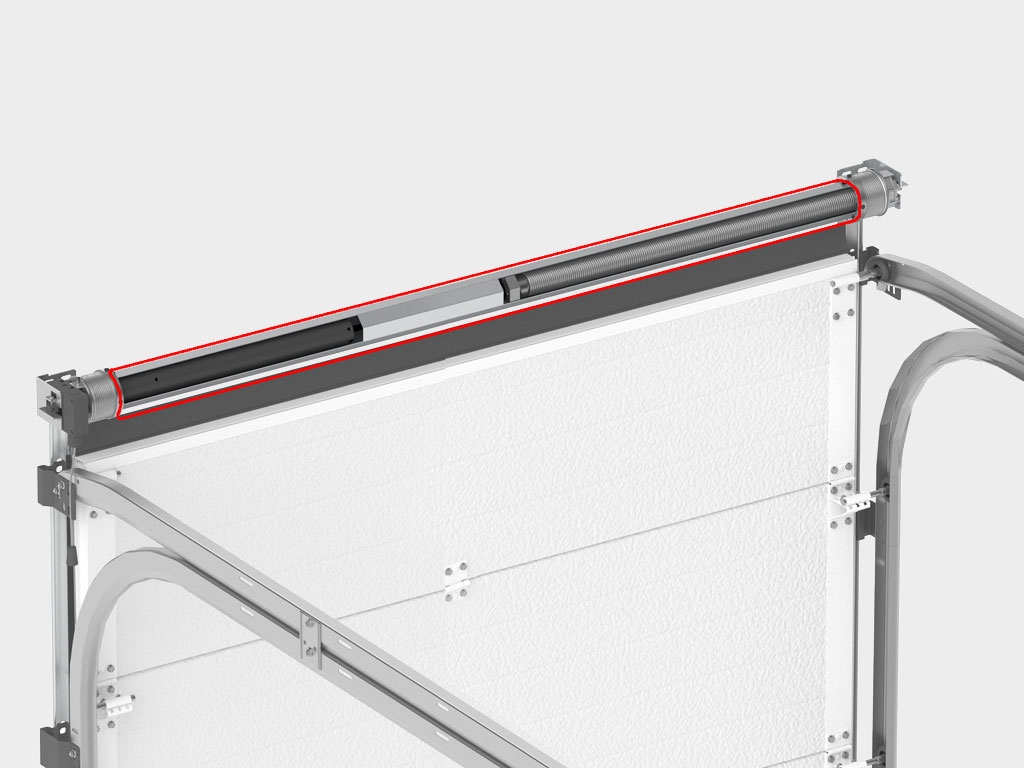

Интегрированный внутрь октагонального вала электропривод с аварийным расцепителем.
Условия эксплуатации
1. Секции полотна ворот должны плавно передвигаться по направляющим.
2. Ручное открывание и закрывание ворот применяется только для аварийного управления.
3. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
4. Строго запрещено находиться под движущимся полотном ворот, т. к. это может привести к травмам.
5. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а так же перегрузке привода и его выходу из строя.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
Гарантийные обязательства
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.
Документация
Чертежи
RSD02LUX.Паспорта и сертификаты
Паспорт «Гаражные секционные ворота на октагональном валу RSD02LUX»;
Сертификат соответствия «Ворота для зданий и сооружений»;
Сертификат соответствия «Сэндвич-панели»;
Сертификат соответствия «Изделия комплектующие для ворот»;
Экспертное заключение, соответствие СанПиН.Инструкции
Инструкция по монтажу секционных ворот RSD02LUX;
Сервисная книжка «Секционные ворота». -
-
Дизайн панелей
Доска (наружная сторона панели)
Горизонтальная полоса (внутренняя сторона панели)Тип поверхности
Под дерево (внешняя)
Stucco (внутренняя)Цвета лицевых поверхностей панелей
RAL 9003 (белый)
RAL 8017 (коричнево-красный) -
Комплектация
Базовая комплектация
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.

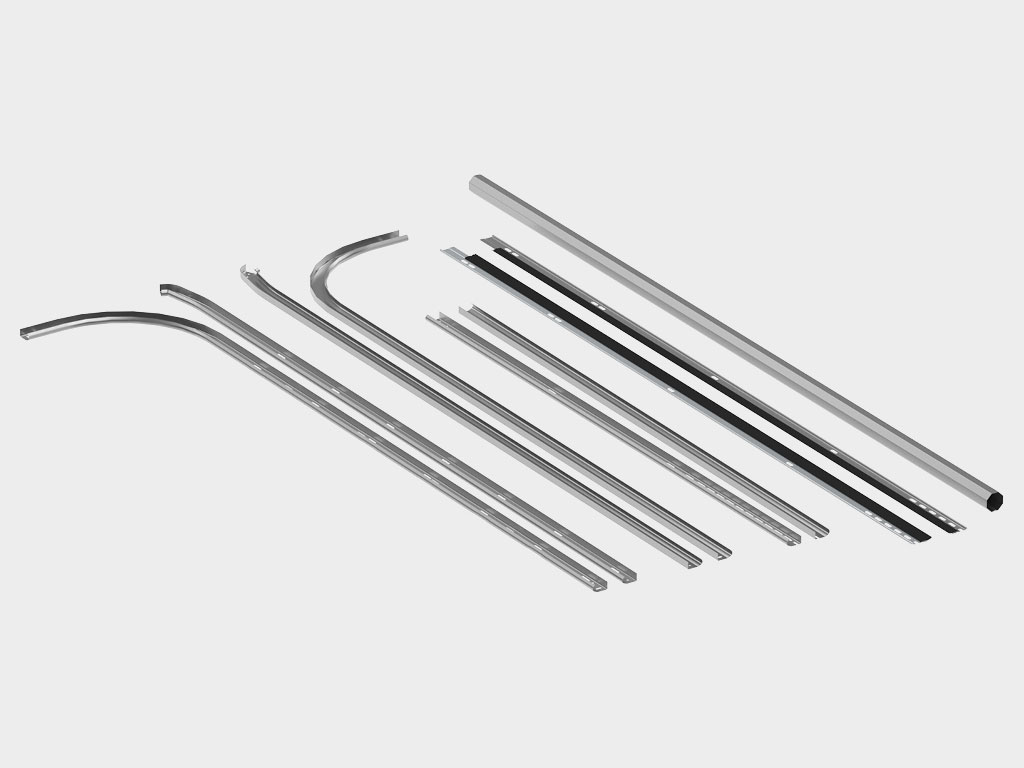

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации; октагональный вал требуемой длины.

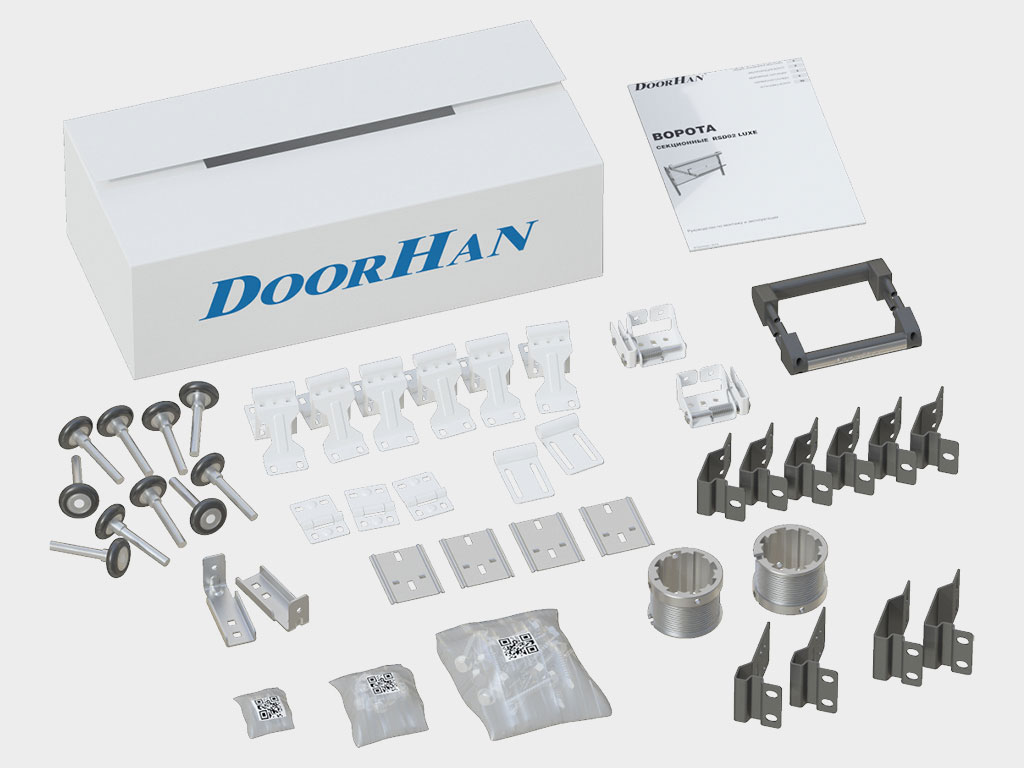

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.Дополнительная комплектация
Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение. -
Монтаж
Подготовка строительного объекта

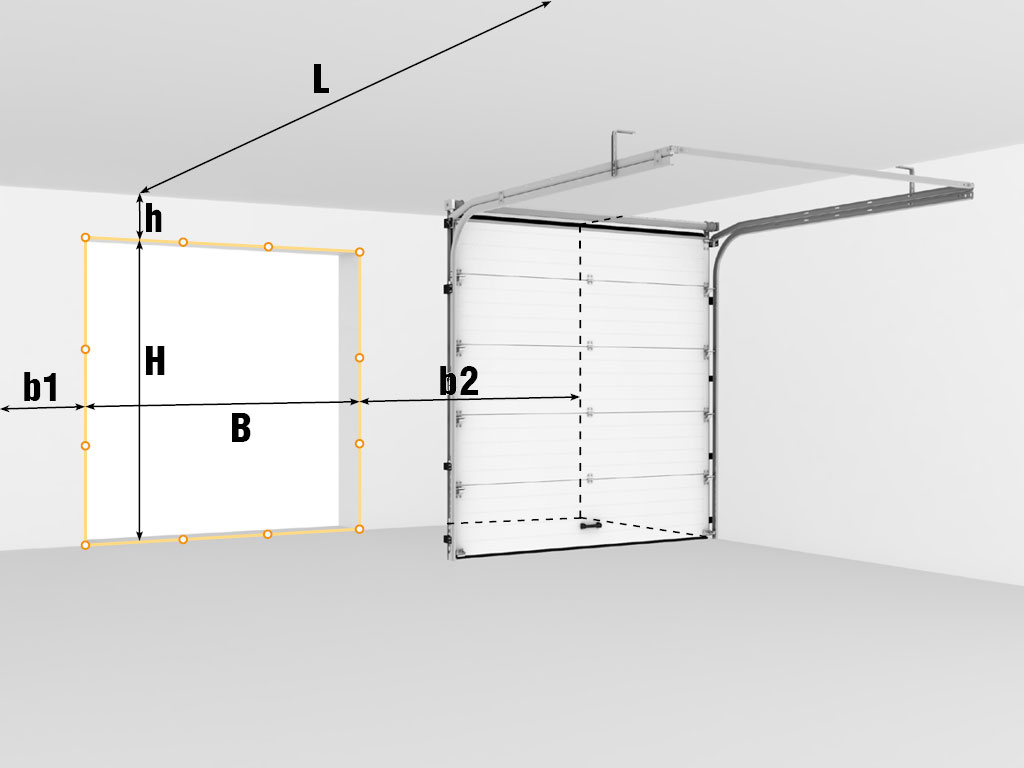

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 110 мм.

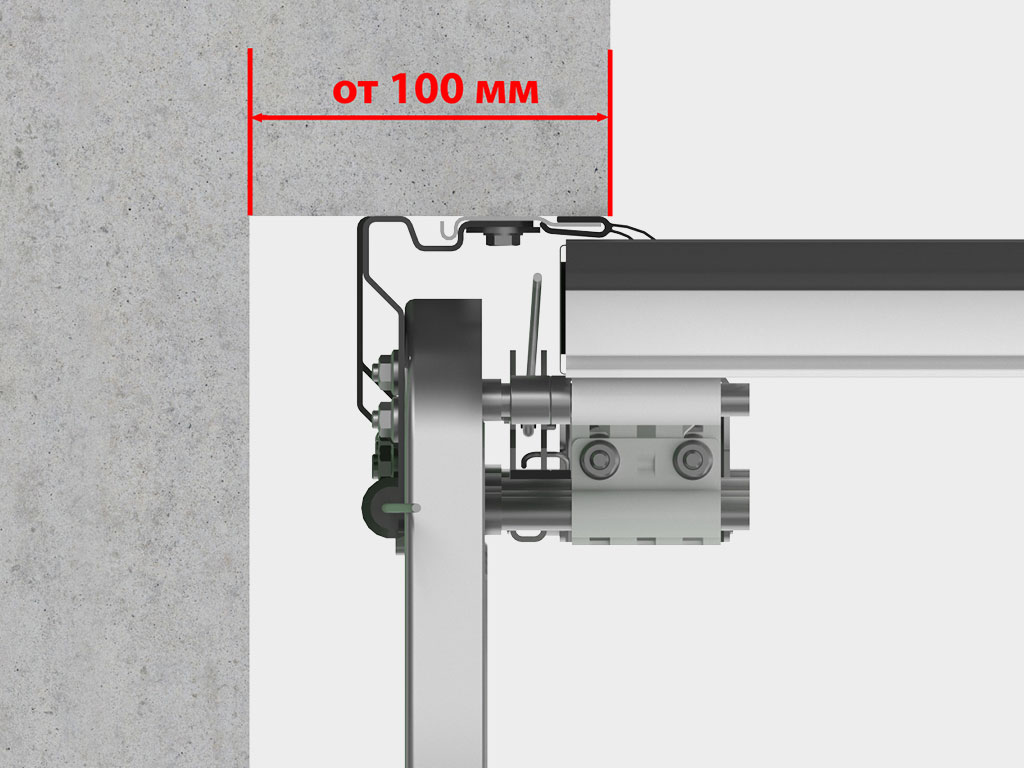

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.Способы монтажа
Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Стандартные конструктивные решения

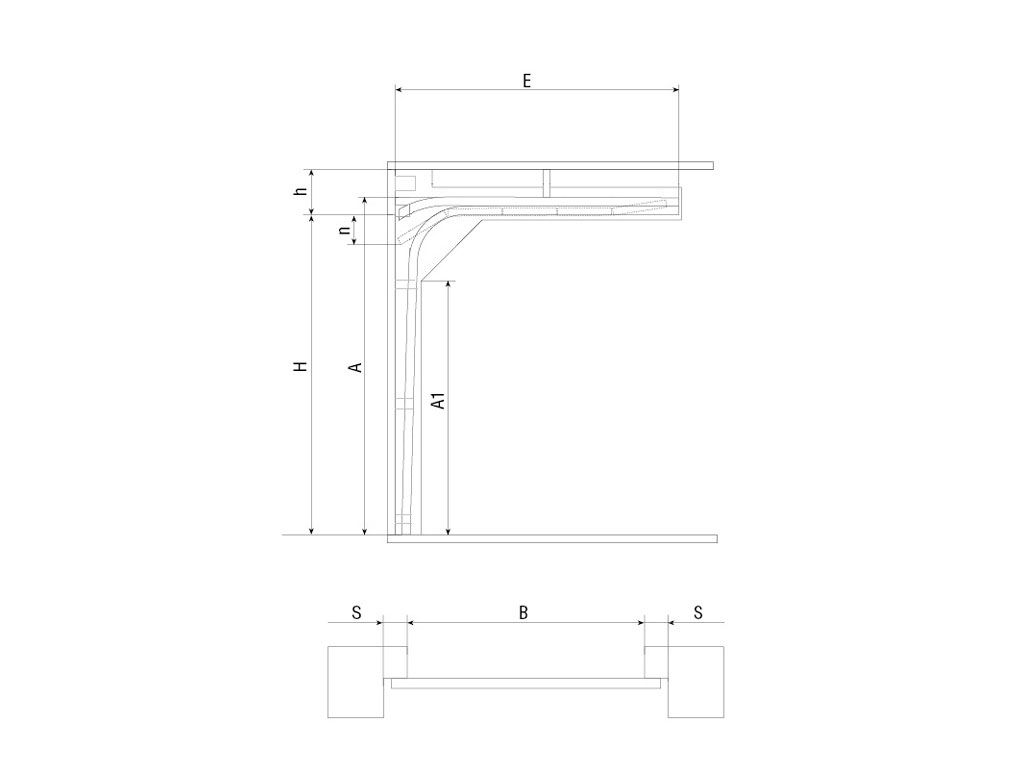

Низкий подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки h ≥ 180 B, мм Ширина проема B A, мм Высота угловой стойки H + 116 A1, мм Высота вертикальной направляющей H - 489 E, мм Длина горизонтальных направляющих 2 514 — при высоте проема до 2 200;
2 814 — при высоте проема до 2 500;
3 064 — при высоте проема до 2 750S, мм Минимальное боковое пространство 100 n, мм Перекрытие проема в открытом положении 150
Гаражные секционные ворота из алюминиевых сэндвич-панелей с октагональным валом RSD02LUX
Рекомендации по замеру проема для установки секционных ворот
Проем для гаражных ворот характеризуется следующими параметрами:
H – высота проема в свету;
B – ширина в свету;
SR – расстояние до правой стены помещения от края проема, называемое правым заплечиком;
SL – расстояние до левой стены от края проема, или левый заплечик;
D – глубина помещения, т.е. расстояние от притолоки до задней стены;
h – расстояние от верха проема до потолка, или притолока.
Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.
Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных гаражных ворот изнутри проема.
Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.
Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае, полученные параметры проема необходимо сравнить с расчетными.
Как нужно замерять высоту притолоки h
Выпуклый бетонный потолок.
Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.
По притолоке проходят трубы.
Коммуникации в гаражных помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.
Уровень потолка снижается в глубину гаража.
В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.
Слишком низкая (менее 110 мм) притолока.
Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.
Присутствие второй перемычки.
Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того, чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.
Невертикальная притолока.
Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.
Неравномерная по высоте притолока.
В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.
Неравномерная (скошенная) высота притолоки по ширине проема.
Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.
Потолок выполнен из плит перекрытий с ребрами жесткости.
Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.
По потолку проходят трубы вентиляции.
Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.
Определение мест крепления конструкции ворот к стенам.
Крепление секционных гаражных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.
Пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора; Проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту); плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора; рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).
