Секционные ворота серии ISD01-PARKING

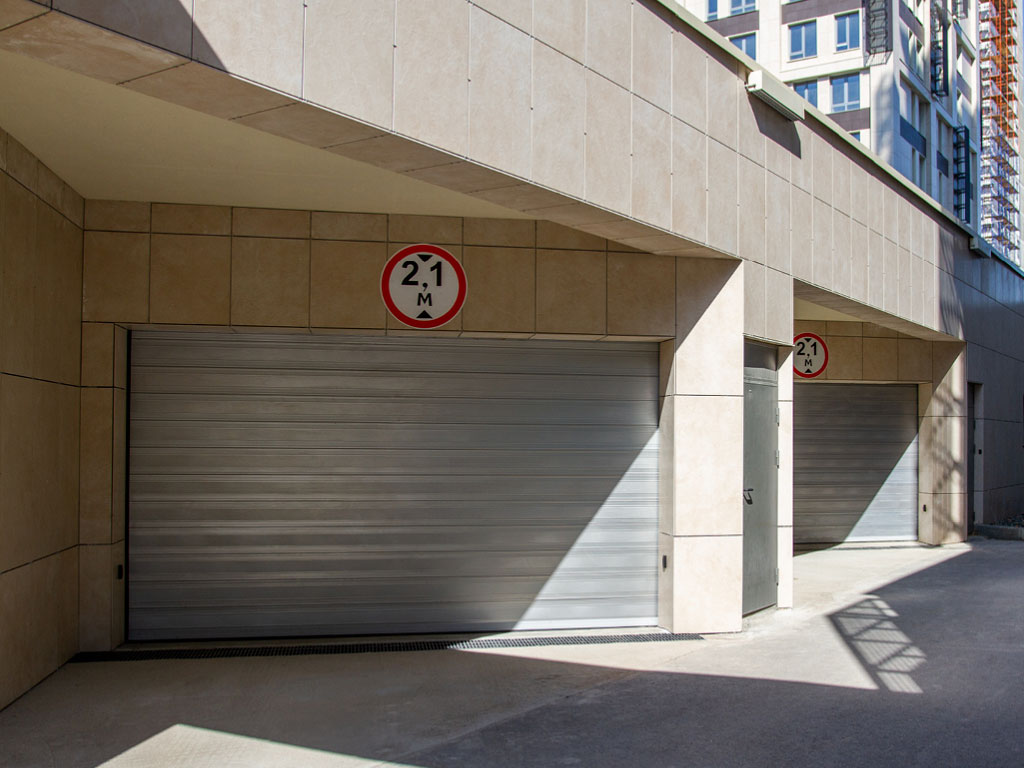

Секционные ворота серии ISD01-PARKING совмещают в себе лучшие качества секционных и скоростных спиральных ворот. Высокая скорость открывания ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.

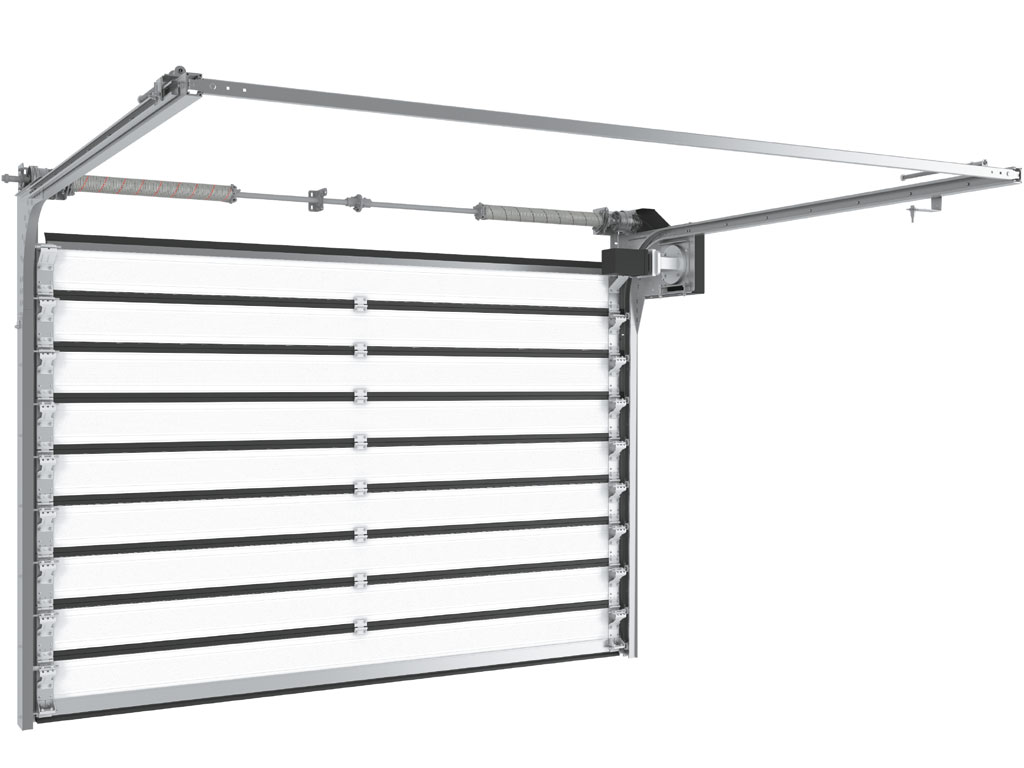

Внешний вид
Таблица размеров

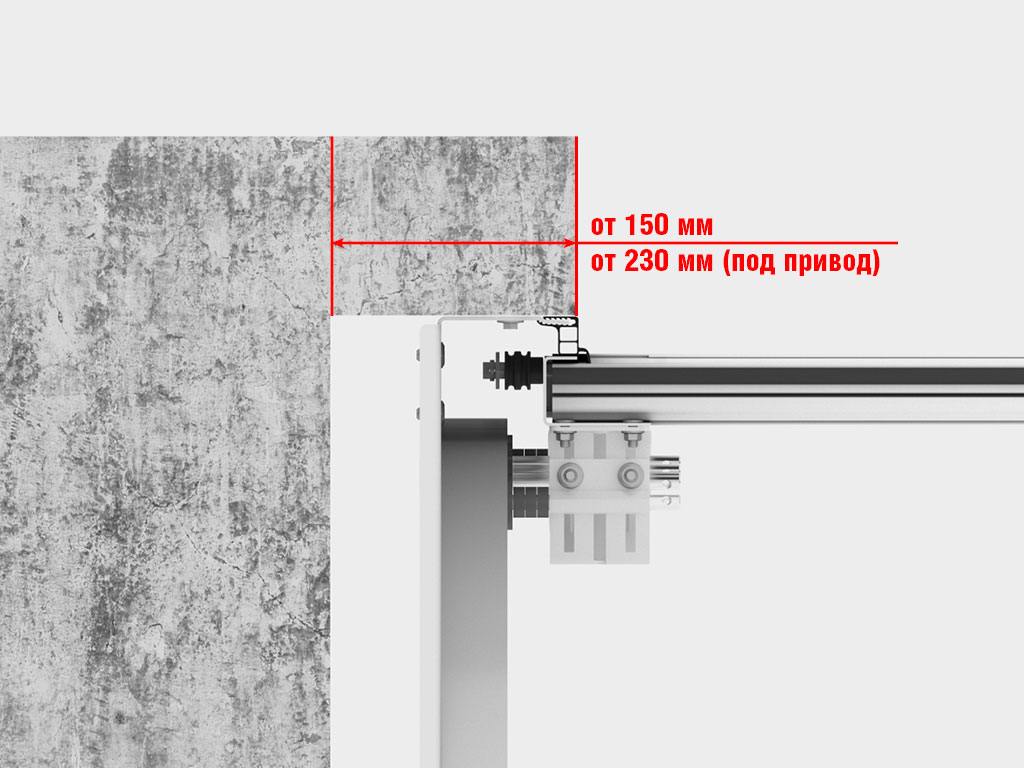

Параметр Показатель Высота проема, мм 2 000–3 700 Ширина проема, мм 2 000–5 000 Притолока, мм От 430 Пристенки, мм От 150; со стороны установки привода — от 230 Зона применения
Преимущества

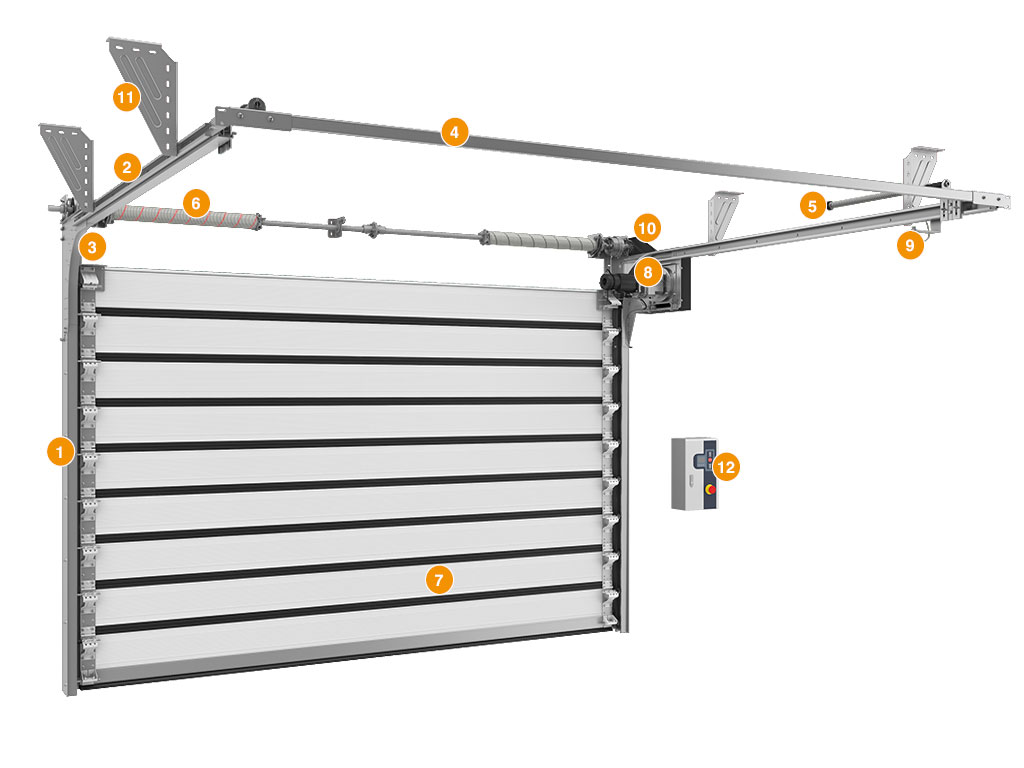

Конструкция
1. Вертикальная направляющая;
2. Горизонтальная направляющая;
3. Изгиб;
4. С-профиль;
5. Пружинный амортизатор;
6. Балансировочный пружинный механизм (торсионная пружина);
7. Полотно ворот в сборе с фурнитурой;
8. Электропривод;
9. Датчик концевого положения;
10. Защитный кожух передаточной цепи;
11. Кронштейны крепления к потолку;
12. Блок управления.Технические характеристики
Параметр Значение Примечание Ресурс, циклов 1 000 000 Ворота Ресурс, циклов 100 000 Торсионный механизм Новинки

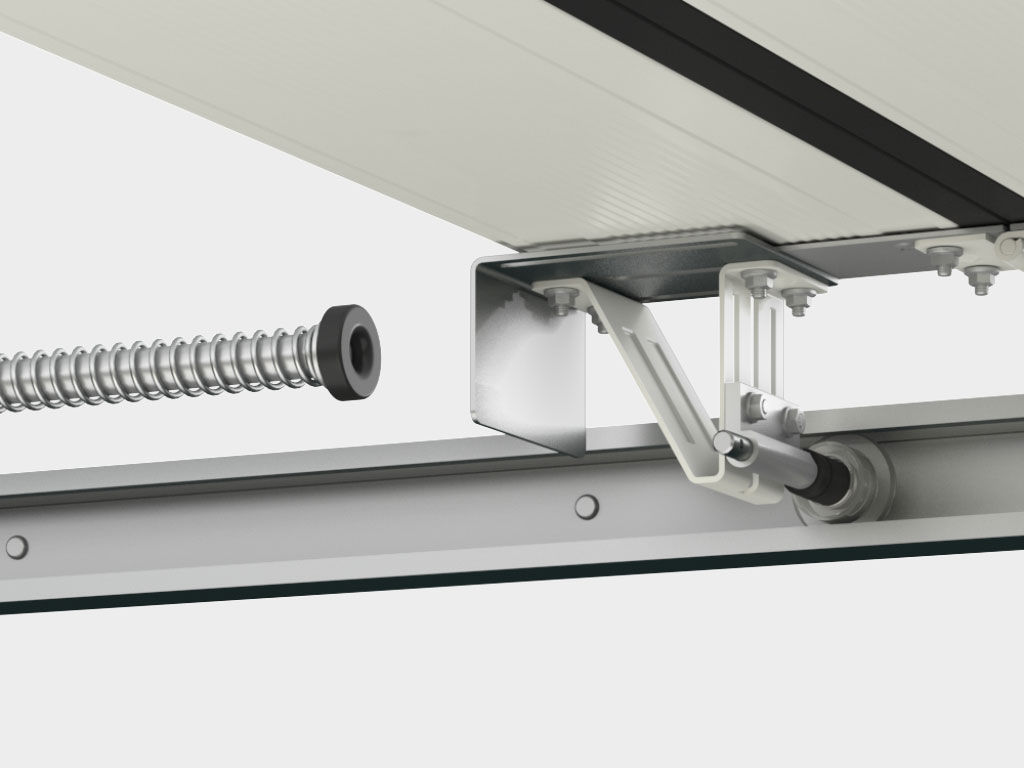

Площадка-упор устанавливается на верхнюю панель, увеличивая площадь сопряжения демпфера амортизатора и полотна ворот. Узел исключает возникновение аварийных ситуаций, вызванных неправильной установкой и регулировкой амортизаторов монтажными бригадами.

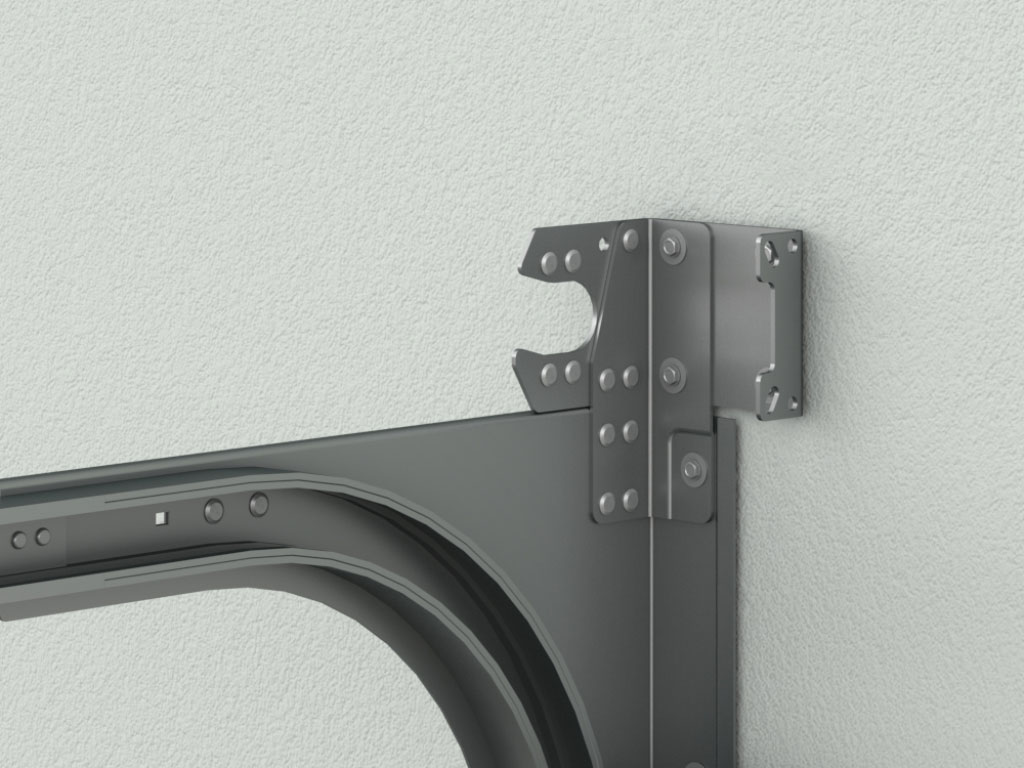

Кронштейн усиления для опорных П-образных кронштейнов торсионного механизма. Увеличивает жесткость конструкции и исключает ошибки при монтаже.

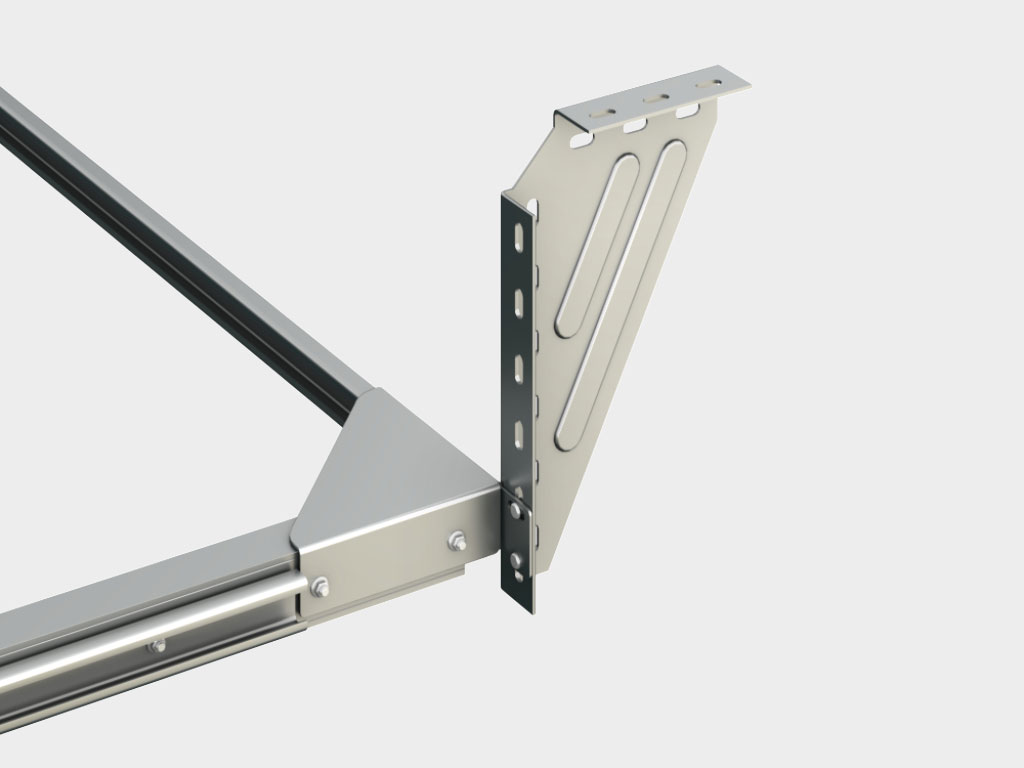

Кронштейн крепления С-профиля к направляющей повышает жесткость направляющих, позволяет выдержать прямые углы в системе горизонтальных направляющих, дает возможность регулировки угла наклона кронштейна крепления горизонтальных направляющих к потолку, исключает ошибки при монтаже.
Условия эксплуатации
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
7. Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности скоростных секционных ворот ISD01-PARKING, произведенных концерном DoorHan, на срок 2 года с момента приобретения.
Документация
Чертежи
Ворота скоростные секционные ISD01-PARKING.Паспорта и сертификаты
Паспорт «Промышленные скоростные секционные ворота ISD01-PARKING»;
Сертификат соответствия «Скоростные секционные ворота»;
Сертификат соответствия «Блок управления»;
Сертификат соответствия «Комплектующие для ворот»;
Сертификат соответствия «Сэндвич-панели»;
Экспертное заключение, соответствие СанПиН.Инструкции
Инструкция по монтажу промышленных секционных ворот серии ISD01-PARKING;
Инструкция «Блок управления для скоростных секционных ворот серии ISD01-PARKING». -
-
Дизайн панелей
Волна (внутри и снаружи)Цвета панелей
RAL 9003 (белый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL (наценка) -
Комплектация
Базовая комплектация
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм.
Комплект направляющих и угловых стоек.
Торсионный механизм, рассчитанный на 100 000 циклов.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Блок управления и электропривод, оснащенный системой аварийной разблокировки.Дополнительная комплектация
Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот.

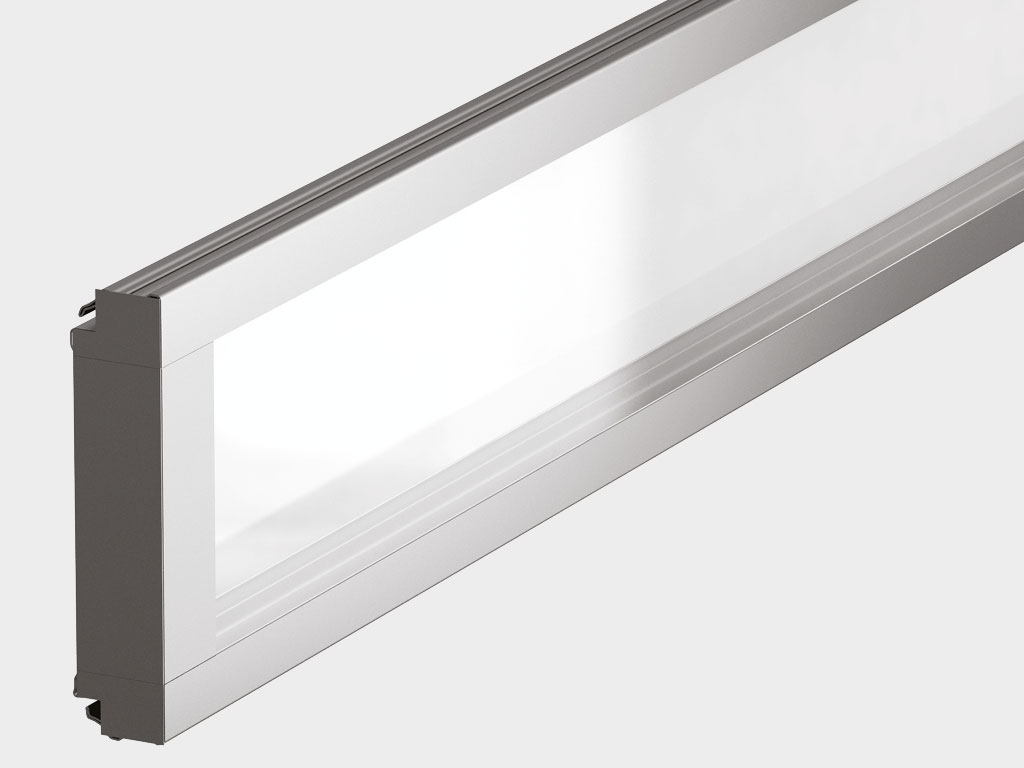

Панорамное остекление — возможно полное или частичное оснащение щита панорамными панелями.
Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan.
Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan. -
Монтаж

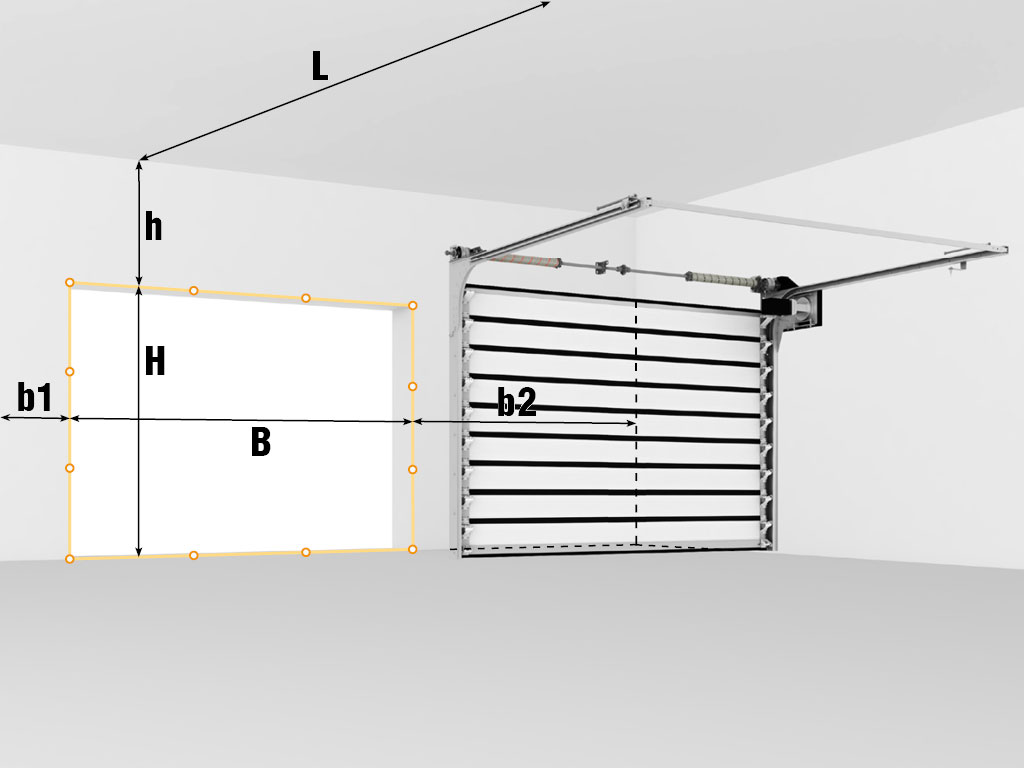

Подготовка строительного объекта
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого до правого края проема).
h – притолока (расстояние от верха проема до потолка) от 150 мм.
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L – глубина помещения.При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа
Накладной монтаж: система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Стандартные конструктивные решения

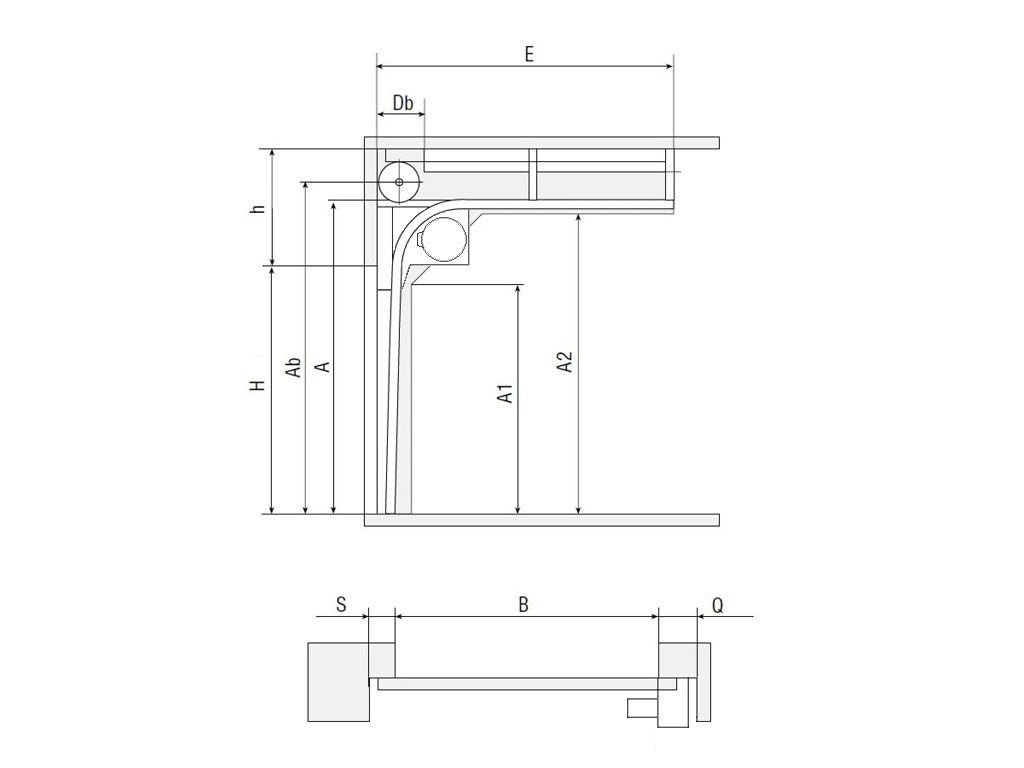

ISD01-PARKINGУсл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 430 B, мм Ширина проема B A, мм Высота угловой стойки H + 275 A1, мм Высота вертикальной направляющей H - 215 Ab, мм Высота оси вала и барабана H + 341 A2, мм Высота горизонтальной направляющей H + 215 E, мм Длина горизонтальных направляющих H + 660 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 150 Q, мм Зона расположения привода на вал 230
Скоростные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом ISD01-PARKING
Рекомендации по замеру проема для установки секционных ворот
Проем для гаражных ворот характеризуется следующими параметрами:
H – высота проема в свету;
B – ширина в свету;
SR – расстояние до правой стены помещения от края проема, называемое правым заплечиком;
SL – расстояние до левой стены от края проема, или левый заплечик;
D – глубина помещения, т.е. расстояние от притолоки до задней стены;
h – расстояние от верха проема до потолка, или притолока.
Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.
Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных гаражных ворот изнутри проема.
Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.
Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае, полученные параметры проема необходимо сравнить с расчетными.
Как нужно замерять высоту притолоки h
Выпуклый бетонный потолок.
Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.
По притолоке проходят трубы.
Коммуникации в гаражных помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.
Уровень потолка снижается в глубину гаража.
В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.
Слишком низкая (менее 110 мм) притолока.
Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.
Присутствие второй перемычки.
Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того, чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.
Невертикальная притолока.
Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.
Неравномерная по высоте притолока.
В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.
Неравномерная (скошенная) высота притолоки по ширине проема.
Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.
Потолок выполнен из плит перекрытий с ребрами жесткости.
Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.
По потолку проходят трубы вентиляции.
Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.
Определение мест крепления конструкции ворот к стенам.
Крепление секционных гаражных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.
Пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора; Проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту); плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора; рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).
