Панорамные секционные ворота ISD02
Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Изготовление панорамных панелей из алюминиевых профилей обеспечивает их прочность, а для повышения энергосберегающих и термоизоляционных свойств ворот рекомендуется комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида.

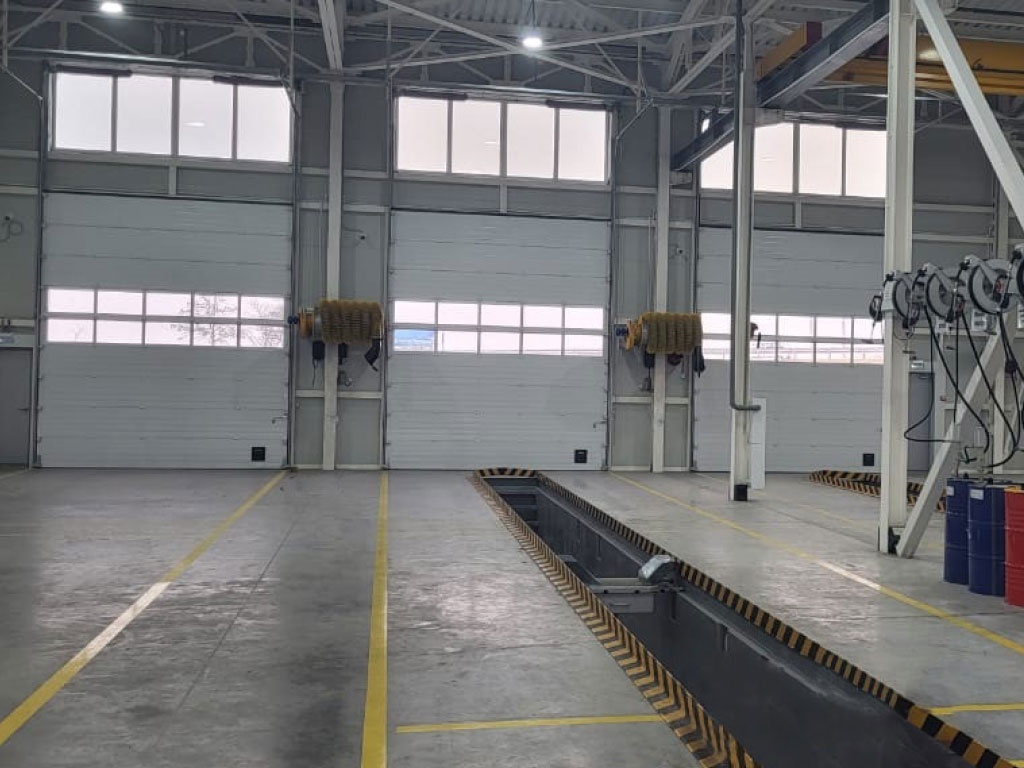

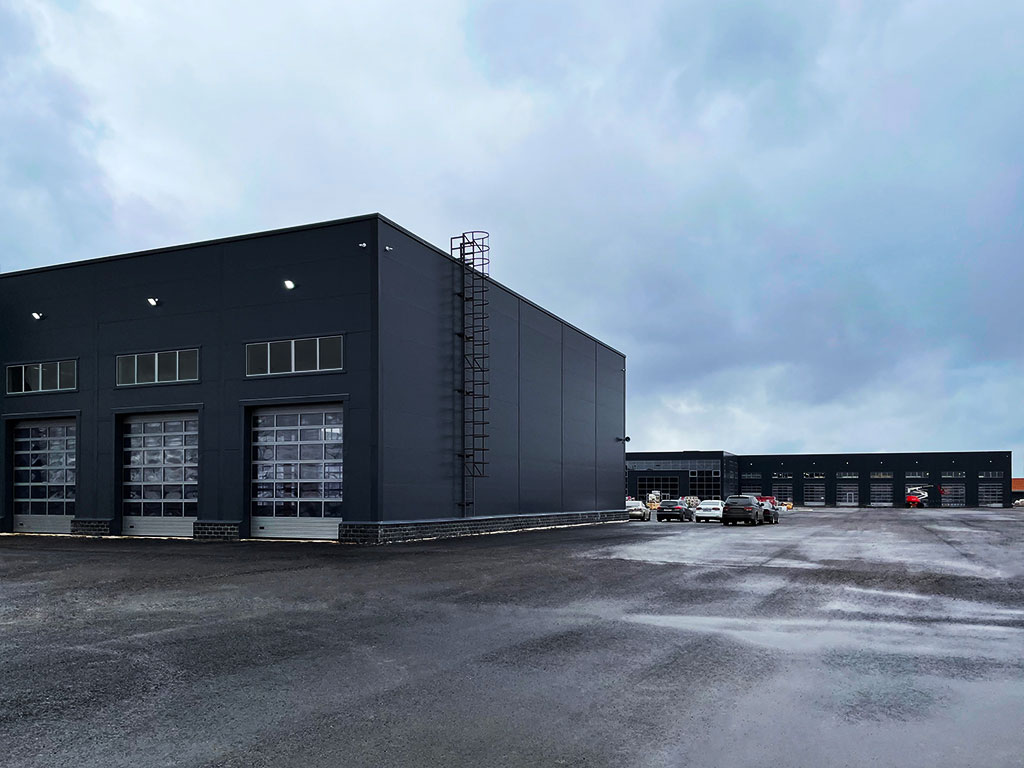

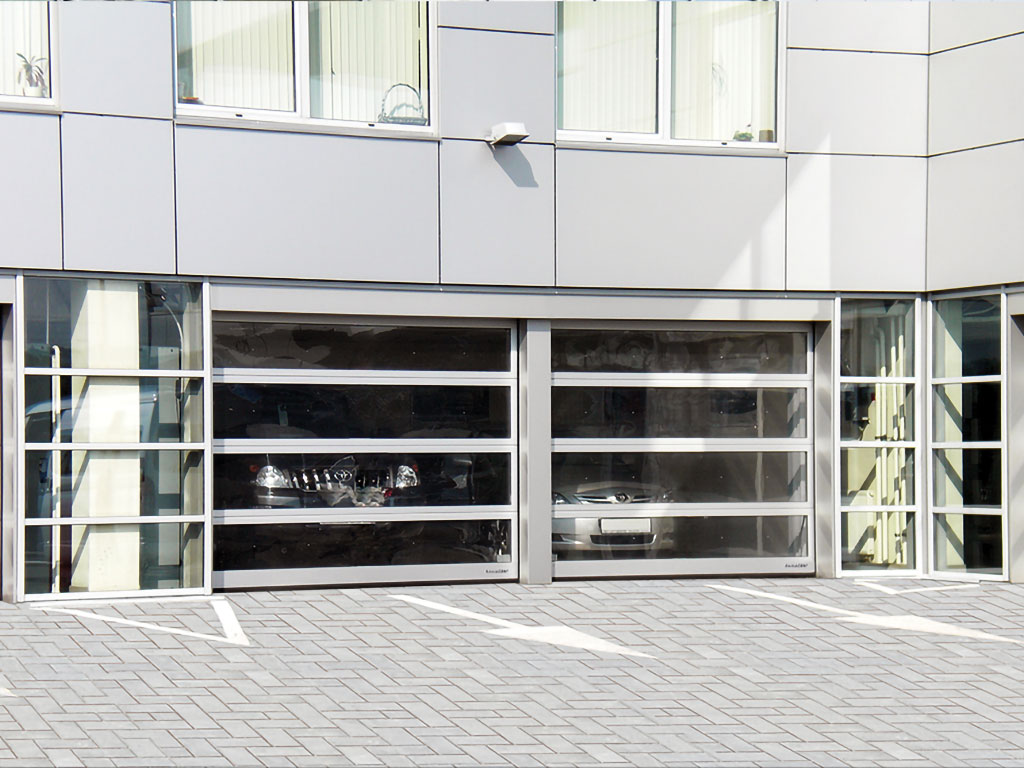

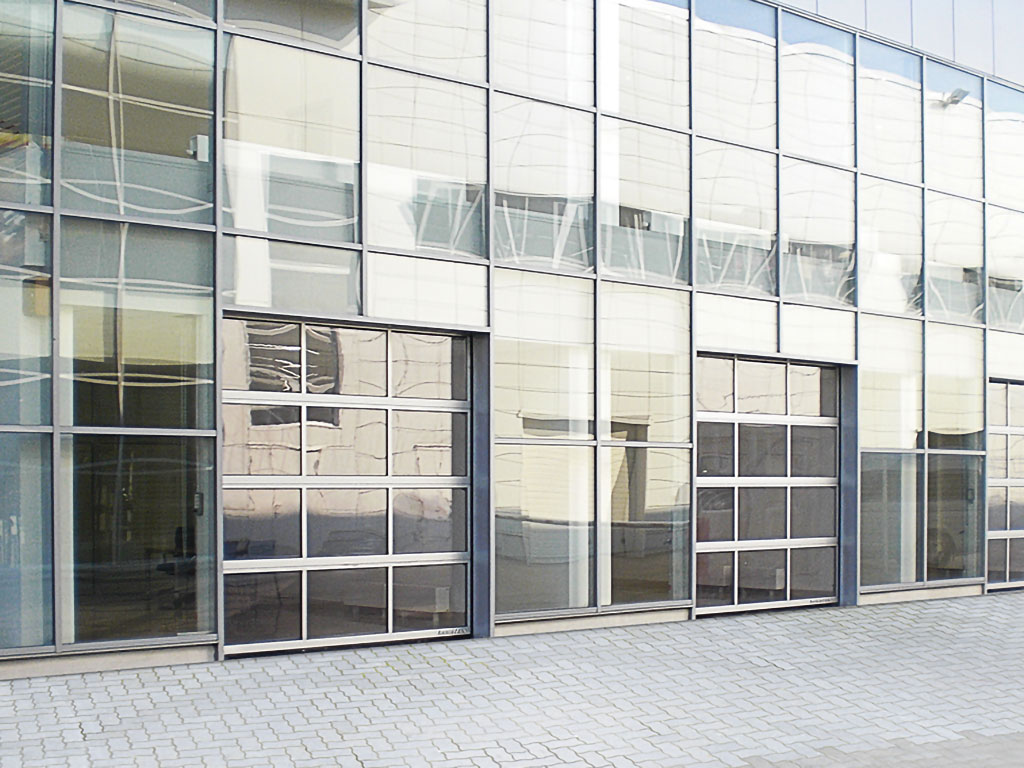

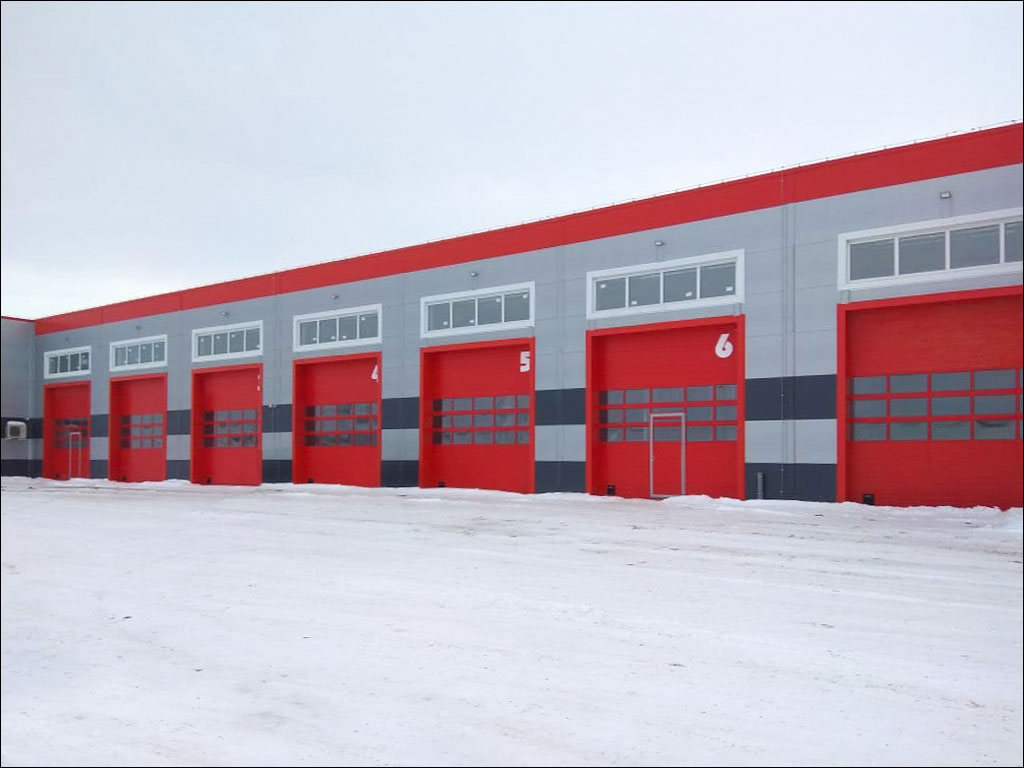

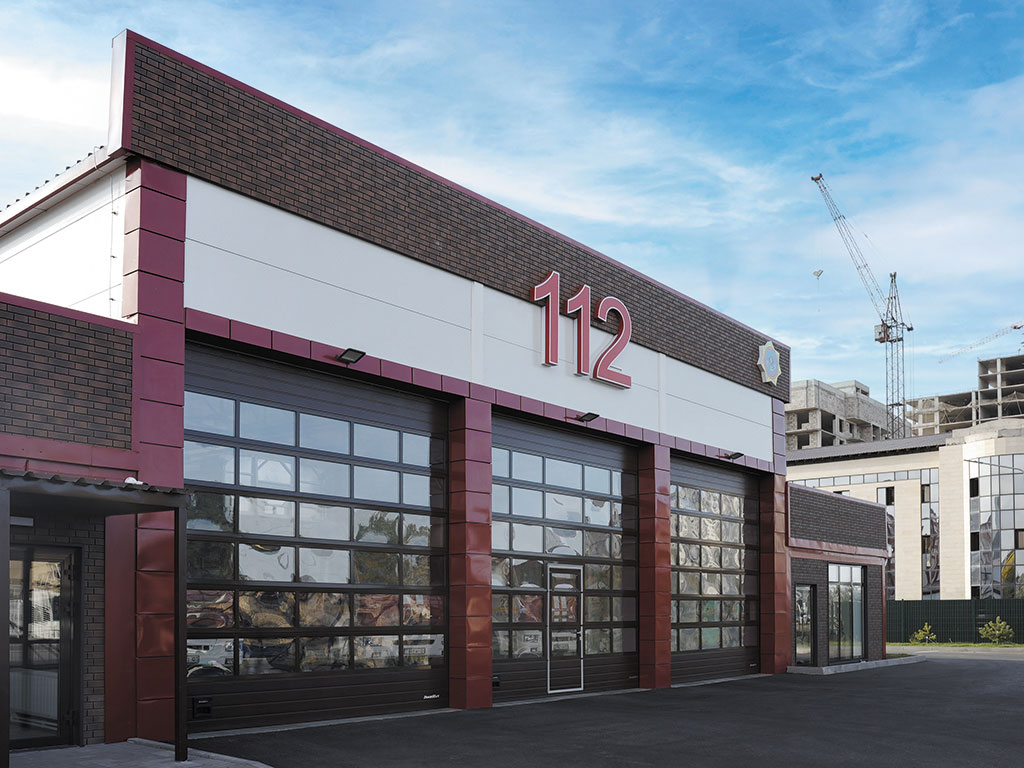

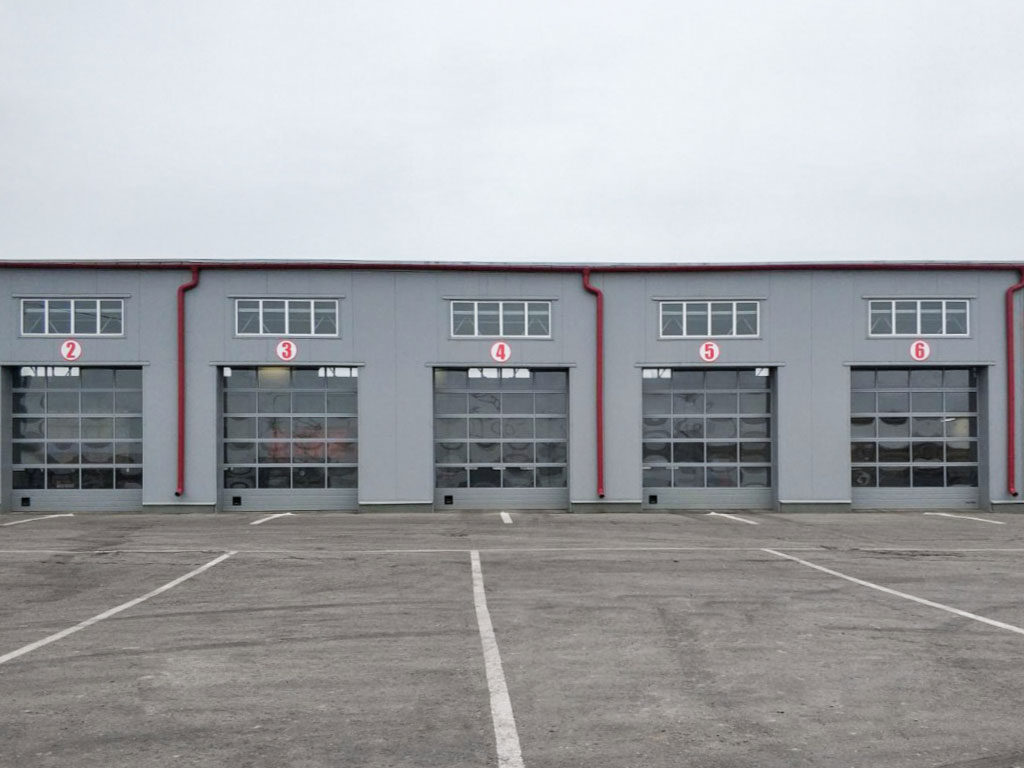

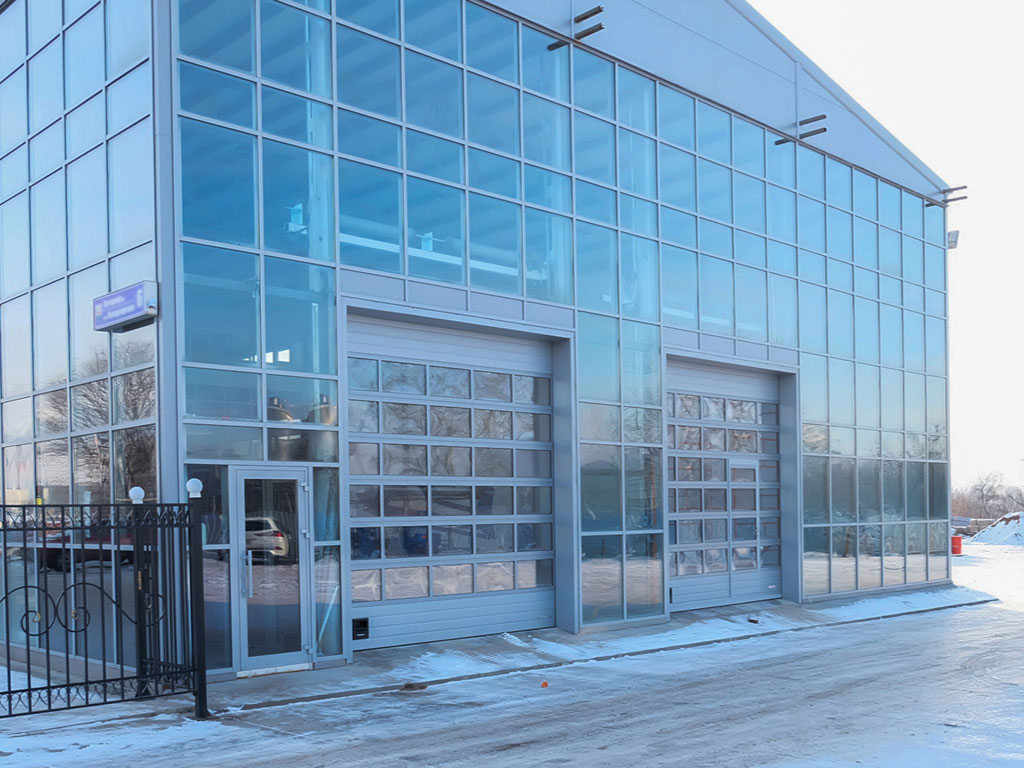

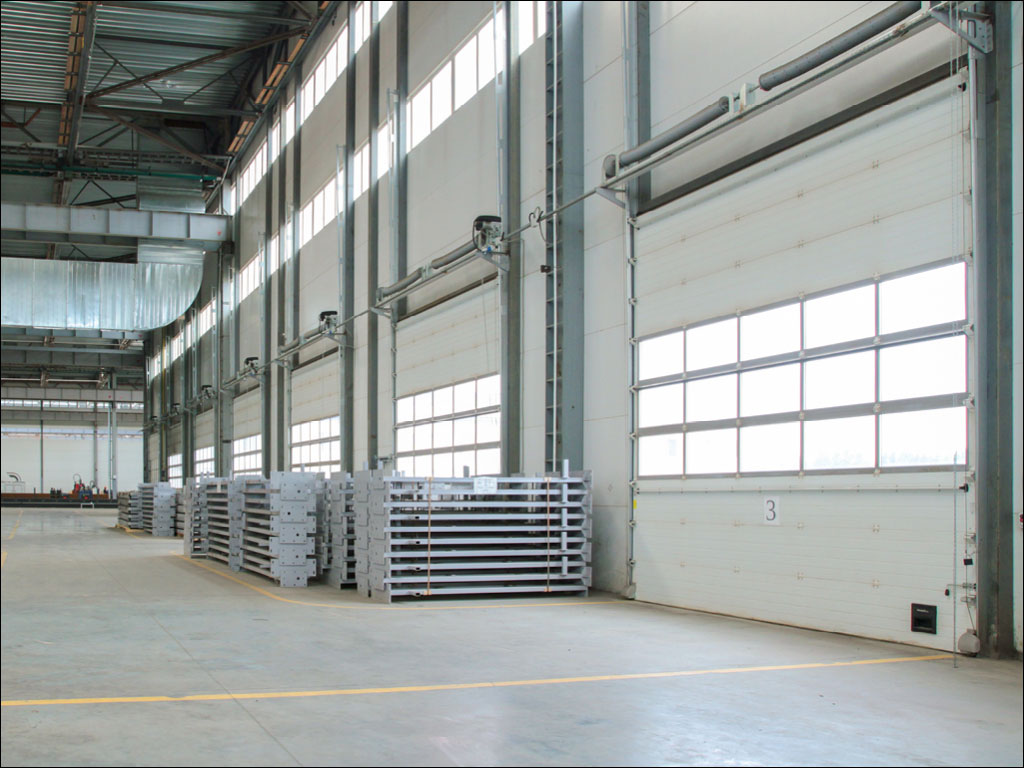

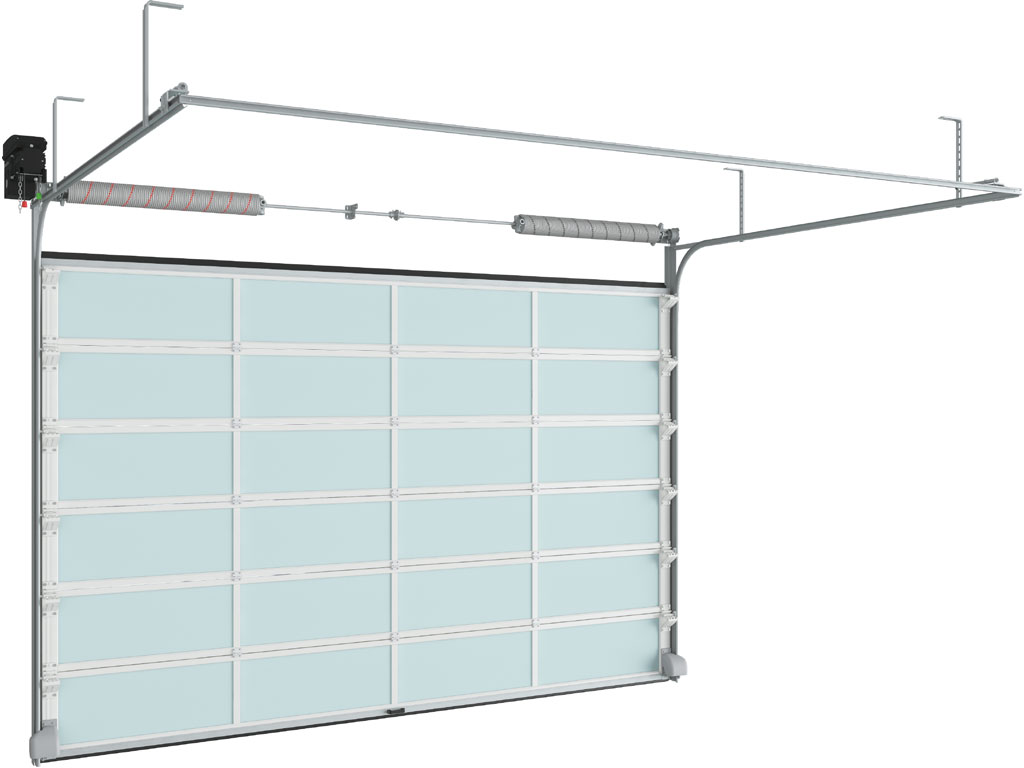

Внешний вид
Таблица размеров
Параметр Показатель Высота проема, мм 2 000–6 000 Ширина проема, мм 2 000–6 100 Притолока, мм От 150 Пристенки, мм От 120 Высота светового проема ячеек, мм 370–720 Ширина светового проема ячеек, мм Не более 3 000 Зона применения
Преимущества

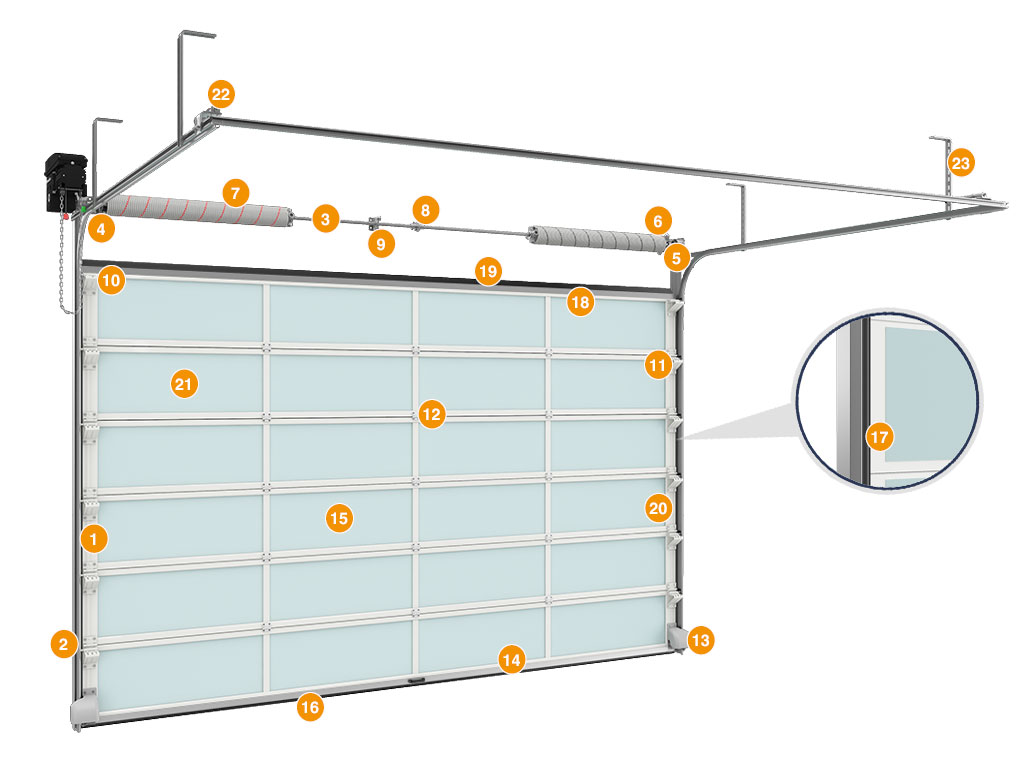

Конструкция
1. Вертикальная направляющая;
2. Угловая стойка;
3. Вал цилиндрический;
4. Устройство защиты от обрыва пружины;
5. Барабан;
6. П-образный кронштейн;
7. Балансирующий пружинный механизм (торсионная пружина);
8. Муфта соединительная;
9. Внутренний опорный кронштейн;
10. Верхняя опора с держателем ролика;
11. Боковая опора с держателем ролика;
12. Внутренняя петля;
13. Устройство защиты от разрыва троса;
14. Нижний профиль;

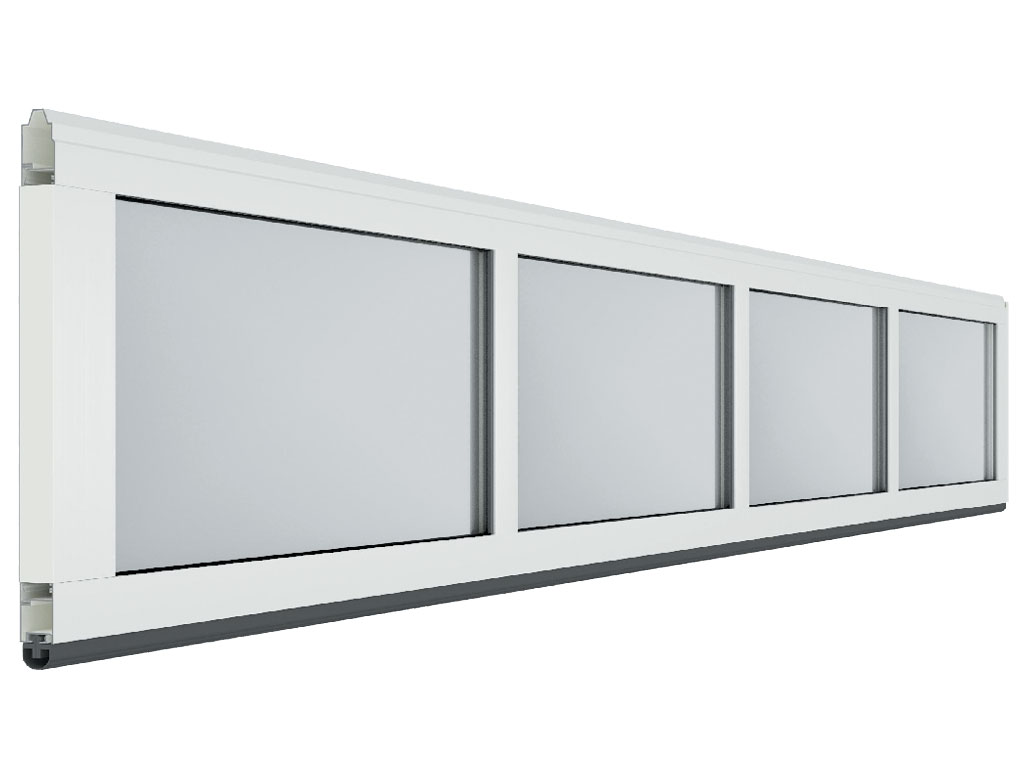

15. Панорамная панель;
16. Нижний уплотнитель;
17. Уплотнитель боковой;
18. Верхний профиль;
19. Верхний уплотнитель;
20. Боковая крышка с отверстиями для крепления;
21. Светопрозрачное ударопрочное заполнение панели;
22. Пружинный амортизатор;
23. Кронштейн крепления к потолку.Технические характеристики
Параметр Значение Примечание Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) 0,4 (В) Точное значение зависит от размера ворот Безотказность, количество циклов открывания-закрывания, не менее Безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию) Вес полотна ворот, кг/м² 14,5 Точное значение зависит от типоразмера панелей, используемых в конструкции ворот Усилие ручного открывания и закрывания, Н, не более 260 Новинки
Полностью обновлена система опорных кронштейнов торсионного механизма, что позволило существенно облегчить процесс монтажа:
- удобная установка торсионного механизма в сборе и легкая фиксация подшипников на заранее установленных на выносной трубе кронштейнах;
- крепление устройств защиты от разрыва пружин производится напрямую к опорному кронштейну, без использования переходников;
- новая система предполагает фиксацию кронштейна охватывающей скобой, что позволяет изменять положение опорных кронштейнов в процессе монтажа.

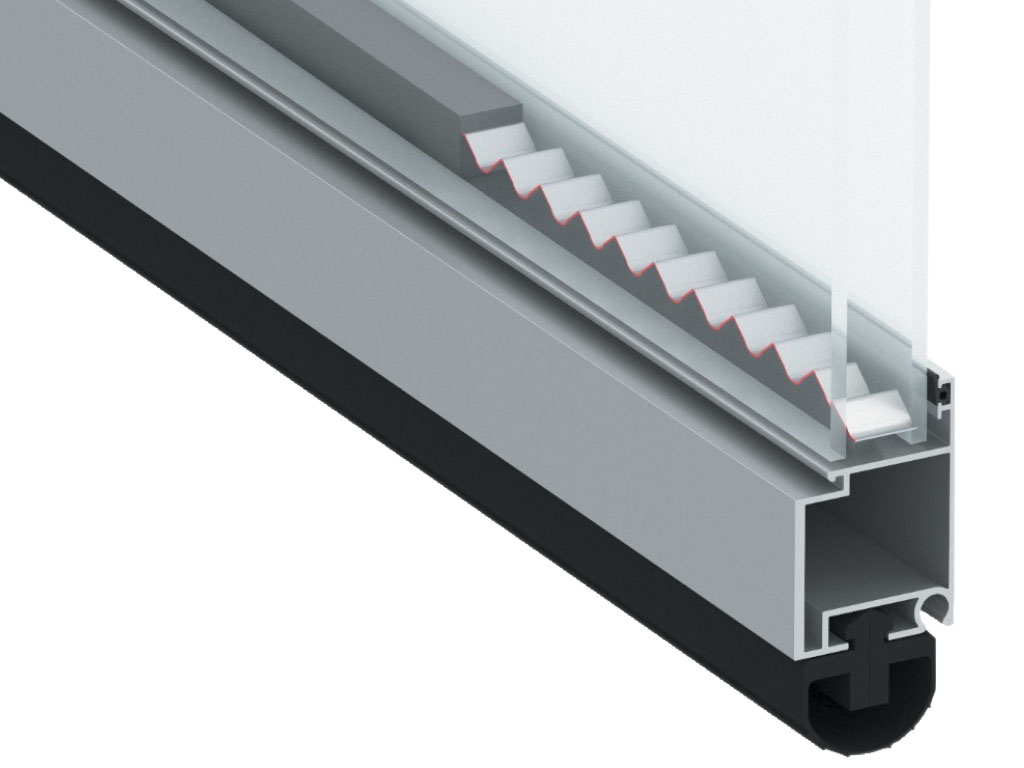

Новая система изготовления стеклопакетов панорамных панелей на базе уникального дистанционного профиля, обеспечивающего полную герметизацию.
Новая система сборки панорамного щита — единые верхние и нижние профили. Замещают собой сборочную пару — верхний (нижний) профиль панорамной панели и верхний (нижний) профиль полотна.

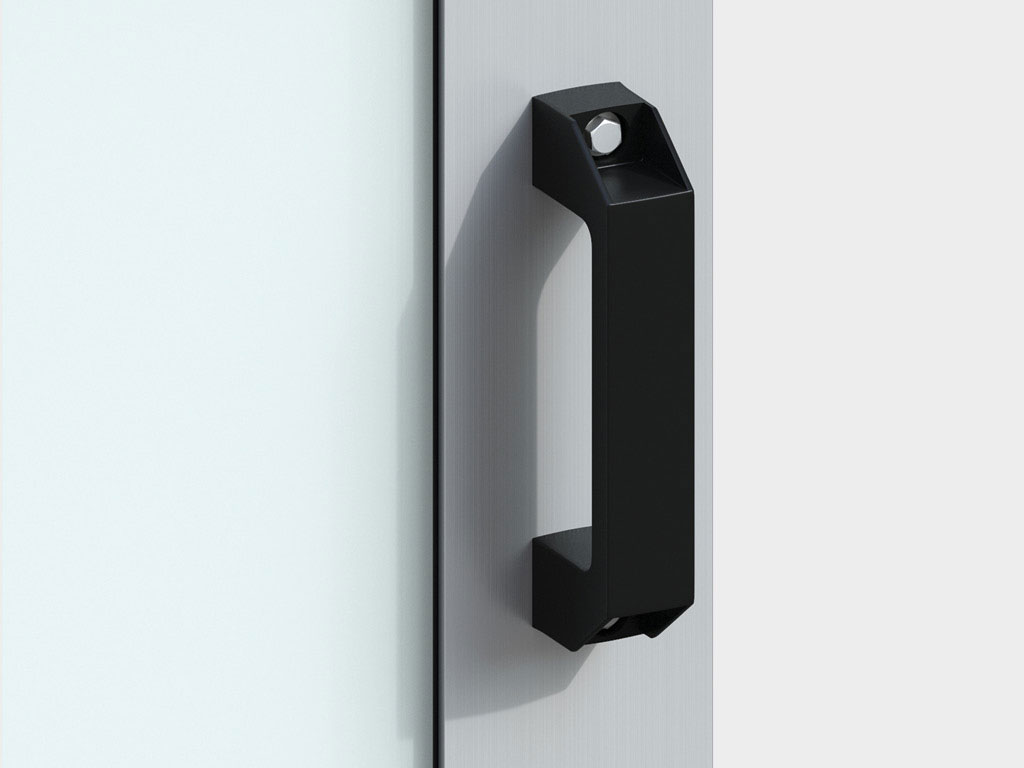

Новая ручка для подъема полотна ворот упрощает монтаж, так как не требует фрезеровок, предусматривает крепление на саморезы.
Условия эксплуатации
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки при открывании и закрывании ворот запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
Гарантийные обязательства
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
Документация
Чертежи
ISD02, низкий подъем, расчетные направляющие;
ISD02, низкий подъем, расчетные направляющие, окантовка проема;
ISD02, низкий подъем, расчетные направляющие, формирование проема;
ISD02, низкий подъем, комплекты направляющих RKTN;
ISD02, низкий подъем, комплекты направляющих RKTN, окантовка проема;
ISD02, низкий подъем, комплекты направляющих RKTN, формирование проема;
ISD02, низкий подъем, барабан сзади;
ISD02, низкий подъем, барабан сзади, окантовка проема;
ISD02, низкий подъем, барабан сзади, формирование проема;
ISD02, стандартный подъем;
ISD02, стандартный подъем, окантовка проема;
ISD02, стандартный подъем, формирование проема;
ISD02, стандартный наклонный подъем;
ISD02, стандартный наклонный подъем, окантовка проема;
ISD02, стандартный наклонный подъем, формирование проема;
ISD02, высокий подъем;
ISD02, высокий подъем, окантовка проема;
ISD02, высокий подъем, формирование проема;
ISD02, высокий подъем с двойным изгибом направляющих;
ISD02, высокий подъем с двойным изгибом направляющих, окантовка проема;
ISD02, высокий подъем с двойным изгибом направляющих, формирование проема;
ISD02, высокий подъем, вал снизу;
ISD02, высокий подъем, вал снизу, окантовка проема;
ISD02, высокий подъем, вал снизу, формирование проема;
ISD02, высокий наклонный подъем;
ISD02, высокий наклонный подъем, окантовка проема;
ISD02, высокий наклонный подъем, формирование проема;
ISD02, высокий наклонный подъем, вал снизу;
ISD02, высокий наклонный подъем, вал снизу, окантовка проема;
ISD02, высокий наклонный подъем, вал снизу, формирование проема;
ISD02, вертикальный подъем;
ISD02, вертикальный подъем, окантовка проема;
ISD02, вертикальный подъем, формирование проема;
ISD02, вертикальный подъем, вал снизу;
ISD02, вертикальный подъем, вал снизу, окантовка проема;
ISD02, вертикальный подъем, вал снизу, формирование проема.Паспорта и сертификаты
Паспорт «Промышленные секционные ворота с панорамным остеклением ISD02»;
Сертификат соответствия «Ворота для зданий и сооружений»;
Сертификат соответствия «Сэндвич-панели»;
Сертификат соответствия «Изделия комплектующие для ворот»;
Сертификат соответствия «Ворота секционные металлические» (Беларусь);
Экспертное заключение, соответствие СанПиН.Инструкции
Инструкция по монтажу секционных ворот ISD;
Инструкция по монтажу секционных ворот со стандартным и высоким типами подъема. -
-
Дизайн панелей
Доска
Горизонтальная полоса
Широкая центральная полоса
Волна
Горизонтальная полоса (внутренняя сторона панели)Тип поверхности
Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели)Панорамные панели
Панорамная панель с сиcтемой профилей T-bridge (с терморазрывом)
Панорамная панель с однокамерным стеклопакетом
Панорамная панель с однослойным стеклом
Панорамная панель с алюминиевым перфорированным листомВарианты исполнения полотна
Стандартное остекление
Сплошное остекление
Комбинированное полотно из панорамных и сэндвич-панелейЦвета
RAL 9003 белый (базовый)
RAL 9006 серебристый (базовый)
RAL 7004 серый (стандартный)
RAL 1014 бежевый (стандартный)
RAL 6005 зеленый (стандартный)
RAL 5005 синий (стандартный)
RAL 7016 антрацит (стандартный)
RAL 7024 графит (стандартный)
RAL 3000 красный (стандартный)
RAL 3005 бордовый (стандартный)
RAL 8017 коричнево-красный (стандартный)
Нестандартный цвет по карте RAL -
Комплектация
Базовая комплектация
Полотно из панорамных панелей. В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал.
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.Дополнительная комплектация
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.
Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Панели из алюминиевых профилей T-bridge (опция) с термовставкой из полиамида повышают энергоэффективность ворот и предотвращают промерзание профилей.
Использование в качестве заполнения перфорированного алюминиевого листа — стильное и практичное решение с созданием барьера ограниченной видимости.
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»). -
Монтаж
Подготовка строительного объекта

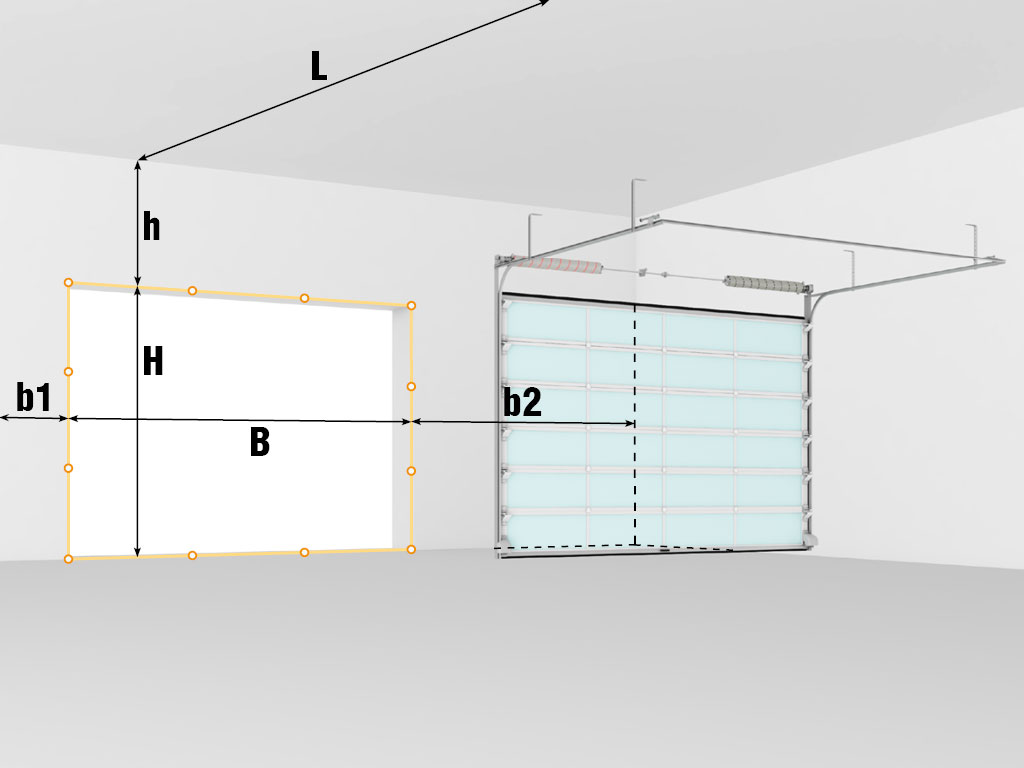

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого до правого края проема).
h – притолока (расстояние от верха проема до потолка) от 150 мм.
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L – глубина помещения.При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа
Накладной монтаж: система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Стандартные конструктивные решения
Низкий подъем, барабан спереди.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 230;
≥ 260 (с потолочным приводом);
≥ 280 (при H ≥ 3 700);
≥ 280 (с вальным приводом, при H < 3 700)B, мм Ширина проема B A, мм Высота угловой стойки H + 110 Ab, мм Высота оси вала и барабана ≥ A + 59 A1, мм Высота вертикальной направляющей А - 543 A2, мм Высота горизонтальной направляющей А - 106 E, мм Длина горизонтальных направляющих Н + 300 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении До 190 – без потолочного привода, ширина проема до 4 500;
до 235 – без потолочного привода, ширина проема более 4 500;
до 10 – с потолочным приводом, ширина проема до 4 500;
до 70 – с потолочным приводом, ширина проема свыше 4 500
Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN).Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 160 B, мм Ширина проема B A, мм Высота угловой стойки H + 54 Ab, мм Высота оси вала и барабана ≥ A + 59 A1, мм Высота вертикальной направляющей А - 552 A2, мм Высота горизонтальной направляющей А - 115 E, мм Длина горизонтальных направляющих Н + 440 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении До 245 – без потолочно привода, ширина проема до 4 500;
до 300 – без потлочного привода, ширина проема более 4 500;
до 60 – с потолочным приводом, ширина проема до 4 500;
до 125 – с потолочным приводом, ширина проема свыше 4 500
Низкий подъем, барабан сзади.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 150;
≥ 160 (с потолочным приводом)B, мм Ширина проема B A, мм Высота угловой стойки При h > 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60 Ab, мм Высота оси вала и барабана При h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 A1, мм Высота вертикальной направляющей А - 543 A2, мм Высота горизонтальной направляющей А - 106 E, мм Длина горизонтальных направляющих Н + 510 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 185 n, мм Перекрытие проема в открытом положении 240 (без привода);
40...60 (с потолочным приводом)
Стандартный наклонный подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки > 500 B, мм Ширина проема B A, мм Высота угловой стойки H + 250…985 Ab, мм Высота оси вала и барабана А + 86/97 A1, мм Высота вертикальной направляющей Н - 300 E, мм Длина горизонтальных направляющих Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°) Q, мм Зона расположения привода на вал 300
Высокий подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 660 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема По умолчанию h - 330 A, мм Высота угловой стойки H + HL Ab, мм Высота оси вала и барабана A + 86/97 A1, мм Высота вертикальной направляющей А - 580 A2, мм Высота горизонтальной направляющей А - 53 E, мм Длина горизонтальных направляющих H - НL + 470...600 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 Q, мм Зона расположения привода на вал 300
Высокий подъем, барабан снизу.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥1 600 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема 1 330 ≤ HL ≤ h - 150 A, мм Высота угловой стойки H + HL Ab, мм Высота оси вала и барабана H + 400...600 + 280 A1, мм Высота вертикальной направляющей А - 580 A2, мм Высота горизонтальной направляющей А - 53 E, мм Длина горизонтальных направляющих H - НL + 470...600 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство ≥ 300 Q, мм Зона расположения привода на вал ≥ 500
Наклонный высокий подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 660 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема 330 A, мм Высота угловой стойки H + HL + 15...749 Ab, мм Высота оси вала и барабана ≤ А + 86/97 A1, мм Высота вертикальной направляющей Н + HL - 330...580 E, мм Длина горизонтальных направляющих Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°) Q, мм Зона расположения привода на вал 300
Наклонный высокий подъем, барабан снизу.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки ≥ 1 600 B, мм Ширина проема B HL, мм Расстояние от уровня горизонтальных направляющих до проема ≥ 1 330 A, мм Высота угловой стойки H + HL + 15...749 Ab, мм Высота оси вала и барабана > H + 680 A1, мм Высота вертикальной направляющей Н + HL - 330...580 E, мм Длина горизонтальных направляющих Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 300 min α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°) Q, мм Зона расположения привода на вал ≥ 650
Вертикальный подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки > Н + 500 B, мм Ширина проема B A, мм Высота угловой стойки 2H + 120 Ab, мм Высота оси вала и барабана A + 166 S, мм Минимальное боковое пространство 120 Q, мм Зона расположения привода на вал 300
Вертикальный подъем, барабан снизу.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки > H + 120 B, мм Ширина проема B A, мм Высота угловой стойки 2H + 120 Ab, мм Высота оси вала и барабана H + 680 S, мм Минимальное боковое пространство 500 min Q, мм Зона расположения привода на вал ≥ 650
Стандартный подъем.Усл. обозначение, наименование параметра Расчетная формула H, мм Высота проема H h, мм Высота притолоки R381: ≥ 420; R305: ≥ 350 B, мм Ширина проема B A, мм Высота угловой стойки R381: H + 235; R305: H + 165 Ab, мм Высота оси вала и барабана A + 97 A1, мм Высота вертикальной направляющей R381: A - 580; R305: A - 490 A2, мм Высота горизонтальной направляющей А - 110 E, мм Длина горизонтальных направляющих R381: H + 200; R305: H + 250 Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита S, мм Минимальное боковое пространство 120 P, мм Зона расположения потолочного привода Н + 1 060 Q, мм Зона расположения привода на вал 300
Промышленные секционные ворота из алюминиевых панорамных панелей с торсионным механизмом ISD02
Рекомендации по замеру проема для установки секционных ворот
Проем для гаражных ворот характеризуется следующими параметрами:
H – высота проема в свету;
B – ширина в свету;
SR – расстояние до правой стены помещения от края проема, называемое правым заплечиком;
SL – расстояние до левой стены от края проема, или левый заплечик;
D – глубина помещения, т.е. расстояние от притолоки до задней стены;
h – расстояние от верха проема до потолка, или притолока.
Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.
Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных гаражных ворот изнутри проема.
Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.
Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае, полученные параметры проема необходимо сравнить с расчетными.
Как нужно замерять высоту притолоки h
Выпуклый бетонный потолок.
Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.
По притолоке проходят трубы.
Коммуникации в гаражных помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.
Уровень потолка снижается в глубину гаража.
В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.
Слишком низкая (менее 110 мм) притолока.
Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.
Присутствие второй перемычки.
Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того, чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.
Невертикальная притолока.
Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.
Неравномерная по высоте притолока.
В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.
Неравномерная (скошенная) высота притолоки по ширине проема.
Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.
Потолок выполнен из плит перекрытий с ребрами жесткости.
Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.
По потолку проходят трубы вентиляции.
Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.
Определение мест крепления конструкции ворот к стенам.
Крепление секционных гаражных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.
Пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора; Проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту); плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора; рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).
