Шлагбаумы серий BARRIER-PRO и BARRIER-PRO-RPD DoorHan
Шлагбаумы серий BARRIER-PRO и BARRIER-PRO-RPD — современное решение для регулирования въезда транспорта на огороженные территории и охраняемые объекты (промышленные, складские, торговые и офисные зоны, автостоянки, места парковки и пр.) со средней и высокой пропускной способностью. В зависимости от длины стрелы шлагбаумы способны перекрывать проезд шириной от 3 до 6 метров. Встроенные блоки управления PCB-SL или PCB-SL PRO позволяют интегрировать данные шлагбаумы в любую систему контроля и управления доступом (СКУД). При эксплуатации в условиях низких температур рекомендуется устанавливать обогревающую пластину Heater, которая позволит расширить диапозон рабочих температур от -55 до +50 °С.

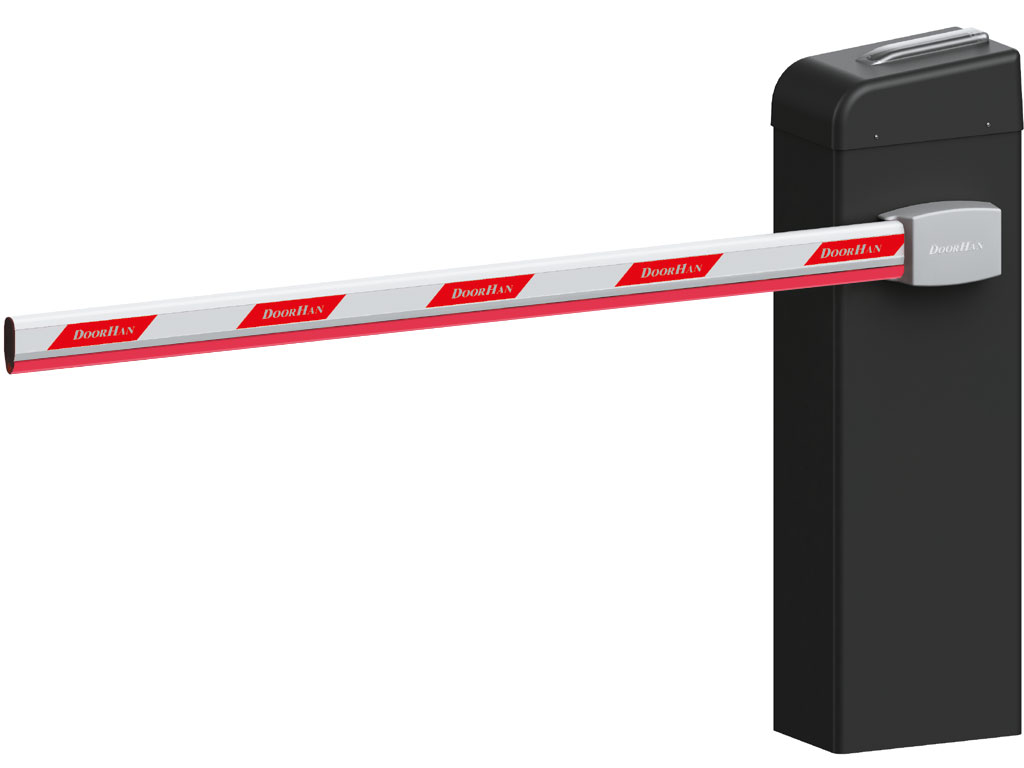

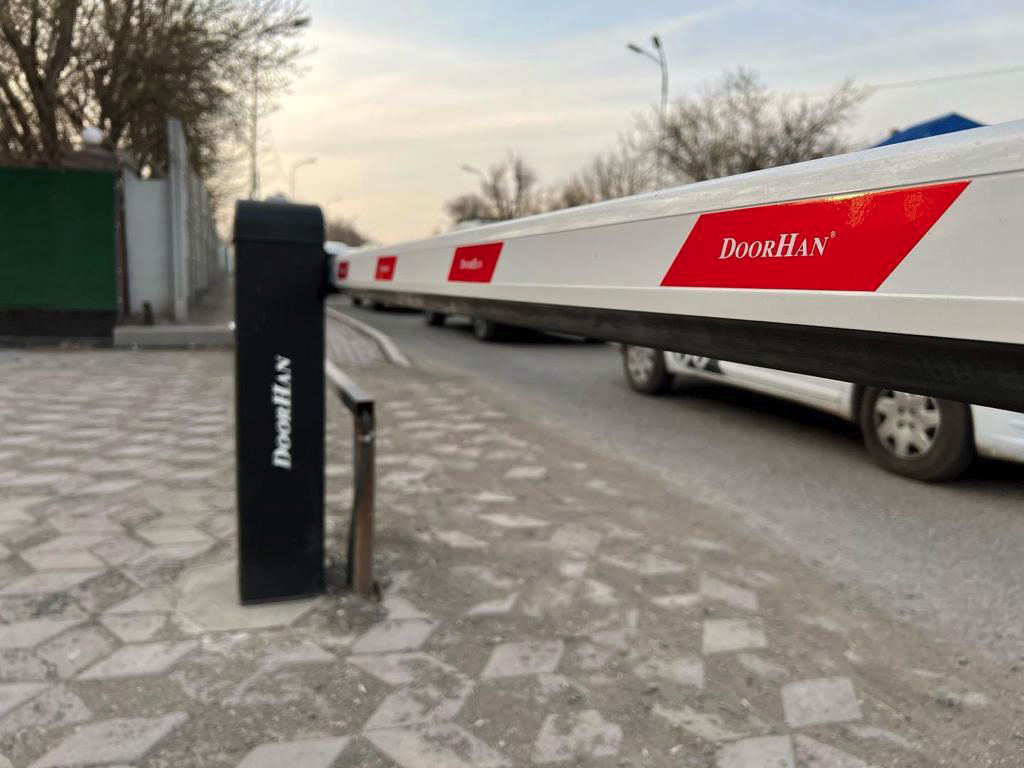

Внешний вид

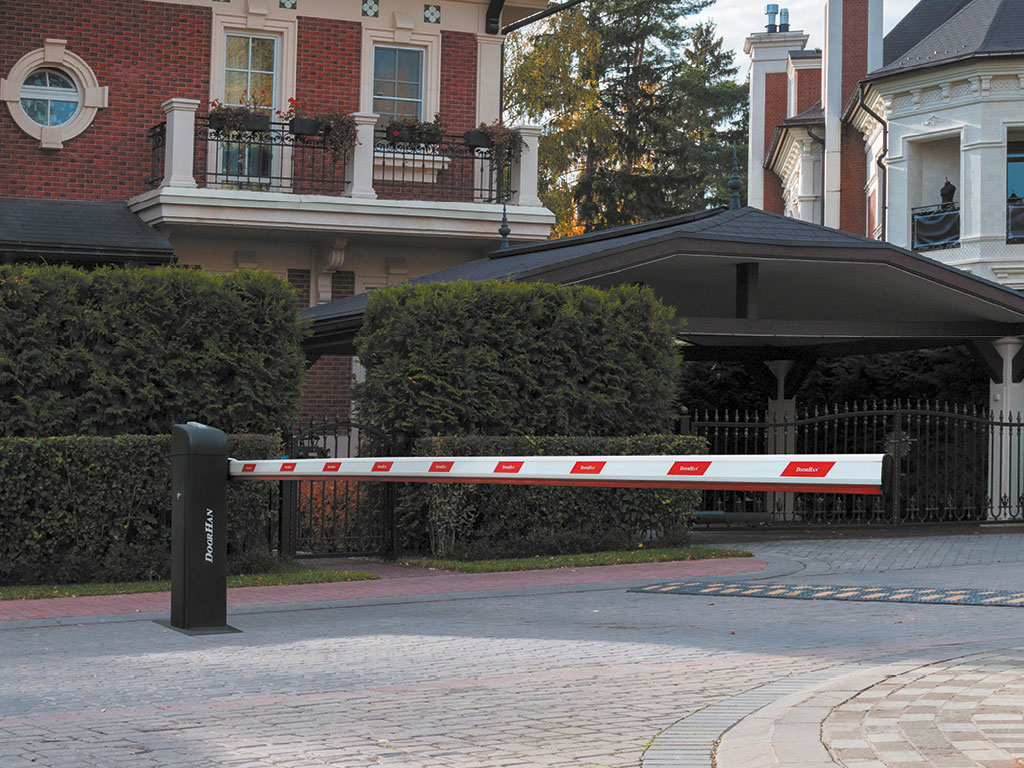

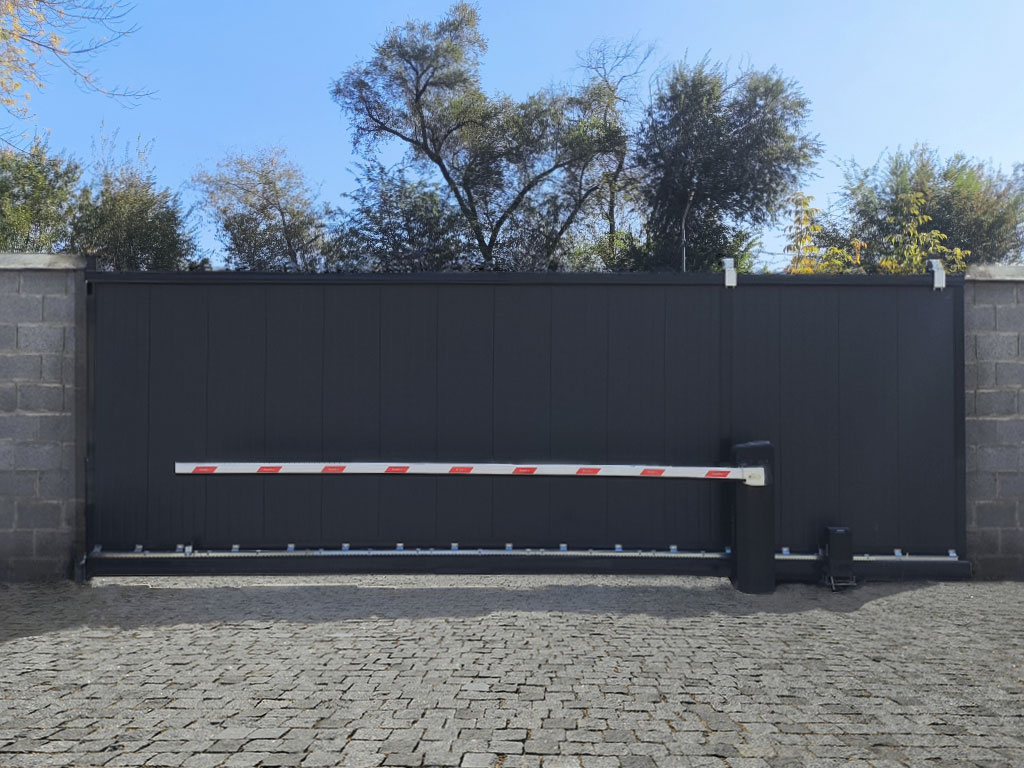

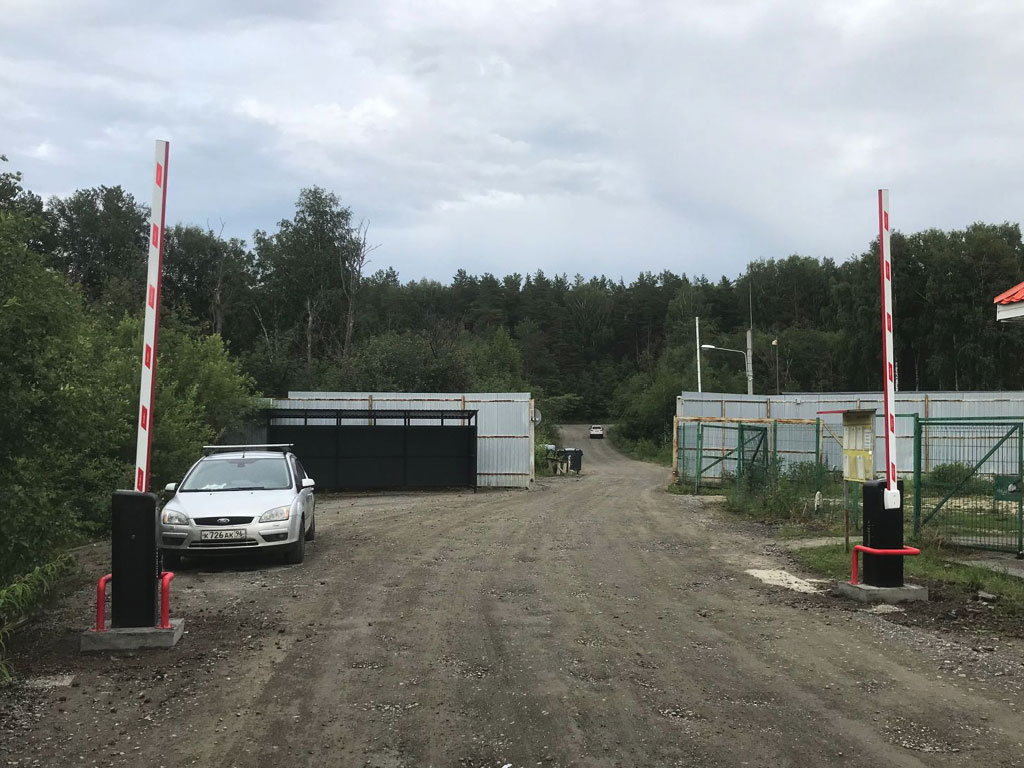

Зона применения
Преимущества

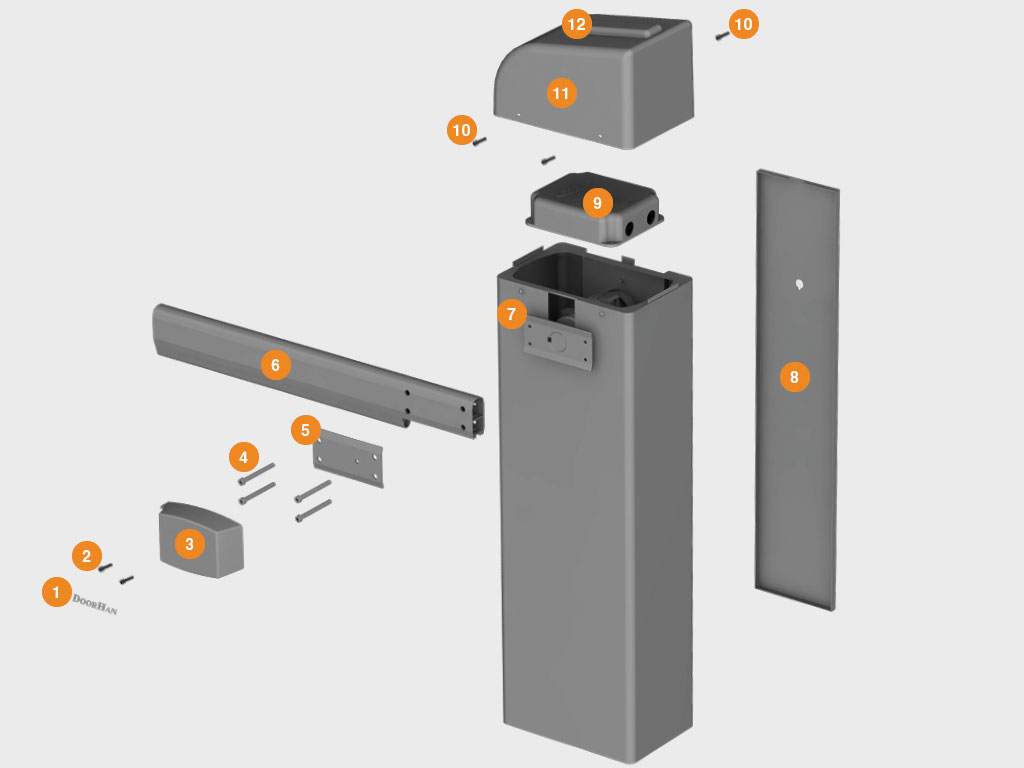

Конструкция шлагбаума
1. Накладка на кожух стрелы с логотипом;
2. Болты с внутренним шестигранником;
3. Кожух стрелы;
4. Болты с внутренним шестигранником;
5. Пластина крепления стрелы;
6. Стрела от 4 до 6 м (опционально);
7. Стойка шлагбаума;
8. Боковая крышка;
9. Блок управления;
10. Болты с внутренним шестигранником;
11. Верхняя крышка корпуса;
12. Светодиодная лампа.Технические характеристики шлагбаума DoorHan
Параметр Значение Примечание Длина стрелы, м 3*; 4*; 5; 6 * BARRIER-PRO-RPD Напряжение питания, В 220–240 Мощность, Вт 300 Диапазон рабочих температур, °С -40...+55 Максимальное время открывания/закрывания, сек 6/2* * BARRIER-PRO-RPD Класс защиты IP 54 Интенсивность использования, % 70 (при температуре t = 20 °С) Условия эксплуатации шлагбаума DoorHan
1. На протяжении всего пути движения стрела не должна соприкасаться с посторонними предметами и должна проходить как минимум на расстоянии 2 м от воздушных линий электропередач.
2. Стойка устанавливается на бетонируемую поверхность.
3. Глубина бетонирования зависит от грунта и глубины промерзания почвы.
4. В месте установки не должно быть труб и электрических кабелей.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности шлагбаума сроком на 3 года с момента приобретения в концерне DoorHan. Дилерам предоставляется право изменить срок гарантии.
Документация
Чертежи
Габаритный чертеж.Паспорта и сертификаты
Декларация соответствия;
Паспорт;
Сервисная книжка.Инструкции
Руководство по монтажу и эксплуатации;
Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики;
Инструкция к блоку управления PCB-SL;
Инструкция к блоку управления PCB-SL PRO;
Инструкция по монтажу круглой стрелы (4 м) для шлагбаума BARRIER-PRO-RPD. -
-
Дизайн

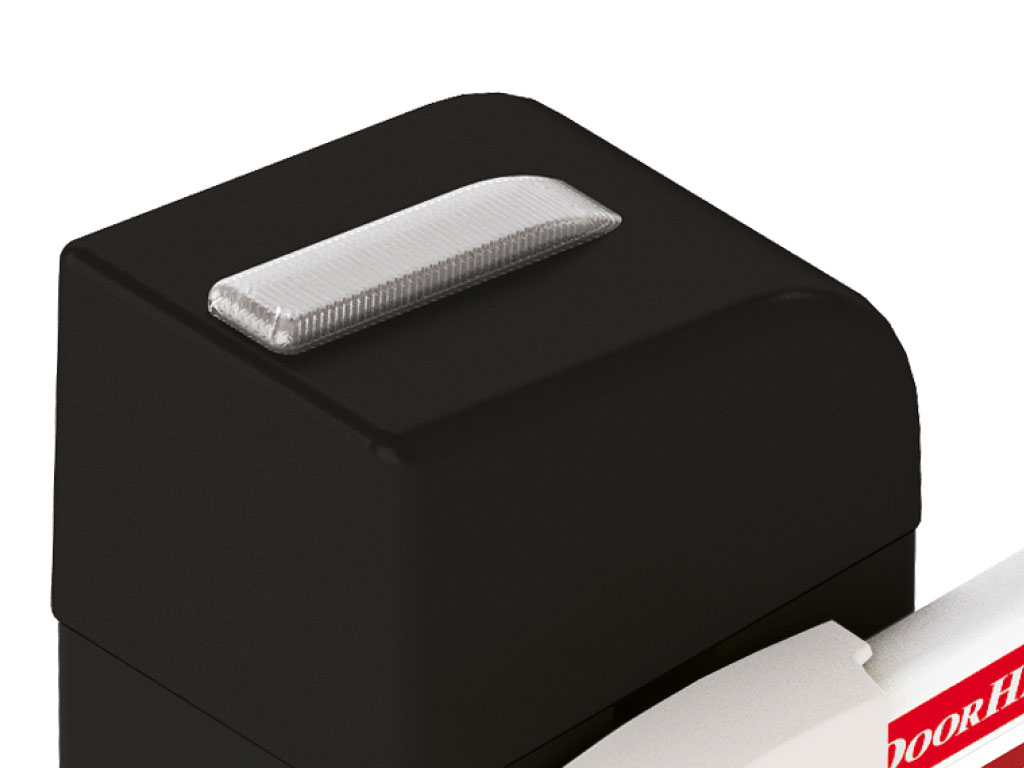

Светодиодная сигнальная лампа

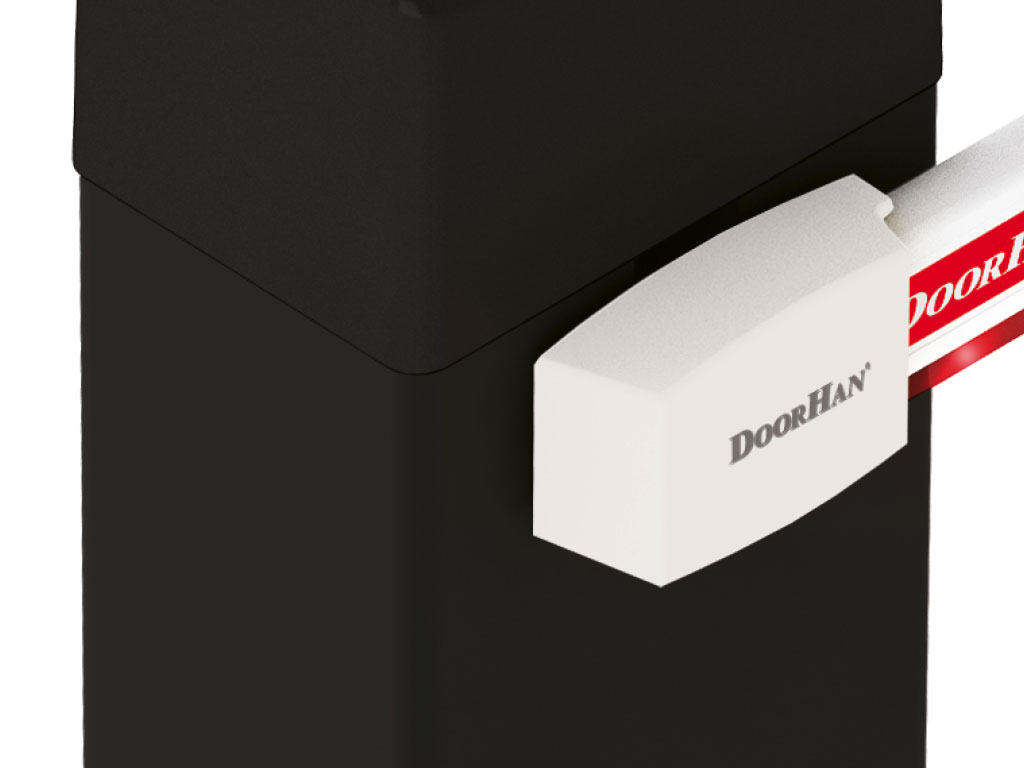

Узел крепления стрелы

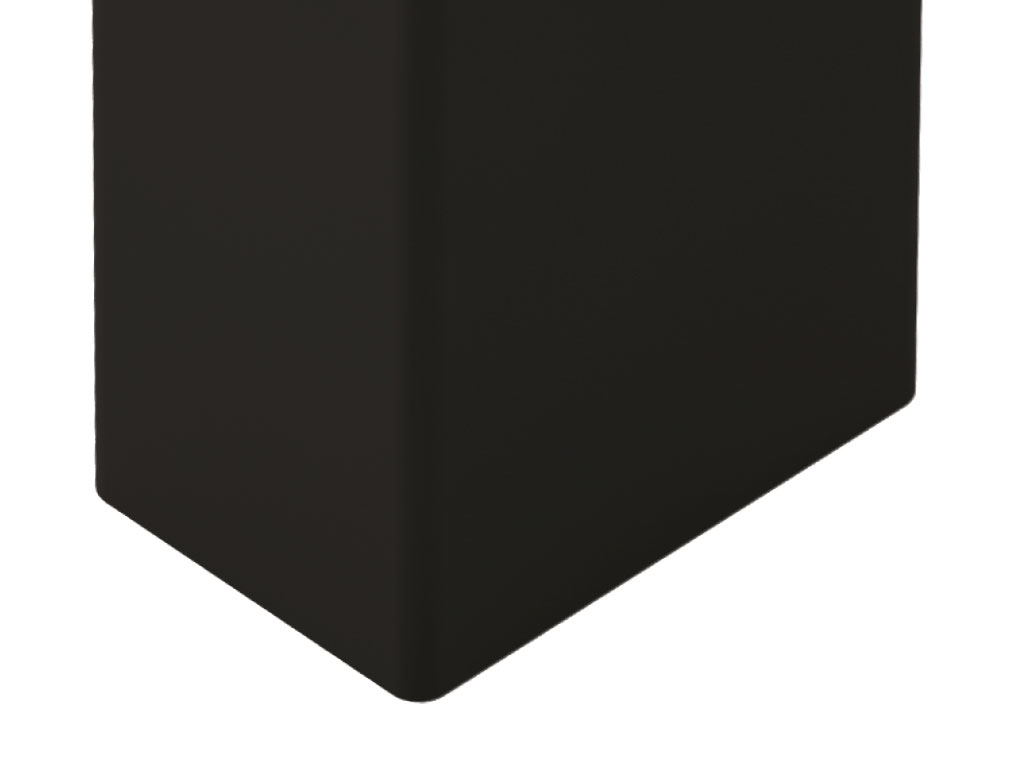

Стойка из стального листа толщиной 1,5 мм -
Комплектация шлагбаума DoorHan
Базовая комплектация

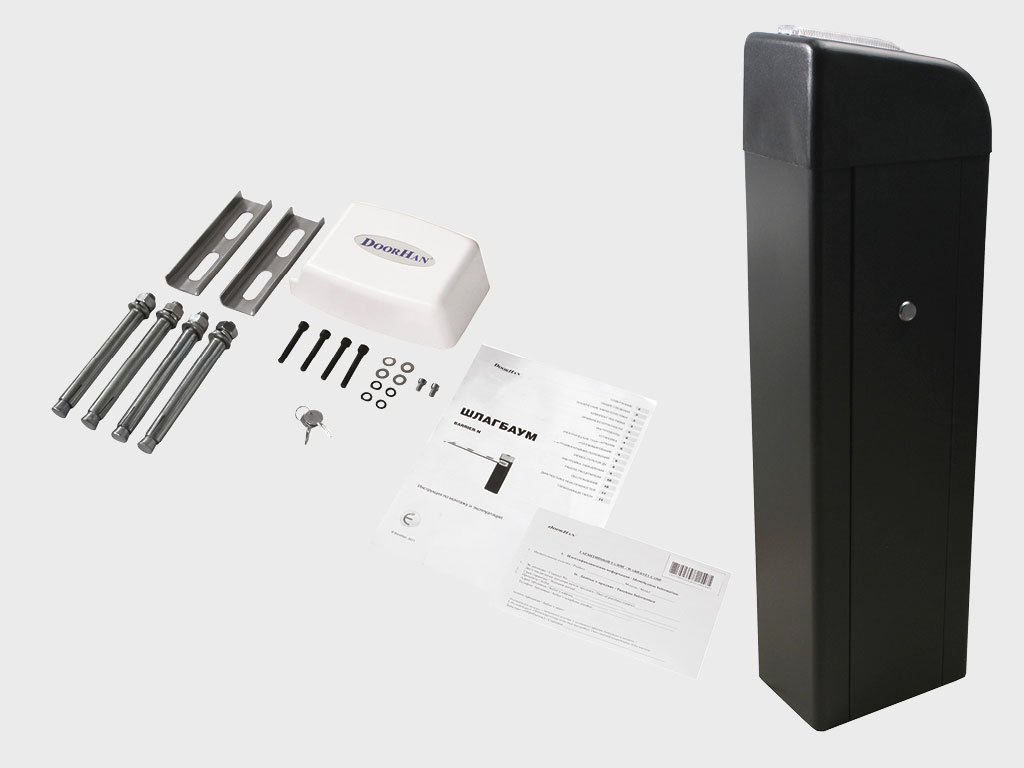

Стойка шлагбаума со встроенным блоком управления, крепежные элементы, пружина.Дополнительная комплектация

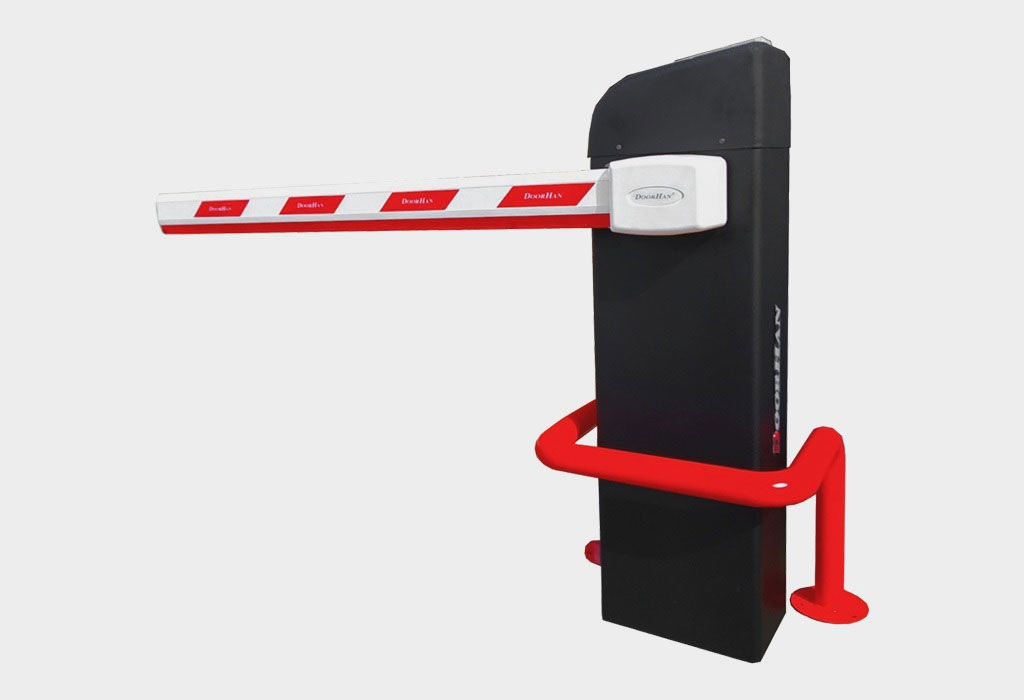

Защитное ограждение шлагбаума BR-PROTECT.

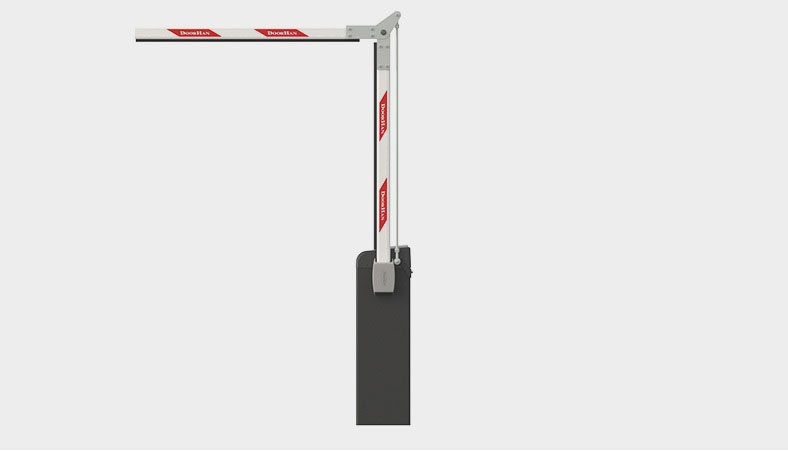

Комплект крепления складной стрелы FOLDINGKIT.

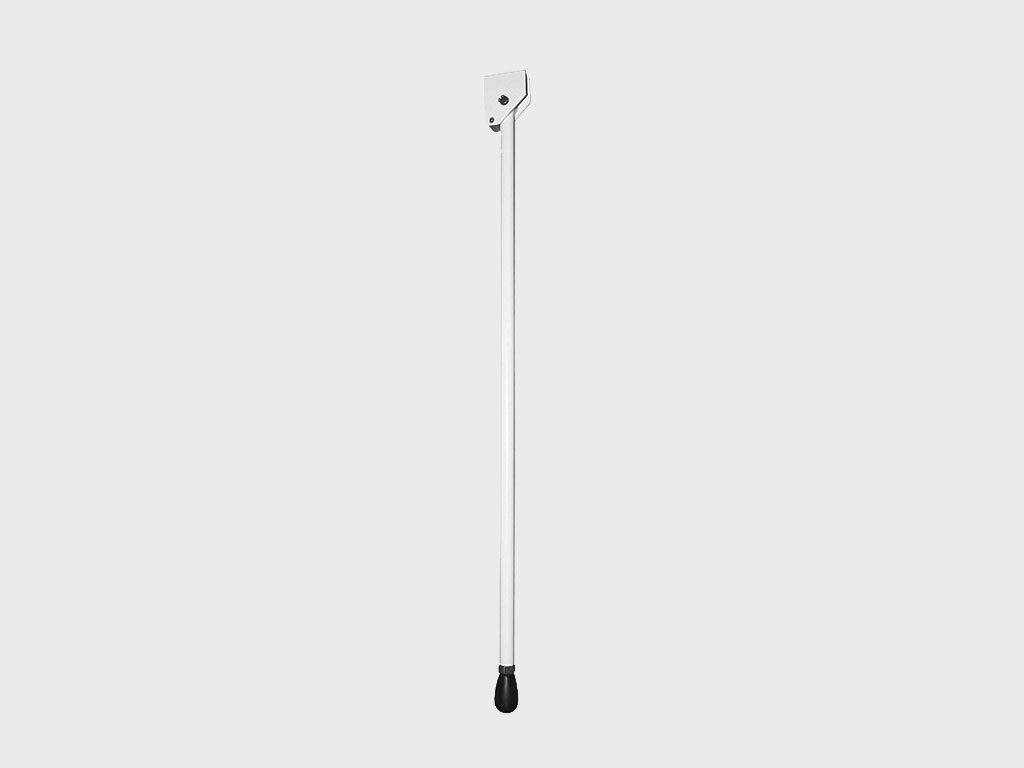

Шарнирная опора стрелы шлагбаума, крепящаяся на окончание стрелы.

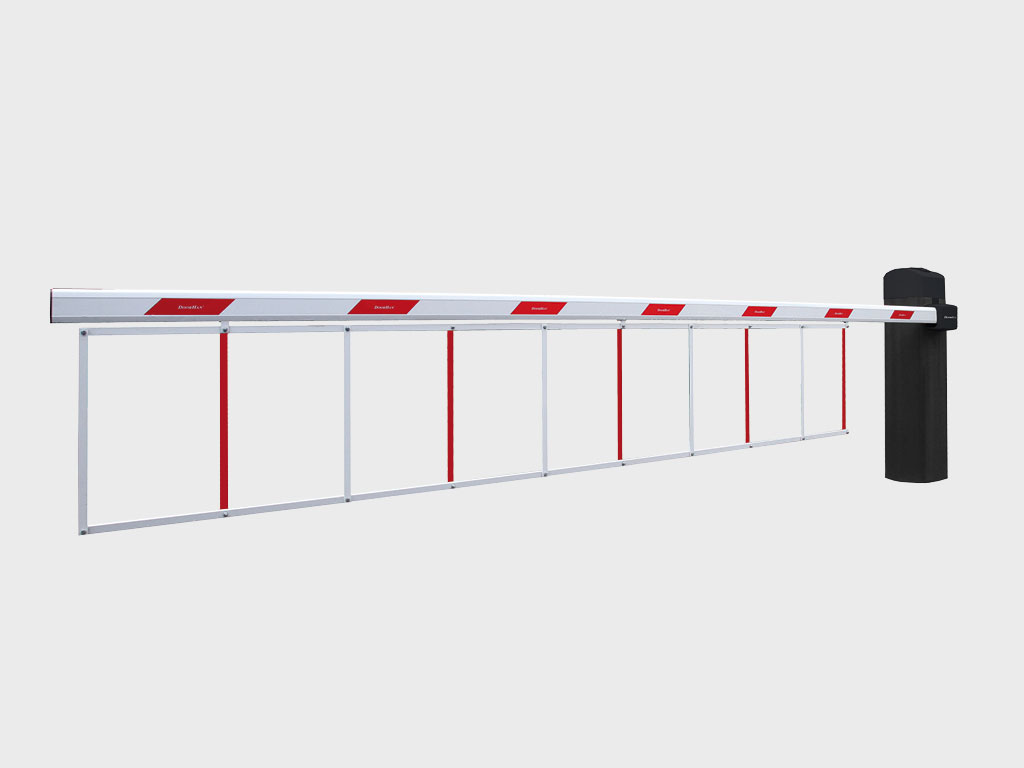

Юбочный комплект для прямоугольной стрелы.

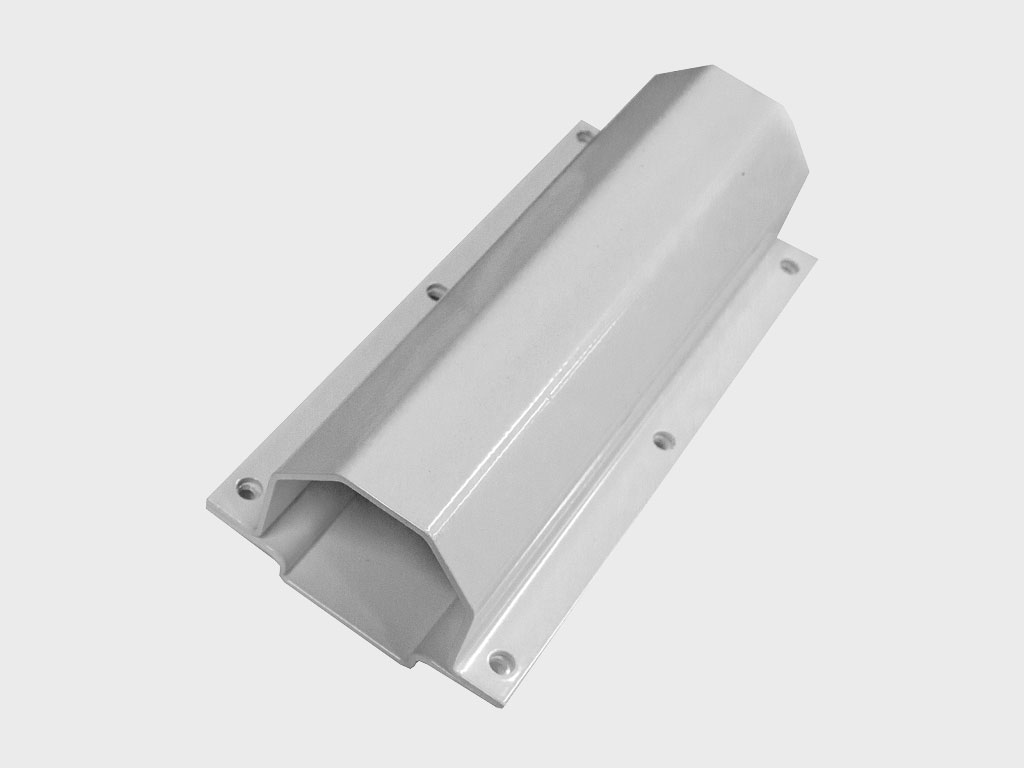

Комплект крепления круглой стрелы шлагбаума.

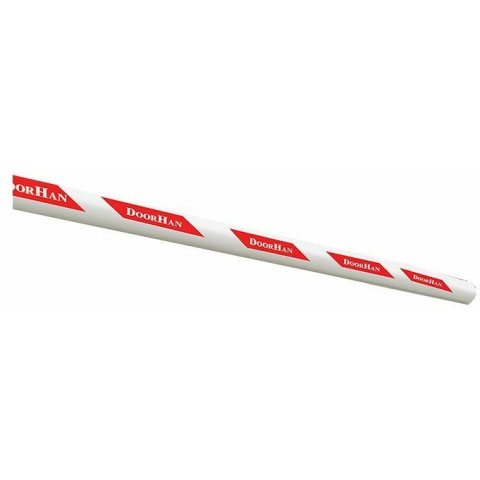

Круглая стрела BOOM-TOLL длиной 4 метра используется для шлагбаумов TOLL и BARRIER-PRO-RPD совместно с устройством крепления стрелы DHBR-00-10.

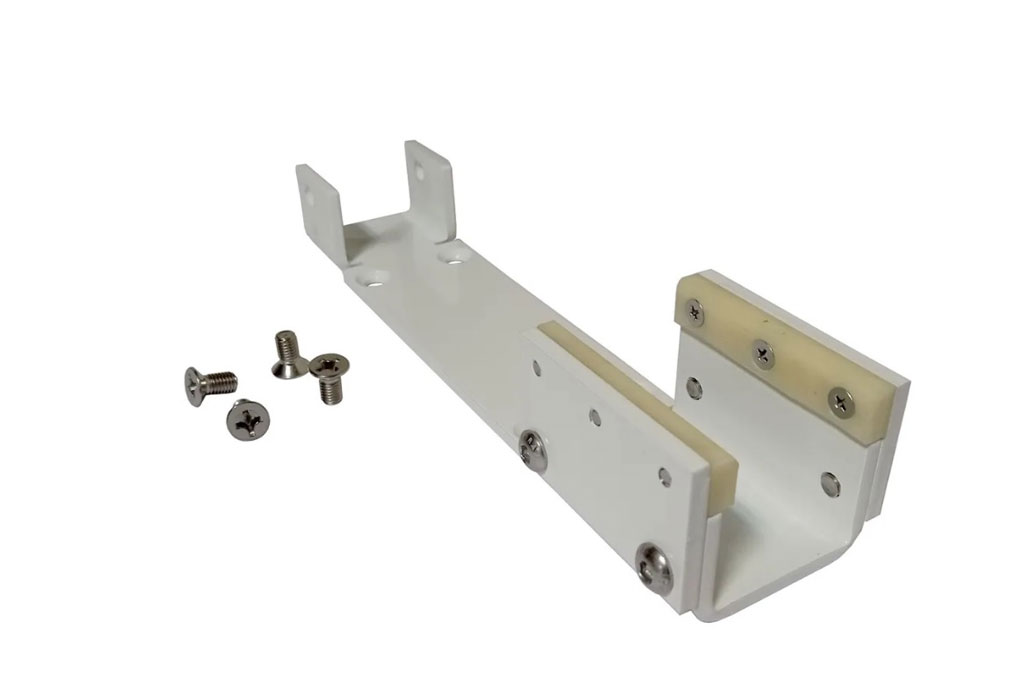

Данное устройство крепления стрелы используется для установки стрелы BOOM-TOLL длиной 4 метра на шлагбаум BARRIER-PRO-RPD.
WI-FI-модуль, предназначенный для беспроводного управления (выработки сигнала управления NO) электроприводами.
GSM-модуль, предназначенный для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
Пульт TRANSMITTER 2-PRO-BLACK, предназначенный для дистанционного управления двумя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK, предназначенный для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4, предназначенный для дистанционного управления четырьмя автоматическими устройствами.
Беспроводная кнопка управления COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.

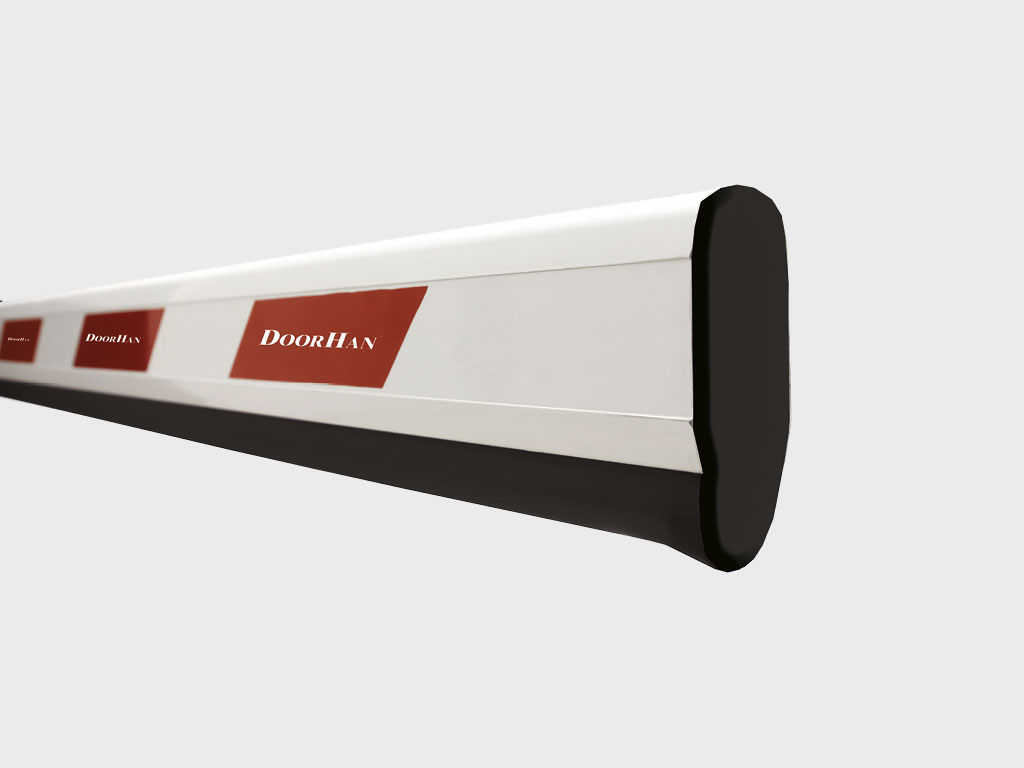

Стрела прямоугольная длиной от 3 до 6 м.

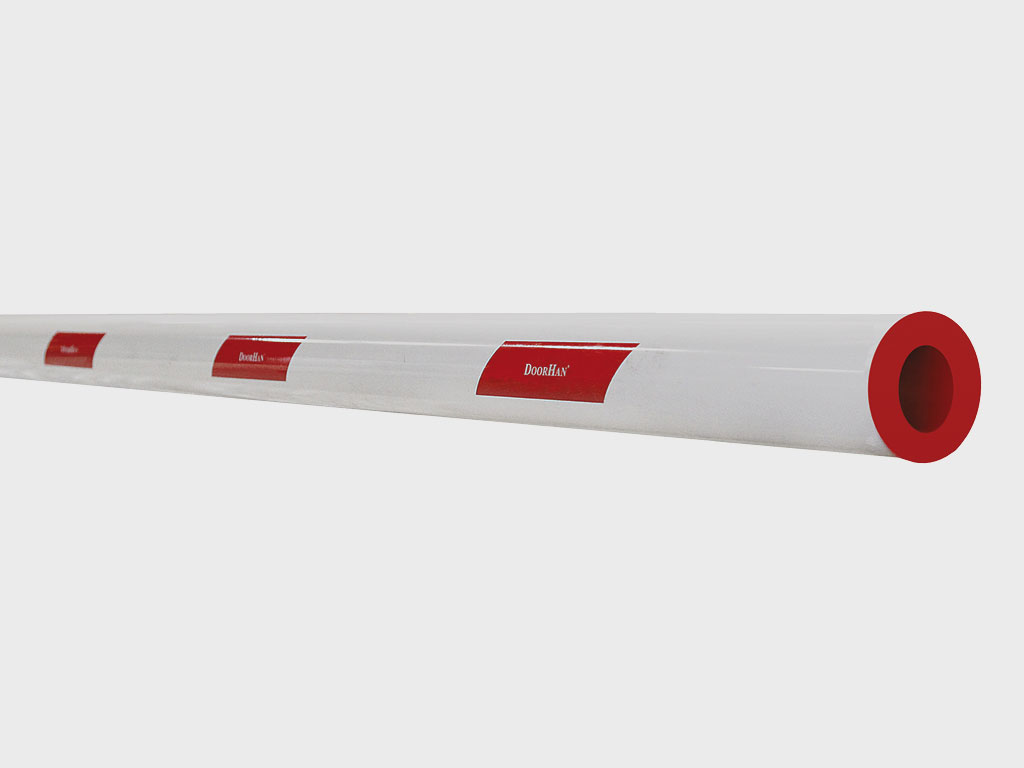

Стрела круглая длиной от 3 до 6 м (кратность длины – 1 м, диаметр – 85 мм, алюминий толщиной 1,9 мм).

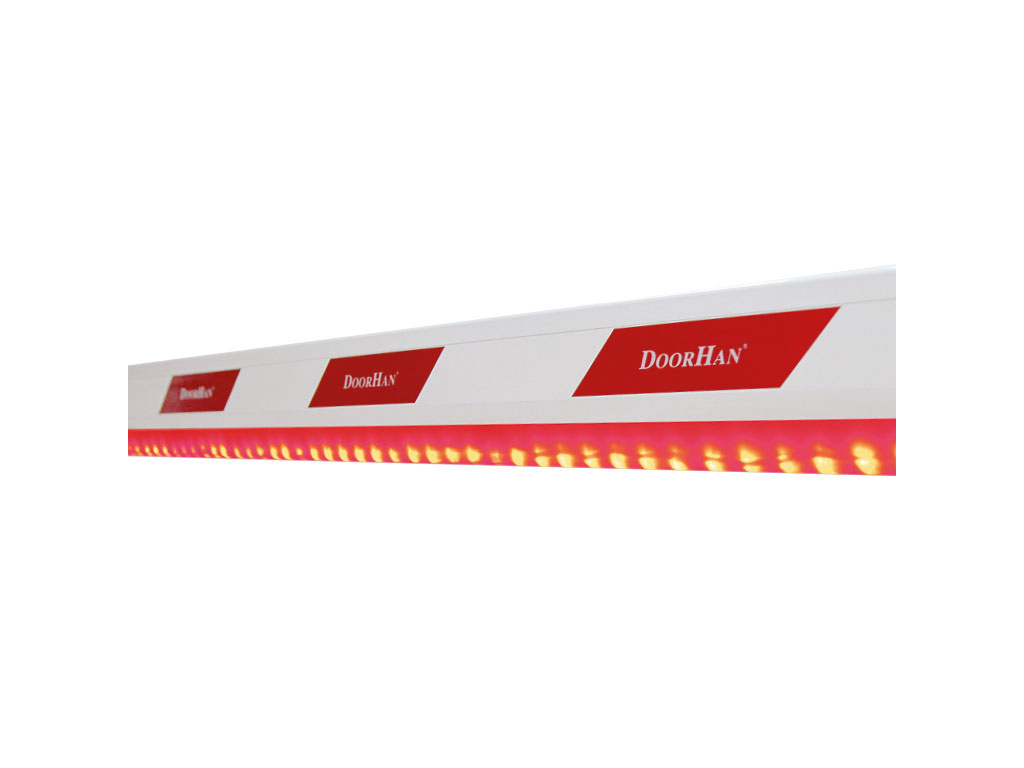

Стрела прямоугольная с подсветкой длиной от 3 до 6 м (кратность длины – 1 м).

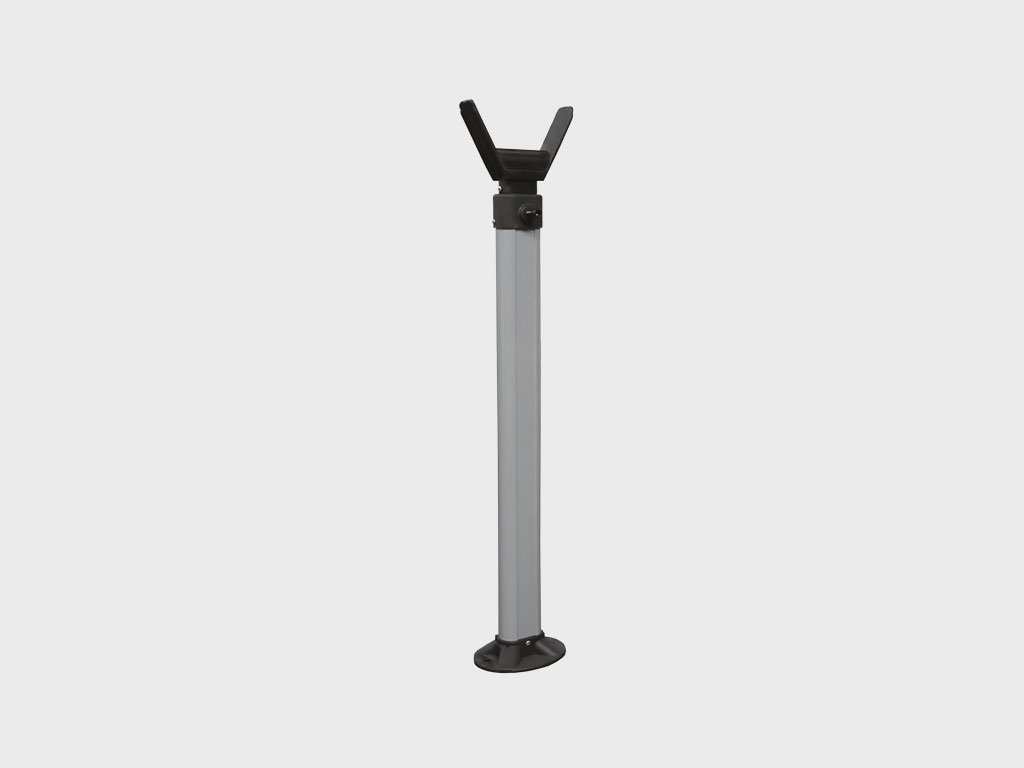

Ловитель для стрелы шлагбаума с регулировкой высоты.
Монтажное основание для бетонирования.

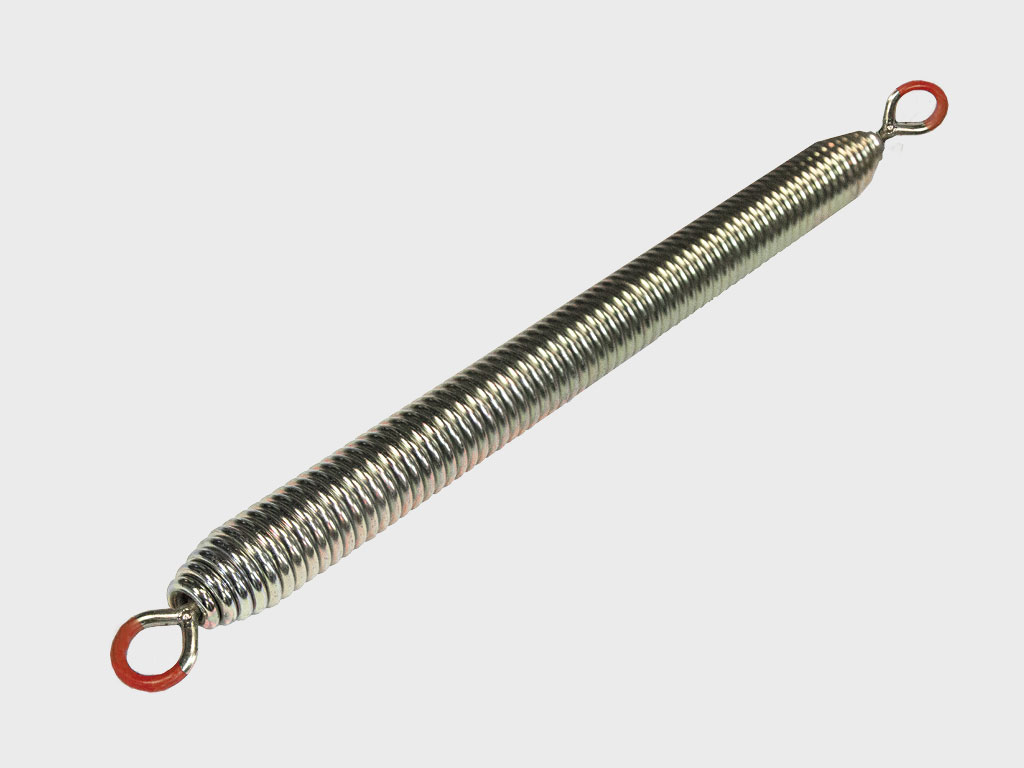

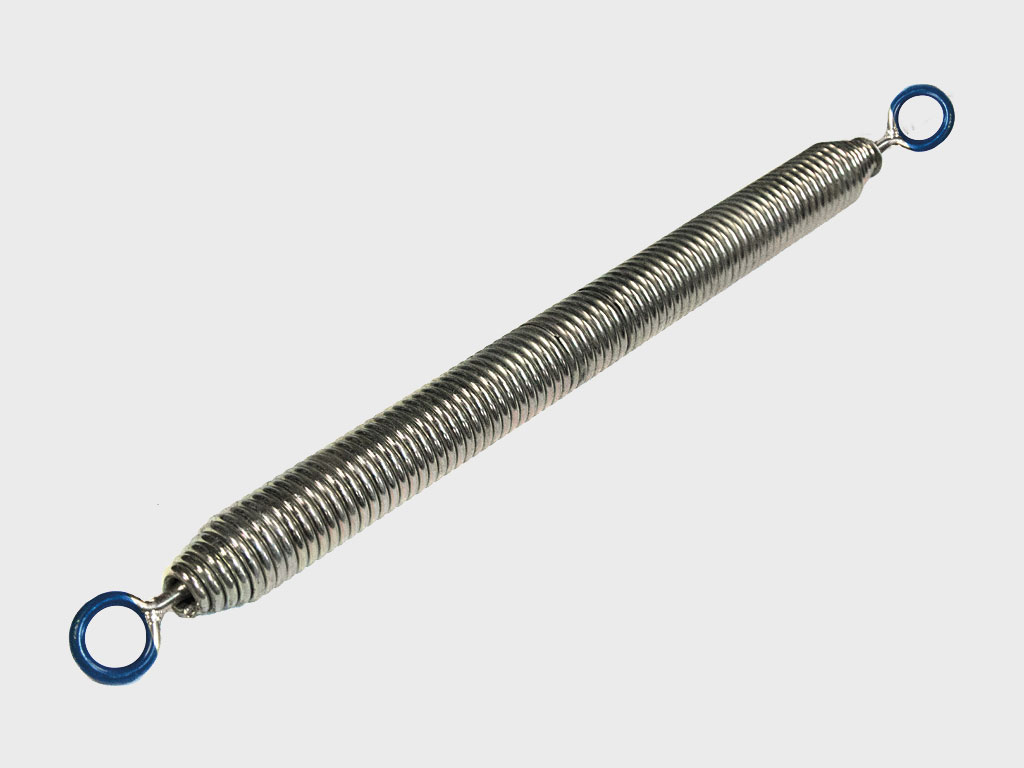

Пружина балансировочная BR-11PRO.
Пружина балансировочная BR-13PRO.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
Сирена SIRENA для звукового оповещения о движении ворот.
Обогреватель HEATER для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур.
DHRE-1 – внешний радиоприемник для управления автоматикой других производителей с помощью пульта DoorHan.
Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот.
Светофор TL-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ.
Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. -
Монтаж шлагбаума DoorHan
Способы монтажа

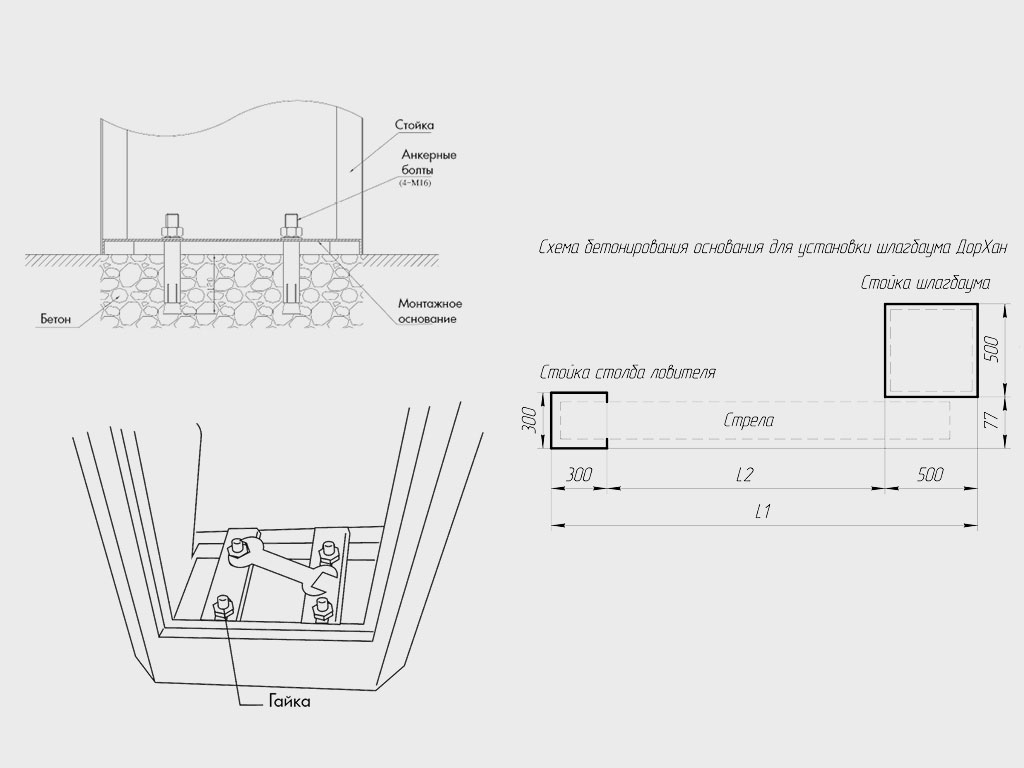

Устанавливается на бетонируемое основание с помощью анкерных болтов.
Шлагбаумы BARRIER-PRO/BARRIER-PRO-RPD
