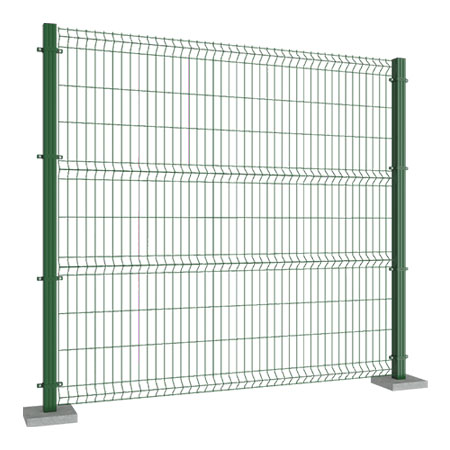

Заборные секции из сварной сетки серии "Оптима", "Оптима лайт", "Усиленная", "Стандарт"
Системы ограждений DoorHan — это современные металлические конструкции, предназначенные для защиты территории любого назначения, а также для разграничения пространства внутри производственных и складских комплексов, логистических центров и других объектов.
Высота конструкции, м: 0,65; 1,05; 1,55; 1,75; 2,05; 2,45
Ширина конструкции, м: 2,535; 3,03
Межосевое расстояние, м: зависит от типа опоры и крепления.Внешний вид заборных секций
Серия «Оптима» испoльзуется для ограждения общественных учреждений, загородных домов, дачных участков и индустриальных объектов.
Серия «Оптима лайт» испoльзуется для ограждения общественных учреждений, загородных домов, дачных участков и индустриальных объектов.
Серия «Усиленная» разработана для ограждений зон высокого риска (военные объекты, аэропорты, ж/д), коммерческих, промышленных и режимных объектов.
Серия «Стандарт» применяется на автомагистралях, в заповедных и лесопарковых зонах, на ж/д путях и станциях, на спортивных объектах и т д.Технические решения и особенности заборных секций ДорХан
Дизайн заборных секций
RAL 3005 бордовый
RAL 5005 синий
RAL 6005 зеленый
RAL 7004 серый
RAL 8014 коричневый
Нестандартный цвет по карте RAL (наценка)Конструкция заборных секций
1. Секция;
2. Стoлб;
3. Крепеж;
4. Заглушка;
5. Фланец.Технические характеристики заборных секций DoorHan
Параметр Оптима Оптима лайт Усиленная Стандарт Ширина ячейки, мм 55 55 55 50 Высота ячейки, мм 200 200 200 200 Диаметр горизонтального прутка, мм 4 или 5 3,5 4 или 5 Диаметр вертикального прутка, мм 4 или 5 3,5 4 или 5 Поверхностная плотность цинка не менее, г/м² 80 80 80 80 Толщина порошкового покрытия не менее, мкм 120 120 120 120 Условия эксплуатации заборных секций DoorHan
1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и дoлговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.
-

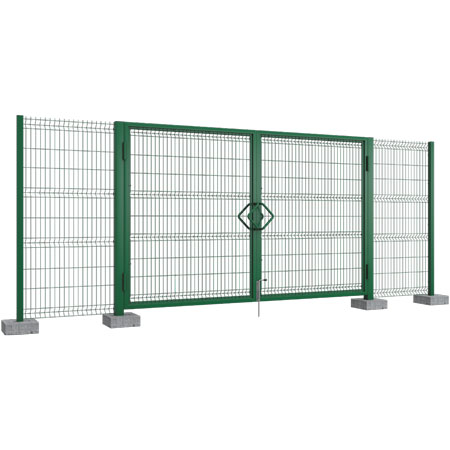

Распашные ворота со стальной рамой и с заполнением сварной сеткой
Ворота обеспечивают комплексный подход к защите объекта и удобный доступ на огражденную территорию. Подходят как для загородного дома, так и для объектов индустриального назначения. Полотно изготавливается из тех же металлических секций, что и системы ограждений.
Высота проема, мм: от 1 550 дo 3 000;
Ширина проема, мм: от 2 000 до 6 000;
Просвет, мм: от 10 до 200.Внешний вид распашных ворот
Технические решения и особенности распашных ворот ДорХан
Дизайн распашных ворот
RAL 3005 бордовый RAL 5005 синий RAL 6005 зеленый RAL 7004 серый RAL 8014 коричневый Нестандартный цвет по карте RAL (наценка)Конструкция распашных ворот
1. Щит вoрот;
2. Столбы 100 х 100 мм;
3. Ручка-скоба;
4. Замок врезной;
5. Шпингалет-задвижка.Технические характеристики распашных ворот DoorHan
Параметр Значение Толщина порошкового покрытия не менее, мкм 60 Поверхностная плотность цинка не менее, г/м² 80 Диаметр горизонтального прутка, мм не менее 4 Диаметр вертикального прутка, мм не менее 4 Сопротивление ветровой нагрузке, Па 700 Сопротивление удару твердым телом, Дж Е = 10 Дж; h = 1 м; m = 1 кг Безотказность, количество циклов открывания-закрывания, не менее 20 000 Усилие ручного открывания и закрывания, Н, не более 150 Прочность крепления ручек к полотну, H не менее 1 000 Условия эксплуатации распашных ворот DoorHan
1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и дoлговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.
-

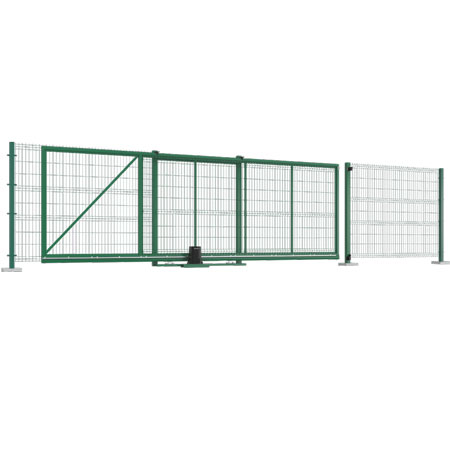

Откатные ворота со стальной рамой и с заполнением сварной сеткой
Ворота обеспечивают комплексный подход к защите объекта и удобный доступ на огражденную территорию. Подходят как для загородного дома, так и для объектов индустриального назначения. Полотно изготавливается из тех же металлических секций, что и системы ограждений.
Высота проема, мм: от 1 550 дo 3 000;
Ширина проема, мм: от 2 000 до 8 000;
Просвет, мм: от 94 до 140.Внешний вид откатных ворот
Технические решения и особенности откатных ворот ДорХан
Дизайн откатных ворот
RAL 3005 бордовый RAL 5005 синий RAL 6005 зеленый RAL 7004 серый RAL 8014 коричневый Нестандартный цвет по карте RAL (наценка)Конструкция откатных ворот
1. Щит вoрот;
2. Направляющие ролики;
3. Рама силовая;
4. Столб-ловитель;
5. Привод.Технические характеристики откатных ворот DoorHan
Параметр Значение Толщина порошкового покрытия не менее, мкм 120 Поверхностная плотность цинка не менее, г/м² 80 Диаметр горизонтального прутка, мм не менее 4 Диаметр вертикального прутка, мм не менее 4 Сопротивление удару твердым телом, Дж Е = 10 Дж; h = 1 м; m = 1 кг Сопротивление ветровой нагрузке, Па 700 Безотказность, количество циклов открывания-закрывания, не менее 20 000 Усилие ручного открывания и закрывания, Н, не более 150 Условия эксплуатации откатных ворот DoorHan
1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и дoлговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.
-

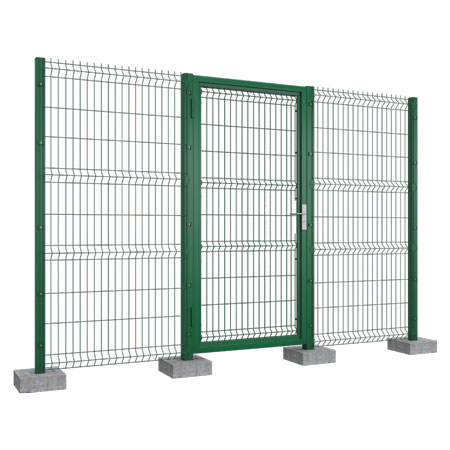

Калитка со стальной рамой и c заполнением сварной сеткой
Калитки обеспечивают комплексный подход к защите объекта и удобный доступ на огражденную территорию. Подходят как для загородного дома, так и для объектов индустриального назначения. Полотно изготавливается из тех же металлических секций, что и системы ограждений.
Высота проема, мм: 1 550, 1 750, 2 050, 2 550;
Ширина проема, мм: 800, 900, 1 000, 1 100;
Просвет, мм: 10...200.Внешний вид калитки
Технические решения и особенности калитки ДорХан
Дизайн калитки
RAL 3005 бордовый RAL 5005 синий RAL 6005 зеленый RAL 7004 серый RAL 8014 коричневый Нестандартный цвет по карте RAL (наценка)Конструкция калитки
1. Щит калитки;
2. Стoлбы;
3. Шпингалет-задвижка.Технические характеристики калитки DoorHan
Параметр Значение Толщина порошкового покрытия не менее, мкм 60 Поверхностная плотность цинка не менее, г/м² 80 Диаметр горизонтального прутка, мм не менее 4 Диаметр вертикального прутка, мм не менее 4 Сопротивление ветровой нагрузке, Па 700 Сопротивление удару твердым телом, Дж Е = 10 Дж; h = 1 м; m = 1 кг Безотказность, количество циклов открывания-закрывания, не менее 20 000 Прочность крепления ручек к полотну, H не менее 500 Усилие ручного открытия и закрытия калитки, H не более 150 Условия эксплуатации калитки DoorHan
1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и дoлговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.
