Калитка со стальной рамой и c заполнением сварной сеткой

Калитка обеспечивает удобный доступ на огражденную территорию для пешеходов. Подходит как для загородного дома, так и для объектов индустриального назначения. Полотно изготавливается из тех же металлических секций, что и системы ограждений.

Высота проема, мм: 1 000–3 000;
Ширина проема, мм: 600–1 500;
Просвет, мм: 10–200.

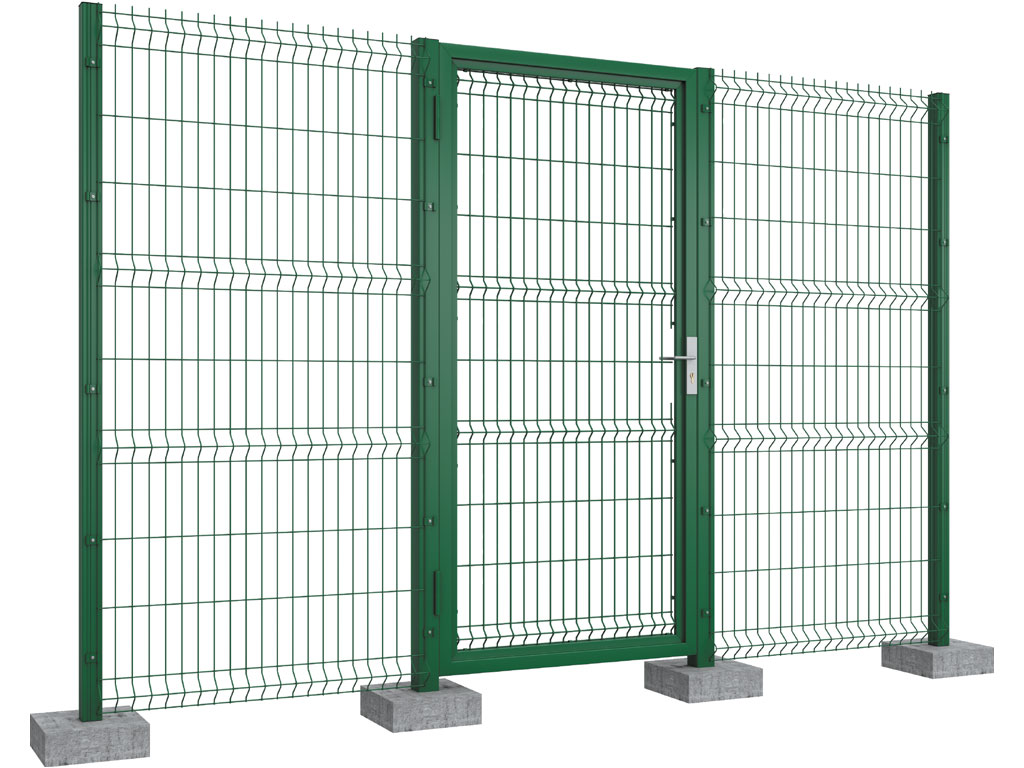

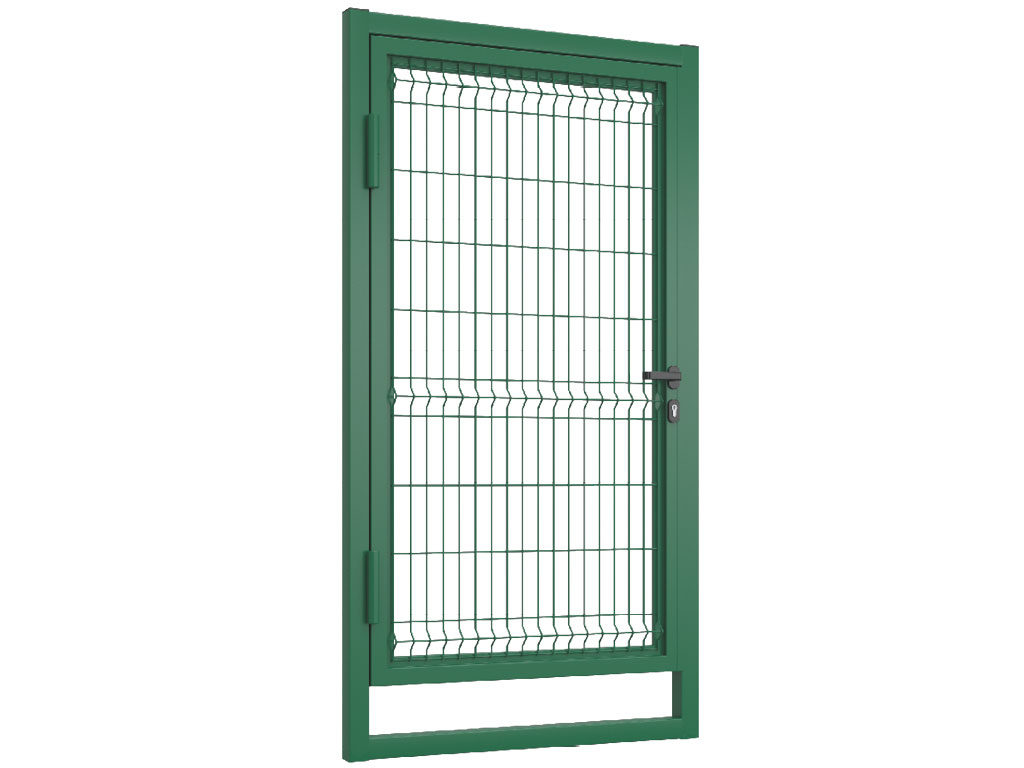

Внешний вид калитки

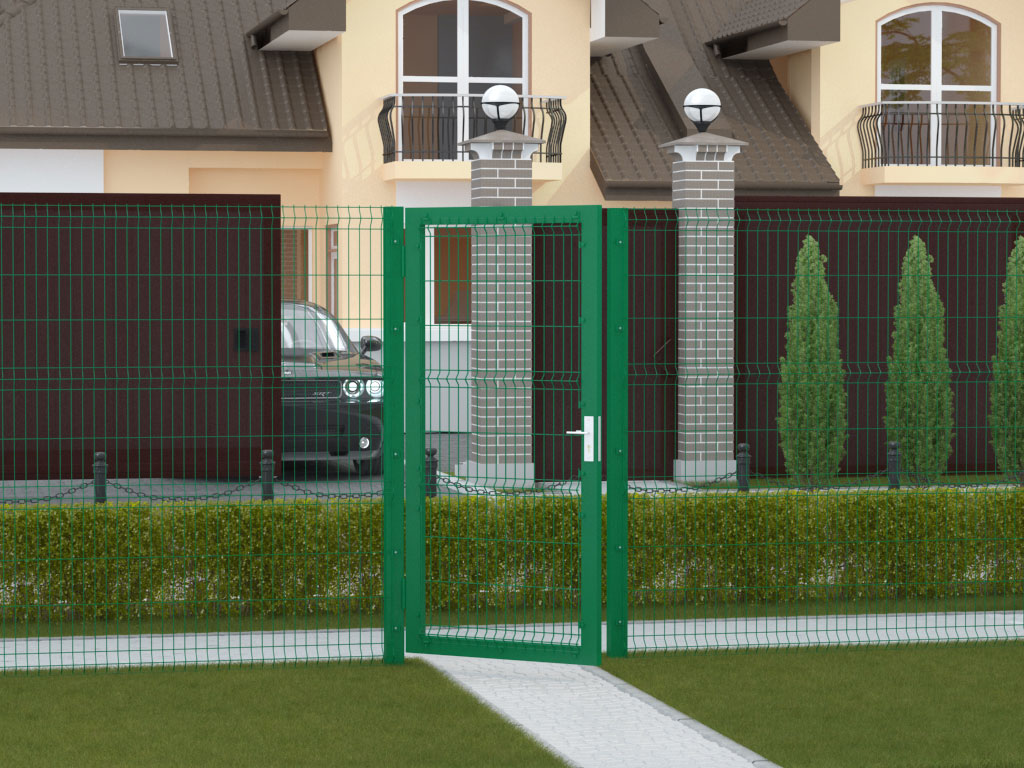

Обеспечивают удобный доступ на огражденную территорию частного сектора

Устанавливаются в составе въездной группы в индустриальных парках и на предприятиях

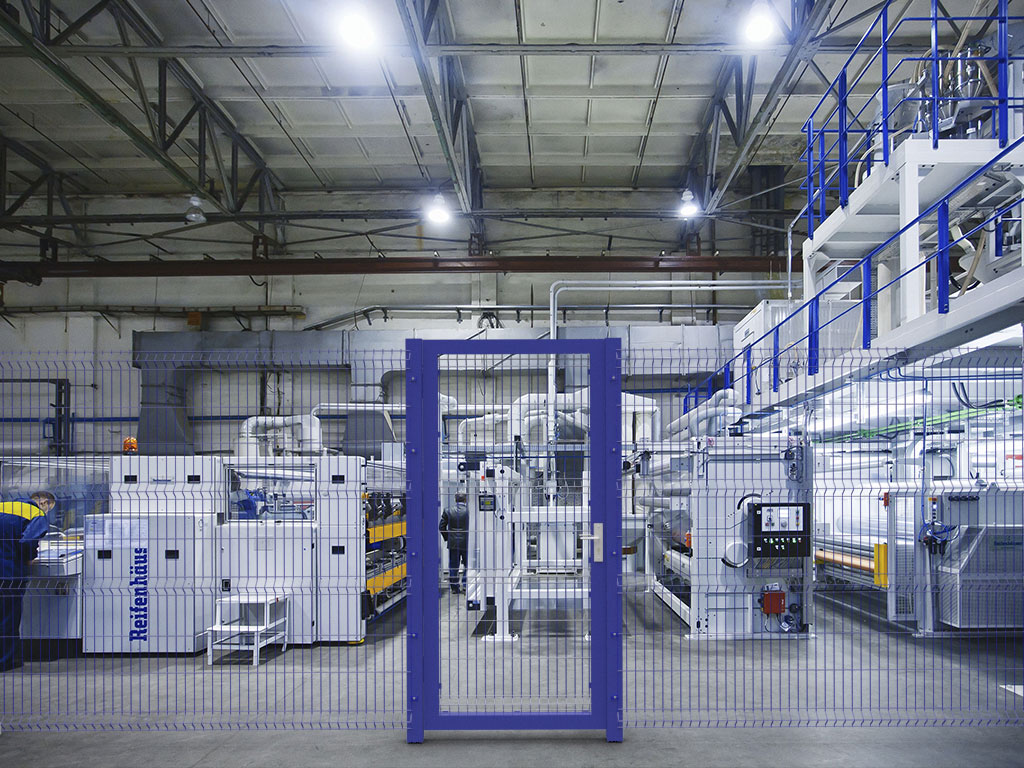

Могут использоваться для разграничения зон внутри предприятия

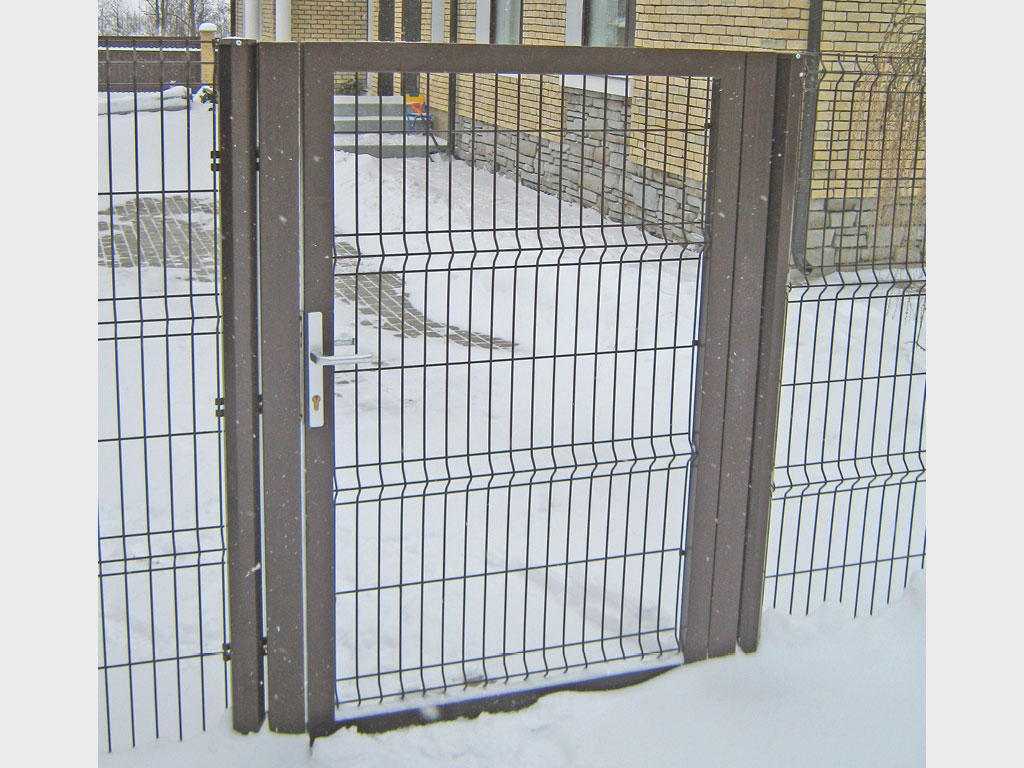

Калитка в ограждении частного домовладения. Московская область

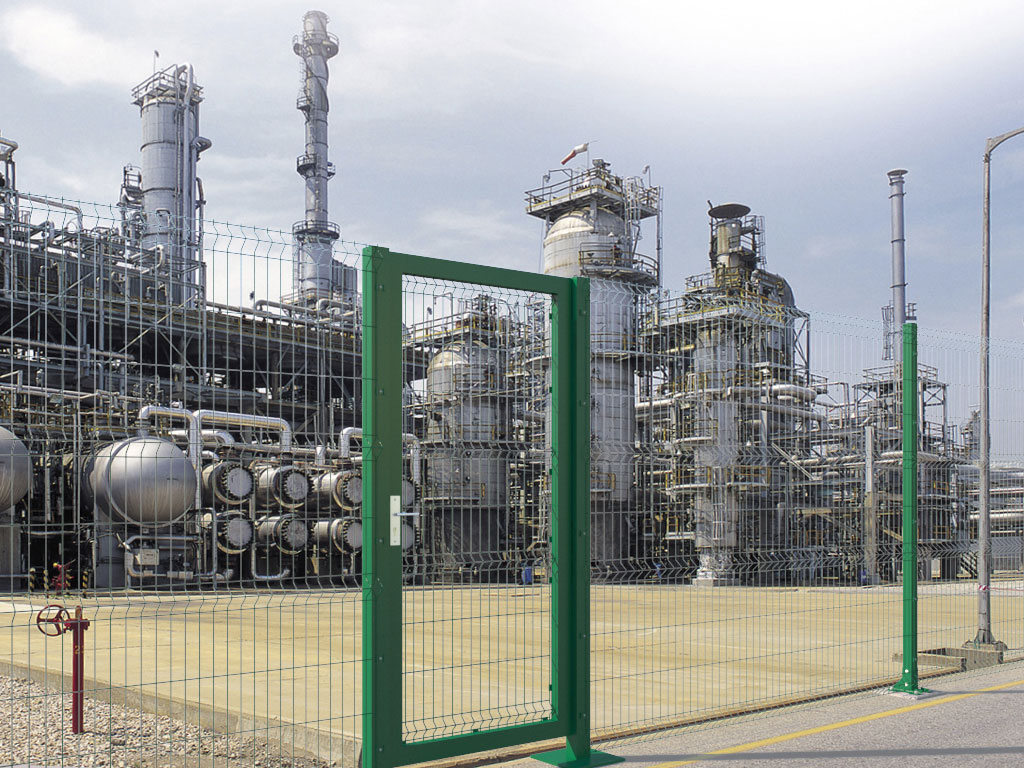

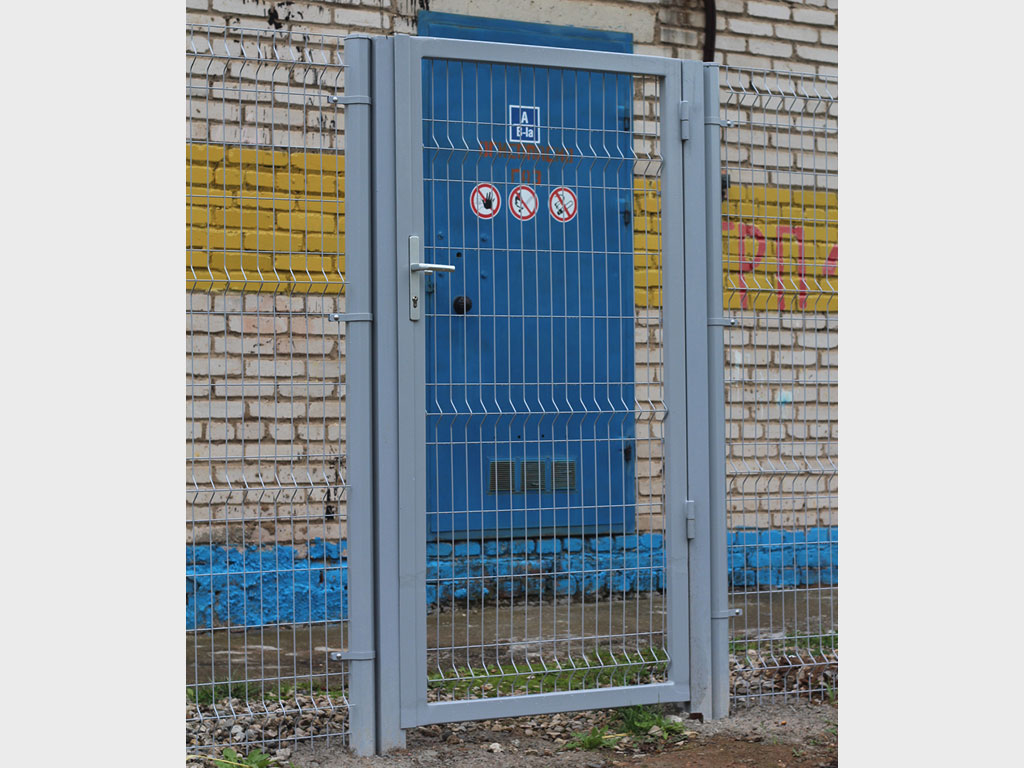

Калитка в ограждении газораспределительной подстанции. Москва

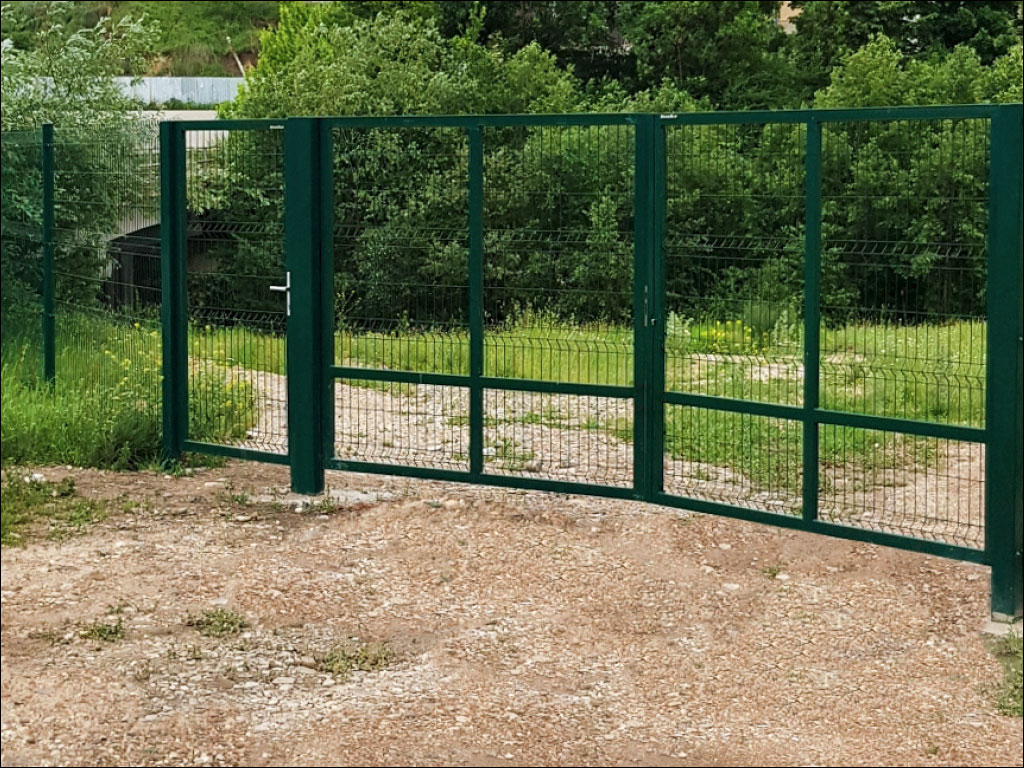

Система ограждений с калиткой и распашными воротами. Московская область

Преимущества

Высокая коррозионная стойкость
Уникальная технология нанесения цинкового покрытия после процесса сварки прутка защищает всю поверхность секции, включая места сварных соединений.
Хороший обзор территории
Конструкция калитки из сварной сетки позволяет разграничивать пространство, не нарушая обзор территории.
Длительный срок эксплуатации
Порошковое покрытие всех элементов конструкции значительно продлевает срок службы изделия.
Эстетичный внешний вид
Конструкция из Т-профиля исключает сварной стык в щите, что предотвращает коррозию и придает конструкции более эстетичный внешний вид по сравнению с креплением внакладку.

Технические решения и особенности калитки ДорХан

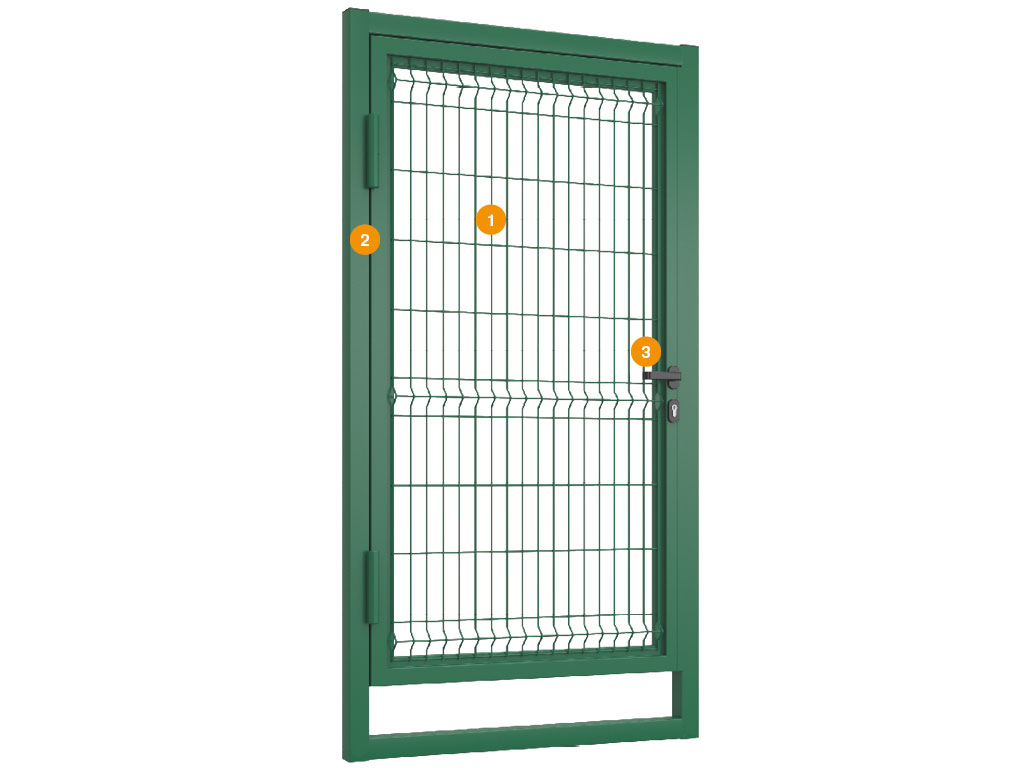

Конструкция калитки

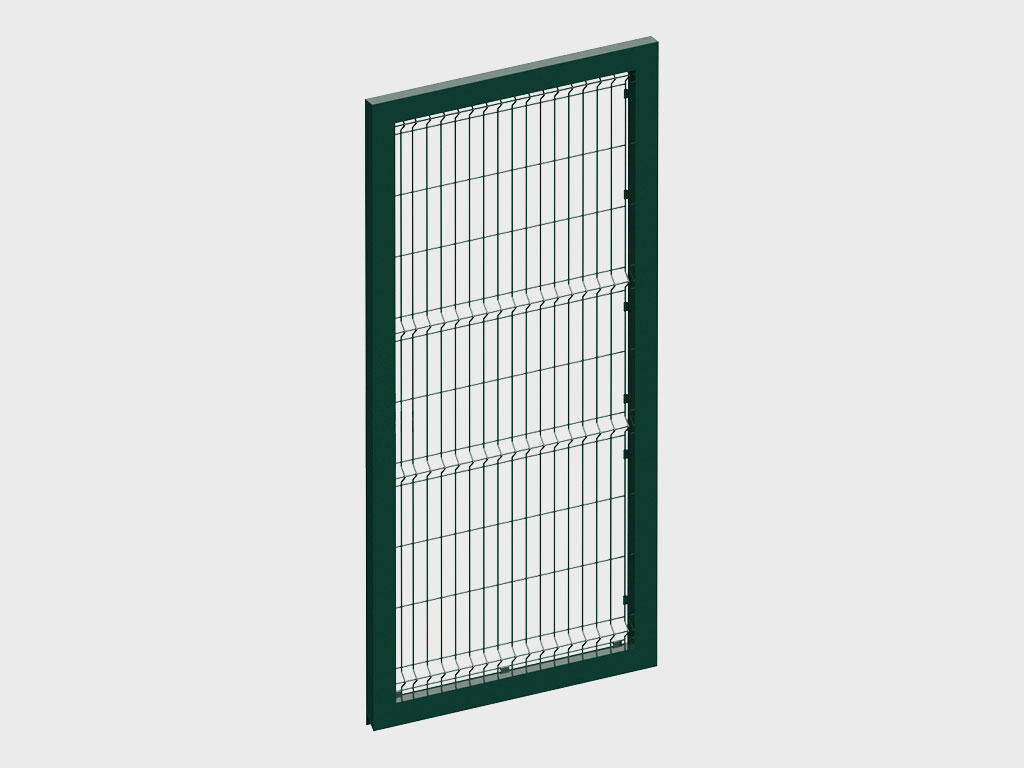

1. Щит калитки;
2. О-образная рама;

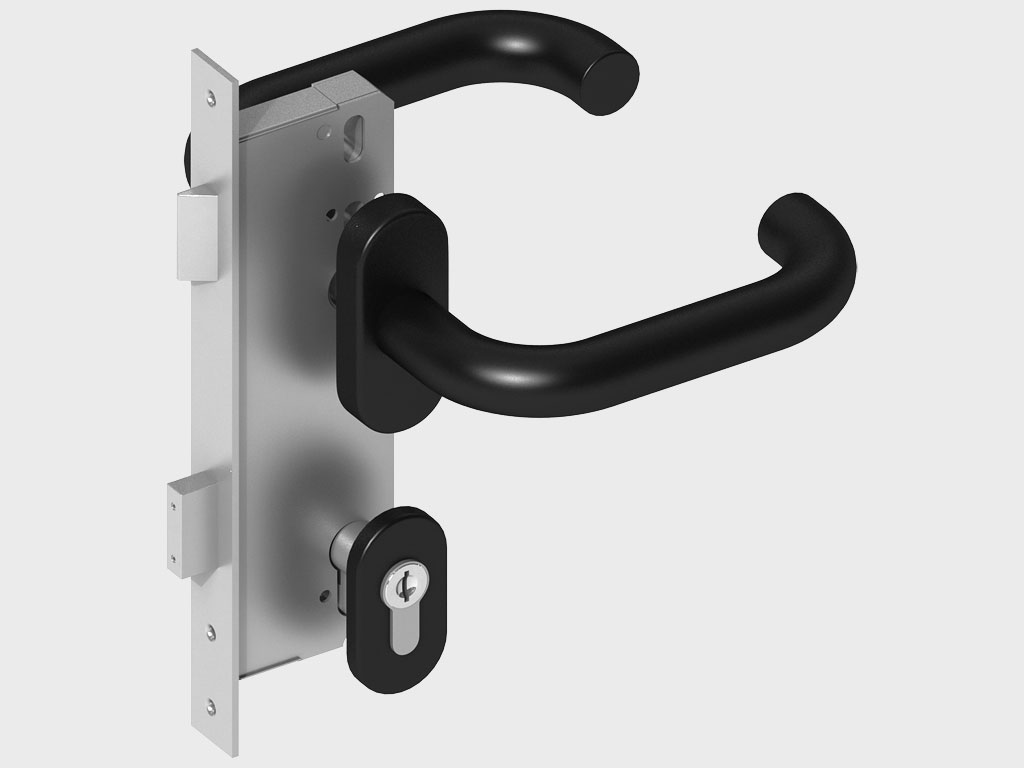

3. Замок с нажимной ручкой.

Технические характеристики калитки DoorHan

Параметр	Значение	Примечание
Толщина порошкового покрытия не менее, мкм	60
Поверхностная плотность цинка не менее, г/м²	80
Диаметр горизонтального прутка, мм	4
Диаметр вертикального прутка, мм	4
Сопротивление ветровой нагрузке, Па	700
Сопротивление удару твердым телом, Дж	Е = 10 Дж; h = 1 м; m = 1 кг
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Прочность крепления ручек к полотну, H	Не менее 500
Усилие ручного открытия и закрытия калитки, H	Не более 150
Угол открытия створок, град	120

Новинки

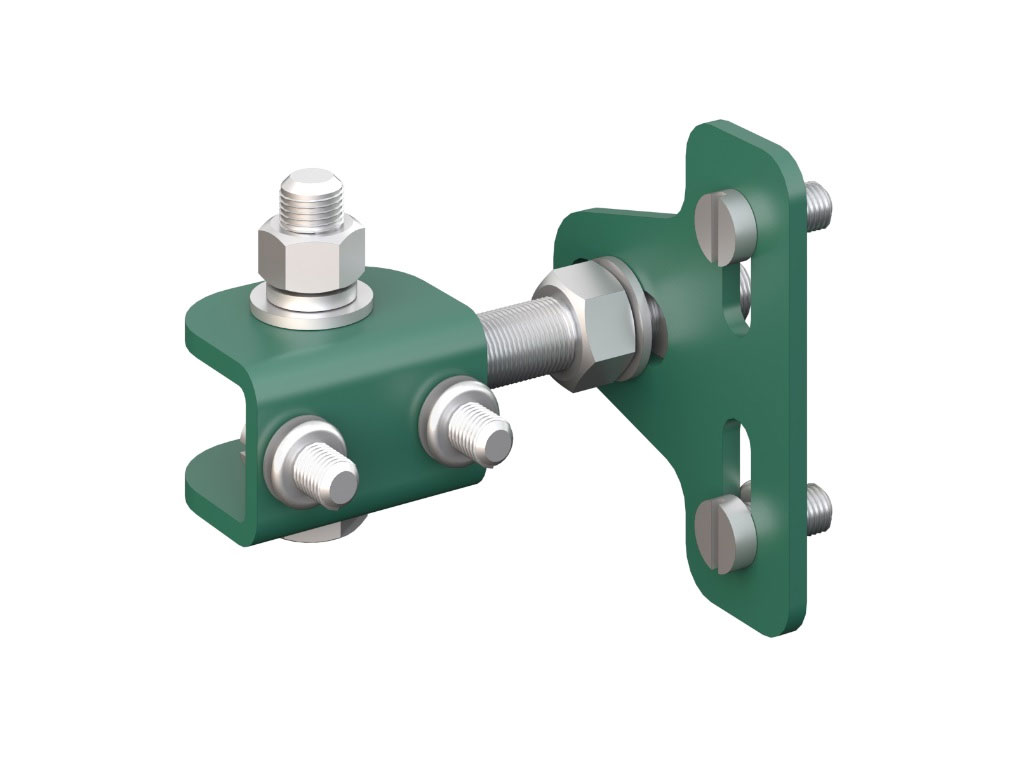

Петли позволяют регулировать положение створки по высоте, ширине и вылету.

Условия эксплуатации калитки DoorHan

1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.

Документация

Чертежи

Калитка для систем ограждений;
Монтаж калитки.

Паспорта и сертификаты

Паспорт калитки со стальной рамой и с заполнением сварной сеткой;
Сертификат соответствия.

Стандартные цвета

RAL 6005

RAL 8017

RAL 7004

RAL 5005

RAL 3005

Нестандартные цвета

Нестандартный цвет по карте RAL (наценка)
Комплектация откатных ворот DoorHan

Базовая комплектация

Щит калитки.

Замок с нажимной ручкой.

Дополнительная комплектация

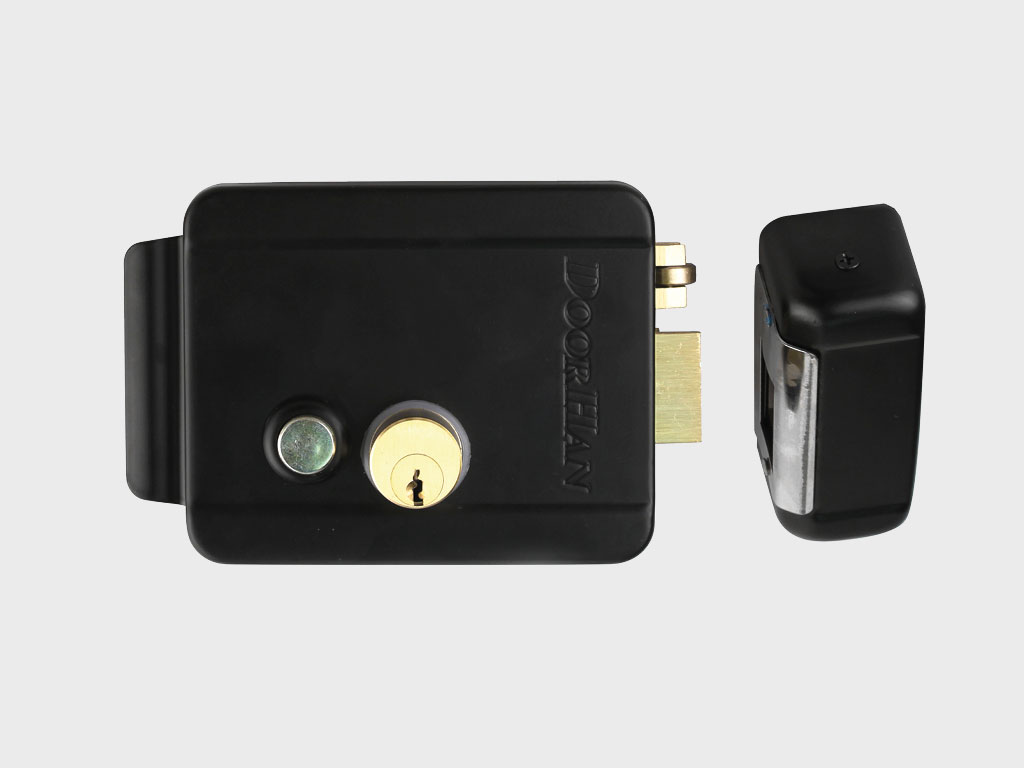

Замок накладной электромеханический (для открытия внутрь).

Монтаж откатных ворот DoorHan

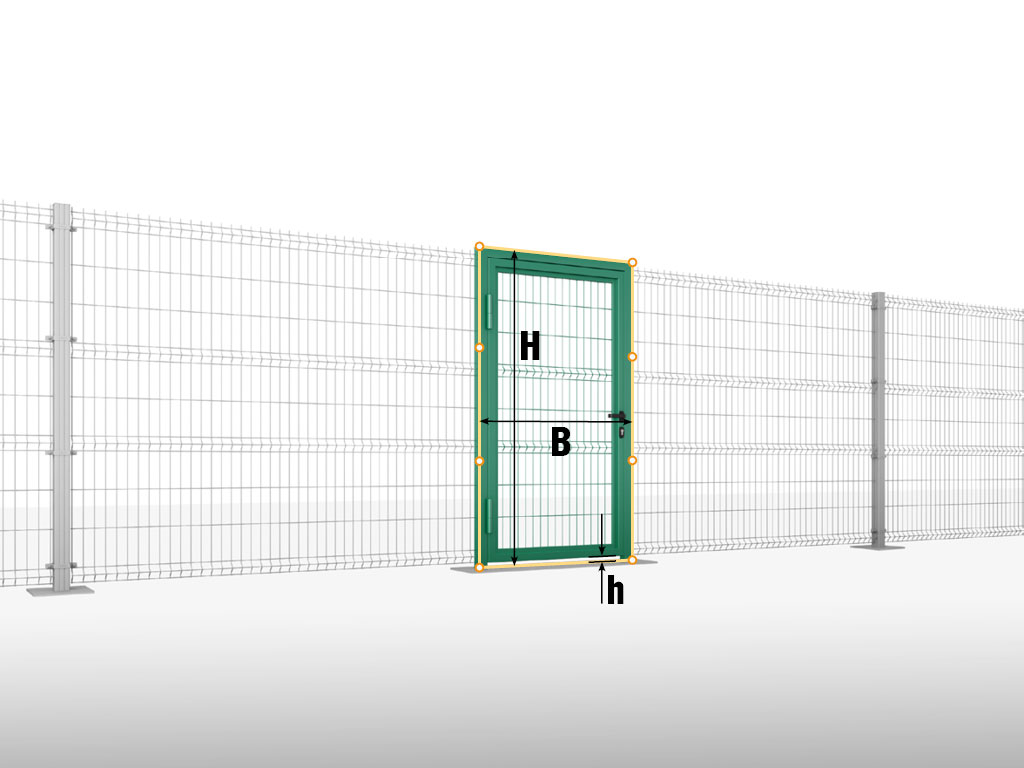

Подготовка строительного объекта

H (мм) — высота конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.

Способы монтажа

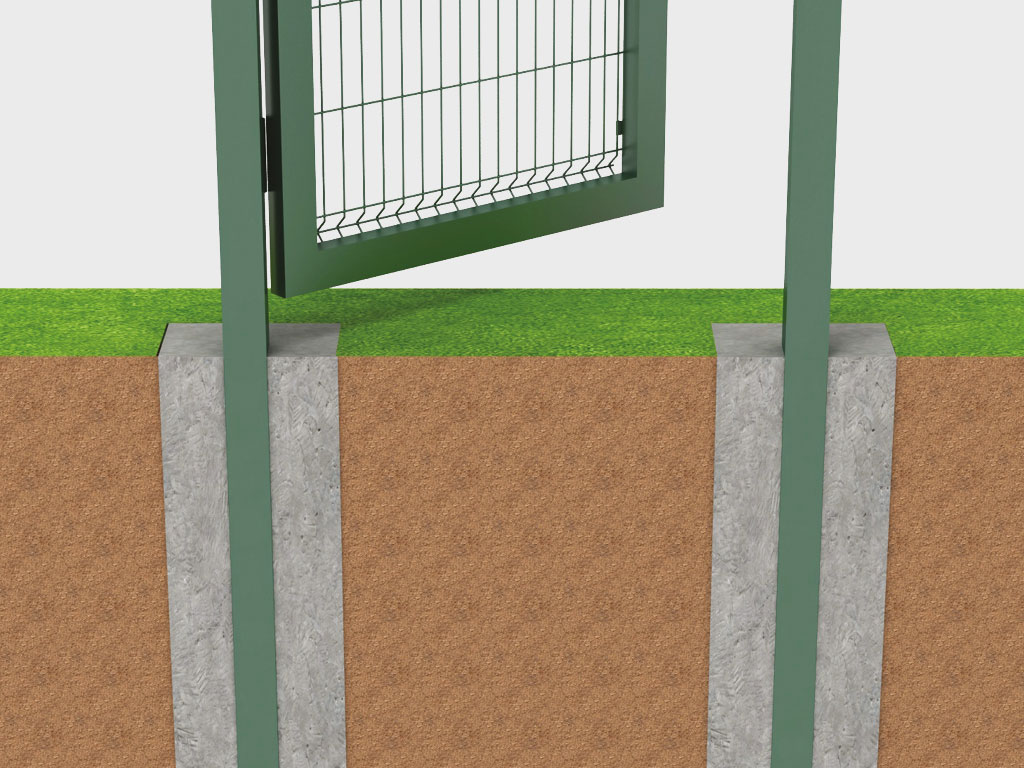

Монтаж с бетонированием столбов.

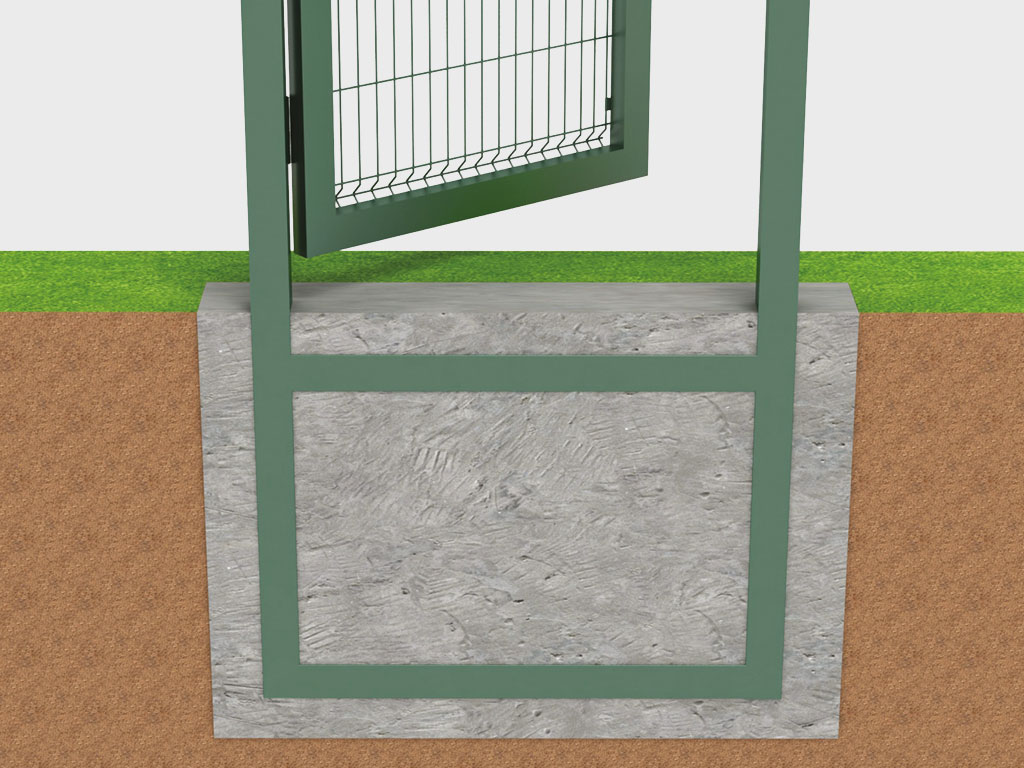

Монтаж с бетонированием рамы.

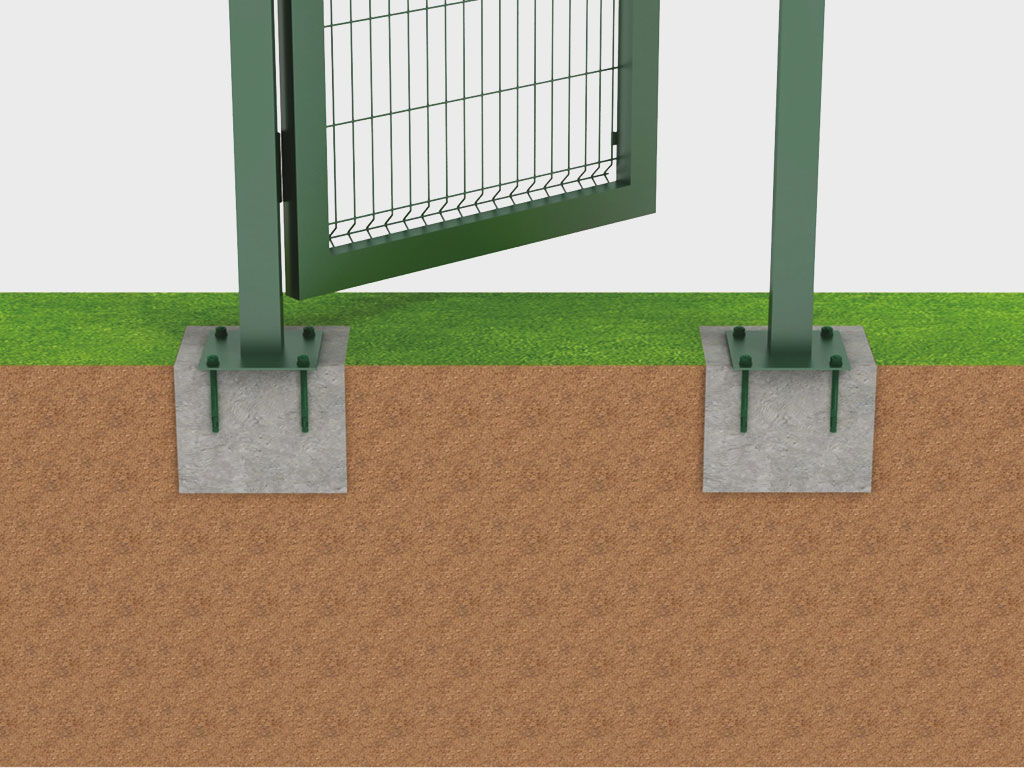

Монтаж на фланцы.

Монтаж с О-образной рамой.

Стандартные конструктивные решения

Калитка со стальной рамой из Т-профиля изготавливается в одном, наиболее популярном размере. Полотно изготавливается из тех же металлических секций, что и системы ограждений. Применение цельносварной О-образной рамы значительно упрощает и сокращает время монтажа. Подходит как для загородного дома, так и для объектов индустриального назначения.

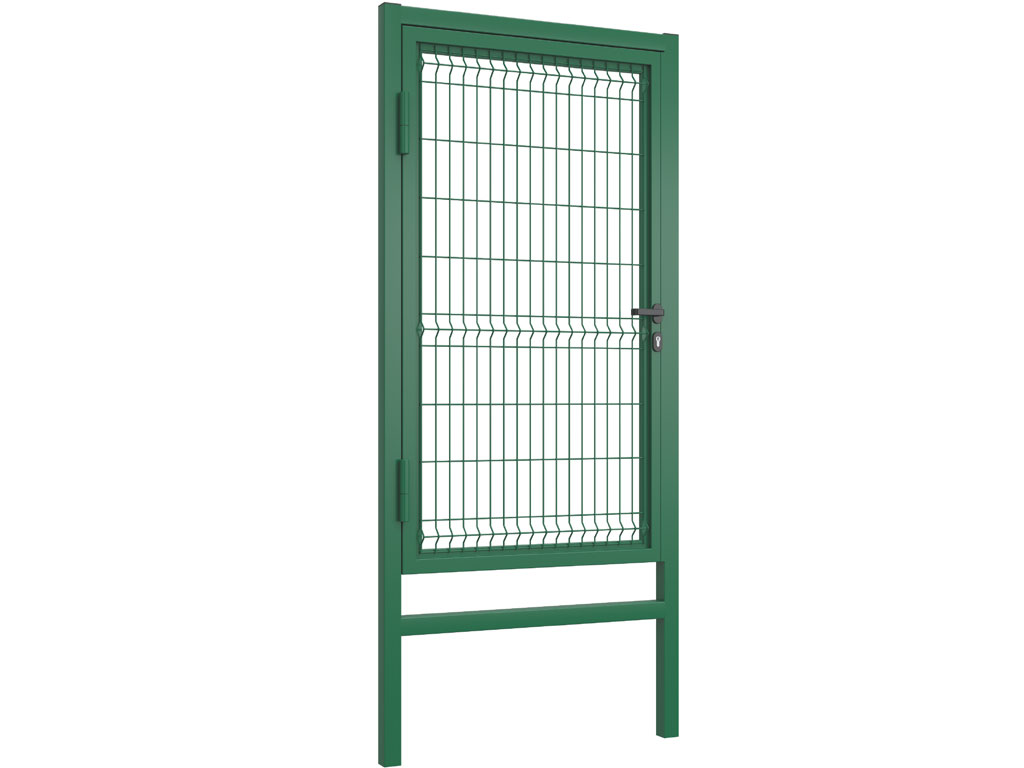

Калитка со стальной рамой из Т-профиля и с заполнением сварной сеткой, О-образная рама

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000
B, мм Ширина проема	1 000
P, мм Просвет	100
