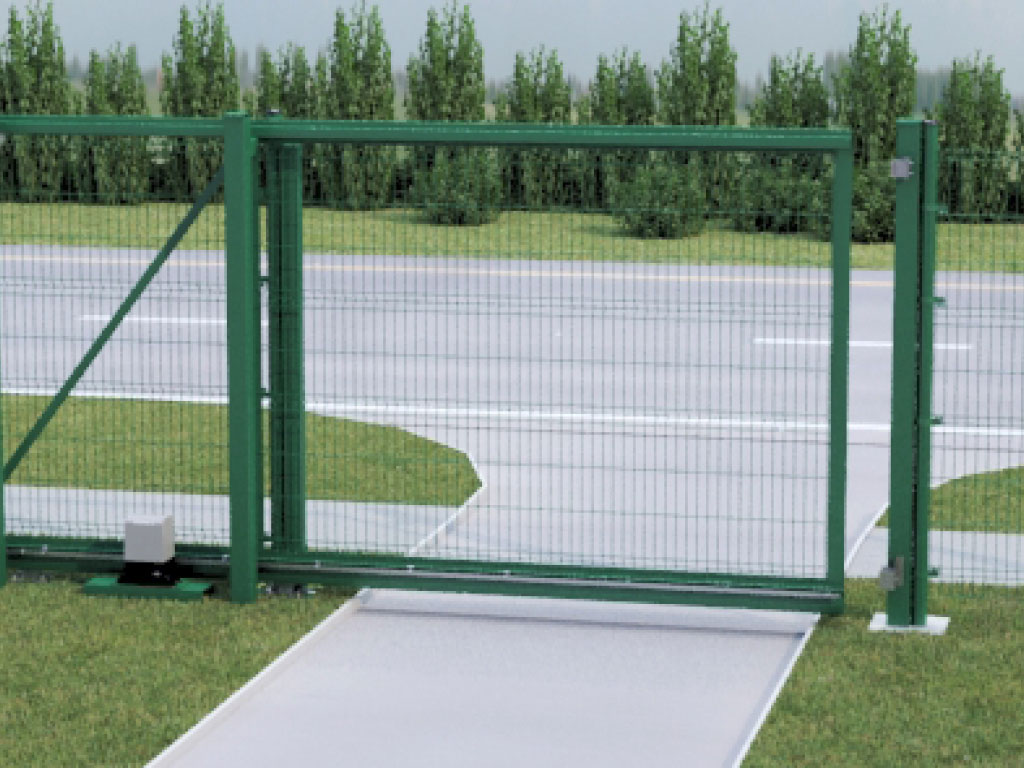

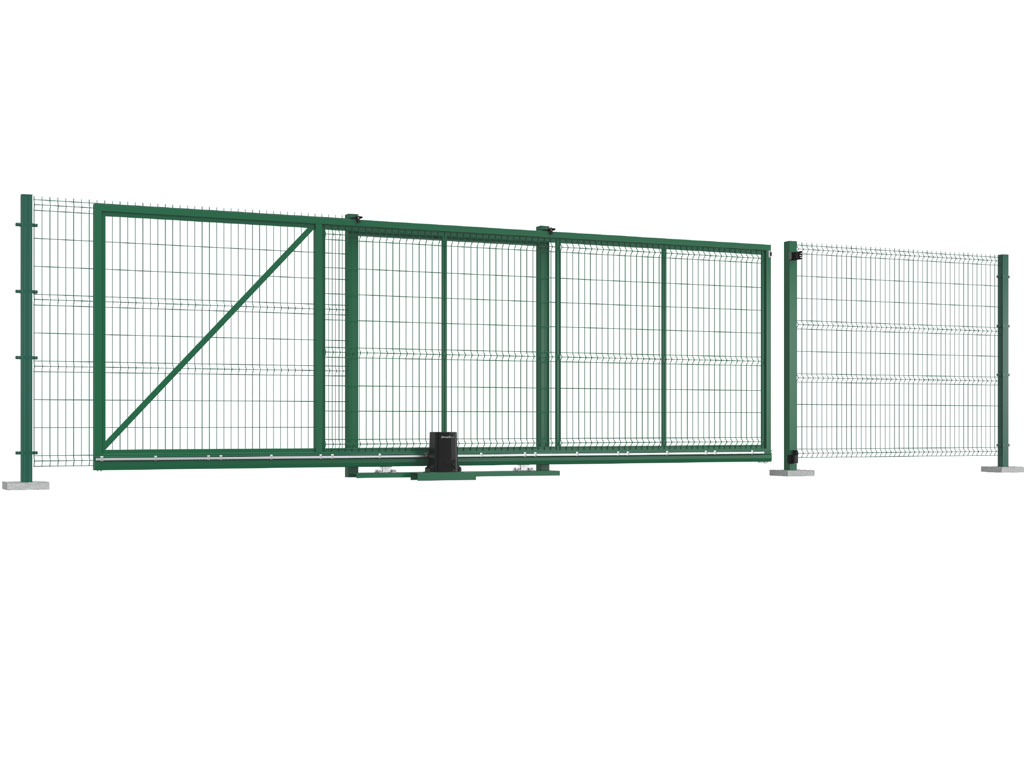

Откатные ворота со стальной рамой и с заполнением сварной сеткой

Откатные ворота с заполнением сварной сеткой обеспечивают удобный доступ на огражденную территорию, не нарушая обзор. Подходят как для загородного дома, так и для объектов индустриального назначения. Полотно изготавливается из тех же металлических секций, что и системы ограждений.

Высота проема, мм: 1 000–3 000;
Ширина проема, мм: 2 000—8 000;
Просвет, мм: 94–140.

Внешний вид

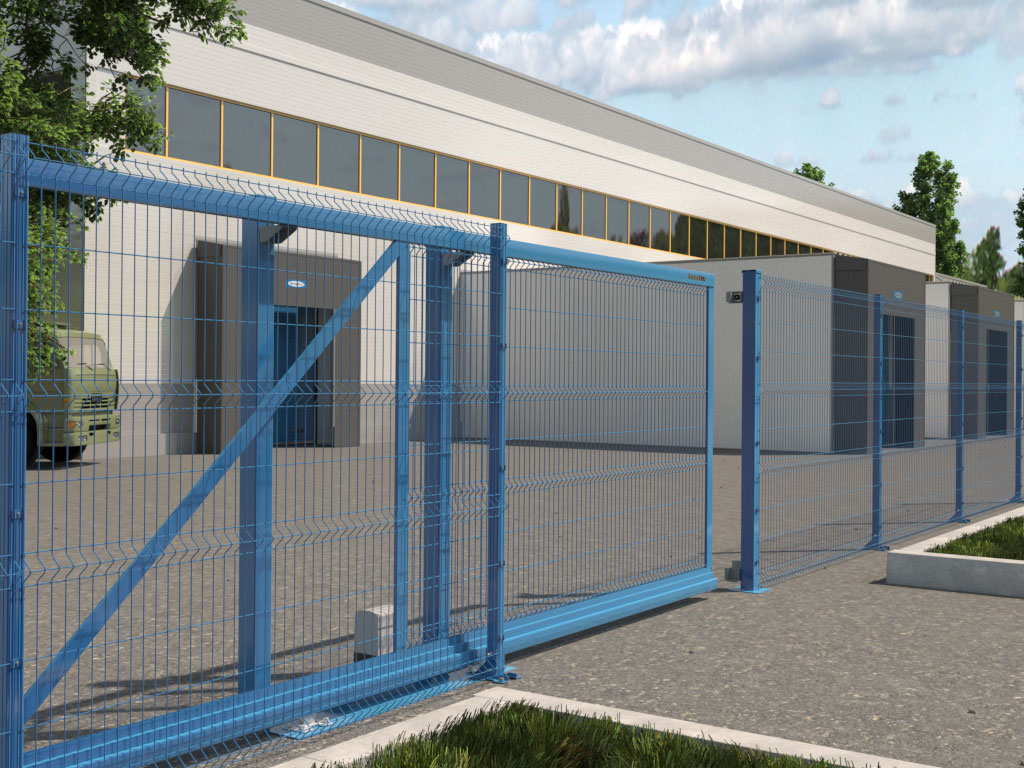

Въезд на территорию объектов любого назначения; незаменимы в случаях, когда недостаточно места для установки распашных ворот

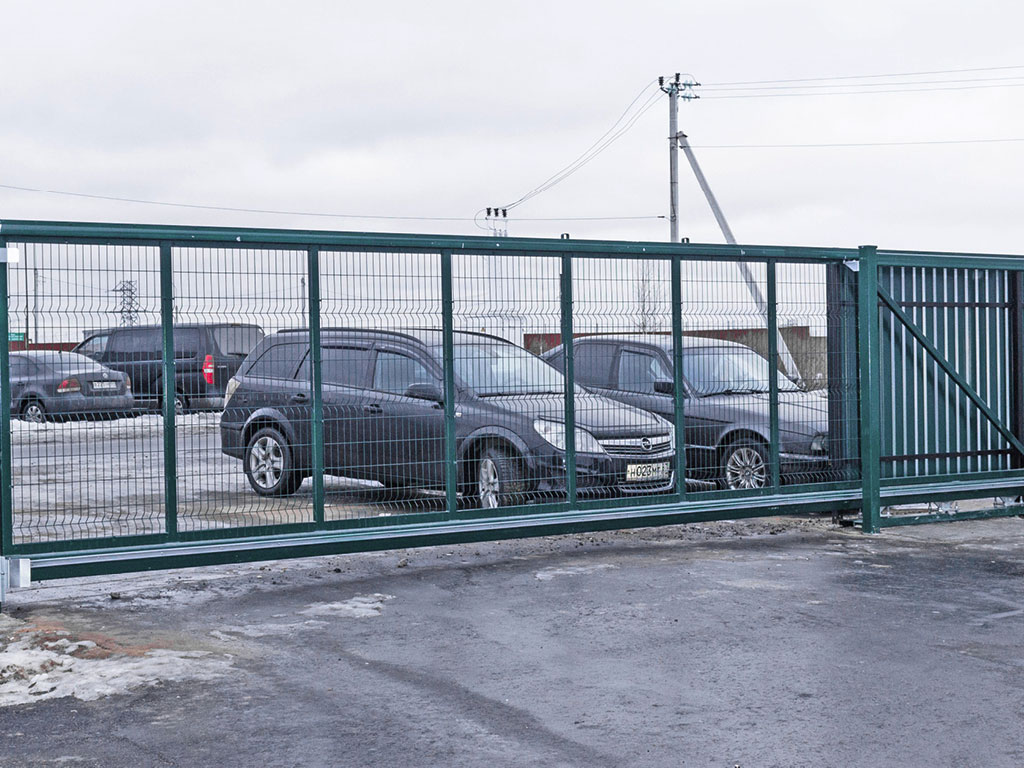

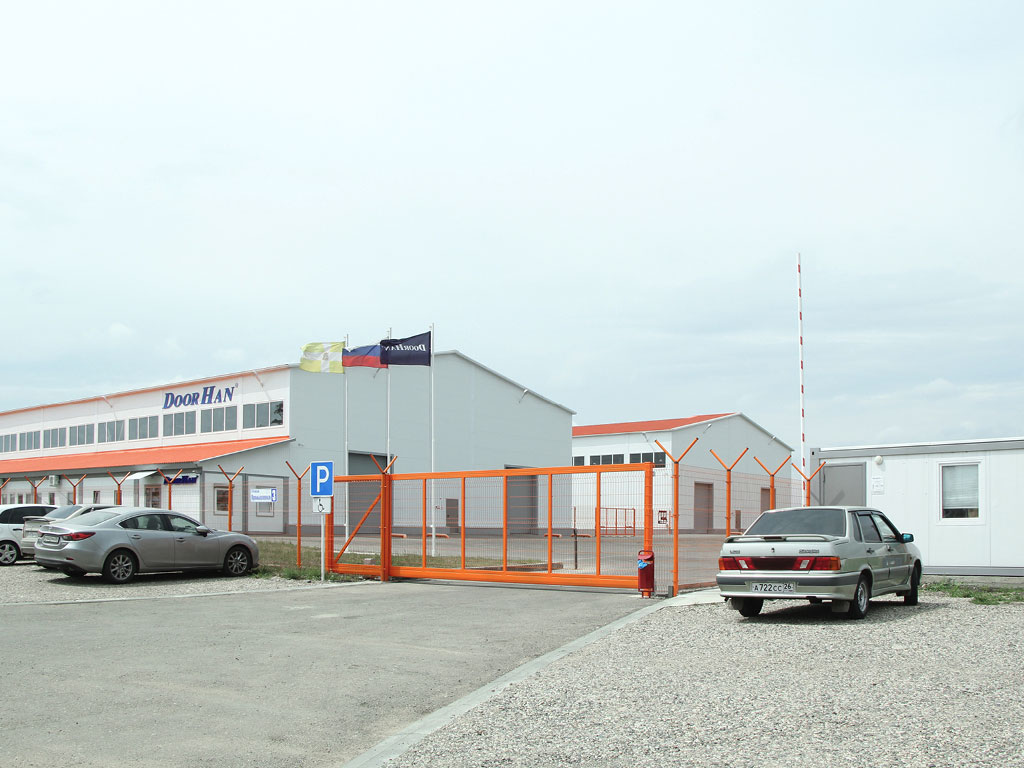

Применение ворот при въездах в индустриальные парки и предприятия.

Разграничение зон внутри предприятия с возможностью доставки крупногабаритного груза и материала.

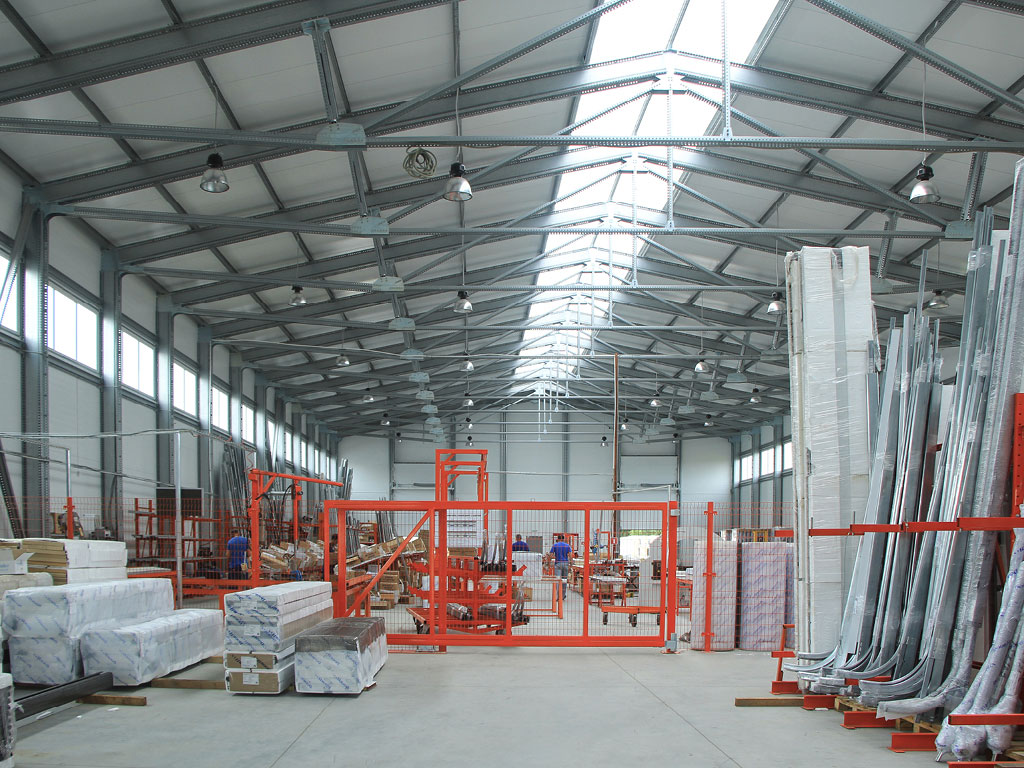

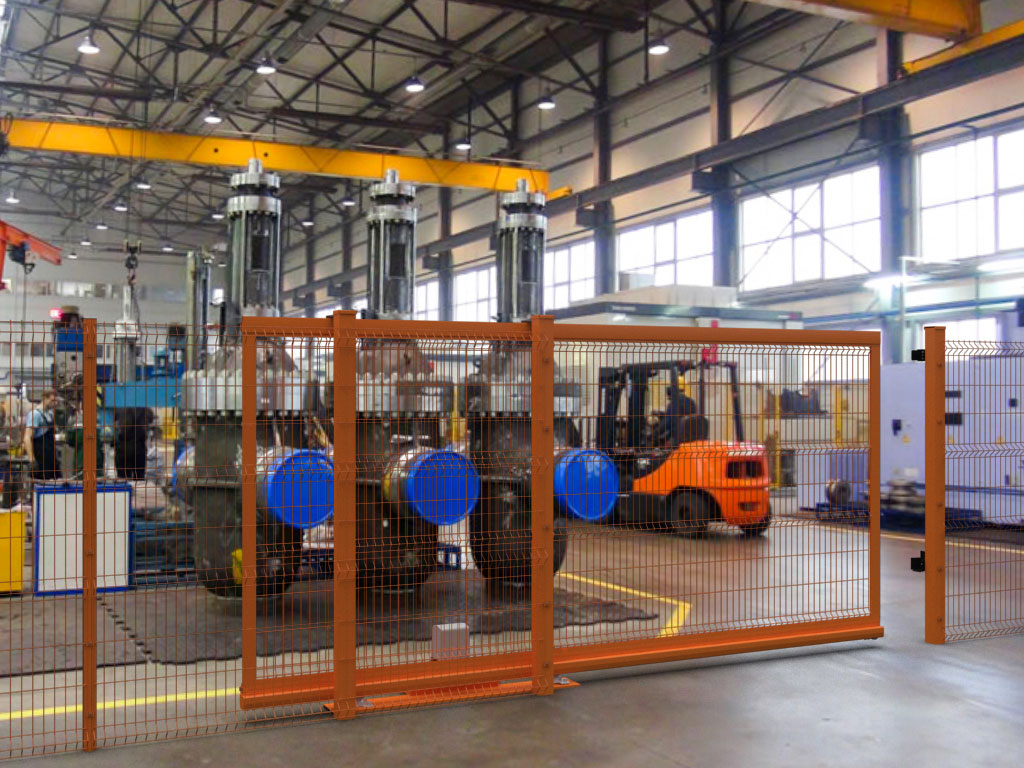

Сдвижные ворота (установка внутри помещения).

Преимущества

Высокая коррозионная стойкость
Уникальная технология нанесения цинкового покрытия после процесса сварки прутка защищает всю поверхность секции, включая места сварных соединений.
Хороший обзор территории
Конструкция ворот из сварной сетки позволяет разграничивать пространство, не нарушая обзор территории.
Длительный срок эксплуатации
Порошковое покрытие всех элементов конструкции значительно продлевает срок службы изделия.
Автоматизация
Наличие собственного завода по производству автоматики позволяет автоматизировать ворота любого типа и размера электроприводами и аксессуарами DoorHan.

Технические решения и особенности откатных ворот ДорХан

Конструкция откатных ворот

1. Щит ворот;
2. Направляющие ролики;
3. Рама силовая;
4. Столб-ловитель;
5. Привод.

Технические характеристики откатных ворот DoorHan

Параметр	Значение	Примечание
Толщина порошкового покрытия не менее, мкм	60
Поверхностная плотность цинка не менее, г/м²	80
Диаметр горизонтального прутка, мм	Не менее 4
Диаметр вертикального прутка, мм	Не менее 4
Сопротивление удару твердым телом, Дж	Е = 10 Дж; h = 1 м; m = 1 кг
Сопротивление ветровой нагрузке, Па	700
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Усилие ручного открывания и закрывания, Н, не более	150

Условия эксплуатации откатных ворот DoorHan

1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.

Документация

Стандартные цвета

RAL 3005

RAL 5005

RAL 6005

RAL 7004

RAL 8017

Нестандартные цвета

Нестандартный цвет по карте RAL (наценка)
Комплектация откатных ворот DoorHan

Базовая комплектация

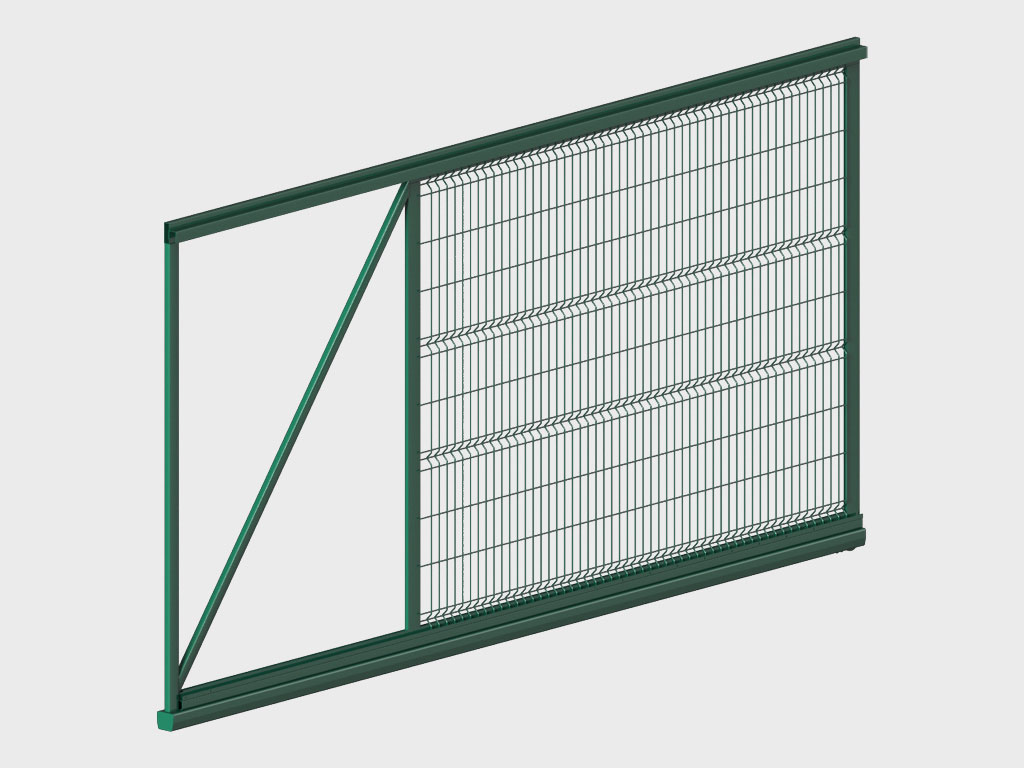

Щит ворот.

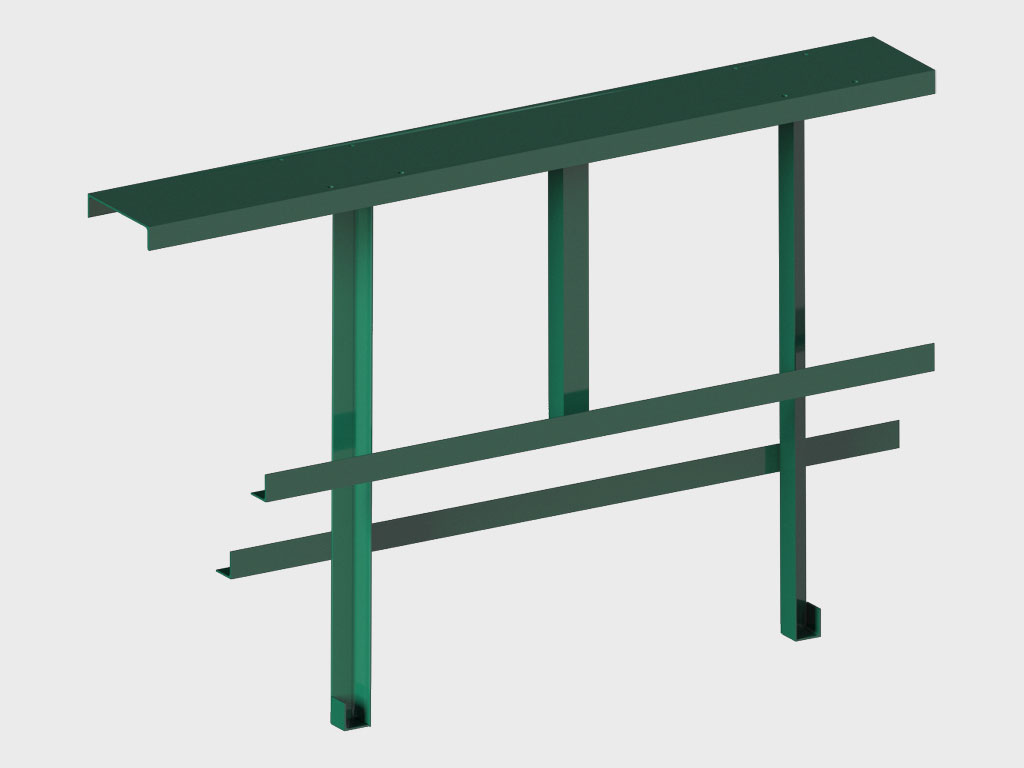

Рама бетонируемая.

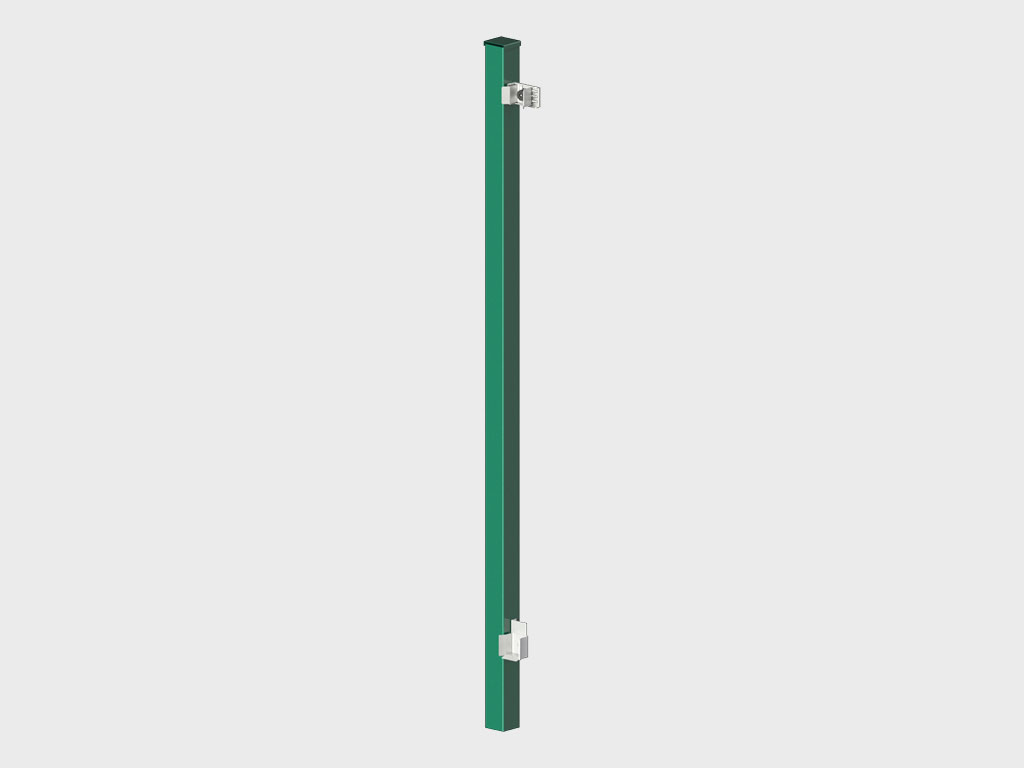

Столб-ловитель.

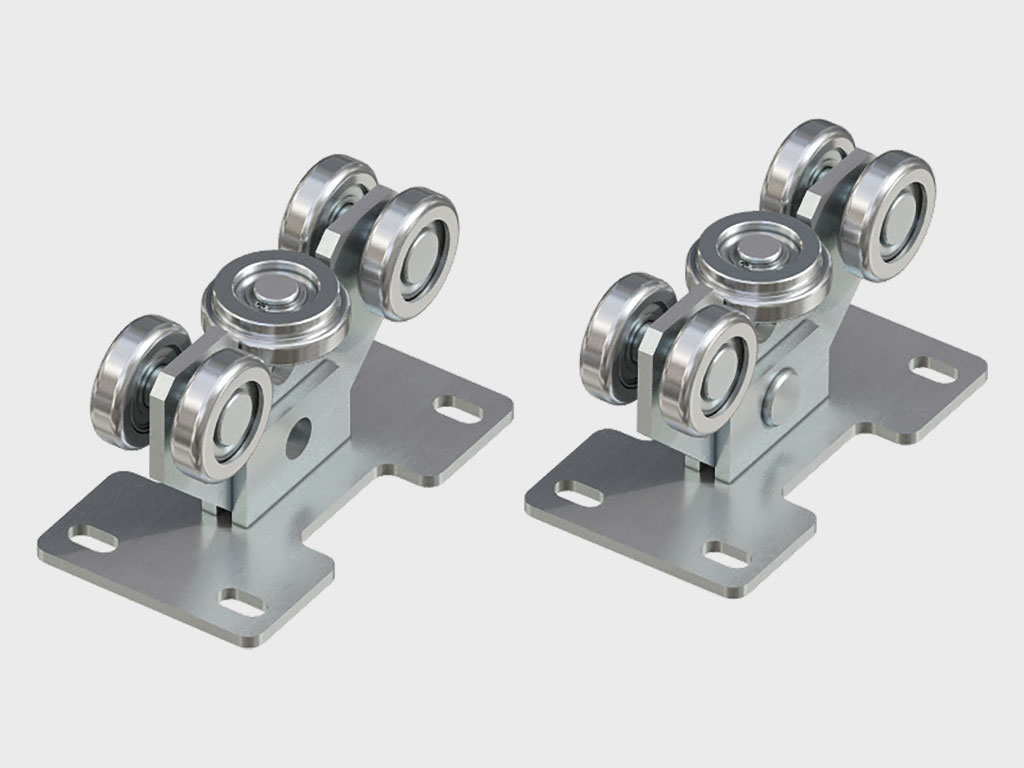

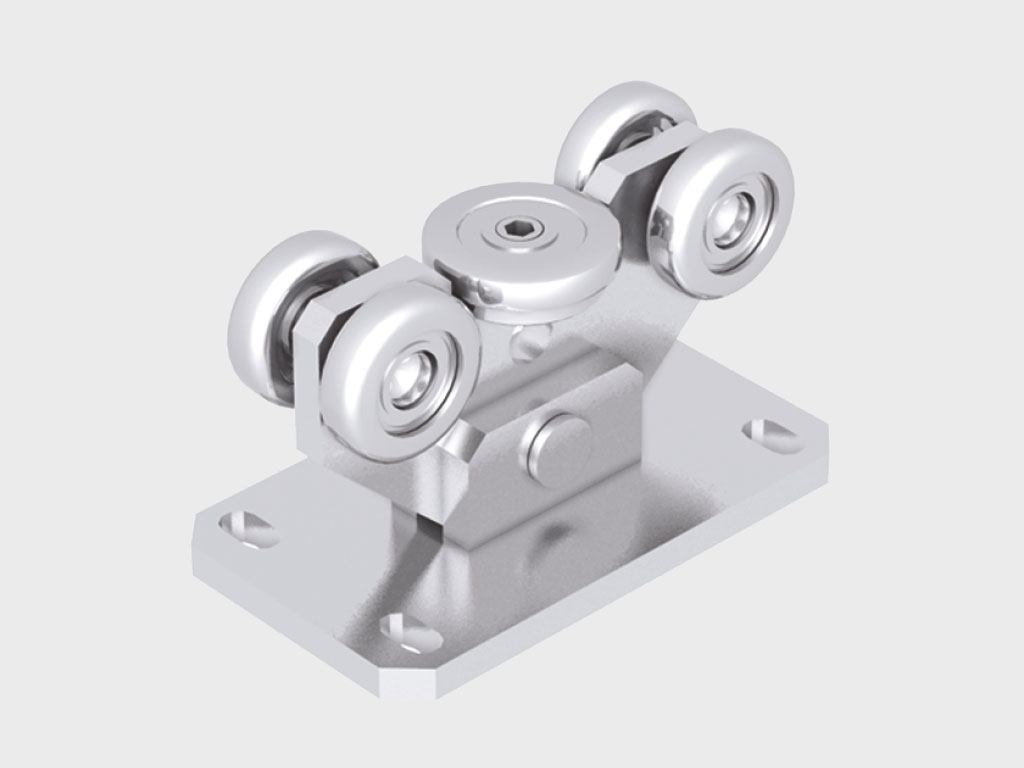

Роликовые опоры.

Крышки для балки.

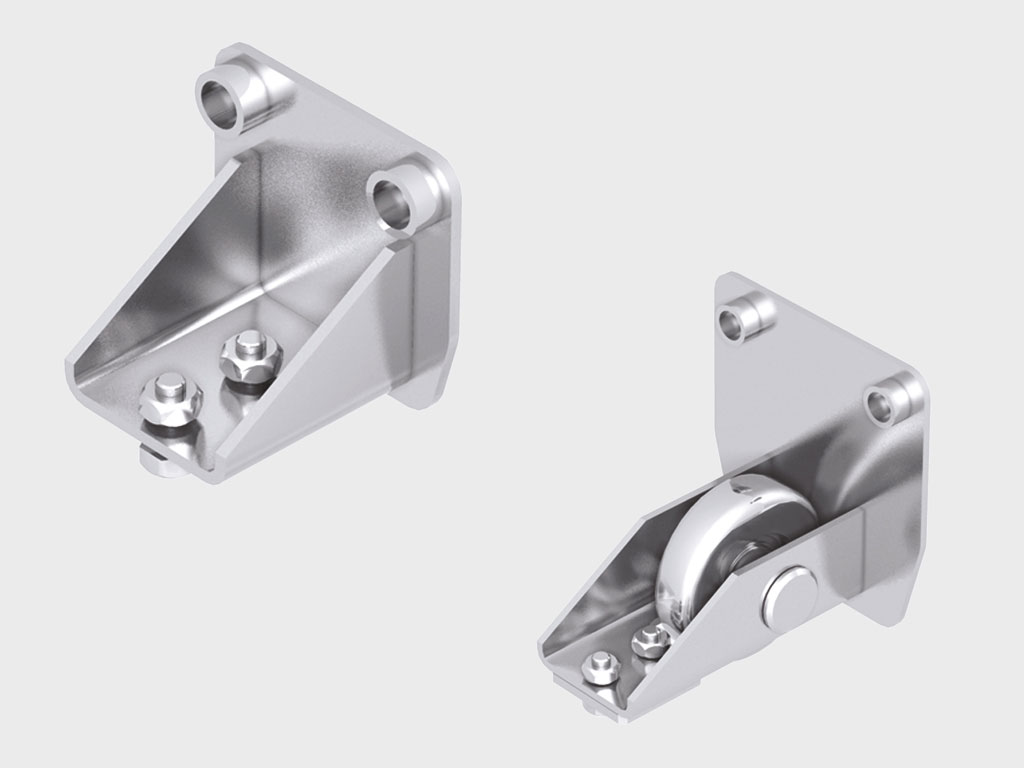

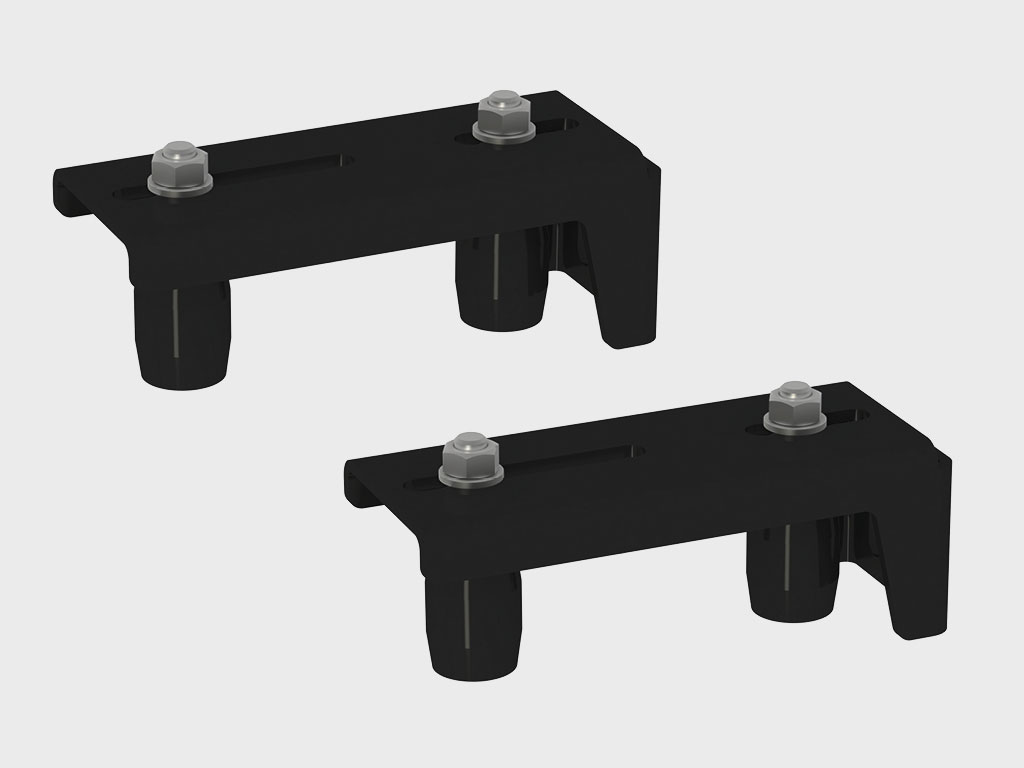

Направляющие устройства.

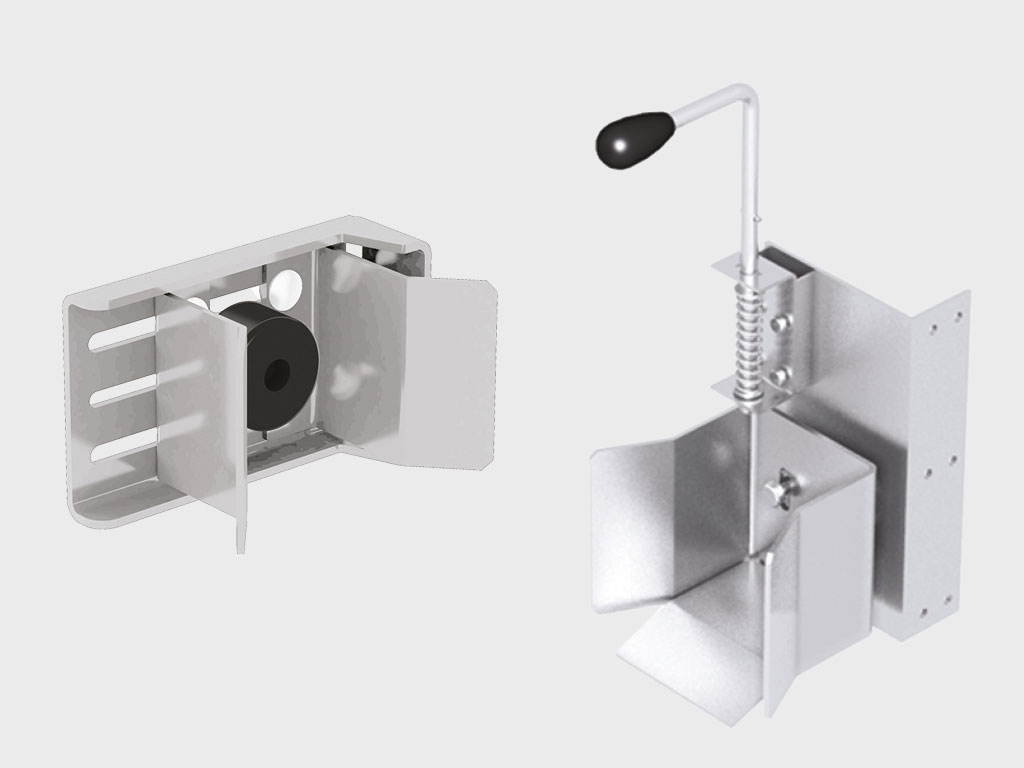

Комплект ловителей.

Столб для дополнительной опоры (для проемов свыше 6 000 мм по ширине).

Дополнительная роликовая опора (для проемов свыше 6 000 мм по ширине).

Дополнительная комплектация

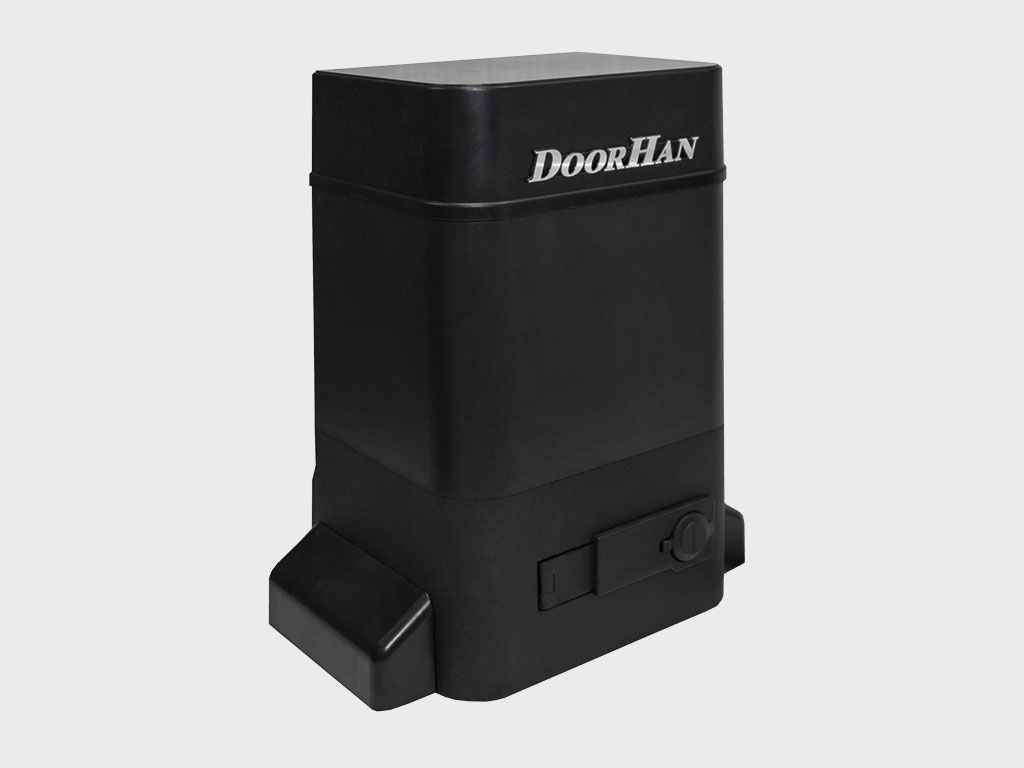

Привод SLIDING-1300PRO.

Лампа для обозначения открывания ворот.

Фотоэлементы.

Пульты для управления воротами.

Ключ-кнопка.
Монтаж откатных ворот DoorHan

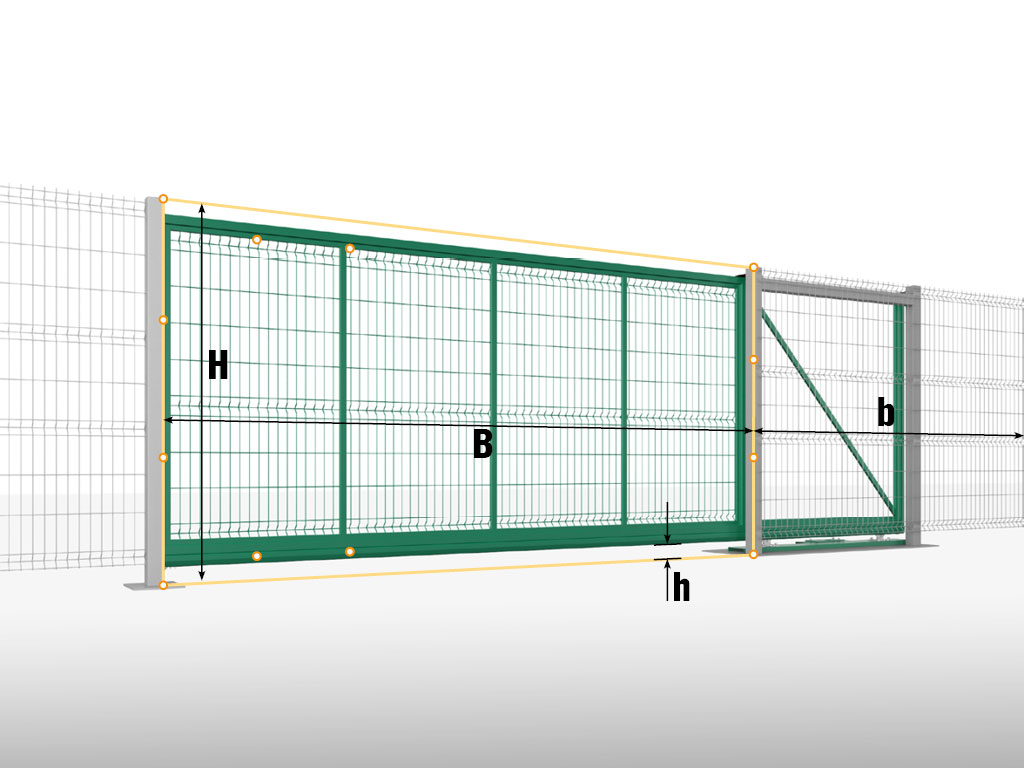

Подготовка строительного объекта

H (мм) — высота конструкции.
B (мм) — ширина конструкции.
b (мм) — место для отката полотна.
h (мм) — просвет.

Способы монтажа

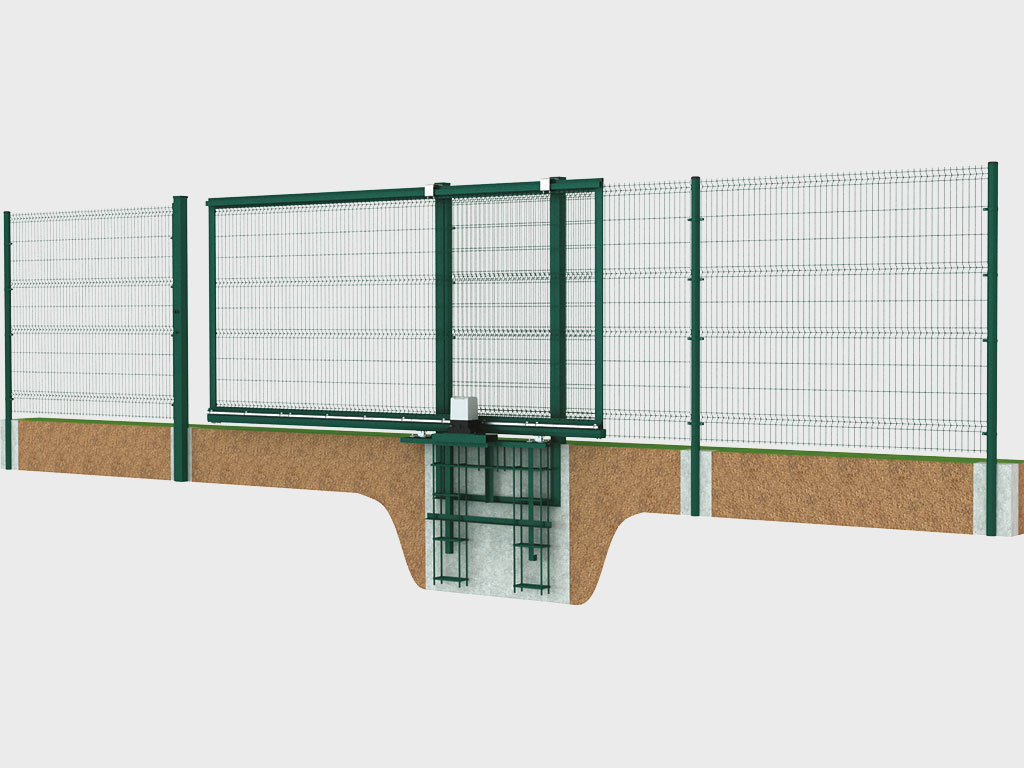

Монтаж с бетонируемой рамой.

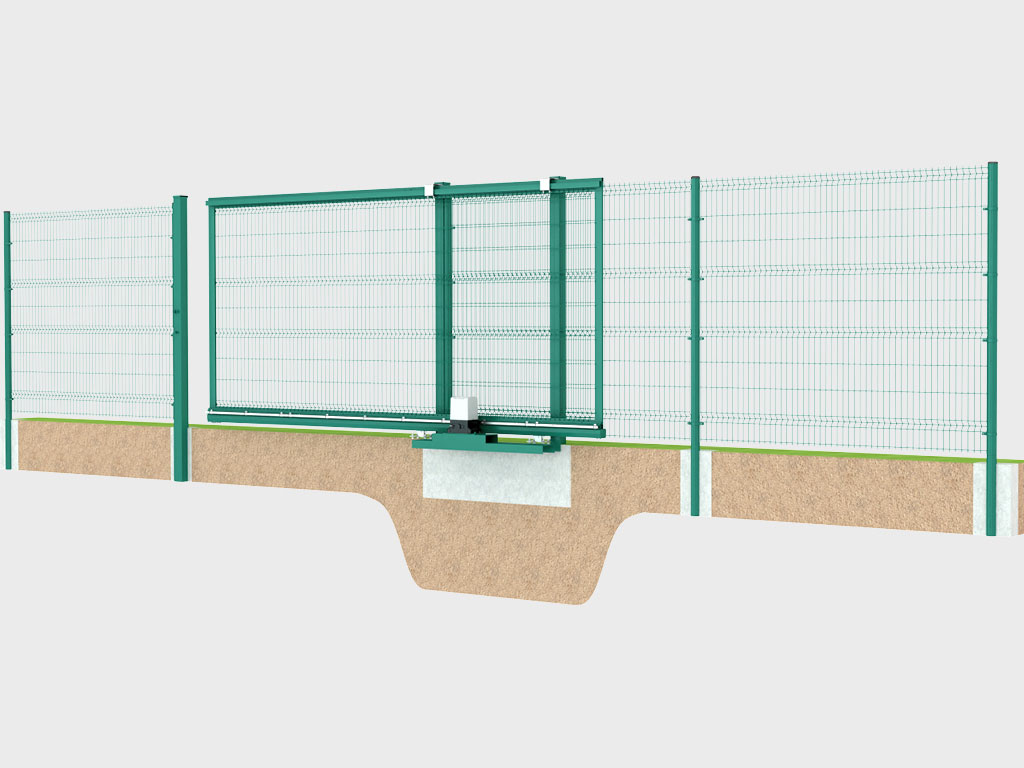

Монтаж с небетонируемой рамой (возможно до 4 000 мм по ширине проема).

Стандартные конструктивные решения

Открывание ворот влево. Направление определяется наблюдателем внутри огороженной территории.
