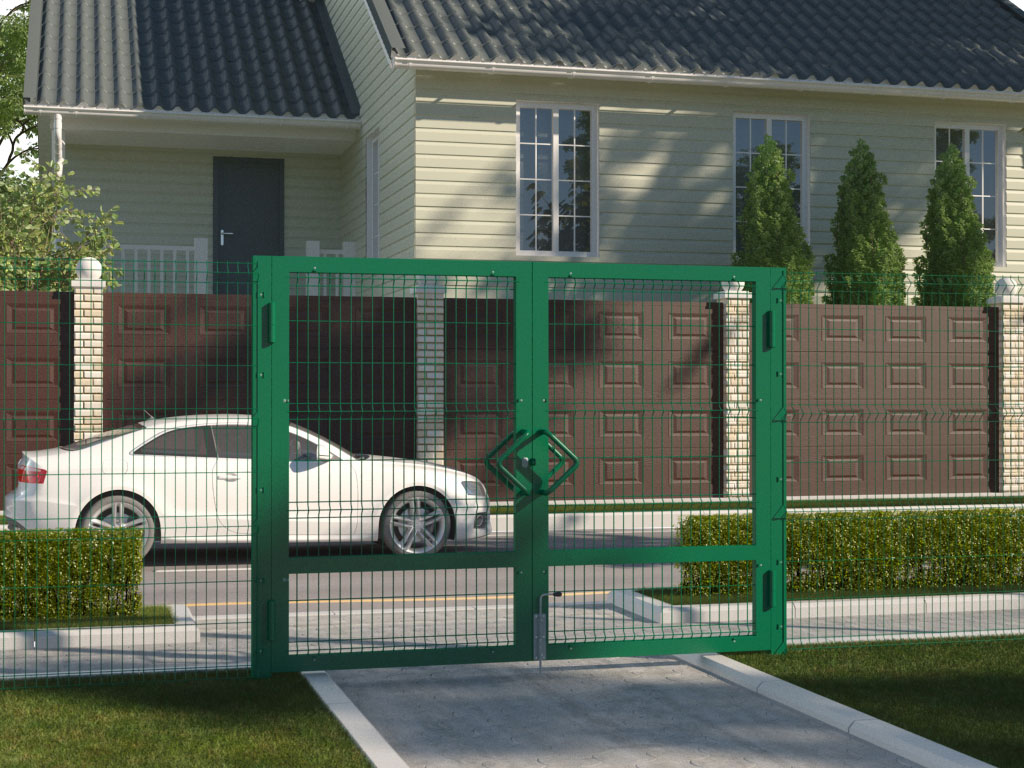

Распашные ворота со стальной рамой и с заполнением сварной сеткой

Распашные ворота имеют классическую конструкцию и по-прежнему остаются популярными. Их устанавливают в случае, когда технически невозможно использовать откатные ворота. Они обеспечивают комфортный въезд на территорию и подходят как для загородного дома, так и для объектов индустриального назначения.

Высота проема, мм: от 1 000 дo 3 000;
Ширина проема, мм: от 2 000 до 6 000;
Просвет, мм: от 50 до 200.

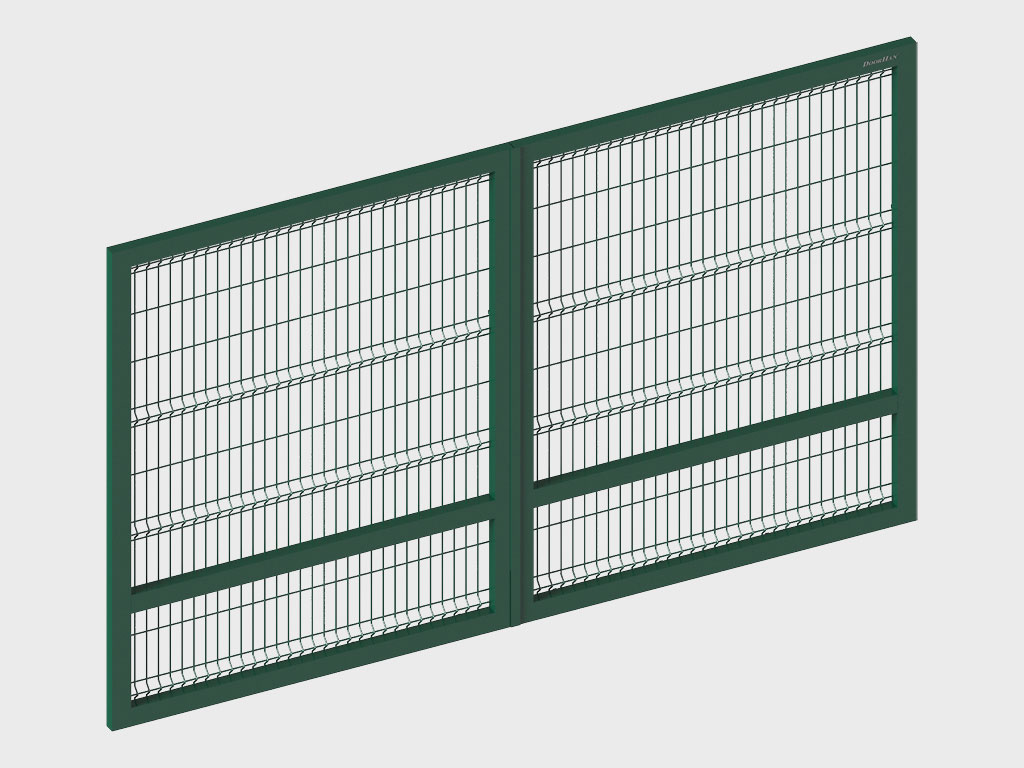

Внешний вид

Въезд на территорию объектов любого назначения; незаменимы в случаях, когда недостаточно места для установки откатных ворот.

Серия «Применение ворот при въездах в индустриальные парки и предприятия.

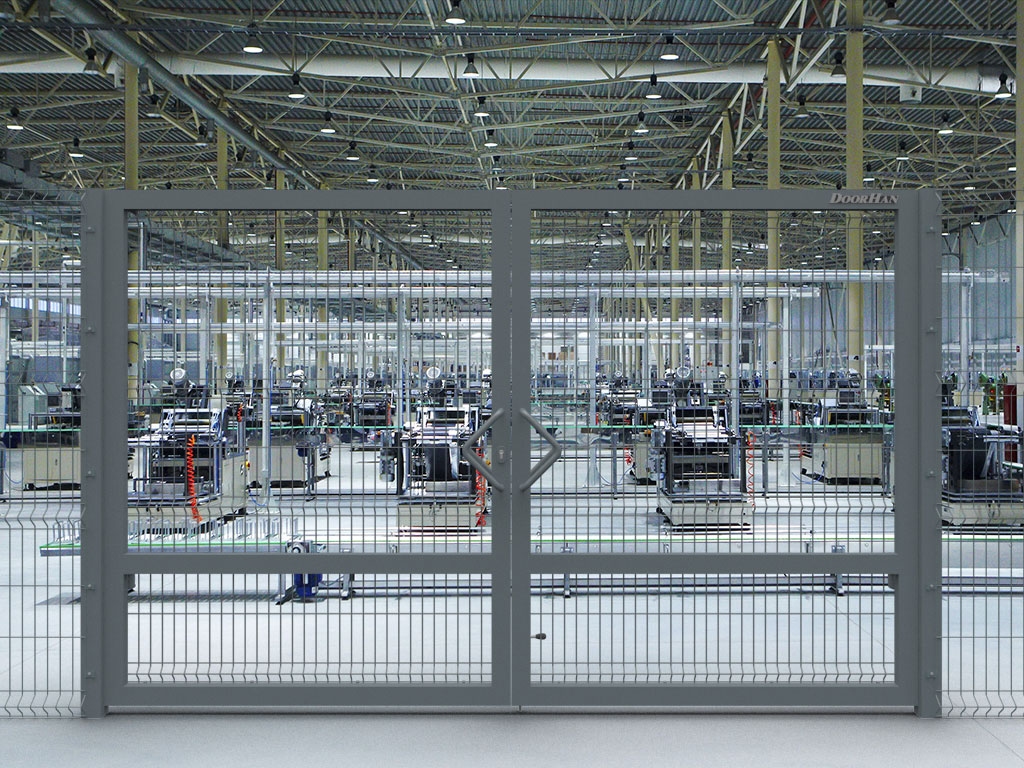

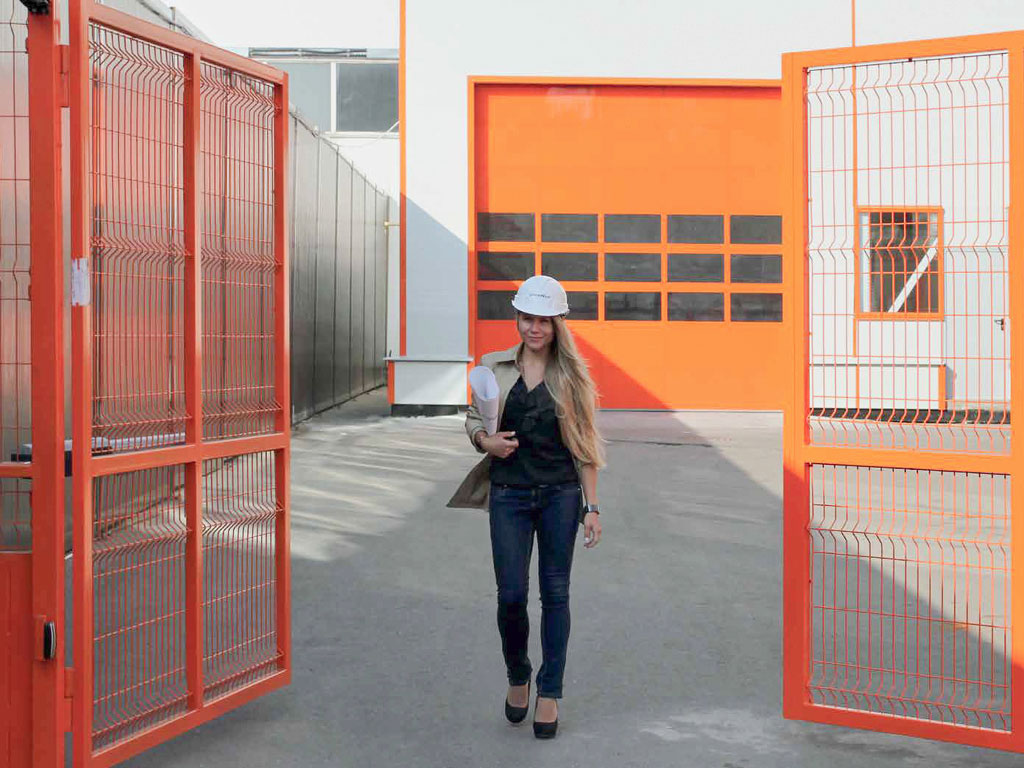

Разграничение зон внутри предприятия, с возможностью доставки крупногабаритного груза и материала.

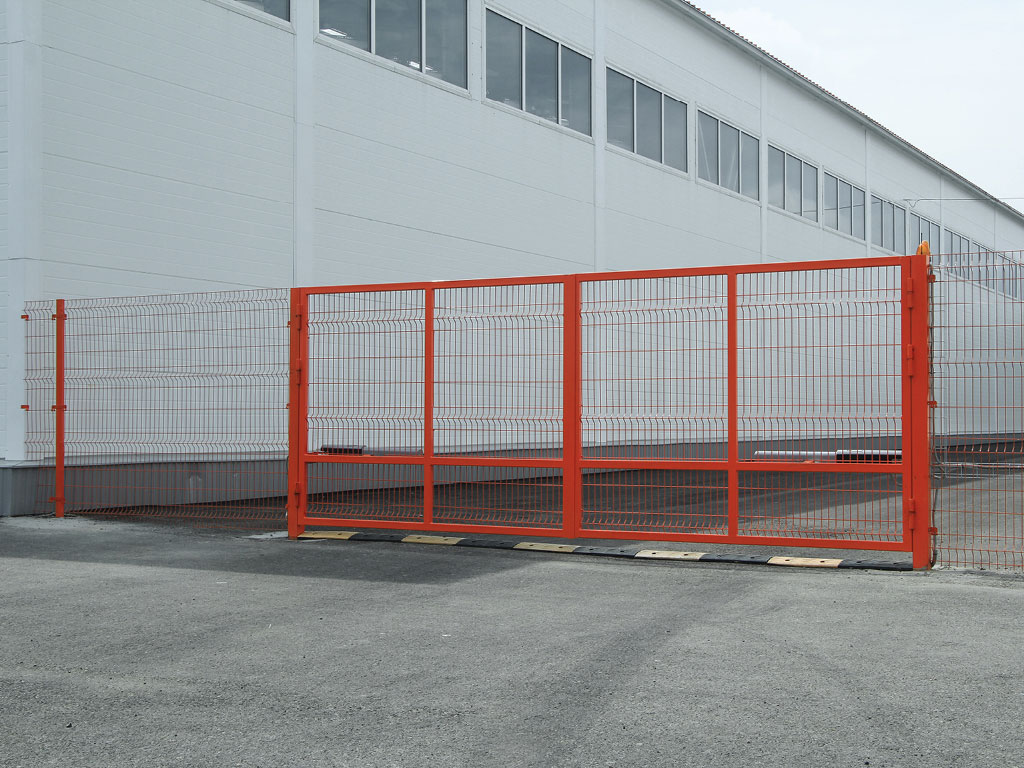

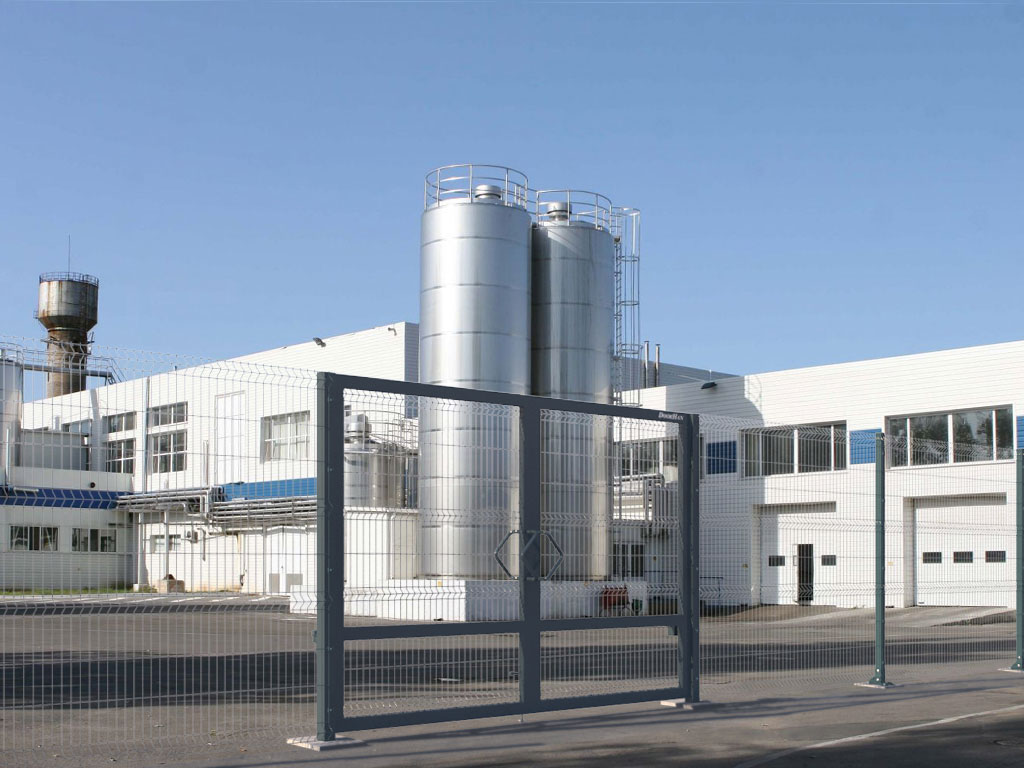

Распашные ворота в системе ограждения промышленного предприятия. Мoсква

Распашные ворота в системе ограждения промышленного предприятия. Уфа

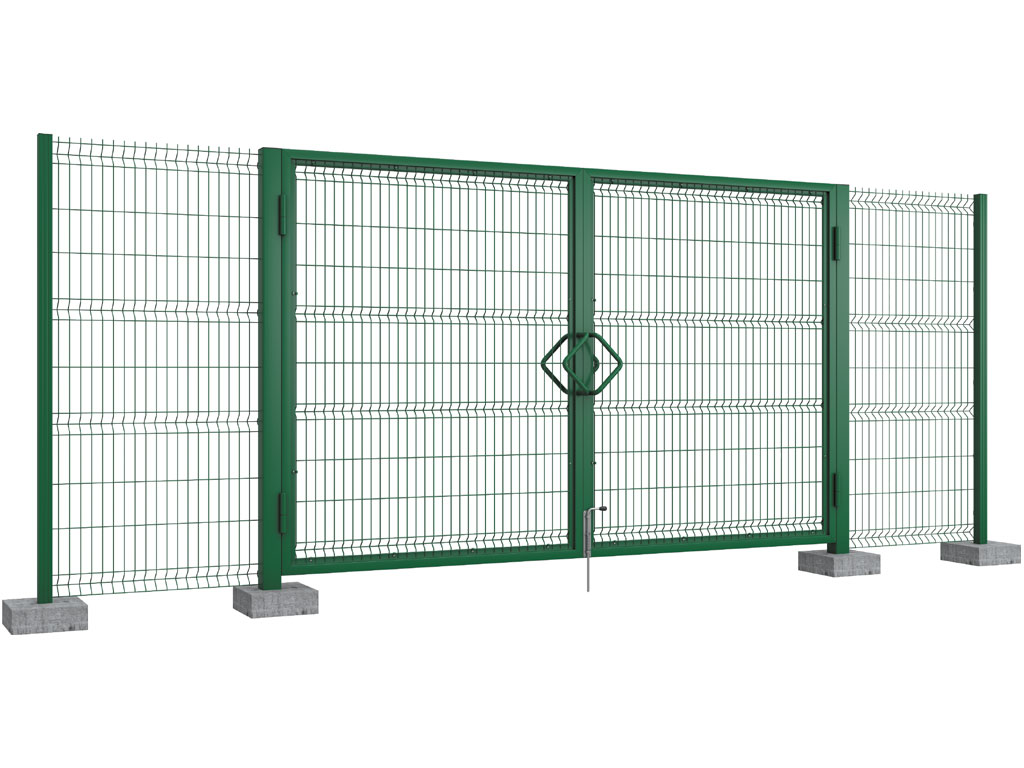

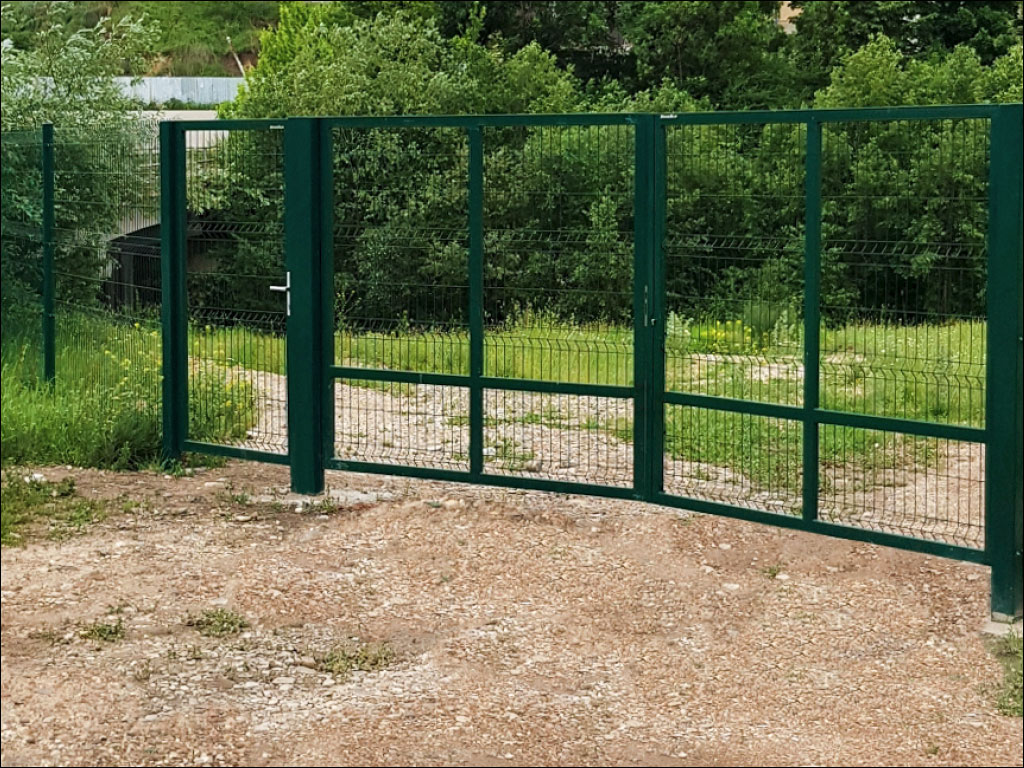

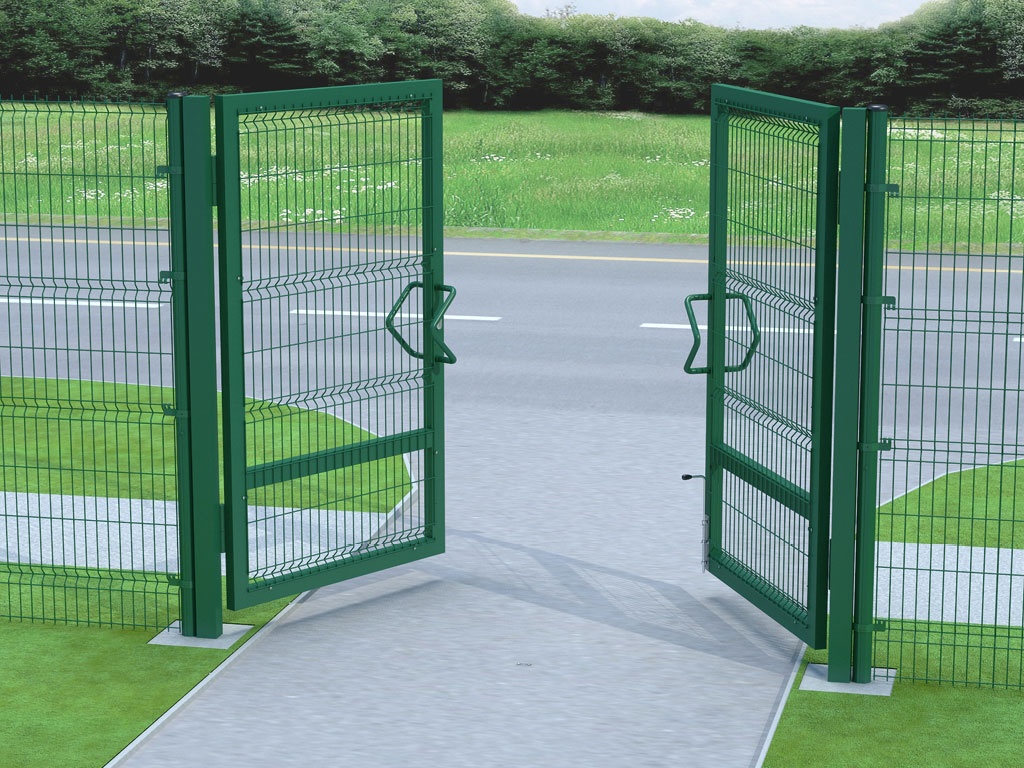

Система ограждения с калиткой и распашными воротами

Преимущества

Высокая коррозионная стойкость
Уникальная технология нанесения цинкового покрытия после процесса сварки прутка защищает всю поверхность секции, включая места сварных соединений.
Хороший обзор территории
Конструкция ворот из сварной сетки позволяет разграничивать пространство, не нарушая обзор территории.
Длительный срок эксплуатации
Порошковое покрытие всех элементов конструкции значительно продлевает срок службы изделия.
Автоматизация
Наличие собственного завода по производству автоматики позволяет автоматизировать ворота любого типа и размера электроприводами и аксессуарами DoorHan.

Технические решения и особенности распашных ворот ДорХан

Конструкция распашных ворот

1. Щит ворот;
2. Столбы 100 х 100 мм;
3. Ручка-скоба;
4. Замок врезной;
5. Шпингалет-задвижка.

Технические характеристики распашных ворот DoorHan

Параметр	Значение	Примечание
Толщина порошкового покрытия не менее, мкм	60
Поверхностная плотность цинка не менее, г/м²	80
Диаметр горизонтального прутка, мм	4
Диаметр вертикального прутка, мм	4
Сопротивление ветровой нагрузке, Па	700
Сопротивление удару твердым телом, Дж	Е = 10 Дж; h = 1 м; m = 1 кг
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Усилие ручного открывания и закрывания, Н, не более	150
Прочность крепления ручек к полотну, H	Не менее 1 000
Угол открытия створок, град	120

Новинки

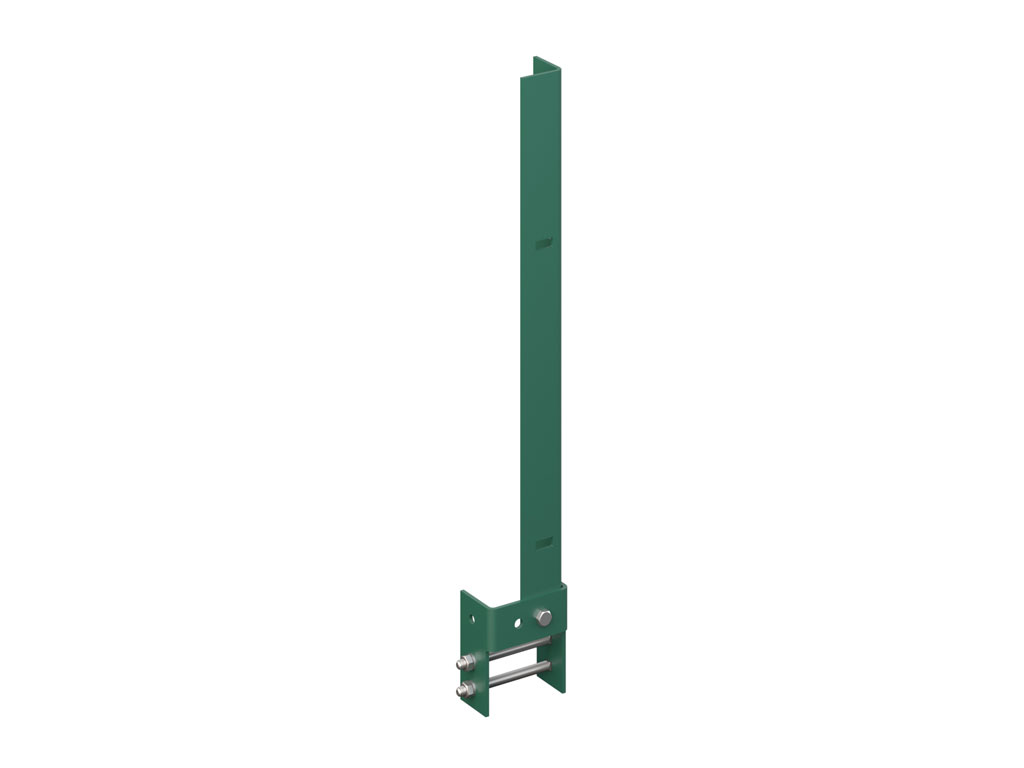

I-наконечник предназначен для установки на распашные ворота и последующего монтажа навесного ограждения.

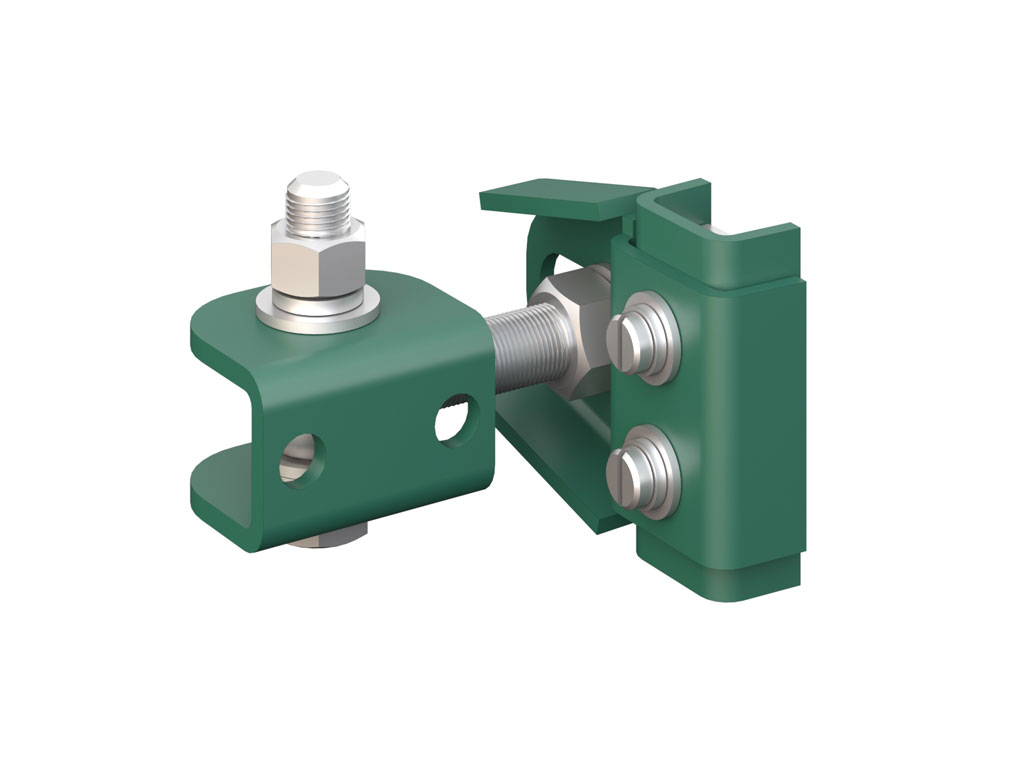

Петли позволяют регулировать положение створок по высоте, ширине и вылету.

Условия эксплуатации распашных ворот DoorHan

1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу. При выполнении монтажных работ:
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.

Документация

Чертежи

Ворота распашные для систем ограждений;
Монтаж распашных ворот для систем ограждений.

Паспорта и сертификаты

Сертификат соответствия;
Паспорт распашных ворот для систем ограждений.

Стандартные цвета

RAL 3005

RAL 5005

RAL 6005

RAL 7004

RAL 8017

Нестандартные цвета

Нестандартный цвет по карте RAL (наценка)
Комплектация распашных ворот DoorHan

Базовая комплектация

Щит ворот.

Дополнительная комплектация

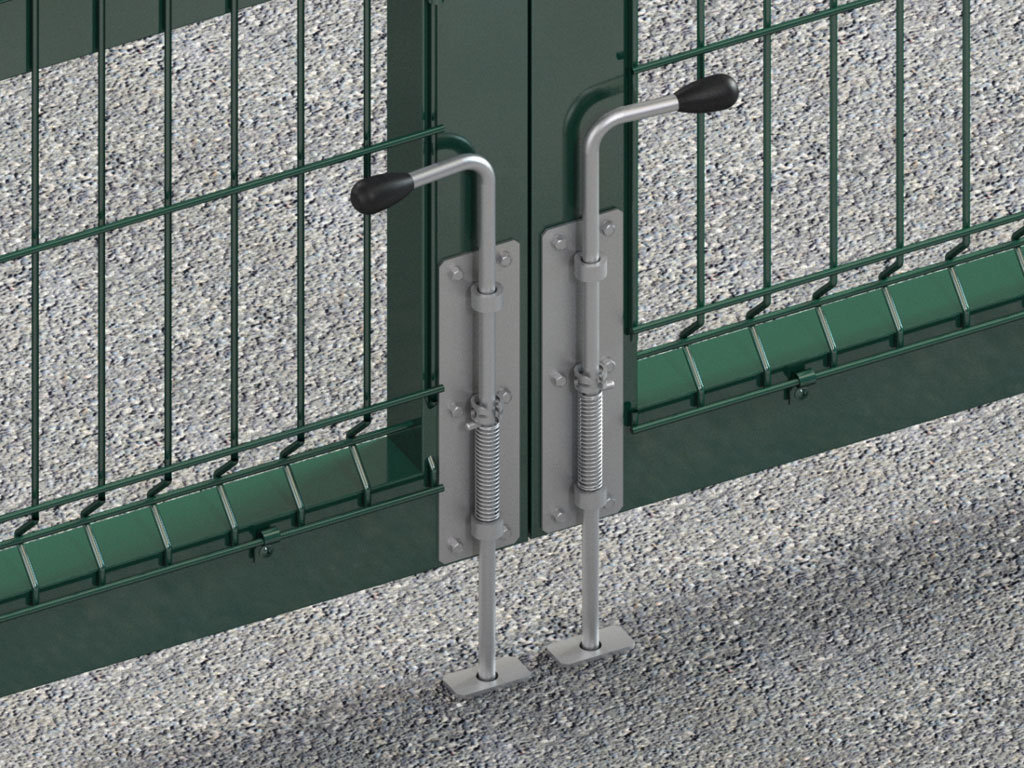

Задвижка в землю.

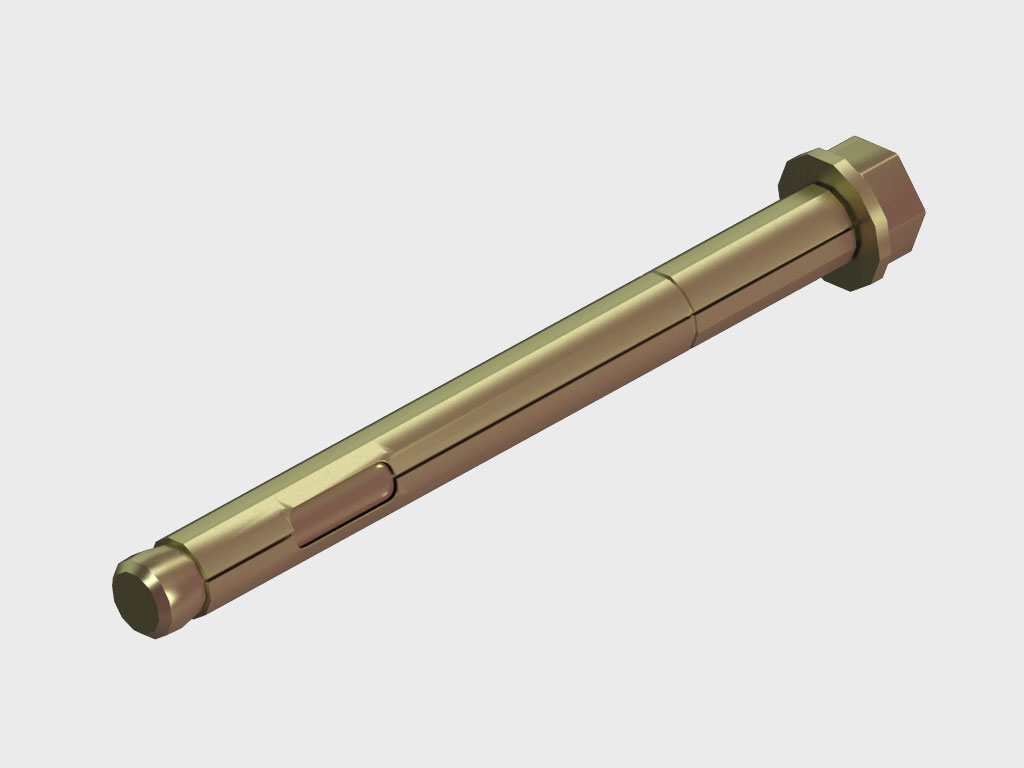

Анкерный болт 12 × 120 мм.

Привод для автоматизации ворот.

Лампа для обозначения открывания ворот.

Фотоэлементы.

Пульты для управления воротами.

Ключ-кнопка.

Монтаж распашных ворот DoorHan

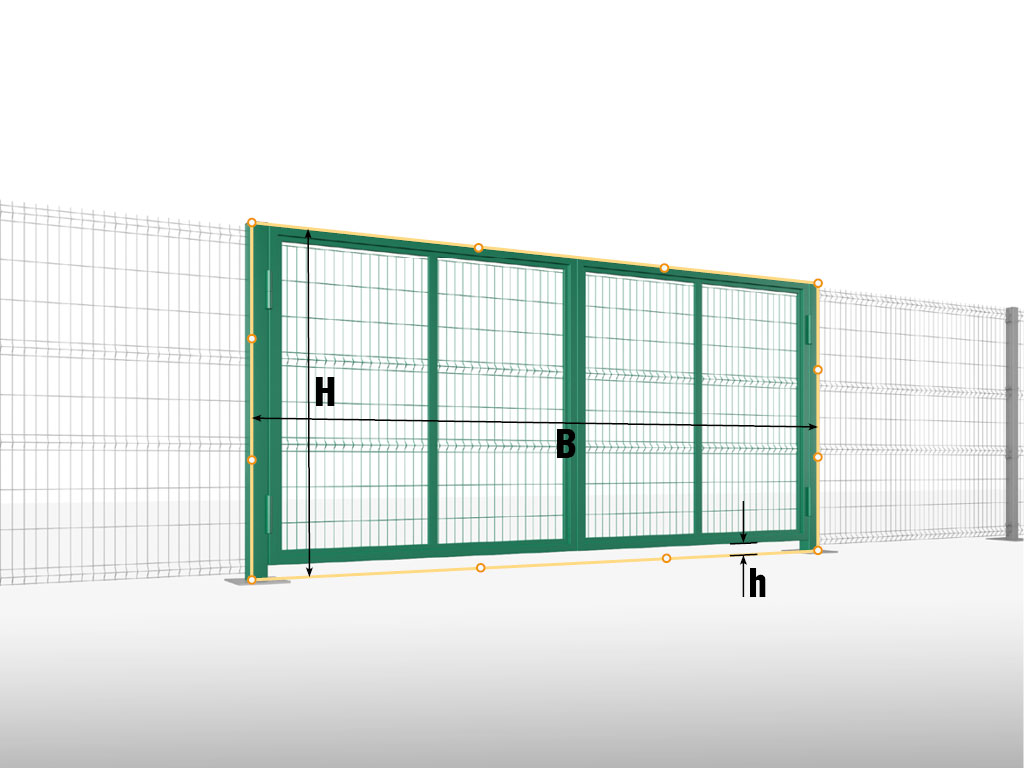

Подготовка строительного объекта

H (мм) — высота конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.

Способы монтажа

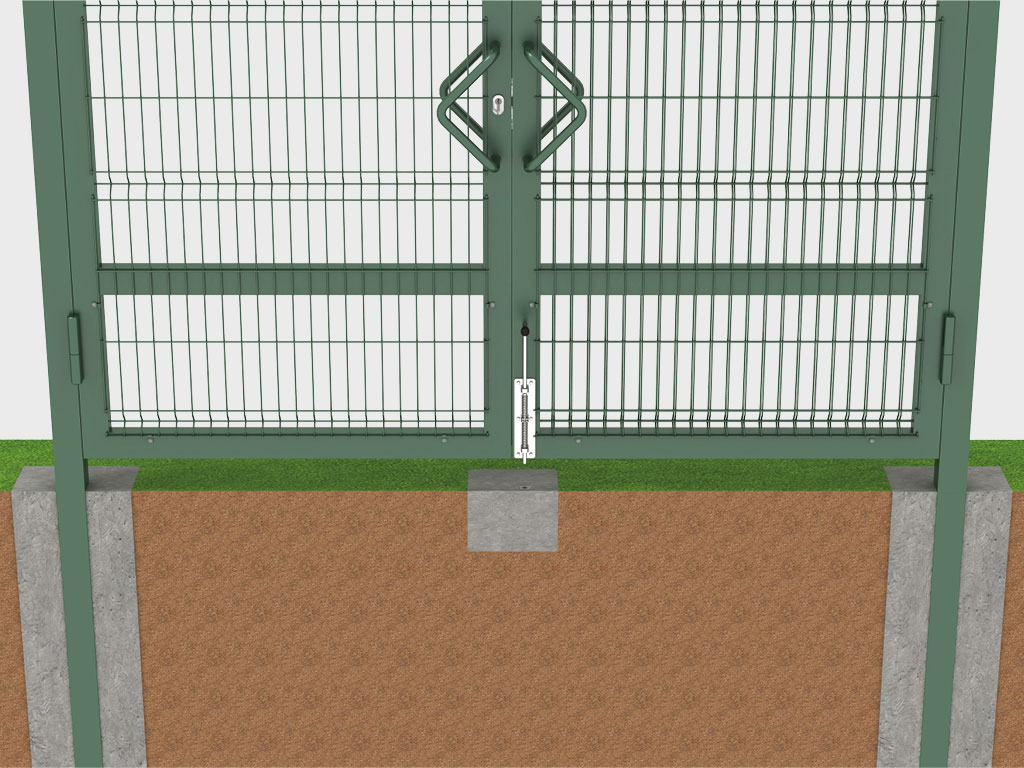

Монтаж с бетонированием столбов (глубина — 1 500 мм).

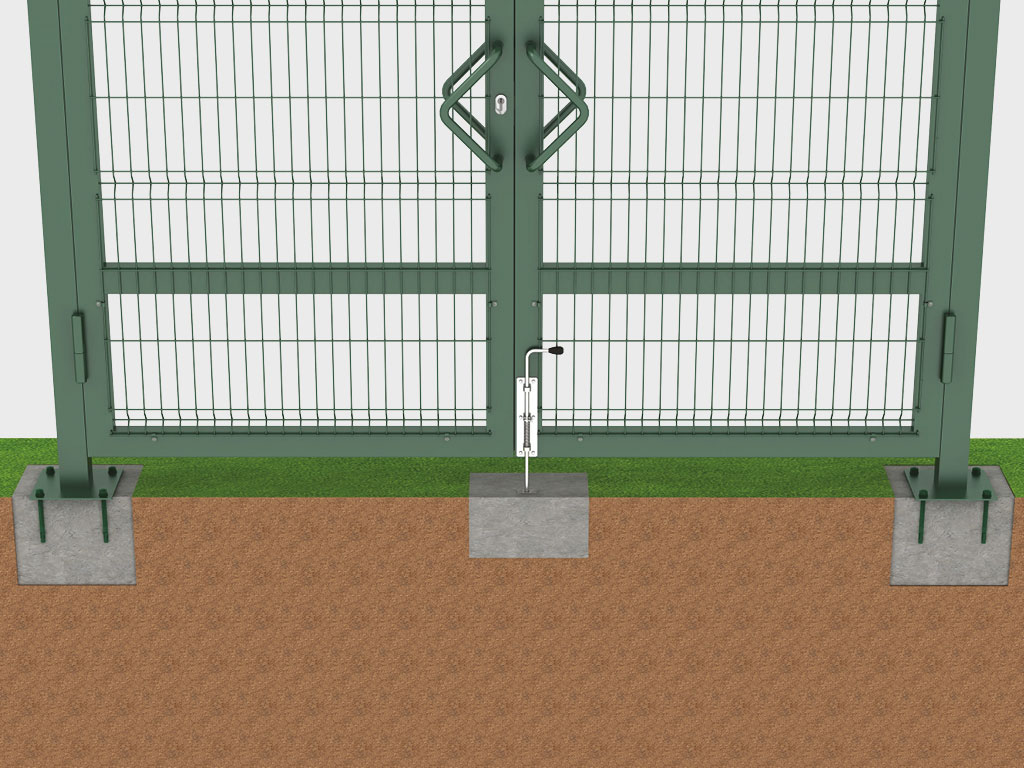

Монтаж на фланцы.

Стандартные конструктивные решения

Распашные ворота со стальной рамой из Т-профиля изготавливаются в самом популярном размере с использованием столбов 100 × 100 мм. Подходят как для загородного дома, так и для объектов индустриального назначения.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000
B, мм Ширина проема	4 000
P, мм Просвет	100
