Заборные секции из сварной сетки серии «ОПТИМА»

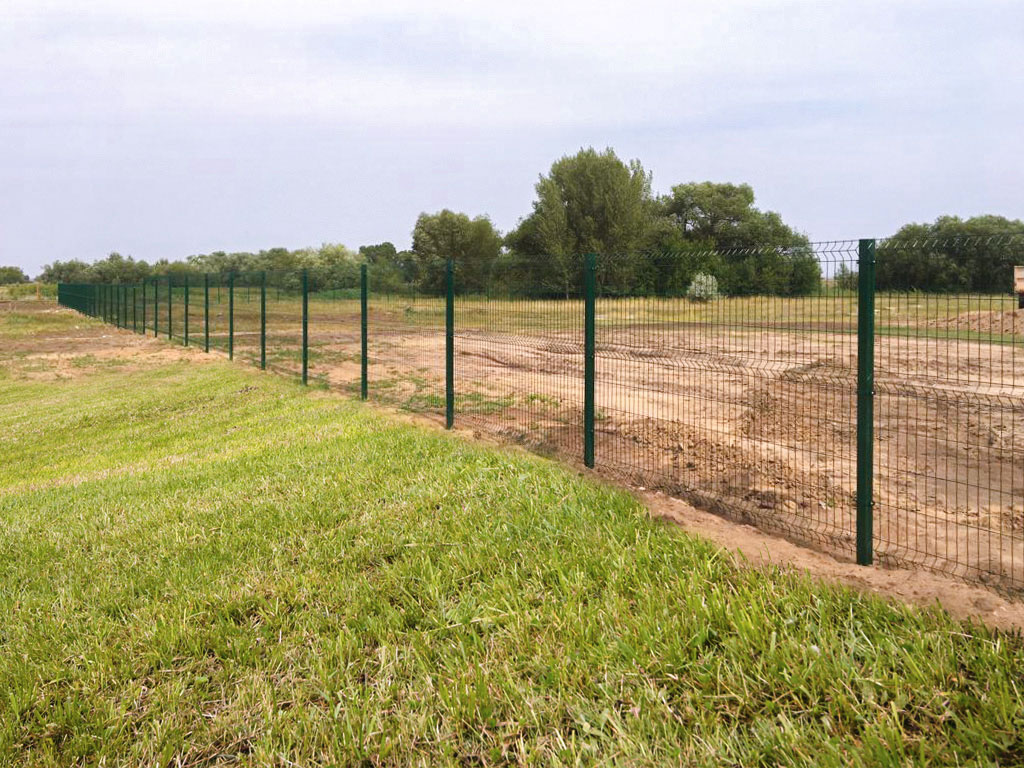

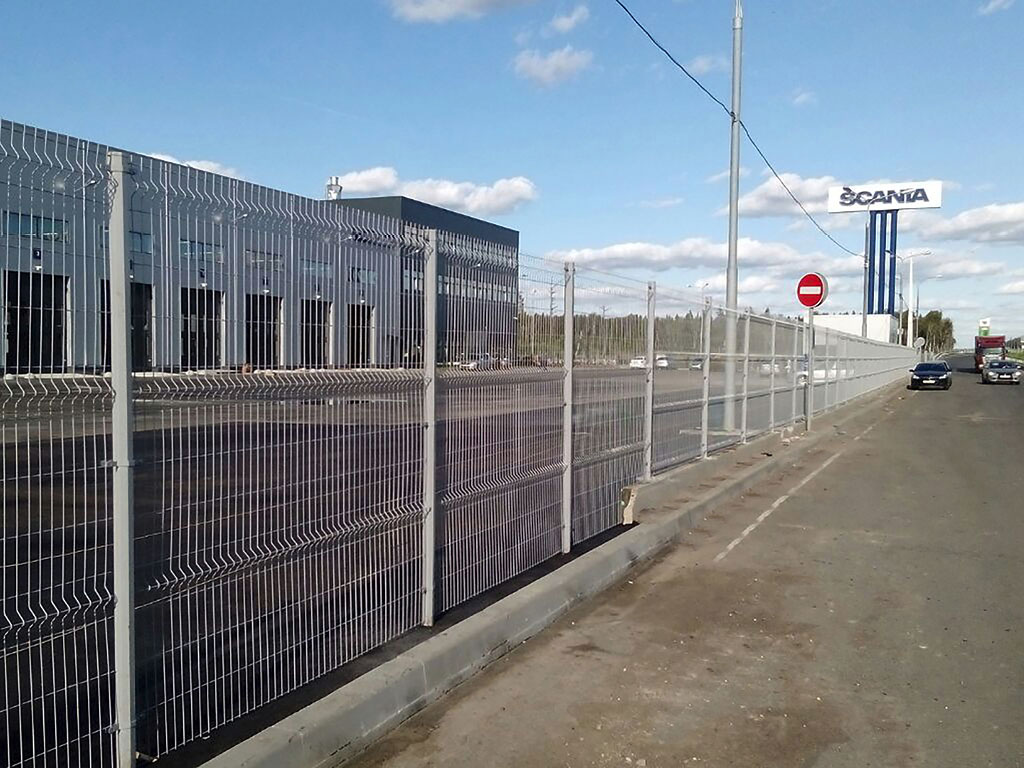

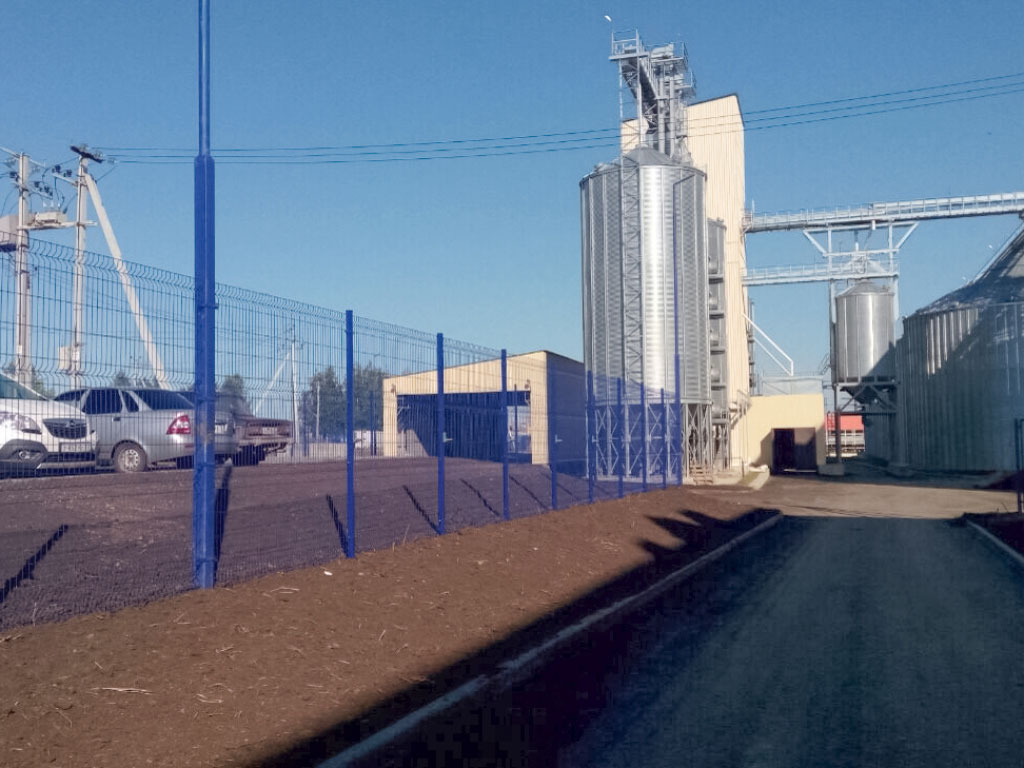

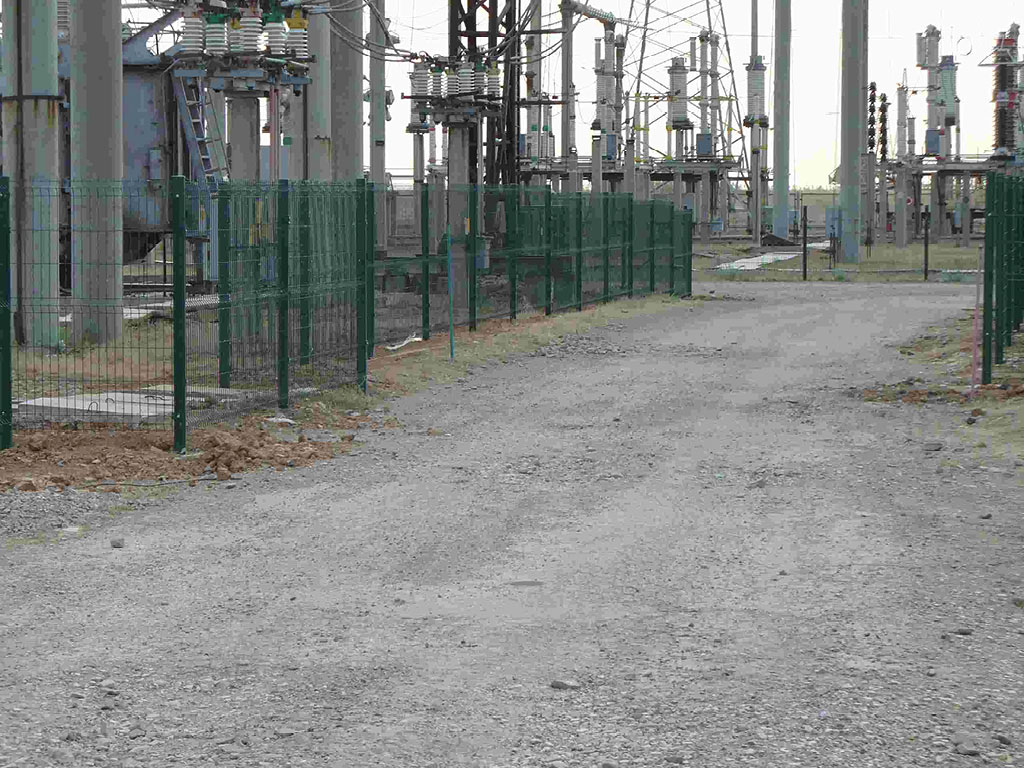

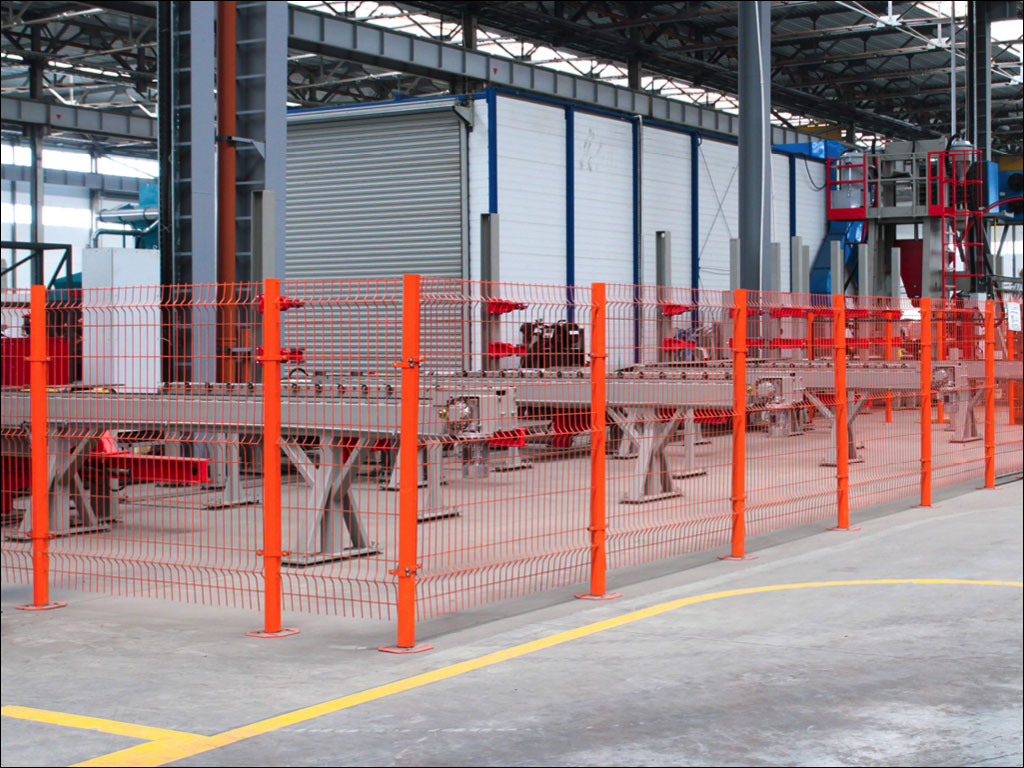

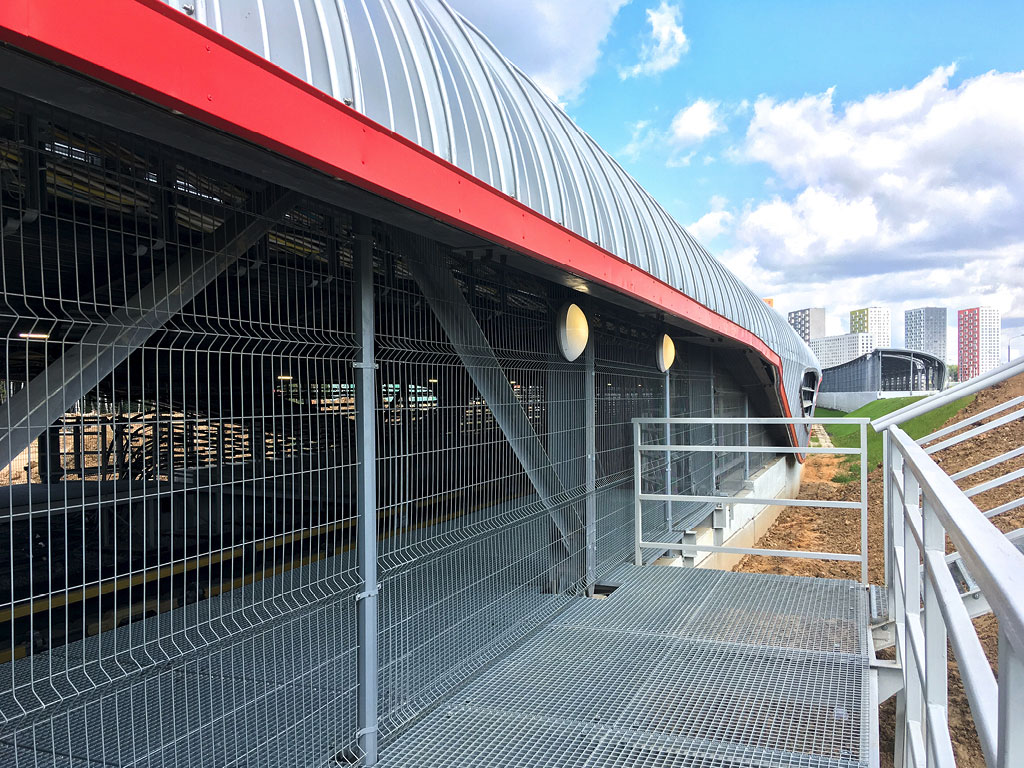

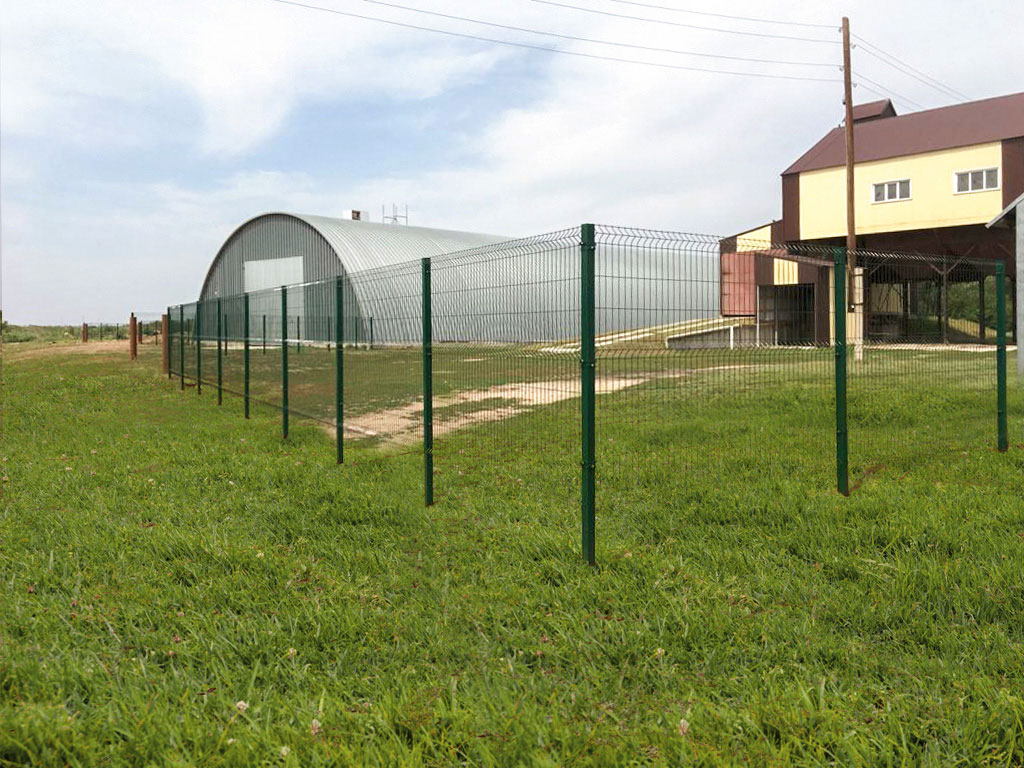

Заборные секции серии «ОПТИМА» представляют собой универсальную конструкцию, сочетающую высокую надежность и эстетичный дизайн. Применяются для ограждения общественных учреждений (школ, больниц, парков, спортивных и игровых площадок), логистических комплексов, территорий промышленных предприятий и коммерческих объектов, автомагистралей, ж/д путей и станций.
Высота секции, мм: 1 530, 1 730, 2 030, 2 430;
Ширина, мм: 2 535;
Межосевое расстояние, м: Зависит от типа опоры и крепления.Внешний вид
Преимущества
Технические решения и особенности

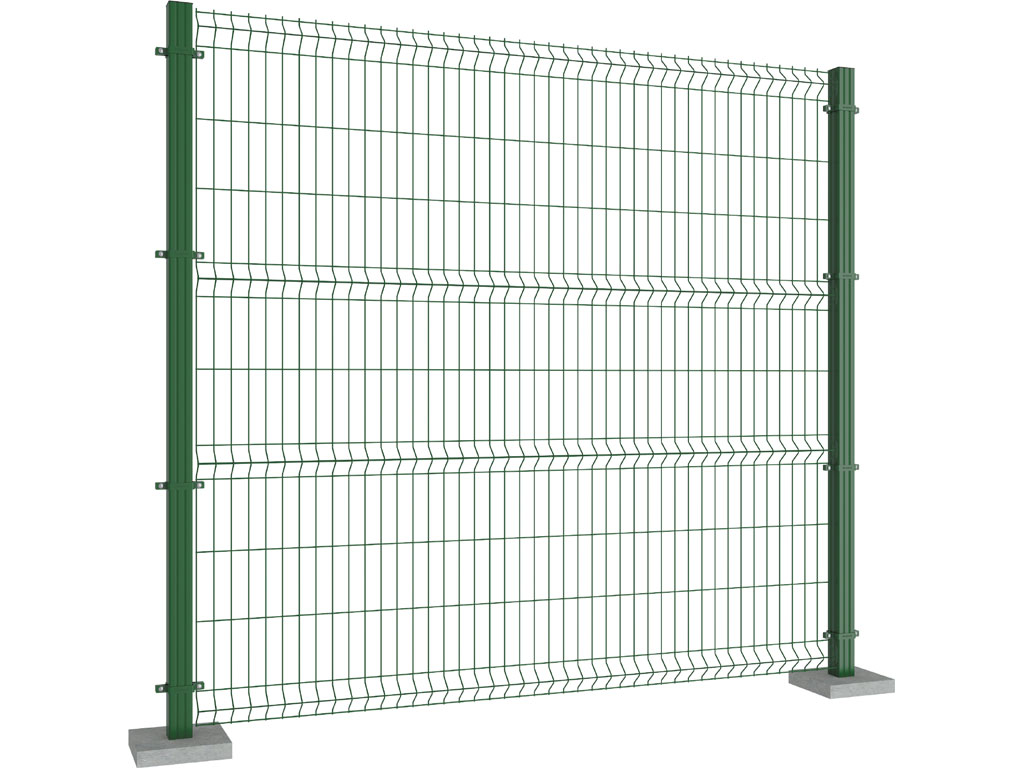

Конструкция заборных секций
1. Секция;
2. Опора;
3. Крепеж;
4. Заглушка;
5. Фланец.Технические характеристики заборных секций DoorHan
Параметр Значение Примечание Ширина ячейки, мм 55 Высота ячейки, мм 200 Диаметр горизонтального прутка, мм 4 или 5 Диаметр вертикального прутка, мм 4 или 5 Поверхностная плотность цинка не менее, г/м² 80 Толщина порошкового покрытия не менее, мкм 60 Вес, кг/м² 2,512 Диаметр прутка — 4 мм Вес, кг/м² 4,008 Диаметр прутка — 5 мм Новинки

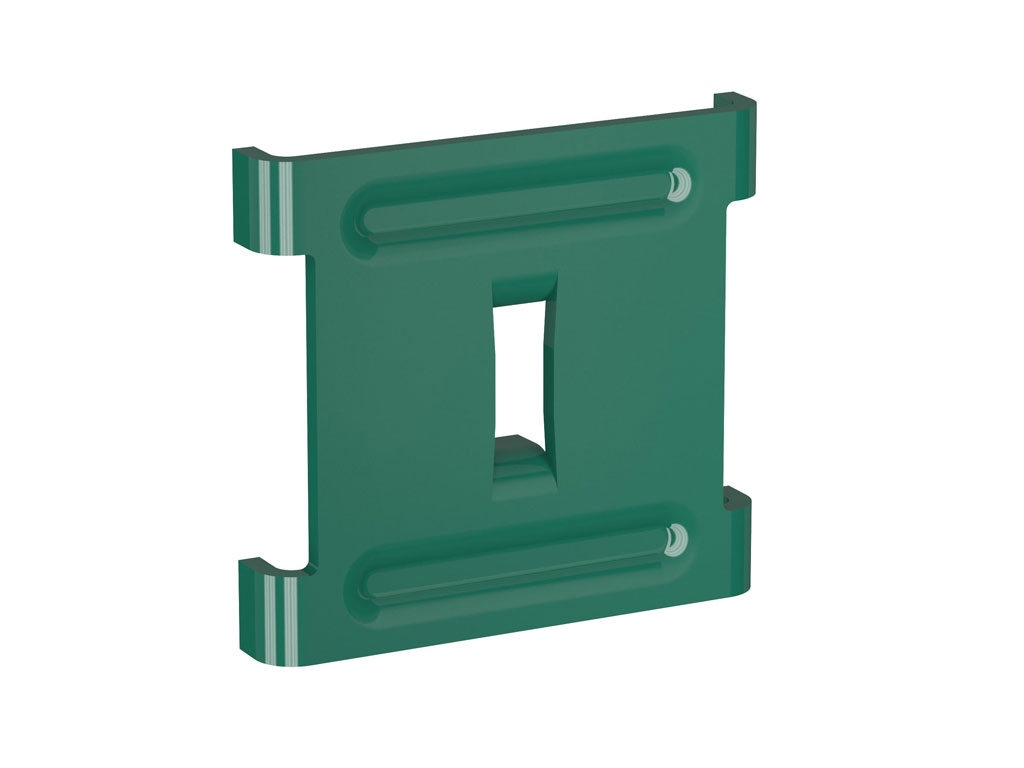

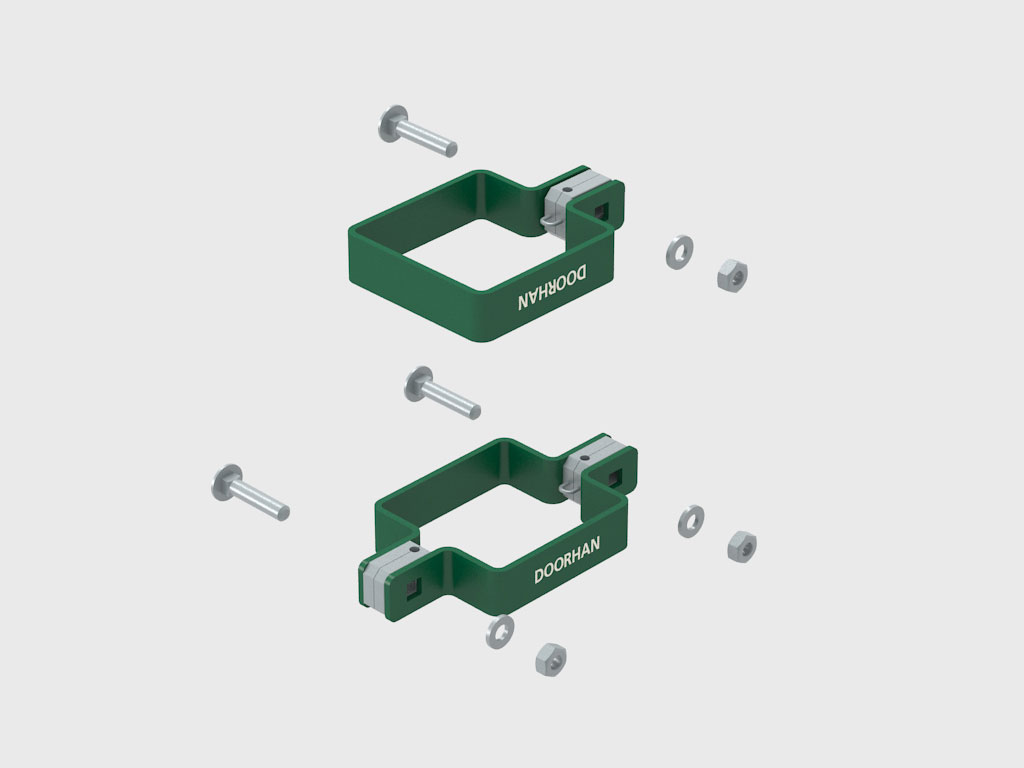

Скоба 60 × 55 × 2,5 DH имеет регулировку по отношению к скобе 43 × 25 × 2,5 мм.

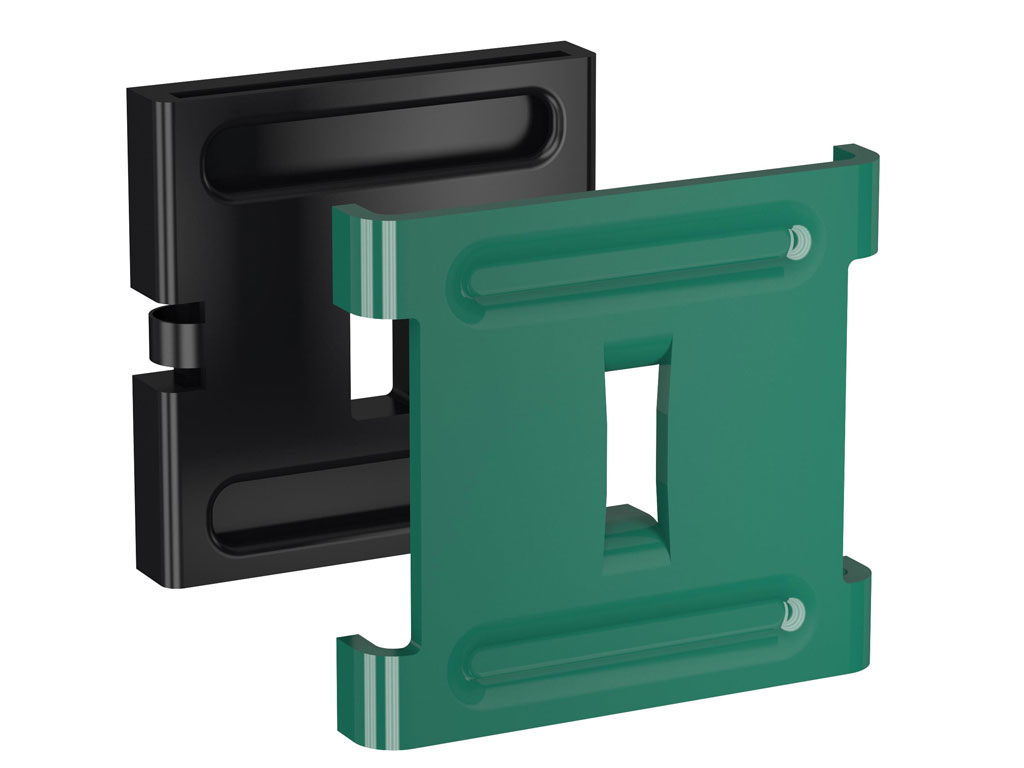

Применение пластикового вкладыша уменьшает вибрации и предотвращает появление посторонних шумов.
Натяжитель устанавливается на ограждения через каждые 10–15 м для натяжения проволоки или струны с последующей укладкой спирального барьера безопасности.
Условия эксплуатации заборных секций DoorHan
1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и дoлговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.Документация
Чертежи
Секции;
Стандартная комплектация;
Крепеж;
Комплекты для крепления наклонных панелей и СББ;
Способы монтажа систем ограждений;
Нижнее дополнительное ограждение;
Поддон систем ограждений для секций 2535х2030 мм;
Поддон систем ограждений для опор.
Паспорта и сертификаты
Сертификат соответствия;
Паспорт системы ограждений.
Инструкции
Инструкция пo монтажу.
-
-
Стандартные цвета
RAL 6005
RAL 7004
RAL 8017
RAL 3005
RAL 5005
RAL 7016
RAL 7024Складские стандартные цвета
RAL 6005 (зеленый, для всех высот) RAL 7004 (серый, для высоты 2 030 мм) RAL 8017 (коричневый, для высоты 2 030 мм)Нестандартные цвета
Нестандартный цвет по карте RAL (наценка) -
Комплектация заборных секций DoorHan
Базовая комплектация

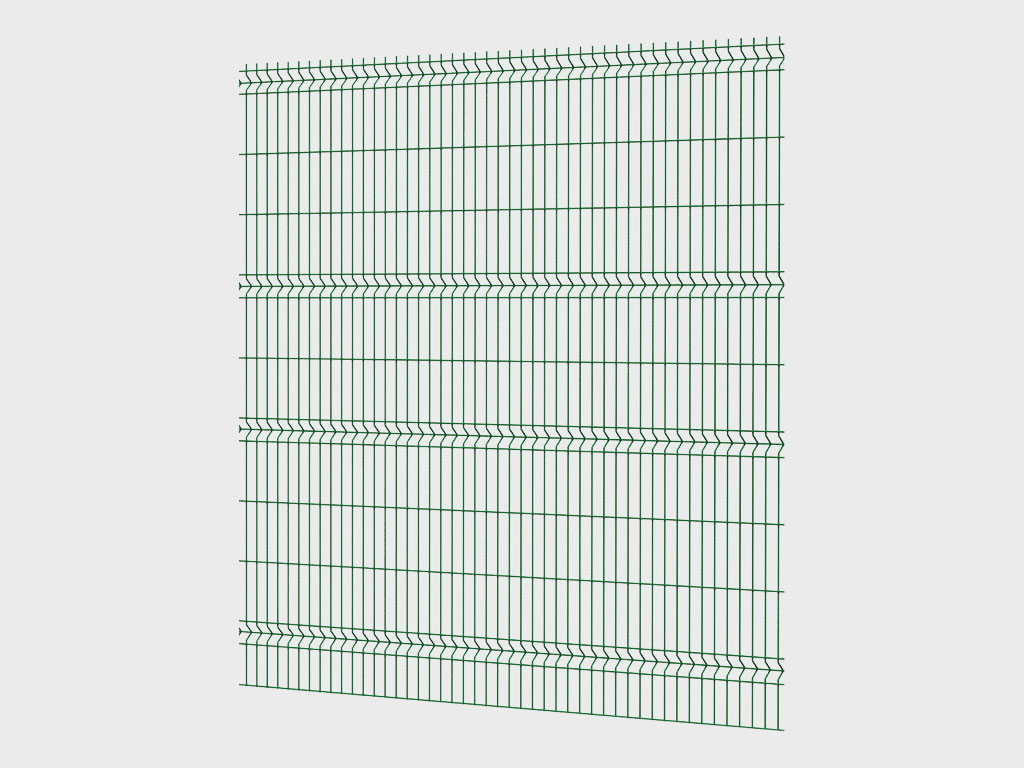

Секции ограждений изготавливаются из металлических прутков методом точечной сварки с последующей обработкой, оцинковкой и покраской. Для увеличения прочности, панели формуются, при этом создаются элементы пространственной жесткости. Полученные конструкции имеют высокую прочность при небольшом весе. По желанию заказчика системы ограждений могут быть окрашены в любой цвет.

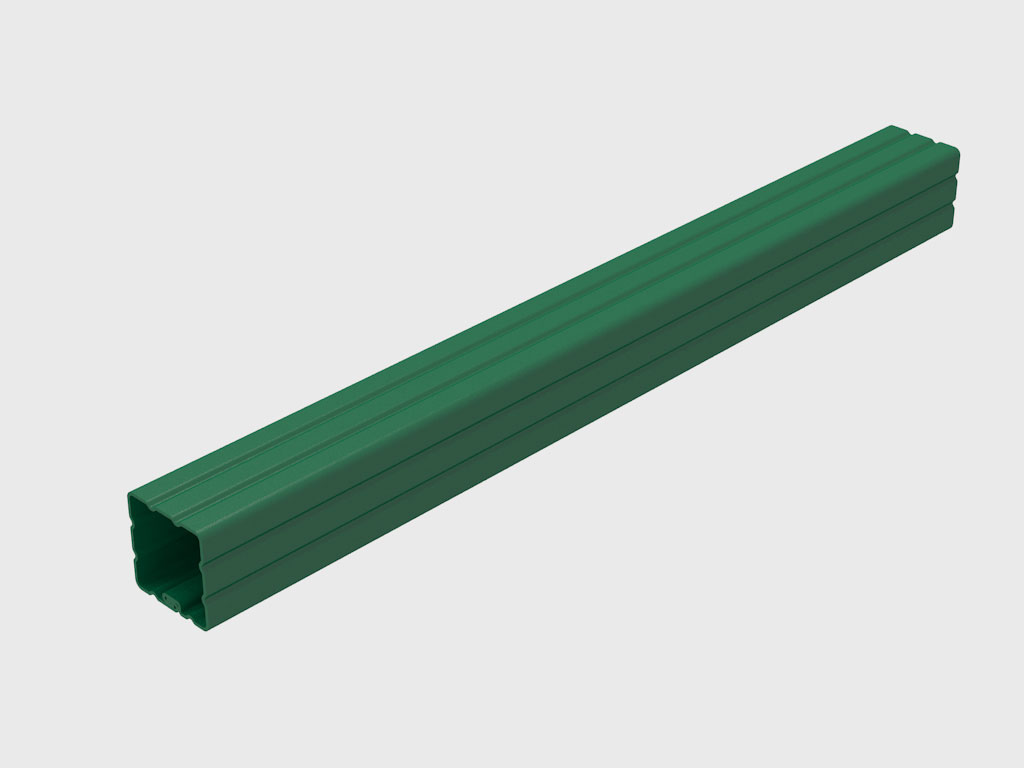

Опоры изготавливаются из оцинкованного стального листа на прокатной линии методом холодной формовки и дальнейшей вальцовки в момент формирования замкнутого профиля. Окрашиваются в камере порошковой покраски с предварительным фосфатированием.
Система крепления. Специальная конструкция позволяет упростить монтаж систем ограждений и повысить их взломоустойчивость. Все элементы изготавливаются методом штамповки из горячекатаного листа с последующим цинкованием и порошковой покраской.

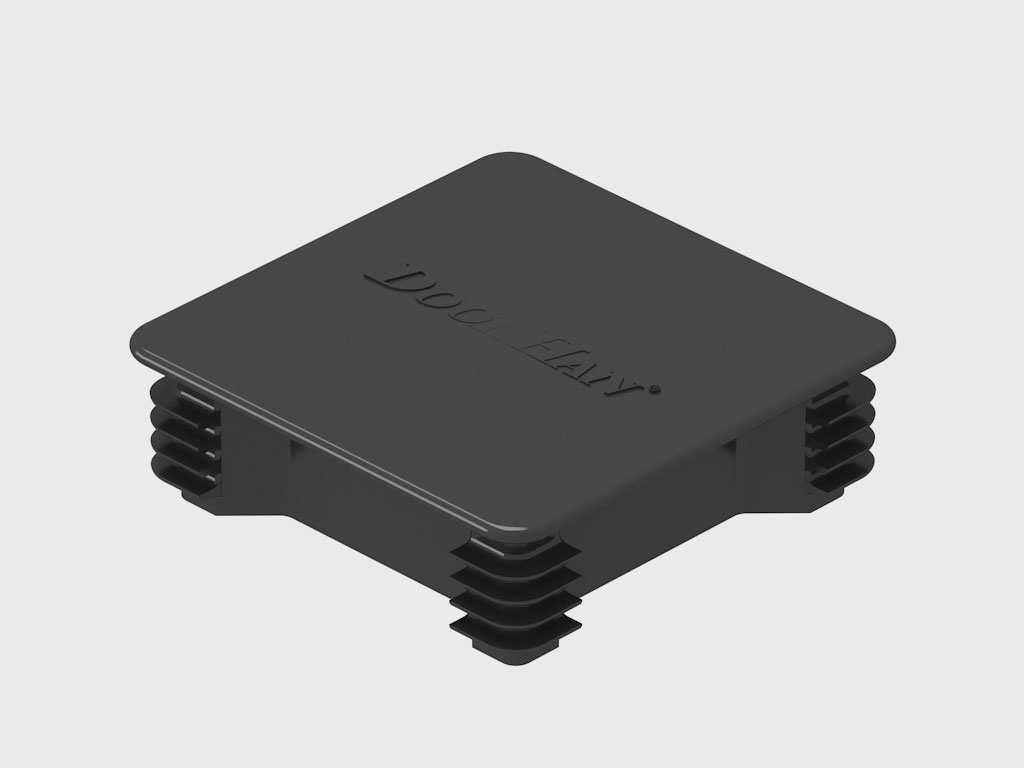

Декоративные элементы представляют собой пластиковую заглушку верхнего торца столба, предотвращающую попадание внутрь конструкции атмосферных осадков. Декоративные элементы изготавливаются из износоустойчивого и высокопрочного полиуретана.Дополнительная комплектация

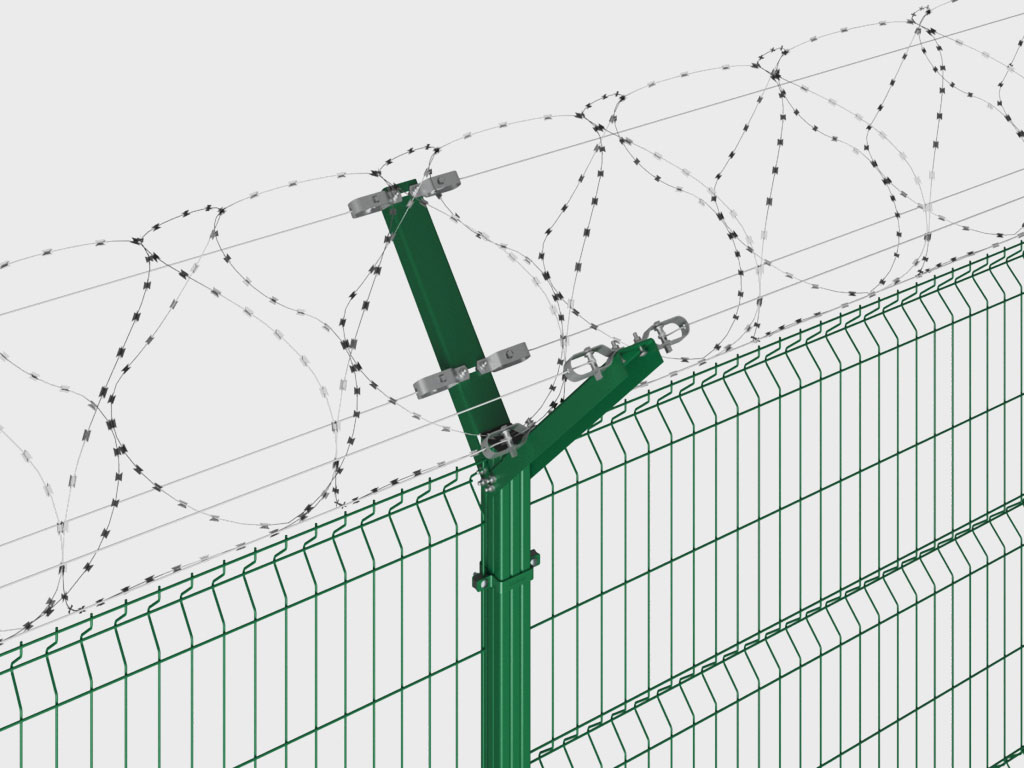

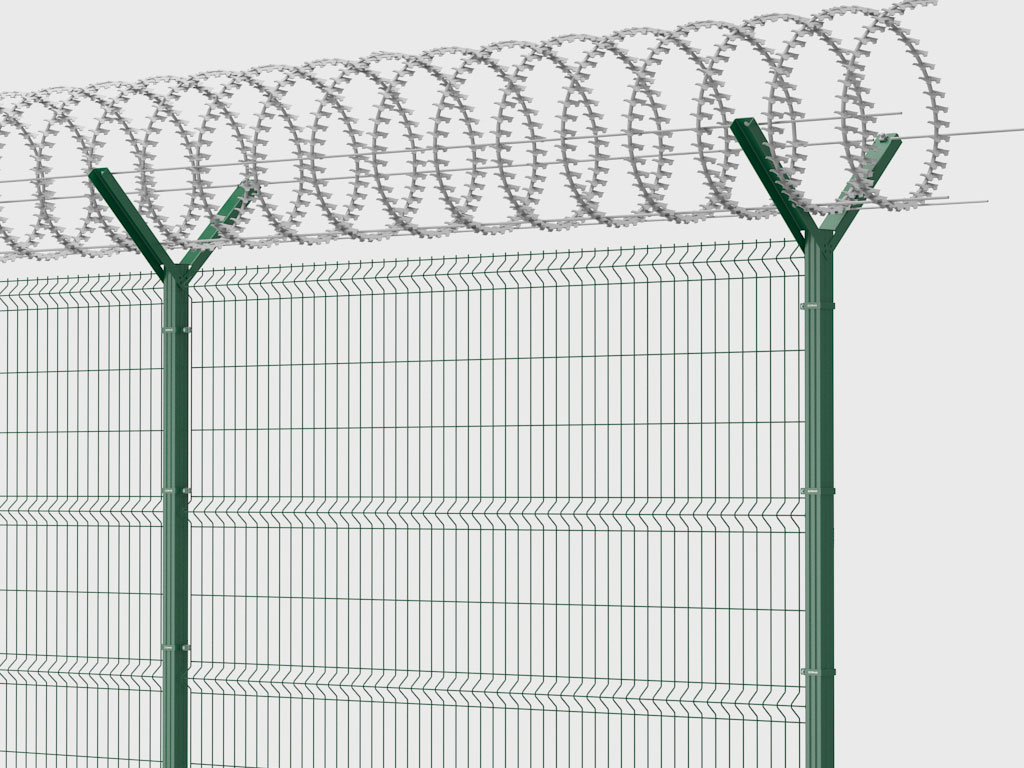

Спиральные барьеры безопасности — один из наиболее эффективных элементов защиты территории. Спиральные барьеры широко применяются на объектах, охране которых уделяется повышенное внимание.

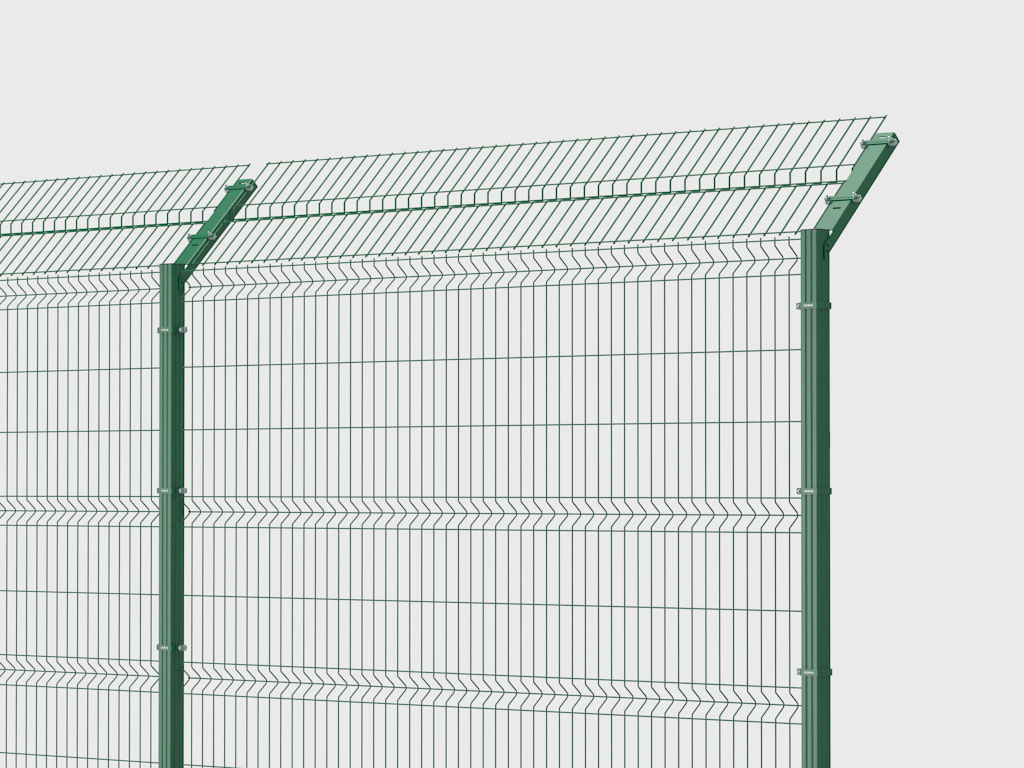

Установка наклонной секции применяется при ограждении режимных объектов и зон высокого риска. Наклонные секции обеспечивают дополнительную защиту от несанкционированного проникновения на охраняемую территорию.

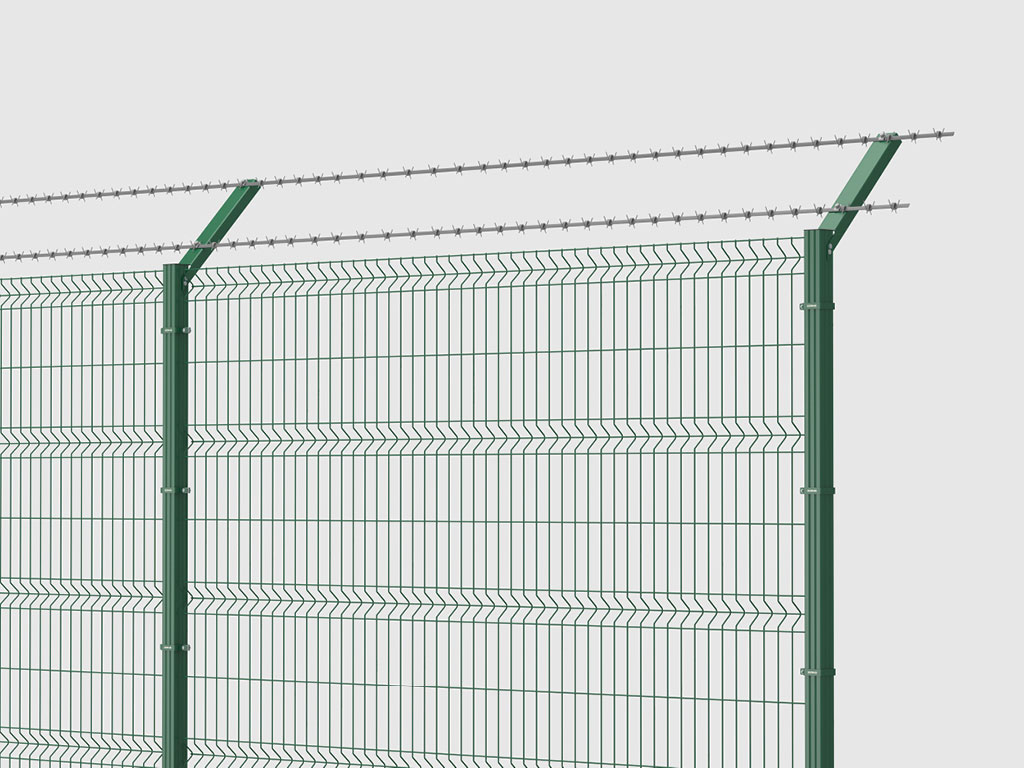

Колючая проволока является дополнительным элементом защиты территории и успешно используется для охраны строительных объектов, в промышленном и частном секторах. -
Монтаж заборных секций DoorHan
Подготовка строительного объекта

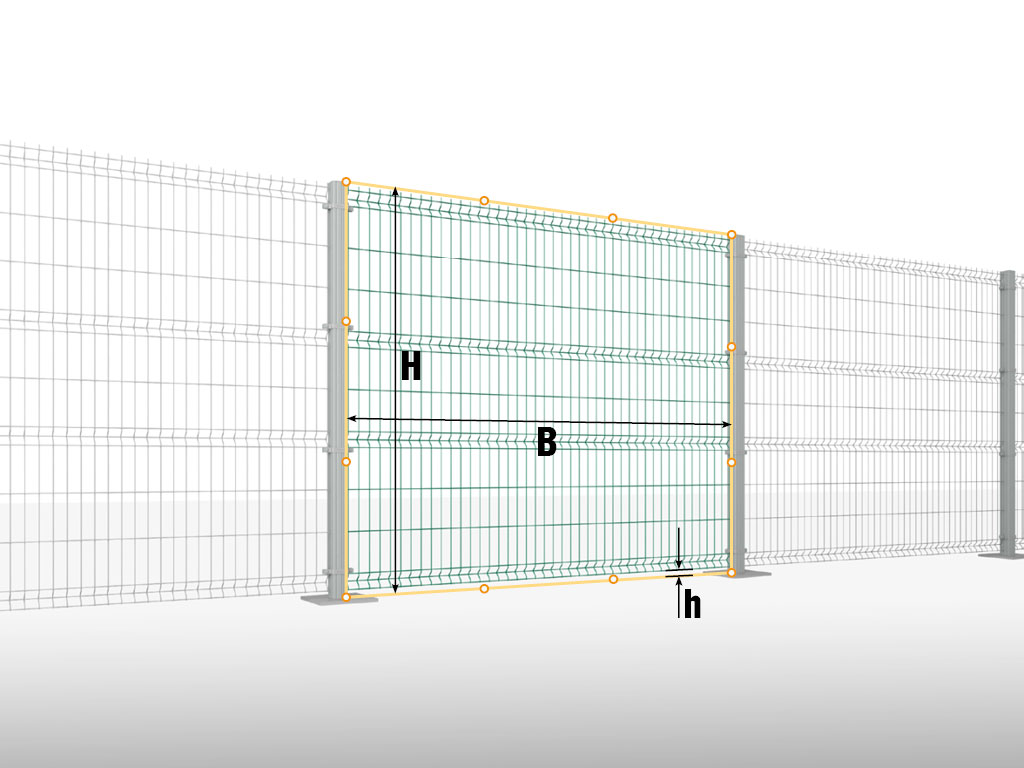

H (мм) — высoта конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.Способы монтажа

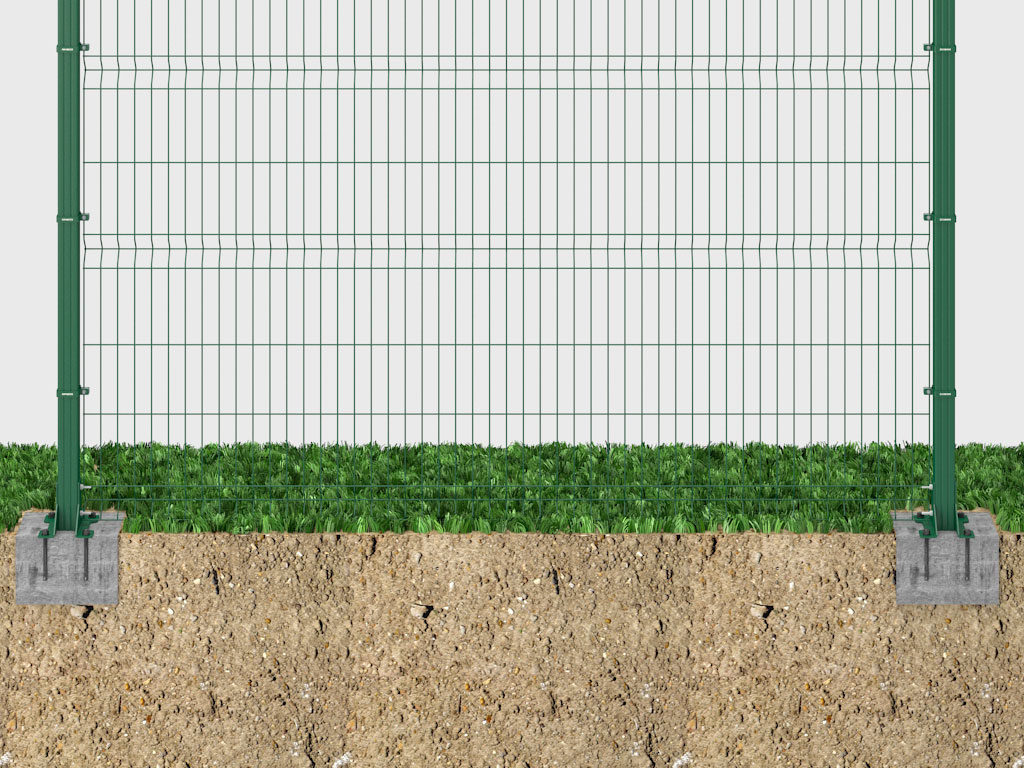

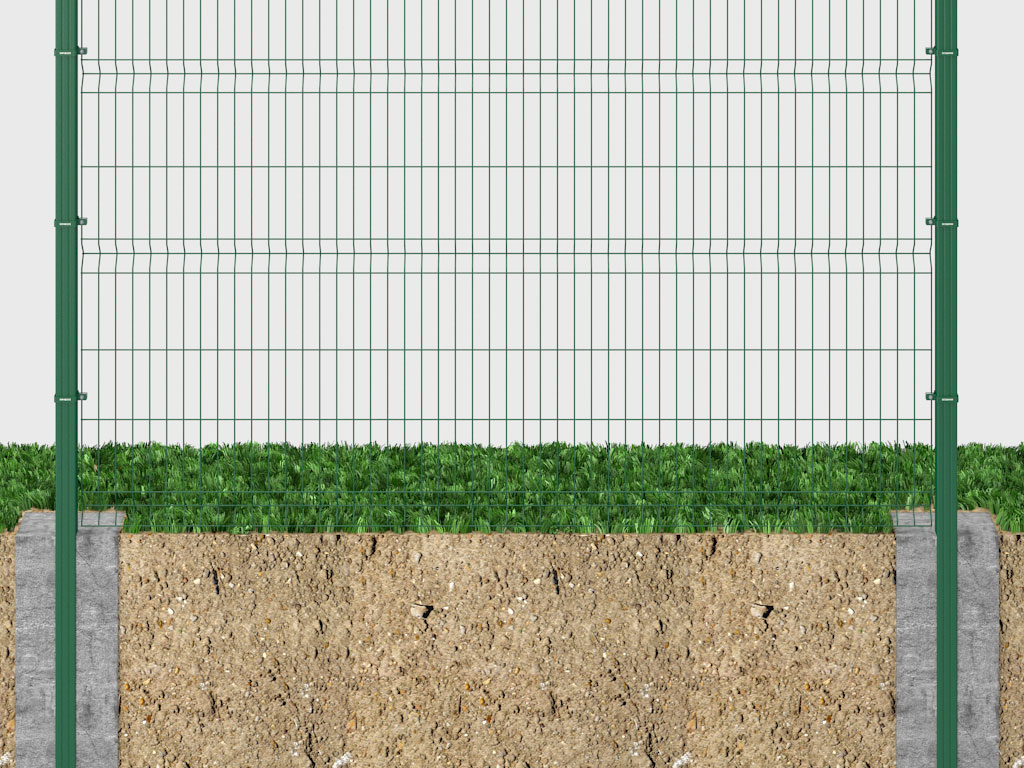

Бетонирование опор. Самый простой и экономичный способ установки, при котором опора бетонируется в грунт.
Монтаж на готовое основание без регулировки. Экономичный монтаж на фланцы, без использования опорной пластины.
Стандартные конструктивные решения
Стандартные складские позиции секций
Усл. обозначение, наименование параметра Расчетная формула B, мм Ширина секции 2 535 H1, мм Высота секции 1 530, 1 730, 2 030, 2 430 Цвет (RAL) 6005 — все высоты, 7004, 8017 — для высоты 2 030 Стандартные складские позиции опор
Усл. обозначение, наименование параметра Расчетная формула BxH, мм Сечение опоры 60 х 60 L, мм Длина опоры 2 050, 2 550, 3 050, 3 500 S, мм Толщина стенки опоры 1,4 Цвет (RAL) 6005 — все длины, 7004, 8017 — для длины 2 050 и 2 550
