Скоростные спиральные ворота серии HSSD

Скоростные спиральные ворота

Скоростные спиральные ворота сочетают в себе лучшие качества рулонных ПВХ-ворот и секционных ворот. Они отличаются высокими теплоизоляционными свойствами, простотой монтажа и продуманной многоэтапной системой безопасности. Благодаря высокой скорости работы могут использоваться там, где необходима минимизация времени ожидания: на автомобильных парковках, производственных и складских объектах.

Внешний вид

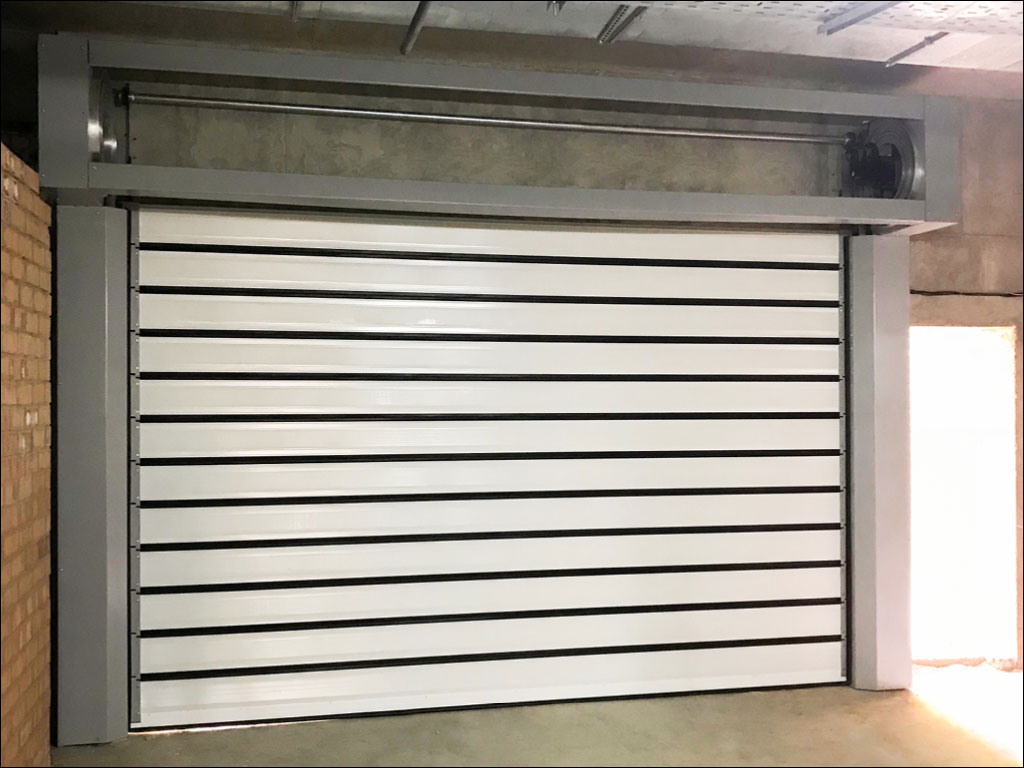

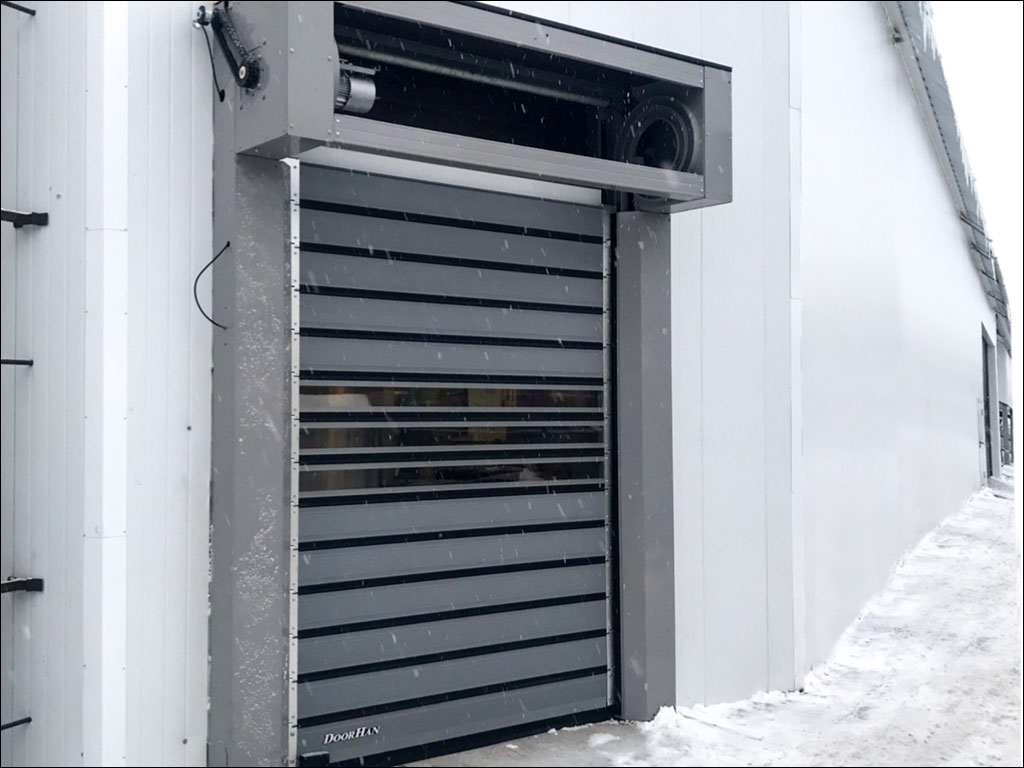

Скоростные спиральные ворота, установленные в подземном гараже

Таблица размеров

Параметр	Показатель
Высота проема, мм	1 600–4 500
Ширина проема, мм	1 800–5 000
Пристенки, мм	От 350/550 (сторона без привода/сторона с приводом)
Притолока, мм	900

Преимущества

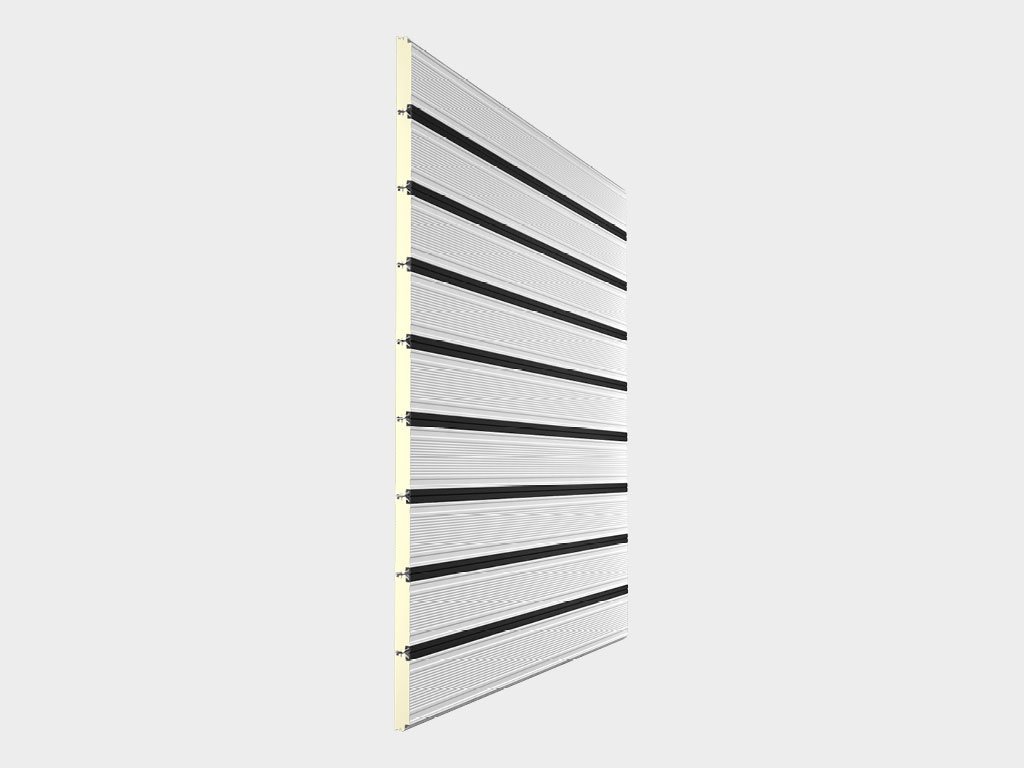

Легкая и прочная панель
Легкая, но прочная панель не оказывает высоких нагрузок на конструкцию ворот.
Коррозионная стойкость
Оцинкованный и окрашенный каркас имеет высокие антикоррозионные свойства.
Ветроустойчивость
Способны выдерживать сильную ветровую нагрузку.
Высокая интенсивность работы
Высокие показатели интенсивности работы позволяют устанавливать ворота на объектах с большой пропускной способностью.

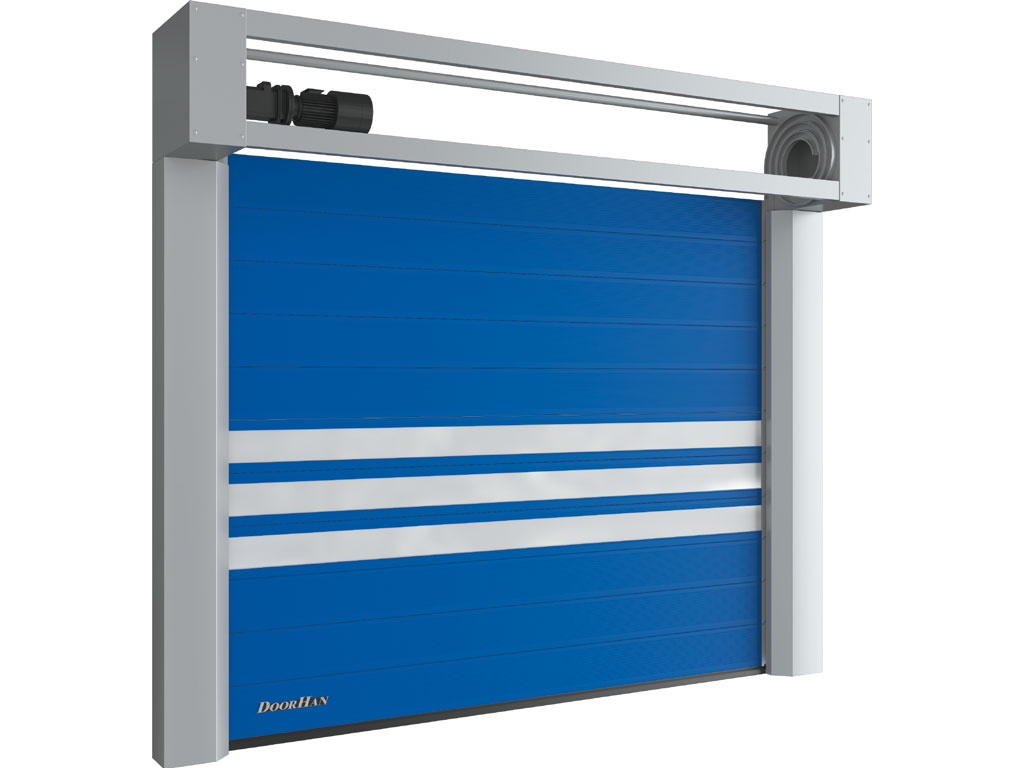

Конструкция

1. Полотно ворот;
2. Стойка левая;
3. Стойка правая;
4. Двигатель;
5. Блок управления.

Технические характеристики

Параметр	Значение	Примечание
Скорость открывания, м/с	До 2,5 *	* В зависимости от типа полотна и размера ворот
Скорость закрывания, м/с	0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS3	До 25 м²
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS2	Свыше 25 м²
Диапазон рабочих температур, °С	-25…+45
Уровень теплоизоляции, Вт / м² *°С	0,76
Ресурс, циклов	До 1 500 000 *	* В зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно

Новинки

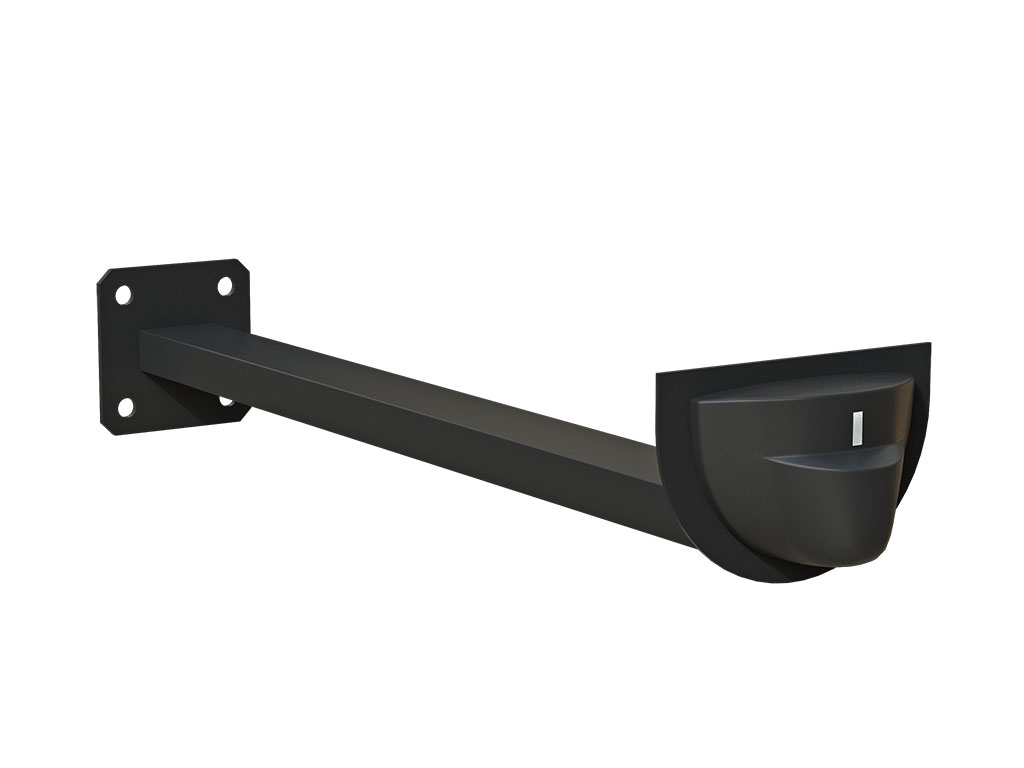

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Условия эксплуатации

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности спиральных ворот, произведенных концерном DoorHan, на срок 2 года с момента приобретения.

Документация

Дизайн панелей

Волна

Цвета каркаса

RAL 9003 (белый)

RAL 9005 (черный)

RAL 9006 (серебристый)

Нестандартный цвет по карте RAL

Цвета полотна

RAL 9006 (серый)

RAL 9003 (белый)

Нестандартный цвет по карте RAL
Комплектация

Базовая комплектация

Полотно из сэндвич-панелей толщиной 40 мм.

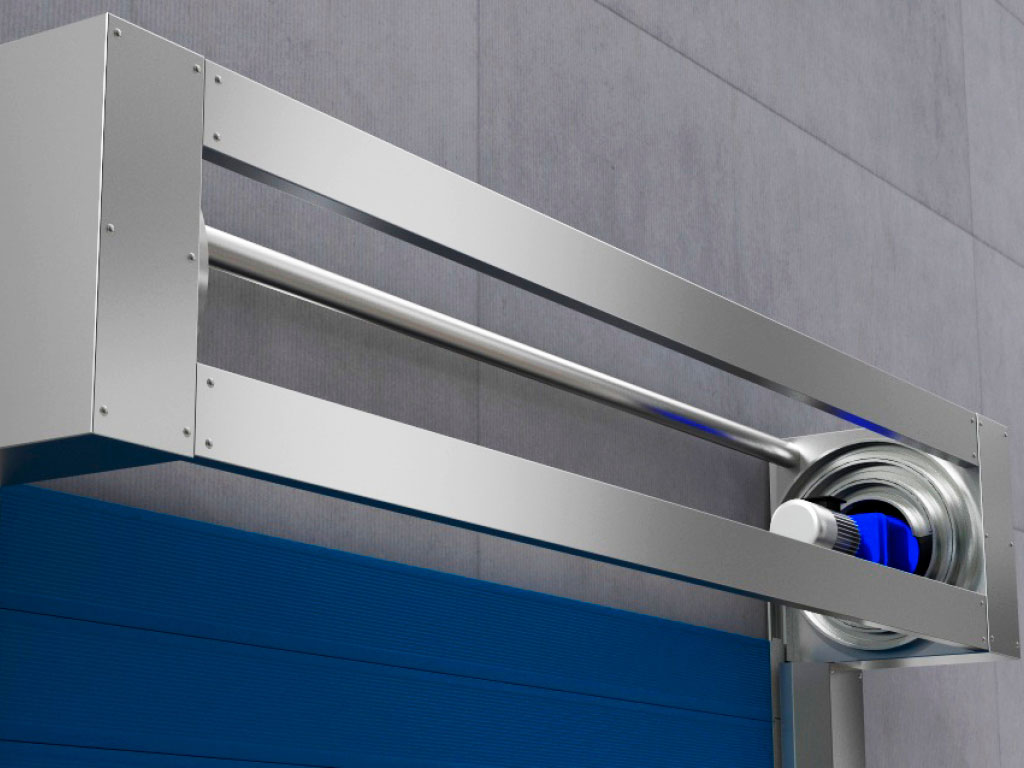

Каркас ворот из оцинкованной стали.

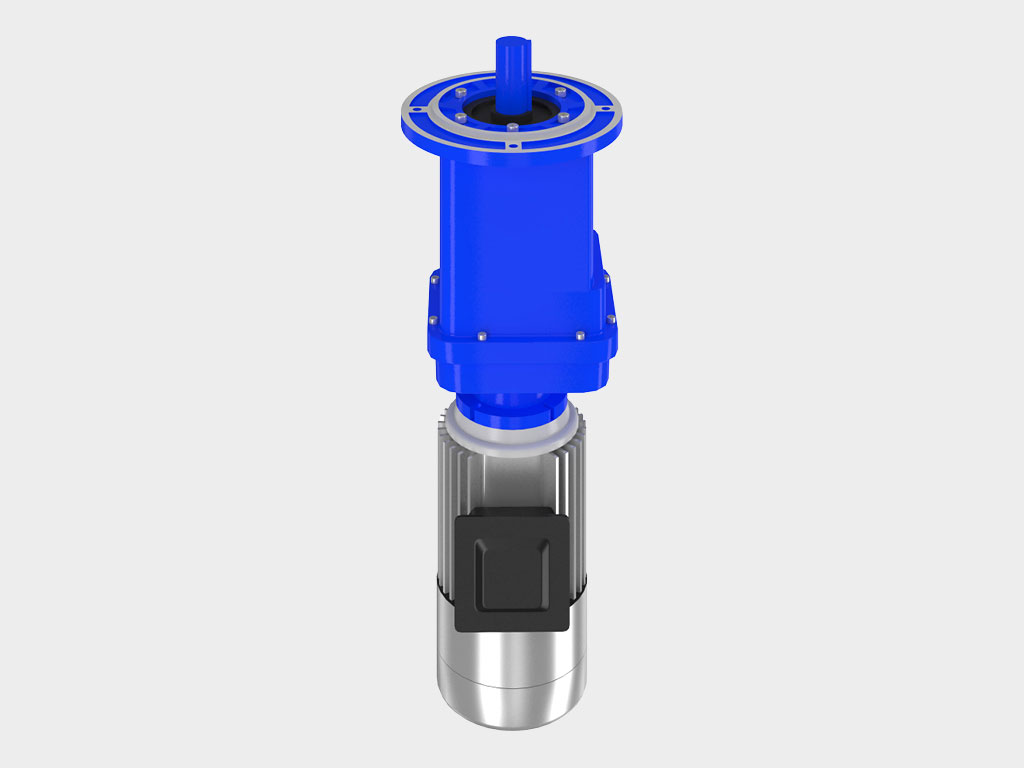

Двигатель.

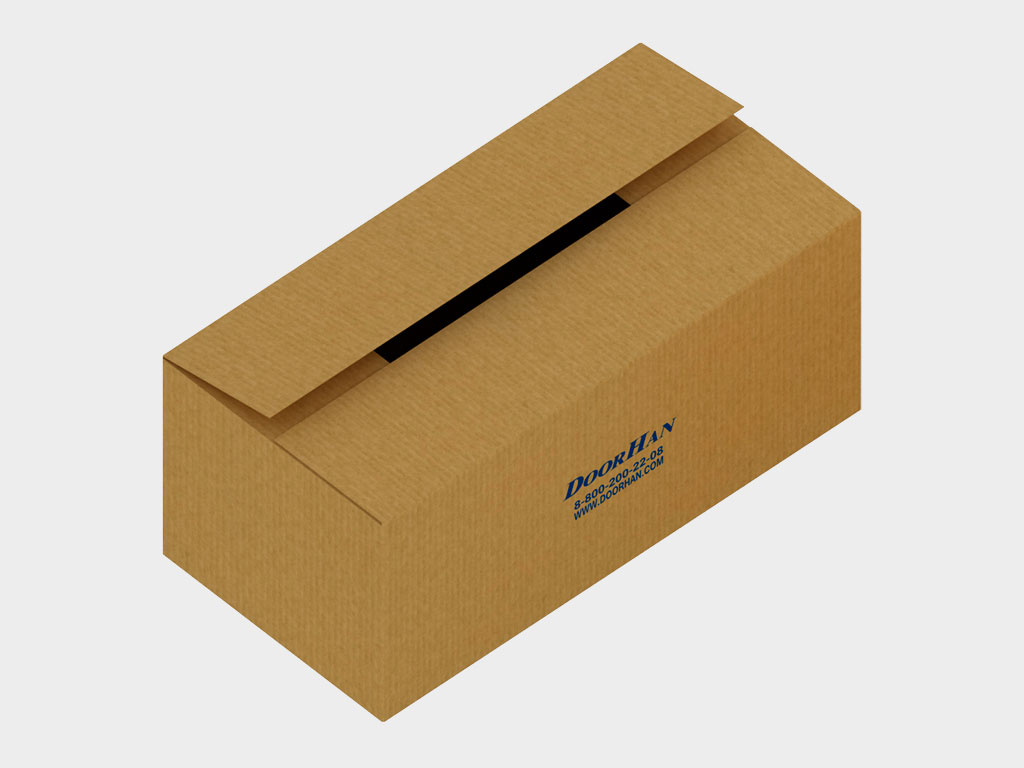

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Выносные фотоэлементы на столбиках и сигнальные лампы.

Дополнительная комплектация

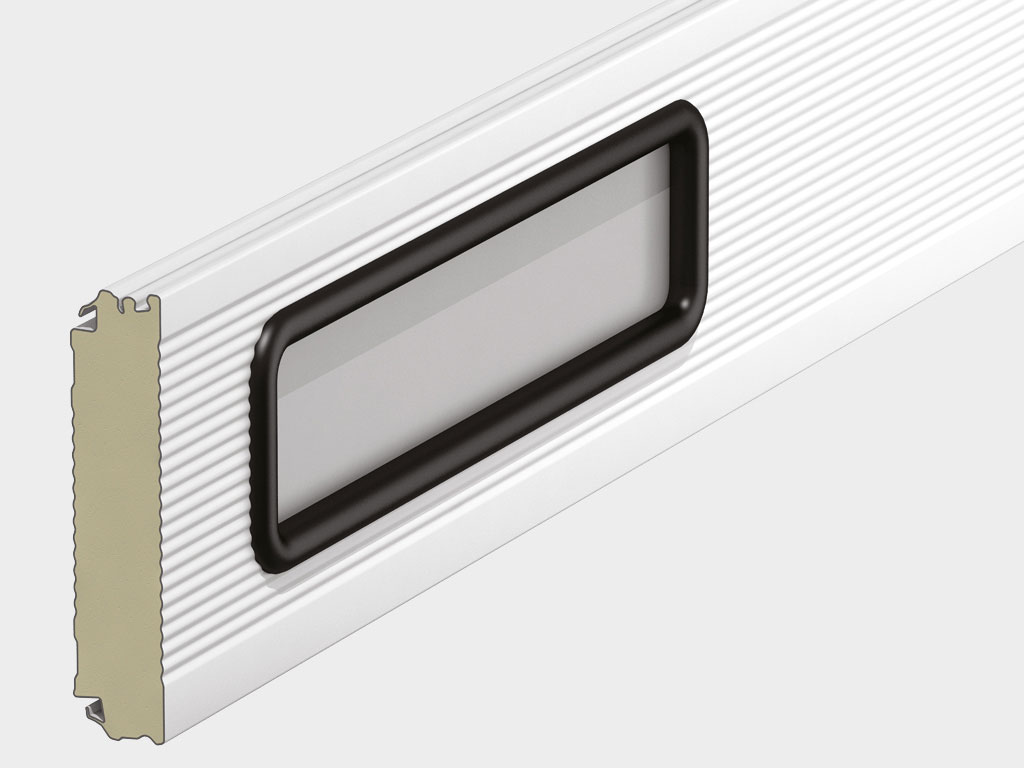

Прозрачное окно.

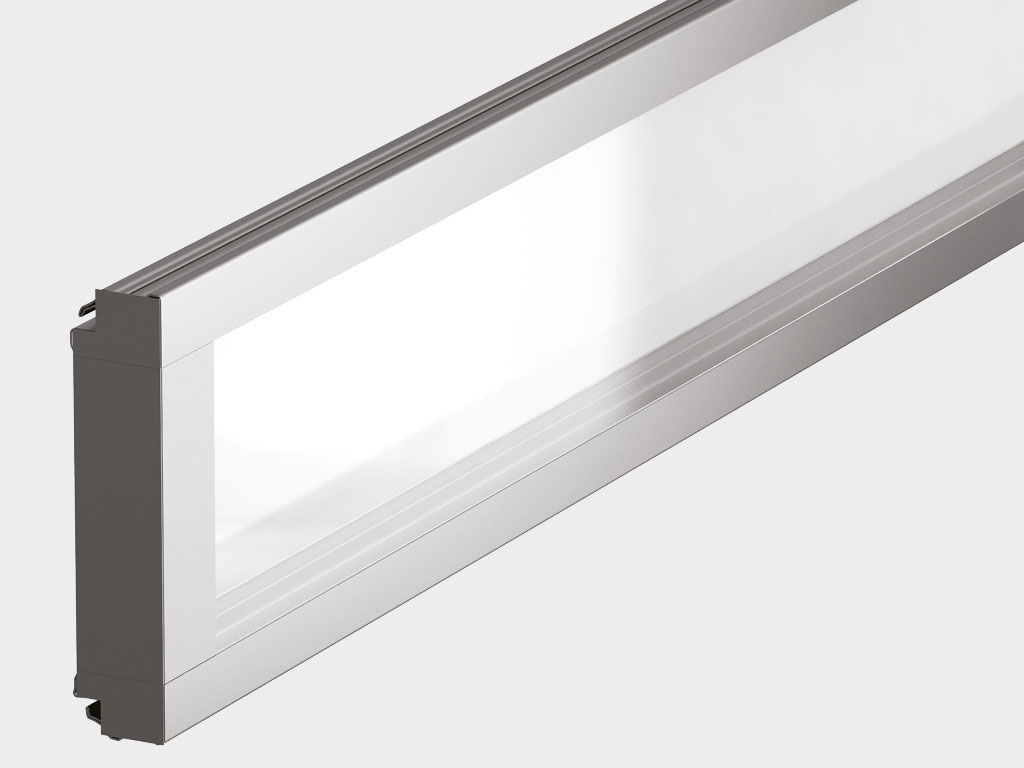

Прозрачная панель.

Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.

Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
Монтаж

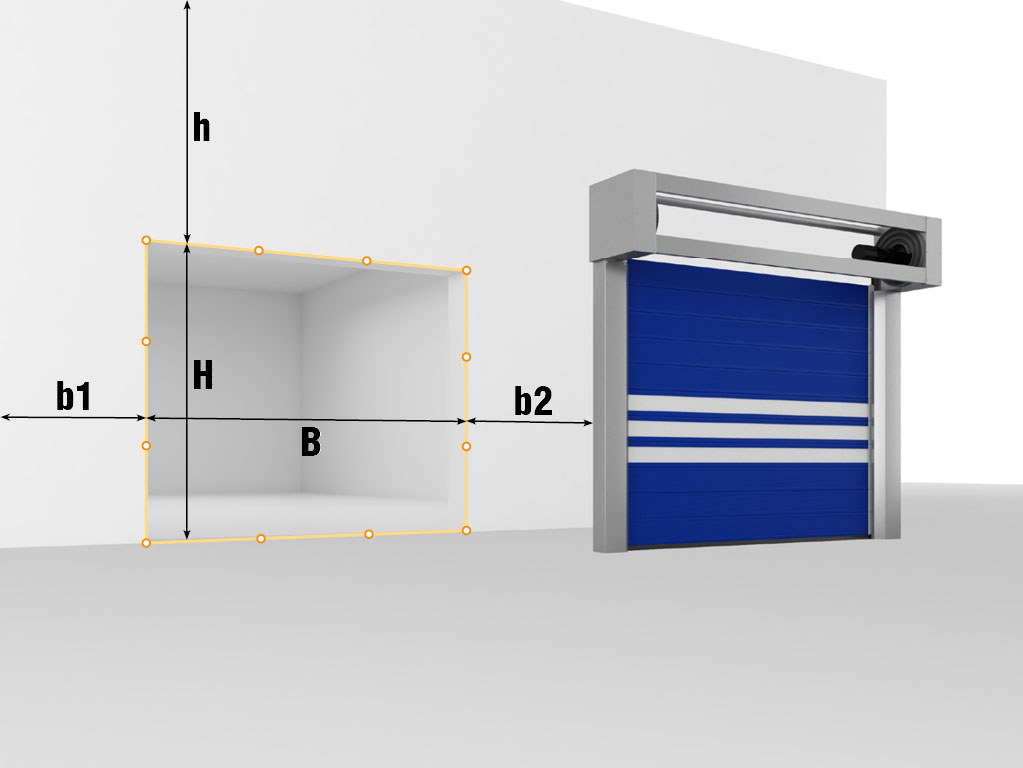

Подготовка строительного объекта

H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Требования к строительному объекту
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам.

Способы монтажа

Накладной монтаж.

Стандартные конструктивные решения

Круглая спираль.
