Скоростные складывающиеся ворота серии SPEEDFOLD SDFS {{ name }}

Скоростные ПВХ ворота

Скоростные складывающиеся ворота серии SPEEDFOLD SDFS предназначены для установки на внутренние и наружные проемы помещений с повышенной ветровой нагрузкой на объектах промышленного, складского и другого назначения.

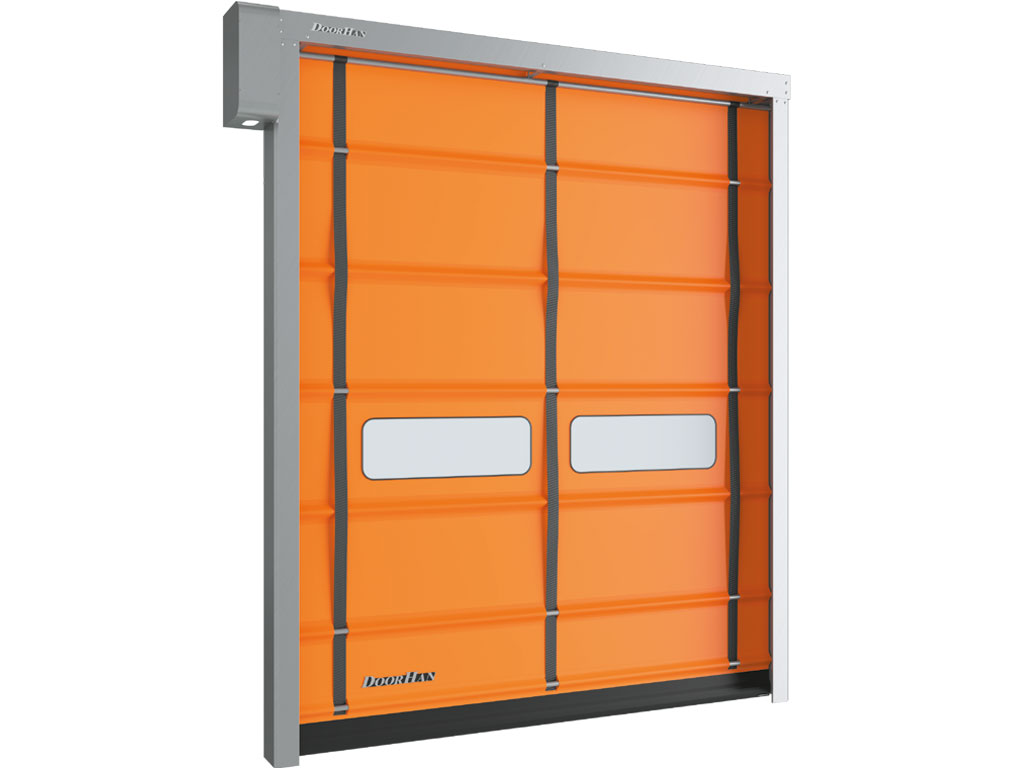

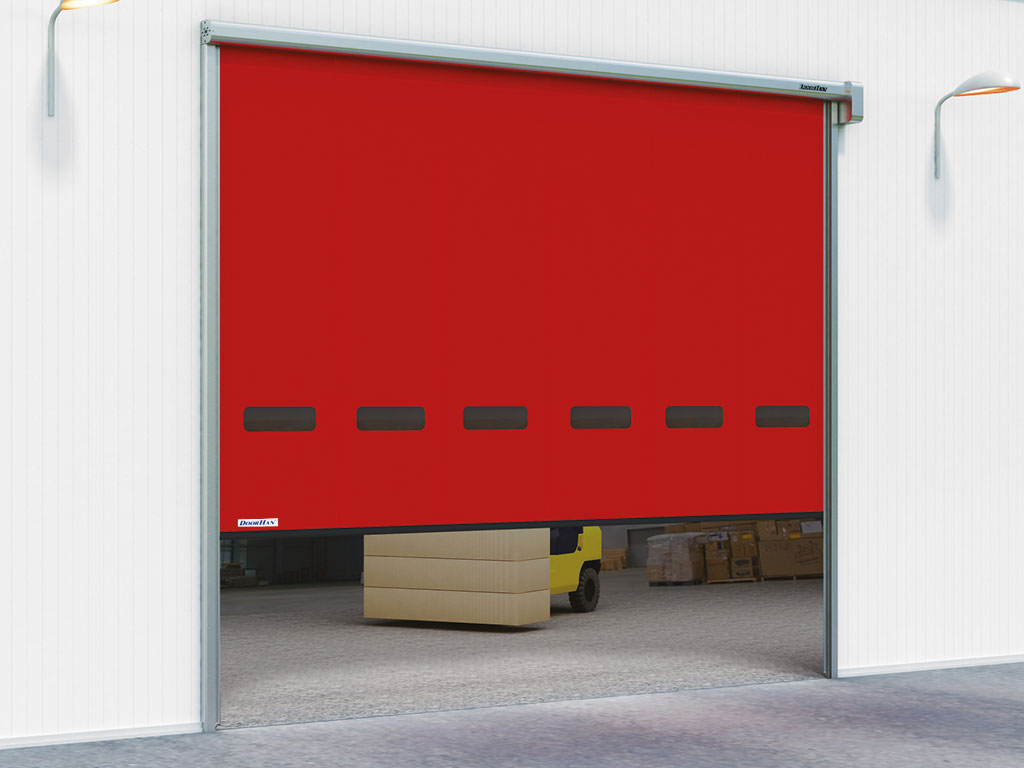

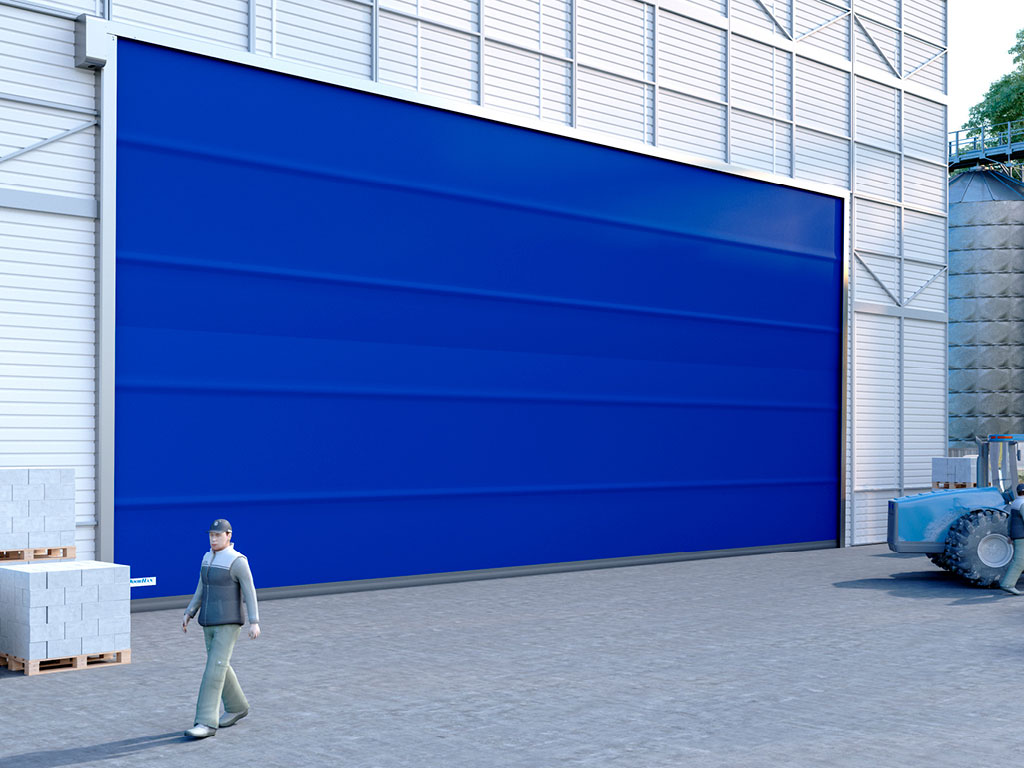

Внешний вид

Таблица размеров

Преимущества

• Коррозионная стойкость
  Стойки, короба, вал и направляющие из оцинкованной стали.
• Ветроустойчивость
  Устойчивость к высоким ветровым нагрузкам.
• Жесткость конструкции

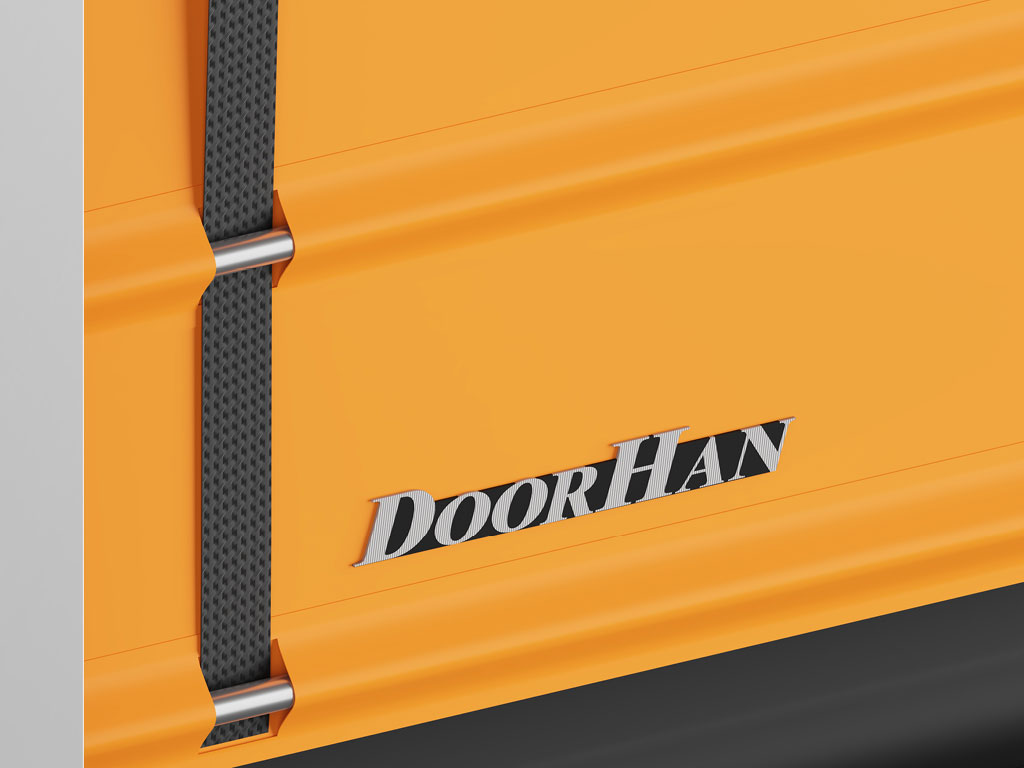

  Стальные поперечные ребра круглого сечения обеспечивают жесткость конструкции и высокую ветровую устойчивость.
• Перекрытие проемов больших размеров
  Особая конструкция полотна и мощная автоматика позволяют перекрывать действительно большие проемы.

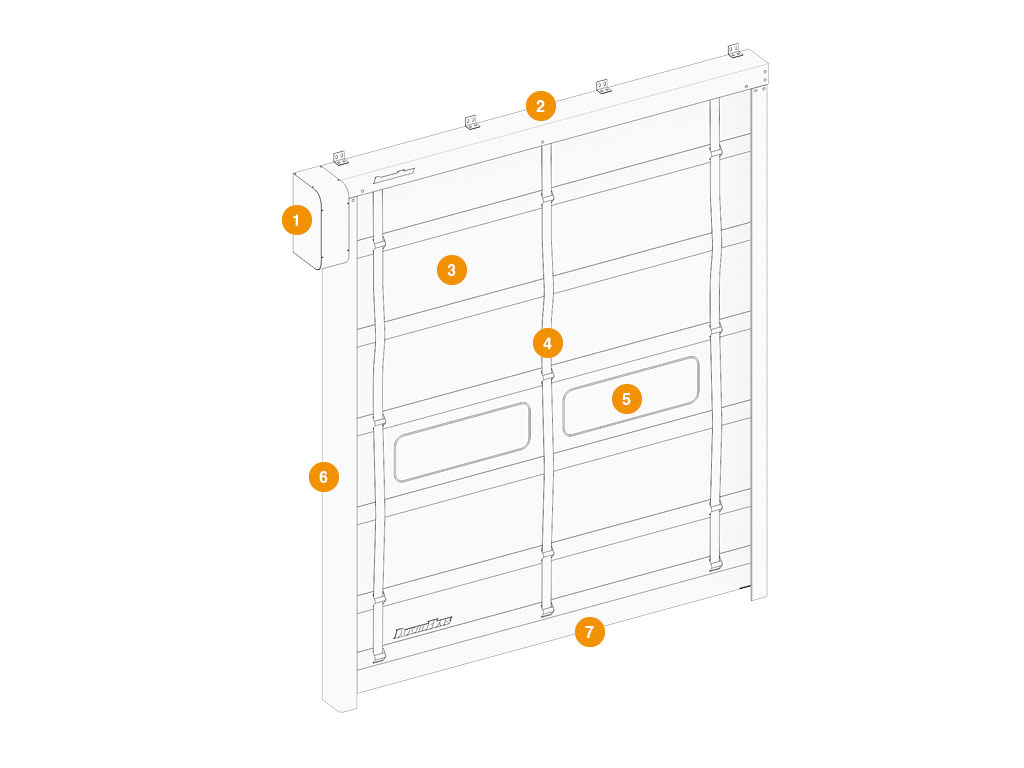

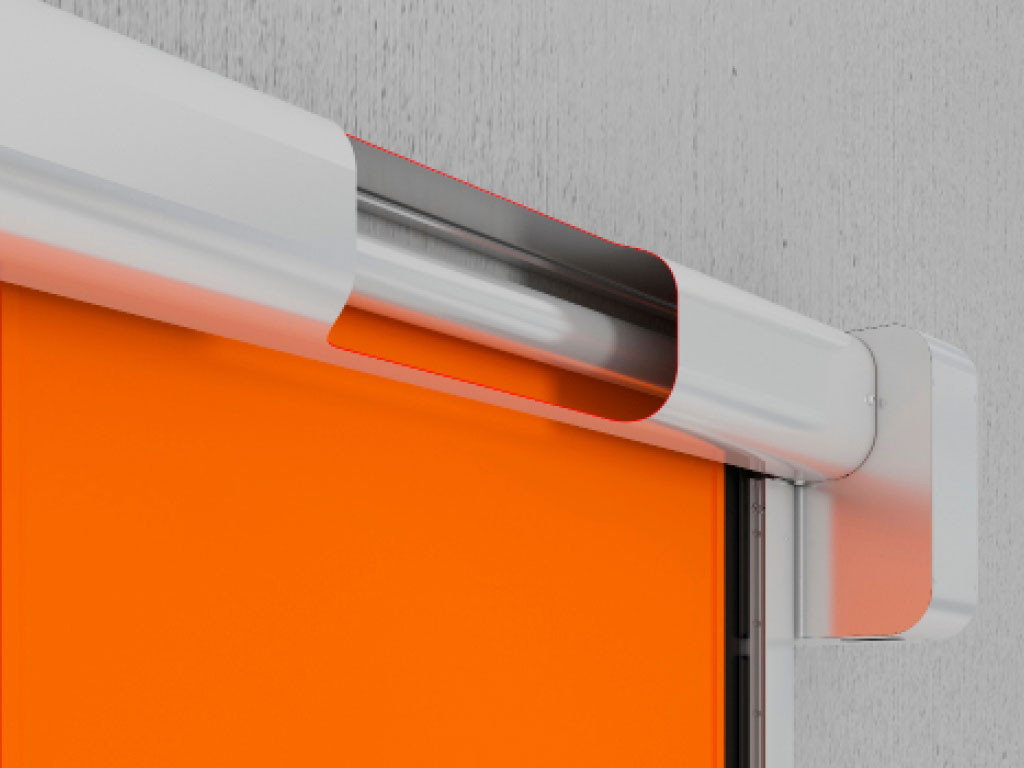

Конструкция

1. Привод;
2. Короб вала;
3. Полотно;
4. Ремень;
5. Вставка прозрачная (окно/панель);
6. Вертикальная направляющая;
7. Нижняя кромка полотна.

Технические характеристики

Новинки

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Условия эксплуатации

1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

3. Не допускайте загрязнения направляющей ПВХ-полотна.

4. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

5. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных складывающихся ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Цвета каркаса

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричнево-красный)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Цвета полотна

RAL 9010 (белый)

RAL 5002 (синий)

RAL 6026 (зеленый)

RAL 9006 (серебристый)

RAL 1003 (желтый)

RAL 3002 (красный)

RAL 2004 (оранжевый)

Комплектация

Базовая комплектация

Вал из оцинкованной стали.

Полотно.

Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты – IP54.

Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании.

Выносные фотоэлементы на столбиках и сигнальные лампы.

Дополнительная комплектация

При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот.

Пульт TRANSMITTER 4 предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.

Приемник внешний одноканальный DHRE-1 предназначен для приема радиосигнала на частоте 433 МГц.

Артикул «DHRE-mini». Приемник внешний одноканальный предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.

Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.

Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Артикул «KEYSWITCH_N». Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.

Артикул «PHOTOCELL-N». Фотоэлементы — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.

Артикул «DKH009». Большая кнопка управления скоростными воротами.

Артикул «LAMP-PRO». Сигнальная лампа предупреждает о начале движении ворот и работает в течении всего цикла их движения.

Артикул «LOOP1». Одноканальный детектор магнитной петли LOOP1. Артикул «LOOP2». Двухканальный детектор магнитной петли LOOP2. Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей.

Монтаж

Подготовка строительного объекта

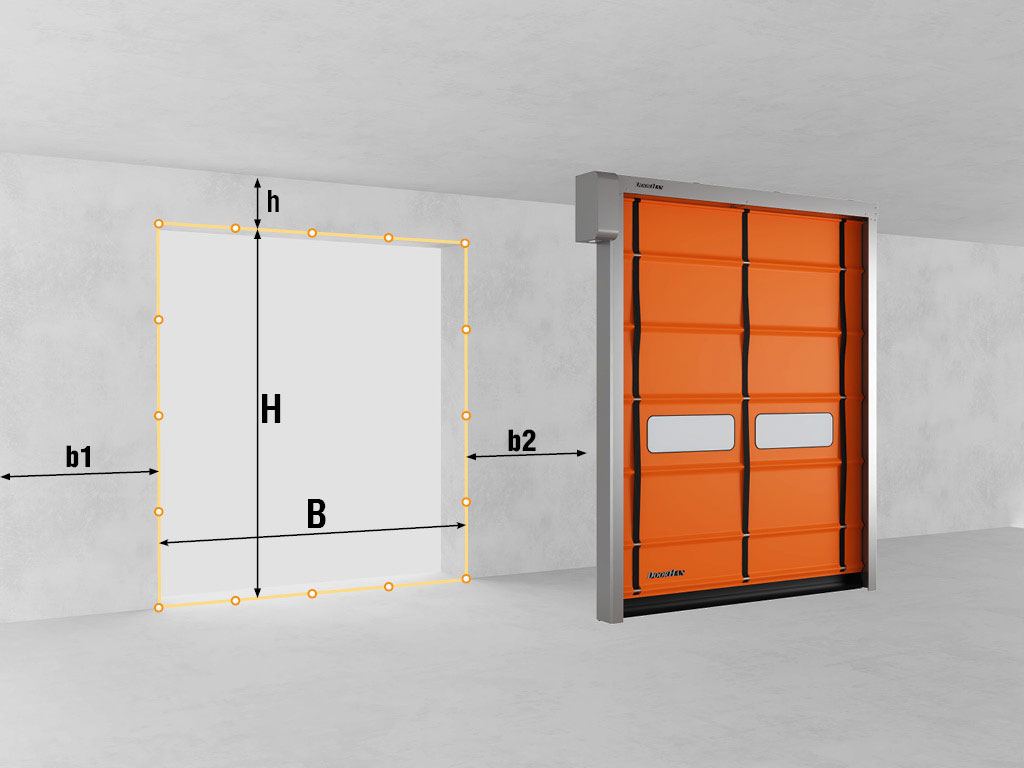

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).
B – ширина проема (расстояние от левого края до правого края проема).
H – высота проема (расстояние от пола до верха проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Способы монтажа

Накладной монтаж скоростных ворот.

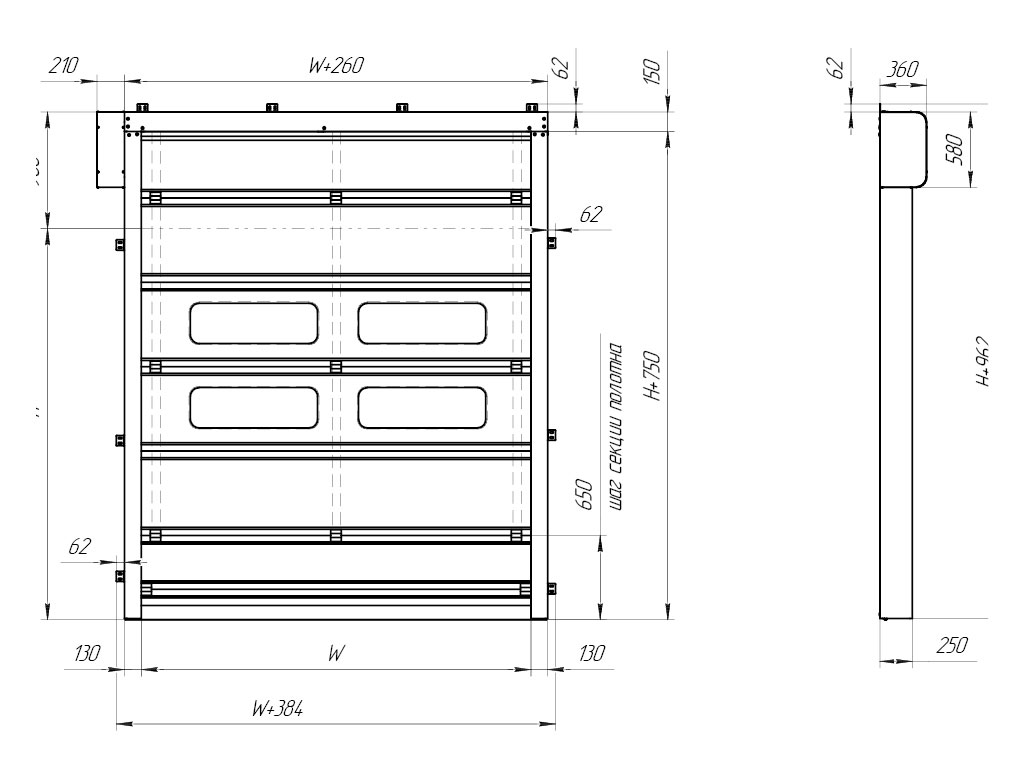

Стандартные конструктивные решения
