Скоростные ПВХ ворота

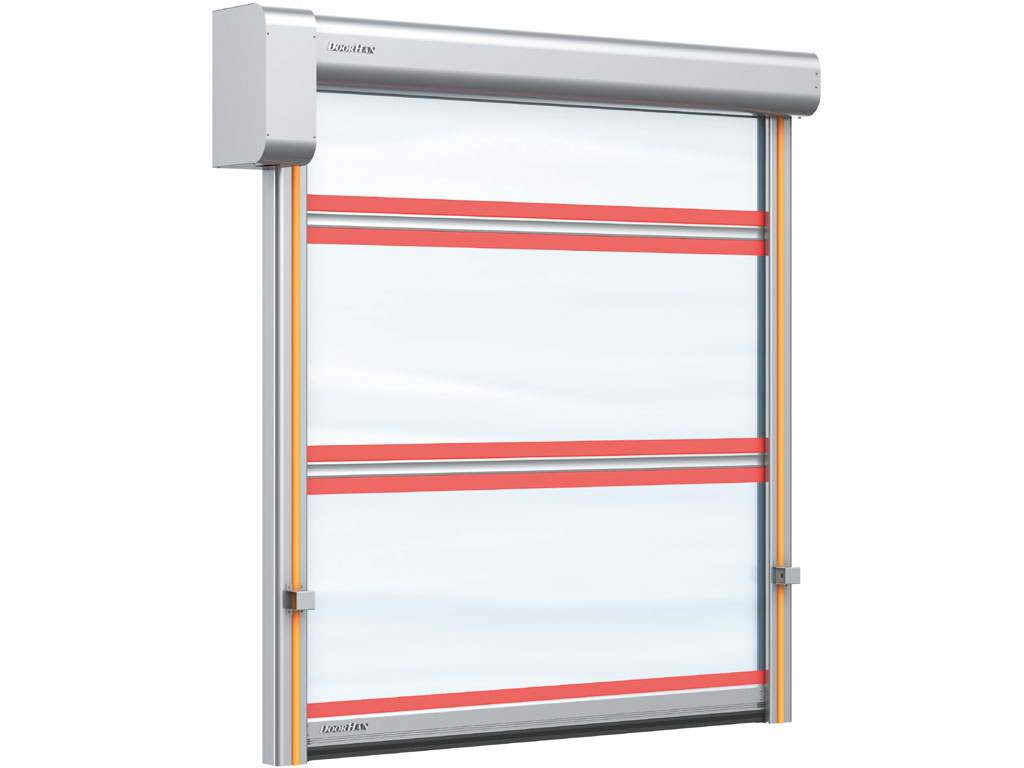

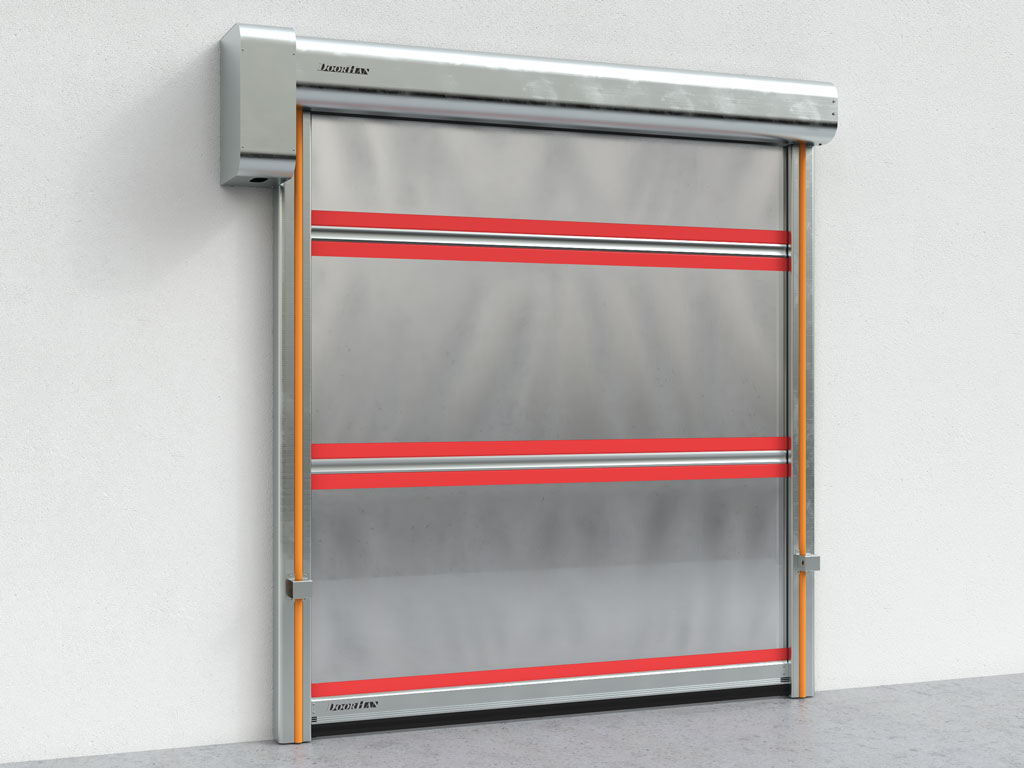

Скоростные рулонные ворота серии SPEEDROLL SDA предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.

Таблица размеров

Преимущества

• Привлекательный дизайн
  Возможность комбинировать цвет секций полотна позволяет гармонично вписать ворота в общий дизайн помещений.
• Замена отдельных секций полотна
  Возможность замены поврежденной секции без полного демонтажа полотна существенно экономит затраты на ремонт.
• Прозрачное полотно
  Изготовление полотна ворот из полностью прозрачных секций предотвращает риски столкновения рабочего персонала и техники, что создает максимально безопасные условия работы.
• Возможность автоматизации
  Надежная автоматика собственного производства.
• Дополнительные опции
  Возможность установки различного дополнительного оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и др.

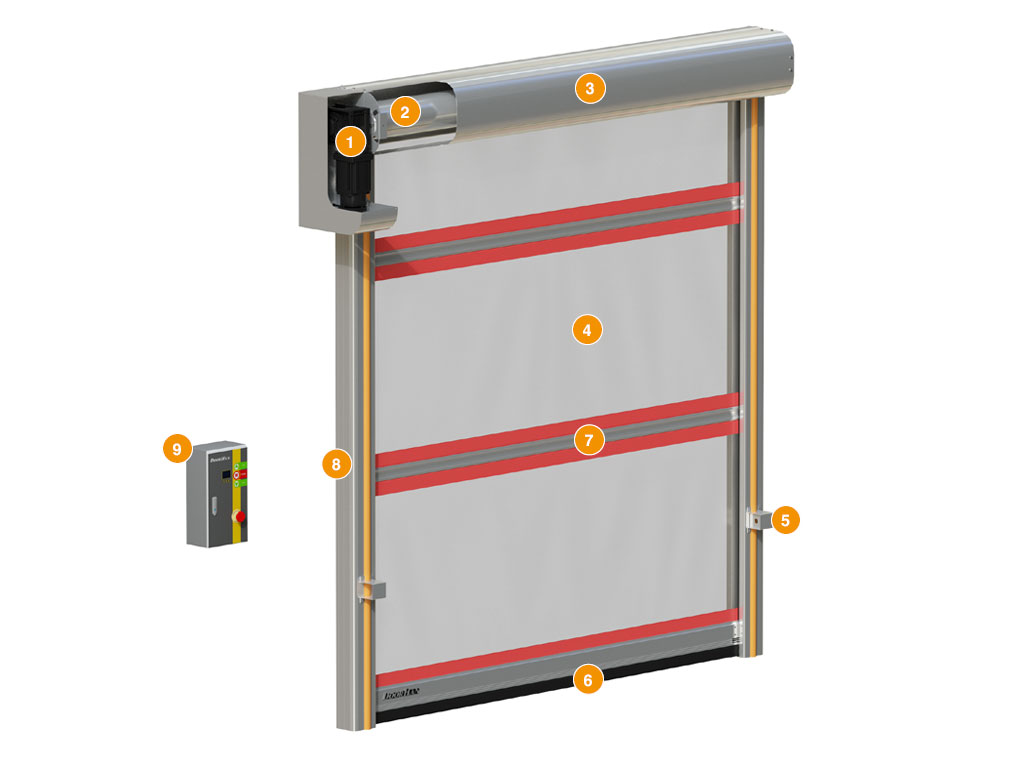

Конструкция

1. Электрический привод;
2. Вал (находится внутри короба вала);

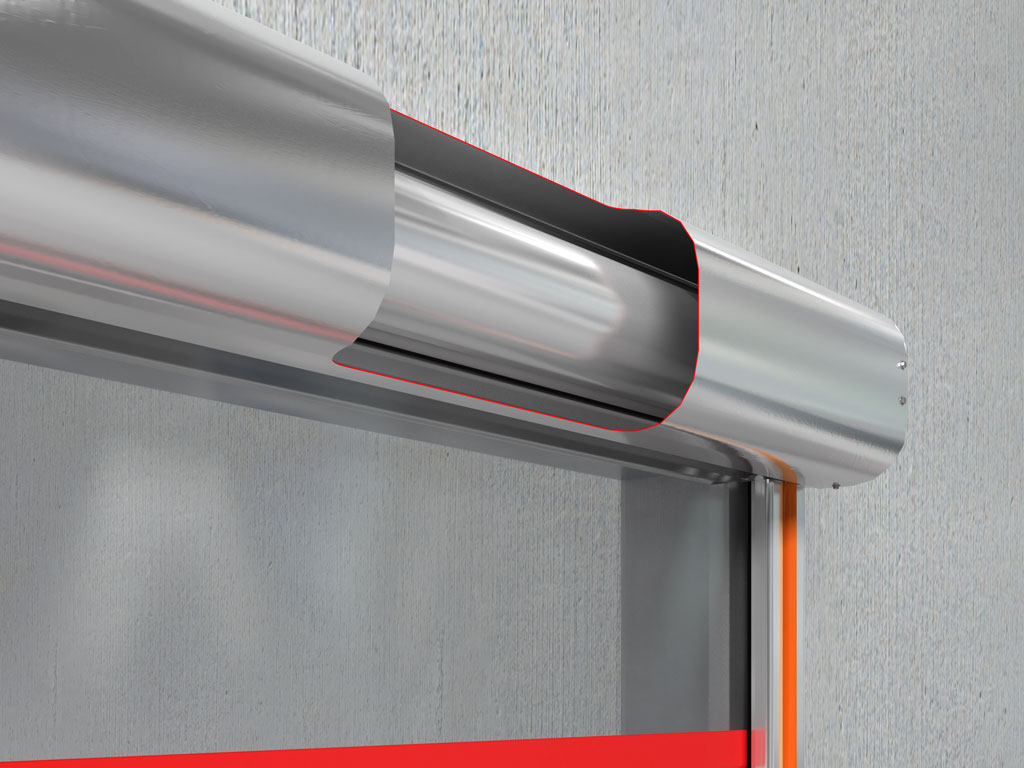

3. Короб вала;
4. Полотно ворот;
5. Фотоэлементы;

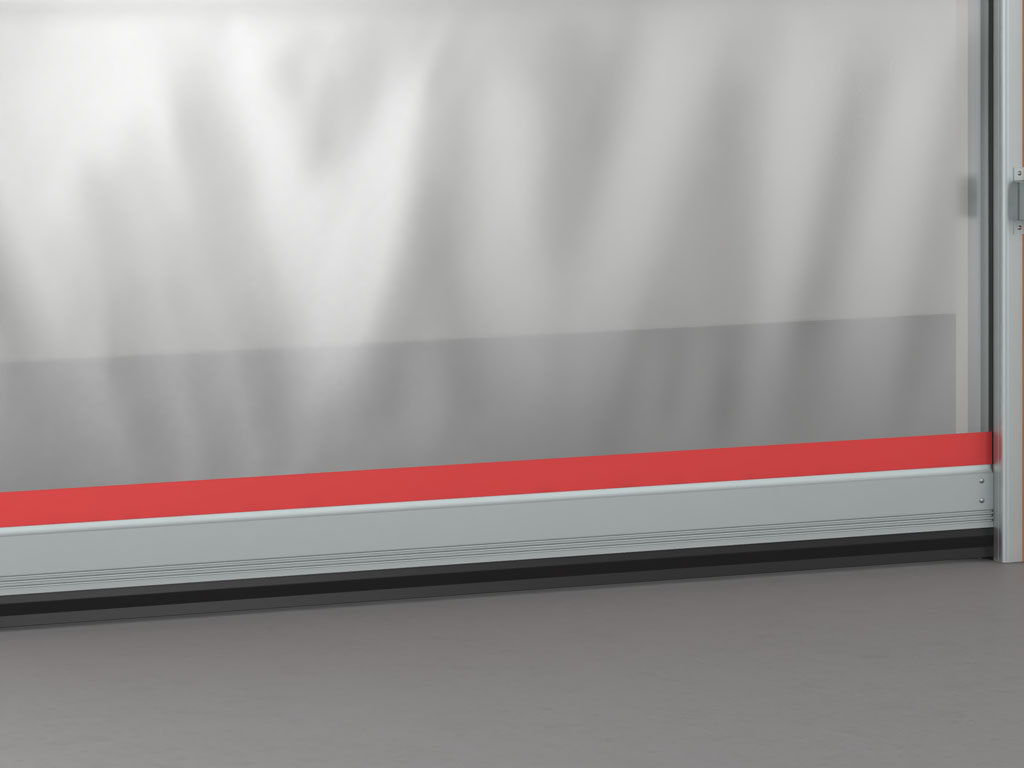

6. Нижняя кромка полотна;
7. Разделяющий профиль;
8. Стойка;
9. Блок управления.

Технические характеристики

Новинки

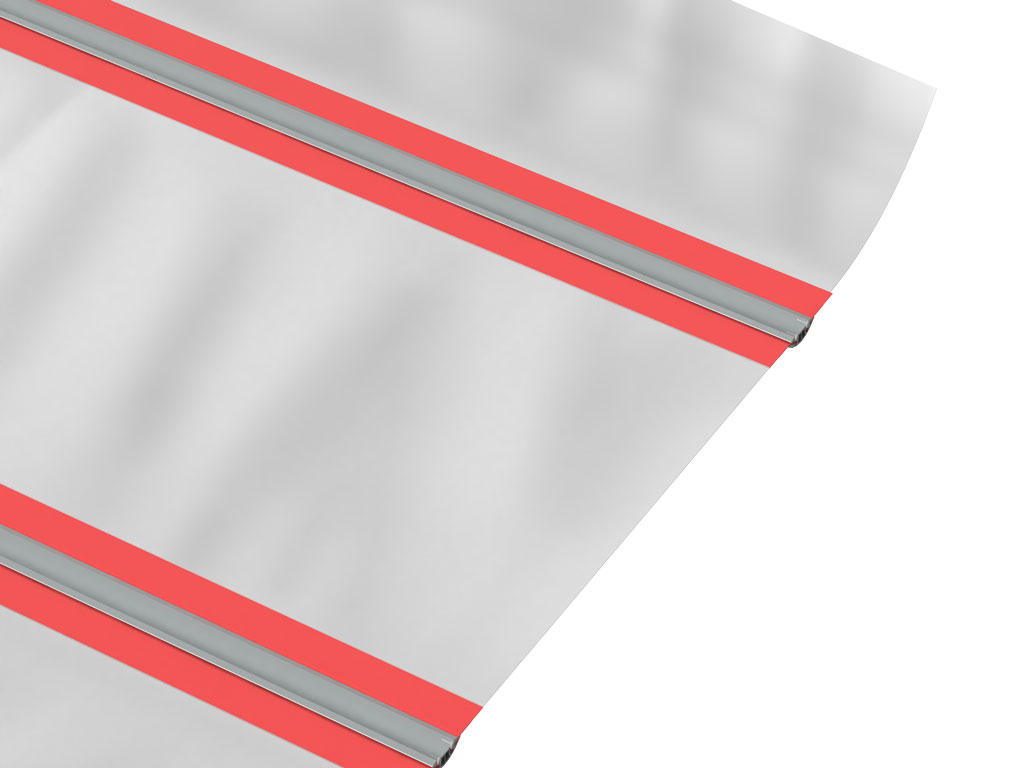

Алюминиевые разделяющие профили обеспечивают полотну необходимую жесткость и облегчают замену отдельных полотен в случае необходимости.

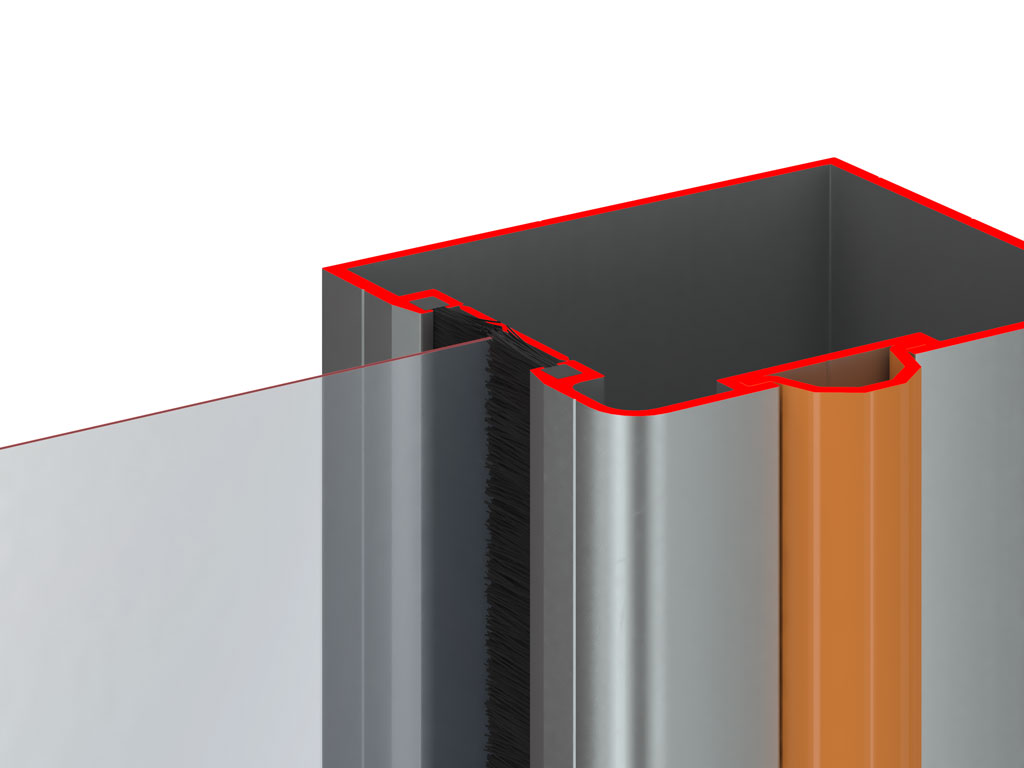

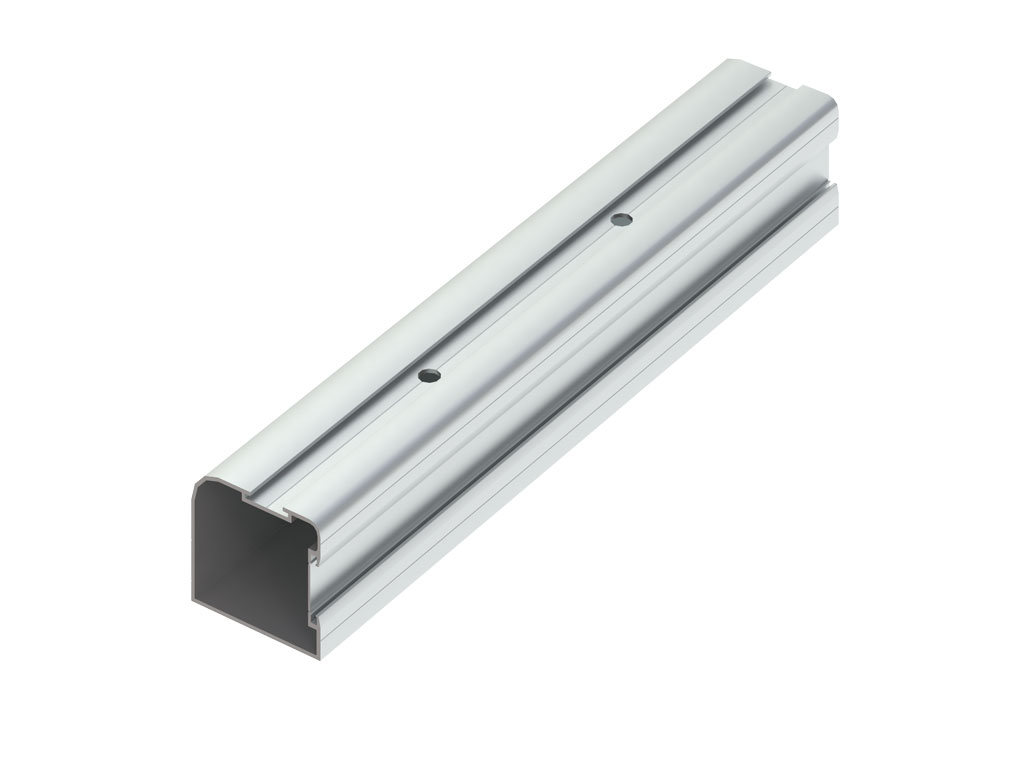

Щеточные уплотнители в боковых стойках обеспечивают плавность движения и необходимую изоляцию.

Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Условия эксплуатации

1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Ручное открывание и закрывание ворот производится с помощью воротка.

3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

4. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами.

5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Гарантийные обязательства

Цвета каркаса

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричнево-красный)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Цвета полотна

RAL 9010 (белый)

RAL 5002 (синий)

RAL 6026 (зеленый)

RAL 9006 (серебристый)

RAL 1003 (желтый)

RAL 3002 (красный)

RAL 2004 (оранжевый)

Комплектация

Базовая комплектация

Стойки и короба из оцинкованной стали.

Вал из оцинкованной стали диаметром 90/130 мм.

Полотно – непрозрачный армированный ПВХ плотностью 900–1 200 г/м² с алюминиевыми разделяющими профилями.

Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты – IP54.

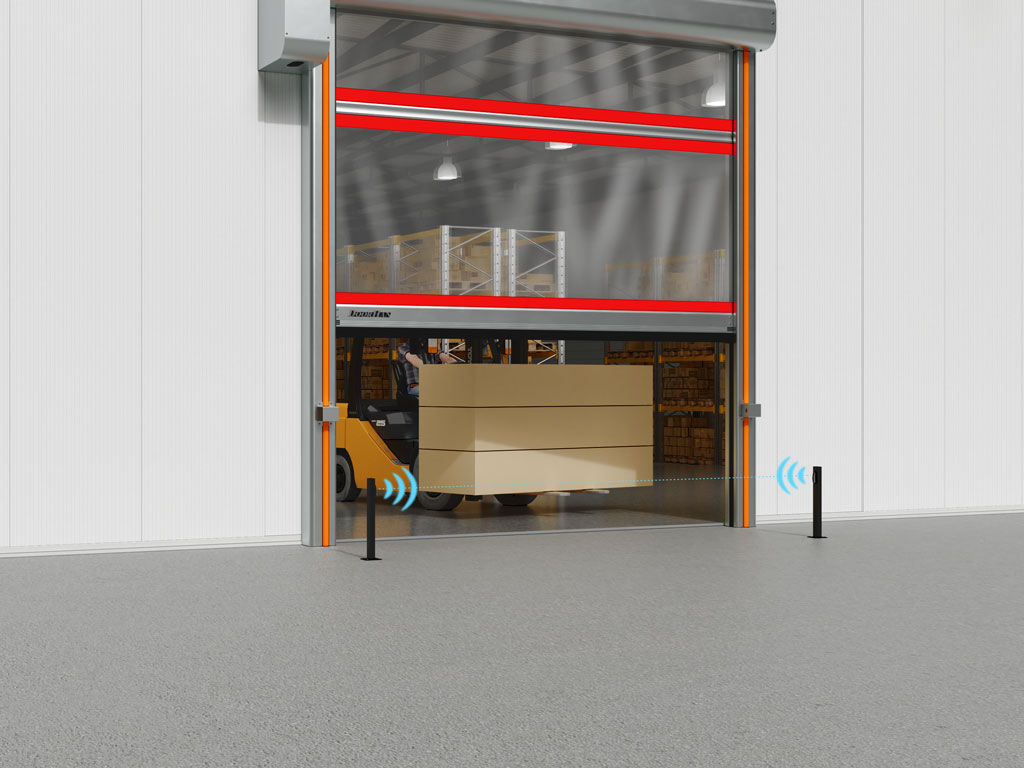

Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании.

Подогрев привода и стоек, а также пространства между полотнами.

Выносные фотоэлементы на столбиках и сигнальные лампы.

Дополнительная комплектация

При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот.

Пульт TRANSMITTER 4 предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.

Приемник внешний одноканальный DHRE-1 предназначен для приема радиосигнала на частоте 433 МГц.

Артикул «DHRE-mini». Приемник внешний одноканальный предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.

Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.

Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Артикул «KEYSWITCH_N». Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.

Артикул «PHOTOCELL-N». Фотоэлементы — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.

Артикул «DKH009». Большая кнопка управления скоростными воротами.

Артикул «LAMP-PRO». Сигнальная лампа предупреждает о начале движении ворот и работает в течении всего цикла их движения.

Артикул «LOOP1». Одноканальный детектор магнитной петли LOOP1. Артикул «LOOP2». Двухканальный детектор магнитной петли LOOP2. Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей.

Монтаж

Подготовка строительного объекта

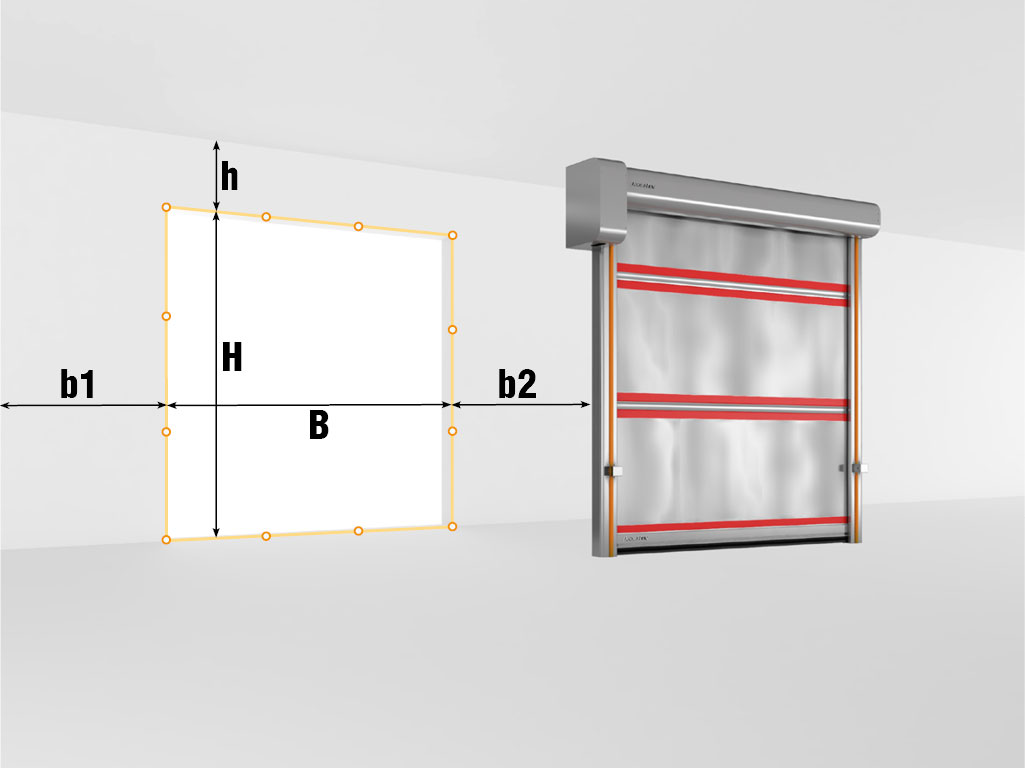

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).
B – ширина проема (расстояние от левого края до правого края проема).
H – высота проема (расстояние от пола до верха проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Способы монтажа

Накладной монтаж скоростных рулонных ворот.

Стандартные конструктивные решения

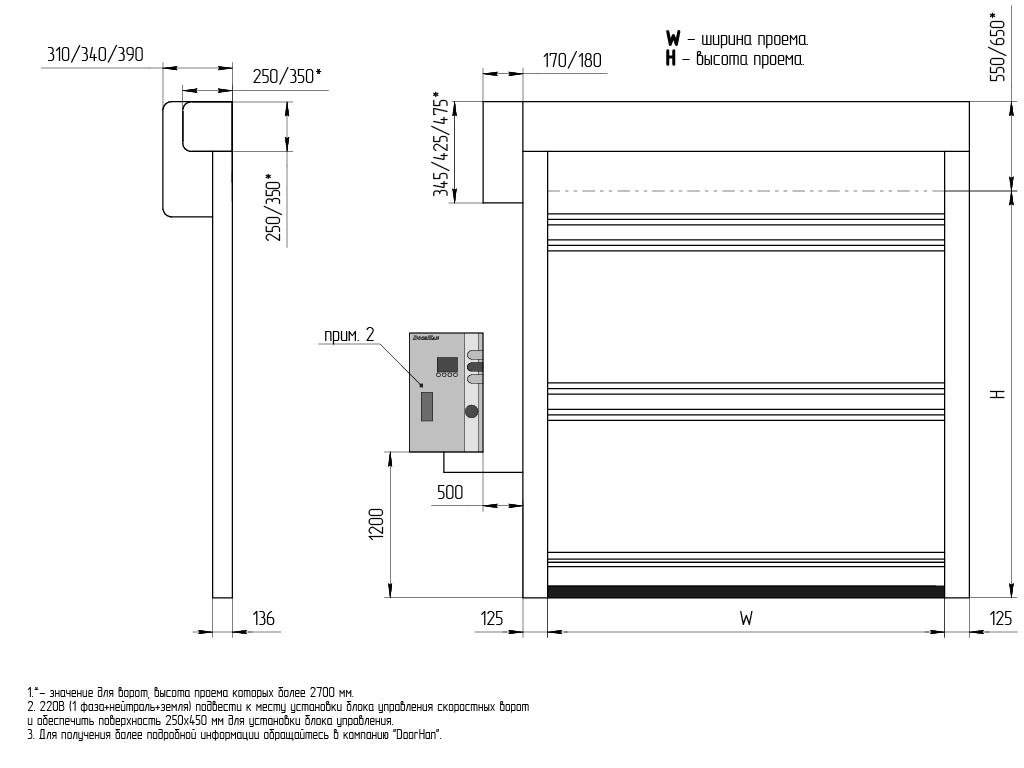

Общий вид ворот с приводом сбоку (привод слева/привод справа).
